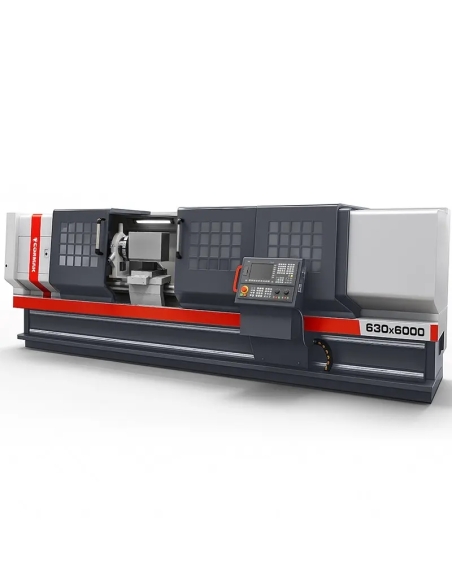

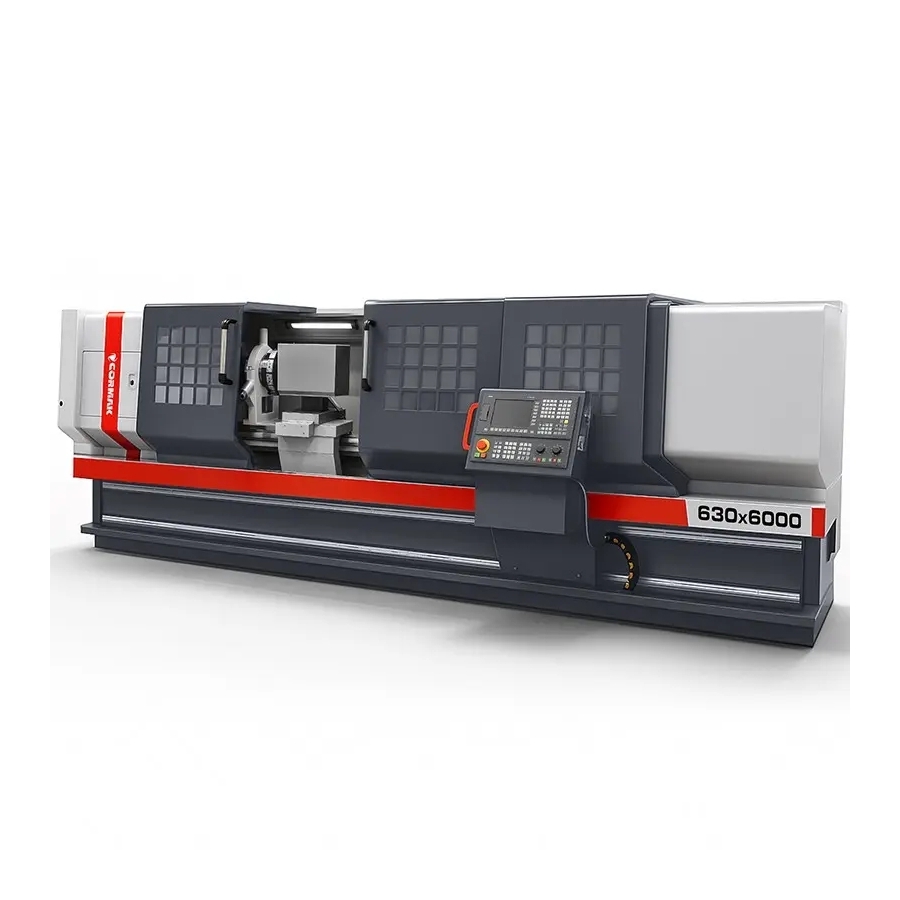

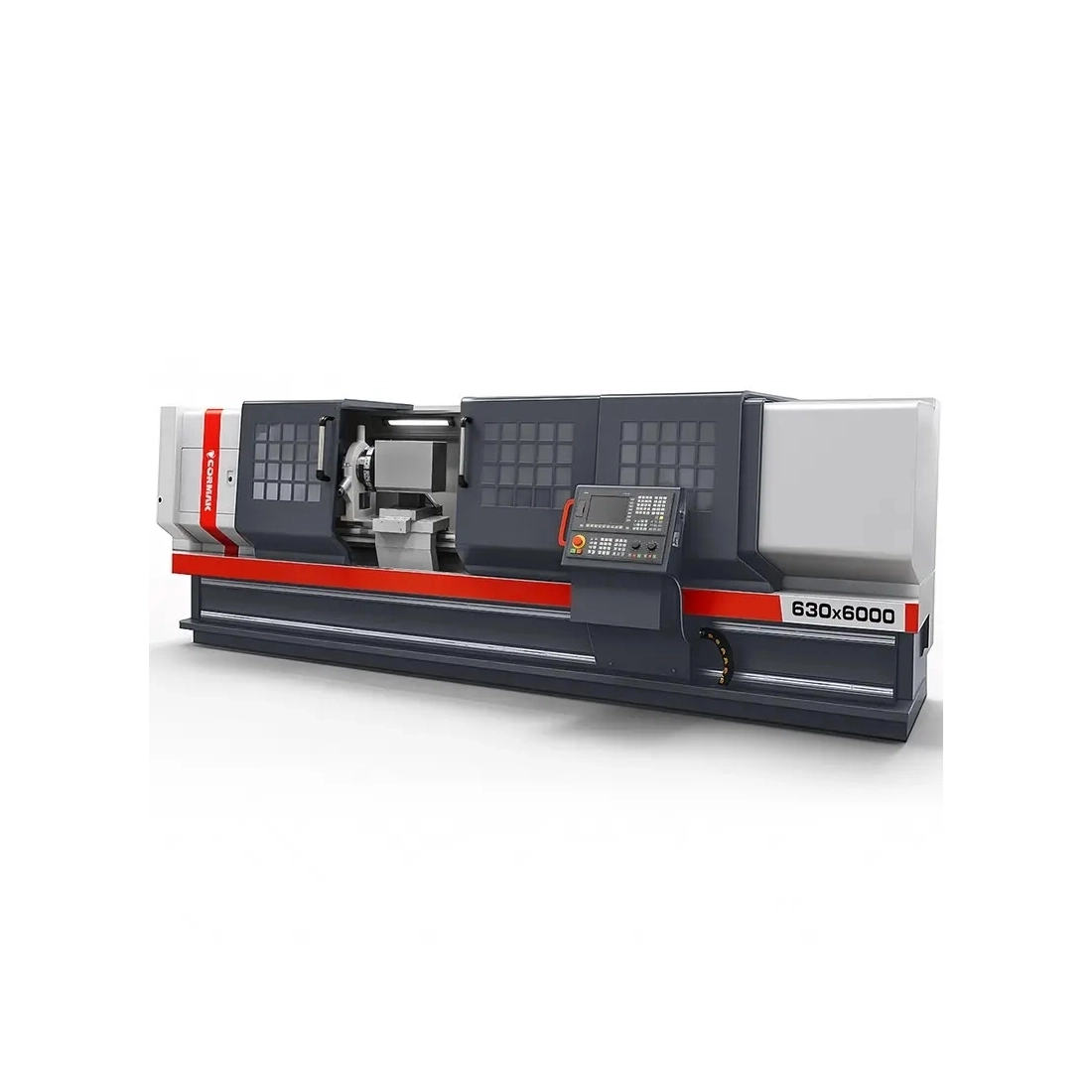

Strung CNC CORMAK CKT630X6000 cu Siemens SINUMERIK
Strung CNC 630x6000 – precizie și randament în prelucrarea metalelor | CORMAK
Strungul CNC 630x6000 este o mașină profesională cu comandă numerică, proiectată pentru prelucrarea precisă a metalelor în aplicații industriale solicitante. Datorită construcției robuste și sistemelor moderne de control, oferă fiabilitate și productivitate ridicată atât în producția de serie, cât și în cea unitară.
Principalele avantaje ale strungului CNC 630x6000
Strungul CNC 630x6000 oferă soluții complete pentru industrie, combinând tehnologia avansată cu beneficii practice. Construcția și parametrii tehnici asigură o precizie excelentă, eficiență și versatilitate, îndeplinind cerințele chiar și ale celor mai exigente unități de producție. Avantajele principale ale mașinii sunt:
- Precizie ridicată de prelucrare: diametrul de strunjire peste batiu de 630 mm și peste sanie de 450 mm permite prelucrarea exactă a pieselor de dimensiuni și forme variate.
- Distanță mare între vârfuri: distanța de 6000 mm permite prelucrarea componentelor foarte lungi, fiind ideală pentru industria grea, navală și feroviară.
- Productivitate în producție: turația axului principal în intervalul 30-800 rot/min și avansul rapid pe axele X/Z de 6/8 m/min reduc durata ciclurilor și sporesc eficiența.
- Durabilitate și fiabilitate: lățimea batiului de 600 mm și sistemul automat de ungere a transmisiei și ghidajelor oferă stabilitate și reduc necesarul de întreținere.
- Automatizare avansată: capul revolver cu 4 poziții, opțional 6 sau 8, permite schimbarea rapidă a sculelor, sporind randamentul în operații complexe.
- Operare intuitivă: comanda Siemens Sinumerik 808D în limba poloneză, precum și comenzile opționale Sinumerik 828D și Fanuc Oi-TF, asigură programare și configurare ușoară.
- Siguranță și ergonomie: iluminarea cu halogen de 24V și sistemul de răcire asigură confortul în lucru și siguranța operatorului.
- Versatilitate: controlul CNC avansat permite realizarea ciclurilor complexe de filetare, canelare și găurire.
- Întreținere redusă: sistemul inteligent de ungere și construcția solidă reduc necesitatea operațiilor frecvente de mentenanță.
- Flexibilitate de configurare: echipamentele opționale, precum mandrina hidraulică sau transportorul de așchii, permit adaptarea la cerințe specifice de producție.
Construcție și tehnologie
Strungul CNC pentru metal 630x6000 a fost proiectat pentru durabilitate, precizie și eficiență în condiții industriale dificile. Elementele principale ale construcției includ:
- Batiu solid: lățimea de 600 mm asigură stabilitate la prelucrarea pieselor grele, cu masa de până la 9100 kg.
- Ax principal cu alezaj mare: trecere de 130 mm și nas A2-11 pentru prelucrarea elementelor lungi și masive.
- Acționare puternică a axului: motorul de 15 kW oferă performanțe ridicate la prelucrarea diferitelor materiale, inclusiv oțel și aliaje.
- Sistem automat de ungere: reduce uzura transmisiei și a ghidajelor, prelungind durata de viață a mașinii.
- Cap revolver: standard cu 4 poziții, opțional 6 sau 8, pentru schimbarea rapidă a sculelor și automatizarea procesului.
- Mandrină manuală cu 3 bacuri: asigură prinderea sigură a pieselor cu forme și dimensiuni diferite.
- Sistem de răcire: asigură condiții optime pentru scule și piese, îmbunătățind calitatea și mărind durata de viață a sculelor.
- Păpușă mobilă manuală: cu pinolă de 75 mm și con MK5, oferă sprijin stabil pentru piesele lungi.
Precizie și eficiență în lucru
Strungul industrial 630x6000 oferă o precizie remarcabilă datorită sistemelor de comandă Siemens Sinumerik și Fanuc Oi-TF. Acestea permit programarea facilă a ciclurilor complexe, precum filetarea, canelarea sau găurirea. Cursa maximă pe axa X de 330 mm și avansul rapid pe axele X/Z de 6/8 m/min asigură acuratețe și repetabilitate ridicate. Acționarea dinamică a axului și construcția rigidă optimizează timpul de producție, esențial în procesele industriale de serie și unicat.
Aplicații
Strungul CNC pentru metal 630x6000 este potrivit pentru o gamă largă de aplicații industriale, inclusiv:
- Industria auto: producția de componente precise, precum arbori, bucșe și roți dințate.
- Industria constructoare de mașini: prelucrarea elementelor de mari dimensiuni cu precizie ridicată.
- Producție de serie și unitară: flexibilitate pentru loturi mari și piese individuale.
- Industria energetică: strunjirea componentelor cu cerințe tehnice ridicate, precum piesele de turbină sau arborii.
- Industria navală și feroviară: prelucrarea componentelor metalice foarte lungi, cu lungimea de până la 6000 mm.
Mașina este o soluție fiabilă și versatilă pentru unitățile de producție specializate în prelucrarea metalelor.
Date tehnice – strung CNC 630x6000
| Comandă | Sinumerik 808 |
| Distanța dintre vârfuri | 6000 mm |
| Diametrul de strunjire peste batiu | 630 mm |
| Diametrul de strunjire peste sanie | 450 mm |
| Lățimea batiului | 600 mm |
| Mandrină strung | manuală |
| Păpușă mobilă | manuală |
| Nas ax principal | A2-11 |
| Alezaj ax principal | 130 mm |
| Portsculă | 4 poziții (opțiune 6,8) |
| Turație ax principal | 30-800 rot/min |
| Cursa maximă pe axa X | 330 mm |
| Avans rapid pe axele X/Z | 6/8 m/min |
| Diametrul pinolei păpușii mobile | 75 mm |
| Cursa maximă a pinolei păpușii mobile | 250 mm |
| Conul pinolei păpușii mobile | MK5 |
| Puterea motorului | 15 kW |
| Greutate | 9100 kg |
Echipare standard
- Comandă Siemens Sinumerik 808 în limba poloneză
- Servomotoare Siemens
- Mandrină manuală cu 3 bacuri
- Cap revolver cu 4 poziții
- Set de bacuri moi
- Păpușă mobilă manuală
- Lunetă fixă
- Sistem de răcire
- Sistem automat de ungere pentru transmisie și ghidaje
- Iluminare cu halogen 24V
- Documentație tehnică și de exploatare (DTR) în limba poloneză
Echipare opțională
- Comenzi Sinumerik 828, Fanuc, GSK
- Lunetă mobilă
- Mandrină hidraulică
- Păpușă mobilă hidraulică
- Lunetă fixă
- Sondă de scule
- Transportor de așchii
- Bacuri moi suplimentare
- Bacuri dure
- Mandrine cu bucșe (collet)
- Prinzător pentru piese finisate
- Încărcător de bară
- Portscule
- Software CAD/CAM
Comenzi CNC – Siemens Sinumerik 808D, 828D și Fanuc Oi-TF
Strungurile CNC pentru metal din seria 630x6000 sunt echipate cu sisteme de comandă recunoscute, Siemens Sinumerik și Fanuc Oi-TF, care oferă precizie, fiabilitate și operare facilă. Alegerea comenzii potrivite permite adaptarea mașinii la nevoile specifice de producție.

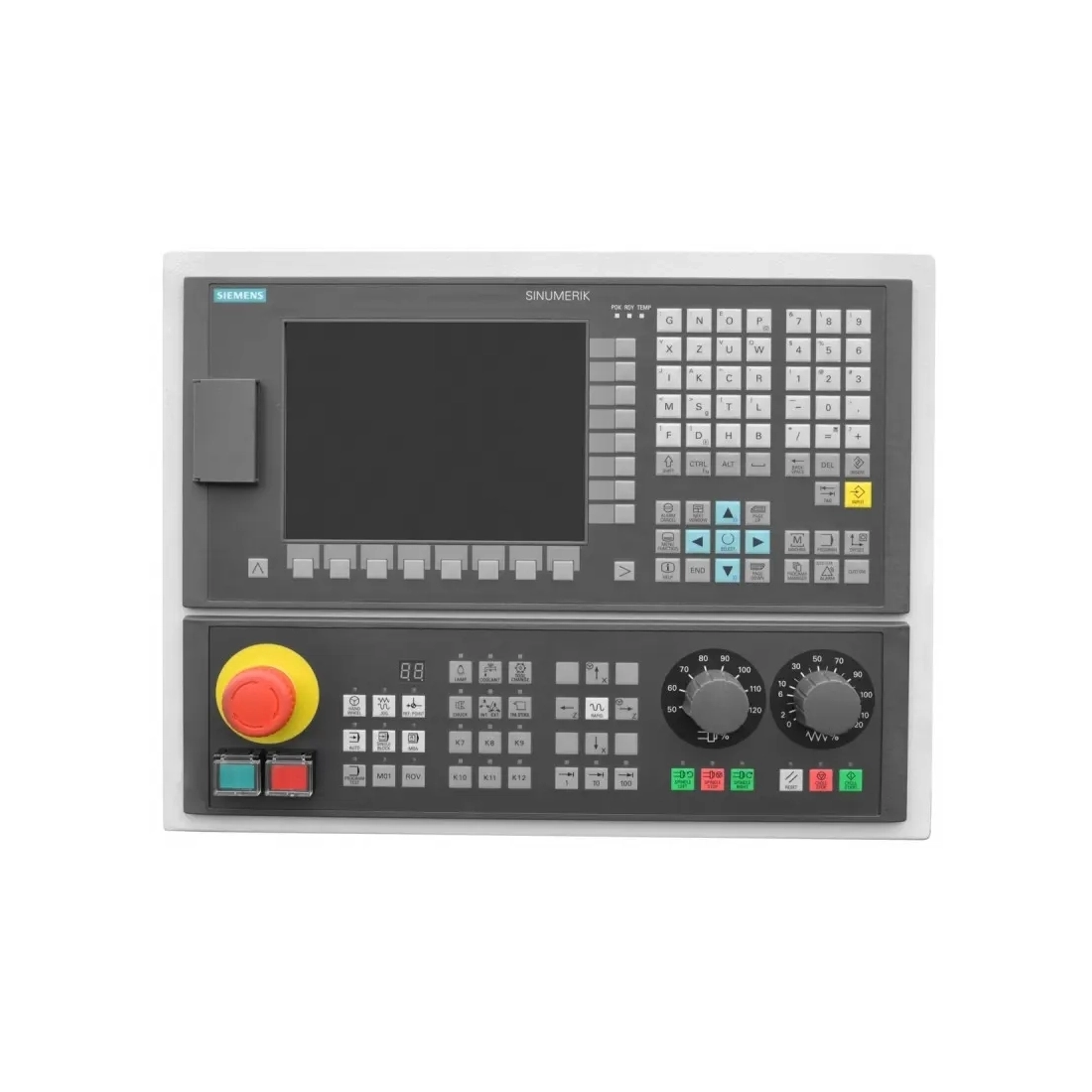

Siemens Sinumerik 808D
Siemens Sinumerik 808D este o comandă CNC economică pentru utilizatorii aflați la început, cu interfață intuitivă, fiabilitate ridicată și compatibilitate cu mașinile de bază.
Siemens Sinumerik 828D
Siemens Sinumerik 828D este un sistem avansat pentru procese exigente, cu putere mare de calcul, cicluri de prelucrare extinse și posibilitatea integrării cu sisteme CAD/CAM.
Fanuc Oi-TF
Fanuc Oi-TF oferă stabilitate și precizie excelentă în strunjire, cu interfață intuitivă și funcții avansate dedicate, potrivite pentru producția de serie.
Descărcați manualele de utilizare
Informații detaliate despre utilizarea și configurarea comenzilor Siemens Sinumerik sunt disponibile mai jos:
Siemens SINUMERIK 828/840
Descărcați manualul
Siemens SINUMERIK 808
Descărcați manualul
