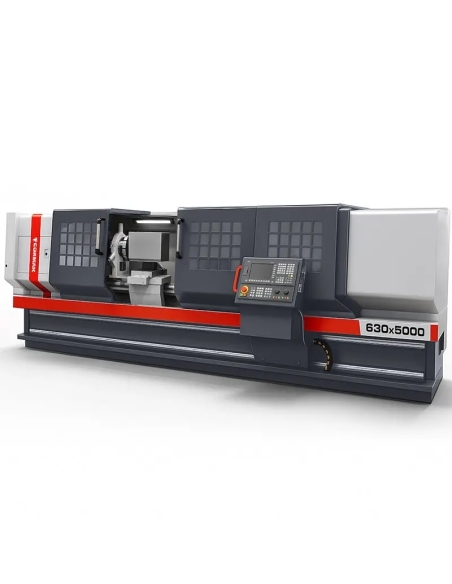

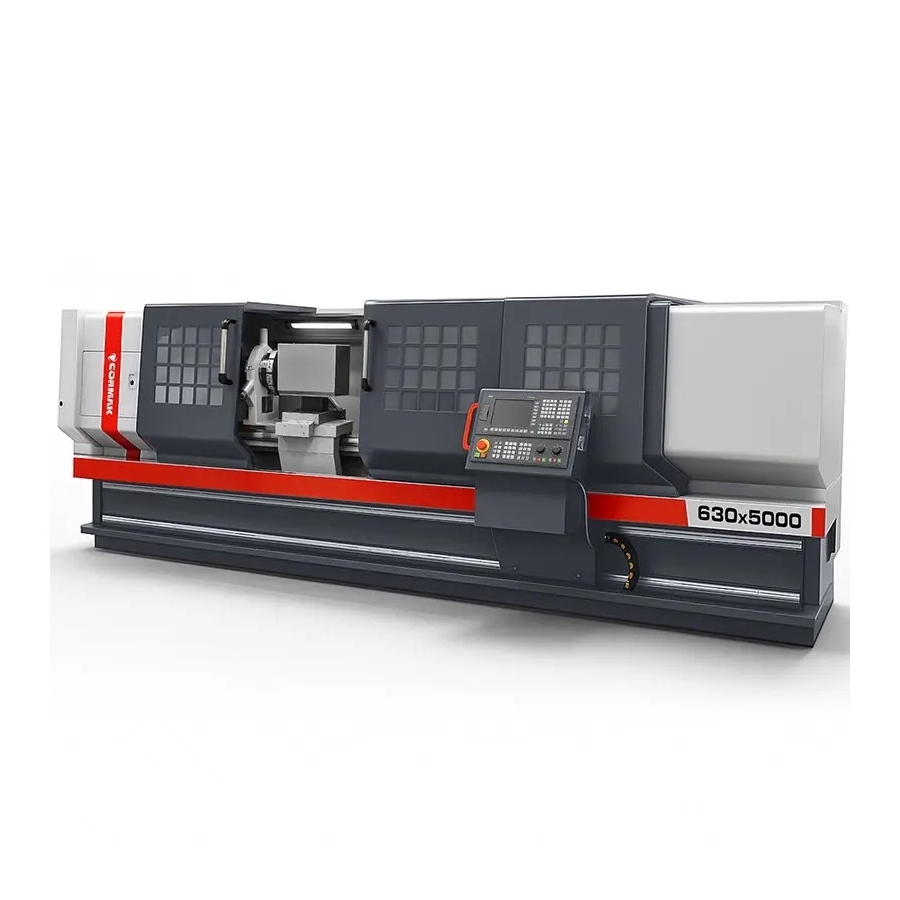

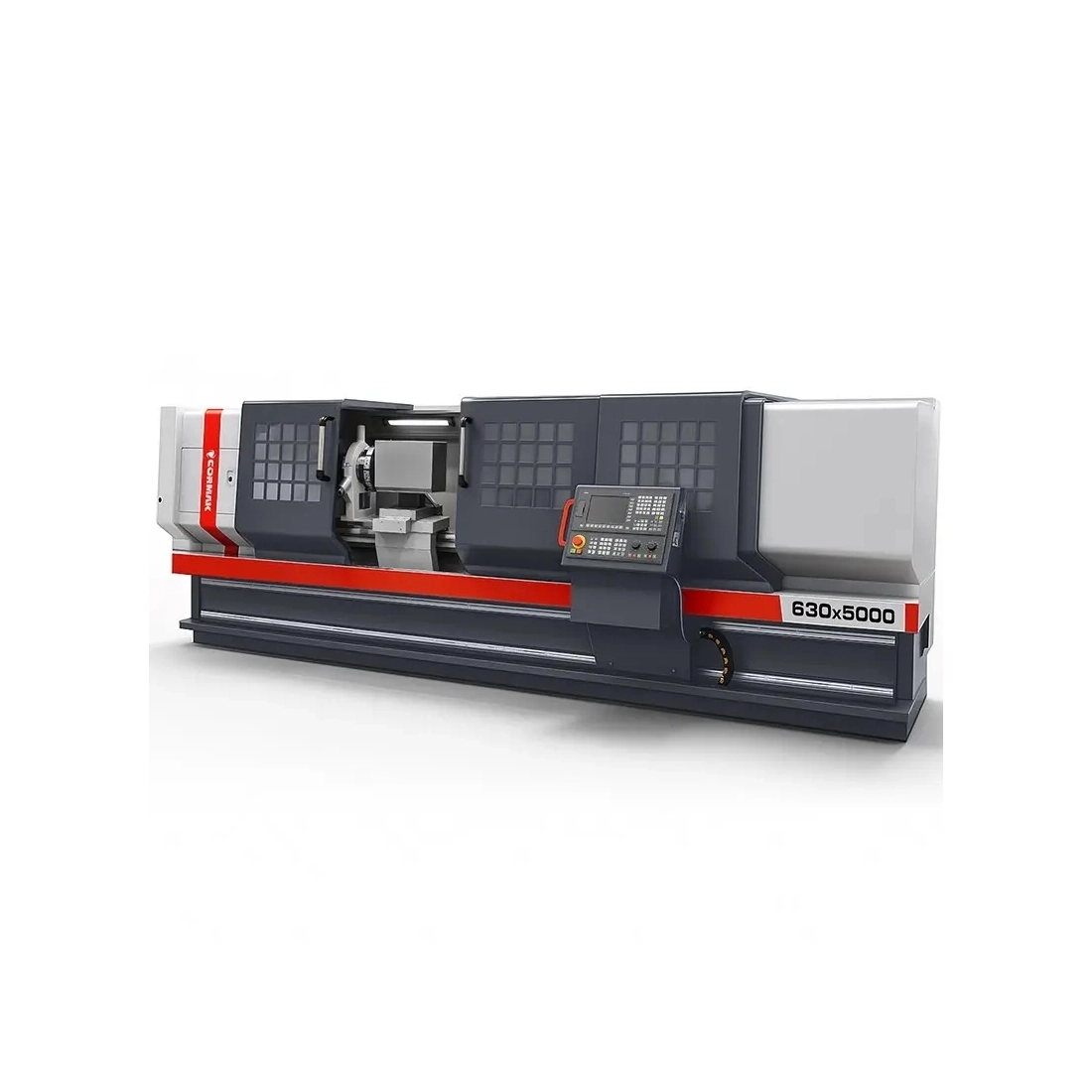

Strung CNC CORMAK CKT630X5000 cu sistem Siemens SINUMERIK

Strung CNC 630x5000 – precizie și productivitate în prelucrarea metalului | CORMAK

Strungul CNC 630x5000 este o mașină profesională cu comandă numerică, proiectată pentru prelucrarea precisă a metalului în aplicații industriale solicitante. Datorită construcției robuste și sistemelor moderne de comandă, oferă fiabilitate și randament ridicat atât în producția de serie, cât și în cea unitară.

Principalele avantaje ale strungului CNC 630x5000

Strungul CNC 630x5000 oferă soluții complete pentru industrie, îmbinând tehnologia avansată cu beneficii practice. Construcția și parametrii săi tehnici asigură precizie, eficiență și versatilitate în procesele de producție.

• Precizie de prelucrare: diametrul de strunjire peste batiul mașinii este de 630 mm, iar diametrul de strunjire peste sanie este de 450 mm, permițând prelucrarea exactă a pieselor de dimensiuni și forme variate.
• Distanță între vârfuri: distanța de 5000 mm permite prelucrarea componentelor foarte lungi, inclusiv pentru industria grea, navală și feroviară.
• Productivitate ridicată: turația arborelui principal în intervalul 30-800 rot/min și avansul rapid pe axele X/Z de 6/8 m/min reduc timpii de ciclu și cresc eficiența.
• Durabilitate și fiabilitate: lățimea batiului de 600 mm și sistemul automat de ungere a transmisiei și ghidajelor asigură stabilitate și reduc uzura componentelor.
• Automatizare avansată: cap revolver cu 4 poziții, opțional 6 sau 8, pentru schimbarea rapidă a sculelor și executarea operațiilor complexe.
• Operare intuitivă: comanda Siemens Sinumerik 808D în limba română, precum și comenzile opționale Sinumerik 828D și Fanuc Oi-TF, permit programarea și configurarea facilă.
• Siguranță și ergonomie: iluminarea cu halogen 24V și sistemul de răcire contribuie la condiții adecvate de lucru și la siguranța operatorului.
• Versatilitate în utilizare: comenzile CNC avansate permit realizarea ciclurilor complexe de filetare, canelare și găurire.
• Flexibilitate de configurare: echipamentele opționale, precum mandrina hidraulică sau transportorul de șpan, permit adaptarea la cerințe specifice de producție.

Construcție și tehnologie

Strungul CNC 630x5000 a fost proiectat pentru durabilitate, precizie și performanță în condiții industriale exigente.

• Batiu solid: lățimea de 600 mm oferă stabilitate la prelucrarea pieselor grele, cu masa de până la 8900 kg.
• Arbore principal: alezaj de 130 mm și nas A2-11 pentru prelucrarea elementelor lungi și masive.
• Acționarea arborelui: motor de 11 kW pentru prelucrarea diverselor materiale, inclusiv oțel și aliaje.
• Ungere automată: sistemul reduce uzura transmisiei și a ghidajelor, prelungind durata de viață a mașinii.
• Cap revolver: 4 poziții în configurația standard, opțional 6 sau 8, pentru schimbări rapide ale sculelor și automatizare sporită.
• Mandrină manuală: mandrină cu 3 bacuri pentru prinderea sigură a pieselor de diferite forme și dimensiuni.
• Sistem de răcire: asigură condiții optime pentru scule și piese, îmbunătățind calitatea prelucrării și durata de viață a sculelor.
• Păpușă mobilă: acționare manuală, pinolă de 75 mm și con MK5 pentru sprijinirea stabilă a pieselor lungi.

Precizie și eficiență în lucru

Strungul industrial 630x5000 oferă precizie datorită sistemelor avansate de comandă Siemens Sinumerik și Fanuc Oi-TF. Acestea permit programarea ușoară a ciclurilor complexe, precum filetarea, canelarea sau găurirea. Deplasarea maximă pe axa X de 330 mm și avansul rapid pe axele X/Z de 6/8 m/min asigură acuratețe și repetabilitate ridicate. Acționarea dinamică a arborelui și construcția robustă optimizează timpul de producție în procesele industriale de serie și unicat.

Aplicații și utilizări industriale

Strungul CNC 630x5000 este potrivit pentru o gamă largă de aplicații industriale.

• Industria auto: producția componentelor de precizie, precum arbori, bucșe și roți dințate.
• Construcția de mașini: prelucrarea pieselor de mari dimensiuni cu precizie înaltă.
• Producție de serie: flexibilitate pentru loturi mari și piese individuale.
• Industria energetică: strunjirea elementelor cu cerințe tehnice ridicate, precum piesele pentru turbine sau arborii.
• Industria navală și feroviară: prelucrarea componentelor metalice foarte lungi, de până la 5000 mm.

Mașina reprezintă o soluție fiabilă și versatilă pentru unitățile de producție care prelucrează metale.

Date tehnice ale strungului CNC 630x5000

Echipare standard

• Comandă Siemens Sinumerik 808 în limba română
• Servomotoare Siemens
• Mandrină manuală cu 3 bacuri
• Cap revolver cu 4 poziții
• Set de bacuri moi
• Păpușă mobilă manuală
• Lunetă fixă
• Sistem de răcire
• Sistem automat de ungere pentru transmisie și ghidaje
• Iluminare cu halogen 24V
• Documentație tehnică și de exploatare (DTR) în limba română

Echipare opțională

• Comenzi Sinumerik 828, Fanuc, GSK
• Lunetă mobilă
• Mandrină hidraulică
• Păpușă mobilă hidraulică
• Lunetă fixă
• Sondă pentru scule
• Transportor de șpan
• Bacuri moi suplimentare
• Bacuri dure
• Mandrine cu bucșe (collet)
• Prinzător pentru piese prelucrate
• Încărcător de bară
• Portscule
• Software CAD/CAM

Comenzi CNC Siemens, Fanuc și GSK

Strungurile CNC CORMAK CKT630X5000 sunt echipate cu sisteme profesionale de comandă de la producători precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la diferite cerințe de producție, de la operații simple la procese complexe de prelucrare.

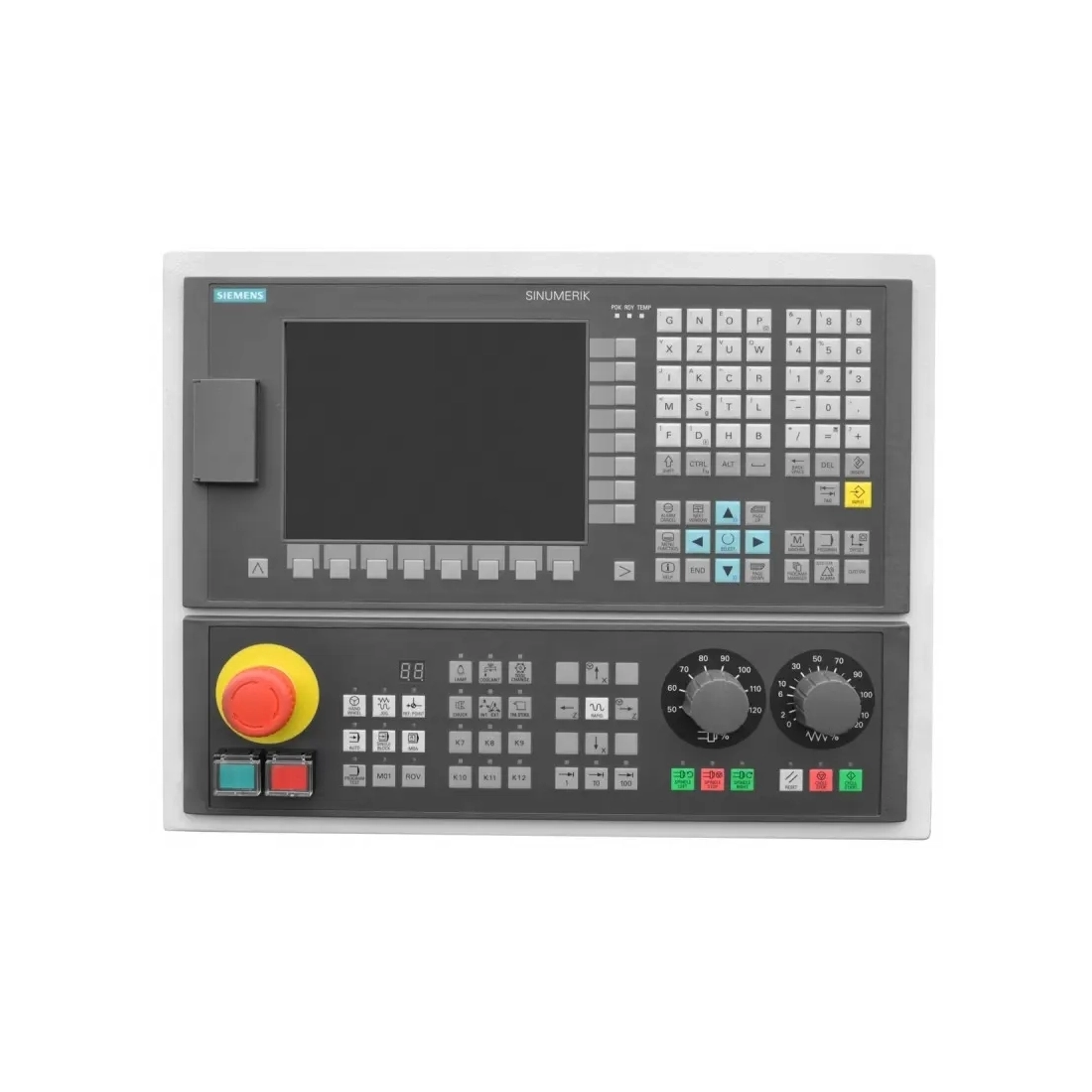

Siemens Sinumerik 808D

Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru ateliere mici și medii.

• Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul necesar instruirii operatorilor.
• Fiabilitate ridicată: construcție robustă, rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
• Compatibilitate: dedicată mașinilor cu cerințe standard și integrare ușoară a servoacționărilor SIEMENS.
• Consum de energie: consum redus de energie, potrivit pentru aplicațiile CNC de bază.

Strungul CNC CORMAK CKT630X5000 poate utiliza sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în utilizare.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: ușor de utilizat, potrivită pentru ateliere mai mici și utilizatori începători.
• Fiabilitate: construcție durabilă, rezistentă la condiții industriale dificile.
• Aplicații de bază: dedicată operațiilor de strunjire și frezare.

Siemens Sinumerik 828D

• Putere de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
• Integrare CAD/CAM: facilitează utilizarea împreună cu software-ul de proiectare.
• Funcții avansate: optimizarea traseelor sculei și posibilitatea extinderii cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: fiabilitate în producția de serie și în funcționarea îndelungată.
• Cicluri avansate: potrivit pentru operații de așchiere de precizie, precum filetarea și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.
