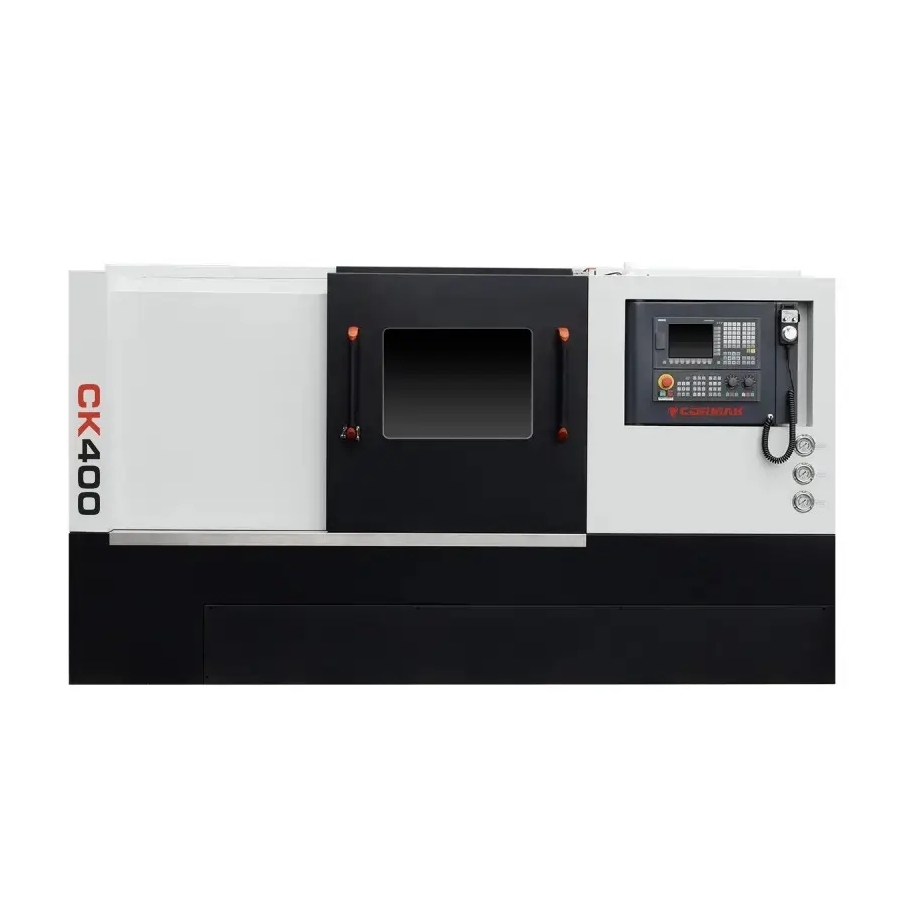

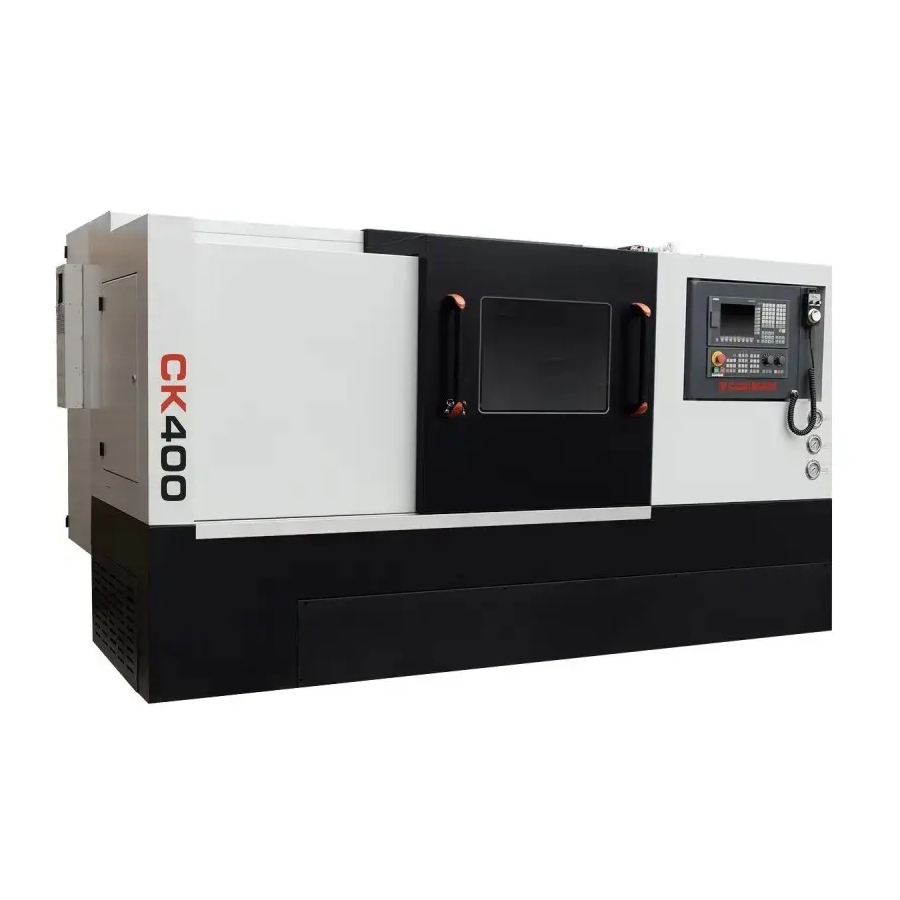

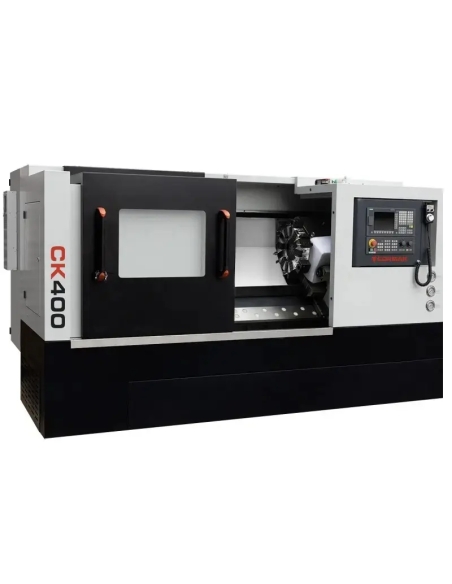

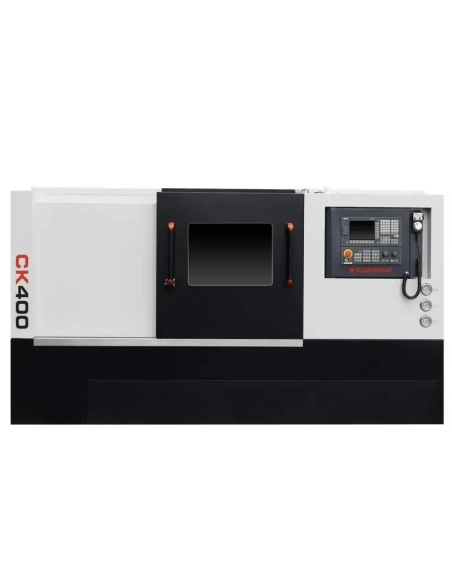

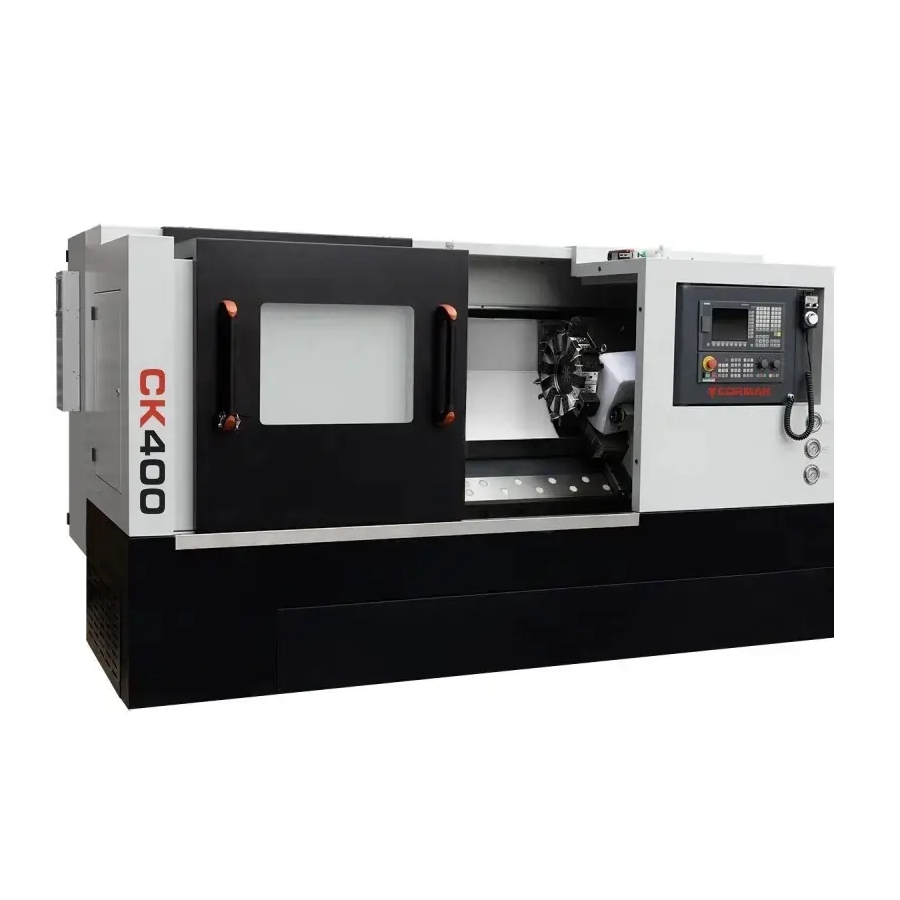

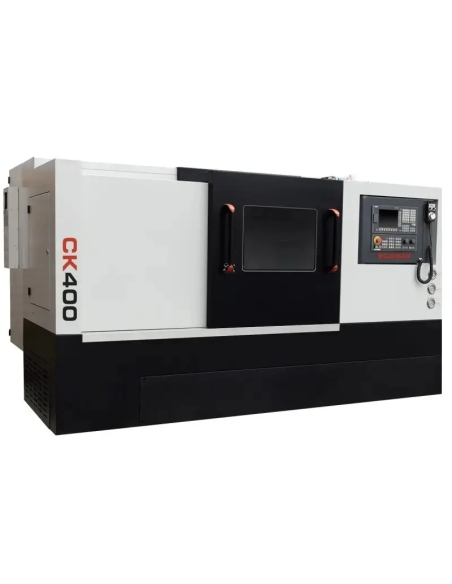

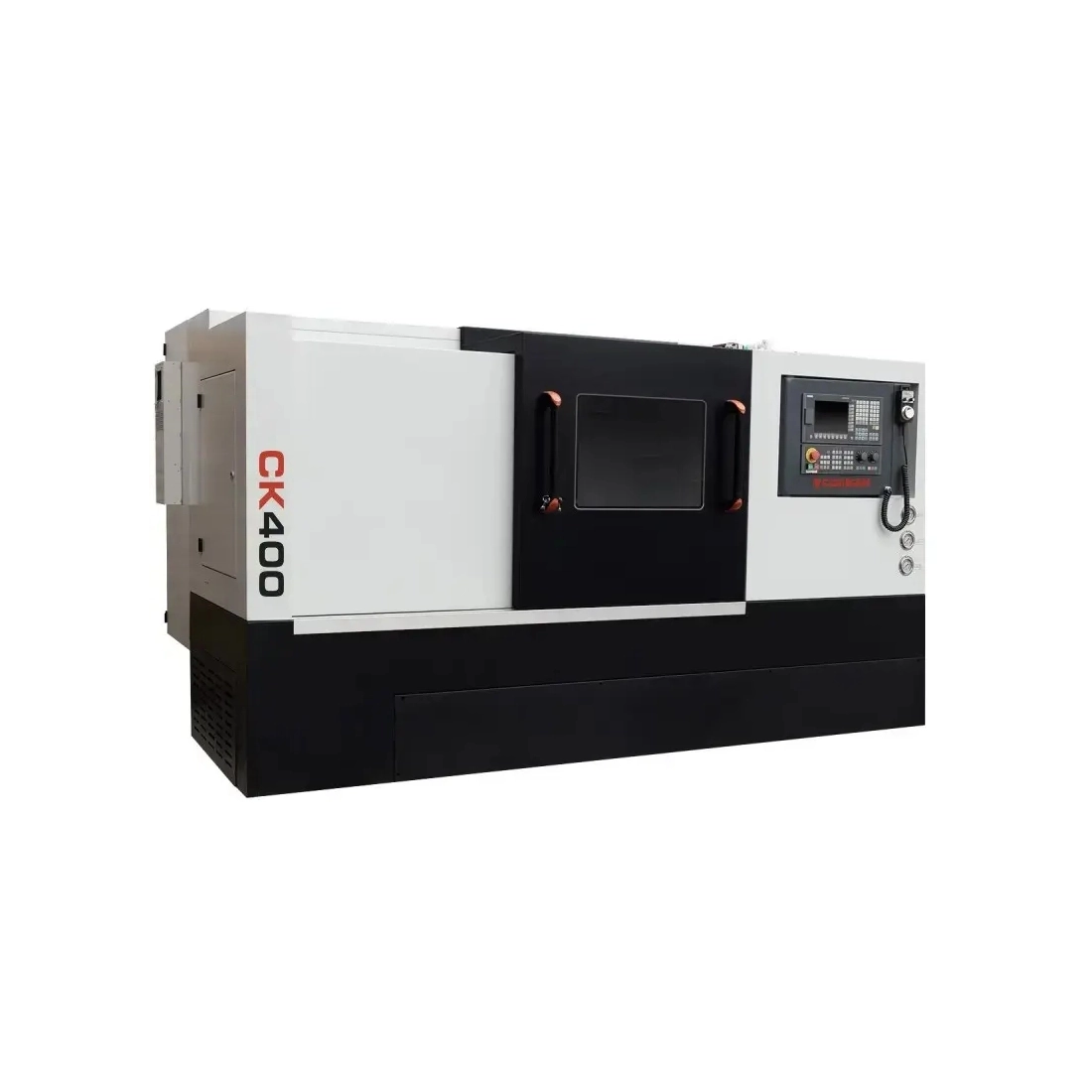

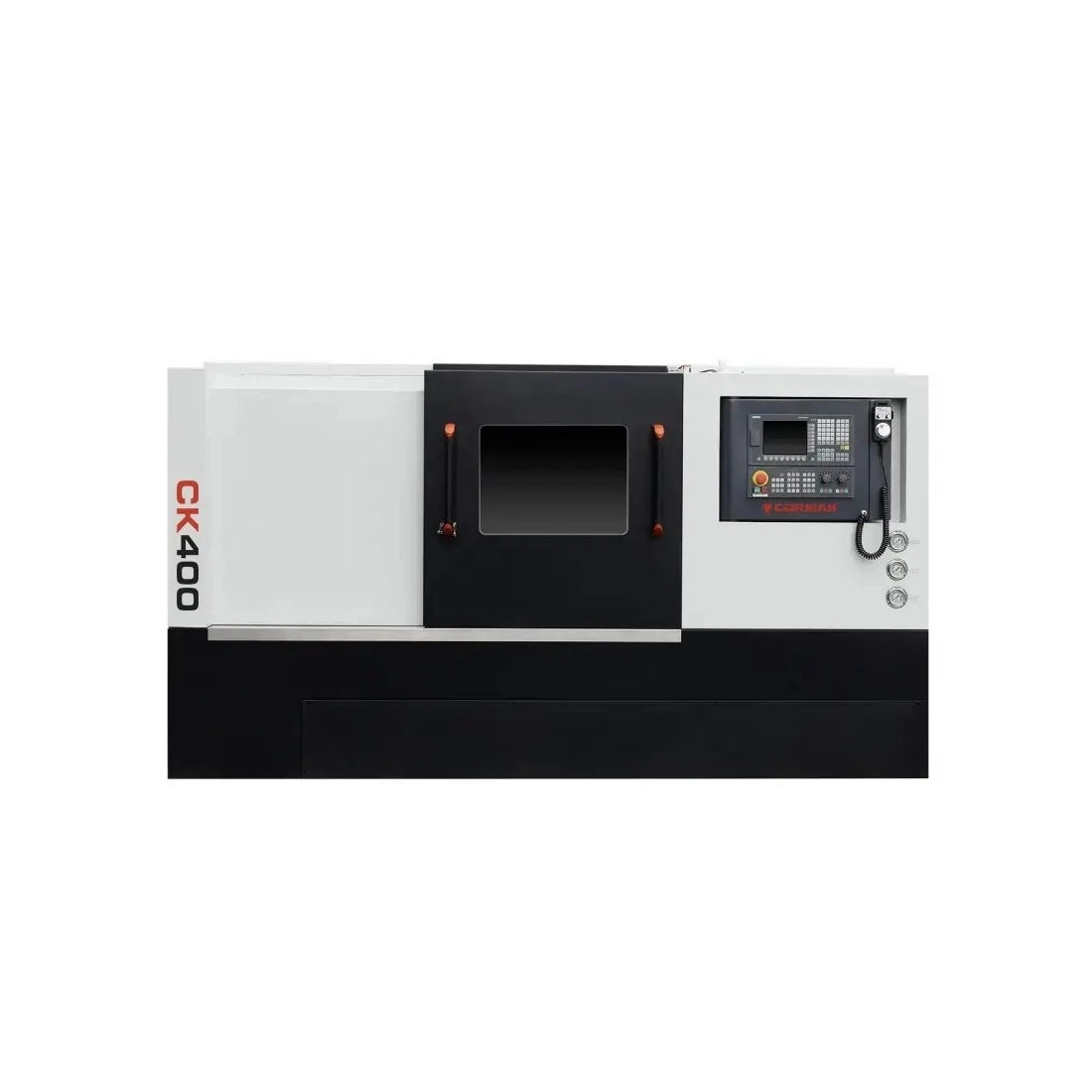

Strung CNC hidraulic CORMAK CK400X750, 400 × 750, cu 12 scule și Siemens Sinumerik 808D
Strung CNC cu pat înclinat CK400X750 - CORMAK
Strungul CNC cu pat înclinat CK400X750 este o mașină industrială avansată, destinată prelucrării precise a metalelor. Echipat cu sistemul modern de control Siemens Sinumerik 808D și o construcție robustă, oferă fiabilitate și productivitate ridicată în medii de producție solicitante.
Principalele avantaje ale strungului CNC CK400X750
Strungul CNC CK400X750 a fost proiectat pentru a răspunde cerințelor unităților moderne de producție. Beneficiile sale cheie includ atât soluții tehnologice avansate, cât și avantaje practice pentru utilizator, care contribuie la eficiența și calitatea prelucrării.
- Precizie înaltă de prelucrare: patul înclinat și comanda CNC avansată asigură acuratețe chiar și la prelucrarea pieselor complexe, reducând abaterile dimensionale.
- Productivitate sporită: avansurile maxime pe axele Z/X de 10000/8000 mm/min și domeniul larg al turației arborelui principal de 200-4000 rot./min permit o prelucrare rapidă și eficientă.
- Construcție durabilă: structura masivă, cu o greutate de 3300 kg, garantează stabilitate și reducerea vibrațiilor, esențiale la prelucrarea pieselor mari.
- Control intuitiv: sistemul Siemens Sinumerik 808D, cu interfață grafică, simplifică programarea și operarea, inclusiv pentru operatorii mai puțin experimentați.
- Versatilitate în utilizare: mașina permite prelucrarea unei game variate de materiale, precum oțel, aluminiu sau aliaje metalice, în diferite tipuri de producție.
- Reducerea uzurii: sistemul automat de ungere și instalația eficientă de răcire reduc uzura componentelor.
- Flexibilitate de configurare: posibilitatea de extindere cu sistemul de comandă opțional Siemens Sinumerik 828D sau cu scule antrenate crește funcționalitatea mașinii.
Construcția și tehnologia strungului CNC
Pat înclinat pentru stabilitate maximă
Strungul industrial CK400X750 se remarcă prin patul înclinat, care asigură rigiditate excelentă și evacuarea eficientă a așchiilor. Această construcție minimizează deformările mecanice și termice, ceea ce se reflectă în precizia prelucrării și în durata mai mare de viață a mașinii.
Arborele principal și sistemul de acționare
Arborele principal cu alezaj de 52 mm și universal de 210 mm este antrenat de un motor de 7,5 kW. Plaja largă de turații, de 200-4000 rot./min, permite adaptarea parametrilor la prelucrarea diferitelor materiale, de la aliaje ușoare până la oțeluri dure.

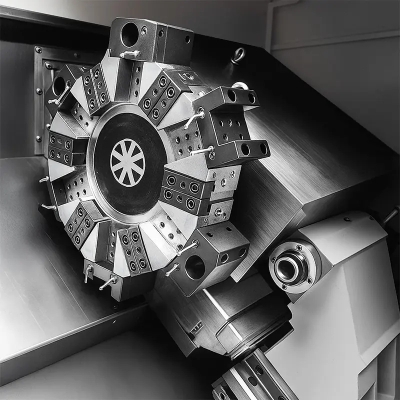

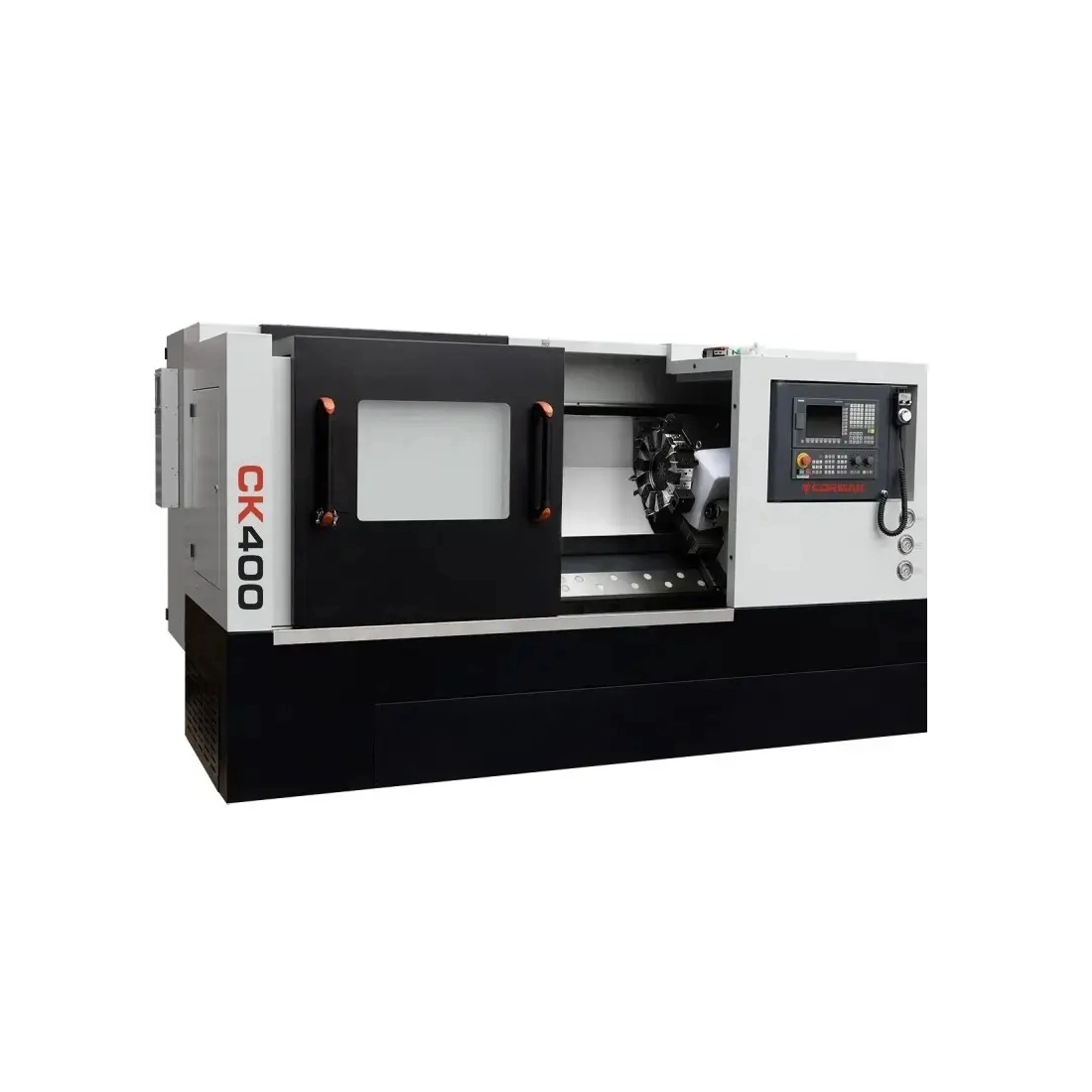

Cap revolver și scule
Capul revolver cu 12 poziții permite schimbarea rapidă a sculelor cu dimensiunea 12x25 mm, crescând flexibilitatea producției și reducând timpii morți. Sistemul automat de ungere a ghidajelor și transmisiei asigură funcționarea lină și diminuează uzura mecanică.
Sistem de răcire și contrapunct hidraulic
Sistemul de răcire de înaltă eficiență previne supraîncălzirea piesei și a sculei, aspect important în prelucrările de serie de lungă durată. Contrapunctul hidraulic cu pinolă de 62 mm, cursă de 80 mm și con MK4 asigură prinderea stabilă a pieselor cu lungimea de până la 750 mm.
Precizie și eficiență în lucru
Strungul CNC pentru metal CK400X750 îmbină tehnologia avansată cu o construcție solidă, asigurând precizie și productivitate ridicate. Patul înclinat reduce vibrațiile, permițând obținerea unor suprafețe netede și a unor dimensiuni exacte. Diametrul maxim de strunjire peste pat este de 400 mm, iar peste sanie este de 210 mm, ceea ce permite prelucrarea unei game largi de componente. Avansurile rapide și controlul flexibil asigură eficiență atât în producția de unicate, cât și în cea de serie.
Aplicații ale strungului CNC
Strungul CNC CK400X750 este destinat fabricilor care au nevoie de utilaje fiabile pentru prelucrarea prin așchiere. Acesta este utilizat în următoarele domenii:
- Industria auto: producția de componente precise, precum arbori, bucșe sau elemente de suspensie.
- Construcția de mașini: prelucrarea pieselor de mașini, inclusiv roți dințate, arbori de transmisie și carcase.
- Ateliere mici și medii: versatilitatea și ușurința în utilizare fac mașina potrivită pentru companii mai mici.
- Producție de serie și unicat: flexibilitatea mașinii permite realizarea atât a loturilor mari, cât și a pieselor individuale cu cerințe ridicate.
Parametri tehnici – CK400X750
| Diametrul de strunjire peste pat | 400 mm |
| Lungimea maximă a piesei | 750 mm |
| Diametrul maxim de strunjire peste sanie | 210 mm |
| Alezajul arborelui principal | 52 mm |
| Scule | 12x25 mm |
| Universal | 210 mm |
| Turațiile arborelui principal | 200-4000 rot./min. |
| Avansul maxim (Z/X) | 10000 / 8000 mm/min |
| Diametrul pinolei contrapunctului | 62 mm |
| Cursa pinolei contrapunctului | 80 mm |
| Conul contrapunctului | MK4 |
| Motor | 7,5 kW |
| Greutate | 3300 kg |
| Dimensiuni | 3030 x 1650 x 1700 mm |
Echipare standard
- Comandă Siemens Sinumerik 808D: control CNC intuitiv și fiabil.
- Universal hidraulic: universal de strung cu 3 bacuri, care asigură prinderea stabilă a pieselor.
- Cap revolver cu 12 poziții: permite schimbarea rapidă a sculelor.
- Set de bacuri moi: pentru prinderea precisă a pieselor.
- Contrapunct hidraulic: asigură stabilitate la prelucrarea elementelor mai lungi.
- Sistem de răcire: minimizează supraîncălzirea piesei și a sculei.
- Sistem automat de ungere: prelungește durata de viață a ghidajelor și transmisiei.
- Iluminare cu halogen 24V: îmbunătățește vizibilitatea în zona de lucru.
- Instrucțiuni în limba poloneză: facilitează punerea în funcțiune și operarea mașinii.
- Declarație de conformitate CE: confirmă conformitatea cu standardele europene.
Echipare opțională
- Comandă Siemens Sinumerik 828D: control avansat pentru operații mai complexe.
- Transportor de așchii cu bandă: ajută la menținerea curățeniei la locul de muncă.
- Preluarea piesei: susține automatizarea proceselor de producție.
- Scule antrenate: permit frezarea și găurirea pe strung.
Comenzi CNC – Siemens și Fanuc
Strungurile CNC pentru metal din seria CK400X750 sunt echipate cu sisteme de comandă recunoscute: Siemens Sinumerik 808D, Siemens Sinumerik 828D opțional sau Fanuc Oi-TF. Fiecare dintre aceste sisteme oferă precizie, fiabilitate și ușurință în utilizare, adaptate diverselor nevoi de producție.

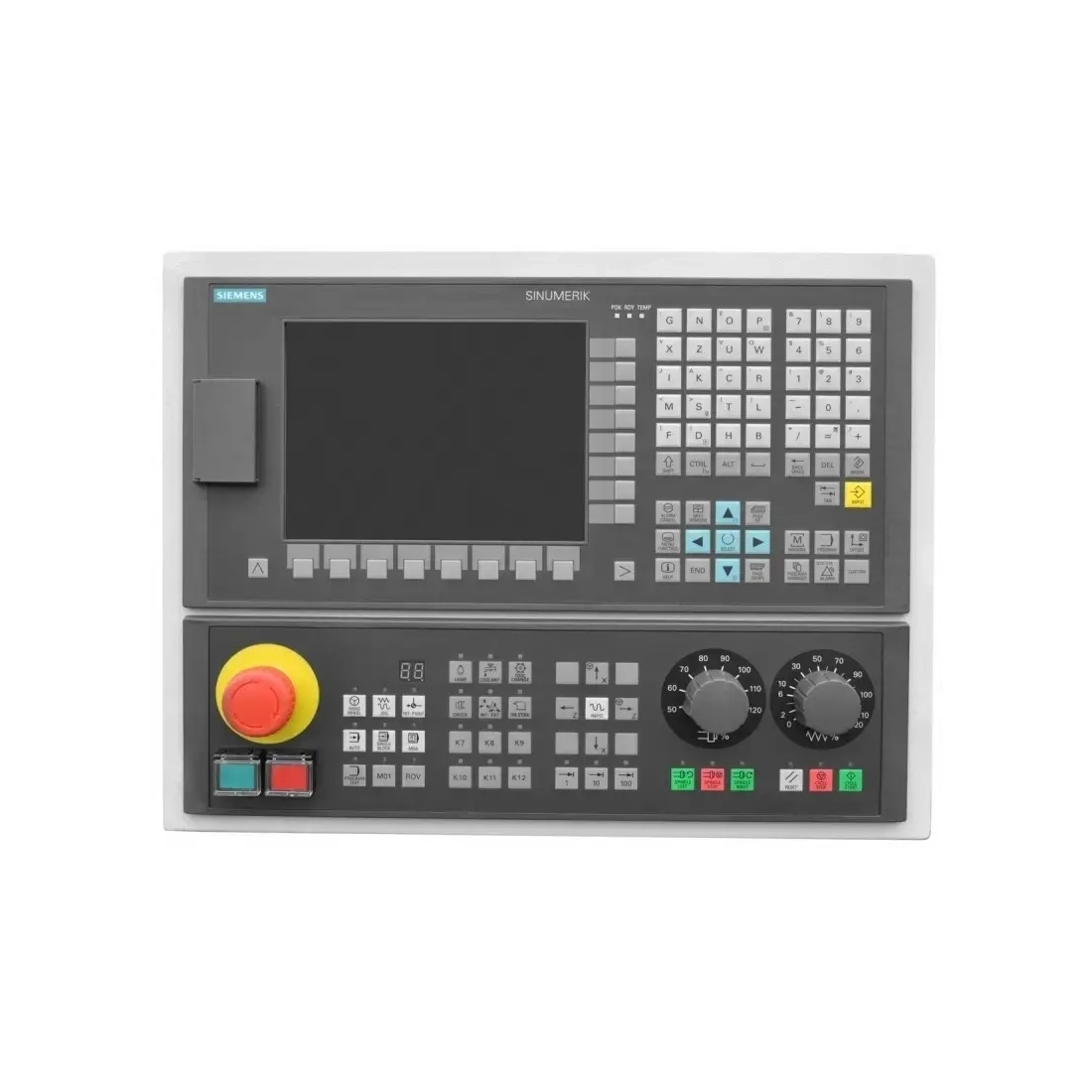

Siemens Sinumerik 808D
Siemens Sinumerik 808D este o comandă economică pentru ateliere mai mici, oferind o interfață intuitivă, fiabilitate ridicată și compatibilitate cu operațiile de strunjire de bază.
Siemens Sinumerik 828D
Siemens Sinumerik 828D oferă putere mare de calcul și funcții avansate, precum cicluri de prelucrare și compatibilitate cu sisteme CAD/CAM, fiind potrivită pentru aplicații mai exigente.
Fanuc Oi-TF
Fanuc Oi-TF asigură stabilitate și precizie în producția de serie, cu o interfață intuitivă și funcții avansate de strunjire, contribuind la o calitate înaltă a prelucrării.
