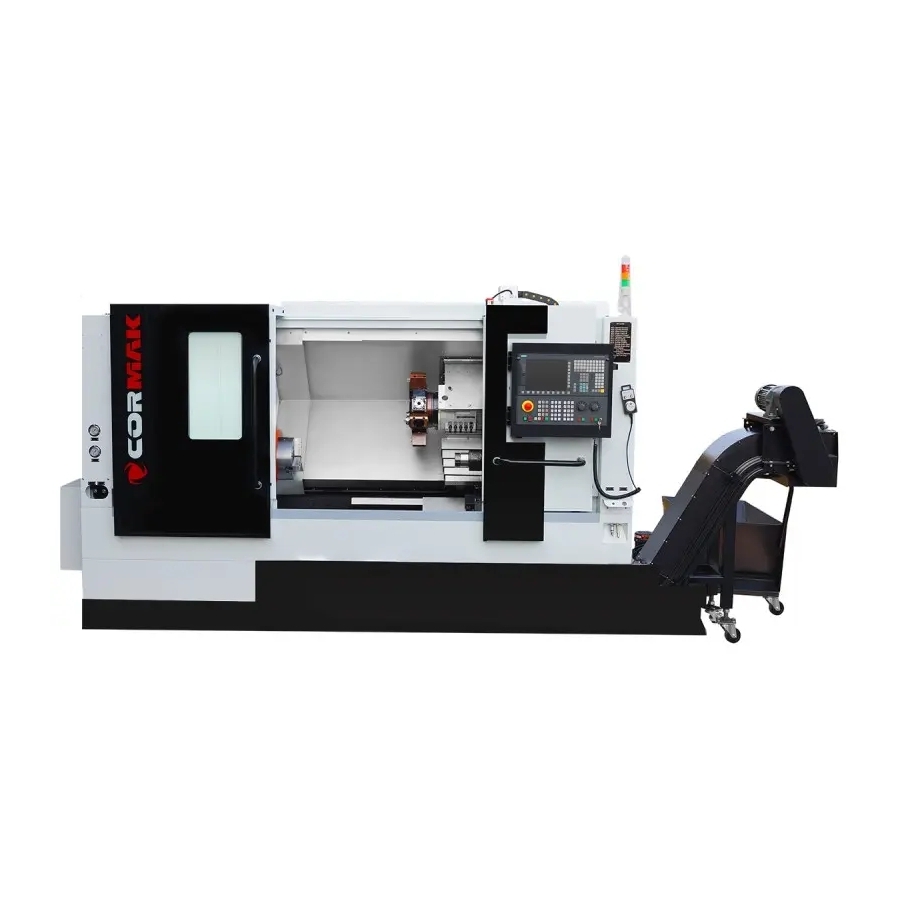

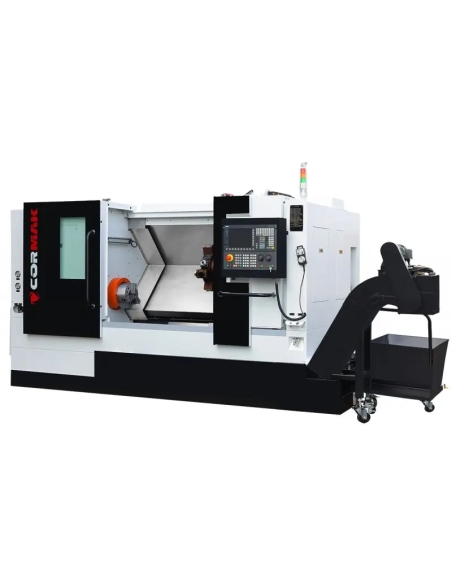

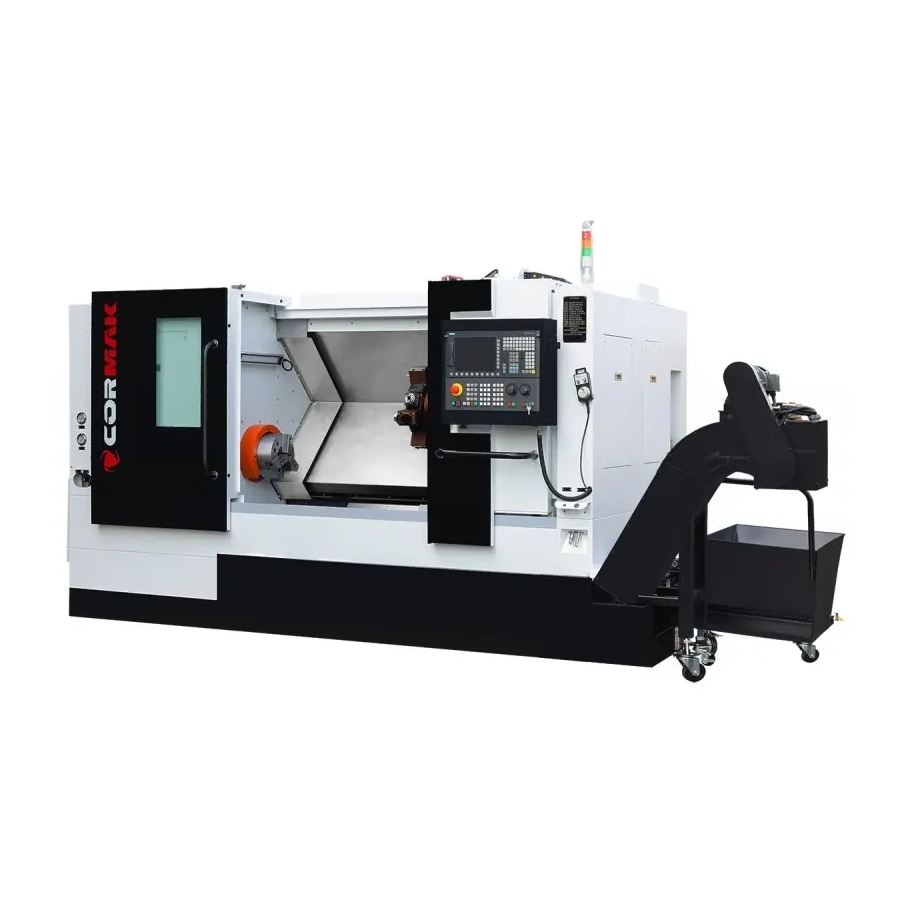

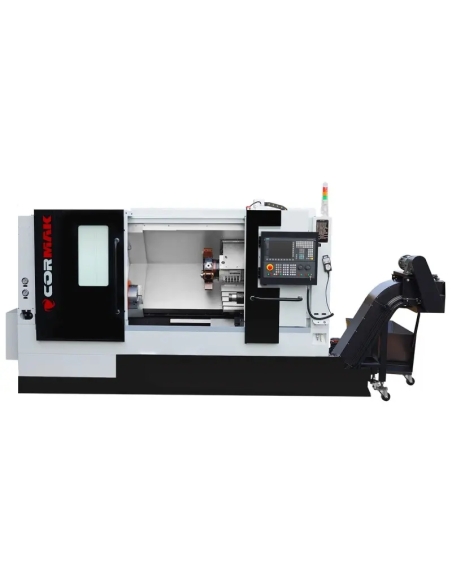

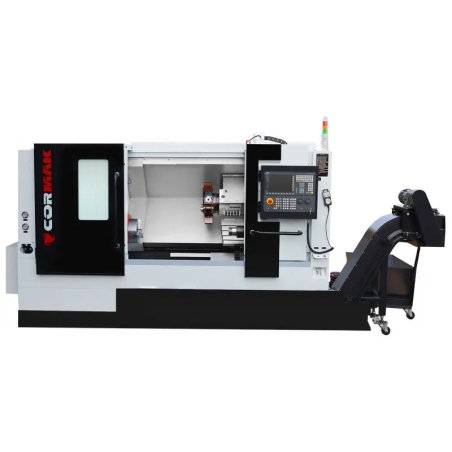

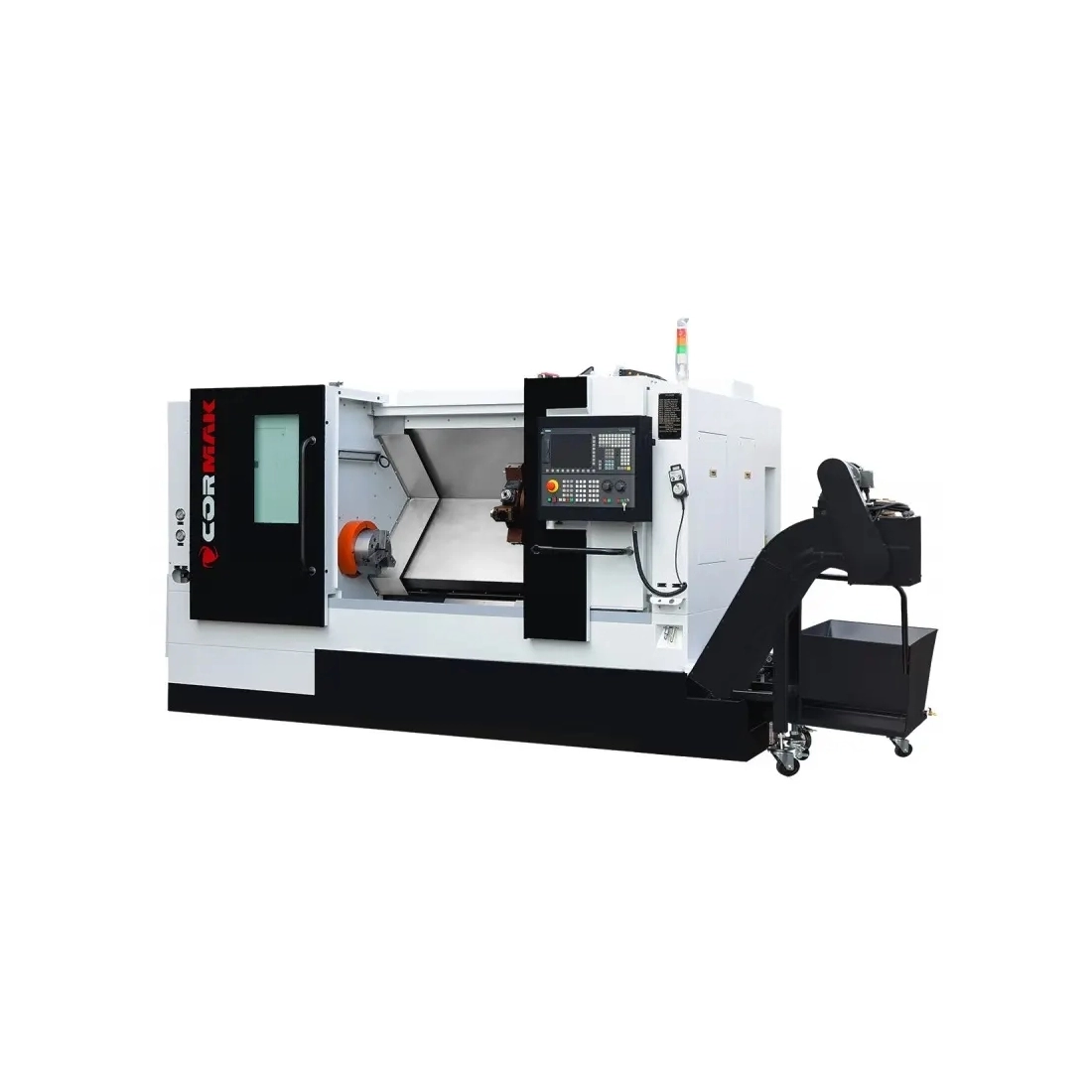

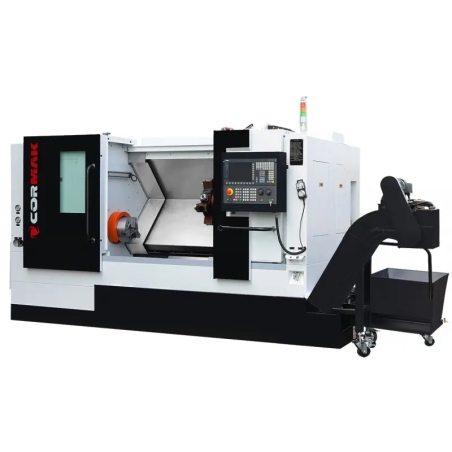

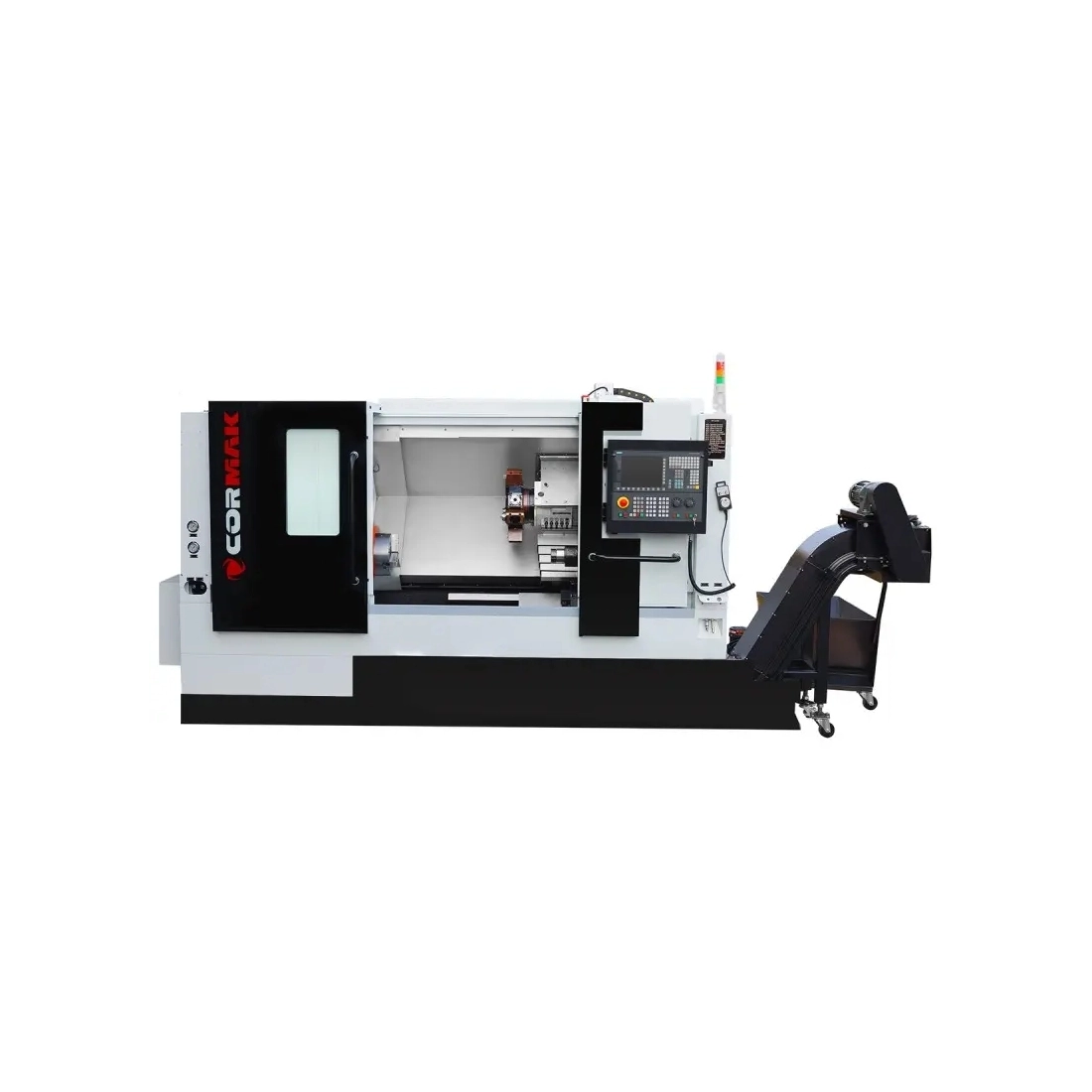

Strung CNC CORMAK CK7160×1500 cu mandrină hidraulică, turelă cu 12 scule și control Siemens Sinumerik 808D
Strungul CNC cu pat înclinat CK7160×1500 este o mașină cu comandă numerică proiectată pentru prelucrarea precisă a metalului în medii industriale. Echipamentul dispune de o construcție robustă și oferă stabilitate atât în producția de serie, cât și în producția unitară.
Principalele avantaje ale strungului CNC CK7160×1500
Strungul numeric CK7160×1500 combină tehnologiile de prelucrare CNC cu o structură solidă și o configurație adaptată pieselor cu geometrii complexe.
- Precizie excepțională: acuratețea de poziționare pe axele X/Z la nivelul de 0,001 mm permite prelucrarea precisă a materialelor și formelor complexe.
- Productivitate ridicată: motorul arborelui principal de 11 kW și turația de până la 3000 rot./min permit prelucrarea unei game largi de materiale, precum oțel, aluminiu sau aliaje metalice.
- Versatilitate în utilizare: pot fi strunjite piese cu lungimea maximă de 1500 mm și diametrul peste pat de până la 600 mm.
- Operare intuitivă: comanda Siemens Sinumerik 808D în limba română permite programarea și configurarea proceselor de prelucrare.
- Construcție durabilă: patul înclinat și păpușa mobilă hidraulică reduc vibrațiile și susțin stabilitatea în timpul funcționării.
- Întreținere eficientă: sistemul automat de ungere și circuitul de răcire reduc uzura componentelor principale.
- Flexibilitate în configurare: sunt disponibile opțiuni precum alezajul mai mare al arborelui, de 68 mm sau 89 mm, și sculele antrenate.
- Optimizarea proceselor: comanda CNC și posibilitatea integrării cu sisteme CAD/CAM permit planificarea și optimizarea traseelor sculei.
Construcția și tehnologia strungului industrial
Strungul CNC pentru metal CK7160×1500 a fost proiectat pentru precizie și stabilitate în condiții industriale solicitante. Componentele și soluțiile tehnologice utilizate susțin funcționarea constantă în timpul ciclurilor de prelucrare.

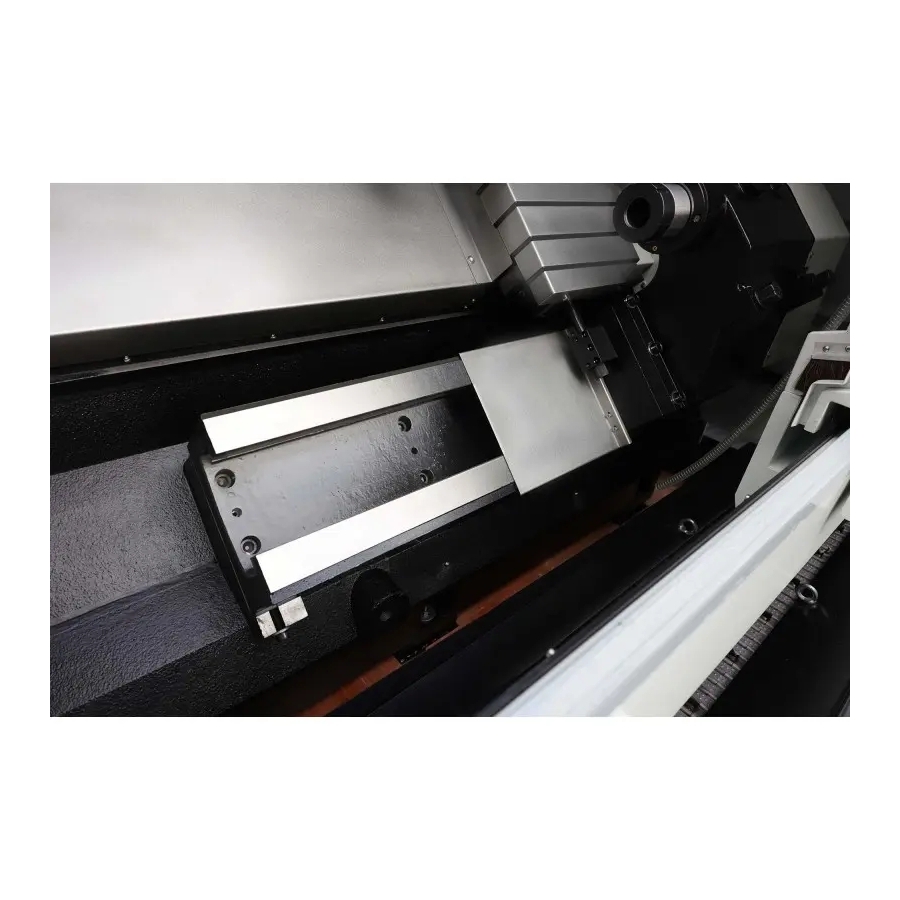

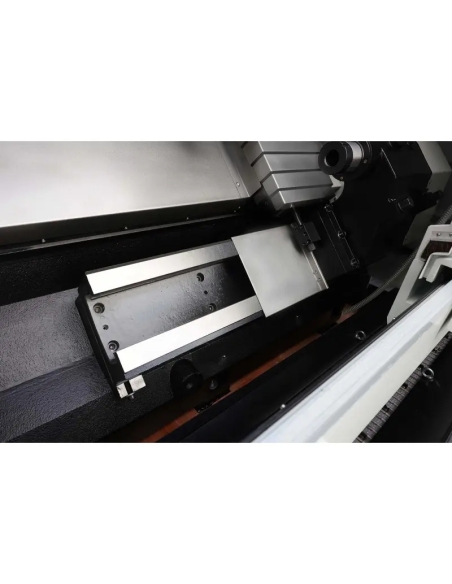

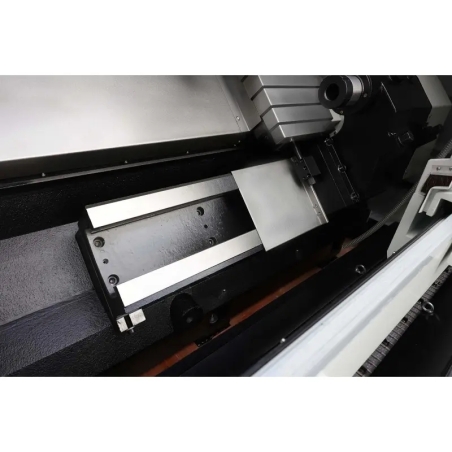

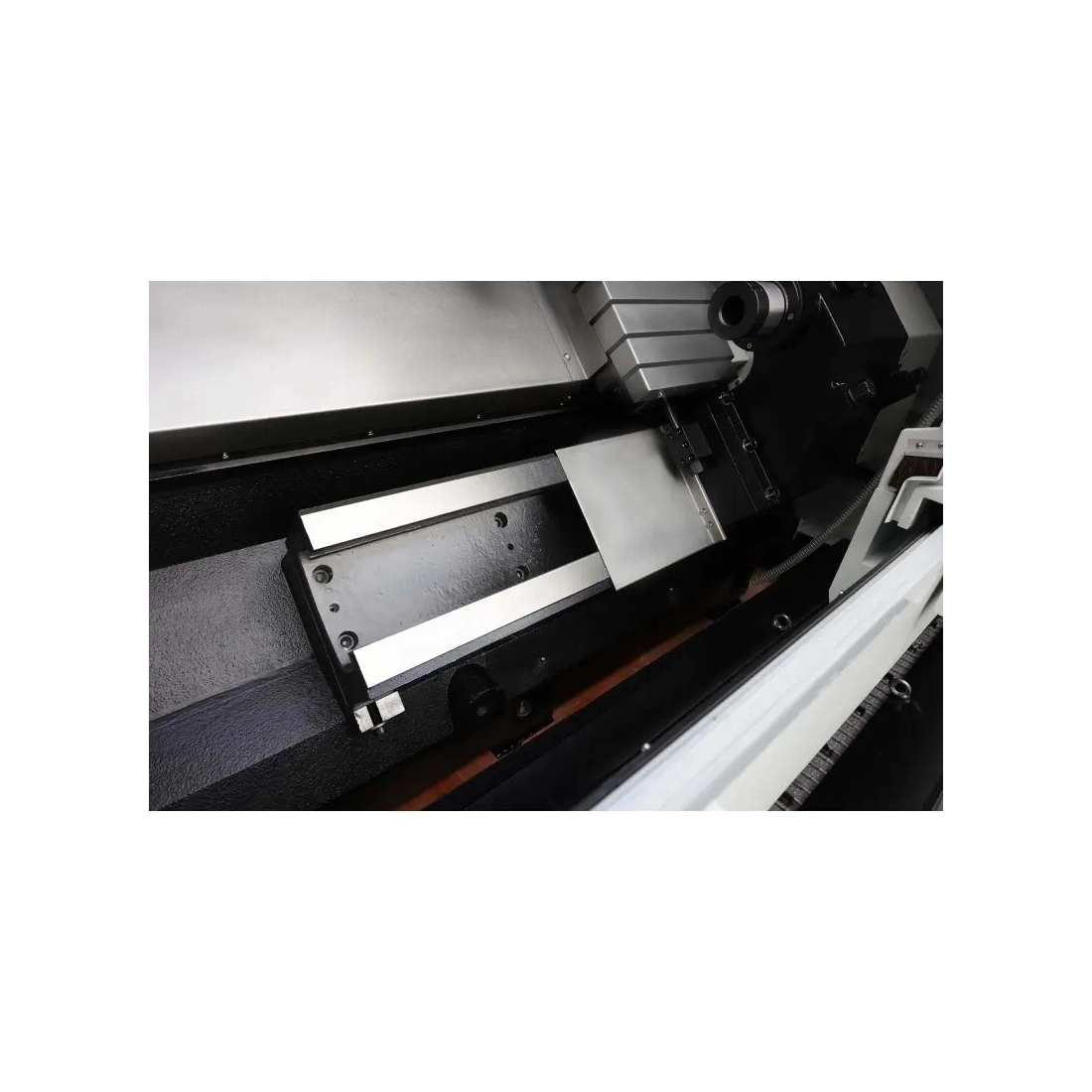

Construcția patului înclinat
Patul înclinat, cu un unghi de înclinare optimizat, oferă rigiditate și reduce vibrațiile în timpul prelucrării. Această construcție contribuie la menținerea preciziei în cazul sarcinilor mari și al ciclurilor intensive de producție.
Arbore principal și antrenare
Arborele principal are un alezaj standard de 52 mm, cu opțiuni de 68 mm sau 89 mm. Motorul de 11 kW permite prelucrarea pieselor realizate din materiale variate și susține stabilitatea procesului de așchiere.

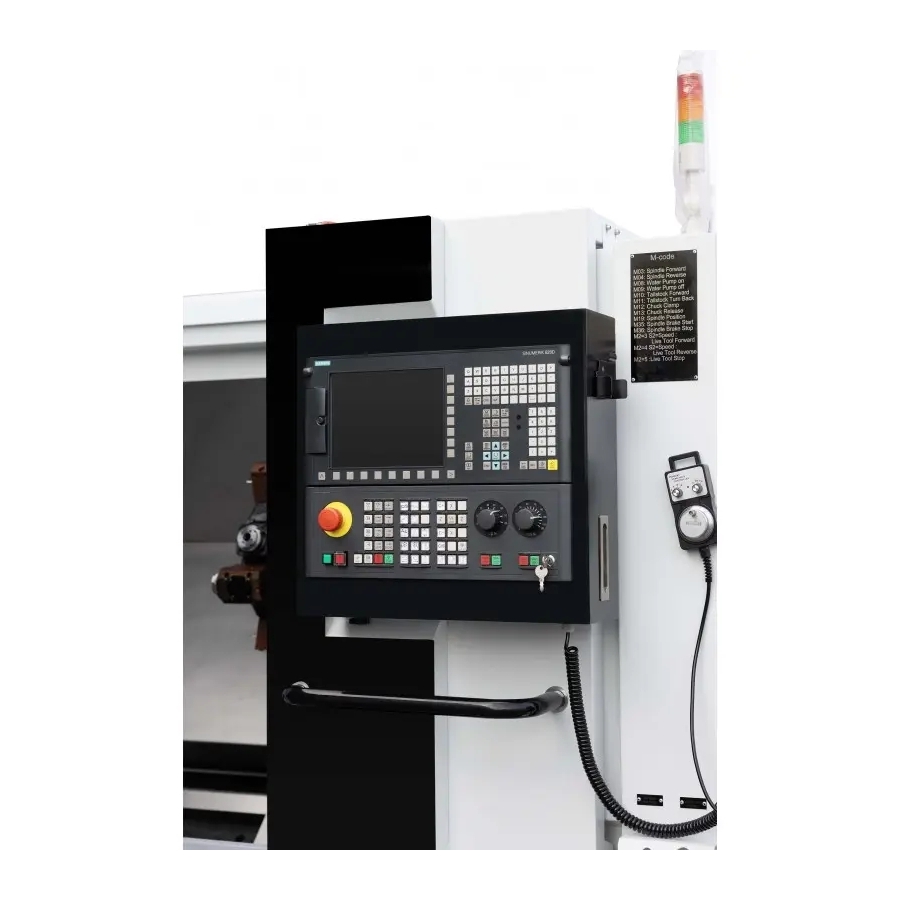

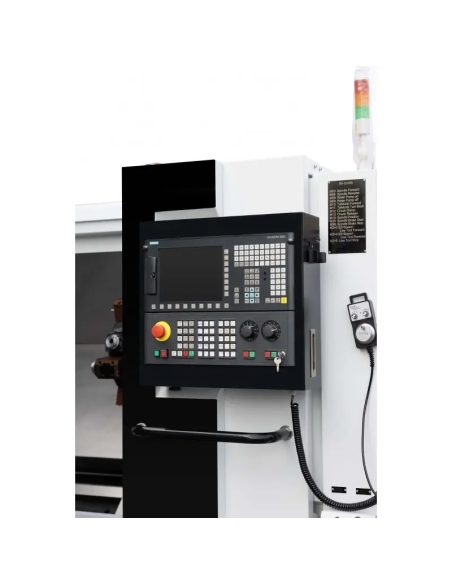

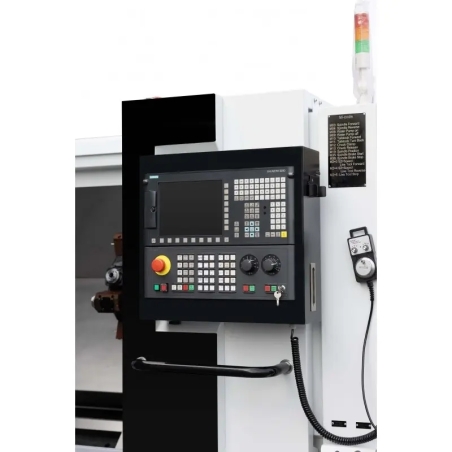

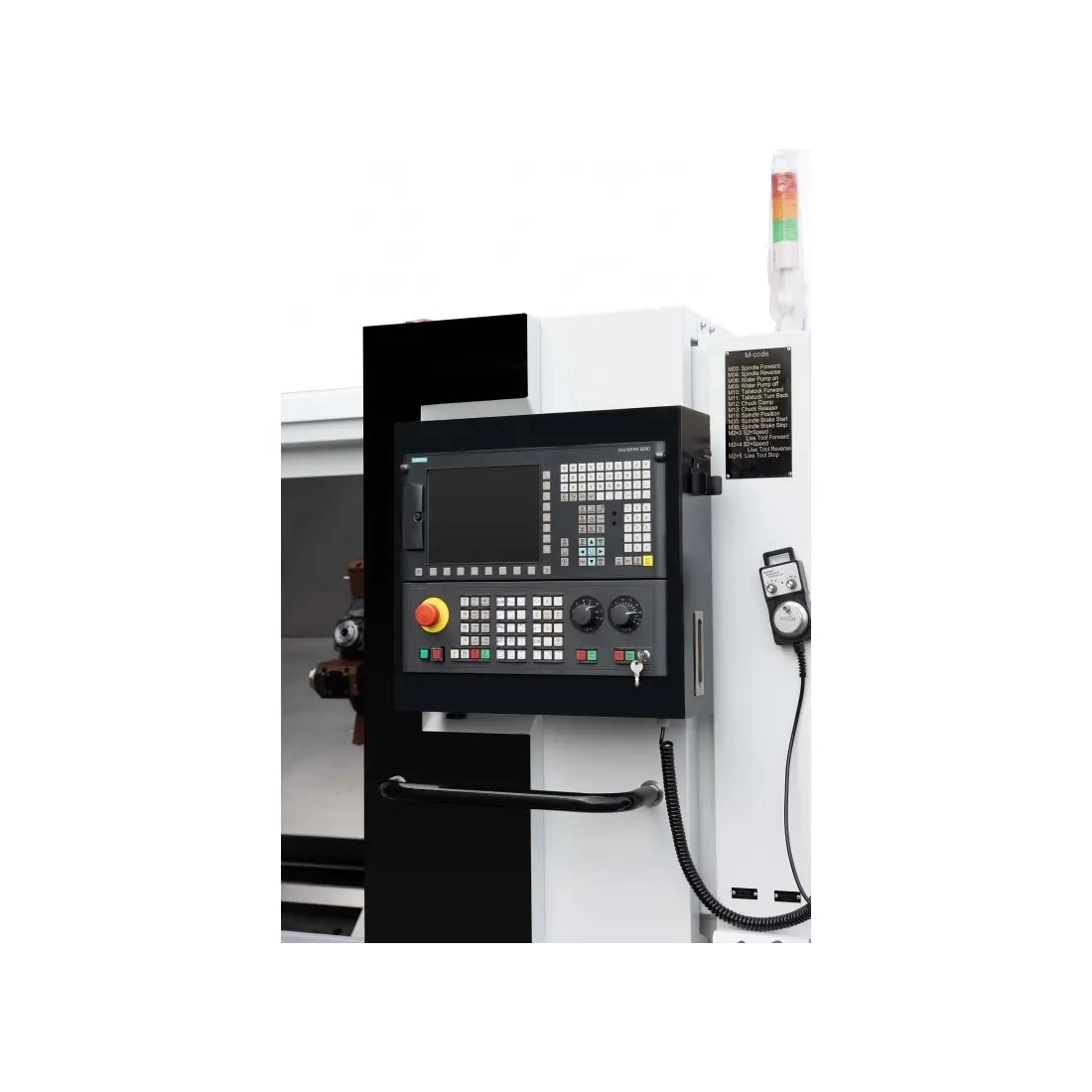

Sistem de comandă
Strungul este echipat cu sistemul de comandă Siemens Sinumerik 808D în limba română. Acesta oferă o interfață intuitivă, programare rapidă și compatibilitate cu software CAD/CAM.
Sistem de răcire și ungere
Sistemul integrat de răcire și ungerea automată a transmisiei și ghidajelor asigură funcționarea uniformă și reduc uzura componentelor în timpul prelucrării.
Precizie și randament de lucru
Strungul industrial CK7160×1500 are o acuratețe de poziționare de 0,001 mm. Servomotoarele Siemens și mandrina hidraulică cu 3 bacuri oferă stabilitate și repetabilitate. Turația arborelui de 3000 rot./min și posibilitatea utilizării opționale a sculelor antrenate permit realizarea unor operații precum filetarea, canelarea, găurirea sau frezarea.
Aplicații și utilizări industriale
Strungurile CNC pentru metal, precum modelul CK7160×1500, sunt utilizate în mai multe ramuri industriale.
- Industria auto: producția componentelor de precizie, precum arbori, bucșe, roți dințate și elemente ale sistemelor de transmisie.
- Industria aeronautică: prelucrarea pieselor din aliaje ușoare și materiale cu rezistență ridicată, utilizate în construcții aeronautice.
- Construcția de mașini: fabricarea pieselor pentru utilaje, scule, matrițe de injecție și alte componente de precizie.
- Producție și prototipare: utilizarea în serii medii și mari, precum și pentru realizarea prototipurilor unicat.
Mașina este destinată unităților de producție care prelucrează metalul în aplicații variate.
Echipare standard
- Comandă SINUMERIK 808D în limba română
- Servoantrenări Siemens
- Mandrină hidraulică cu 3 bacuri
- Set de bacuri moi
- Păpușă mobilă hidraulică
- Sistem de răcire
- Sistem de ungere automată pentru transmisie și ghidaje
- Iluminare cu halogen 24V
- Manual de utilizare în limba română
- Sistem de evacuare a așchiilor
Echipare opțională
- Dispozitiv automat de preluare a piesei

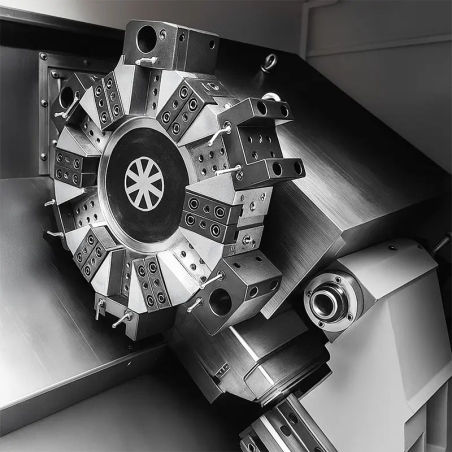

- Turelă cu 12 scule, cu opțiune pentru scule antrenate
- Comandă Siemens Sinumerik 828D sau Fanuc Oi-TF
- Alezaj al arborelui principal de 68 mm sau89 mm
Parametri tehnici – CK7160×1500
| Diametrul de strunjire peste pat | 600 mm |
| Diametrul de strunjire peste sanie | 390 mm |
| Lungimea maximă a piesei | 1500 mm |
| Cursa pe axa Z | 1200 mm |
| Alezajul arborelui principal | 52 mm (opțiune 68, 89 mm) |
| Turația arborelui principal | 3000 rot. /min. |
| Dimensiunea mandrinei | 250 |
| Motorul arborelui principal | 11 kW |
| Acuratețea de poziționare X/Z | 0,001 mm |
| Dimensiunea sculei | 25x25 mm |
| Numărul de scule | 12 |
| Diametrul pinolei păpușii mobile | 88 mm |
| Cursa pinolei păpușii mobile | 85 mm |
| Conul păpușii mobile | MK5 |
| Dimensiuni L/l/h | 3700x1800x2100 mm |
| Greutate | 5800 kg |
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC CK7160×1500pot utiliza sisteme de comandă de la producătorii Siemens, Fanuc și GSK. Aceste sisteme sunt destinate cerințelor diferite de producție, de la operații simple până la procese complexe de prelucrare.
Siemens Sinumerik 808D
Siemens Sinumerik 808D este o comandă CNC compactă, dedicată strungurilor și frezelor din clasa de bază.
- Utilizare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și instruirea operatorilor.
- Fiabilitate ridicată: construcția este rezistentă la praf și umezeală, pentru utilizare în condiții de atelier.
- Compatibilitate: sistemul este dedicat mașinilor cu cerințe standard și permite integrarea servomecanismelor SIEMENS.
- Consum de energie: sistemul are un consum redus de energie și un necesar minim de întreținere.
Strungul CNC CK7160×1500 poate fi configurat cu SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D sau Fanuc Oi-TF.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: sistemul este simplu de utilizat și este destinat atelierelor mai mici și utilizatorilor începători.
- Fiabilitate: construcția este adaptată condițiilor industriale dificile.
- Aplicații de bază: comanda este destinată operațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
- Integrare CAD/CAM: facilitează utilizarea împreună cu software de proiectare.
- Funcții avansate: permite optimizarea traseelor sculei și extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: sistemul este destinat producției de serie și funcționării îndelungate.
- Cicluri avansate de strunjire: permite realizarea operațiilor precise de așchiere, precum filetarea și canelarea.
- Operare intuitivă: interfața clară simplifică programarea.
Siguranță
Mașinile dispun de certificări europene de siguranță și respectă standarde stricte de securitate a muncii.
- Tip mașină
- Strung CNC
- Diametru de strunjire peste batiu
- 600 mm
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Greutate
- 5800 kg
- Putere motor
- 11 kW
- Material prelucrat
- Materiale nemetalice
Metale feroase
Metale neferoase - Funcții
- Alezare
Canelare
Filetare
Frezare cu scule antrenate opționale
Găurire cu scule antrenate opționale
Prelucrare frontală
Strunjire cilindrică
Strunjire conică
Strunjire sferică - Tip acționare
- Servoacționări Siemens
- Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Optimizarea traiectoriilor sculei (Siemens SINUMERIK 828D)
Teach-In (Siemens SINUMERIK 808D) - Cursă axa Z
- 1200 mm
- Controler
- Fanuc Oi-TF (configurabil)
GSK (configurabil)
Siemens SINUMERIK 808D (standard)
SINUMERIK 808 Advanced (configurabil)
SINUMERIK 828D (configurabil) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 390 mm
- Diametru mandrină
- 250 mm
- Cursă pinolă păpușă mobilă
- 85 mm
- Con pinolă păpușă mobilă
- MK5
- Tip iluminat
- Halogen
- Tensiune iluminat
- 24 V
- Lungime maximă piesă montată
- 1500 mm
- Diametru pinolă păpușă mobilă
- 88 mm
- Tip mandrină
- Hidraulică
- Dimensiuni sculă
- 25 × 25 mm
- Tip păpușă mobilă
- Hidraulică
- Tip comandă
- CNC
- Sistem de evacuare a așchiilor
- Da
- Turație arbore strung
- 3000 rot./min
- Număr bacuri per mandrină
- 3
- Sistem de răcire
- Integrat
- Limbi panou de control
- Engleză
- Tip batiu
- Înclinat
- Tip portsculă
- Cap revolver
- Sculă antrenată
- Opțional
- Extensibilitate controler
- Module suplimentare (Siemens SINUMERIK 828D)
- Preluare automată piesă
- Opțională
- Înălțime
- 2100 mm
- Lățime
- 1800 mm
- Lungime
- 3700 mm
- Număr scule (standard)
- 12 scule
- Diametru trecere arbore principal
- 52 mm (standard)
68 mm (opțional)
89 mm (opțional) - Precizie de poziționare axa X
- 0,001 mm
- Precizie de poziționare axa Z
- 0,001 mm
Strung CNC CORMAK CK7160×1500 cu mandrină hidraulică, turelă cu 12 scule și control Siemens Sinumerik 808D
Strungul CNC CORMAK CK7160×1500, echipat cu mandrină hidraulică, turelă cu 12 scule și control Siemens Sinumerik 808D, prelucrează piese din metale feroase, neferoase și materiale nemetalice.
Construcția compactă permite strunjirea suprafețelor cilindrice, conice și sferice, prelucrarea fețelor frontale, alezarea, canelarea și filetarea, fiind adecvată pentru producție de serie și piese unicat.
