Centru de prelucrare MILL 400 cu 5 axe - precizie si eficienta in microprelucrare

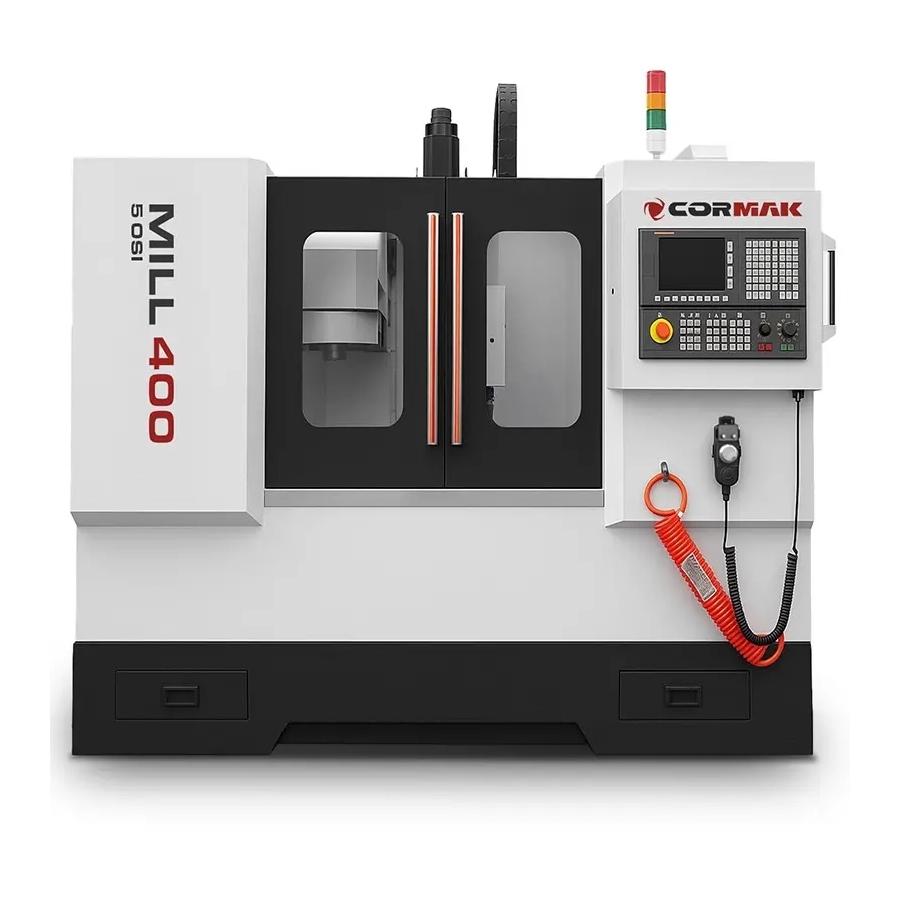

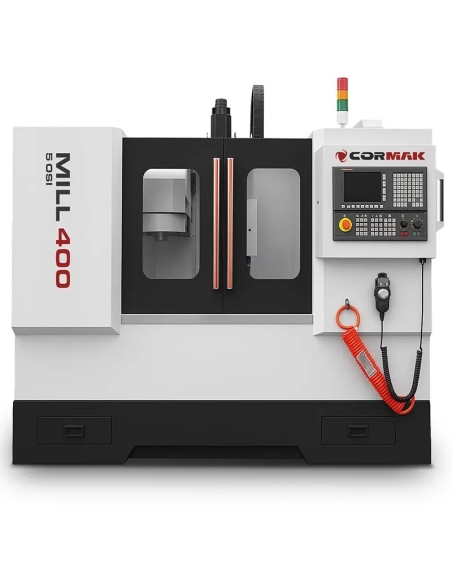

Centru de prelucrare MILL 400 cu 5 axe este un centru vertical CNC compact cu 5 axe, proiectat pentru prelucrarea precisa a detaliilor mici si complexe intr-o singura fixare. Echipat cu o masa rotativa-inclinata Ø100 mm si control Siemens sau Fanuc, asigura cea mai inalta precizie si eficienta.

Principalele avantaje ale centrului de prelucrare MILL 400 cu 5 axe

Centru de prelucrare vertical MILL 400 cu 5 axe reprezinta o solutie avansata pentru industriile care necesita precizie si forme complexe ale detaliilor. Este centrul ideal de prelucrare CNC pentru intreprinderile care cauta o masina compacta cu capacitate de productie ridicata si flexibilitate. Beneficiile esentiale includ:

• Prelucrare avansata cu 5 axe: Precizie de pozitionare ±0,005 mm si repetabilitate ±0,003 mm, datorita mesei rotative-inclinate Ø100 mm cu axa B (-110° la +30°) si C (rotatie continua 360°), permit prelucrarea detaliilor complexe intr-o singura prindere.
• Constructie compacta si rigida: Minimizeaza vibratiile, asigurand stabilitatea in timpul prelucrarii precise a detaliilor cu greutate de pana la 20 kg
• Performanta ridicata a axului: Axul cu viteza de 8000 rot/min (optiune pana la 12000 rot/min) cu prindere BT30 (optiune BT40) permite taierea eficienta a metalelor si materialelor plastice.
• Automatizarea proceselor: Magazie de scule cu 10 pozitii si schimb automat accelereaza operatiunile, crescand productivitatea.
• Control precis: Sisteme Siemens sau Fanuc cu interpolare completa pe 5 axe asigura o operare intuitiva si optimizarea cailor sculei.
• Ergonomie si siguranta: Carcasa ermetica si sistem automat de ungere creeaza un mediu de lucru sigur si eficient.
• Dimensiuni compacte: Dimensiunile de 2050x1600x2100 mm si greutatea de 600 kg fac ca masina sa fie ideala pentru ateliere cu spatiu limitat.
• Versatilitate in aplicatii: Dedicata microprelucrarii in industrii precum cea medicala, electronica sau orologiera.

Constructia si tehnologia centrului de prelucrare MILL 400 cu 5 axe

Centru de frezare pentru metal MILL 400 cu 5 axe a fost proiectat pentru fiabilitate si precizie in medii de productie dificile. Componentele cheie ale constructiei includ:

• Corp rigid al masinii: Constructie compacta din materiale de inalta calitate asigura stabilitate si minimizeaza vibratiile in timpul prelucrarii.

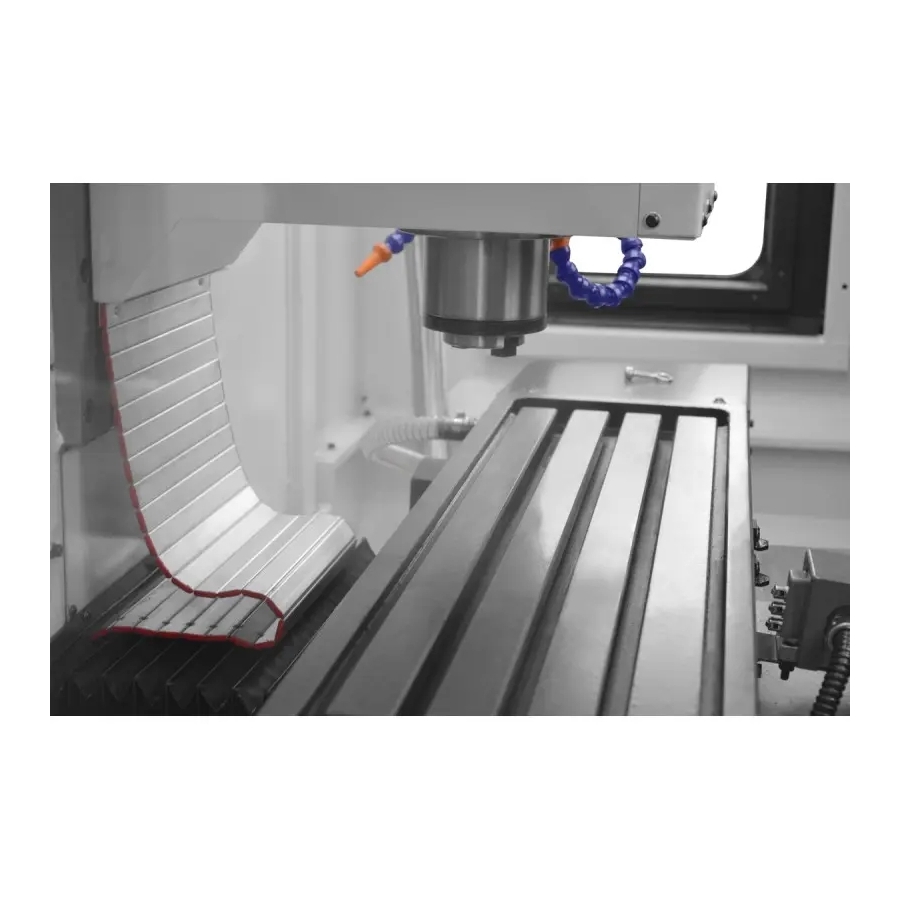

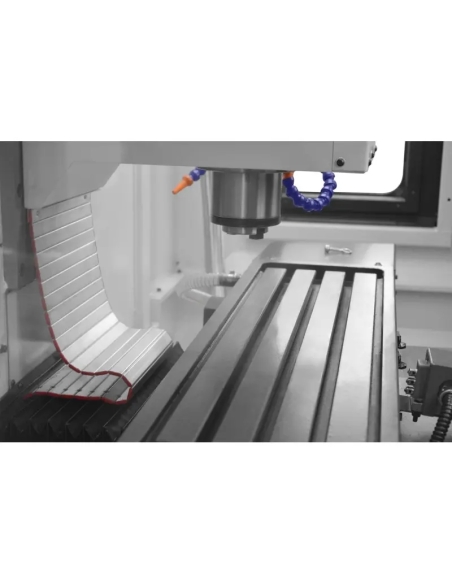

• Masa rotativa-inclinata Ø100 mm: Permite prelucrarea completa pe 5 axe cu domeniul axei B -110° la +30° si axa C 360°, ideala pentru detalii precise.

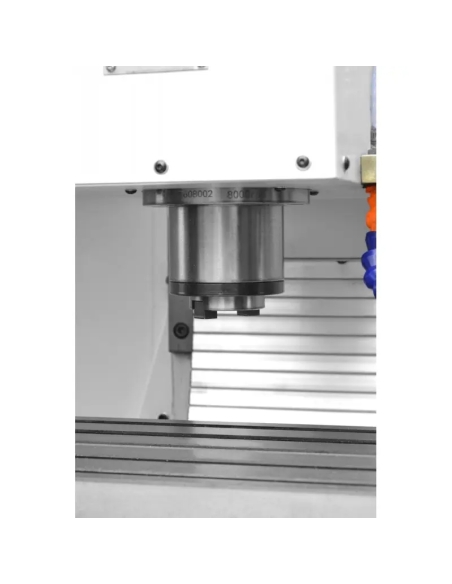

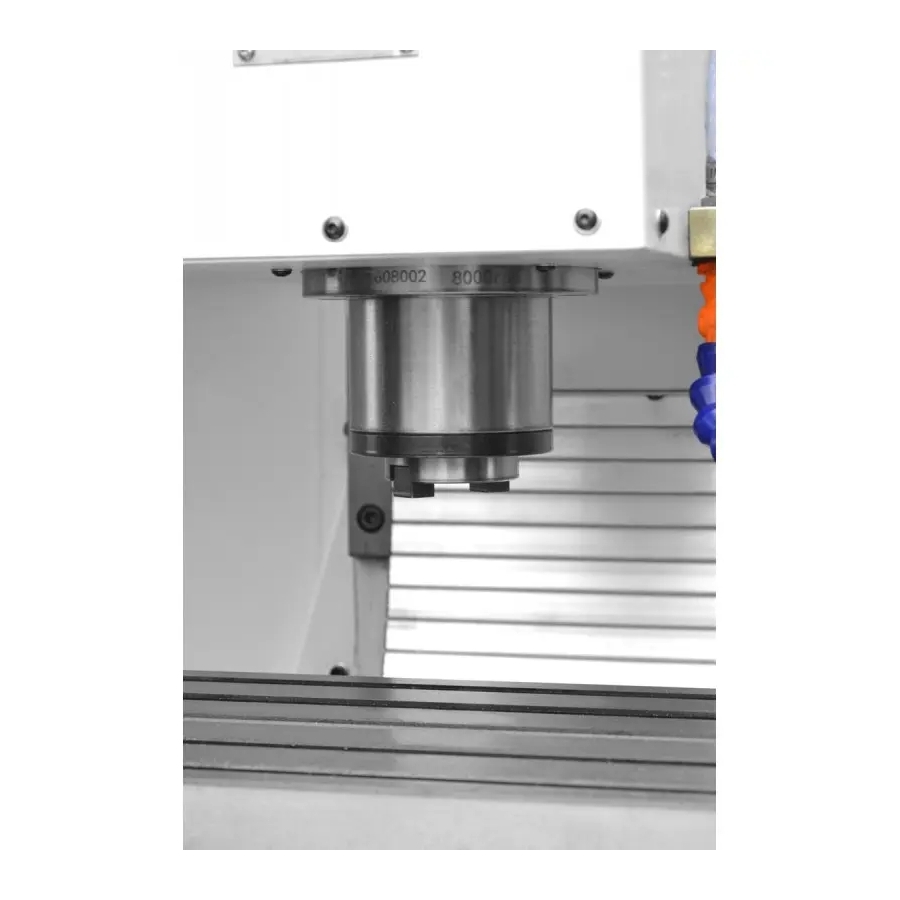

• Ax de mare viteza: Axul cu viteza de 8000 rot/min cu prindere BT30 (optiune BT40) si putere de 2,2 kW ofera o taiere eficienta.
• Ghidaje liniare: Ghidaje de inalta calitate pe axele X (400 mm), Y (250 mm), Z (380 mm) garanteaza miscari netede si precizie.
• Magazie de scule: Magazie cu 10 pozitii accelereaza procesele de productie prin schimbare automata.
• Sistem automat de ungere: Sistemul central de ungere reduce uzura componentelor, prelungind durata de viata a masinii.
• Carcasa ermetica: Protejeaza de contaminari si asigura siguranta operatorului.
• Sistem pneumatic: Sustine operatiunile precise si functiile automate ale masinii.

Precizie si performanta in munca

Centru de prelucrare CNC MILL 400 cu 5 axe ofera precizie exceptionala datorita controlului Siemens sau Fanuc cu interpolare completa pe 5 axe. Precizia de pozitionare ±0,005 mm si repetabilitatea ±0,003 mm permit prelucrarea detaliilor cu forme complicate cu deviatii minime. Avans rapid 6/5/4 m/min si optimizarea cailor sculei reduc timpul ciclului de productie.

Aplicatiile centrului de prelucrare vertical MILL 400 cu 5 axe

Centrele de prelucrare verticale precum MILL 400 cu 5 axe sunt utilizate in industrii care necesita o precizie maxima, inclusiv:

• Industria medicala: Productia de implanturi, instrumente chirurgicale si componente protetice.
• Industria orologiera: Prelucrarea microcomponentelor mecanismelor de ceas.
• Industria electronica: Fabricarea componentelor precise pentru dispozitive electronice.
• Micromecanica: Prototipare si productie de matrite mici, electrozi si insertii.

Masina este ideala pentru atelierele specializate in microprelucrare precisa si prototipare.

Echipament standard

• Sistem de control Siemens Sinumerik 808D sau Fanuc cu interpolare completa pe 5 axe
• Masa rotativa-inclinata Ø100 mm
• Ax 8000 rot/min cu prindere BT30
• Magazie de scule cu 10 pozitii
• Lampi de alarma cu 3 culori
• Iluminarea spatiului de lucru
• Carcasa ermetica
• Sistem automat de ungere
• Sistem pneumatic

Echipament optional

• Sistem de control Siemens Sinumerik 828D
• Ax 10000 sau 12000 rot/min
• Prindere ax BT40
• Racire prin ax (20 bar sau 40 bar)
• Axa a 4-a
• Convoyor pentru aschii cu container
• Separator de ulei
• Usi automate
• Proba de masurare a sculei Renishaw TS27R
• Proba de masurare a detaliului Renishaw OMP60

Parametrii tehnici

Controale CNC - Siemens si Fanuc

Centru de prelucrare MILL 400 cu 5 axe ofera sisteme avansate de control CNC, precum Siemens Sinumerik 808D, Siemens Sinumerik 828D si Fanuc Oi-TF, care asigura precizie, fiabilitate si usurinta in utilizare:

Siemens Sinumerik 808D

• Interfata intuitiva: Simplu de utilizat, ideal pentru ateliere mai mici si utilizatori incepatori.
• Fiabilitate: Constructie robusta rezistenta la conditii de munca dificile.
• Eficienta economica: Dedicat pentru aplicatii frezare si strunjire de baza.

Siemens Sinumerik 828D

• Capacitate de calcul ridicata: Permite prelucrarea dinamica si manipularea ciclurilor complexe.
• Integrare CAD/CAM: Faciliteaza cooperarea cu software-ul de proiectare.
• Functii avansate: Optimizare a cailor sculei si extindere cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: Fiabil in productia de serie si munca indelungata.
• Cicluri avansate de strunjire: Ideal pentru operatii precise de taiere.
• Utilizare intuitiva: Interfata clara accelereaza programarea.

Descarca instructiuni Siemens Sinumerik 828/840

Descarca instructiuni Siemens Sinumerik 808

Incredere in experienta CORMAK

Cu peste 20 de ani de experienta in furnizarea de masini industriale, CORMAK ofera centre de prelucrare CNC fiabile si suport tehnic cuprinzator. Masinile noastre indeplinesc standardele europene de siguranta, iar serviciul profesional de garantie si postgarantie asigura continuitatea productiei.

• 16 ani de experienta in service-ul controalelor CNC Siemens.
• Pe o suprafata de depozitare de peste 15.000 m² asteapta aproximativ 12.000 de masini si unelte.
• Oferim service profesional de garantie si postgarantie.
• Alegand CORMAK, ai certitudinea achizitionarii de la o firma poloneza cu certificare europeana de siguranta.

Intreaba despre detalii sau programeaza-te pentru o demonstratie a masinii! Contacteaza-ne
