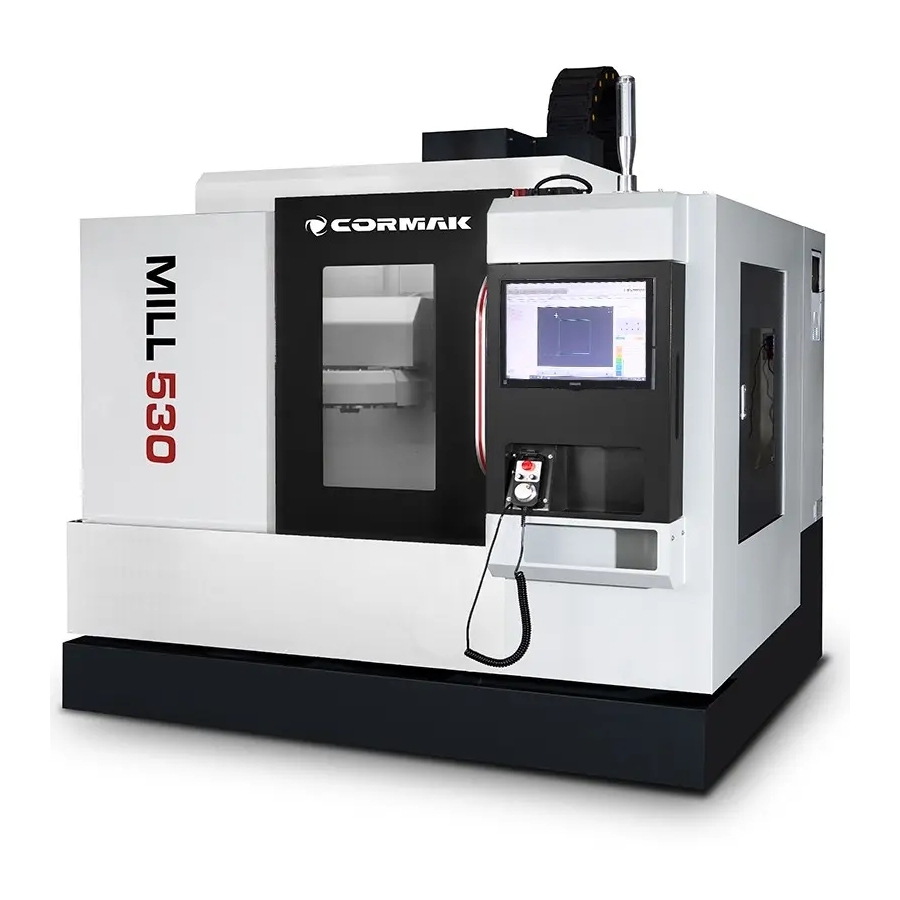

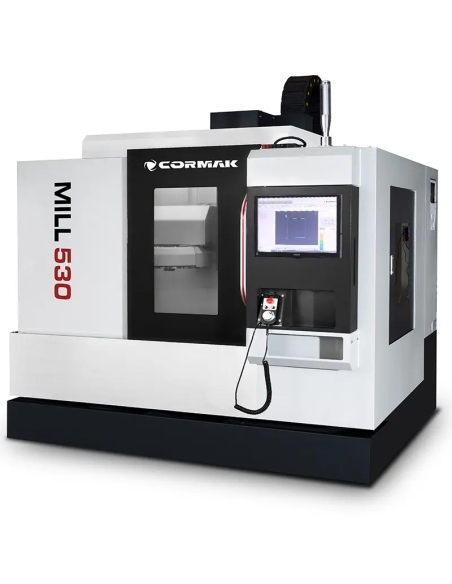

Centru de prelucrare CNC CORMAK MILL 530, 900 × 400 mm, Sinumerik 808 Advanced

Centrul de prelucrare CNC MILL 530, cu masă de 900 × 400 mm, este o freză verticală modernă, destinată prelucrării de precizie a metalelor. Mașina este echipată cu control CNC G-CODE, ceea ce asigură compatibilitate deplină cu sistemele CAD/CAM și programarea facilă a operațiunilor de frezare, găurire și filetare.

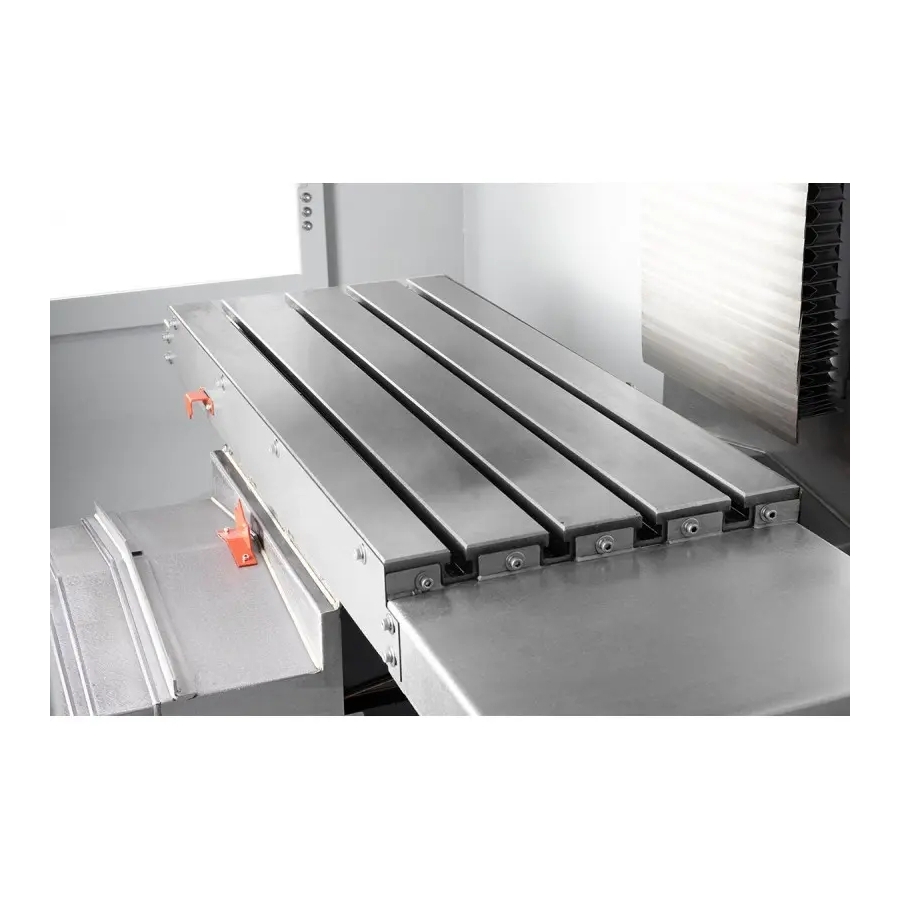

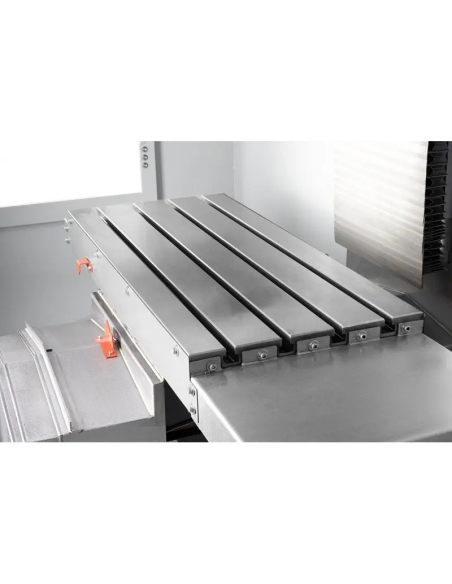

Construcția rigidă din fontă garantează funcționarea stabilă și o acuratețe ridicată a prelucrării. Masa de lucru 900 × 400 mm, arborele BT40 până la 8000 rpm și magazia de scule cu 16 poziții permit o producție eficientă atât unitară, cât și de serie.

Centrul CNC MILL 530 este ideal pentru unități de producție, sculării și ateliere CNC, oferind fiabilitate și precizie.

Construcția și tehnologia centrului de prelucrare

Centrul de prelucrare CNC MILL 530 a fost proiectat pentru precizie maximă și durabilitate. Componentele-cheie ale mașinii sunt:

• Cadru masiv: Construcția solidă asigură stabilitate în timpul prelucrării, reduce vibrațiile și crește durata de viață a mașinii.
• Ghidaje liniare: Ghidajele de înaltă calitate de pe axele X, Y și Z garantează mișcări line și precizie la nivel de 0,01 mm.
• Șuruburi cu bile: Șuruburile cu bile de precizie de pe cele trei axe oferă acuratețe și repetabilitate a mișcărilor.

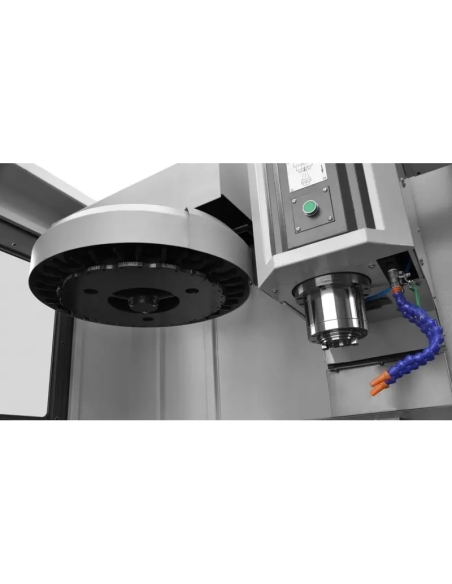

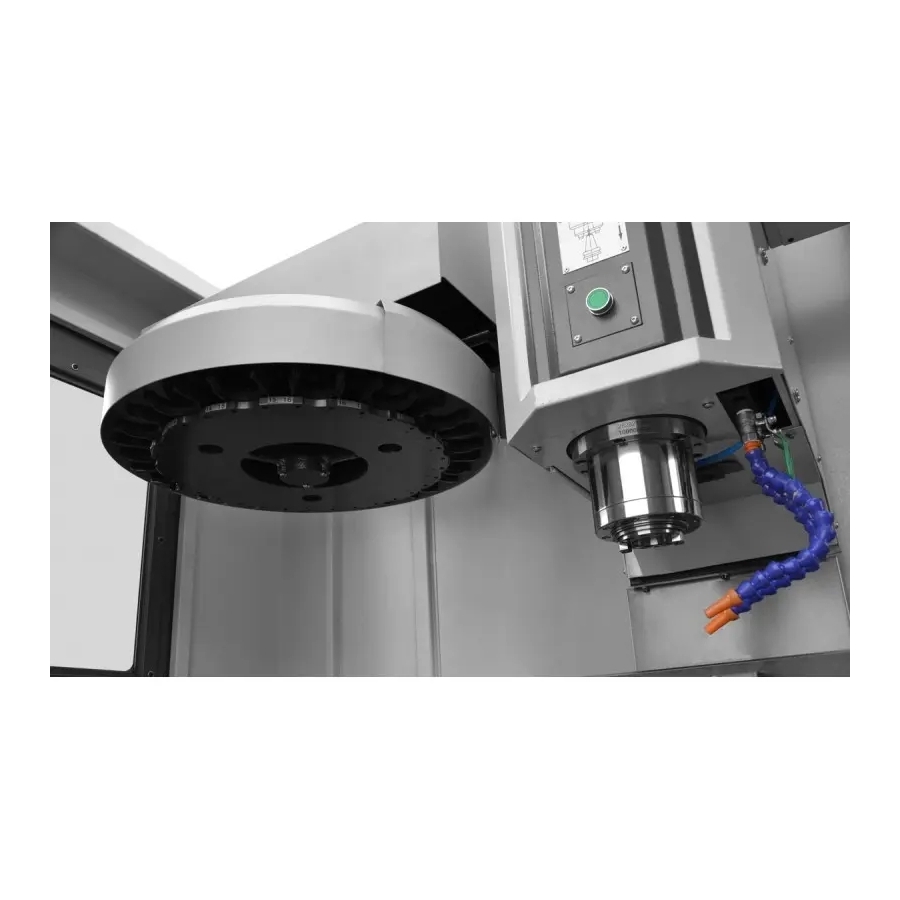

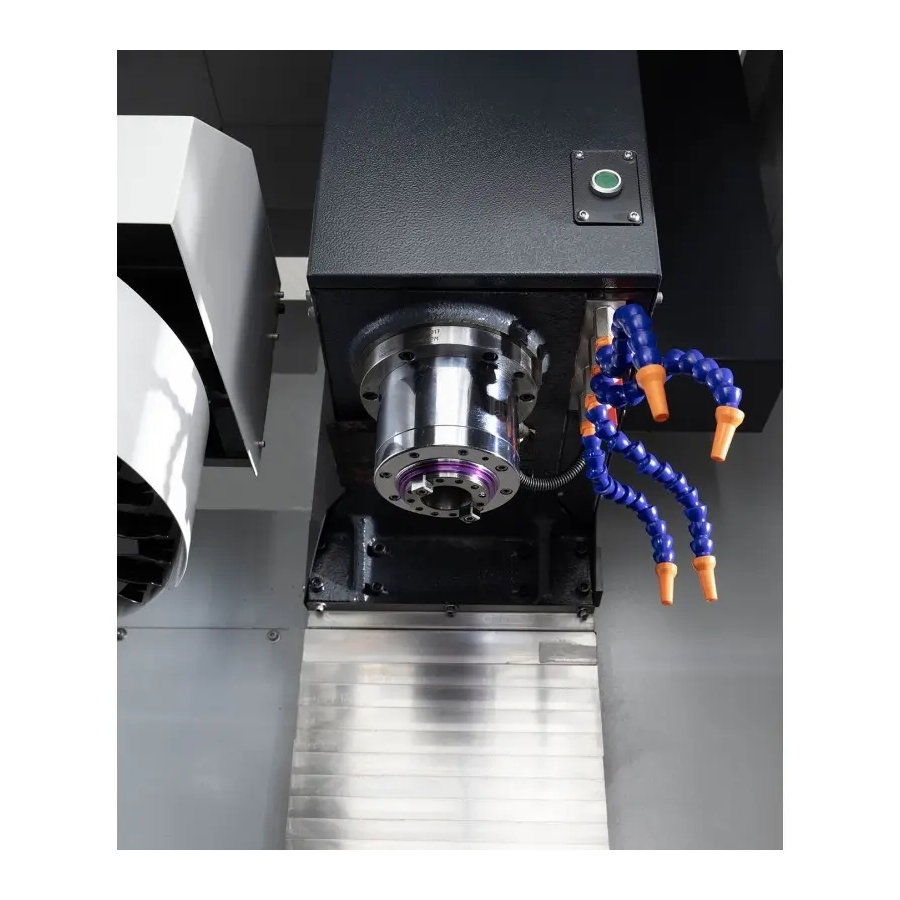

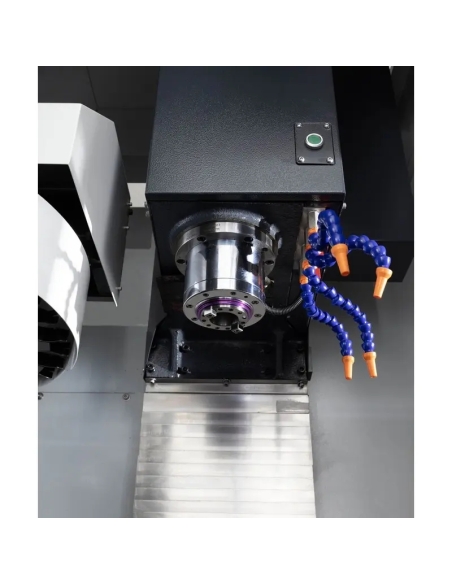

• Arbore BT40: Arborele rezistent, cu putere de 3,7 kW și turație de până la 8000 rpm, opțional 10 000 rpm, permite prelucrarea unei game largi de materiale.
• Servo-acționări: Asigură fluiditatea și dinamica mișcării, contribuind la eficiența ridicată a prelucrării.
• Cameră de lucru etanșă: Protejează împotriva prafului și impurităților, asigurând siguranța operatorului și curățenia mediului de lucru.
• Sistem de răcire: Pompa de lichid de răcire, cu putere de 480 W și debit de 2,5–3,3 m³/h, asigură evacuarea eficientă a căldurii în timpul prelucrării.

Precizie și productivitate

Centrele de prelucrare CNC, precum MILL 530, combină tehnologia avansată cu o construcție robustă, oferind rezultate excelente în prelucrarea prin așchiere. Precizia mare de poziționare, de 0,01 mm, și avansurile rapide ale axelor, de 14 m/min pentru X și Y și 11 m/min pentru Z, permit executarea rapidă a operațiunilor complexe de frezare. Datorită controlului CNC avansat, mașina permite programarea exactă și optimizarea traseelor sculei, reducând timpul de prelucrare și crescând calitatea pieselor.

Utilizarea centrului de frezare pentru metal

Centrele verticale de prelucrare MILL 530 sunt utilizate în diverse sectoare industriale, precum:

• Industria auto: Producția de componente precise pentru motoare, cutii de viteze și alte ansambluri.
• Industria aeronautică: Prelucrarea aliajelor ușoare și a materialelor cu rezistență ridicată.
• Construcția de mașini: Realizarea matrițelor, ștanțelor și a altor elemente care necesită precizie maximă.
• Ateliere mici și medii: Potrivit pentru producția de serie și unitară, datorită operării simple și flexibilității.

Mașina este potrivită pentru unitățile de producție care au nevoie de un centru de prelucrare fiabil și versatil pentru prelucrarea metalelor și a altor materiale.

Parametri tehnici – MILL 530

Echipare standard

• Control CNC G-CODE
• Arbore 8000 rpm
• Magazie cu 16 scule
• Lămpi de alarmă tricolore
• Iluminare
• Sistem de răcire închis
• Carcasă etanșă a mașinii

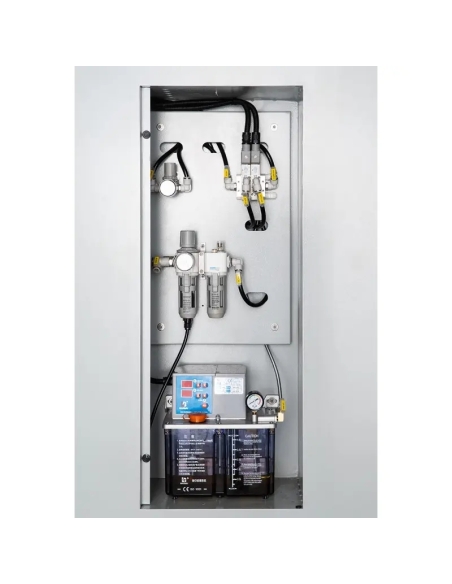

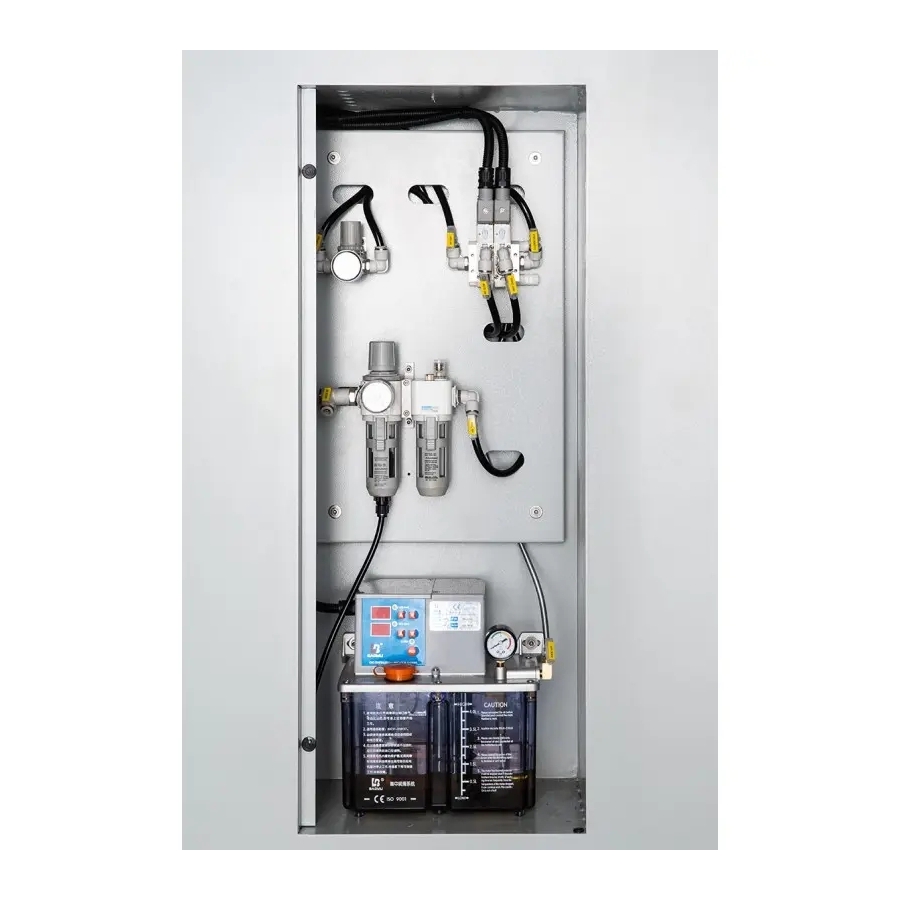

• Sistem automat de ungere
• Sistem pneumatic

Echipare opțională

• Control SINUMERIK 828D, SINUMERIK 808 Advanced
• Control FANUC Oi-TF
• Magazie orizontală de scule (24)
• Răcire prin arbore
• Arbore 12 000 rpm
• Evacuare așchii
• Sondă de măsurare a sculei
• Sondă de măsurare a piesei
• A 4-a axă

Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Centrul de prelucrare MILL 530 este echipat cu sisteme profesionale de comandă de la producători recunoscuți: Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru diverse cerințe de producție, de la operațiuni simple până la procese complexe de prelucrare.

Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază

Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru unități mici și medii. Caracteristicile sale principale sunt:

• Operare intuitivă: Interfața grafică și funcția Teach-In simplifică programarea, reducând la minimum timpul de instruire a operatorilor.
• Fiabilitate ridicată: Construcția robustă, rezistentă la praf și umiditate, oferă stabilitate în condiții dificile de atelier.
• Compatibilitate: Este dedicată mașinilor cu cerințe standard și permite integrarea ușoară a servo-acționărilor SIEMENS.
• Eficiență: Consumul redus de energie și cerințele minime de întreținere sunt potrivite pentru utilizatorii aflați la început în domeniul CNC.

Comenzi CNC – Siemens și Fanuc

Centrul de prelucrare MILL 530 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și operare ușoară.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: Ușor de utilizat, potrivită pentru ateliere mai mici și utilizatori aflați la început.
• Fiabilitate: Construcție robustă, rezistentă la condiții industriale dificile.
• Eficiență economică: Dedicată aplicațiilor de bază pentru strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: Permite prelucrări dinamice și rularea ciclurilor complexe.
• Integrare cu CAD/CAM: Facilitează colaborarea cu software-ul de proiectare.
• Funcții avansate: Permite optimizarea traseelor sculei și extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: Oferă fiabilitate în producția de serie și în funcționarea îndelungată.
• Cicluri avansate de strunjire: Potrivite pentru operațiuni de așchiere de precizie, precum strunjirea filetelor și canelarea.
• Operare intuitivă: Interfața clară accelerează programarea.

Experiența CORMAK

Cu peste 20 de ani de experiență în furnizarea de utilaje industriale, CORMAK oferă soluții pentru industrie. Centrele de prelucrare sunt proiectate conform standardelor de calitate și siguranță, confirmate prin certificări europene.
