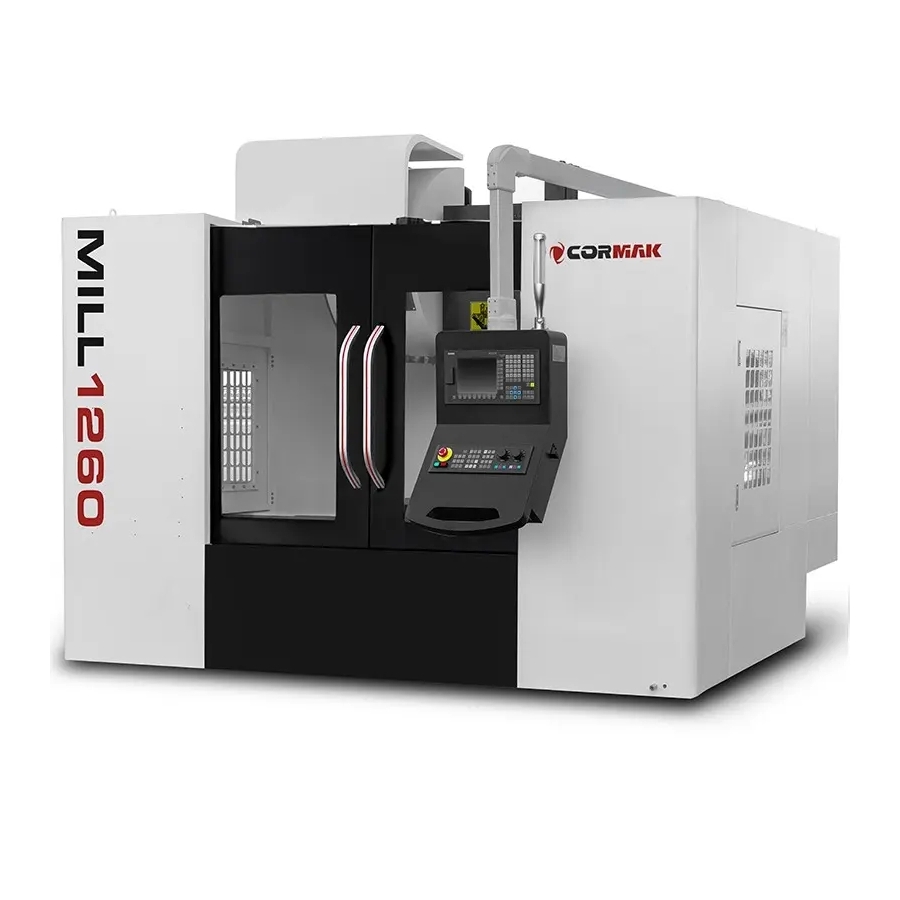

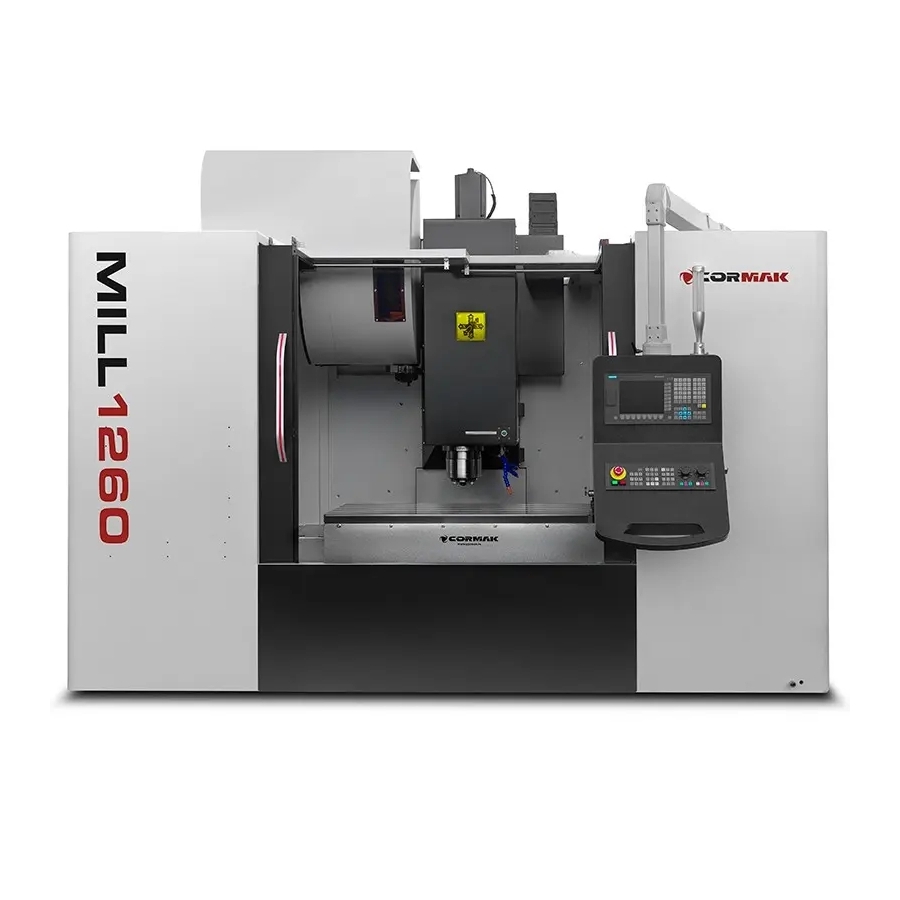

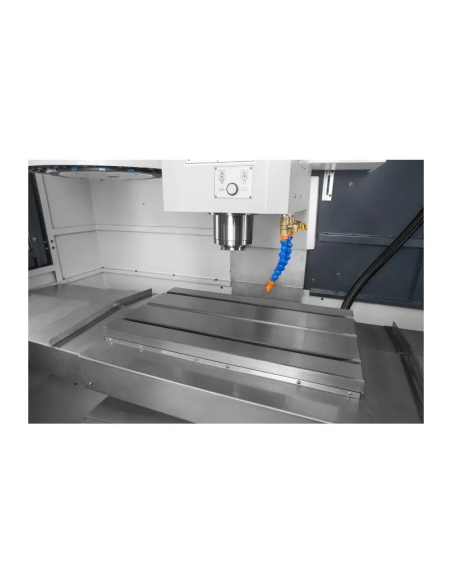

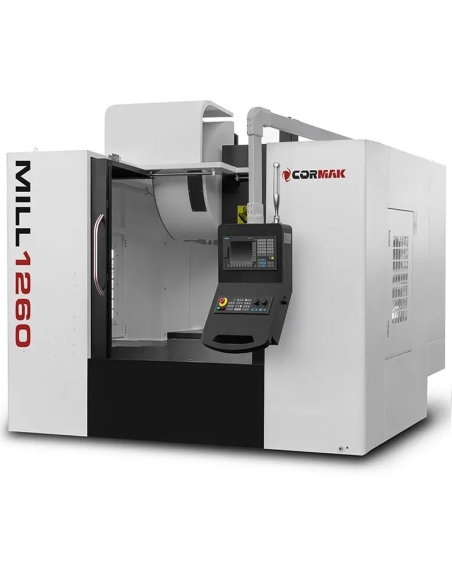

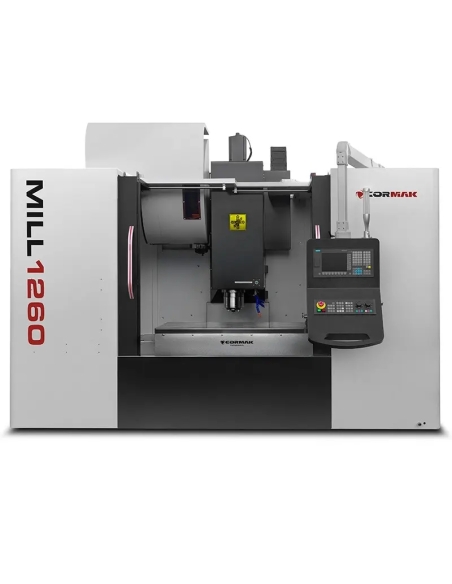

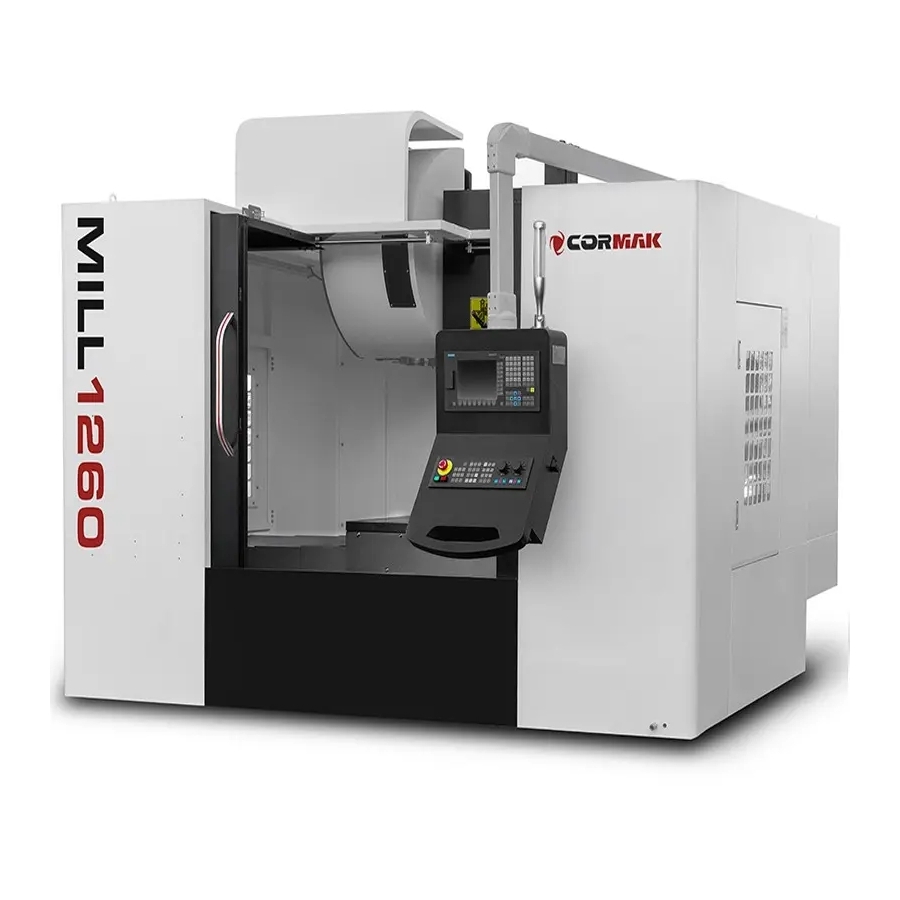

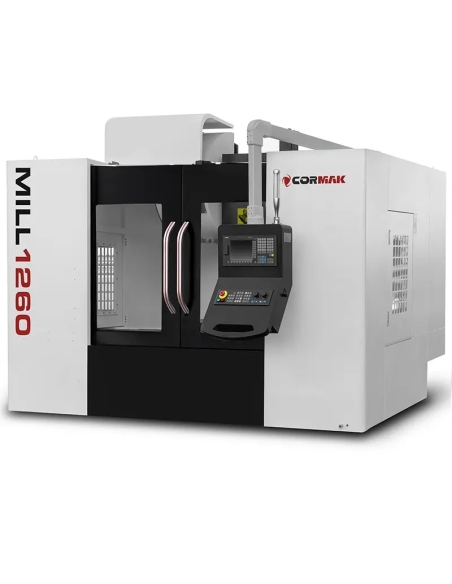

Centru de prelucrare CNC CORMAK MILL 1260, 1200 × 600 mm, Siemens SINUMERIK

Centrul de prelucrare MILL 1260 este un centru vertical CNC avansat, conceput pentru prelucrarea metalului cu precizie și productivitate ridicată în aplicații industriale solicitante. Datorită construcției robuste și tehnologiilor moderne, oferă o calitate excelentă a pieselor și fiabilitate pe termen lung.

Principalele avantaje ale centrului de prelucrare MILL 1260

Centrul vertical MILL 1260 este o soluție care îmbină tehnologia avansată cu o construcție masivă, oferind un avantaj în procesele de producție exigente. Această mașină este alegerea ideală pentru companiile care caută centre de prelucrare CNC ce oferă precizie, eficiență și durabilitate. Beneficiile cheie includ:

• Precizie maximă a prelucrării: datorită ghidajelor liniare de cea mai bună calitate și șuruburilor cu bile de precizie, mașina atinge o acuratețe de poziționare de 0,02 mm, ideală pentru piese cu geometrii complexe.
• Stabilitate excepțională: corpul masiv din fontă, cu o greutate de 6560 kg, minimizează vibrațiile, asigurând fiabilitate la prelucrarea pieselor de până la 600 kg.
• Productivitate ridicată: arborele principal cu putere de 7,5 kW, opțional 12 kW, și turație de până la 8000 rot/min, opțional 12 000 rot/min, împreună cu avansul rapid de 24/24/12 m/min, reduc semnificativ timpul ciclului de producție.
• Siguranța operatorului: camera de lucru etanșă protejează împotriva prafului și a așchiilor, creând un mediu de lucru sigur și ergonomic.
• Flexibilitate de configurare: posibilitatea de extindere cu sisteme avansate de comandă, Siemens 828D, Fanuc Oi-TF, a 4-a axă și răcire prin arbore permite adaptarea mașinii la cerințe specifice de producție.

Construcție și tehnologie – centrul de prelucrare MILL 1260

Centrul de frezare MILL 1260 a fost proiectat pentru durabilitate maximă și precizie în condiții industriale dificile. Componentele esențiale includ:

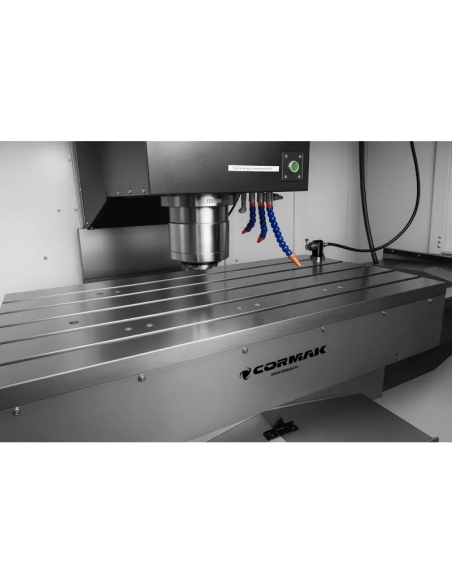

• Corp masiv din fontă: cu o greutate de 6560 kg, oferă rigiditate excelentă și reducerea vibrațiilor, esențială la prelucrarea materialelor dure.

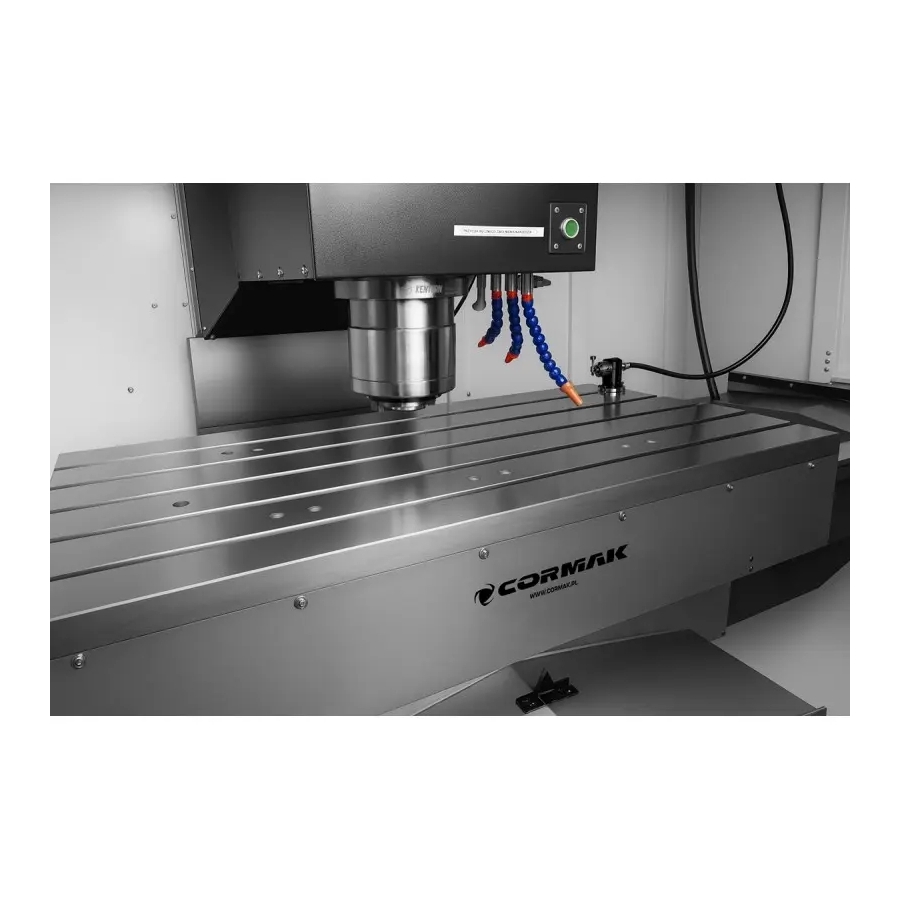

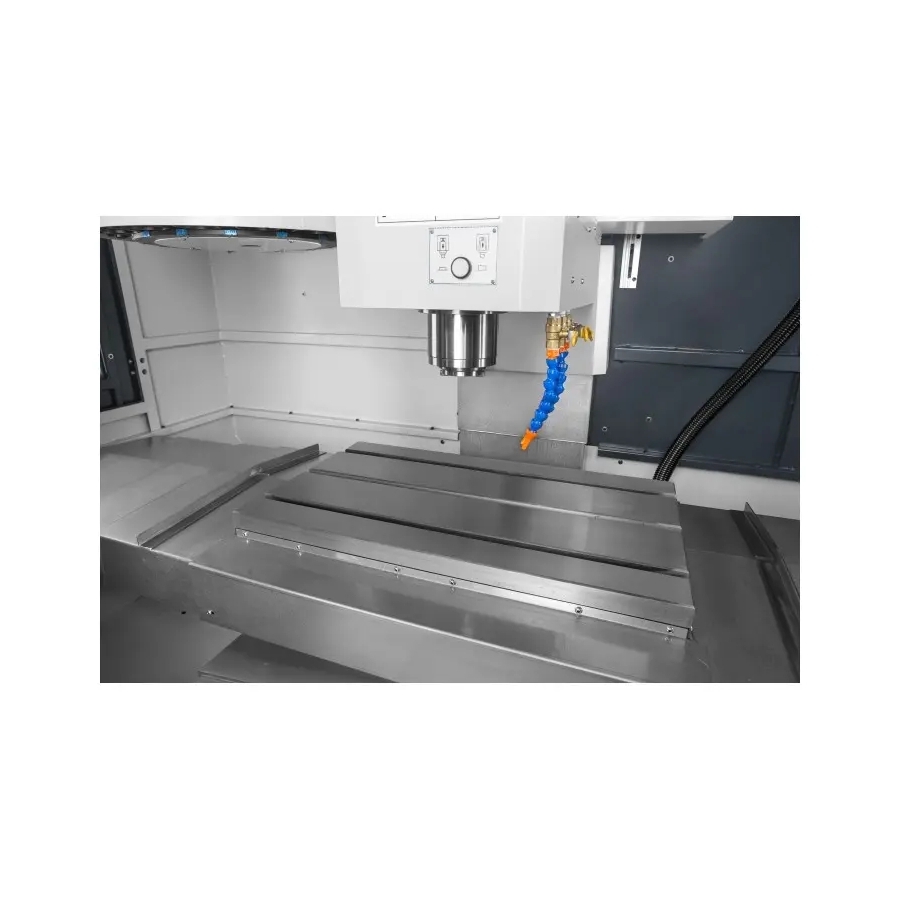

• Ghidaje liniare: ghidajele de calitate pe axele X, Y, Z garantează mișcări line și precizie la avans rapid de 24 m/min.

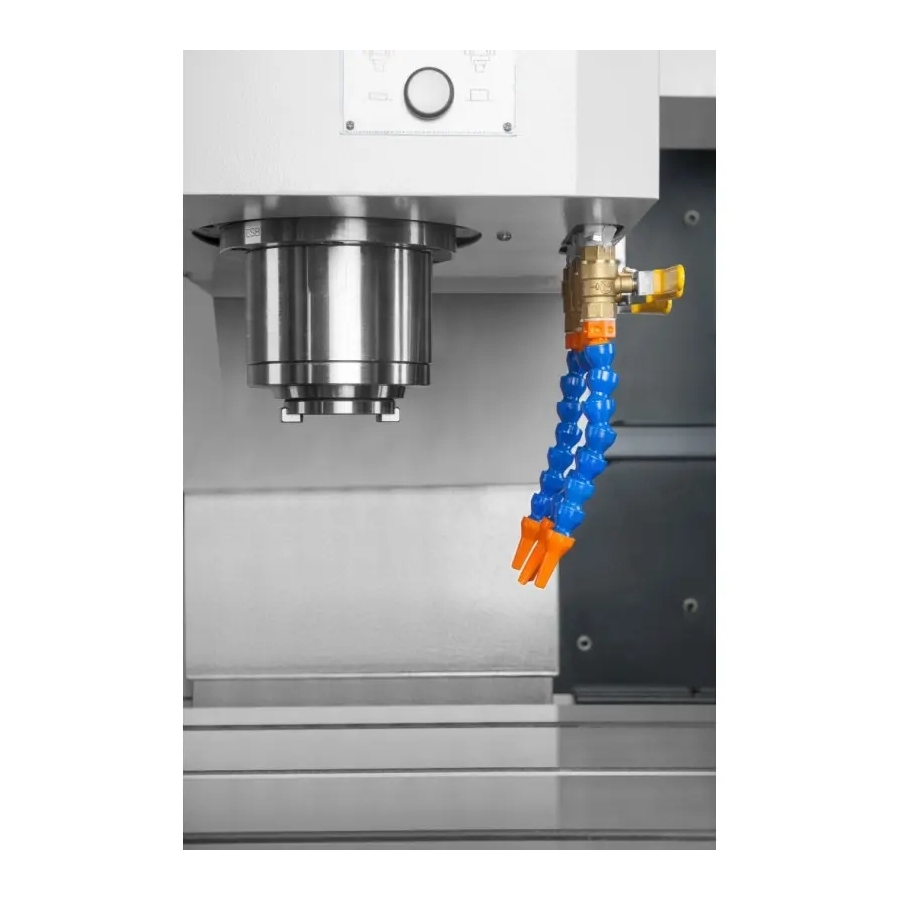

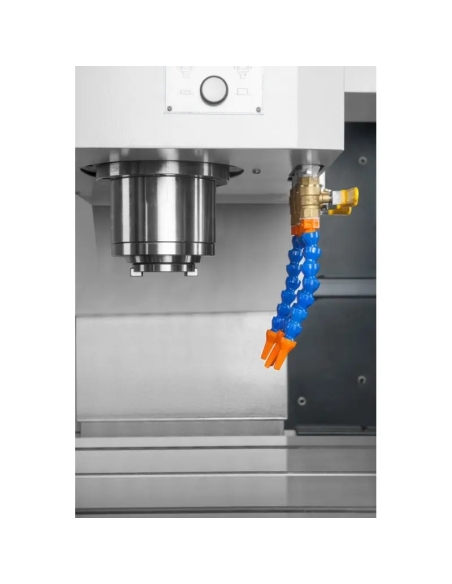

• Arbore BT40: cu putere de 7,5 kW, opțional 12 kW, și turație de până la 8000 rot/min, asigură o așchiere eficientă.
• Șuruburi cu bile: șuruburi de precizie pe toate cele trei axe pentru acuratețe ridicată și repetabilitatea mișcărilor.
• Servomotoare Siemens: asigură mișcări fluide și eficiente, optimizând procesul de prelucrare.
• Sistem automat de ungere: reduce uzura componentelor și prelungește durata de viață a mașinii.

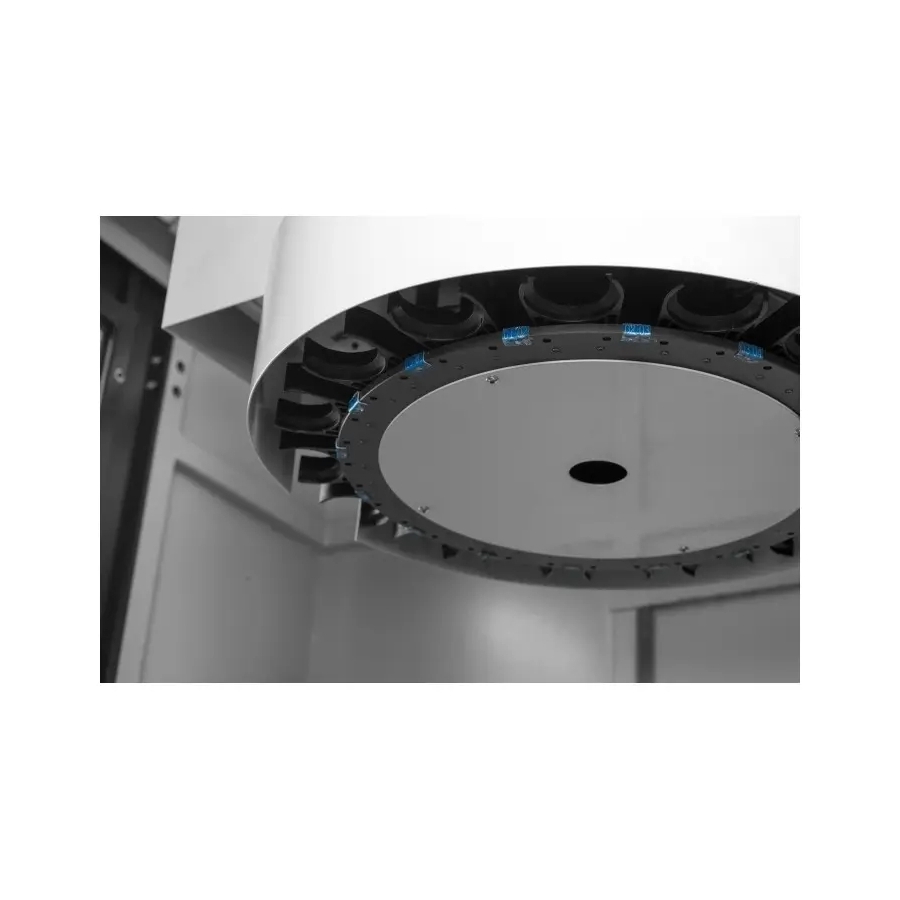

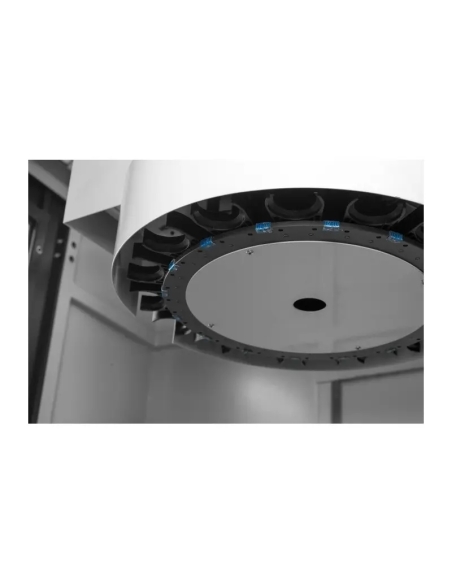

• Magazie de scule: magazia cu 16 poziții, opțional 24, permite schimbarea rapidă a sculelor, crescând eficiența.

Precizie și eficiență în lucru

Centrul CNC MILL 1260 garantează precizie înaltă datorită soluțiilor tehnologice avansate. Acuratețea de poziționare de 0,02 mm și avansul rapid de 24/24/12 m/min permit prelucrarea eficientă a pieselor cu forme complexe. Sistemele de comandă moderne, precum Siemens Sinumerik sau Fanuc Oi-TF, optimizează traiectoriile sculei, reduc timpul de producție și minimizează erorile.

Aplicații ale centrului vertical de prelucrare MILL 1260

Centrele verticale de prelucrare precum MILL 1260 sunt utilizate în numeroase sectoare industriale, inclusiv:

• Industria auto: producția de componente de precizie, precum piese de motor, transmisii și sisteme de suspensie.
• Industria aeronautică: prelucrarea pieselor cu toleranțe ridicate, de exemplu componente de turbine sau elemente structurale.
• Construcția de mașini: fabricarea componentelor pentru echipamente industriale și unelte de precizie.
• Industria sculelor: producția de matrițe de injecție, ștanțe și alte elemente care necesită precizie mare.

Mașina este ideală pentru unități de producție mari, care au nevoie de fiabilitate și randament ridicat.

Echipare standard

• Sistem de comandă SIEMENS SINUMERIK 808 Advanced
• Arbore 8000 rot/min
• Magazie de scule cu 16 poziții
• Lămpi de alarmă tricolore
• Iluminare LED
• Sistem de răcire în circuit închis
• Carcasă etanșă
• Sistem automat de ungere
• Sistem pneumatic
• Dulap electric ventilat
• Carcasare completă cu 1 ușă frontală culisantă
• Uși laterale de inspecție (2 buc.)
• Roată manuală electronică cu oprire de urgență
• Termostabilizator pentru arbore
• Pregătire pentru montarea axei a 4-a
• Servomotoare Siemens/Fanuc pe toate cele 3 axe

Echipare opțională

• Sisteme de comandă Siemens Sinumerik 808D, 828D sau Fanuc Oi-TF
• Arbore cu acționare directă BT40-12000 rot/min
• Arbore BT40-10000 rot/min
• Răcire prin arbore (20 bar)

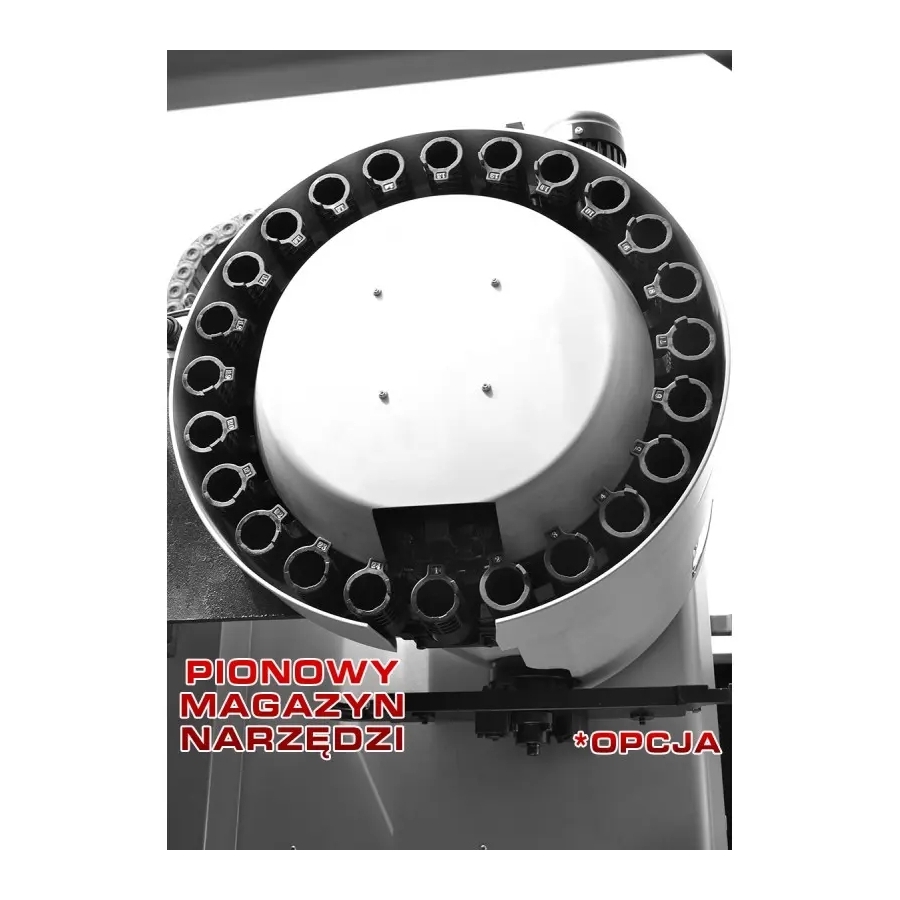

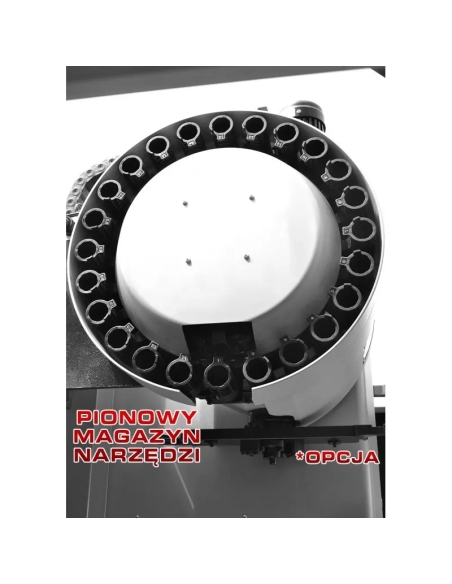

• Magazie de scule tip tambur cu 24 locuri
• Transportor de așchii cu lanț sau melc
• Sondă pentru piesă Renishaw OMP60
• Sondă de măsurare a sculelor Renishaw TS27R
• Cicluri de măsurare Renishaw
• Separator de ulei și lichid de răcire
• Extractor de ceață de ulei
• Senzor pentru ușă deschisă
• Uși automate
• Manual Guide 0i (pentru comanda Fanuc Oi)
• Shop MILL (pentru comanda Sinumerik 828)
• Rigle de măsurare pentru 3 axe
• A 4-a axă CNC cu contrapunct
• Mandrină de strung Fi 200mm/250mm pentru axa a 4-a
• Orientare automată a arborelui

Parametri tehnici – MILL 1260

Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Centrul de prelucrare MILL 1260 este echipat cu sisteme profesionale de comandă de la producători renumiți: Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru diverse cerințe de producție, de la operații simple la procese complexe de prelucrare.

Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază

Siemens Sinumerik 808D este o comandă CNC economică dedicată strungurilor și frezelor din clasa de bază, ideală pentru ateliere mici și medii. Caracteristicile sale principale sunt:

• Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea, reducând la minimum timpul de instruire al operatorilor.
• Fiabilitate ridicată: construcție robustă, rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
• Compatibilitate: dedicat mașinilor cu cerințe standard, cu integrarea facilă a acționărilor servo SIEMENS.
• Optimizarea consumului: consum redus de energie, ideal pentru utilizatorii aflați la început cu CNC.

Comenzi CNC – Siemens și Fanuc

Centrul de prelucrare MILL 1260 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și operare ușoară.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: ușor de utilizat, ideală pentru ateliere mai mici și utilizatori începători.
• Fiabilitate: construcție rezistentă la condiții industriale dificile.
• Utilizare: dedicat aplicațiilor de bază de strunjire și frezare.

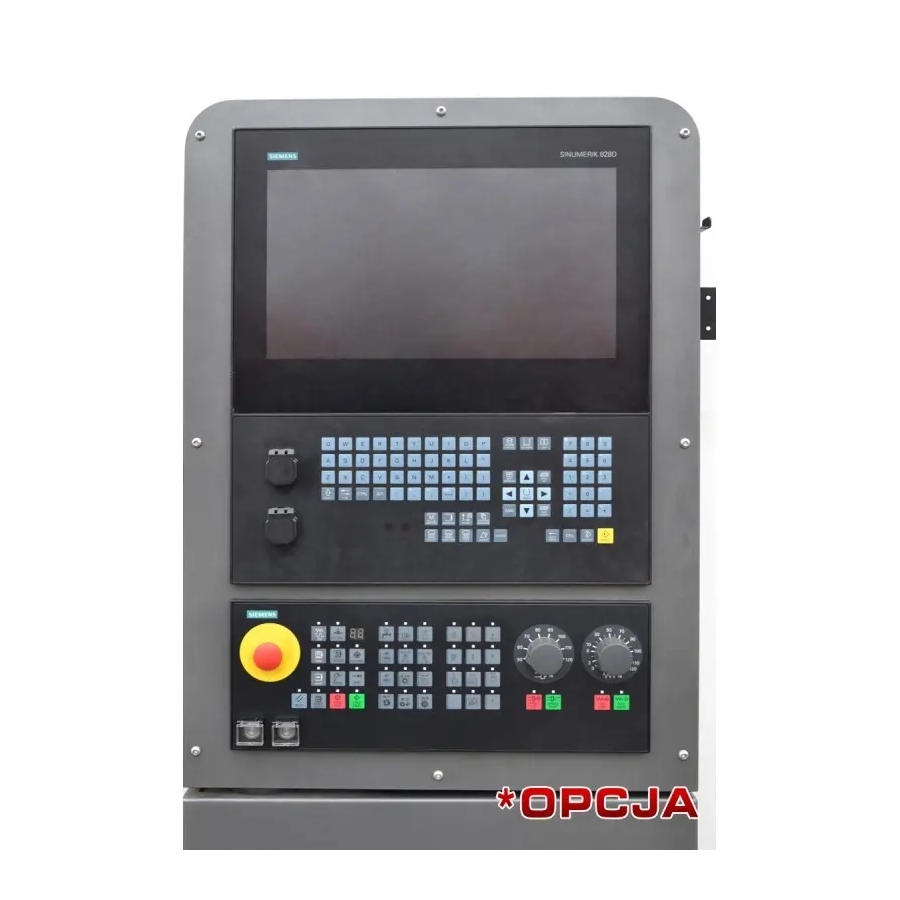

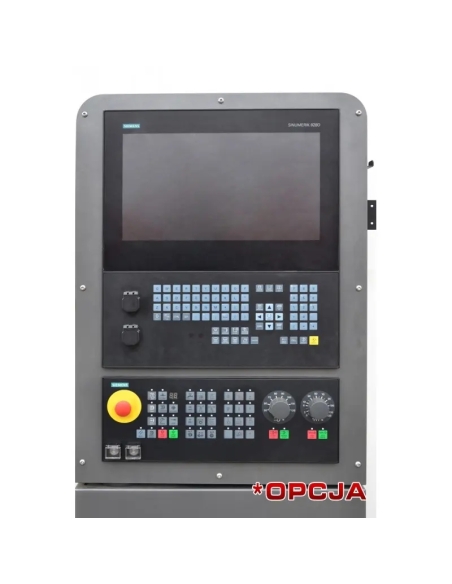

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrări dinamice și gestionarea ciclurilor complexe.
• Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
• Funcții avansate: optimizarea traiectoriilor sculei și posibilitatea de extindere cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: fiabilitate în producția de serie și în funcționarea îndelungată.
• Cicluri avansate de strunjire: ideal pentru operații precise de așchiere, precum filetare și canelare.
• Operare intuitivă: interfața clară accelerează programarea.
