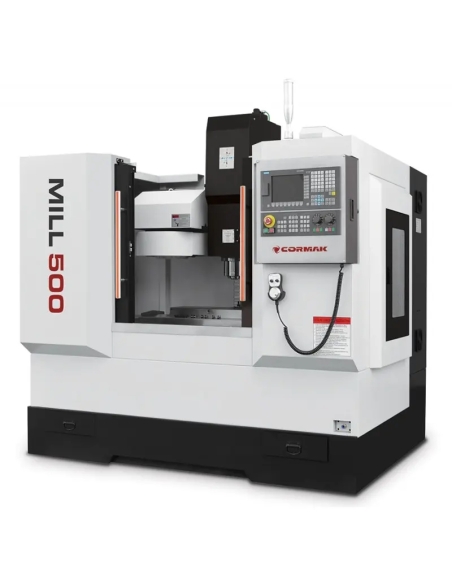

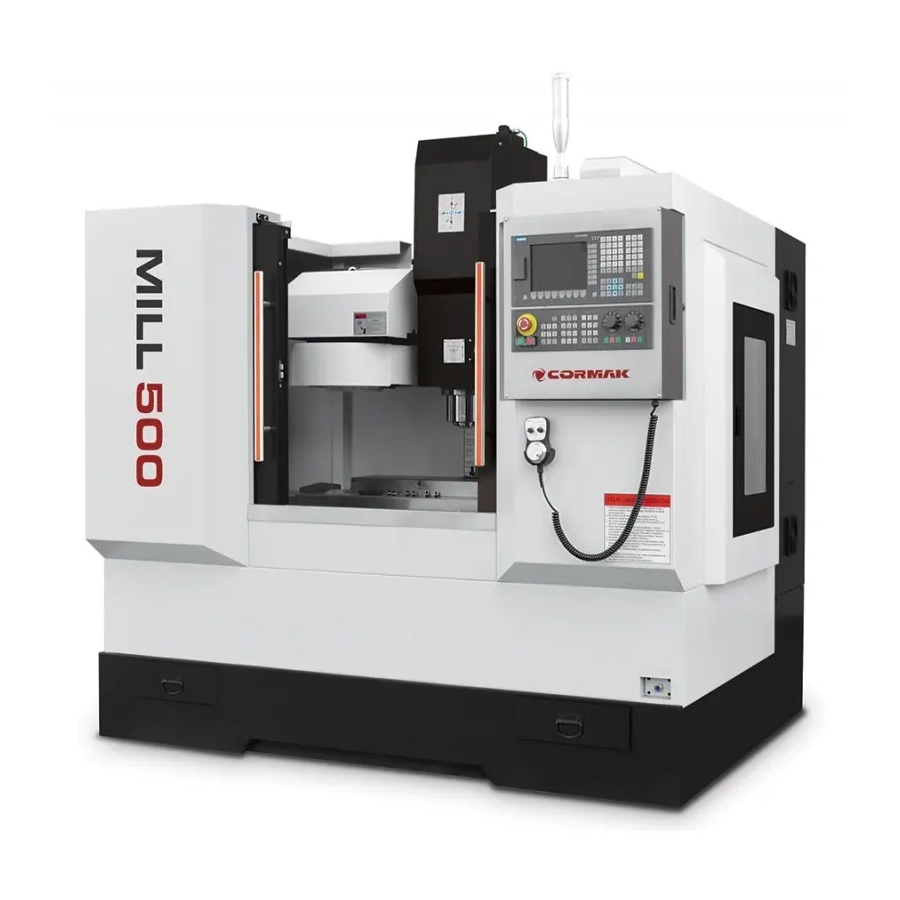

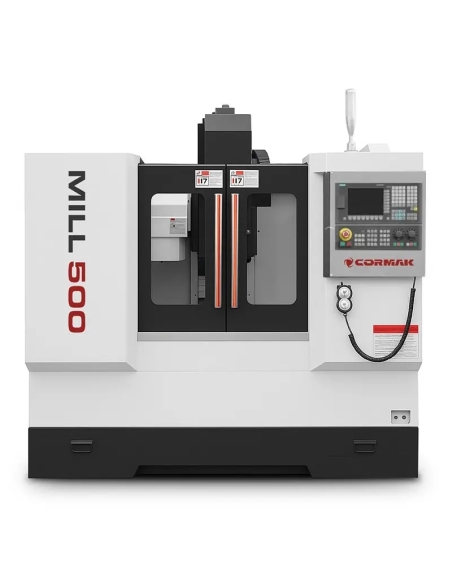

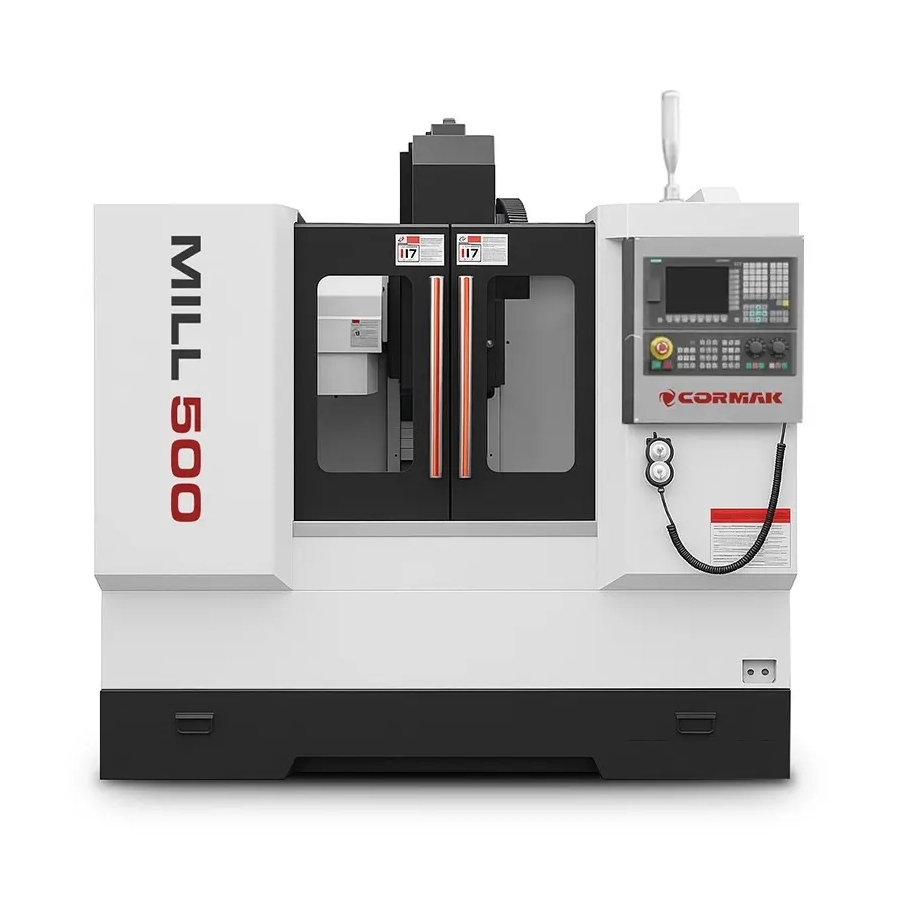

Centru de prelucrare CNC CORMAK MILL 500, 800 × 260 mm, Siemens Sinumerik
Centrul de prelucrare MILL 500 este un centru CNC vertical modern, cu performanțe ridicate, proiectat pentru prelucrarea metalelor cu precizie și fiabilitate. Datorită construcției compacte, controlului profesional SIEMENS SINUMERIK 808 Advanced și tehnologiei mecanice avansate, reprezintă o soluție optimă pentru ateliere mici și medii, departamente de prototipare și sculării.
Principalele avantaje ale mașinii
- Cadru masiv: construcția rigidă asigură stabilitate și reduce vibrațiile în timpul prelucrării.
- Ghidaje liniare de precizie: pe toate axele oferă repetabilitate ridicată și mișcare lină.
- Cabină de lucru etanșă: protejează operatorul și zona din jur împotriva așchiilor și a lichidului de răcire.
- Șuruburi cu bile: pe axele X, Y și Z asigură joc minim și acuratețe maximă.
- Servomotoare SIEMENS: garantează fluiditate și dinamică ridicată a mișcărilor pe axe.
Construcție și tehnologie
- Arbore principal 8000 rpm: ideal pentru frezarea oțelului, aluminiului și a materialelor plastice tehnice.
- Magazie cu 10 poziții: permite schimbarea rapidă a sculelor și automatizarea procesului.
- Sistem de ungere automată: asigură operare fără întreținere frecventă și durată mare de viață a componentelor mecanice.
- Sistem pneumatic: susține funcționarea apărătorilor, prinderilor și a sistemelor de siguranță.

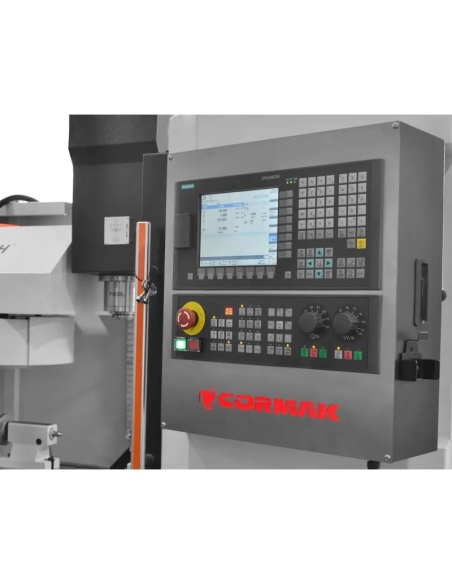

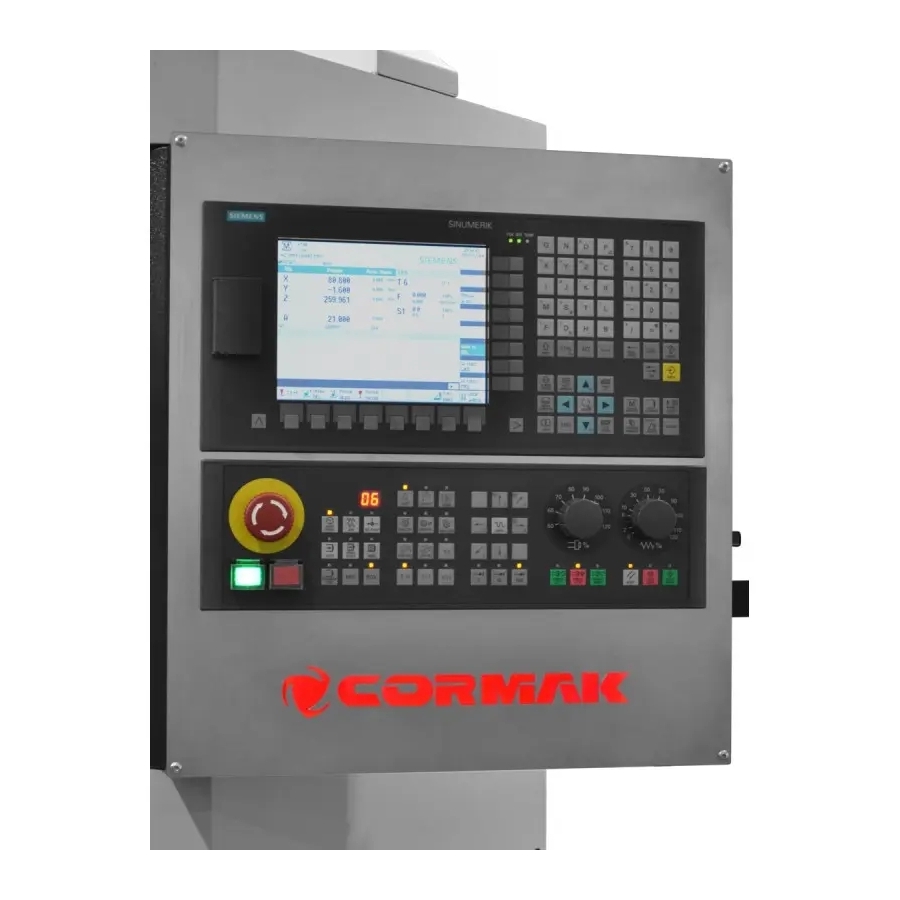

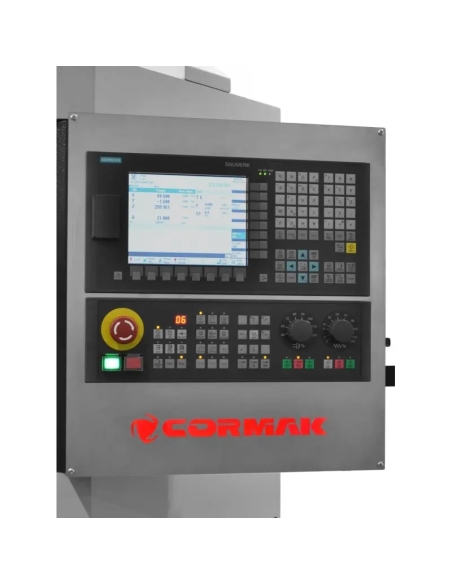

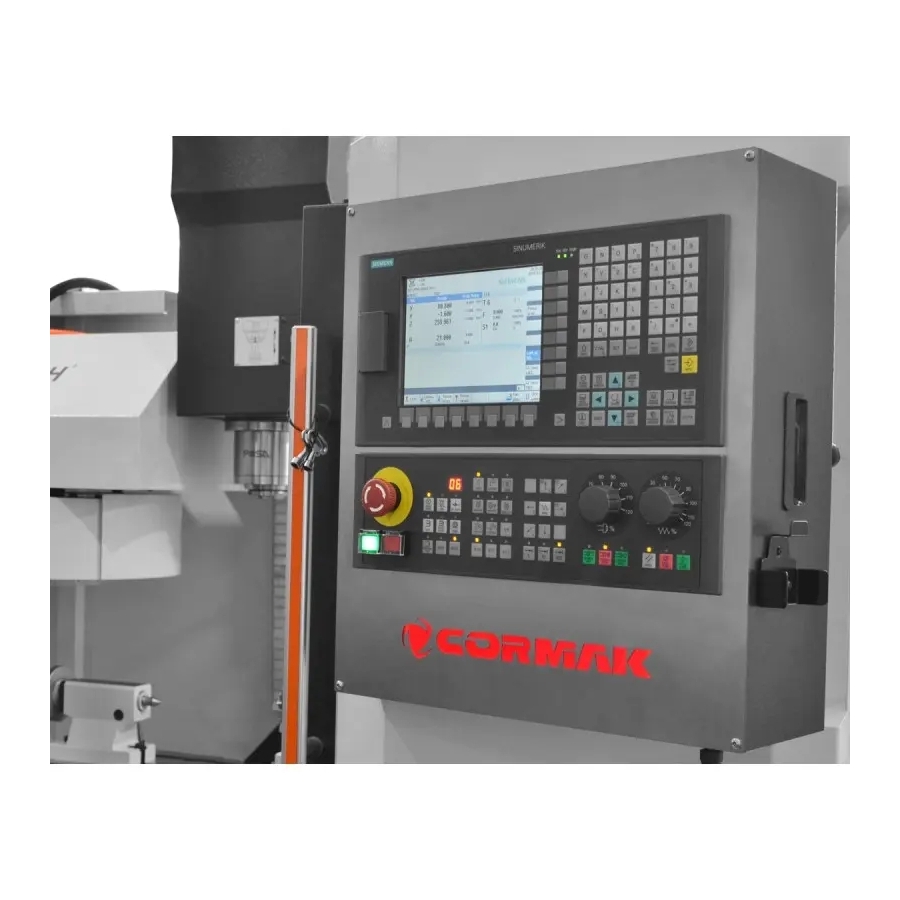

- Panou operator Siemens 808D: compact și ergonomic, cu interfață clară și ușor de utilizat.
Precizie și productivitate
- Precizie de poziționare: ±0,02 mm
- Repetabilitate de poziționare: ±0,01 mm
- Viteze de deplasare rapidă: 10/10/8 m/min
- Viteză de avans de lucru: 2,6-2500 mm/min
- Cuplu servomotoare X/Y/Z: 6/6/7,7 Nm
Domenii de utilizare
Centrele CNC din seria MILL 500 sunt utilizate în:
- Producția de piese de precizie din metal și materiale plastice.
- Sculării și ateliere de prototipare.
- Companii industriale mici și mijlocii.
- Sectorul educațional și tehnic, inclusiv școli CNC.
- Prelucrare de serie și unicat.
Parametri tehnici – MILL 500
| Dimensiuni masă | 800x260 mm |
| Conul nasului arborelui | BT30 (opțiune BT40) |
| Cursă axă X | 500 mm |
| Cursă axă Y | 320 mm |
| Cursă axă Z | 420 mm |
| Distanța dintre vârful arborelui și suprafața mesei | 90-470 mm |
| Deplasări rapide | 10/10/8 m/min |
| Viteză de avans | 2,6-2500 mm/min |
| Cuplu servo axă X/Y/Z | 6/6/7,7 Nm |
| Precizie de poziționare | ±0,02 mm |
| Repetabilitate | ±0,01 mm |
| Viteză maximă arbore | 8000 rpm |
| Număr de scule în magazie | 10 |
| Putere motor | 3,7 kW |
| Control | SINUMERIK 808D |
| Greutate | 2100 kg |
| Dimensiuni | 2100x1800x2200 mm |
Echipare standard
- Control SIEMENS SINUMERIK 808 Advanced
- Acționări servo SIEMENS
- Arbore principal 8000 rpm
- Magazie de scule cu 10 poziții
- Carcasă de lucru etanșă
- Sistem automat de ungere
- Sistem pneumatic
- Iluminare LED
- Lampă de alarmă în 3 culori
- Mandrină de strung, contrapunct
Echipare opțională

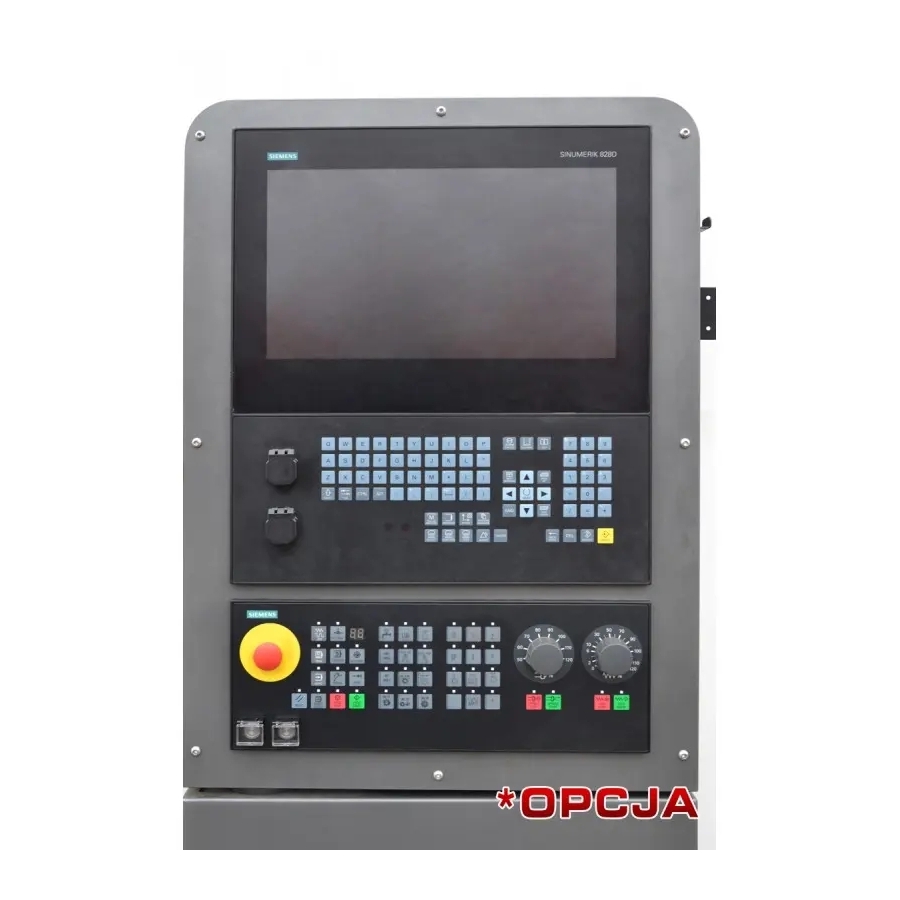

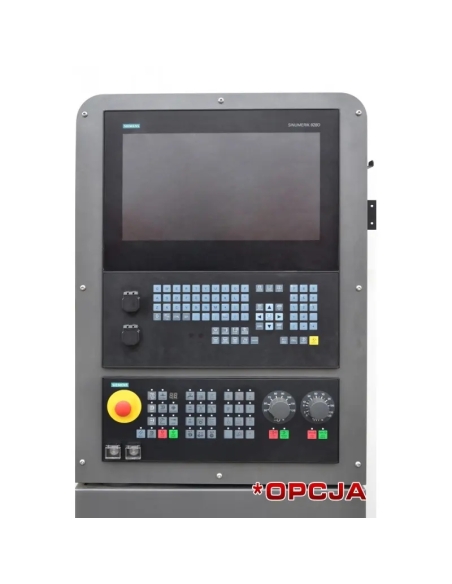

- Sistem de control Siemens 828D
- Turație arbore 10 000 / 12 000 rpm
- Răcire prin arbore
- A 4-a axă
- Evacuator de așchii cu bandă și recipient
Controlere CNC – SIEMENS SINUMERIK 808 Advanced, SINUMERIK 828D și Fanuc Oi‑TF
Controlerele CNC profesionale de la mărcile Siemens și Fanuc asigură precizie, eficiență și operare facilă. Soluțiile sunt potrivite atât pentru ateliere mai mici, cât și pentru aplicații industriale exigente.
SIEMENS SINUMERIK 808 Advanced – control CNC compact pentru aplicații de bază
Siemens Sinumerik 808D este un control CNC modern și economic, dedicat strungurilor și frezelor din clasa de bază. Sistemul a fost conceput pentru întreprinderi mici și mijlocii, oferind:
- Operare intuitivă: interfață simplă pe ecran grafic, care facilitează programarea și configurarea mașinii.
- Fiabilitate ridicată: construcție robustă, rezistentă la condiții dificile de lucru în atelier.
- Compatibilitate extinsă: adaptat mașinilor cu cerințe tehnologice de bază.
- Alegere pentru utilizatori începători: permite lucrul pe un sistem de comandă modern.
Descarcă manualul pentru SIEMENS SINUMERIK 808 Advanced
Siemens Sinumerik 828D – control avansat pentru aplicații solicitante
Sinumerik 828D este un control CNC profesional, proiectat pentru freze și strunguri care necesită precizie și randament mai ridicate. Caracteristicile sale cheie includ:
- Putere mare de calcul: procesare rapidă a datelor pentru prelucrare dinamică și precisă.
- Funcții tehnologice extinse: cicluri avansate, interpolare și funcții de optimizare a traiectoriei sculei.
- Construcție solidă și compactă: concepută pentru utilizare în condiții industriale grele.
- Integrare ușoară cu automatizări: posibilitatea extinderii cu module suplimentare și opțiuni de control al proceselor.
- Compatibilitate CAD/CAM: colaborare fără probleme cu software de proiectare și sisteme de management al producției.
Descarcă manualul pentru Siemens Sinumerik 828D
Fanuc Oi‑TF – stabilitate și precizie în prelucrarea prin strunjire
Fanuc Oi‑TF este unul dintre cele mai populare controlere CNC pentru strunguri, cunoscut pentru fiabilitate și ușurință în utilizare. Sistemul este folosit pe scară largă în industria prelucrării metalelor datorită:
- Stabilitate excepțională în lucru: funcționare sigură și precisă chiar și în producție de serie pe termen lung.
- Funcții avansate de strunjire: suportă diverse cicluri, inclusiv filetare, canelare, găurire și alte operații de așchiere.
- Interfață intuitivă: programare rapidă și utilizare simplă datorită ecranului clar și meniului optimizat.
- Compatibilitate largă: posibilitatea de a lucra cu multe modele de strunguri.
- Optimizarea eficientă a proceselor: permite un control mai bun al parametrilor de prelucrare, economisind timp și materiale.
Cu Fanuc Oi‑TF, utilizatorii beneficiază de siguranța unei funcționări stabile și precise, ceea ce se traduce prin productivitate mai mare și calitate superioară a prelucrării.
