Strung CNC cu pat inclinat CK400X1000 - Cormak

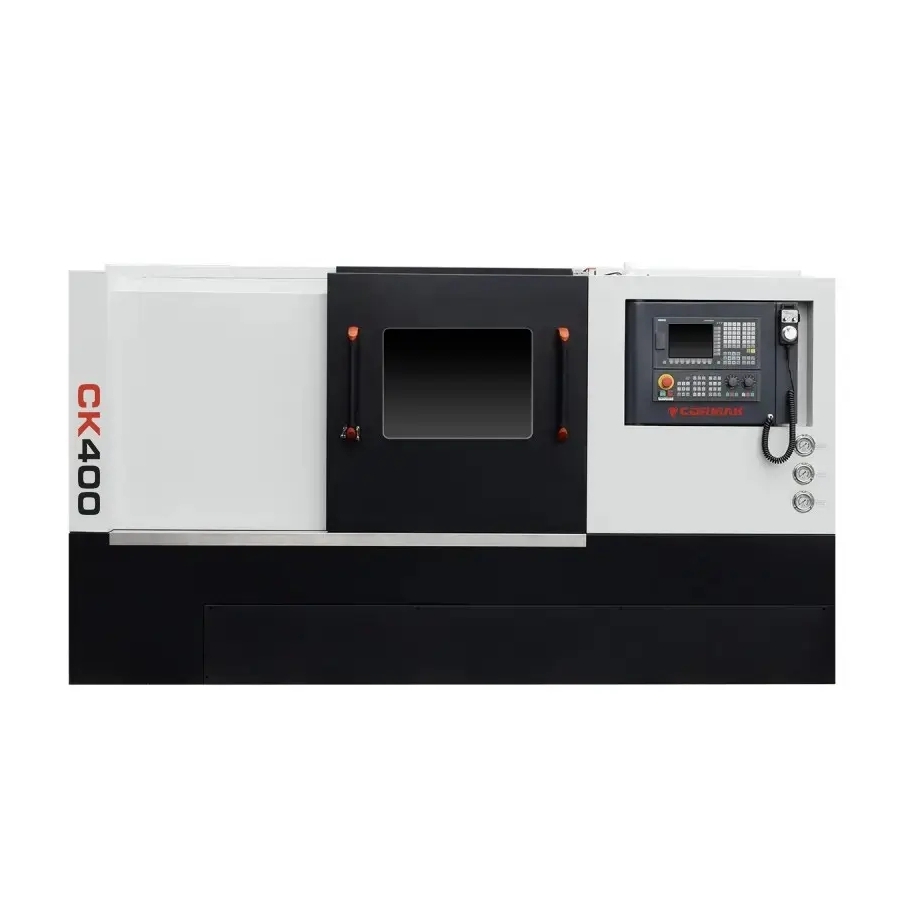

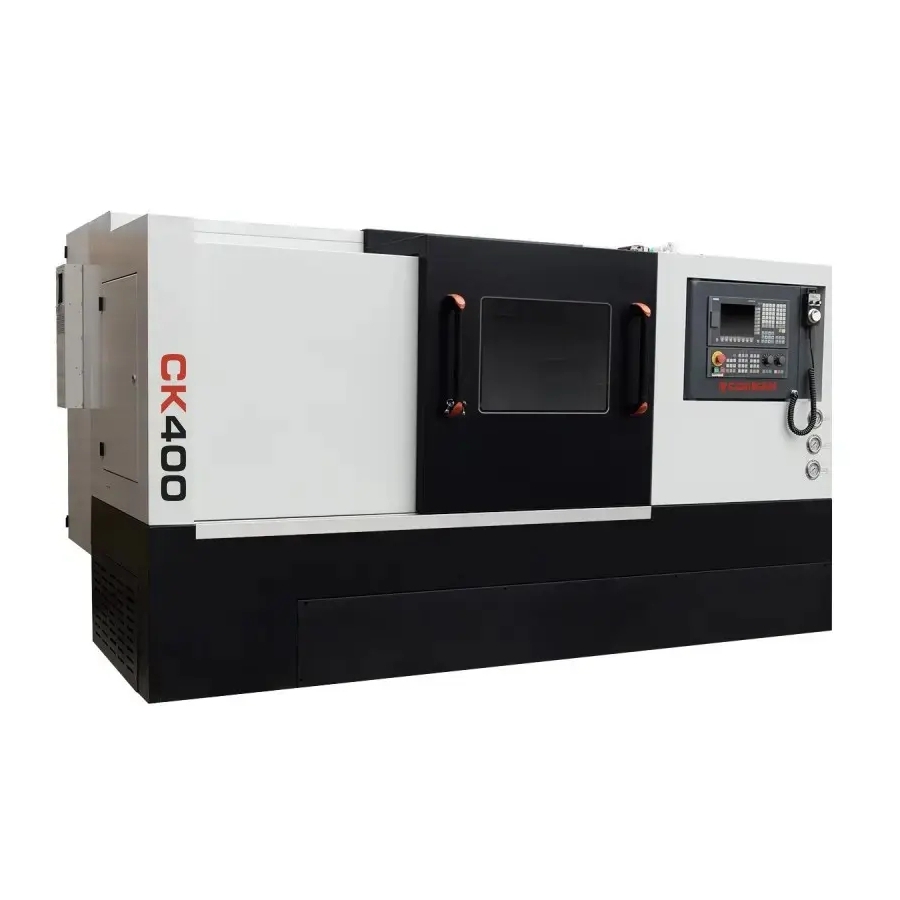

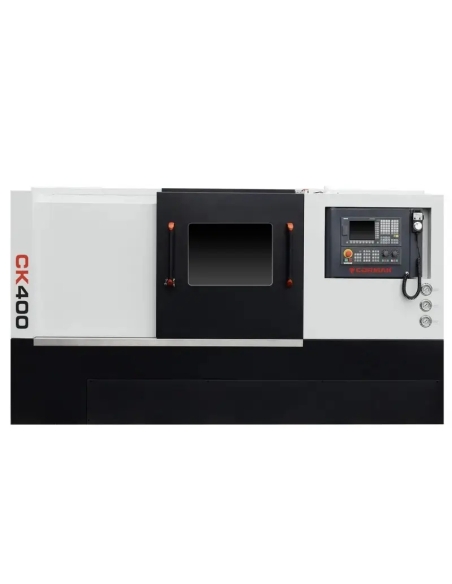

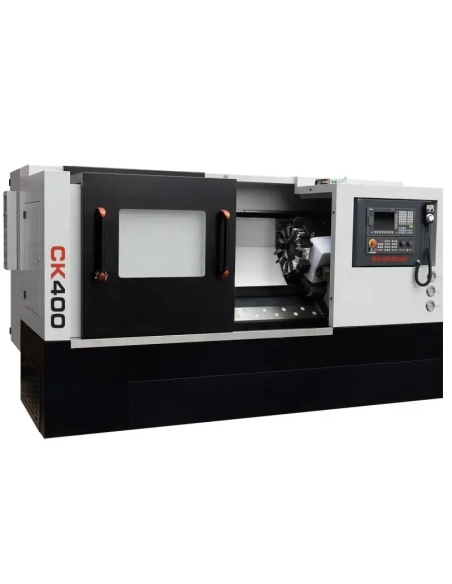

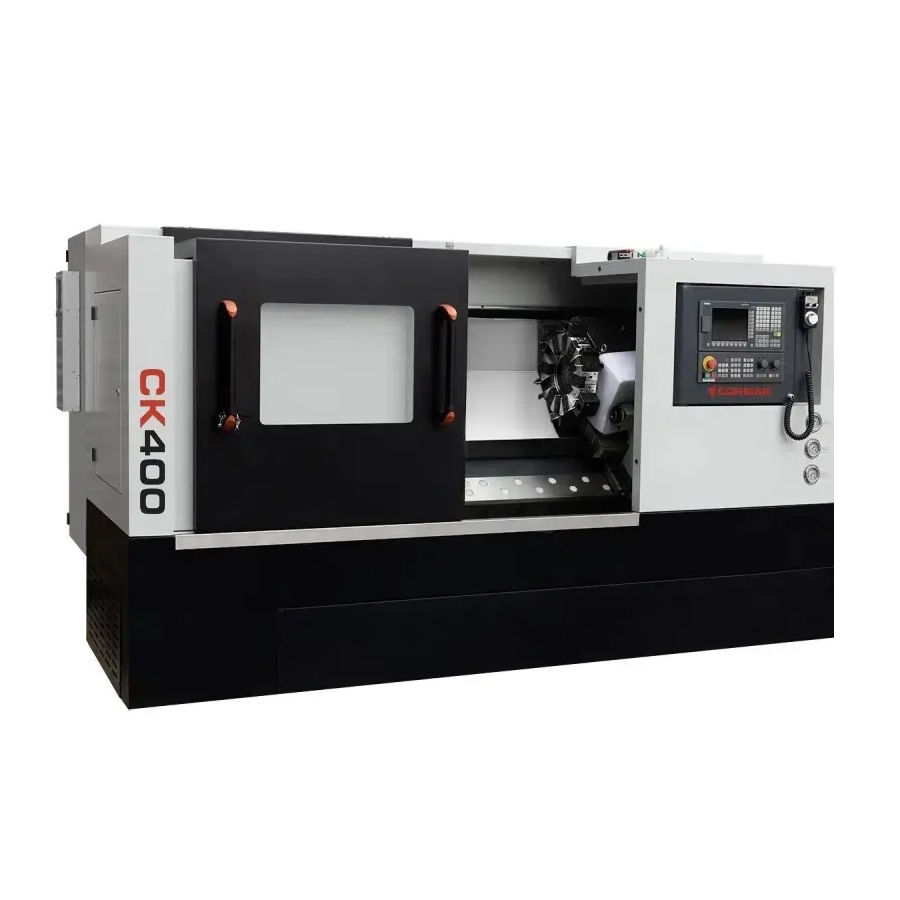

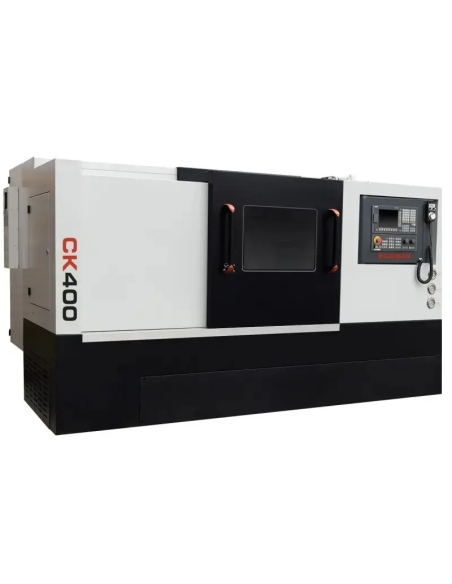

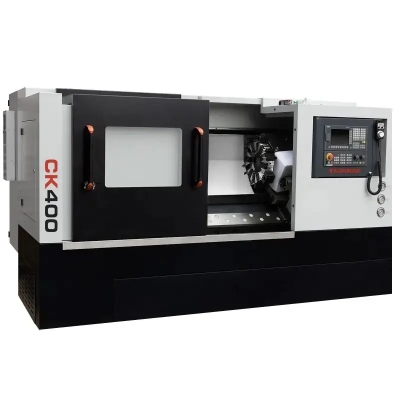

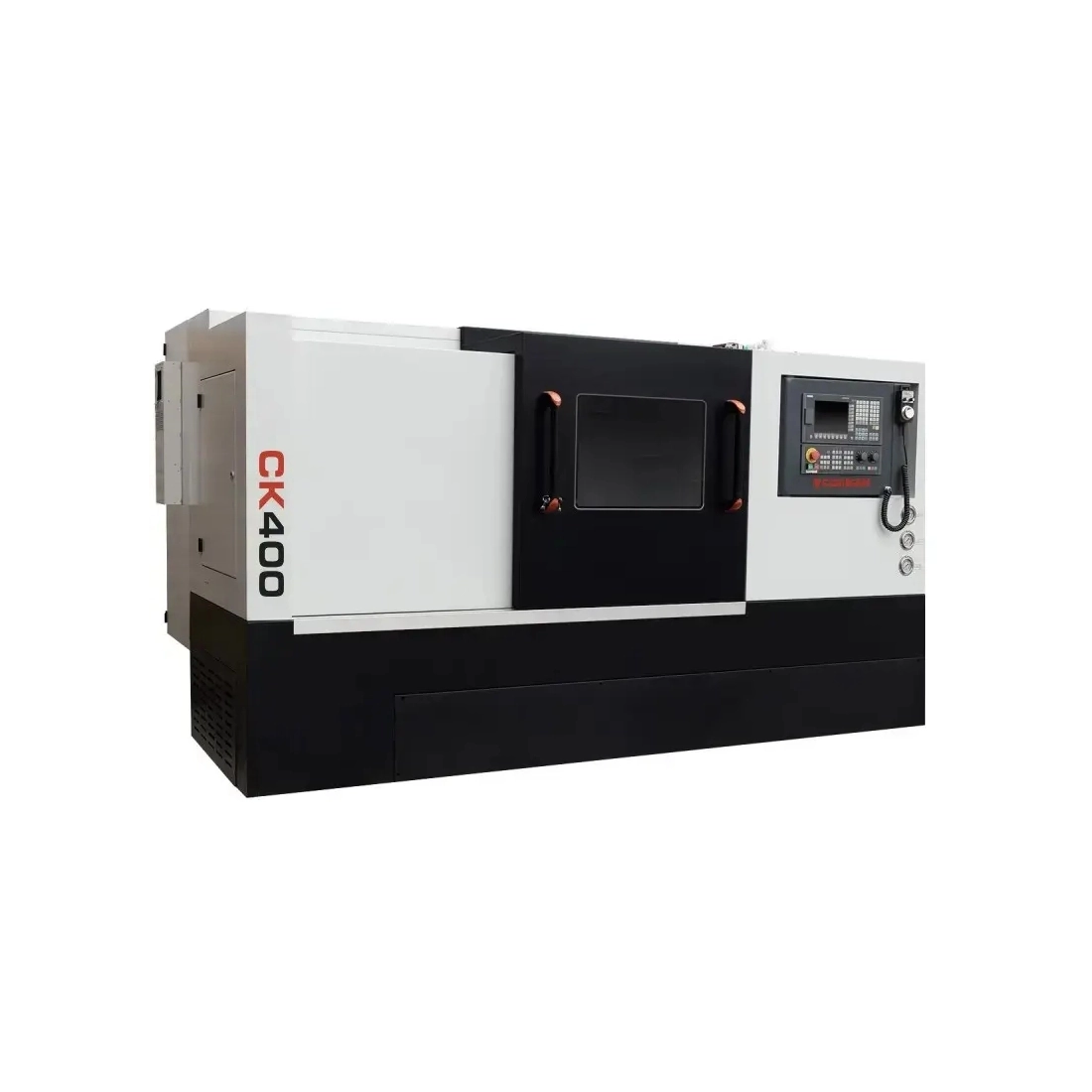

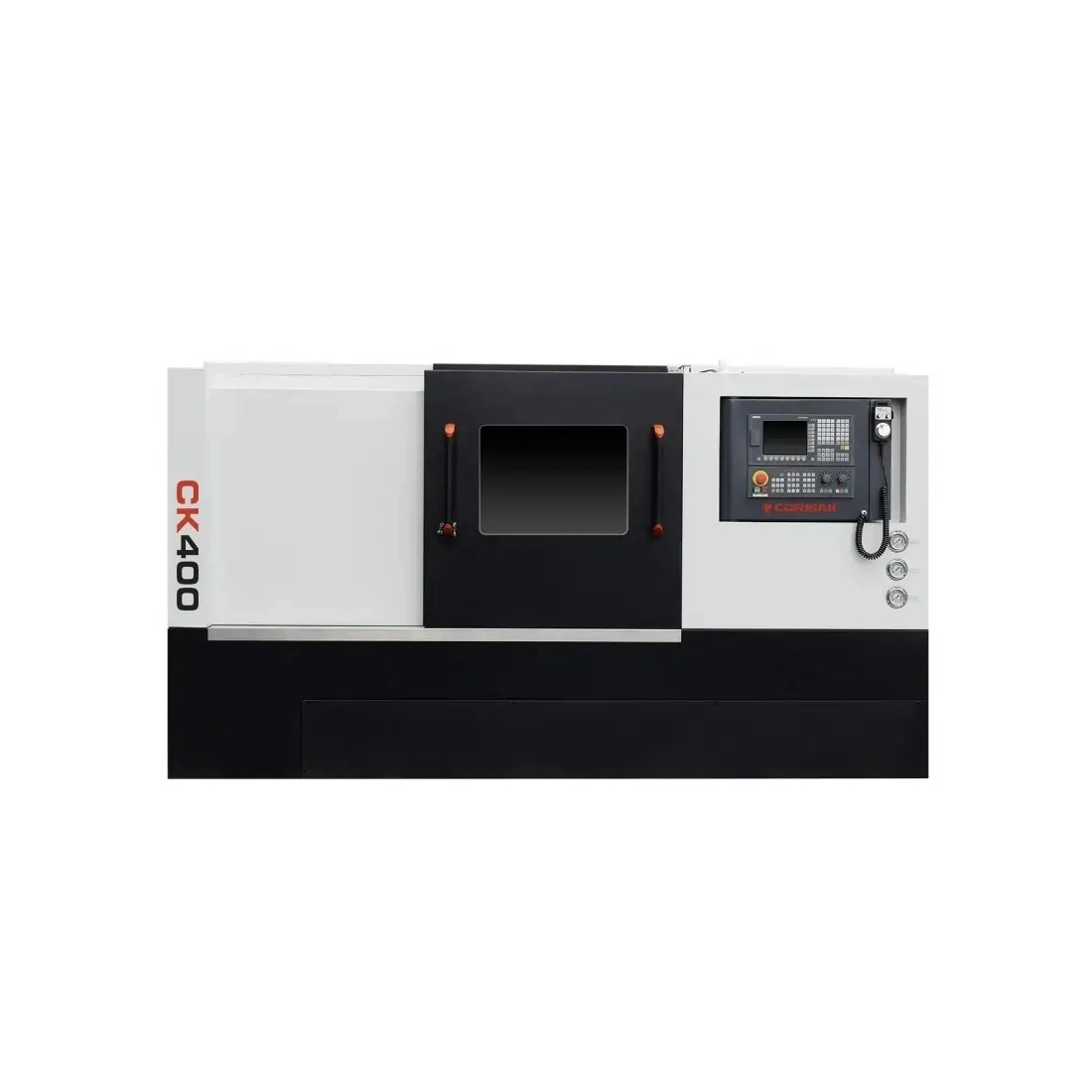

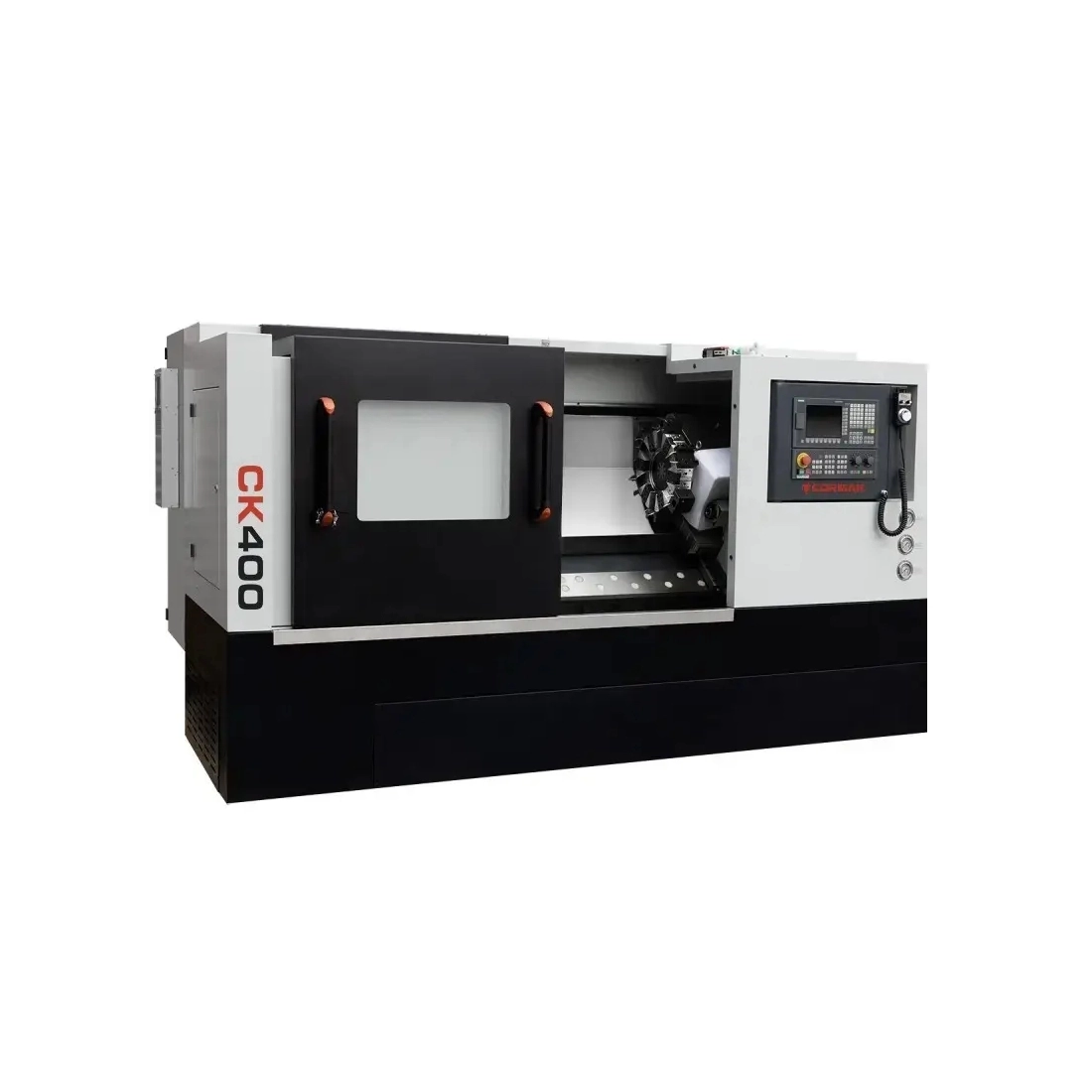

Strung CNC cu pat inclinat CK400X1000
Strung CNC cu pat inclinat CK400X1000 este o masina industriala profesionala destinata prelucrarii precise a metalului. Datorita controlului avansat Siemens Sinumerik 808D si constructiei solide, garanteaza fiabilitate si eficienta ridicata in procesele de productie solicitante.
Avantajele principale ale strungului CNC CK400X1000
Strungul numeric CK400X1000 este proiectat pentru a raspunde nevoilor atelierelor moderne, oferind o combinatie de tehnologie avansata, durabilitate si flexibilitate. Caracteristicile sale cheie asigura un avantaj in prelucrarea aschiilor, reducand timpul de productie si imbunatatind calitatea pieselor finite. Mai jos sunt prezentate beneficiile detaliate ale masinii:
- Precizie ridicata de prelucrare - patul inclinat si controlul CNC modern permit obtinerea unor dimensiuni exacte si suprafete netede, chiar si in cazul pieselor complexe.
- Eficienta sporita - avansurile maxime ale axelor Z/X (10000/8000 mm/min) si gama larga de viteze ale arborelui (200-4000 rot/min) asigura prelucrare rapida si eficienta.
- Constructie solida - structura masiva cu o greutate de 3500 kg minimizeaza vibratiile, garantand stabilitatea in timpul prelucrarii pieselor mari de pana la 1000 mm lungime.
- Operare intuitiva - sistemul Siemens Sinumerik 808D cu interfata grafica simplifica programarea si manevrarea, accelerand implementarea masinii.
- Versatilitate de aplicare - posibilitatea de a prelucra diverse materiale, precum otel, aluminiu sau aliaje metalice, in productia unitara si de serie.
- Economicitate - un sistem automat de ungere si un ansamblu eficient de racire reduc costurile de exploatare si prelungesc durata de viata a componentelor.
- Flexibilitate in configurare - optiuni precum controlul Siemens Sinumerik 828D sau scule motorizate permit adaptarea masinii la cerinte specifice.
- Siguranta si conformitate - declaratia de conformitate CE confirma respectarea standardelor de siguranta europene.
Structura si tehnologia strungului CNC
Pat inclinat pentru stabilitate optima
Strungul industrial CK400X1000 se remarca prin patul sau inclinat, care asigura o rigiditate excelenta si o evacuare eficienta a aschiilor. Aceasta constructie minimizeaza deformarile mecanice si termice, asigurand precizia indelungata a prelucrarii si durata de viata extinsa a masinii.
Arbore si sistem de antrenare
Arborele cu un diametru de trecere de 52 mm (optiune 62 mm) si mandrina de 210 mm este antrenat de un motor de 7,5 kW Gama de viteze a arborelui (200-4000 rot/min) permite ajustarea parametrilor pentru prelucrarea diferitelor materiale, de la aliaje usoare la oteluri dure.

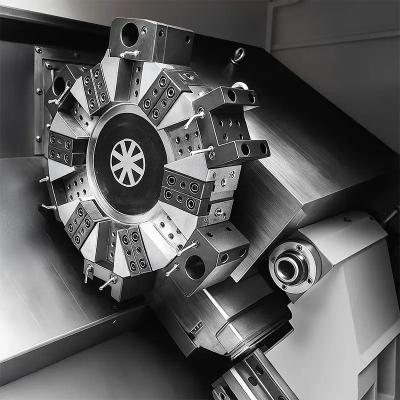

Cap revolver si scule
Capul revolver cu 12 pozitii permite schimbarea rapida a sculelor cu dimensiuni de 12-25x25 mm, sporind flexibilitatea productiei si reducand timpii de stationare. Sistemul automat de ungere a ghidajelor si angrenajelor asigura o functionare fina si minimizeaza uzura mecanica.
Sistem de racire si popma hidraulica
Un sistem de racire eficient previne supraincalzirea piesei si sculelor, esential in prelucrarea continua de serie. Popma hidraulica cu tub de 62 mm diametru, avans de 80 mm si con MK4 asigura fixarea stabila a pieselor de pana la 1000 mm lungime.
Precizia si eficienta muncii
Strungul CNC pentru metal CK400X1000 combina tehnologia avansata cu o constructie solida, asigurand precizie si eficienta remarcabile. Patul inclinat reduce vibratiile, permitand obtinerea unor suprafete netede si dimensiuni exacte ale pieselor. Diametrul maxim de strunjire deasupra patului este de 400 mm, iar deasupra suportului 210 mm, permitand prelucrarea unei game variate de elemente. Avansurile rapide si controlul flexibil asigura eficienta atat in productia de serie, cat si unitara.
Aplicatiile strungului CNC
Strungul numeric CK400X1000 este solutia ideala pentru atelierele care necesita masini fiabile pentru prelucrarea aschiilor. Se foloseste in:
- Industria auto - productia de componente precise, precum arbori, bucse sau elemente de transmisie.
- Industria masinilor - prelucrarea pieselor de masina, inclusiv roti dintate, arbori de transmisie si carcase.
- Ateliere mici si medii - versatilitatea si operarea intuitiva fac masina potrivita pentru intreprinderile mai mici.
- Productie de serie si unitara - flexibilitatea masinii permite realizarea atat a loturilor mari, cat si a pieselor unice cu cerinte ridicate.
Parametrii tehnici
| Diametrul de strunjire deasupra patului | 400 mm |
| Lungimea maxima a piesei | 1000 mm |
| Diametrul maxim de strunjire deasupra suportului | 210 mm |
| Trecerea arborelui | 52 mm (optiune 62 mm) |
| Scule | 12-25x25 mm |
| Mandrina | 210 mm |
| Viteze arbore | 200-4000 rot/min |
| Avans maxim (Z/X) | 10000 / 8000 mm/min |
| Diametrul tubului popmei | 62 mm |
| Avansul tubului popmei | 80 mm |
| Con | MK4 |
| Motor | 7,5 kW |
| Greutate | 3500 kg |
| Dimensiuni | 3030 x 1650 x 1700 mm |
Echipamentul standard
- Control Siemens Sinumerik 808D - control CNC intuitiv si fiabil.
- Mandrina hidraulica cu 3 falci - asigura fixarea stabila a pieselor.
- Cap revolver cu 12 pozitii - permite schimbarea rapida a sculelor.
- Set de falci moi - pentru o fixare precisa a pieselor.
- Popma hidraulica - garanteaza stabilitate in prelucrarea elementelor mai lungi.
- Sistem de racire - minimizeaza supraincalzirea pieselor si sculelor.
- Sistem automat de ungere - prelungeste durata de viata a ghidajelor si angrenajelor.
- Iluminat halogen 24V - imbunatateste vizibilitatea in zona de lucru.
- Instructiuni in limba poloneza - faciliteaza implementarea si operarea masinii.
- Declaratie de conformitate CE - confirma conformitatea cu standardele europene.
Echipamentul optional
- Control Siemens Sinumerik 828D - control avansat pentru operatiuni mai complexe.
- Transportor de aschii (cu banda) - usureaza mentinerea ordinii la locul de munca.
- Descarcator de piese - sustine automatizarea proceselor de productie.
- Scule motorizate - permit frezarea si gaurirea pe strung.
Sisteme de control CNC - Siemens si Fanuc
Strungurile CNC pentru metal din seria CK400X1000 sunt echipate cu sisteme de control de renume Siemens Sinumerik 808D, Siemens Sinumerik 828D (optional) sau Fanuc Oi-TF Fiecare dintre aceste sisteme asigura precizie, fiabilitate si usurinta in utilizare, adaptate diferitelor nevoi de productie.

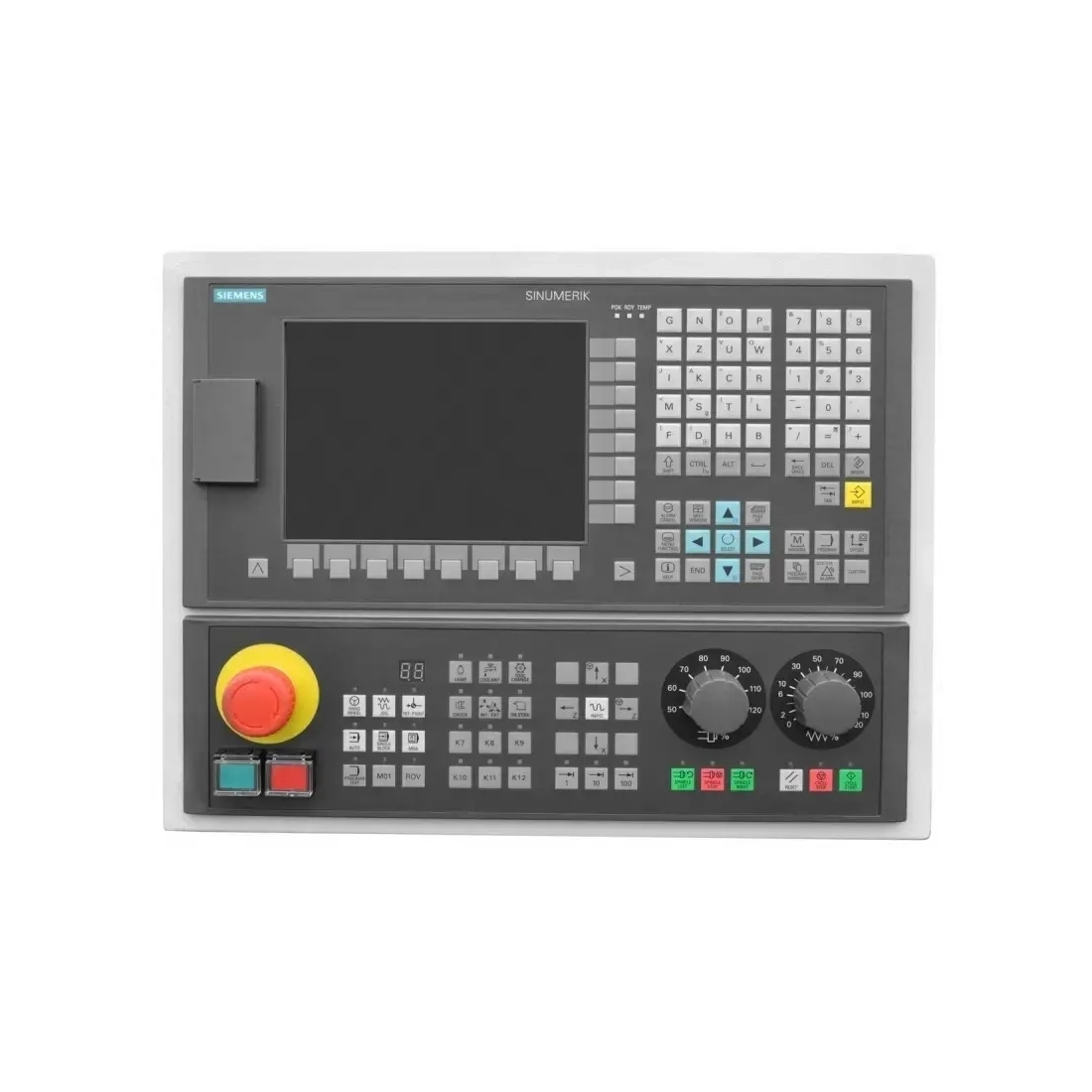

Siemens Sinumerik 808D
Siemens Sinumerik 808D este un control economic pentru atelierele mai mici, oferind interfata intuitiva, fiabilitate ridicata si compatibilitate cu operatiuni de strunjire de baza.
Siemens Sinumerik 828D
Siemens Sinumerik 828D asigura putere de calcul ridicata si functii avansate, precum cicluri de prelucrare si compatibilitate cu sistemele CAD/CAM, ideale pentru aplicatii mai solicitante.
Fanuc Oi-TF
Fanuc Oi-TF ofera stabilitate si precizie pentru productia de serie, cu interfata intuitiva si functii avansate de strunjire, asigurand o calitate inalta a prelucrarii.
Incredere in experienta CORMAK
Cu o experienta de peste 20 de ani in furnizarea de masini industriale, CORMAK este lider in industrie. Strungurile noastre CNC indeplinesc cele mai inalte standarde de calitate si siguranta, confirmate de certificatele CE. Oferim servicii profesionale de garantie si post-garantie, precum si consultanta tehnica de specialitate.
Contactati-ne!
Investeste intr-un strung CNC cu pat inclinat CK400X1000 si mareste eficienta productiei tale. Contacteaza echipa noastra pentru a obtine informatii detaliate si pentru a adapta masina la nevoile tale. Comanda acum!
