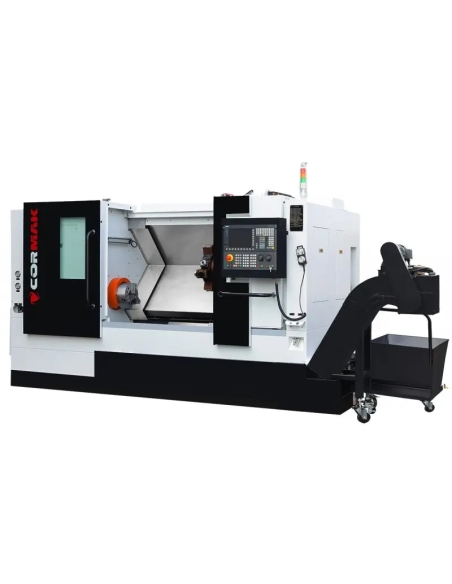

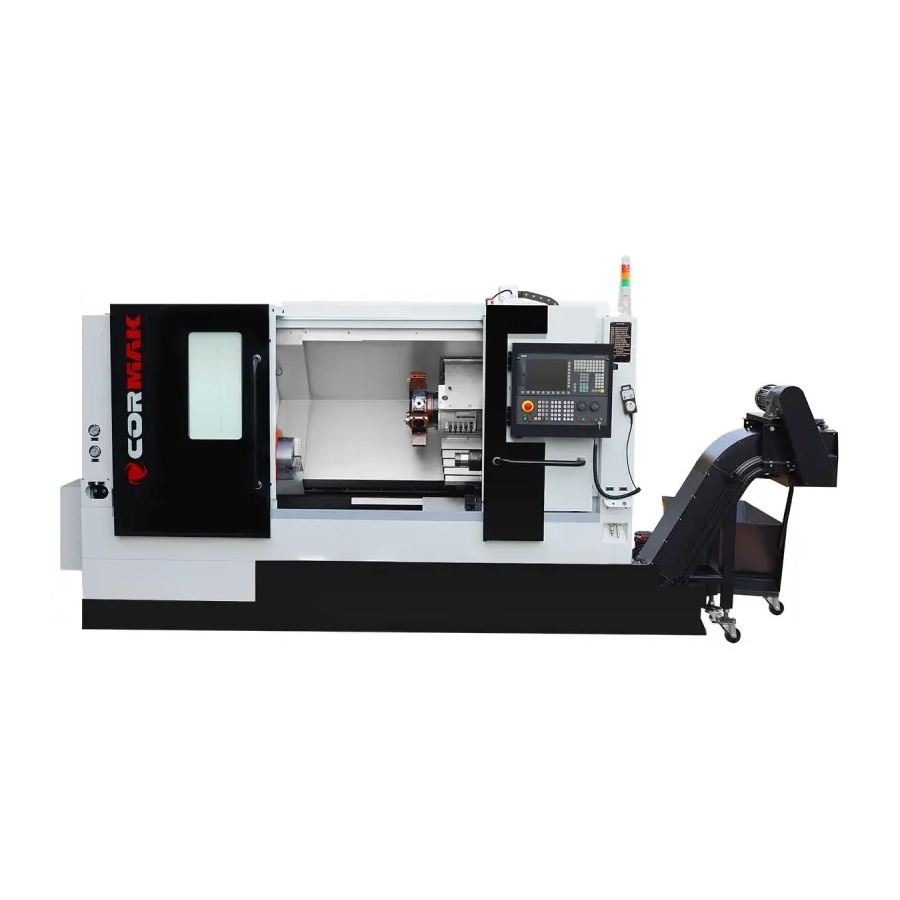

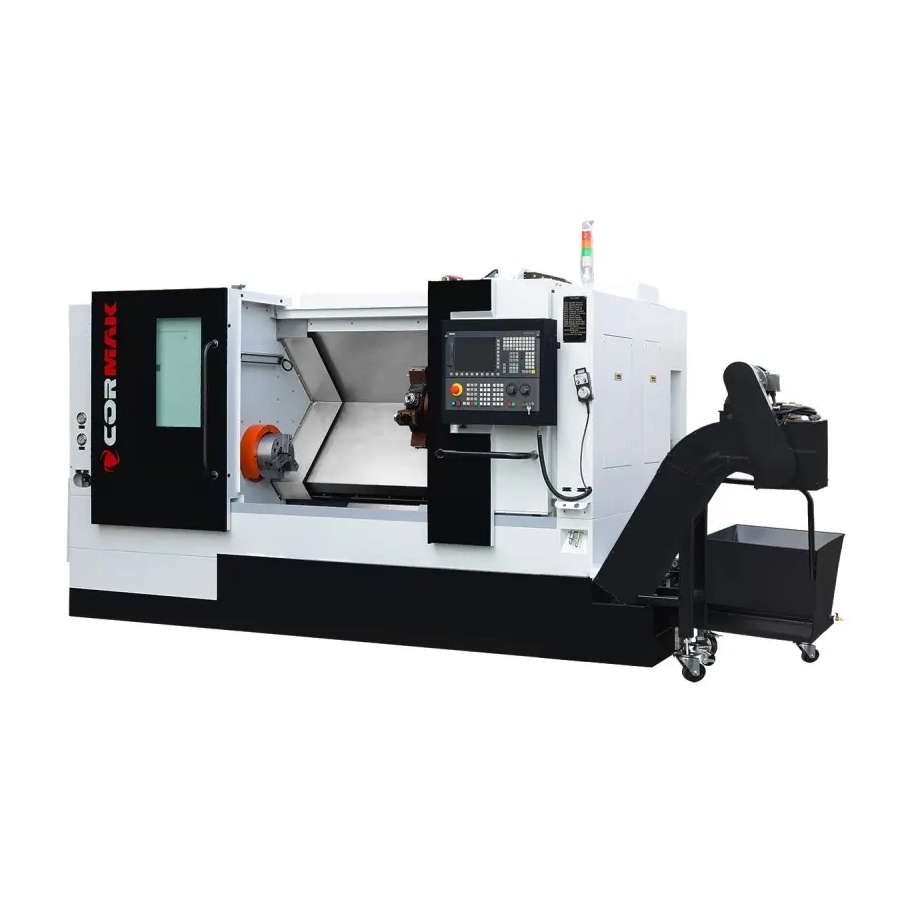

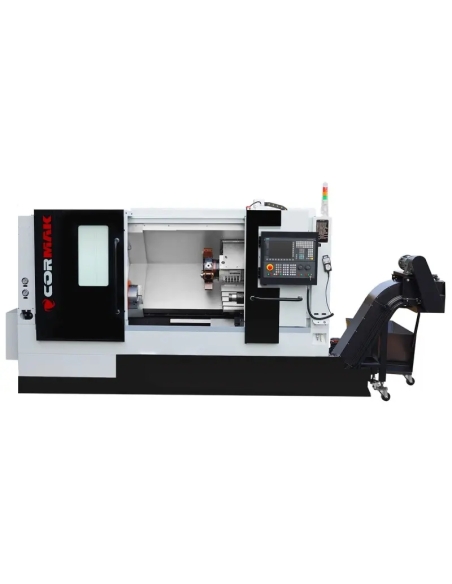

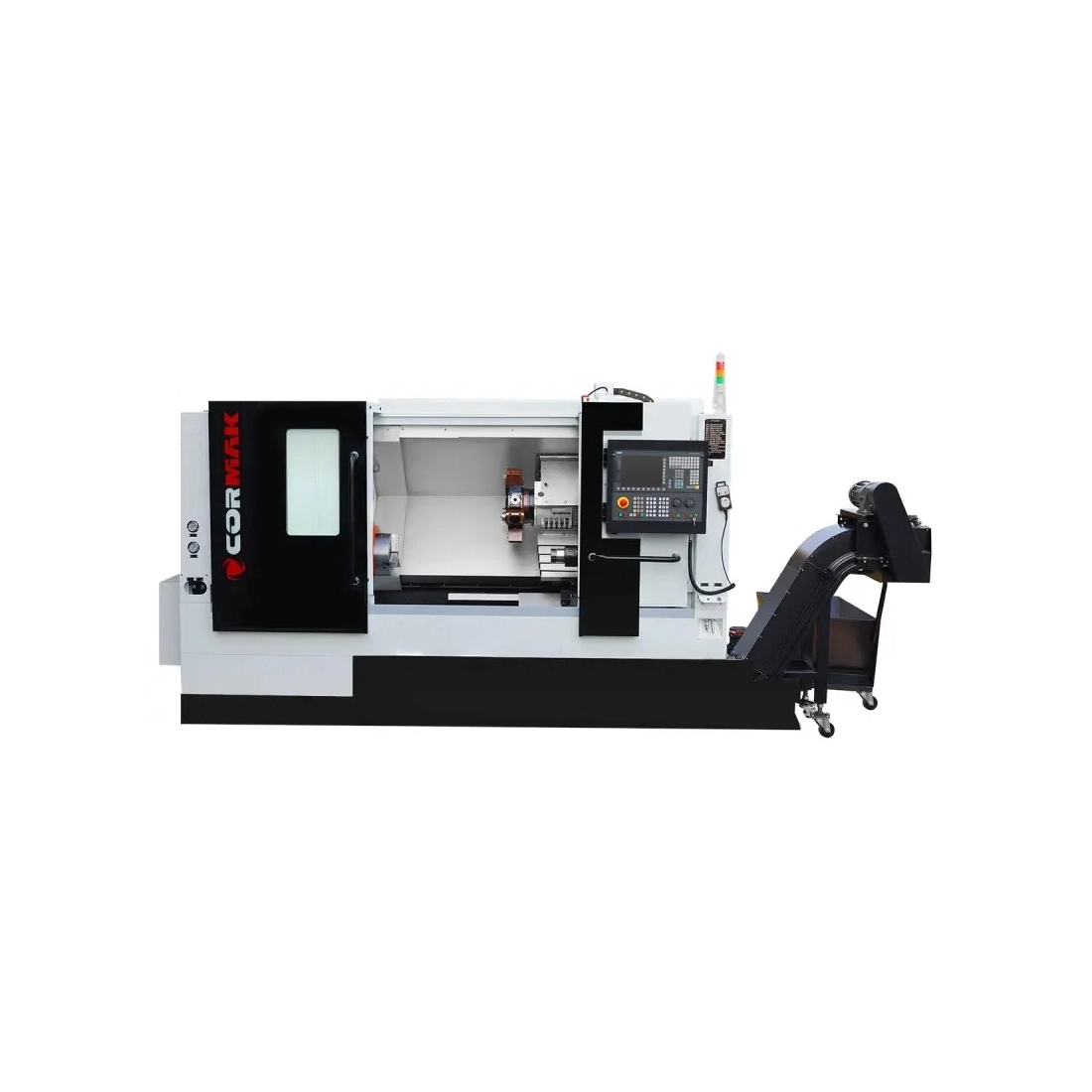

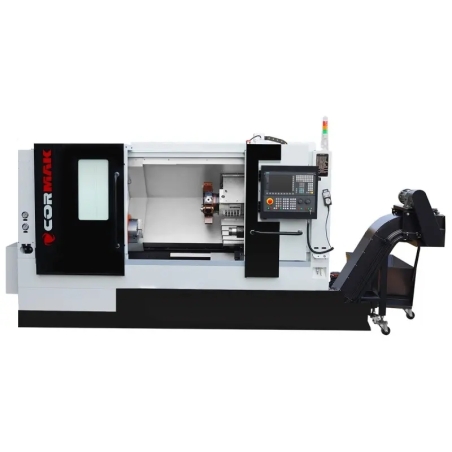

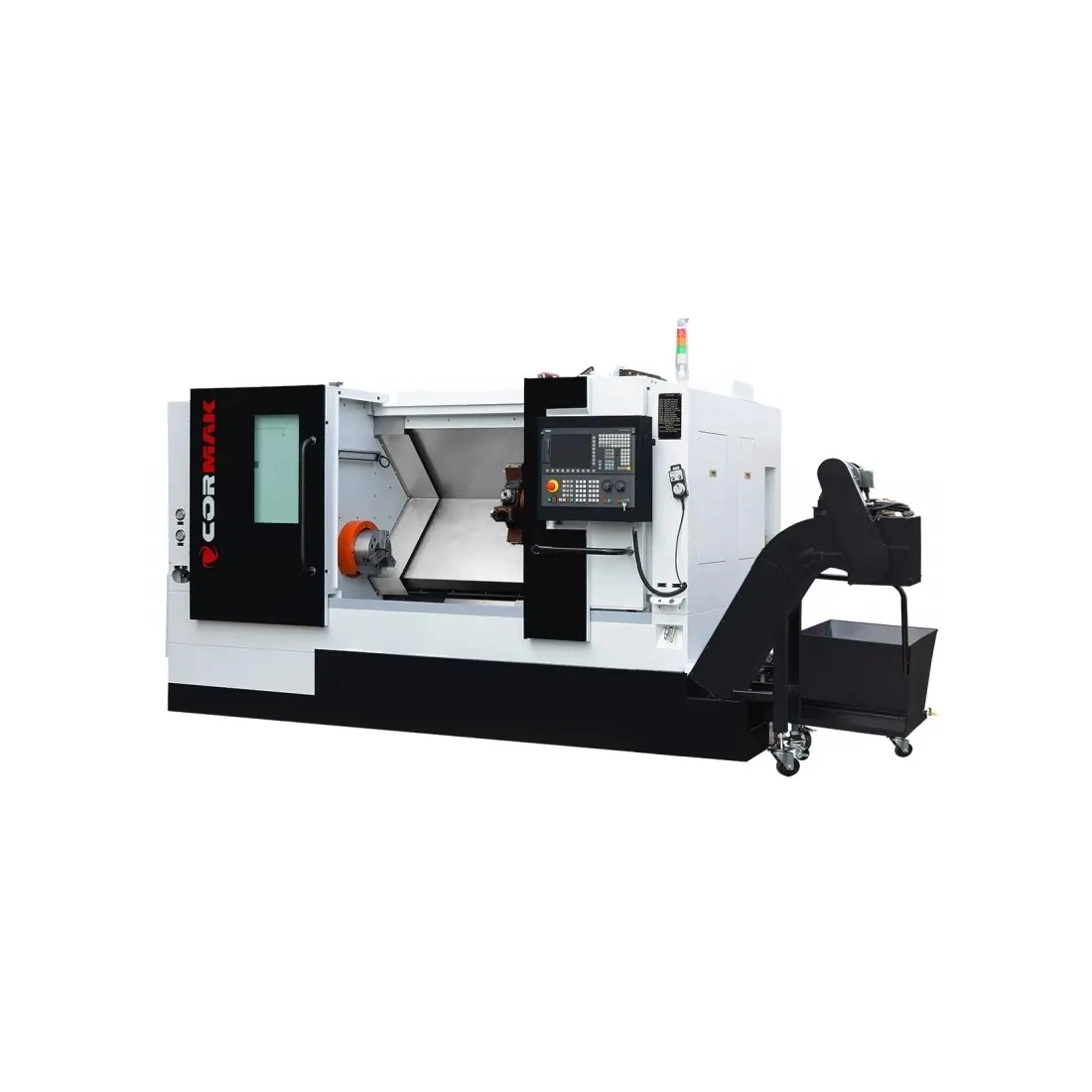

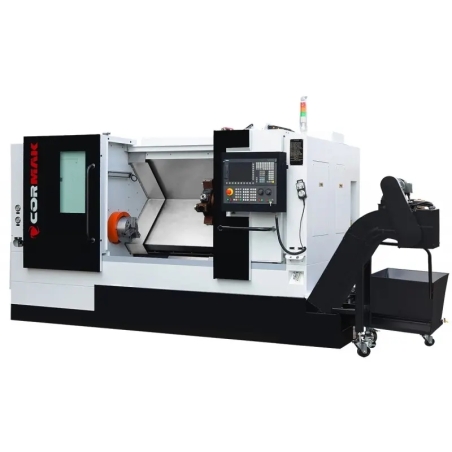

Strung CNC CORMAK CK7150 × 750 cu prindere hidraulică, 12 scule și control Siemens Sinumerik 808D

Strungul CNC CK7150x750 este o mașină industrială avansată, concepută pentru prelucrarea precisă a metalului. Echipat cu sistemul de control Siemens Sinumerik 808D și o construcție robustă, oferă fiabilitate și productivitate ridicată în procese de fabricație solicitante.

Principalele avantaje ale strungului CNC CK7150x750

Strungul CNC CK7150x750 este o soluție dedicată atelierelor și liniilor de producție moderne, unde sunt esențiale precizia, durabilitatea și flexibilitatea în așchiere. Datorită tehnologiilor avansate și construcției solide, mașina reduce timpii de oprire și contribuie la calitatea pieselor finite.

• Precizie excepțională: acuratețea de poziționare pe axele X/Z la nivel de 0,001 mm, susținută de patul înclinat și controlul CNC avansat, asigură o calitate superioară a prelucrării.
• Productivitate ridicată: cursele maxime ale axelor X/Z de 500/210 mm și turația arborelui principal de până la 3000 rpm permit prelucrări rapide și eficiente.
• Construcție robustă: greutatea de 4600 kg și patul înclinat reduc vibrațiile, asigurând stabilitate la prelucrarea pieselor cu lungimea de până la 750 mm.
• Control intuitiv: sistemul Siemens Sinumerik 808D cu interfață grafică simplifică programarea și operarea.
• Versatilitate: permite prelucrarea diverselor materiale, precum oțel, aluminiu sau aliaje metalice, atât în producția de unicat, cât și în producția de serie.
• Întreținere eficientă: sistemul automat de ungere și circuitul de răcire reduc necesarul de întreținere și extind durata de viață a componentelor.
• Configurare flexibilă: opțiunile precum sculele antrenate sau controlul Siemens Sinumerik 828D permit adaptarea mașinii la cerințe specifice.
• Conformitate: declarația de conformitate CE confirmă respectarea normelor europene de siguranță.

Construcția și tehnologia strungului CNC

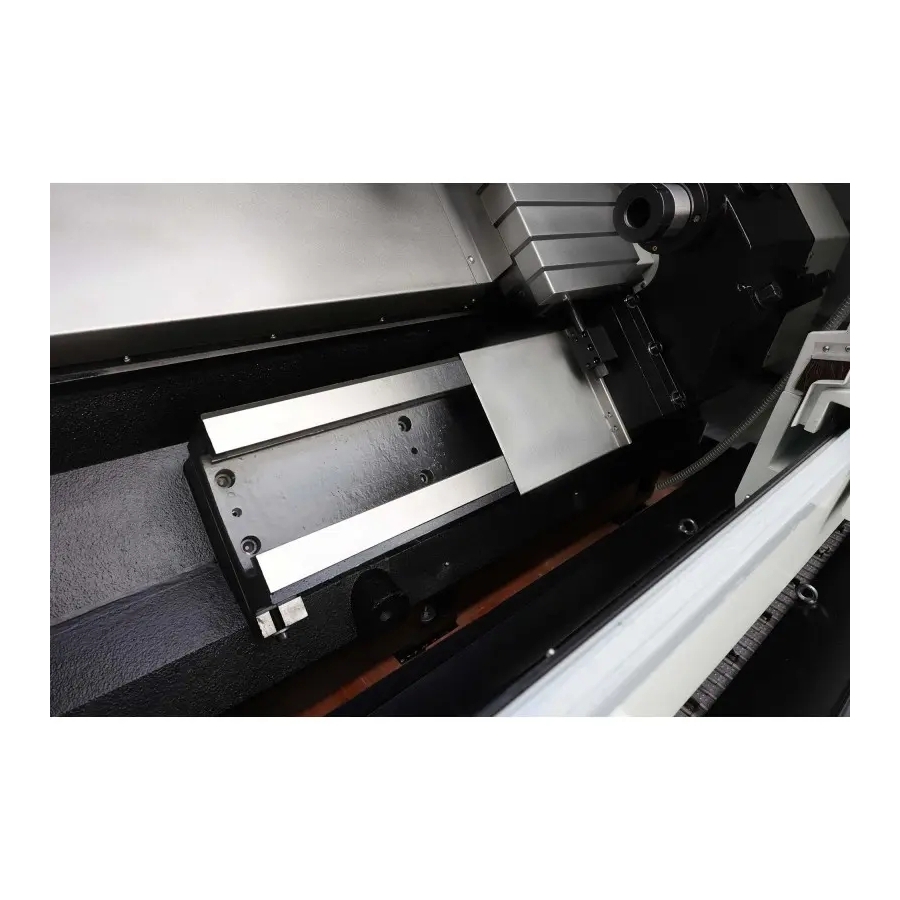

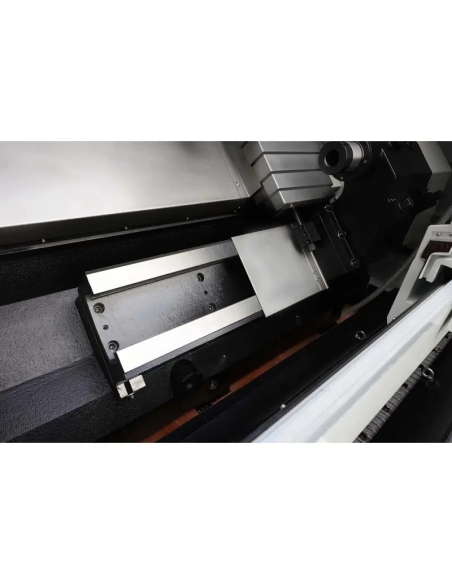

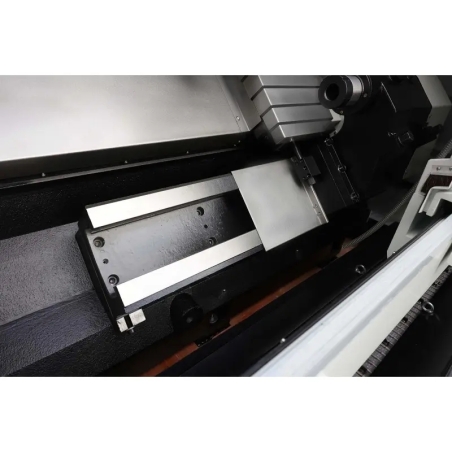

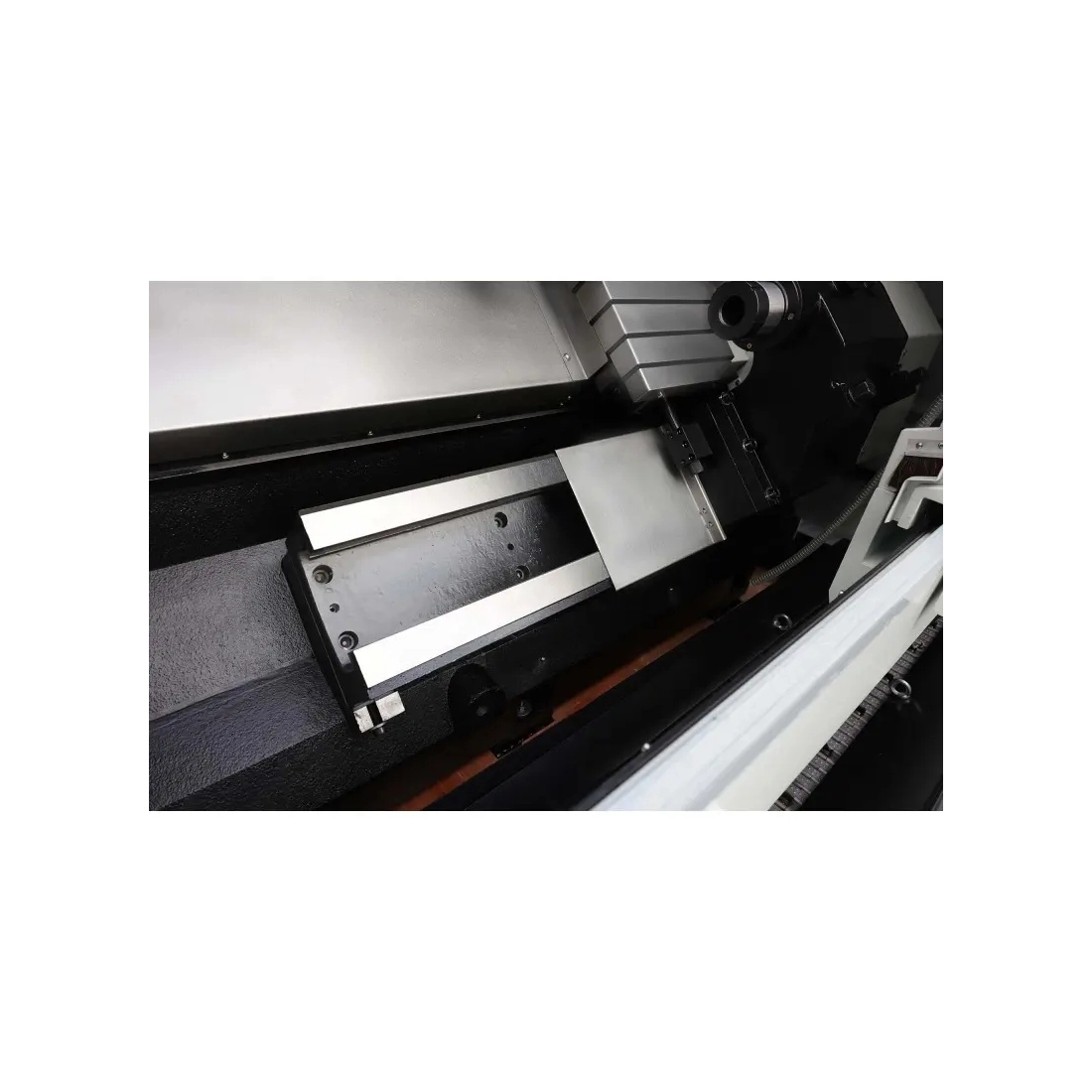

Pat înclinat pentru stabilitate maximă

Strungul industrial CK7150x750 este proiectat cu un pat înclinat, care oferă rigiditate excelentă și evacuare eficientă a așchiilor. Această construcție minimizează deformările termice și mecanice, contribuind la precizie și la o durată extinsă de viață a mașinii.

Arborele principal și sistemul de antrenare

Arborele principal cu alezaj de 52 mm, cu opțiune de 66 mm sau 86 mm, și universal de 210 mm este antrenat de un motor de 11 kW. Turația de până la 3000 rpm permite ajustarea parametrilor pentru prelucrarea materialelor variate, de la aliaje ușoare la oțeluri dure.

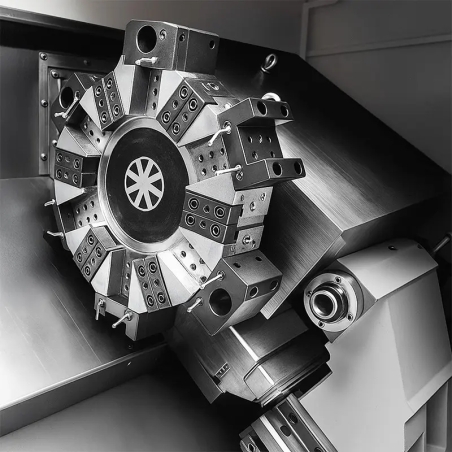

Turela portscule și sculele

Turela cu 12 poziții permite schimbarea rapidă a sculelor cu dimensiunea de 25x25 mm, cu opțiune pentru scule antrenate, sporind flexibilitatea producției. Sistemul automat de ungere a ghidajelor și transmisiei asigură funcționarea lină și reduce uzura mecanică.

Sistemul de răcire și contrapunctul hidraulic

Sistemul de răcire de mare eficiență previne supraîncălzirea piesei și a sculei, aspect esențial în prelucrările de serie de lungă durată. Contrapunctul hidraulic cu pinolă de 88 mm, cursă de 85 mm și con MK5 asigură fixarea stabilă a pieselor cu lungimea de până la 750 mm.

Precizie și eficiență în lucru

Strungul CNC CK7150x750 combină tehnologia avansată cu o construcție solidă, oferind precizie și randament ridicate. Patul înclinat reduce vibrațiile, permițând obținerea unor suprafețe fine și a unor dimensiuni exacte. Diametrul maxim de strunjire deasupra patului este de 500 mm, iar deasupra saniei este de 290 mm. Acuratețea de poziționare de 0,001 mm și avansurile rapide asigură eficiență atât în producția de unicat, cât și în producția de serie.

Aplicații și utilizări industriale

Strungul CNC CK7150x750 este destinat unităților de producție care necesită utilaje fiabile pentru așchiere.

• Industria auto: fabricarea componentelor de precizie, precum arbori, bucșe și elemente ale sistemelor de transmisie.
• Construcția de mașini: prelucrarea pieselor de utilaje, inclusiv roți dințate, arbori de antrenare și carcase.
• Ateliere mici și medii: operarea intuitivă și caracterul universal fac mașina potrivită pentru unități de producție de dimensiuni diferite.
• Producție de serie și unicat: flexibilitatea permite realizarea atât a loturilor mari, cât și a pieselor individuale cu cerințe ridicate.

Parametri tehnici – CK7150x750

Echipare standard

• Control Siemens Sinumerik 808D: comandă CNC intuitivă și fiabilă în limba poloneză.
• Universal hidraulic cu 3 bacuri: asigură prinderea stabilă a pieselor.
• Turelă cu 12 poziții: permite schimbarea rapidă a sculelor.
• Set de bacuri moi: pentru prinderea precisă a pieselor.
• Contrapunct hidraulic: asigură stabilitate la prelucrarea pieselor mai lungi.
• Sistem de răcire: minimizează supraîncălzirea piesei și a sculei.
• Sistem automat de ungere: prelungește durata de viață a ghidajelor și transmisiei.
• Iluminare cu halogen 24V: îmbunătățește vizibilitatea în zona de lucru.
• Servoacționări Siemens: asigură controlul precis al mișcării axelor.
• Manual de utilizare: disponibil în limba poloneză pentru instalarea și operarea mașinii.
• Declarație de conformitate CE: confirmă conformitatea cu standardele europene.

Echipare opțională

• Control Siemens Sinumerik 828D: comandă avansată pentru operații mai complexe.
• Preluare automată a piesei: sprijină automatizarea proceselor de producție.
• Scule antrenate: permit frezarea și găurirea pe strung.
• Transportor de așchii cu bandă: ajută la menținerea ordinii în zona de lucru.

Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Strungurile CNC CK7150 x750 sunt echipate cu sisteme profesionale de comandă de la producători precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru diverse cerințe de producție, de la operații simple până la procese complexe de prelucrare.

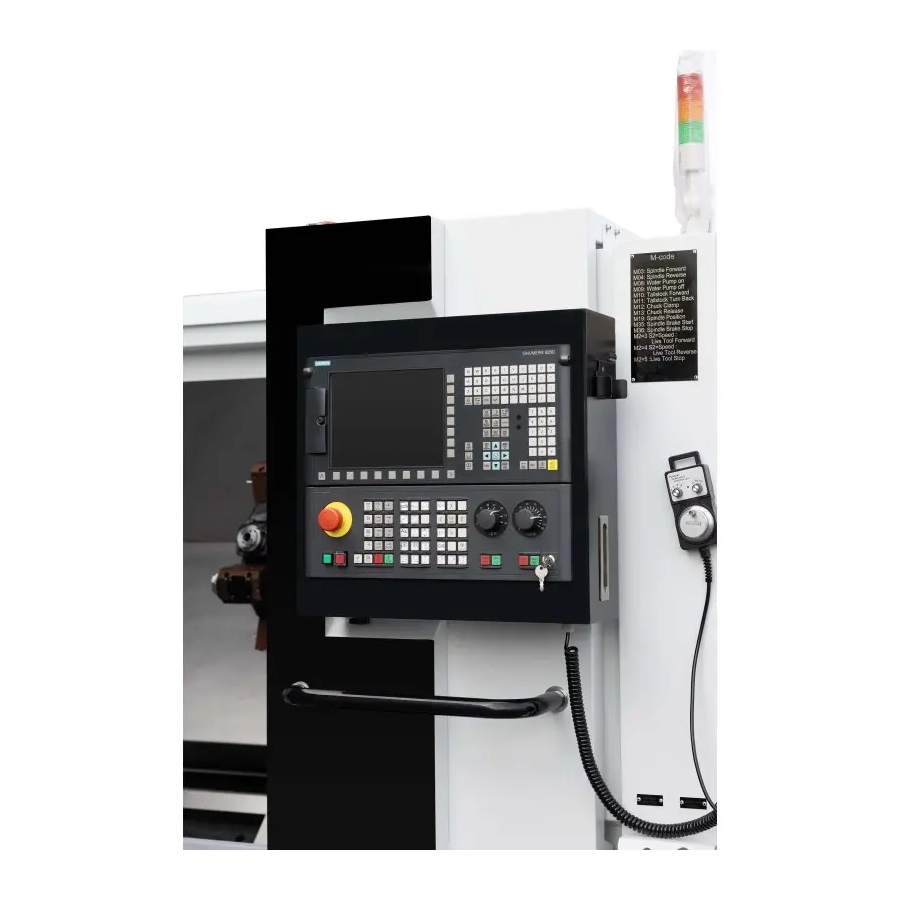

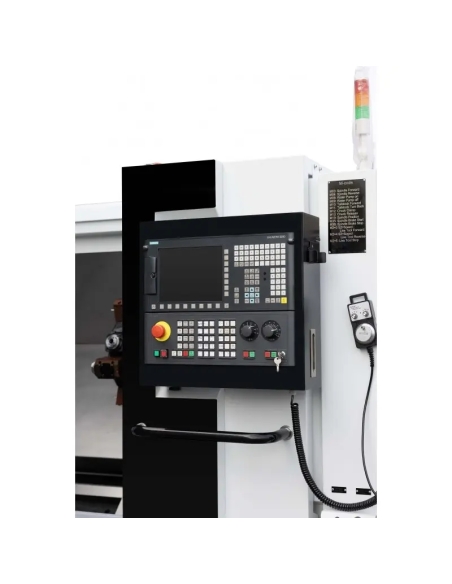

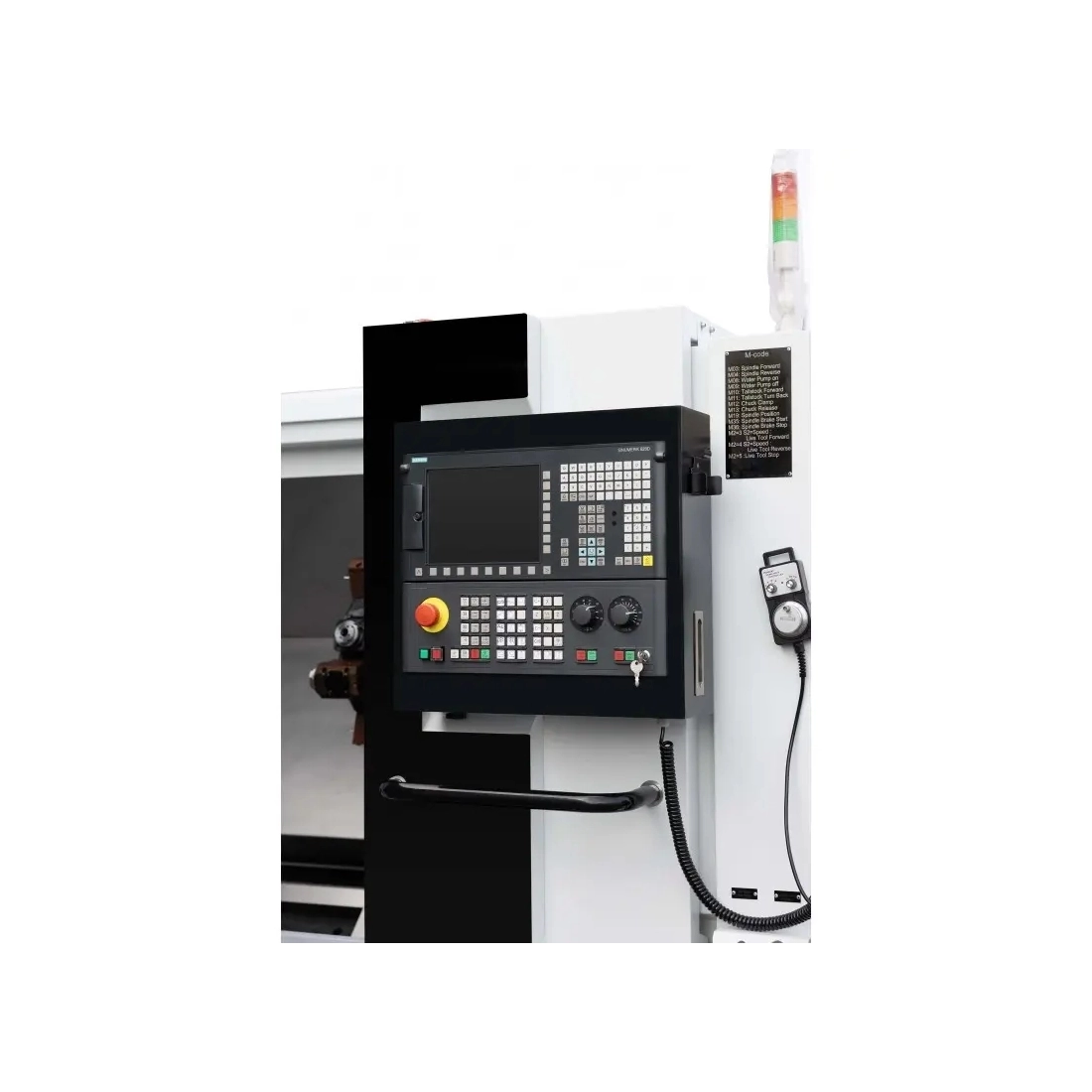

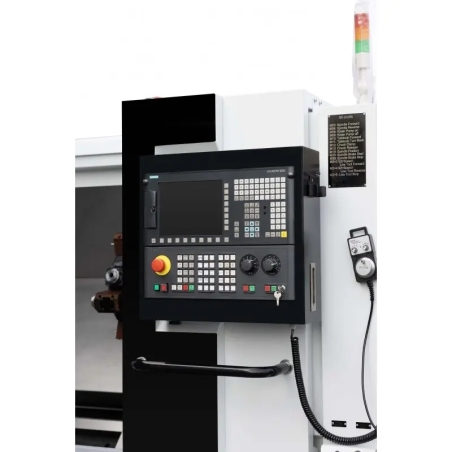

Siemens Sinumerik 808D

Siemens Sinumerik 808D este o comandă CNC compactă, dedicată strungurilor și frezelor din clasa de bază, potrivită pentru unități mici și medii.

• Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de instruire a operatorilor.
• Fiabilitate ridicată: construcția rezistentă la praf și umiditate asigură stabilitate în condiții dificile de atelier.
• Compatibilitate: este dedicată mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
• Consum redus: are un consum redus de energie și cerințe minime de întreținere.

Strungul CNC CK7150 x750 poate utiliza sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și utilizare simplă.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: este ușor de folosit și potrivită pentru ateliere mai mici și utilizatori începători.
• Fiabilitate: construcția robustă este rezistentă la condiții industriale dificile.
• Eficiență operațională: este dedicată aplicațiilor de bază de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
• Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
• Funcții avansate: permite optimizarea traiectoriilor sculei și extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: asigură fiabilitate în producția de serie și în funcționarea îndelungată.
• Cicluri avansate de strunjire: este potrivit pentru operații precise de așchiere, precum filetarea și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.

Experiența CORMAK

CORMAK are peste 20 de ani de experiență în furnizarea de utilaje industriale. Strungurile CNC respectă standarde de calitate și siguranță confirmate prin certificări CE.
