Strung CNC pe batiu inclinat CK400X500 - Cormak

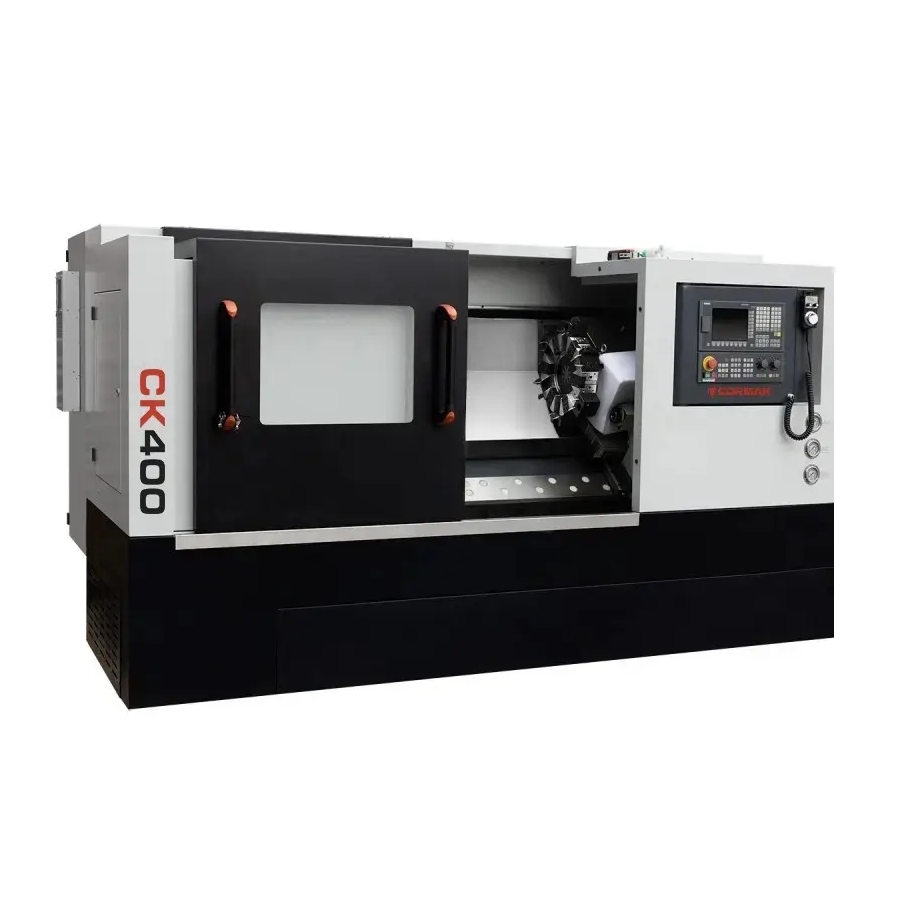

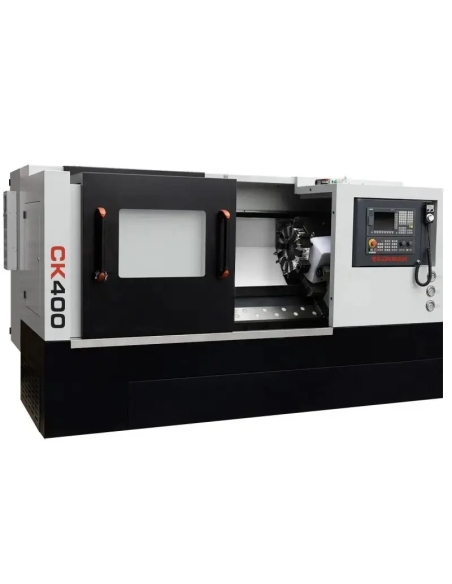

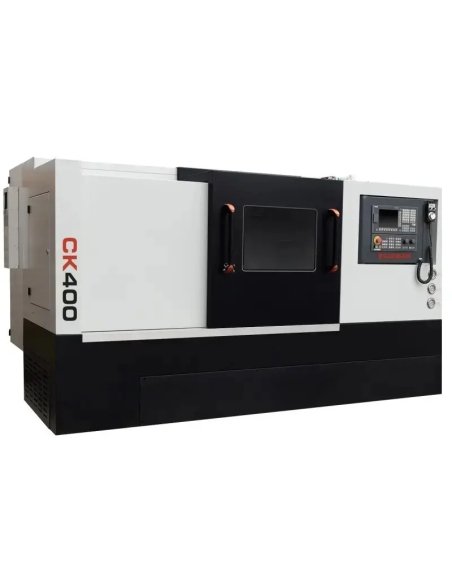

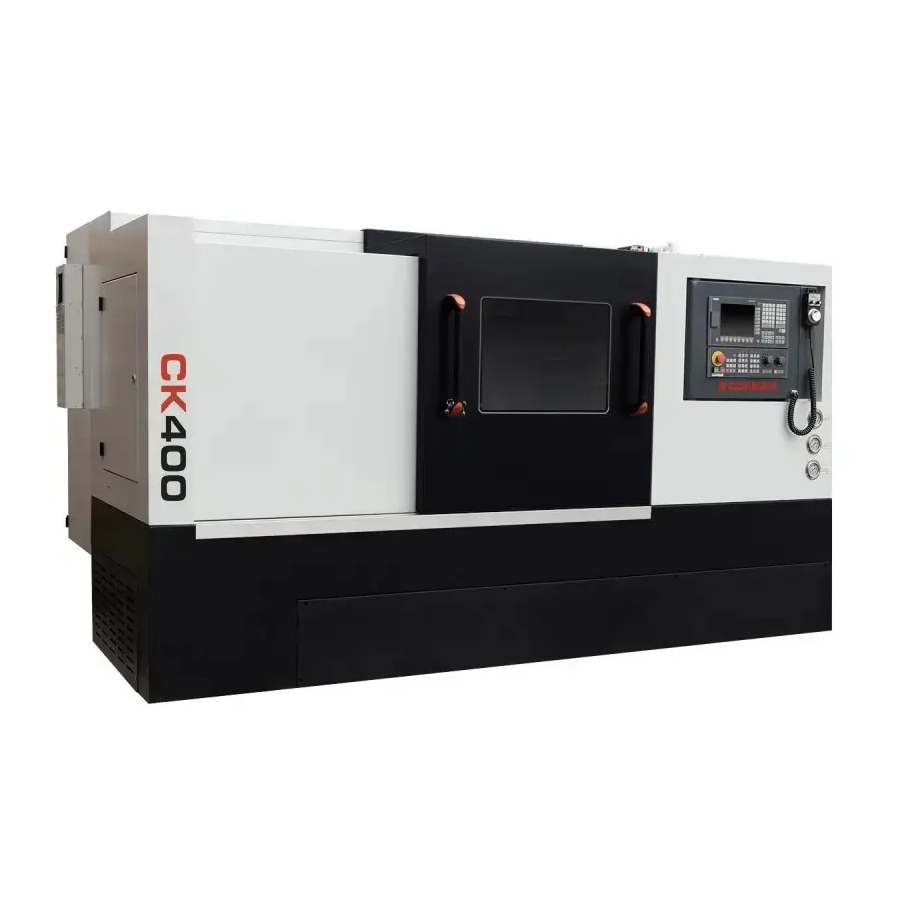

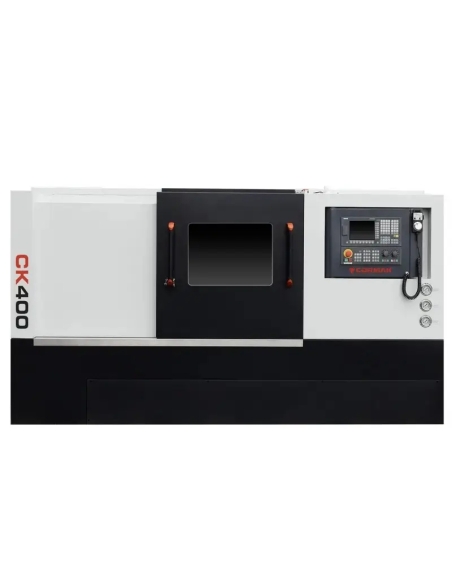

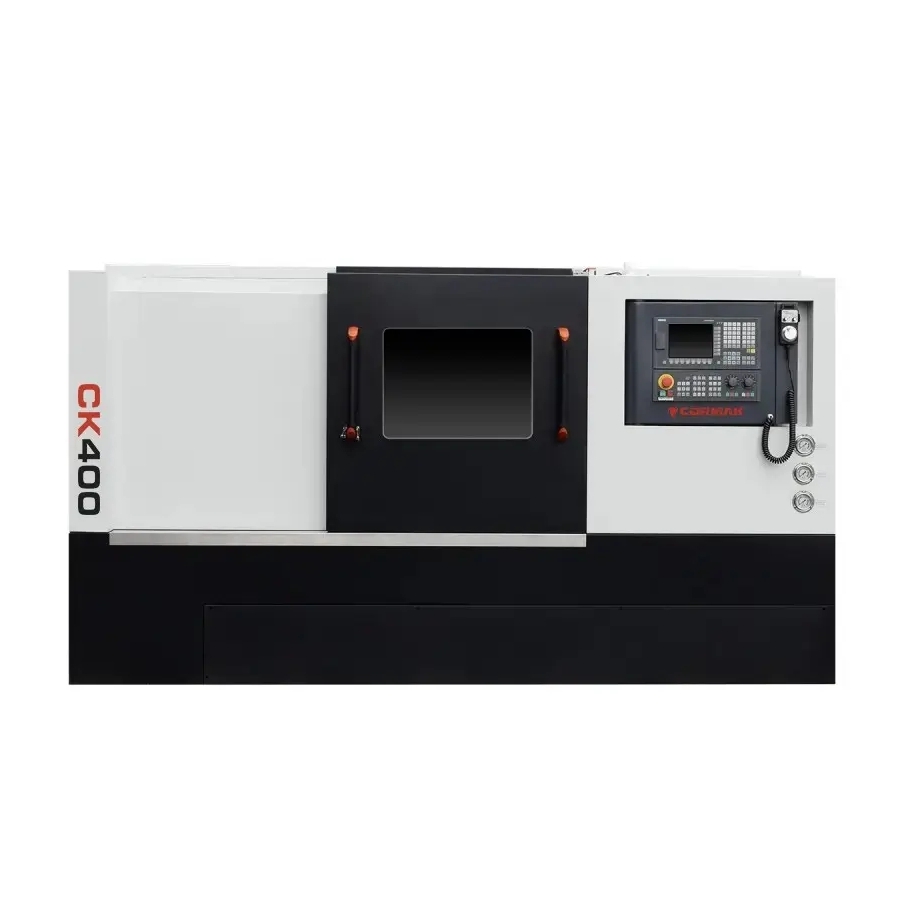

Strung CNC pe batiu inclinat CK400X500
Strungul CNC pe batiu inclinat CK400X500 este o masina industriala avansata, conceputa pentru prelucrarea precisa a metalelor. Cu o constructie solida si sisteme de control moderne, precum Siemens Sinumerik 808D, ofera eficienta ridicata si fiabilitate in medii de productie solicitante.
Principalele avantaje ale strungului CNC CK400X500
- Precizie ridicata a prelucrarii - batiul inclinat si controlul CNC avansat asigura acuratetea chiar si pentru detalii complexe.
- Eficienta si viteza - avansuri maxime axiale Z/X (10000/8000 mm/min) si plaja larga de turatii ale arborelui (200-4000 rot/min) asigura o productie eficienta.
- Constructie durabila - structura solida cu greutate de 3100 kg ofera stabilitate si minimizeaza vibratiile in timpul lucrului.
- Operare intuitiva - sistemul Siemens Sinumerik 808D cu interfata grafica faciliteaza programarea si utilizarea.
- Versatilitate - ideala pentru prelucrarea diferitelor materiale, inclusiv otel, aluminiu si aliaje metalice.
- Economisire - sistemul automat de ungere si sistemul eficient de racire reduc costurile operationale.
Constructia si tehnologia strungului CNC
Constructia batiului inclinat
Strungul numeric CK400X500 este proiectat folosind un batiu inclinat, care ofera o rigiditate mai mare si o mai buna evacuare a aschiilor in comparatie cu constructiile traditionale. Acest tip de constructie minimizeaza deformarile termice si mecanice, ceea ce contribuie la o precizie de prelucrare indelungata.
Arborele si antrenarea
Arborele cu trecere de 52 mm si mandrina de 210 mm este actionat de un motor de 7,5 kW, permitand prelucrarea eficienta atat a pieselor mici, cat si a celor mai mari. Plaja de viteze a arborelui de la 200 la 4000 rot/min permite adaptarea parametrilor la diferite materiale si operatii.
Cap de revolver
Cap revolver cu 12 pozitii permite schimbarea rapida a sculelor de dimensiuni 12x25 mm, crescand flexibilitatea si reducand timpii de inactivitate. Sistemul automat de ungere a transmisiei si ghidajelor asigura o functionare lina si prelungirea duratei de viata a componentelor.
Sistem de racire si contraparc hidraulic
Strungul este echipat cu un sistem de racire eficient, care previne supraincalzirea piesei si a sculei, esential in prelucrarea de serie. Contraparc hidraulic cu un tub de 62 mm diametru si deplasare de 80 mm (con MK4) asigura o fixare stabila a pieselor de pana la 500 mm lungime.
Precizia si eficienta de lucru
Strungul industrial CK400X500 se remarca prin precizie datorita utilizarii sistemelor moderne de control CNC si a constructiei solide. Batiul inclinat reduce vibratiile, permitand obtinerea de suprafete netede si dimensiuni precise ale pieselor. Diametrul maxim de strunjire peste batiu este de 400 mm, iar peste suport de 210 mm, permitand prelucrarea diverselor elemente. Avansurile rapide si plaja mare de viteze a arborelui asigura o eficienta ridicata, mai ales in productia de serie.
Utilizarea strungului CNC pentru metale
Strungul CNC pentru metal CK400X500 isi gaseste utilitatea in fabrici specializate in prelucrarea prin aschiere. Este o alegere ideala pentru:
- Industria auto - productia de arbori, bucse si alte componente de precizie.
- Industria masinilor - prelucrarea pieselor de masini, cum ar fi roti dintate sau arbori de transmisie.
- Ateliere mici si mijlocii - versatilitatea si usurinta de operare permit implementarea rapida in intreprinderi mai mici.
- Productie de serie si unica - flexibilitatea masinii permite realizarea atat a loturilor mari, cat si a pieselor individuale.
Parametrii tehnici
| Diametrul de strunjire peste batiu | 400 mm |
| Lungimea maxima a piesei | 500 mm |
| Diametrul maxim de strunjire peste suport | 210 mm |
| Trecere arbore | 52 mm |
| Scule | 12x25 mm |
| Mandrina | 210 mm |
| Viteze arbore | 200-4000 rot/min. |
| Avans maxim (Z/X) | 10000 / 8000 mm/min |
| Diametrul tubului contraparcului | 62 mm |
| Deplasare tub contraparc | 80 mm |
| Con contraparc | MK4 |
| Motor | 7,5 kW |
| Greutate | 3100 kg |
| Dimensiuni | 3030 x 1650 x 1700 mm |
Echipament standard
- Control Siemens Sinumerik 808D - intuitiv si de incredere.
- Mandrina hidraulica cu trei falci - fixare stabila a pieselor.
- Cap revolver cu 12 pozitii - schimb rapid de scule.
- Set de falci moi - pentru o prindere precisa a pieselor.
- Contraparc hidraulic - asigura stabilitatea prelucrarii elementelor lungi.
- Sistem de racire - minimizeaza supraincalzirea sculei si a piesei.
- Sistem automat de ungere - prelungeste durata de viata a ghidajelor si transmisiilor.
- Iluminare cu halogen 24V - vizibilitate mai buna a zonei de lucru.
- Instructiuni in limba poloneza - usureaza implementarea masinii.
- Declaratie de conformitate CE - confirmarea conformitatii cu standardele europene.
Echipament optional
- Control Siemens Sinumerik 828D - pentru operatiuni mai avansate.
- Colector de aschii (cu banda) - faciliteaza mentinerea curateniei la locul de munca.
- Receptor de piese - automatizarea procesului de productie.
- Scule actionate - permit frezarea si gaurirea pe strung.
Sistemele de control CNC - Siemens si Fanuc
Strungurile CNC pentru metal din seria CK400X500 sunt echipate cu sisteme avansate de control Siemens Sinumerik 808D, Siemens Sinumerik 828D (optional) sau Fanuc Oi-TF Fiecare dintre aceste sisteme asigura o precizie ridicata, fiabilitate si usurinta in programare, adaptate nevoilor diverselor fabrici.
Siemens Sinumerik 808D
Siemens Sinumerik 808D este un sistem economic pentru ateliere mai mici. Ofera o interfata intuitiva, fiabilitate ridicata si compatibilitate cu operatiuni de strunjire de baza.
Siemens Sinumerik 828D
Siemens Sinumerik 828D este o solutie pentru aplicatii mai solicitate, oferind putere de calcul mare, cicluri de prelucrare avansate si compatibilitate cu sisteme CAD/CAM.
Fanuc Oi-TF
Fanuc Oi-TF asigura stabilitate si precizie in productia de serie, cu o interfata intuitiva si functii avansate de strunjire.
Incredere in experienta CORMAK
Cu peste 20 de ani de experienta in furnizarea de masini industriale, CORMAK ofera solutii fiabile pentru afacerea ta. Strungurile noastre CNC sunt proiectate tinand cont de cele mai inalte standarde de calitate si siguranta, confirmate de certificatele CE. Oferim servicii profesionale de garantie si post-garantie, precum si consultanta tehnica de specialitate.
