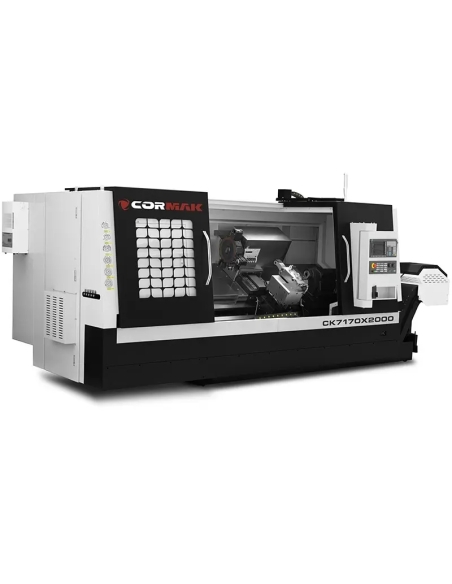

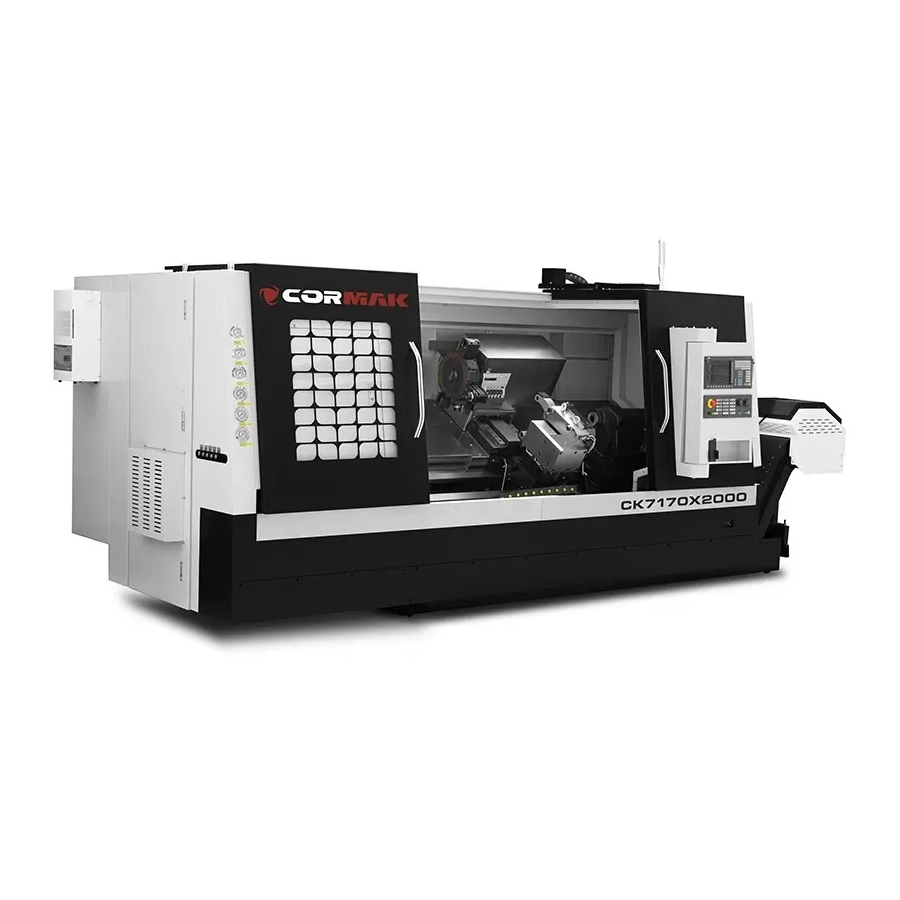

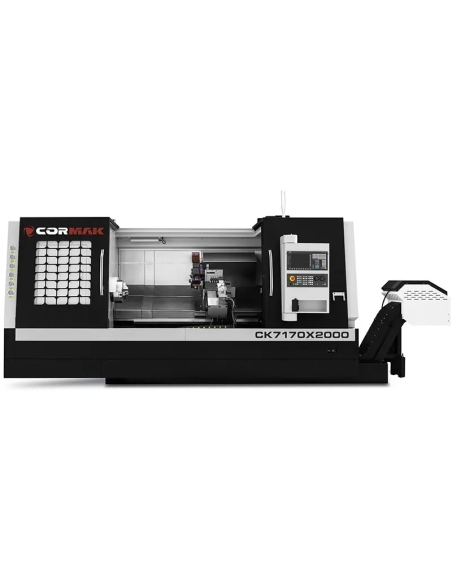

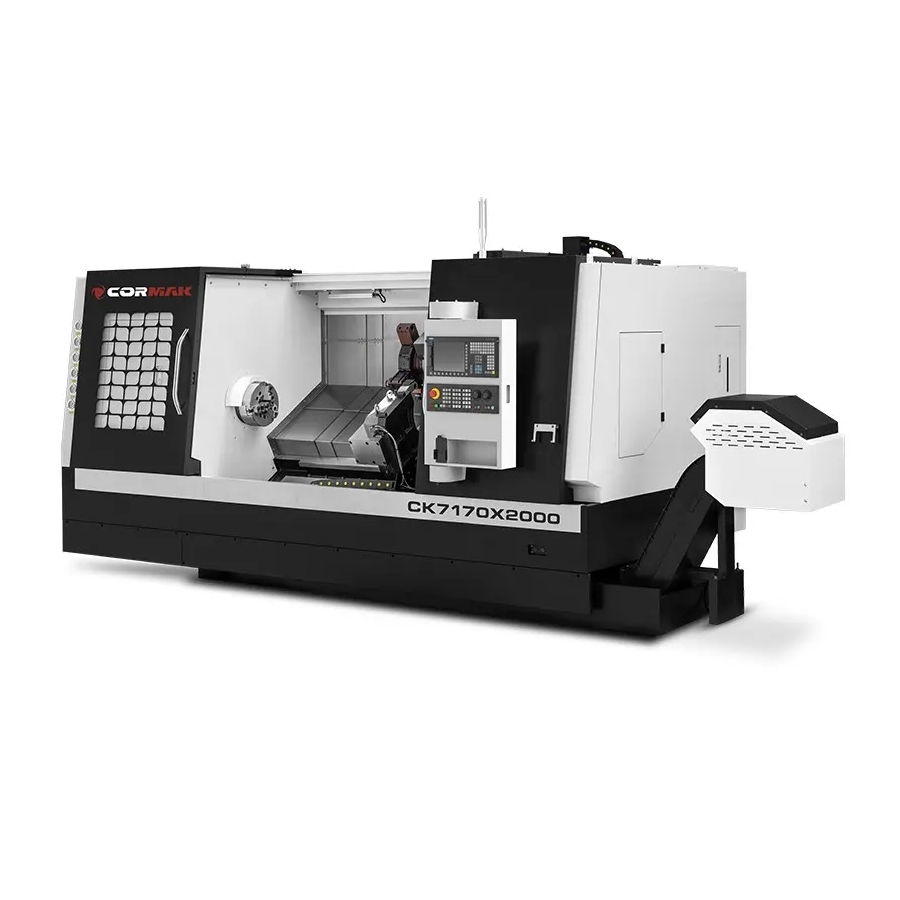

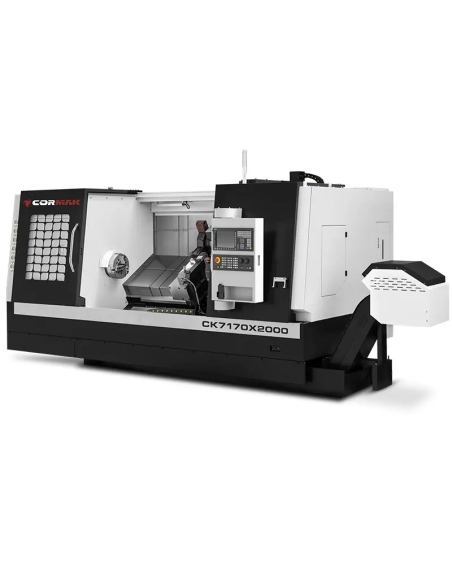

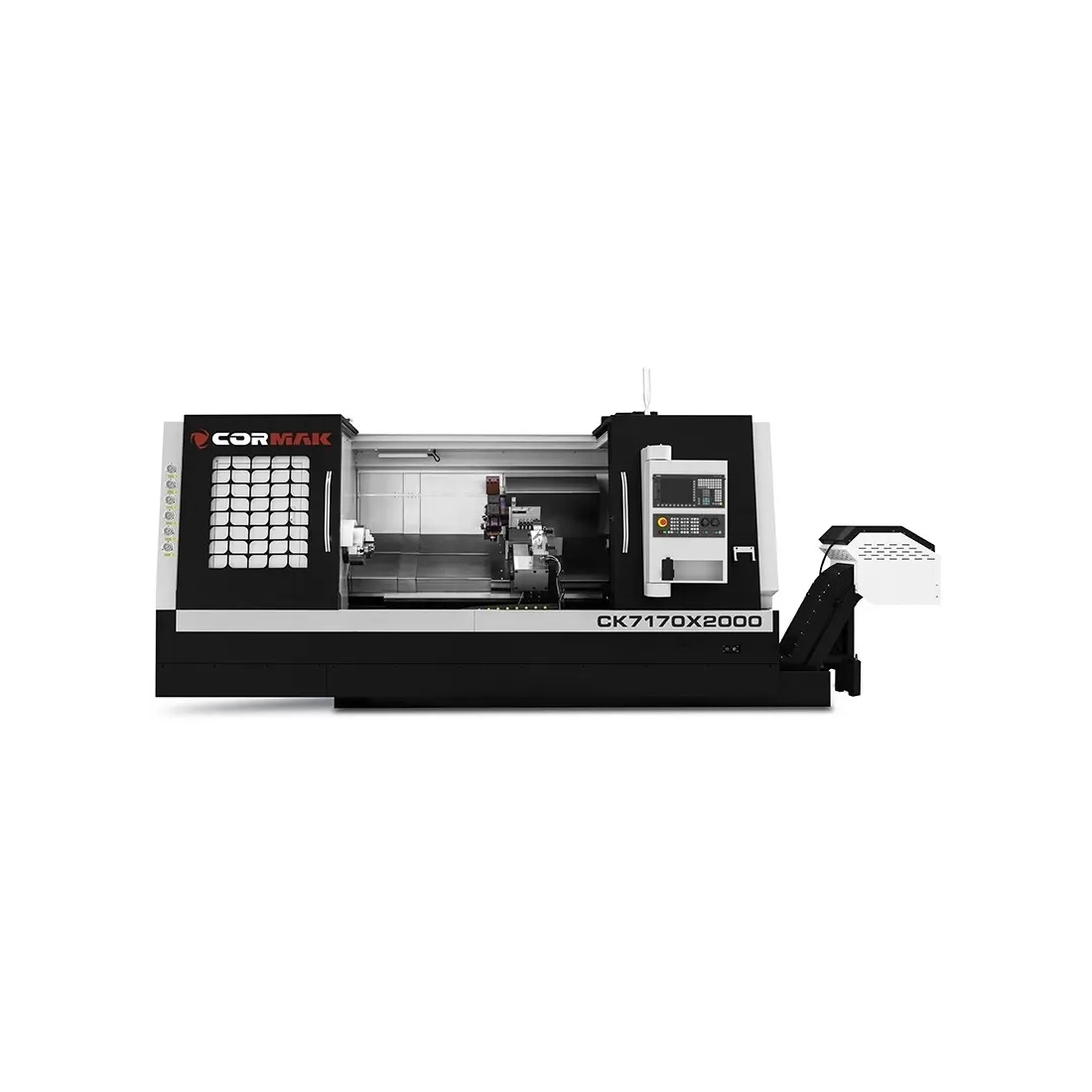

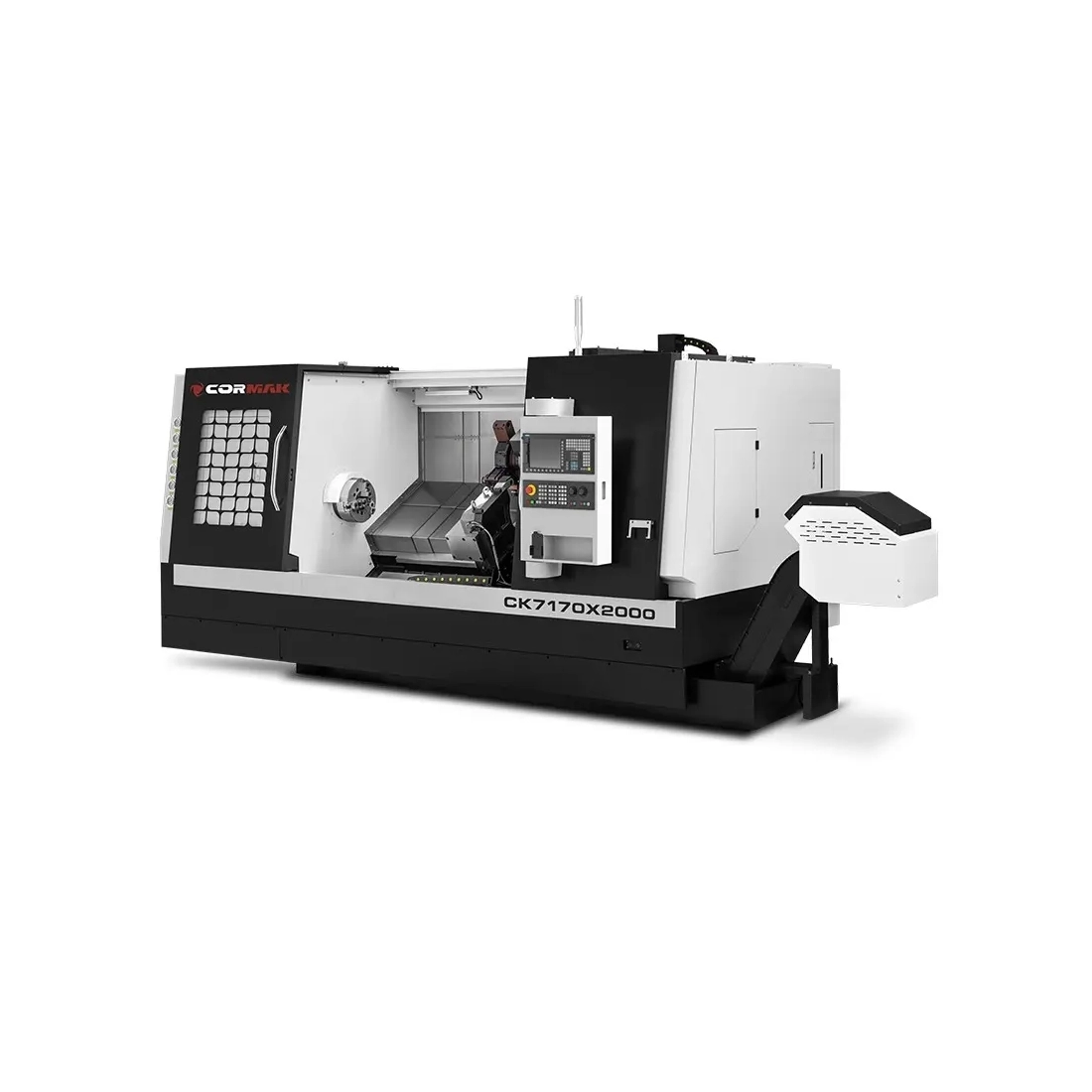

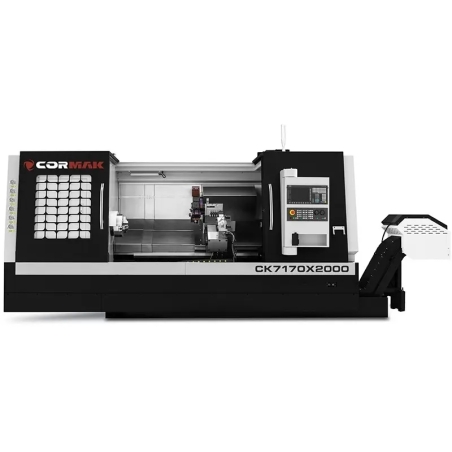

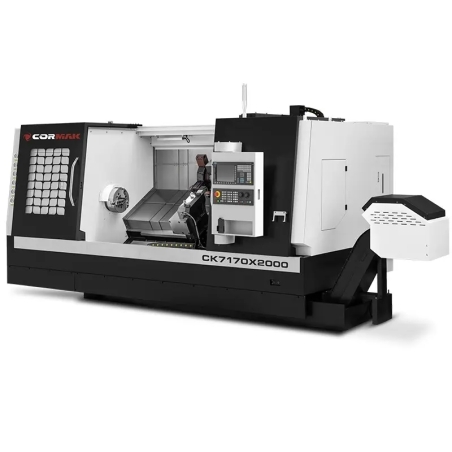

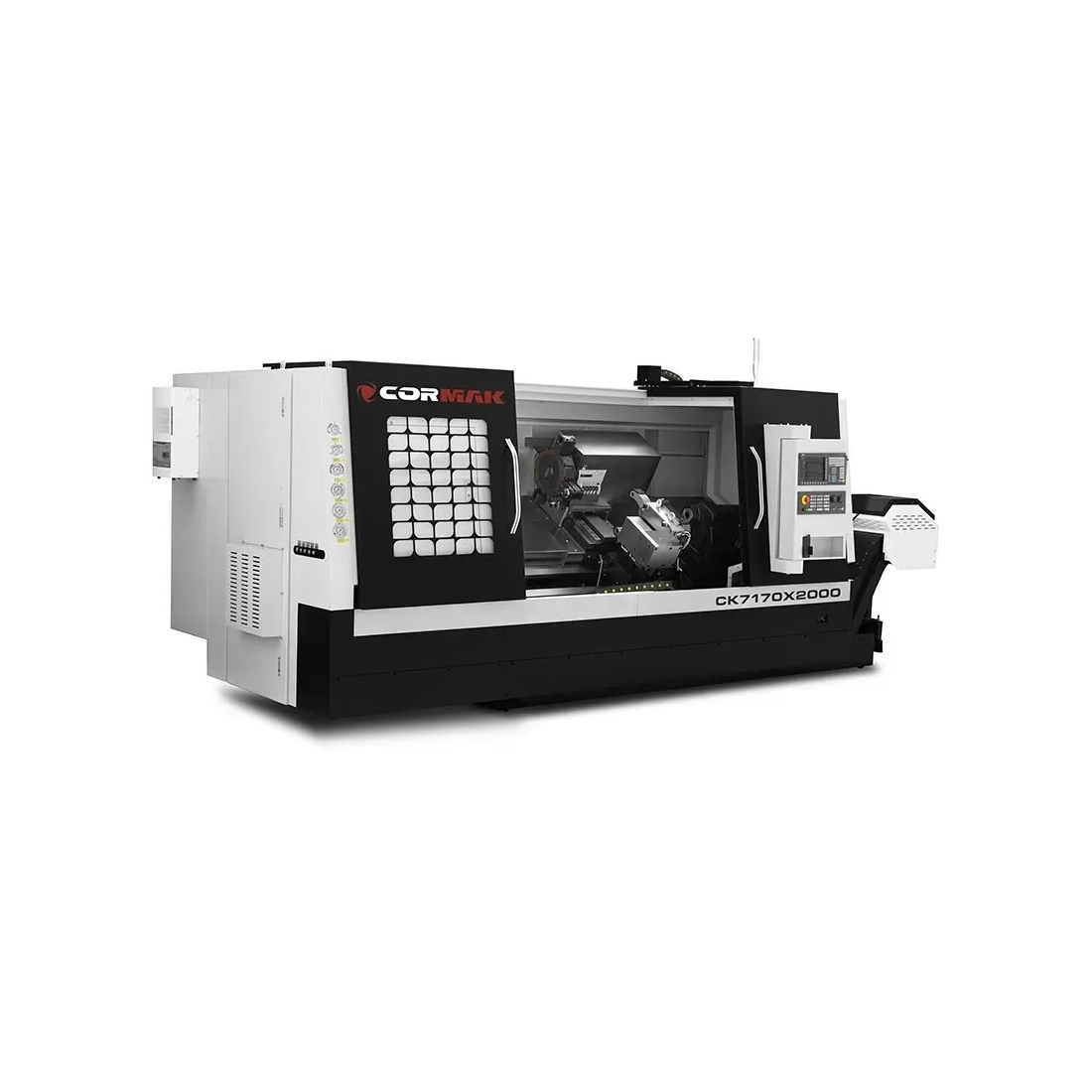

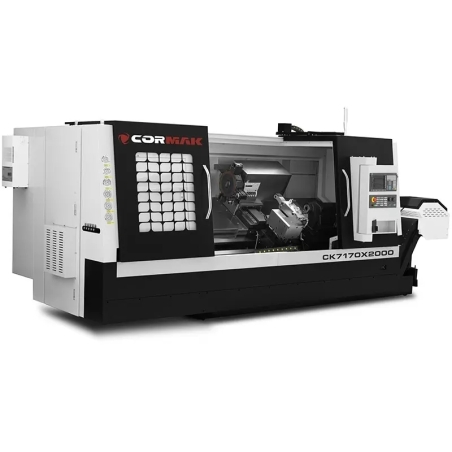

Strung CNC CORMAK CK7160X4000 cu mandrină hidraulică și 12 scule, Siemens SINUMERIK 808D
Strungul CNC cu pat înclinat CK7160 x4000 este o mașină CNC avansată, proiectată pentru prelucrarea precisă a metalului în medii industriale solicitante. Echipat cu comandă CNC modernă, o construcție robustă cu cap revolver BMT 45 și componente de la mărci recunoscute precum Siemens și Schneider, oferă fiabilitate și randament ridicat în prelucrarea pieselor de mari dimensiuni.
Principalele avantaje ale strungului CNC CK7160 x4000
Strungul CNC CK7160 x4000 este o soluție dedicată atelierelor și fabricilor profesioniste care au nevoie de echipamente sigure pentru prelucrarea pieselor mari și cu geometrii complexe. Mașina îmbină tehnologii actuale de așchiere, o structură solidă și control avansat, oferind utilizatorilor precizie deosebită, durabilitate și flexibilitate. Dotat cu cap revolver BMT 45, ghidaje liniare și opțiuni precum axa Y sau scule antrenate, permite realizarea unui spectru larg de operații la standarde ridicate de calitate.
- Precizia prelucrării: acuratețea poziționării axelor X/Z la nivel de 0,001 mm garantează o calitate excelentă a pieselor, chiar și pentru forme complicate și materiale dificile.
- Productivitate ridicată: motorul arborelui principal Siemens de 11 kW, opțional 15 kW, și turația de până la 2500 rot./min permit prelucrarea rapidă și eficientă a diverselor materiale, precum oțel, aluminiu sau aliaje metalice.
- Versatilitate în utilizare: posibilitatea de strunjire a pieselor cu lungimea maximă de 4000 mm și diametrul peste pat de până la 600 mm face mașina potrivită pentru proiecte de producție de mari dimensiuni.
- Cap revolver avansat: capul BMT 45 cu 12 poziții, cu opțiune de scule antrenate, permite operații de frezare și găurire în afara axei, crescând funcționalitatea echipamentului.
- Operare intuitivă: comanda Siemens Sinumerik 808D în limba poloneză oferă o interfață simplă, programare rapidă și compatibilitate cu sisteme CAD/CAM, facilitând integrarea în procesele moderne de producție.
- Construcție durabilă: patul înclinat și ghidajele liniare asigură rigiditate ridicată, reduc vibrațiile și garantează stabilitate în timpul prelucrărilor intensive.
- Lubrifiere și răcire: lubrifierea automată, sistemul de răcire și climatizarea dulapului electric reduc uzura și prelungesc durata de viață a componentelor-cheie.
- Siguranță și conformitate: carcasa completă, conformă cu normele CE, asigură protecția operatorilor și respectarea standardelor europene.
- Flexibilitate de configurare: opțiuni precum axa Y, scule antrenate sau comenzile avansate Siemens Sinumerik 828D și Fanuc Oi-TF permit adaptarea mașinii la cerințe specifice de producție.
- Optimizarea proceselor: portul USB permite importul și exportul rapid al programelor, accelerând configurarea și crescând eficiența producției.
Construcția și tehnologia strungului industrial
Strungul CNC pentru metal CK7160 x4000 a fost proiectat pentru fiabilitate și precizie în condiții industriale dificile. Utilizarea componentelor de calitate, precum acționările Siemens și elementele Schneider, asigură stabilitate în funcționare și o durată lungă de viață.
Construcția patului înclinat
Patul înclinat, cu un unghi de înclinare optimizat, împreună cu ghidajele liniare, oferă o rigiditate excelentă, reducând vibrațiile în timpul prelucrării. Acest tip de construcție ajută la menținerea unei precizii ridicate chiar și la sarcini mari și cicluri intensive de producție.
Arborele principal și acționarea
Arborele principal cu alezaj de 72 mm și motor Siemens de 11 kW, opțional 15 kW, permite prelucrarea eficientă a pieselor cu forme și materiale variate, oferind un finisaj de calitate.

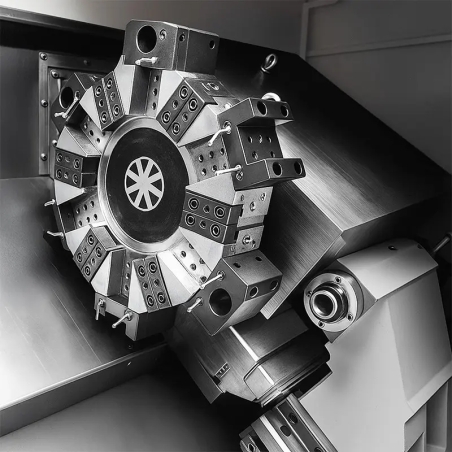

Cap revolver BMT 45
Capul revolver BMT 45 cu 12 poziții, cu opțiune de scule antrenate, permite realizarea de operații complexe, precum frezarea și găurirea în afara axei, sporind versatilitatea mașinii.
Sistemul de comandă
Strungul este echipat cu comanda Siemens Sinumerik 808D în limba poloneză, care oferă o interfață intuitivă, programare rapidă și compatibilitate cu software CAD/CAM, simplificând integrarea în fluxurile moderne de producție.
Sistemul de răcire și lubrifiere
Sistemul de răcire integrat, lubrifierea automată a transmisiei și a ghidajelor, precum și climatizarea dulapului de comandă asigură funcționarea fluentă și reduc uzura componentelor.
Precizia și productivitatea de lucru
Strungul industrial CK7160 x4000 garantează o precizie deosebită datorită acurateței de poziționare de 0,001 mm. Servoacționările avansate Siemens, mandrina hidraulică cu 3 bacuri și diametrul de 305 mm, precum și păpușa mobilă hidraulică, cu pinolă Ø90 mm, cursă 140 mm, oferă stabilitate și repetabilitate. Turația mare a arborelui, de 2500 rot./min, precum și opțiunea de scule antrenate și axa Y permit operații complexe de strunjire a filetelor, canelare, găurire sau frezare, păstrând un finisaj la standarde înalte.
Aplicații ale strungului CNC pentru metal
Strungurile CNC pentru metal, precum modelul CK7160 x4000, sunt utilizate pe scară largă în diverse ramuri industriale, inclusiv:
- Industria auto: producția de componente de precizie, precum arbori, bucșe, roți dințate și elemente ale sistemelor de transmisie.
- Industria aeronautică: prelucrarea pieselor din aliaje ușoare și materiale cu rezistență ridicată, folosite în structuri aeronautice.
- Construcția de mașini: fabricarea de piese pentru utilaje, scule, matrițe de injecție și alte componente de înaltă precizie.
- Serii și prototipuri: echipamentul este dedicat atât seriilor mari, cât și proiectelor unicat sau prototipurilor, mai ales pentru prelucrarea pieselor foarte lungi.
Mașina este potrivită pentru unități de producție care necesită echipamente fiabile pentru prelucrarea precisă a metalului în aplicații variate, în special pentru proiecte de mari dimensiuni.
Echipare standard
- Comandă SINUMERIK 808D în limba poloneză
- Ghidaje liniare pentru rigiditate și durabilitate ridicate

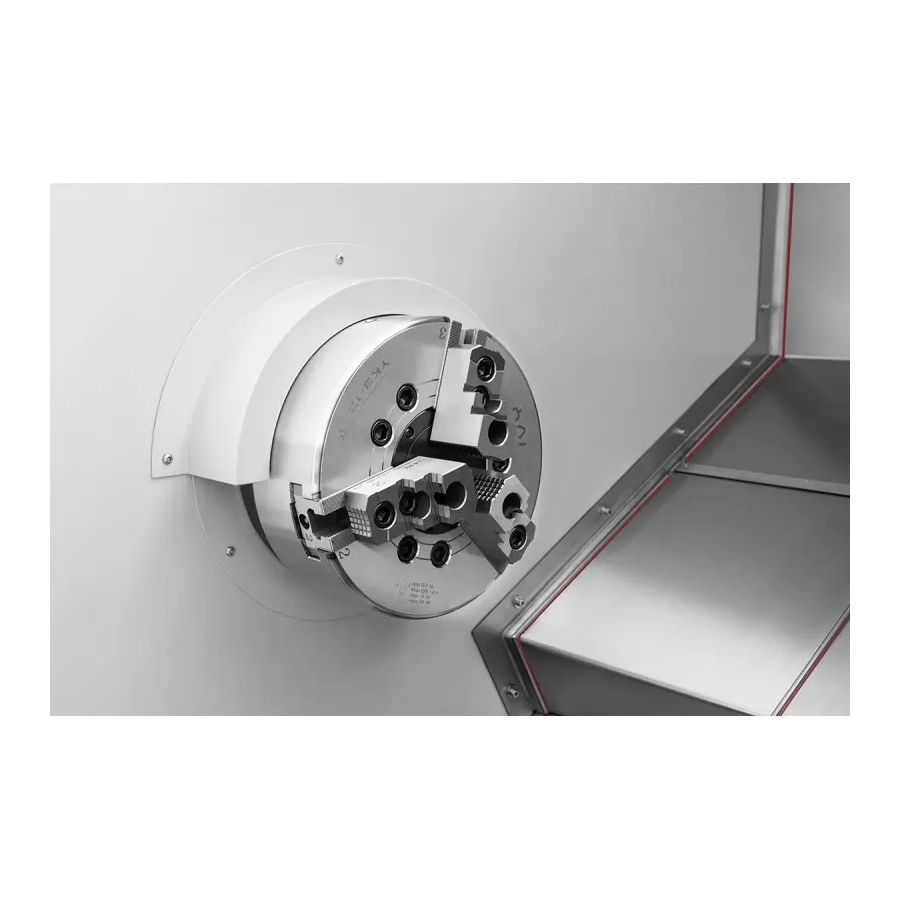

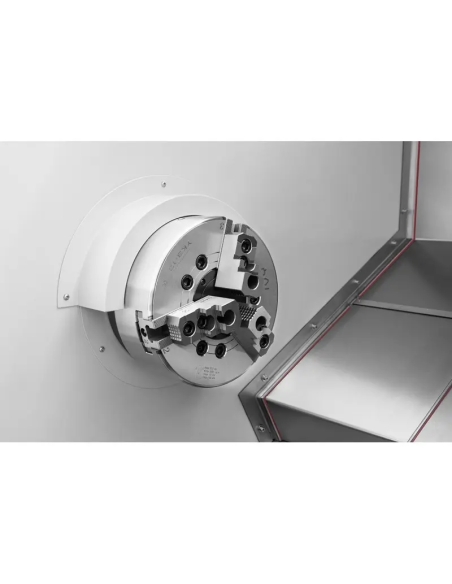

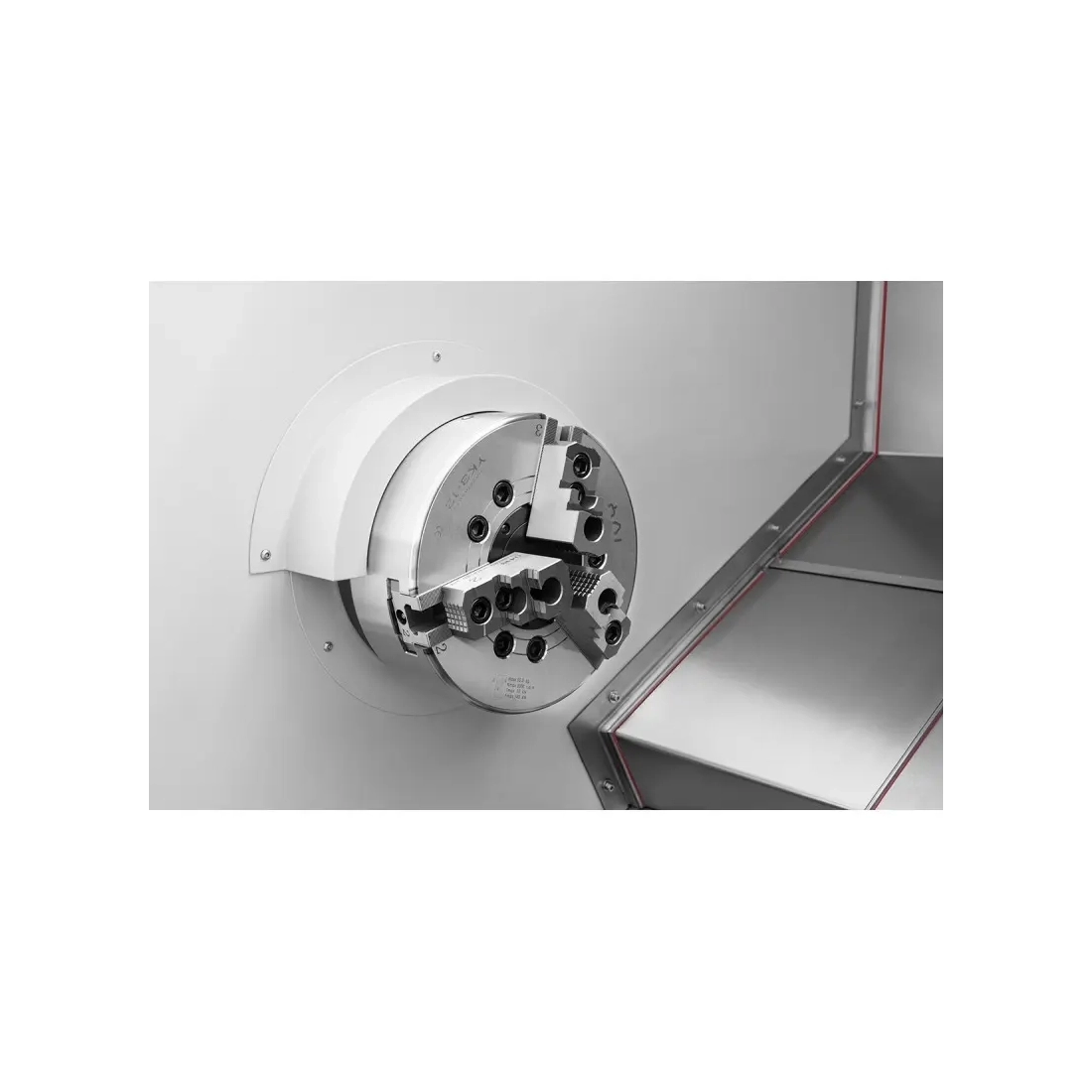

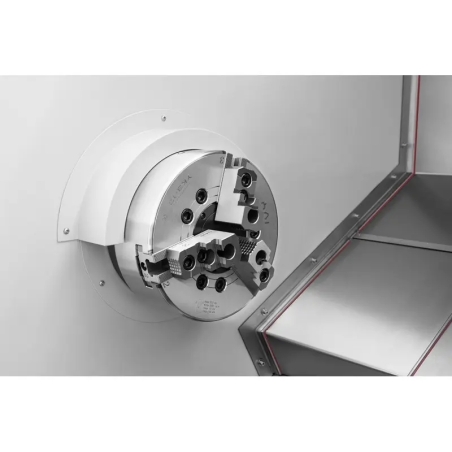

- Mandrină hidraulică cu 3 bacuri, Ø305 mm
- Set de bacuri moi

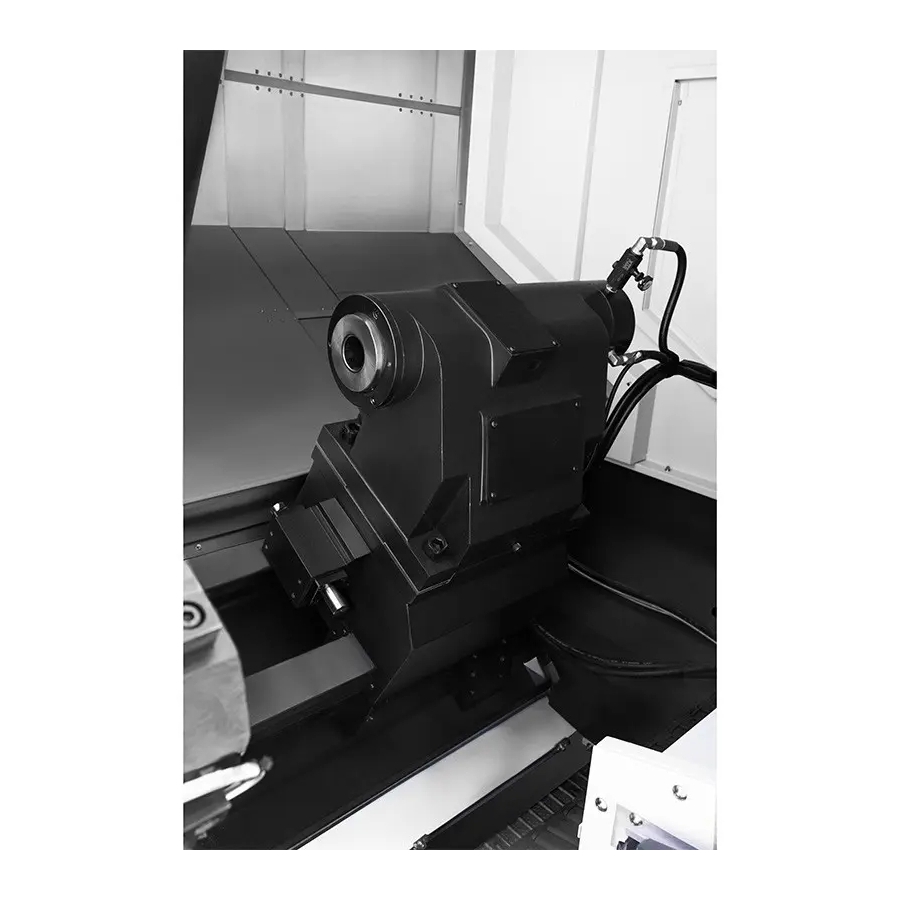

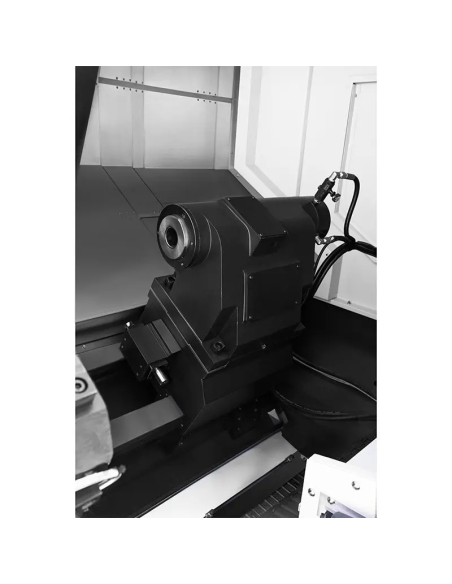

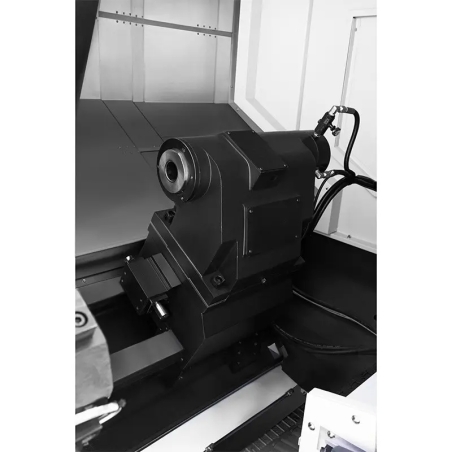

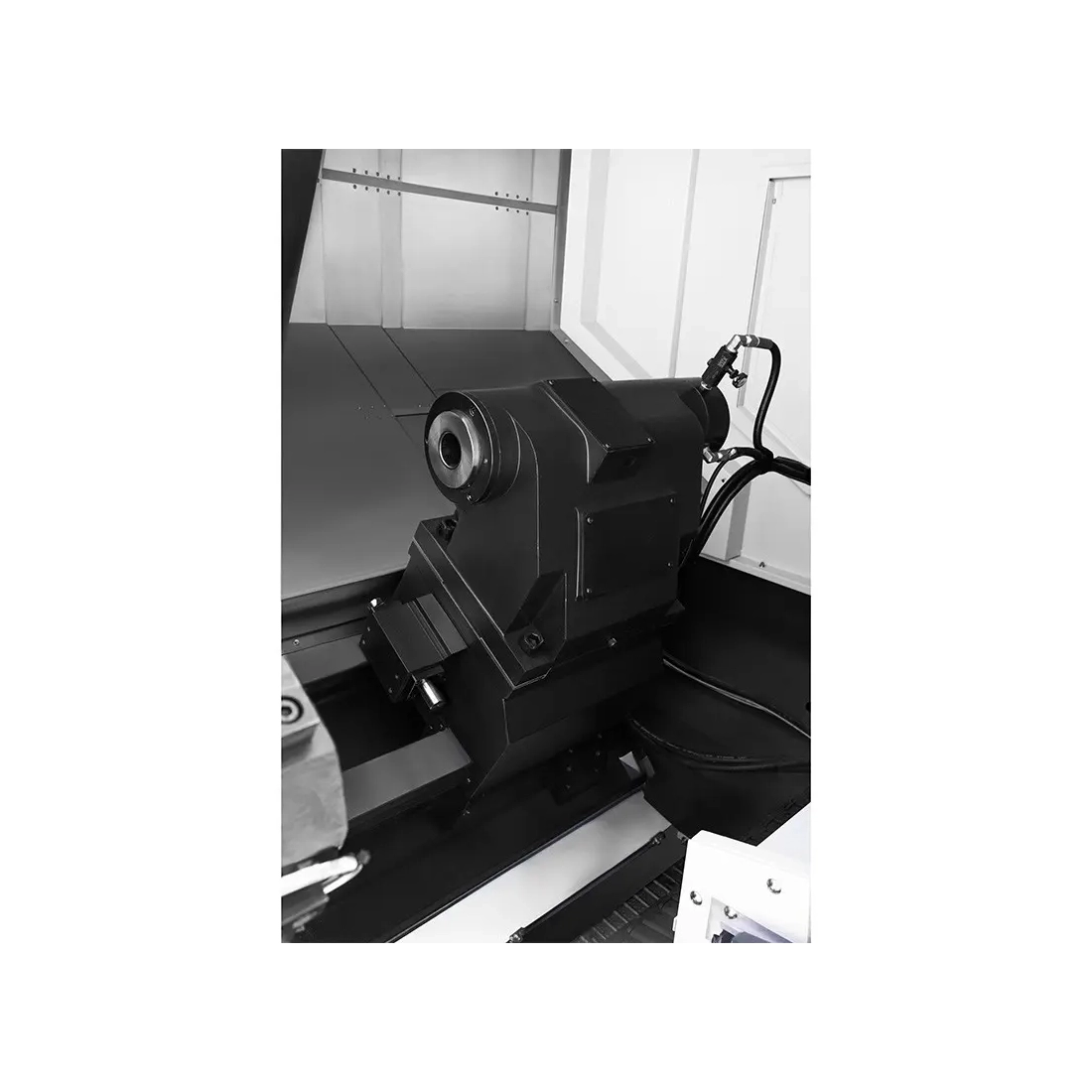

- Păpușă mobilă comandată hidraulic, cu pinolă Ø90 mm, cursă 140 mm
- Lunetă hidraulică: Ø40 x 250 mm
- Sistem de răcire și lubrifiere automată a transmisiei și ghidajelor
- Climatizare pentru dulapul de comandă
- Recipient și colector de așchii
- Port USB pentru importul și exportul rapid al programelor
- Scule de service incluse
- Carcasă completă conformă cu standardele CE
Echipare opțională
- Scule antrenate
- Axa Y pentru frezare și găurire în afara axei
- Comandă Siemens Sinumerik 828D sauFanuc Oi-TF
Parametri tehnici – CK7160X4000
| Diametrul de strunjire peste pat | 600 mm |
| Diametrul de strunjire peste sanie | 370 mm |
| Lungimea maximă a piesei | 4000 mm |
| Cursa pe axele X / Z | 290/3760 mm |
| Alezajul arborelui principal | 72 mm |
| Turația arborelui principal | 2500 rot. /min. |
| Motorul arborelui principal | SIEMENS 11 kW (15 kW) |
| Mandrină | hidraulică cu 3 bacuri, Ø305 mm |
| Cap revolver | BMT 45, 12 poziții (opțiune – scule antrenate) |
| Acuratețea poziționării axelor X/Z | 0,001 mm |
| Dimensiunea sculelor | 25 x 25 mm |
| Păpușă mobilă hidraulică | pinolă Ø90 mm, cursă 140 mm |
| Conul păpușii mobile | MK5 |
| Dimensiuni L/l/H | 6000 x 2300 x 2210 mm |
| Greutate | 7900 kg |
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC CK7160X4000sunt echipate cu sisteme de comandă profesionale de la producători de renume precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru cerințe variate de producție, de la operații simple până la procese complexe de prelucrare.
Siemens Sinumerik 808D
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru ateliere mici și medii. Caracteristicile sale principale includ:
- Utilizare intuitivă: interfața grafică și funcția Teach-In simplifică programarea, reducând la minimum timpul de instruire al operatorilor.
- Fiabilitate ridicată: construcția robustă și rezistentă la praf și umiditate asigură stabilitate în condiții dificile de atelier.
- Compatibilitate: comanda este dedicată mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
- Consum redus de energie: comanda are cerințe minime de întreținere și este potrivită pentru utilizatorii CNC aflați la început.
Strungul CNC CK7160X4000 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în operare.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: este ușor de folosit și potrivită pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcția robustă este rezistentă la condiții industriale dificile.
- Utilizare: comanda este dedicată aplicațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrări dinamice și gestionarea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: permite optimizarea traiectoriilor sculei și extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: oferă fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: este potrivită pentru operații precise de așchiere, precum strunjirea filetelor și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
- Tip mașină
- Strung CNC
- Diametru de strunjire peste batiu
- 600 mm
- Conformitate CE
- Da
- Greutate
- 7900 kg
- Putere motor
- 11 kW (standard) / 15 kW (opțional)
- Material prelucrat
- Metal
- Funcții
- Canelare
Filetare
Frezare cu scule antrenate și axă Y opționale
Găurire cu scule antrenate și axă Y opționale
Strunjire - Tip acționare
- Servomotoare Siemens
- Producători componente electronice
- Schneider
Siemens - Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Optimizarea traiectoriilor sculei (Siemens SINUMERIK 828D)
Teach-In (Siemens SINUMERIK 808D) - Cursă axa Z
- 3760 mm
- Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 370 mm
- Diametru mandrină
- 305 mm
- Cursă pinolă păpușă mobilă
- 140 mm
- Con pinolă păpușă mobilă
- MK5
- Lungime maximă piesă montată
- 4000 mm
- Diametru pinolă păpușă mobilă
- 90 mm
- Tip mandrină
- Hidraulică
- Dimensiuni sculă
- 25 × 25 mm
- Tip păpușă mobilă
- Hidraulică
- Tip comandă
- CNC
- Sistem de răcire sculă
- Integrat
- Turație arbore strung
- 2500 rot./min
- Număr bacuri per mandrină
- 3
- Cuvă pentru așchii
- Da
- Limbi panou de control
- Poloneză
- Producător motor principal
- Siemens
- Interfață de comunicație
- USB
- Tip batiu
- Înclinat
- Tip portsculă
- BMT 45
- Sculă antrenată
- Opțional
- Protecție zonă de lucru
- Carcasare completă
- Extensibilitate controler
- Module suplimentare (Siemens SINUMERIK 828D)
- Climatizare dulap de comandă
- Da
- Axă Y
- Opțională
- Dimensiuni lunetă hidraulică
- Ø40 × 250 mm
- Înălțime
- 2210 mm
- Lățime
- 2300 mm
- Lungime
- 6000 mm
- Cursă axa X
- 290 mm
- Număr scule (standard)
- 12 scule
- Diametru trecere arbore principal
- 72 mm
- Precizie de poziționare axa X
- 0,001 mm
- Precizie de poziționare axa Z
- 0,001 mm
Strung CNC CORMAK cu mandrină hidraulică și 12 scule, 4000 mm, Siemens SINUMERIK 808D
Strungul CNC CK7160X4000 CORMAK, cu mandrină hidraulică și pat înclinat, prelucrează precis și eficient piese medii și mari, oferind o capacitate de strunjire de până la Ø600 mm și o lungime de prelucrare de până la 4000 mm.
Utilajul include turelă cu 12 poziții, servomotoare SIEMENS, ghidaje liniare, sistem hidraulic complet și controler SIEMENS SINUMERIK 808D pentru operarea și editarea programelor direct pe mașină, cu opțiuni SINUMERIK 828 sau FANUC.
