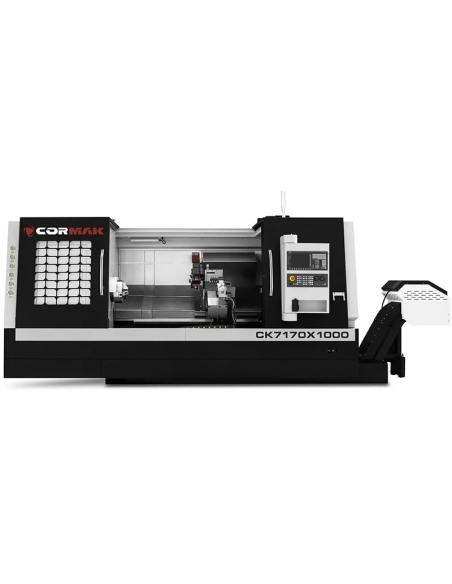

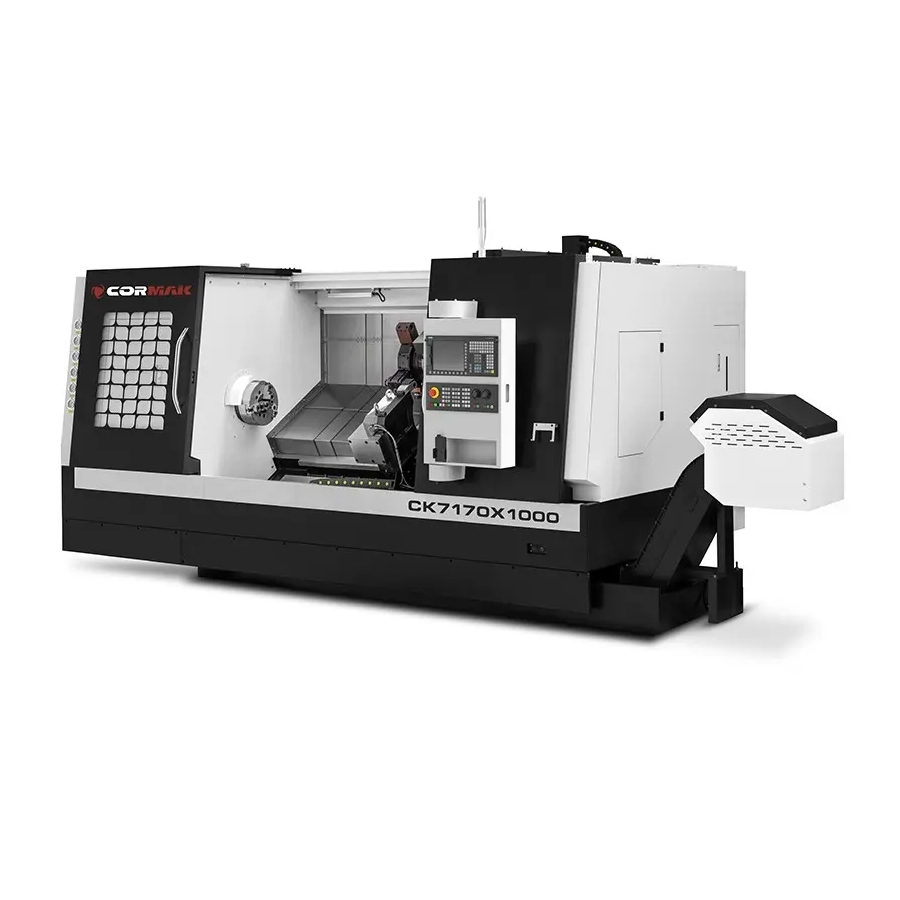

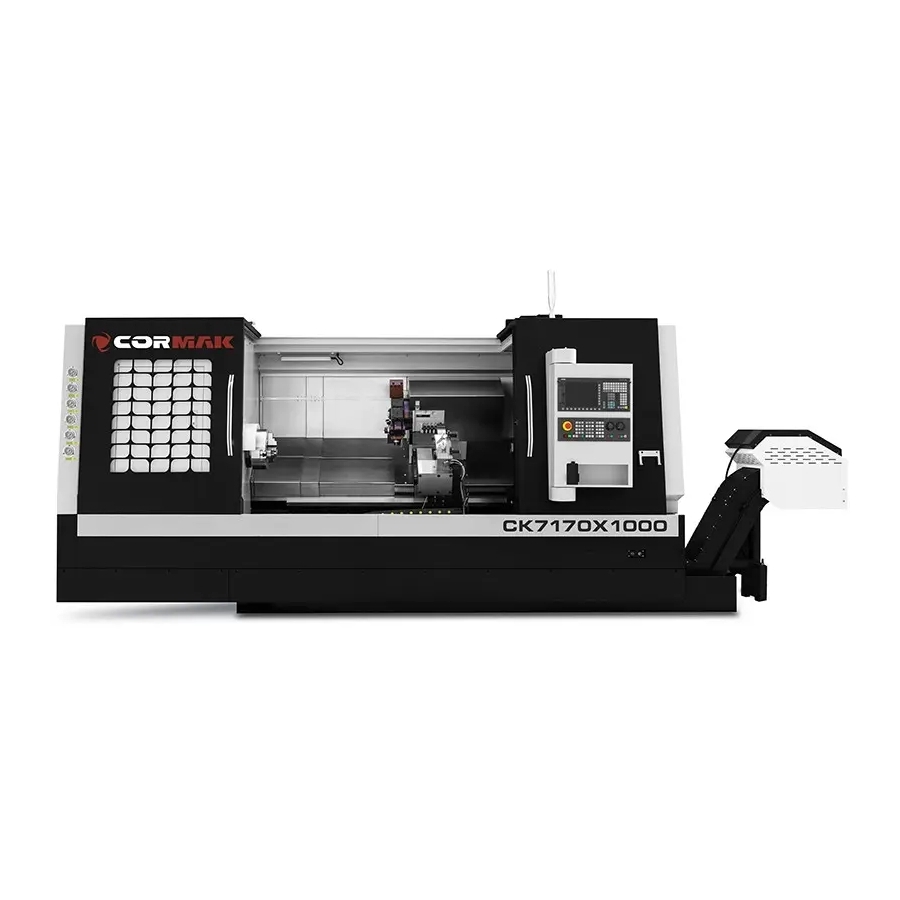

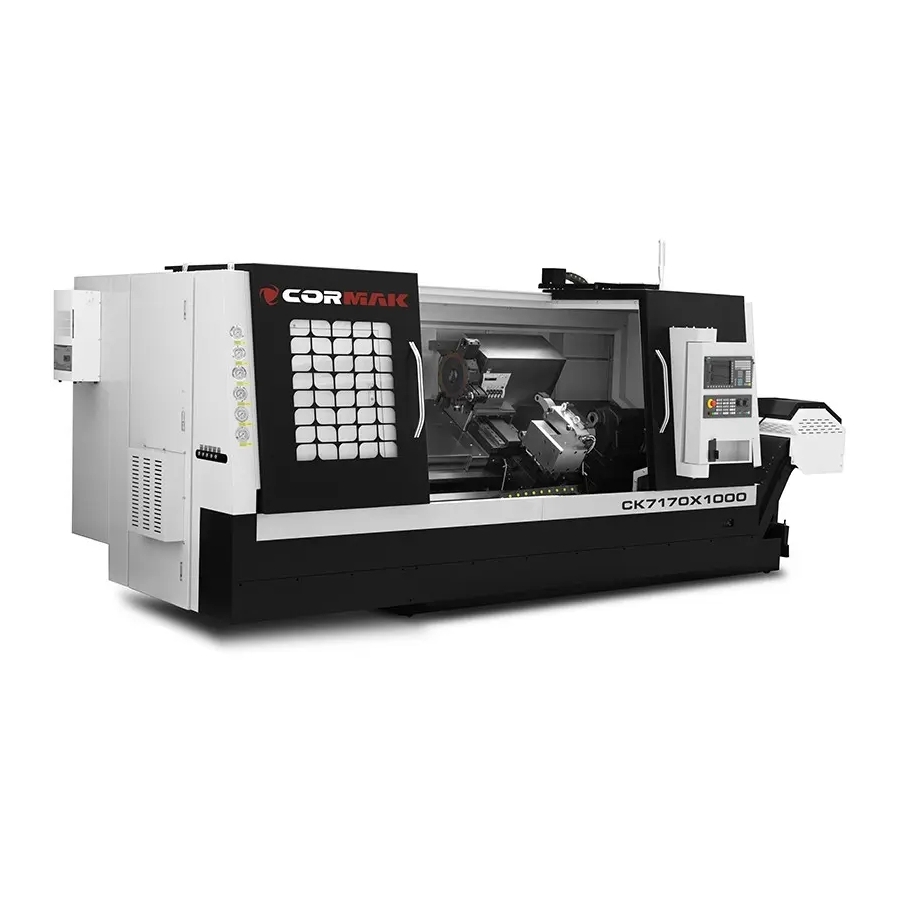

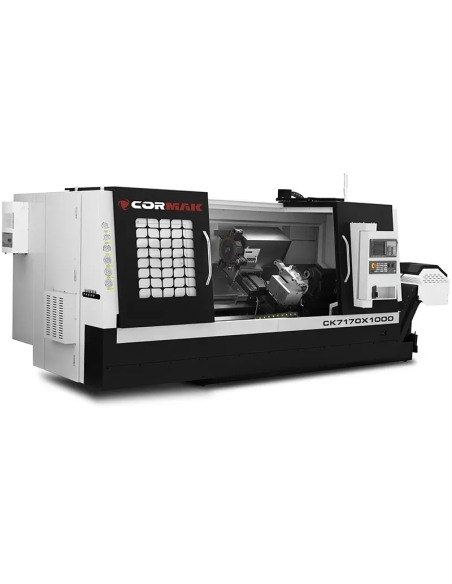

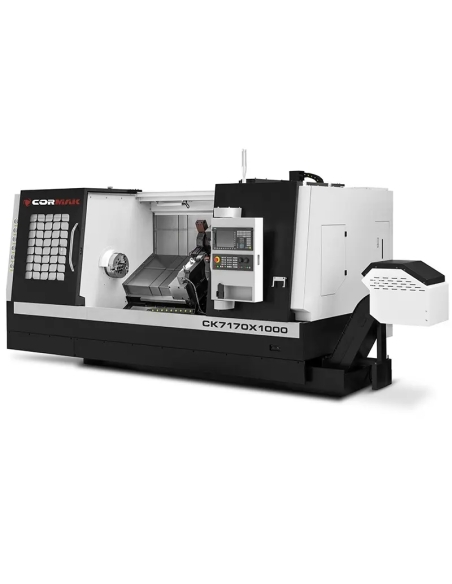

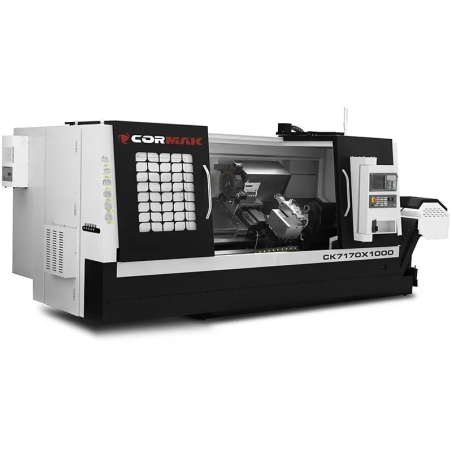

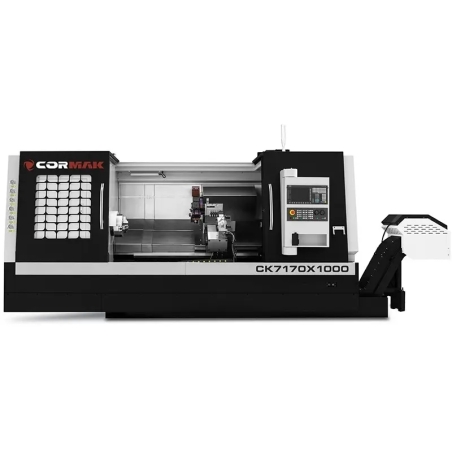

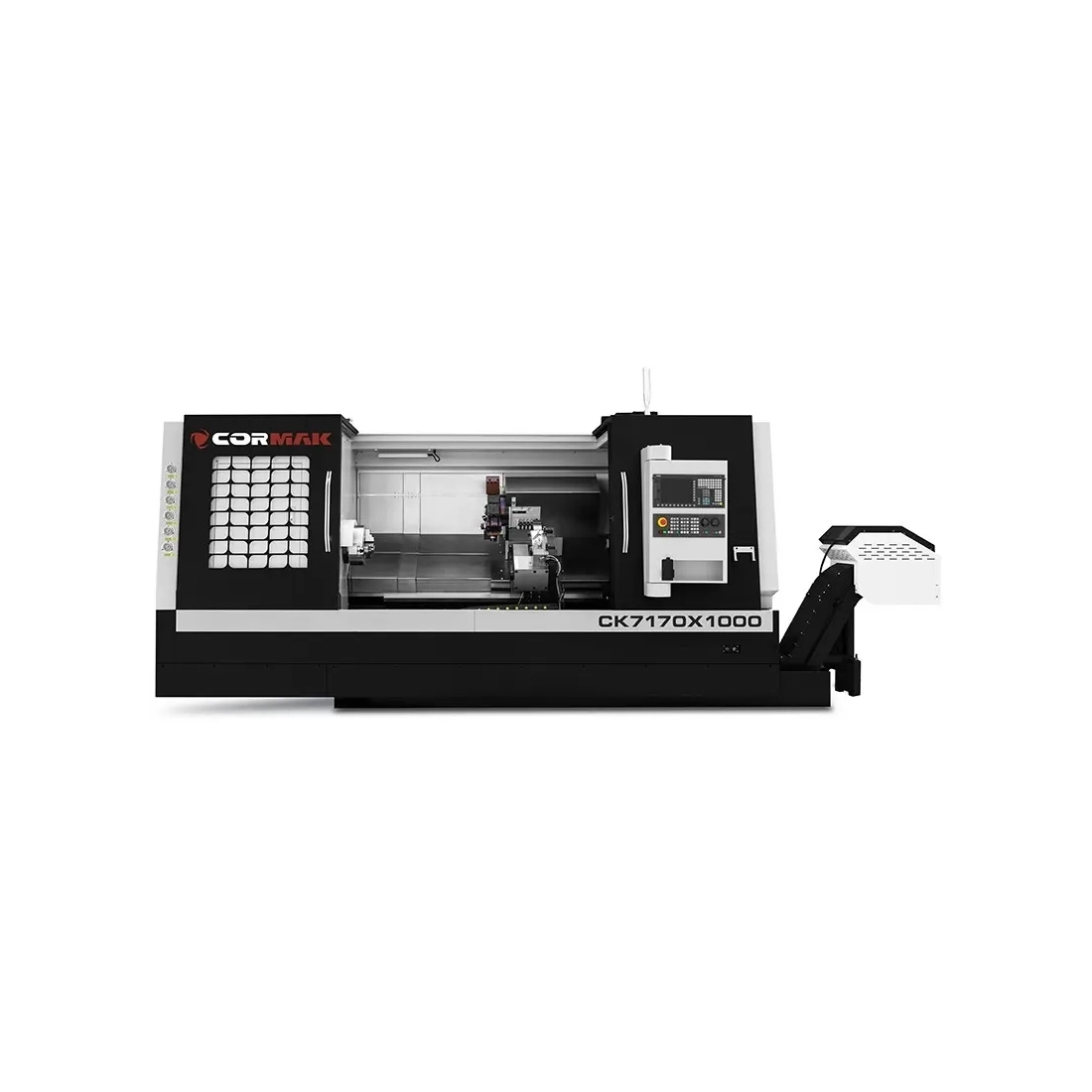

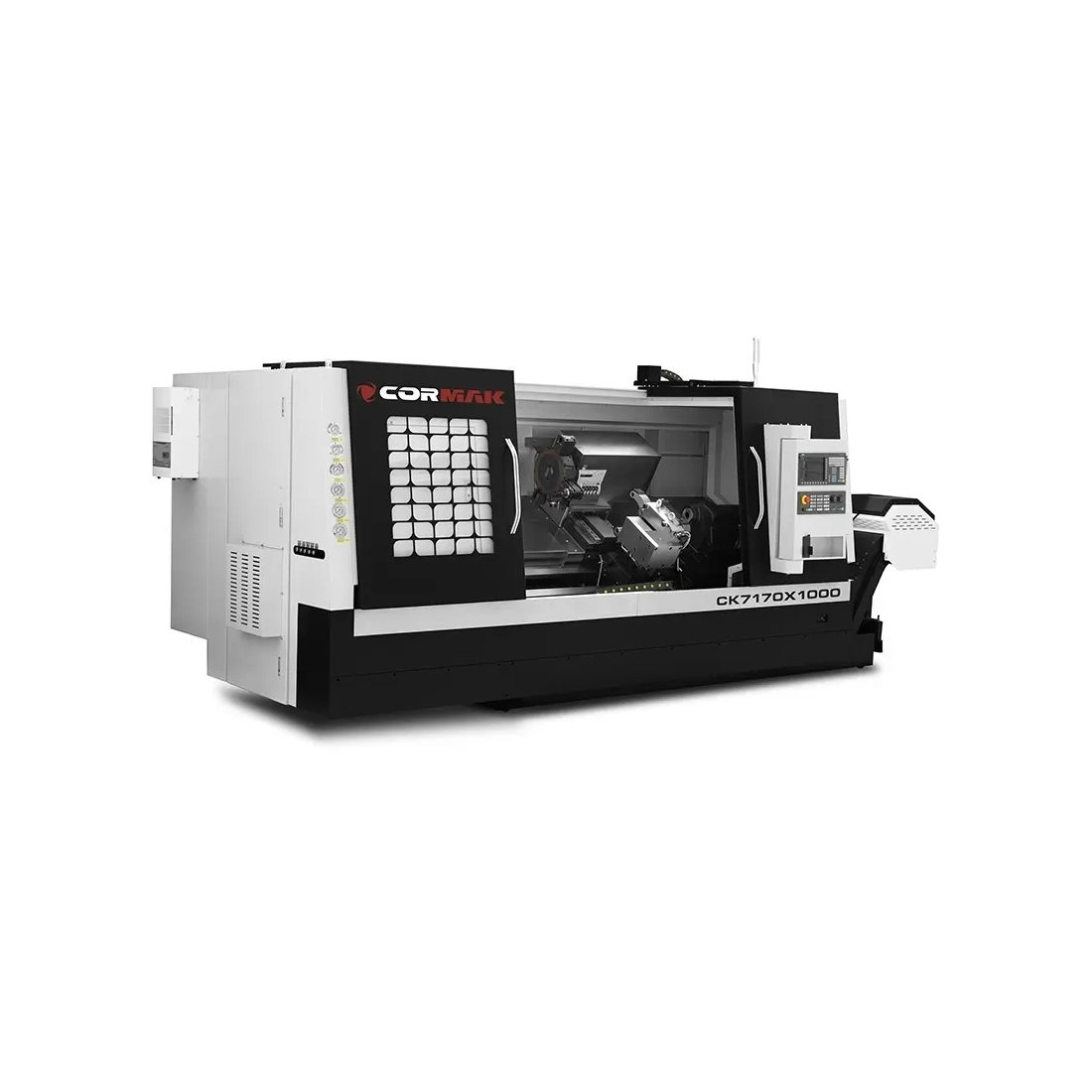

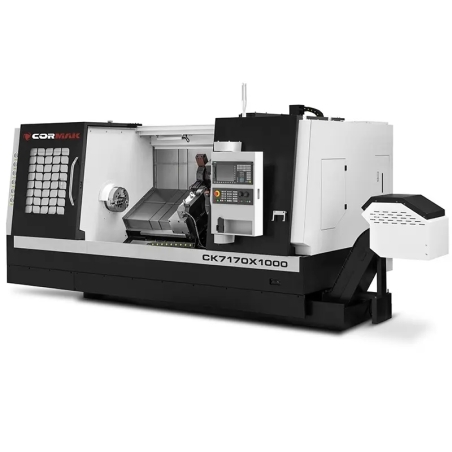

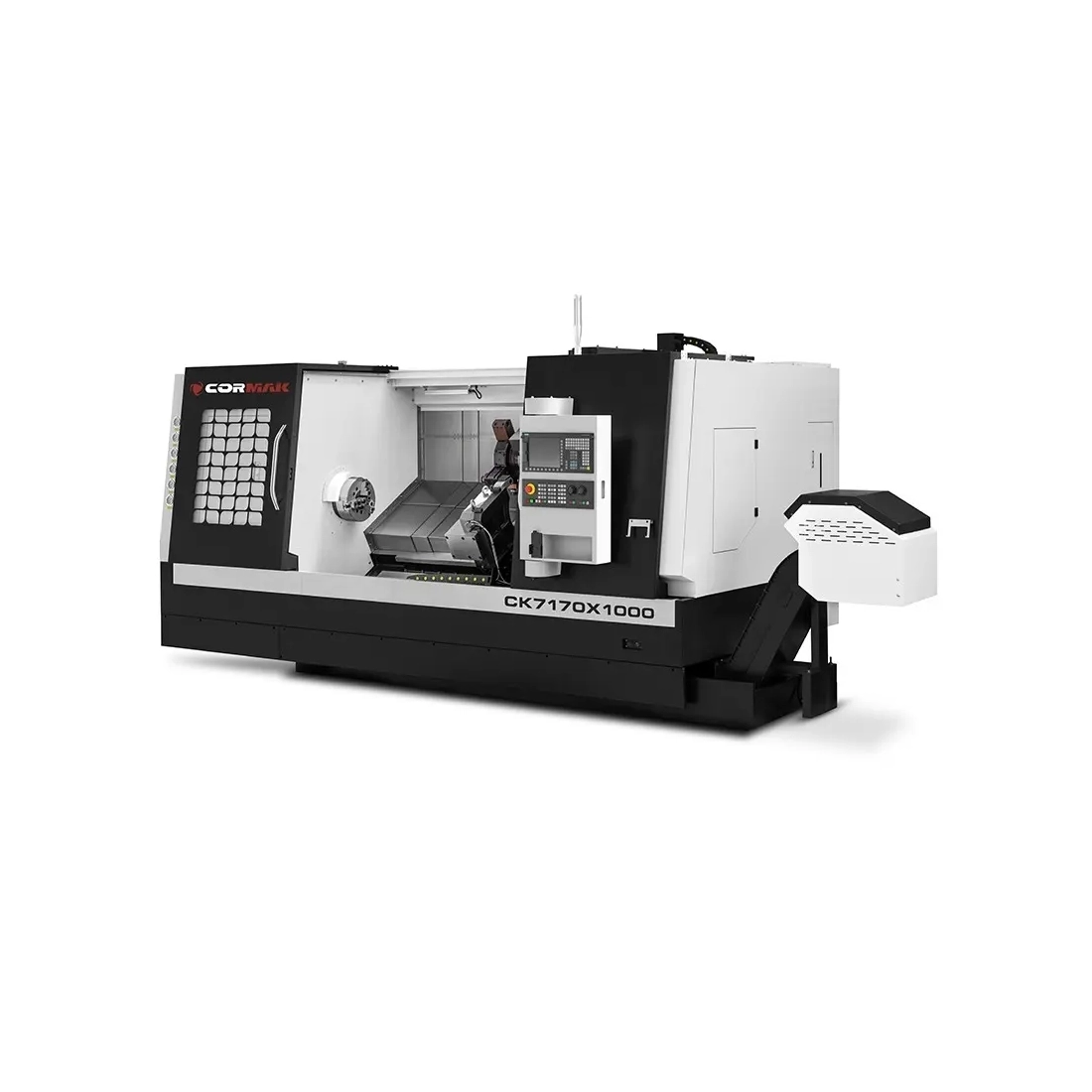

Strung CNC CORMAK CK7170X1000 cu mandrină hidraulică, 12 scule și Siemens Sinumerik 808D
Strungul CNC cu pat înclinat CK7170 x1000 este o mașină avansată cu comandă numerică, concepută pentru prelucrarea precisă a metalului în medii industriale solicitante. Echipat cu un cap revolver rapid cu 12 poziții și componente de renume de la Siemens și Schneider, oferă fiabilitate, productivitate ridicată și versatilitate atât în producția de serie, cât și în cea unitară.
Principalele avantaje ale strungului CNC CK7170 x1000
Strungul CNC CK7170 x1000 este soluția potrivită pentru unități de producție profesionale care au nevoie de echipamente sigure pentru prelucrarea de precizie a pieselor de dimensiuni medii și cu geometrii complexe. Mașina îmbină tehnologii moderne de așchiere, o construcție robustă și un control CNC avansat, oferind precizie, durabilitate și flexibilitate. Dotarea cu un cap revolver rapid cu 12 poziții, ghidaje liniare și control Siemens Sinumerik 808D permite realizarea unei game largi de operații, menținând standarde ridicate de calitate.
- Precizie maximă: acuratețea de poziționare pe axele X/Z de 0,001 mm permite executarea pieselor cu forme complexe.
- Productivitate ridicată: motorul arborelui principal Siemens de 11 kW, cu opțiune de 15 kW, și turația de până la 2500 rpm asigură prelucrarea rapidă și eficientă a oțelului, aluminiului și aliajelor metalice.
- Utilizare versatilă: permite strunjirea pieselor cu lungimea maximă de 1000 mm și diametrul peste batiu de până la 700 mm.
- Cap revolver rapid: capul cu 12 poziții permite schimbarea rapidă a sculelor și reducerea timpilor de oprire.
- Operare intuitivă: controlul Siemens Sinumerik 808D în limba română oferă o interfață simplă, programare rapidă și compatibilitate cu sisteme CAD/CAM.
- Construcție durabilă: patul înclinat și ghidajele liniare asigură rigiditate ridicată, reduc vibrațiile și mențin stabilitatea în timpul prelucrărilor intensive.
- Sisteme auxiliare: lubrifierea automată, sistemul de răcire și climatizarea dulapului electric reduc uzura componentelor.
- Siguranță și conformitate: carcasa completă conformă CE asigură protecția operatorilor și respectarea standardelor europene.
- Integrare ușoară: portul USB permite importul și exportul rapid al programelor.
Construcția și tehnologia strungului industrial
Strungul CNC pentru metal CK7170 x1000 a fost proiectat pentru fiabilitate și precizie în condiții industriale dificile. Utilizarea componentelor precum acționările Siemens și elementele Schneider asigură stabilitatea funcționării și o durată lungă de exploatare.
Construcția patului înclinat
Patul înclinat cu un unghi optimizat și ghidajele liniare oferă o rigiditate ridicată, minimizând vibrațiile în timpul prelucrării. Acest tip de construcție ajută la menținerea preciziei chiar și în cicluri de producție intensive.
Arbore principal și acționare
Arborele principal cu alezaj de 72 mm și motor Siemens de 11 kW, cu opțiune de 15 kW, permite prelucrarea eficientă a pieselor cu forme și materiale variate.

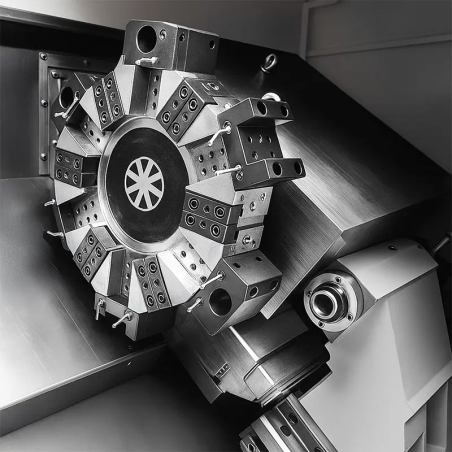

Cap revolver
Capul revolver rapid cu 12 poziții asigură schimbarea rapidă a sculelor, sporind eficiența prelucrării și reducând timpii de oprire din procesul de producție.
Sistem de comandă
Strungul este echipat cu sistemul de comandă Siemens Sinumerik 808D în limba română, care oferă o interfață intuitivă, programare rapidă și compatibilitate cu software CAD/CAM.
Sistem de răcire și lubrifiere
Sistemul integrat de răcire, lubrifierea automată a transmisiei și ghidajelor, precum și climatizarea dulapului electric asigură funcționarea fluentă și reduc uzura componentelor.
Precizia și eficiența de lucru
Strungul industrial CK7170 x1000 oferă o acuratețe de poziționare de 0,001 mm. Acționările servo Siemens, mandrina hidraulică cu 3 bacuri de 305 mm și contrapunctul hidraulic, cu manșon Ø90 mm și cursă de 140 mm, asigură stabilitate și repetabilitate. Turația arborelui de 2500 rpm și capul revolver rapid permit realizarea operațiilor complexe, precum filetarea, canelarea sau găurirea.
Domenii de utilizare ale strungului CNC pentru metal
Strungurile CNC pentru metal, precum modelul CK7170 x1000, sunt utilizate în diverse ramuri industriale:
- Industria auto: producția de componente de precizie precum arbori, bucșe, roți dințate și elemente ale sistemelor de transmisie.
- Industria aeronautică: prelucrarea pieselor din aliaje ușoare și materiale cu rezistență ridicată, utilizate în construcții aeronautice.
- Construcția de mașini: fabricarea pieselor pentru utilaje, scule, matrițe de injecție și alte componente de înaltă precizie.
- Producție și prototipare: utilizare pentru serii medii și proiecte prototip unicat.
Mașina este destinată prelucrării de precizie a metalului în aplicații variate, în special pentru piese de dimensiuni medii.
Echipare standard
- Comandă SINUMERIK 808D în limba română
- Ghidaje liniare pentru rigiditate și durabilitate ridicate

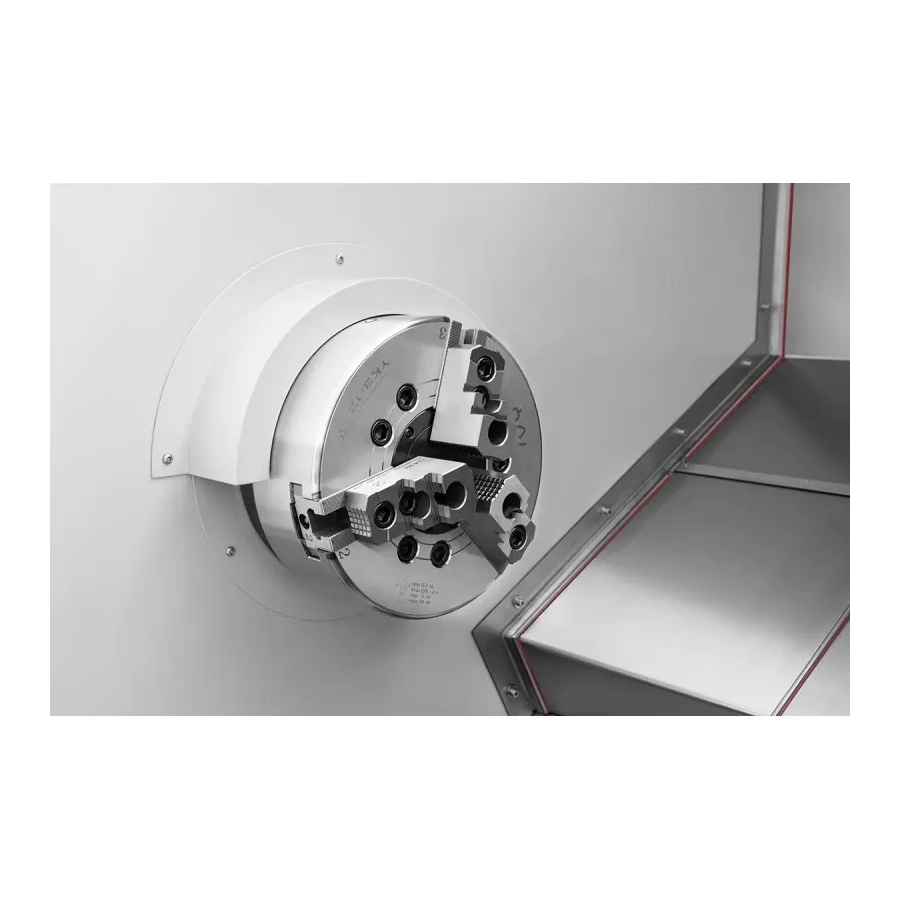

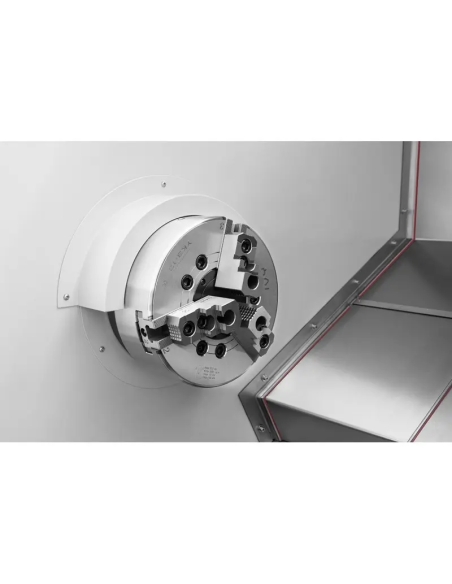

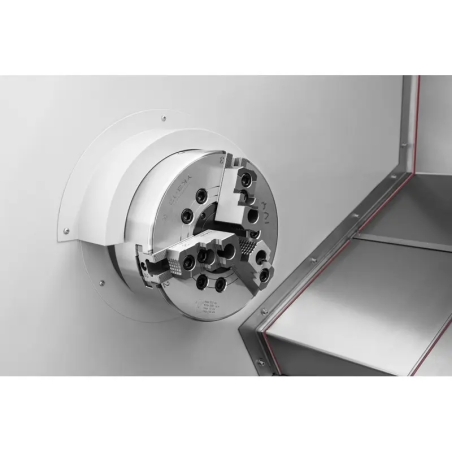

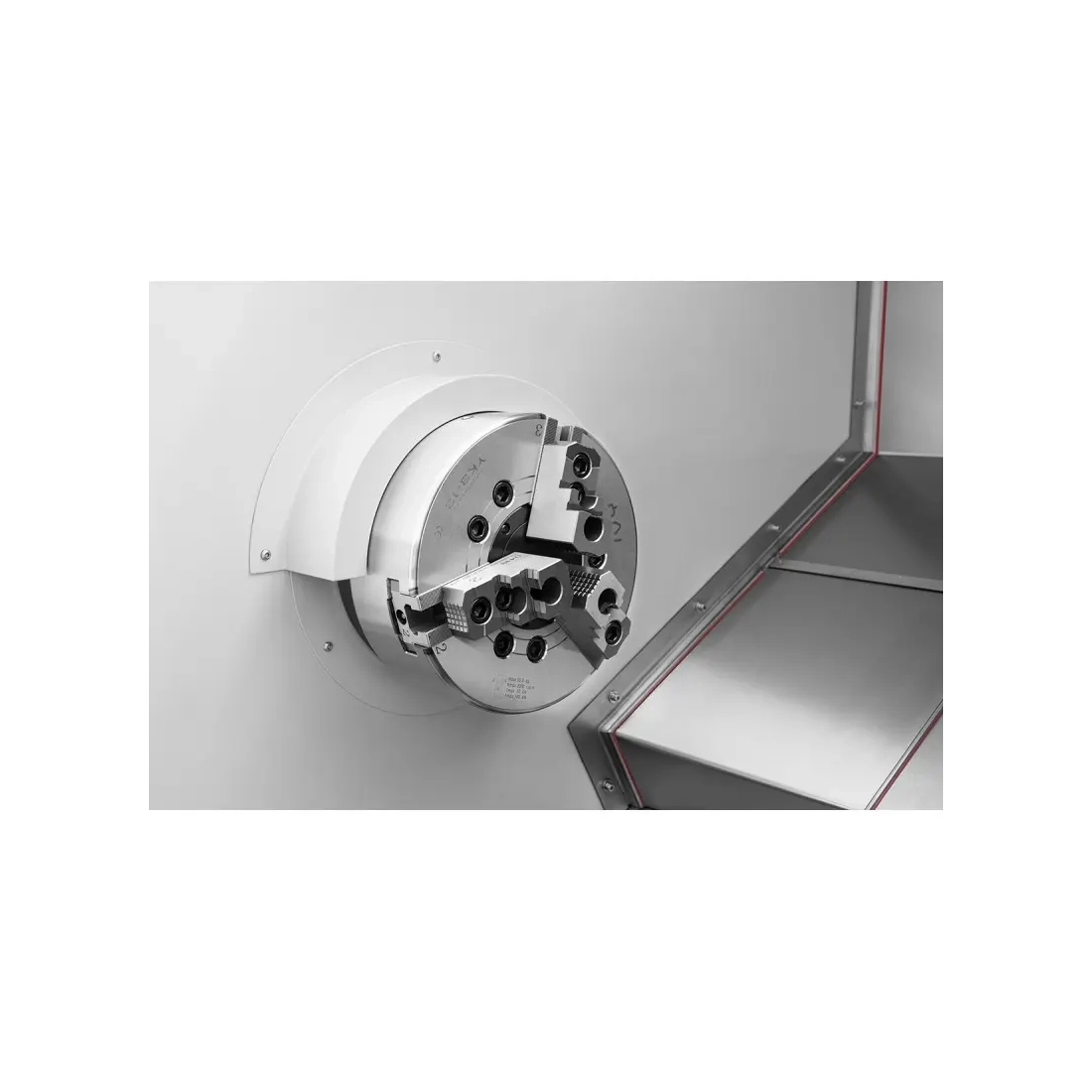

- Mandrină hidraulică cu 3 bacuri, Ø305 mm
- Set de bacuri moi
- Contrapunct acționat hidraulic, cu manșon Ø90 mm și cursă de 140 mm
- Sistem de răcire și lubrifiere automată a transmisiei și ghidajelor
- Climatizare pentru dulapul de comandă
- Colector și recipient pentru așchii
- Port USB pentru importul și exportul programelor
- Scule de service incluse
- Carcasă completă conformă cu normele CE
Echipare opțională
- Lunetă hidraulică: Ø40 x 250 mm
- Sisteme de comandă: Siemens Sinumerik 828D sau Fanuc Oi-TF
Parametri tehnici – CK7170X1000
| Diametru de strunjire peste batiu | 700 mm |
| Diametru de strunjire peste sanie | 470 mm |
| Lungime maximă a piesei | 1000 mm |
| Deplasare pe axa X/Z | 290/860 mm |
| Alezajul arborelui principal | 72 mm |
| Turația arborelui principal | 2500 rot./min. |
| Motorul arborelui principal | SIEMENS 11 kW (15 kW) |
| Mandrină | hidraulică cu 3 bacuri, Ø305 mm |
| Cap revolver | 12 poziții |
| Acuratețea poziționării axelor X/Z | 0,001 mm |
| Dimensiunea sculelor | 25 x 25 mm |
| Contrapunct hidraulic | manșon Ø90 mm, cursă 140 mm |
| Con Morse al contrapunctului | MK5 |
| Dimensiuni L/l/Î | 5500 x 2300 x 2210 mm |
| Greutate | 7200 kg |
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC CK7170X1000 sunt echipate cu sisteme profesionale de comandă de la producătorii Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la cerințe variate de producție, de la operații simple la procese complexe de prelucrare.
Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, fiind potrivită pentru ateliere mici și medii.
- Operare intuitivă: interfața grafică și funcția Teach-In ușurează programarea și reduc timpul de instruire al operatorilor.
- Fiabilitate ridicată: construcția robustă și rezistența la praf și umiditate asigură stabilitate în condiții dificile de atelier.
- Compatibilitate: este dedicată mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
- Consum redus: are un consum redus de energie și cerințe minime de întreținere.
Comenzi CNC – Siemens și Fanuc
Strungul CNC CK7170X1000 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în utilizare.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: este ușor de utilizat și potrivită pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcția durabilă este rezistentă la condiții industriale dificile.
- Aplicații de bază: este dedicată operațiilor de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și rularea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: permite optimizarea traseelor sculei și extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: oferă fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate: permite operații precise de așchiere, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
Prezentare video
- Tip mașină
- Strung CNC
- Diametru de strunjire peste batiu
- 700 mm
- Conformitate CE
- Da
- Greutate
- 7200 kg
- Putere motor
- 11 kW (standard) / 15 kW (opțional)
- Material prelucrat
- Metal
- Funcții
- Canelare
Filetare
Găurire
Strunjire - Tip acționare
- Servoacționări Siemens
- Producători componente electronice
- Schneider
Siemens - Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Optimizarea traiectoriilor sculei (Siemens SINUMERIK 828D)
Teach-In (Siemens SINUMERIK 808D) - Cursă axa Z
- 860 mm
- Tip ghidaj liniar
- Liniare
- Schimbare scule
- Rapidă
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 470 mm
- Diametru mandrină
- 305 mm
- Cursă pinolă păpușă mobilă
- 140 mm
- Con pinolă păpușă mobilă
- MK5
- Lungime maximă piesă montată
- 1000 mm
- Diametru pinolă păpușă mobilă
- 90 mm
- Tip mandrină
- Hidraulică
- Dimensiuni sculă
- 25 × 25 mm
- Tip păpușă mobilă
- Hidraulică
- Tip comandă
- CNC
- Sistem de răcire sculă
- Da
- Turație arbore strung
- 2500 rot./min
- Număr bacuri per mandrină
- 3
- Cuvă pentru așchii
- Da
- Limbi panou de control
- Engleză
- Producător motor principal
- Siemens
- Interfață de comunicație
- USB
- Tip batiu
- Înclinat
- Tip portsculă
- Cap revolver
- Sculă antrenată
- Da
- Protecție zonă de lucru
- Carcasare completă
- Extensibilitate controler
- Module suplimentare (Siemens SINUMERIK 828D)
- Climatizare dulap de comandă
- Da
- Înălțime
- 2210 mm
- Lățime
- 2300 mm
- Lungime
- 5500 mm
- Cursă axa X
- 290 mm
- Număr scule (standard)
- 12 scule
- Diametru trecere arbore principal
- 72 mm
- Precizie de poziționare axa X
- 0,001 mm
- Precizie de poziționare axa Z
- 0,001 mm
Strung CNC CORMAK CK7170X1000 cu mandrină hidraulică, 12 scule și Siemens Sinumerik 808D
Strungul CNC CORMAK CK7170X1000, echipat cu Siemens Sinumerik 808D, mandrină hidraulică și 12 scule, combină componente Siemens și Schneider cu rigiditatea ridicată a patului înclinat și un spațiu de lucru generos.
Recomandat pentru ateliere de sculărie, producție de serie și unicate, utilajul include contrapunct, dulap de comandă cu aer condiționat, colector de așchii, suporturi antrenate și sistem de răcire, fiind pregătit pentru utilizare după livrare.
