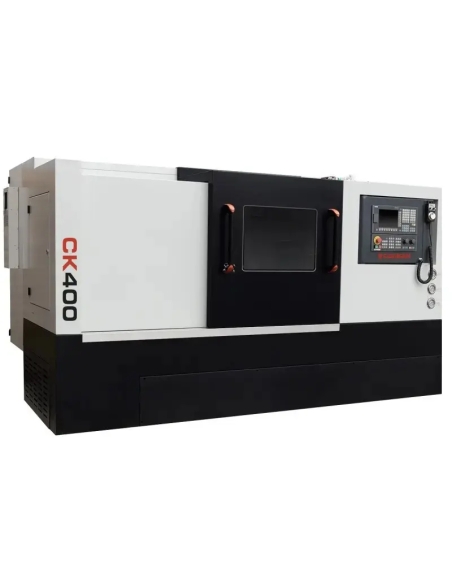

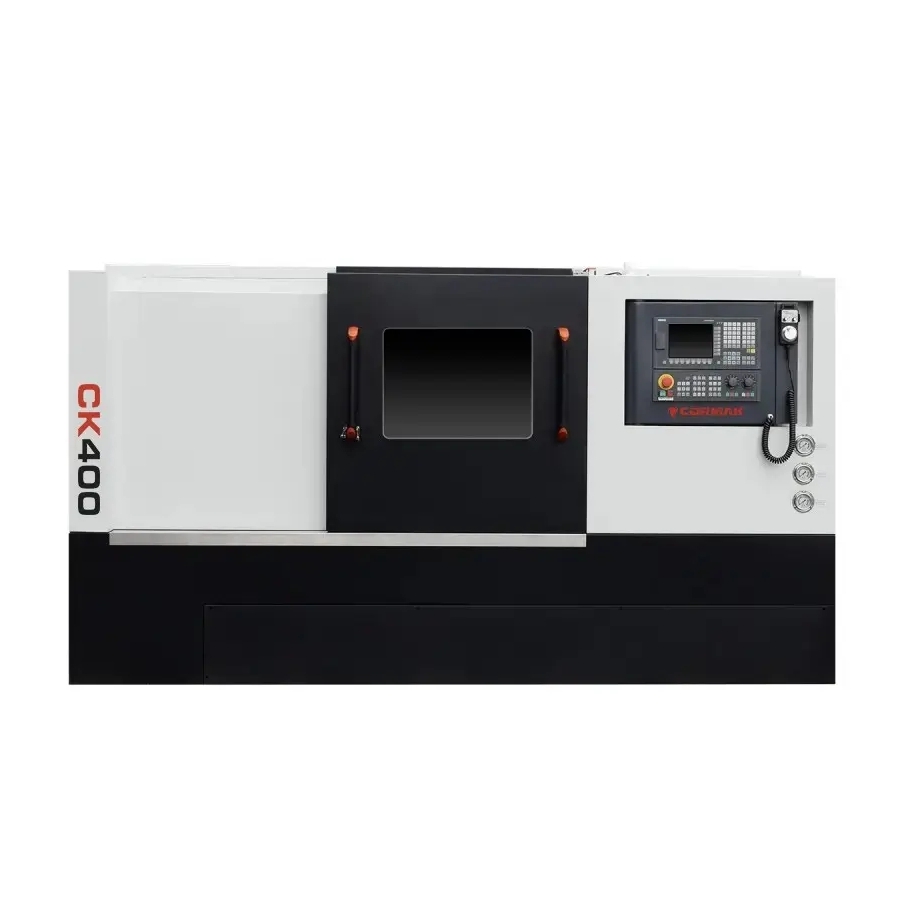

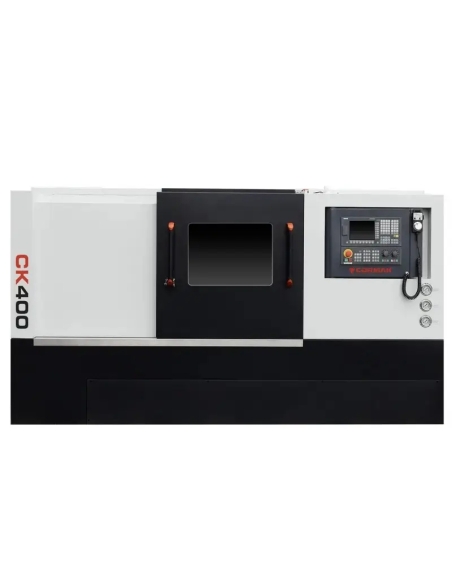

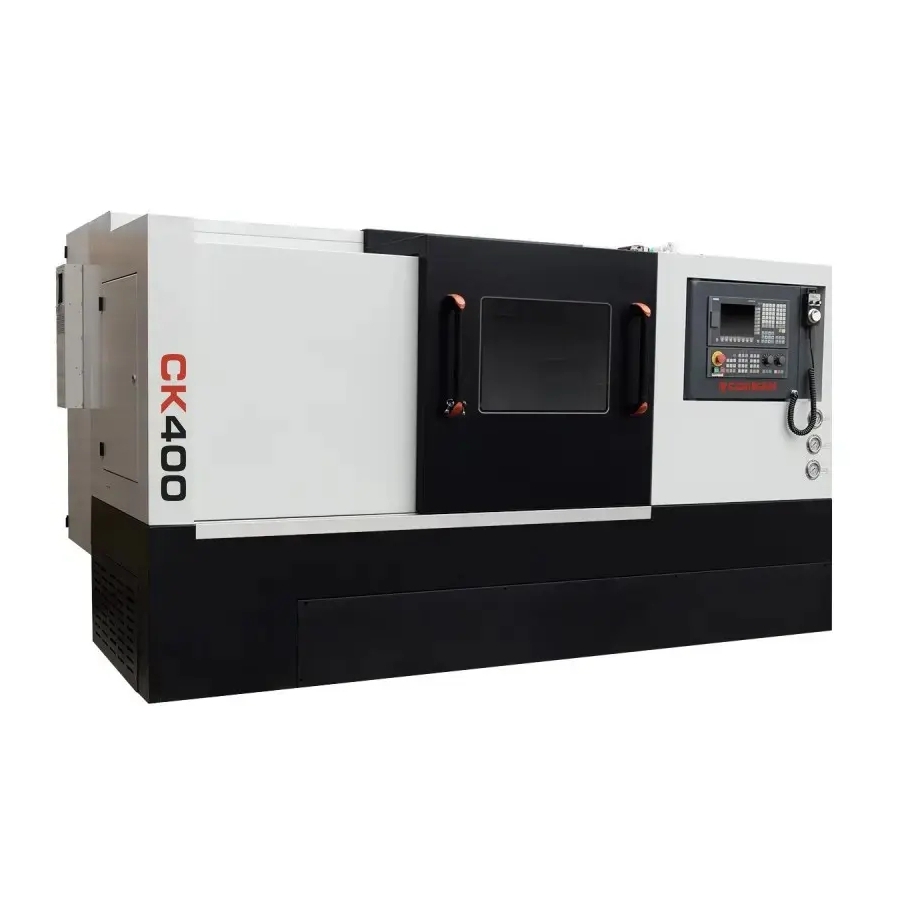

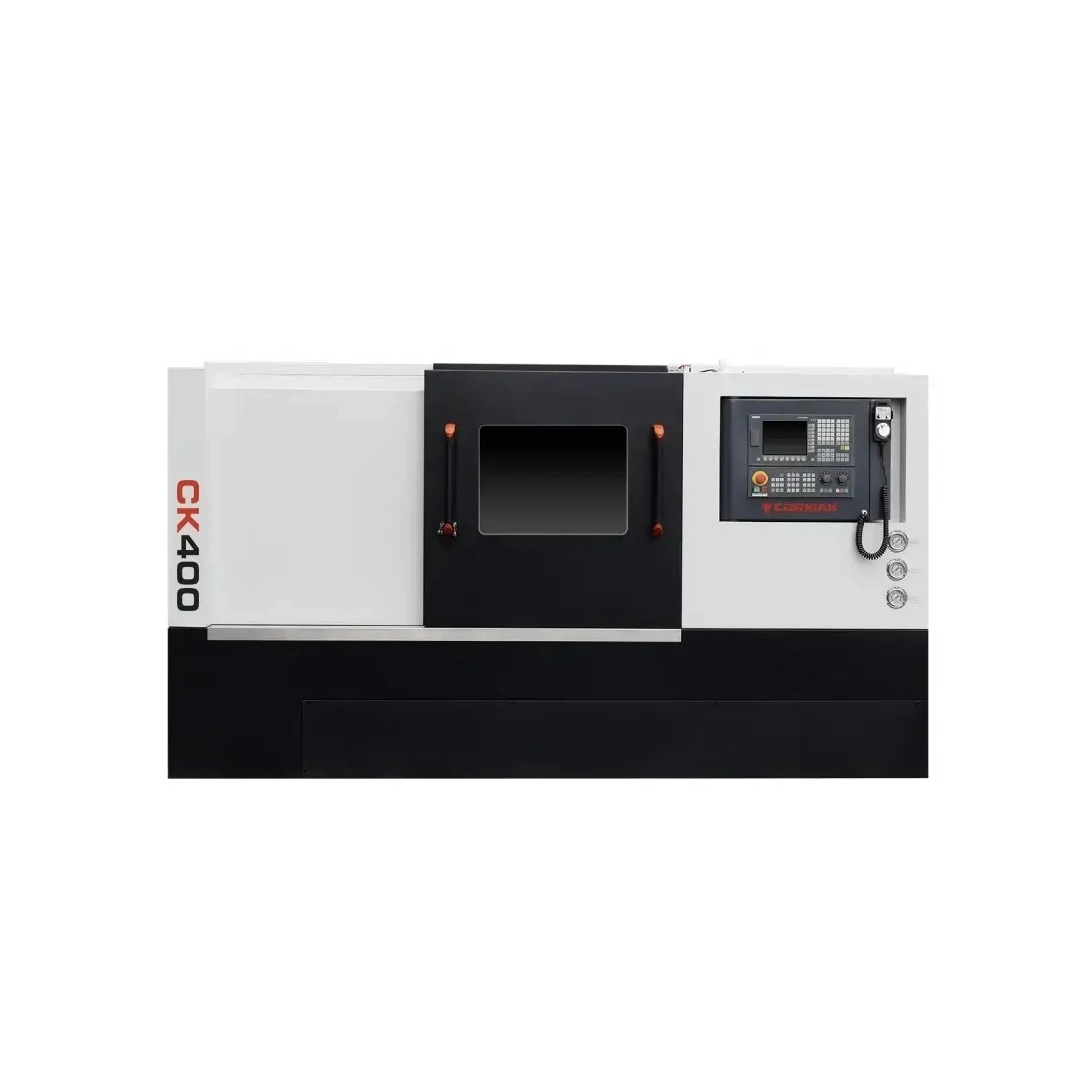

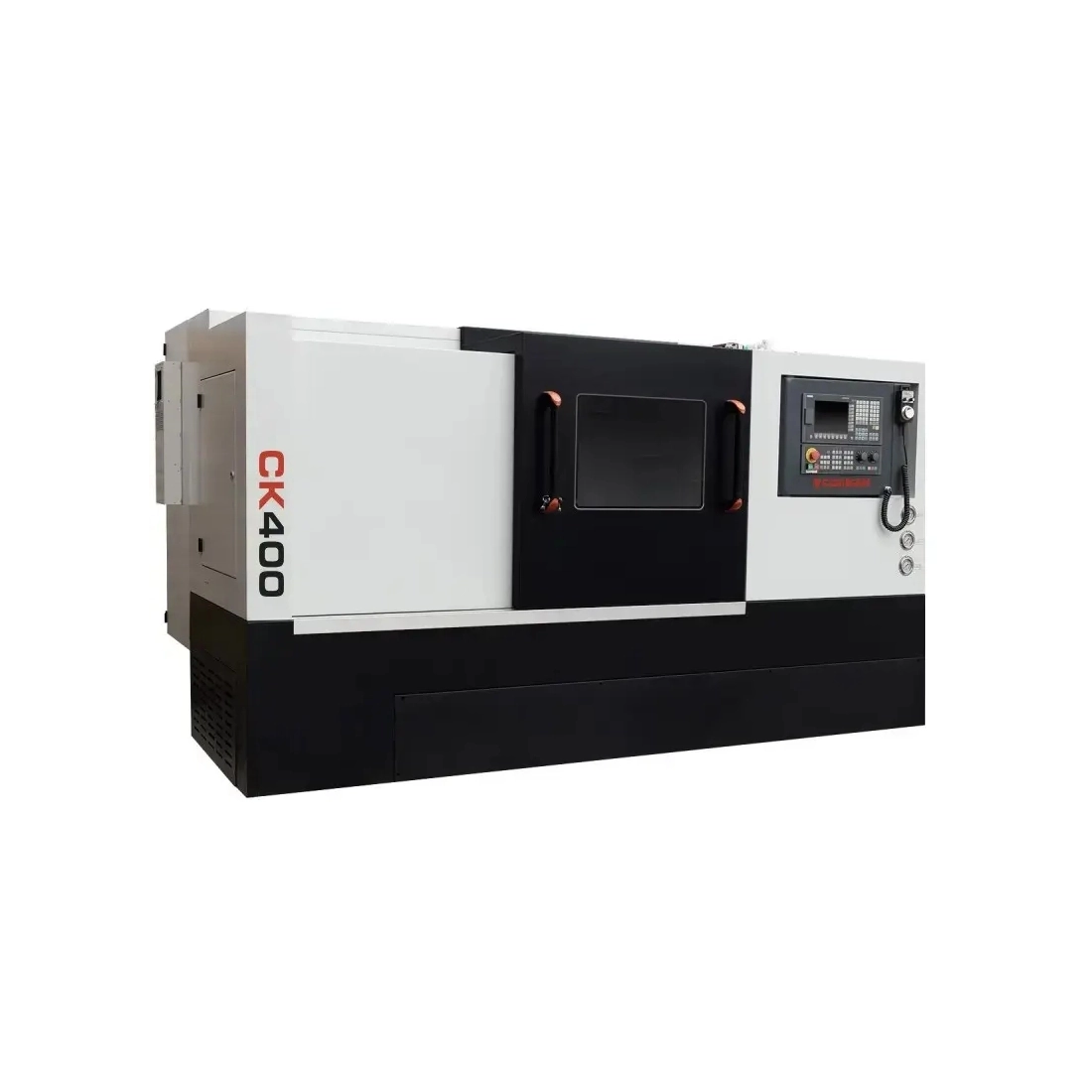

Strung CNC cu batiu înclinat CORMAK CK400X500

Strungul CNC CK400X500 este o mașină industrială avansată, concepută pentru prelucrarea precisă a metalelor. Datorită construcției solide și sistemelor moderne de comandă, precum Siemens Sinumerik 808D, oferă productivitate ridicată și fiabilitate în medii de producție exigente.

Principalele avantaje ale strungului CNC CK400X500

• Precizie ridicată de prelucrare: batiul înclinat și comanda CNC avansată garantează acuratețe chiar și la piese complexe.
• Productivitate și viteză: avansuri rapide maxime pe axele Z/X de 10000/8000 mm/min și un domeniu larg al turației arborelui principal de 200-4000 rot./min pentru o producție eficientă.
• Construcție durabilă: structura masivă, cu greutatea de 3100 kg, asigură stabilitate și reduce vibrațiile în timpul lucrului.
• Operare intuitivă: sistemul Siemens Sinumerik 808D cu interfață grafică simplifică programarea și utilizarea.
• Versatilitate: ideal pentru prelucrarea unei game variate de materiale, inclusiv oțel, aluminiu și aliaje metalice.
• Eficiență: ungerea automată și sistemul performant de răcire susțin exploatarea eficientă.

Construcția și tehnologia strungului CNC

Strungul CNC CK400X500 este proiectat cu batiu înclinat, care oferă o rigiditate mai bună și o evacuare mai eficientă a așchiilor față de soluțiile tradiționale. Această construcție limitează deformările termice și mecanice, contribuind la menținerea preciziei pe termen lung.

Arbore principal și antrenare

Arborele principal, cu alezaj de 52 mm și mandrină de 210 mm, este antrenat de un motor de 7,5 kW, permițând prelucrarea eficientă atât a pieselor mici, cât și a celor mai mari. Domeniul de turație de la 200 la 4000 rot./min facilitează adaptarea parametrilor la diferite materiale și operații.

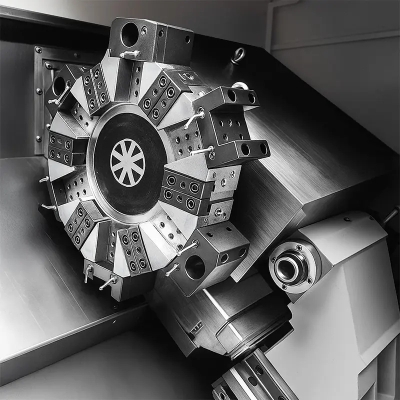

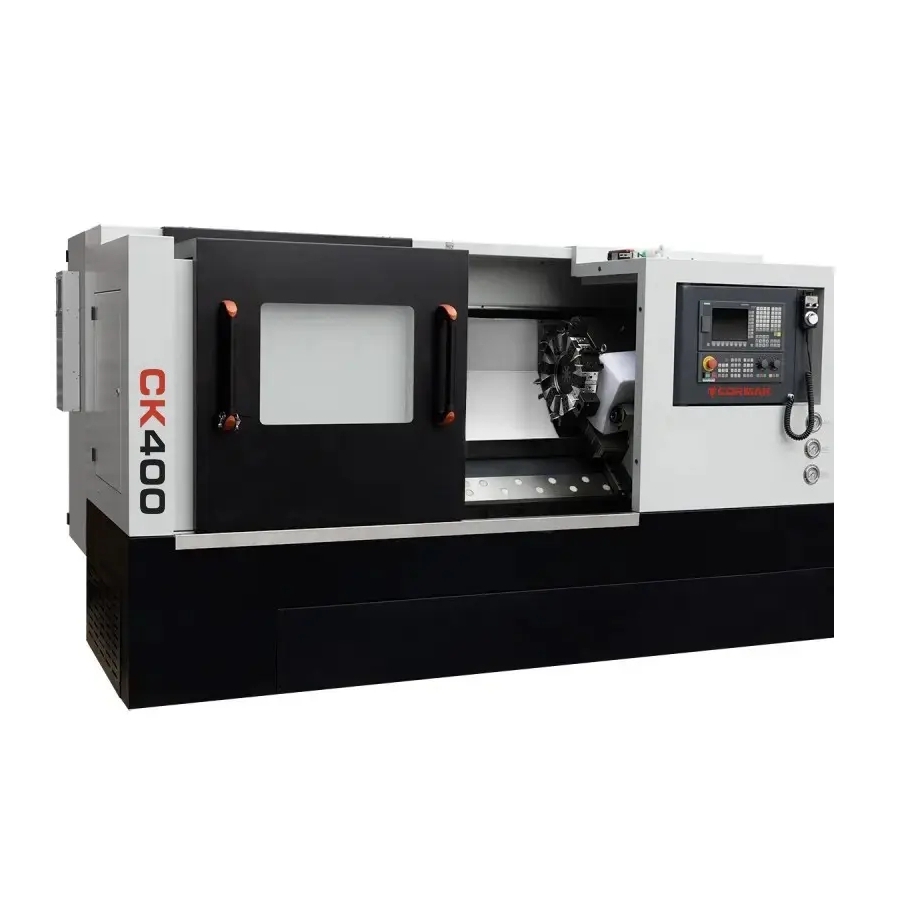

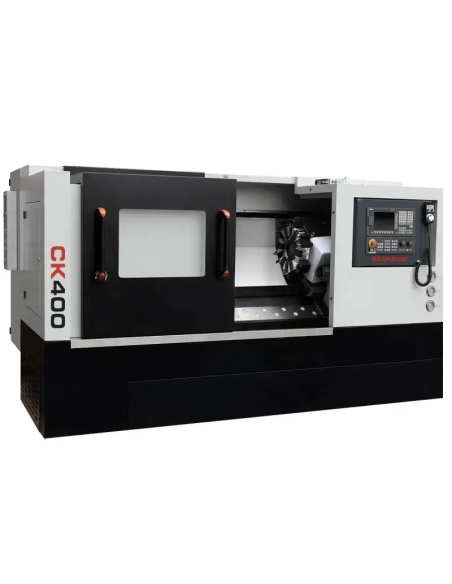

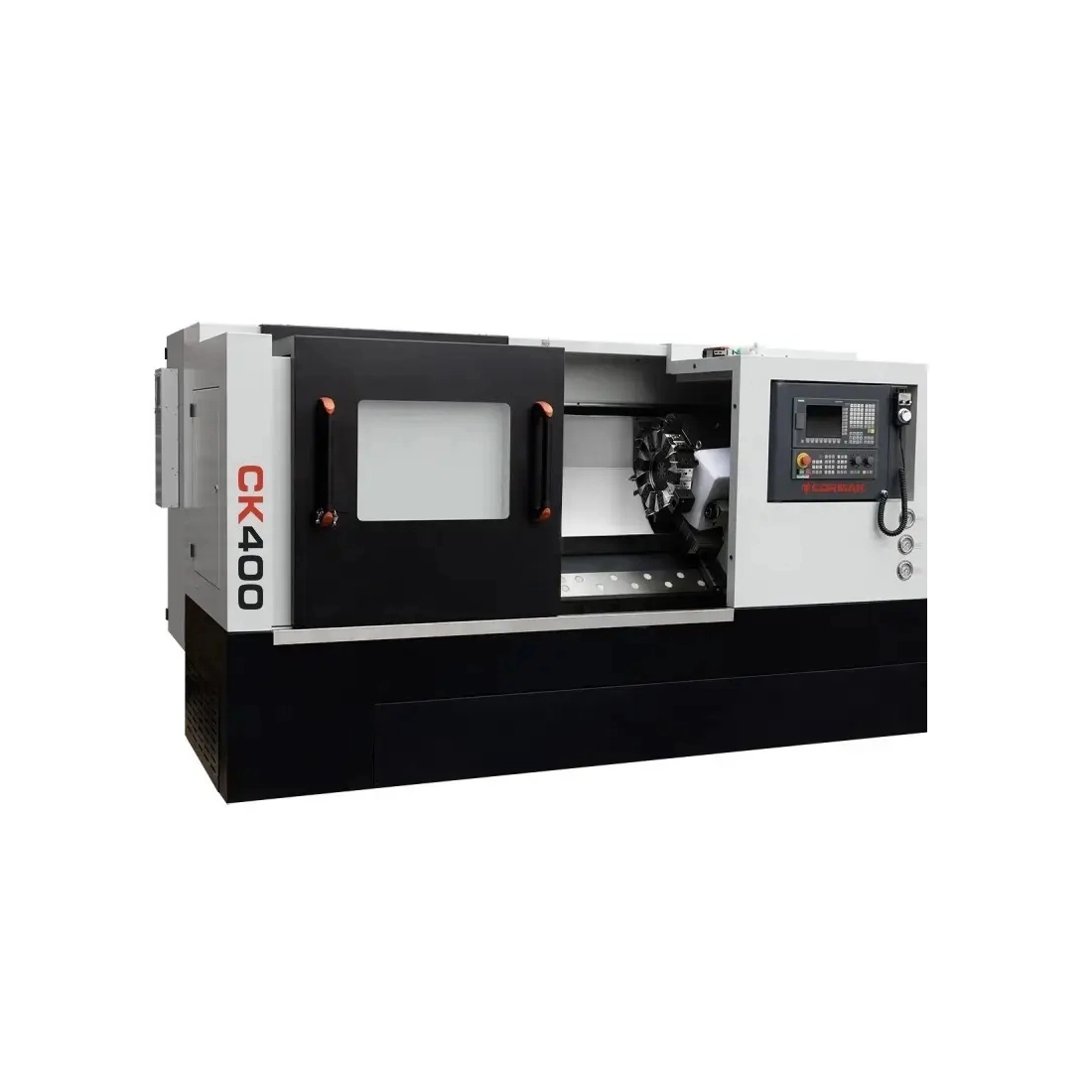

Turelă revolver

Turela revolver cu 12 poziții permite schimbarea rapidă a sculelor cu dimensiunea de 12x25 mm, crescând flexibilitatea și reducând timpii de oprire. Sistemul automat de ungere pentru cutie și ghidaje asigură o funcționare lină și prelungește durata de viață a componentelor.

Sistem de răcire și contrapunct hidraulic

Strungul este echipat cu un sistem de răcire eficient, care previne supraîncălzirea piesei și a sculei, esențială în prelucrarea de serie. Contrapunctul hidraulic, cu pinolă cu diametrul de 62 mm, cursa de 80 mm și con MK4, asigură fixarea stabilă a pieselor cu lungimea de până la 500 mm.

Precizie și eficiență în lucru

Strungul industrial CK400X500 se remarcă prin precizie datorită sistemelor moderne de comandă CNC și construcției robuste. Batiul înclinat reduce vibrațiile, permițând obținerea unor suprafețe fine și a unor dimensiuni exacte. Diametrul maxim de strunjire deasupra batiului este de 400 mm, iar deasupra saniei de 210 mm, ceea ce permite prelucrarea unei varietăți de elemente. Avansurile rapide și domeniul larg de turații asigură productivitate ridicată, mai ales în producția de serie.

Utilizarea strungului CNC pentru metal

Strungul CNC pentru metal CK400X500 este utilizat în unități de producție specializate în prelucrarea prin așchiere.

• Industria auto: producția de arbori, bucșe și alte componente de precizie.
• Industria construcțiilor de mașini: prelucrarea pieselor precum roți dințate sau arbori de transmisie.
• Ateliere mici și medii: versatilitatea și ușurința în operare permit integrarea rapidă în firme mai mici.
• Producție de serie și unicat: flexibilitatea mașinii permite realizarea atât a loturilor mari, cât și a pieselor individuale.

Parametri tehnici – CK400X500

Echipare standard

• Comandă Siemens Sinumerik 808D: intuitivă și fiabilă.
• Mandrină hidraulică cu 3 bacuri: asigură fixarea stabilă a pieselor.
• Turelă revolver cu 12 poziții: permite schimbarea rapidă a sculelor.
• Set de bacuri moi: pentru prinderea precisă a pieselor.
• Contrapunct hidraulic: asigură stabilitate la prelucrarea pieselor lungi.
• Sistem de răcire: reduce supraîncălzirea sculei și a piesei.
• Sistem automat de ungere: prelungește durata de viață a ghidajelor și angrenajelor.
• Iluminare cu halogen 24V: oferă vizibilitate mai bună în zona de lucru.
• Manual în limba poloneză: facilitează punerea în funcțiune a mașinii.
• Declarație de conformitate CE: confirmă conformitatea cu standardele europene.

Echipare opțională

• Comandă Siemens Sinumerik 828D: pentru operații mai avansate.
• Transportor de așchii cu bandă: ajută la menținerea curățeniei la locul de muncă.
• Scule antrenate: permit frezarea și găurirea pe strung.

Comenzi CNC – Siemens și Fanuc

Strungurile CNC pentru metal din seria CK400X500 sunt echipate cu sisteme de comandă avansate Siemens Sinumerik 808D, Siemens Sinumerik 828D, opțional, sau Fanuc Oi-TF. Fiecare dintre aceste sisteme oferă precizie ridicată, fiabilitate și programare ușoară, adaptată nevoilor diferitelor unități de producție.

Siemens Sinumerik 808D

Siemens Sinumerik 808D este o comandă economică pentru ateliere mai mici. Oferă o interfață intuitivă, fiabilitate ridicată și compatibilitate cu operațiile de strunjire de bază.

Siemens Sinumerik 828D

Siemens Sinumerik 828D este o soluție pentru aplicații mai solicitante, oferind putere mare de calcul, cicluri de prelucrare avansate și compatibilitate cu sisteme CAD/CAM.

Fanuc Oi-TF

Fanuc Oi-TF asigură stabilitate și precizie în producția de serie, cu interfață intuitivă și funcții de strunjire avansate.

Experiența CORMAK

Cu peste 20 de ani de experiență în furnizarea de utilaje industriale, CORMAK oferă soluții fiabile. Strungurile CNC sunt proiectate conform celor mai înalte standarde de calitate și siguranță, confirmate prin certificate CE.
