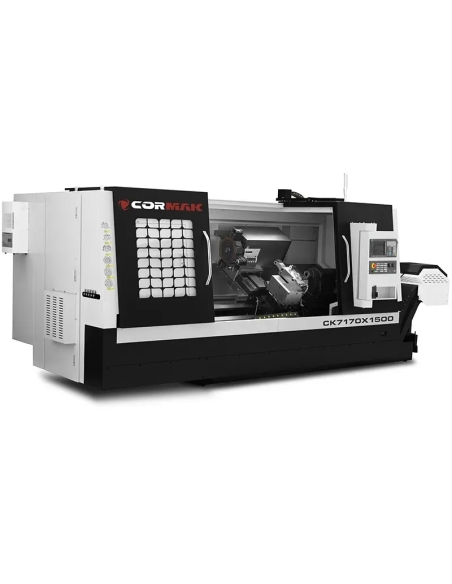

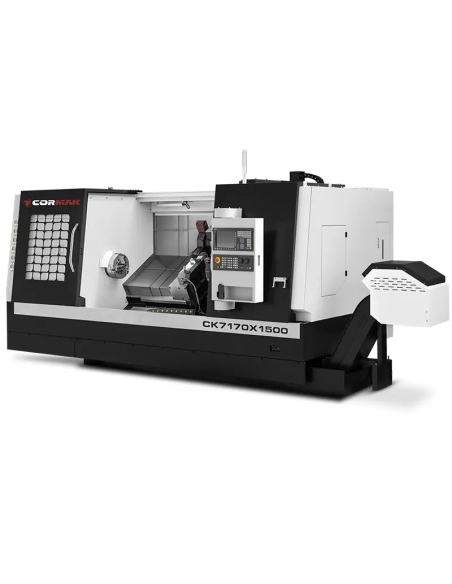

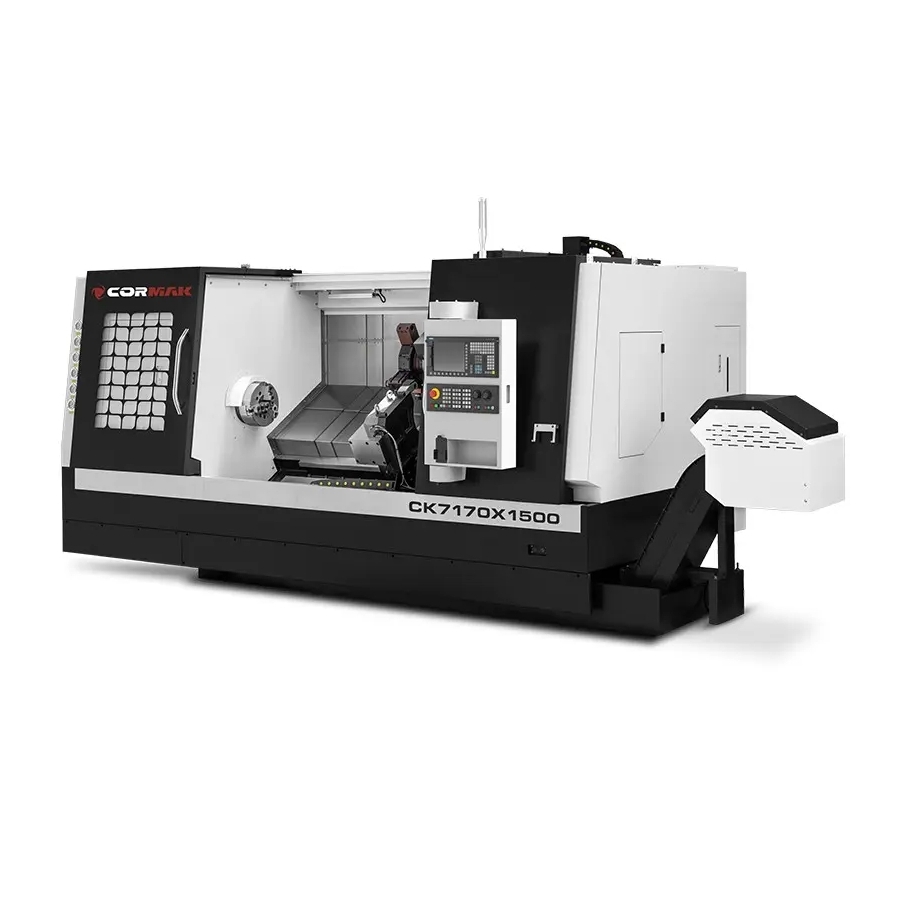

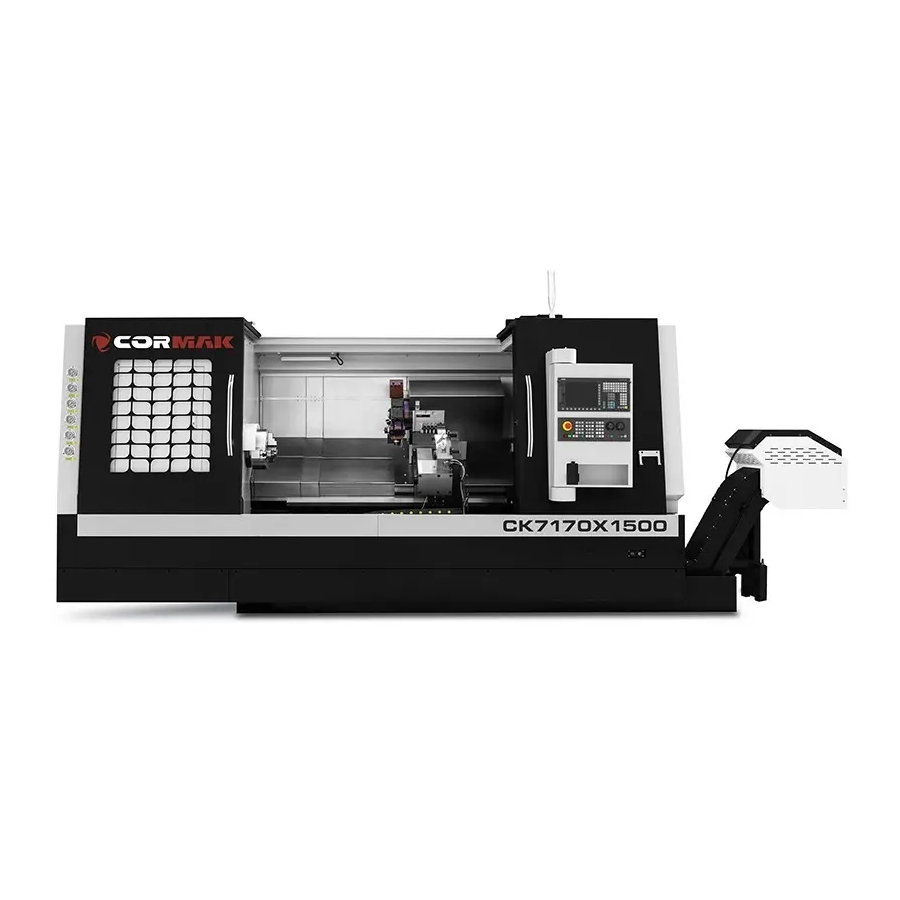

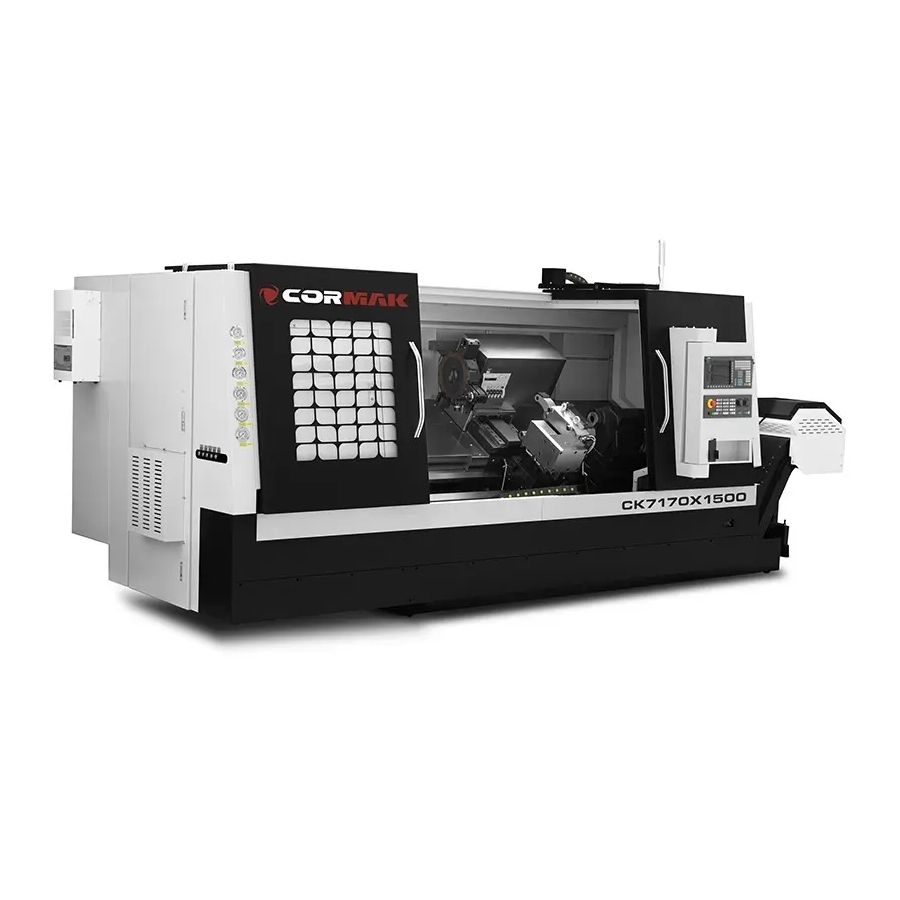

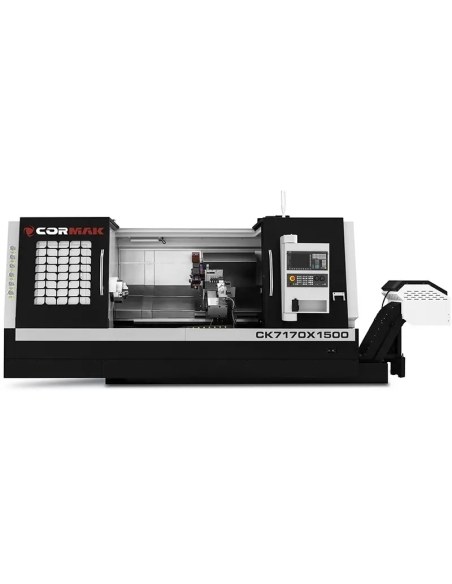

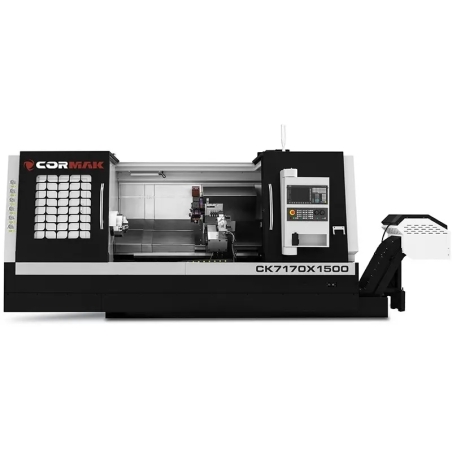

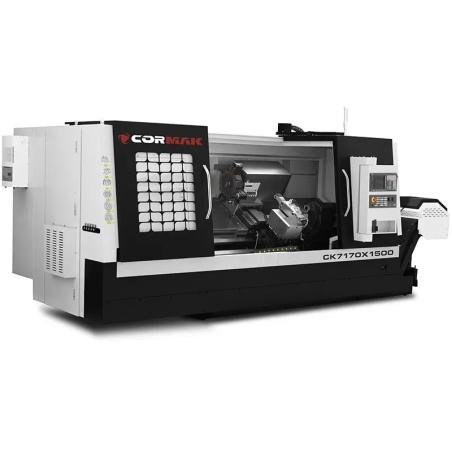

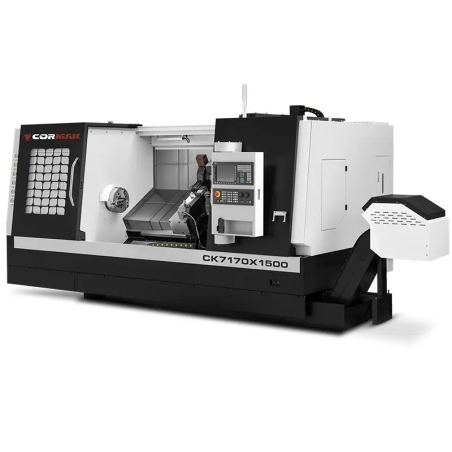

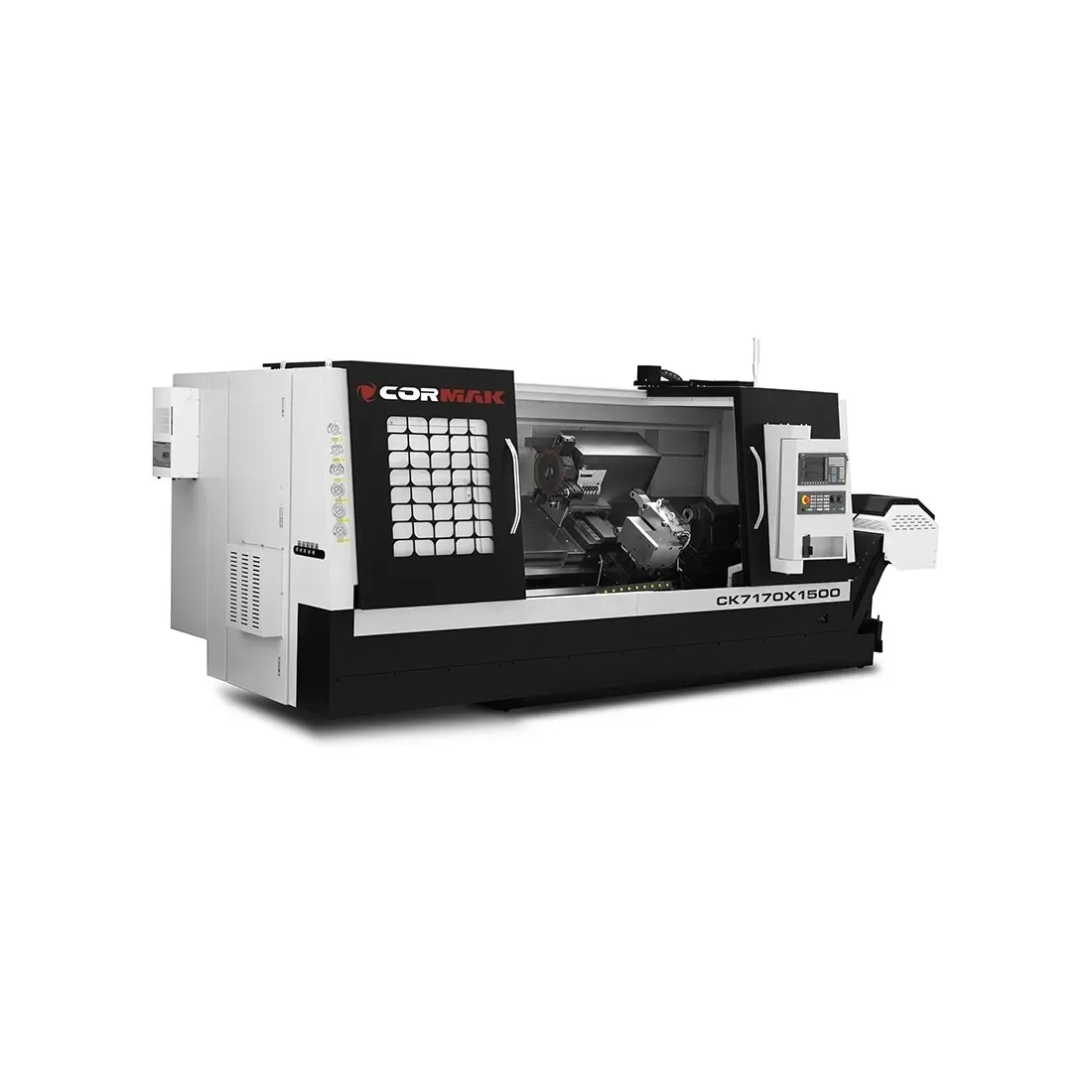

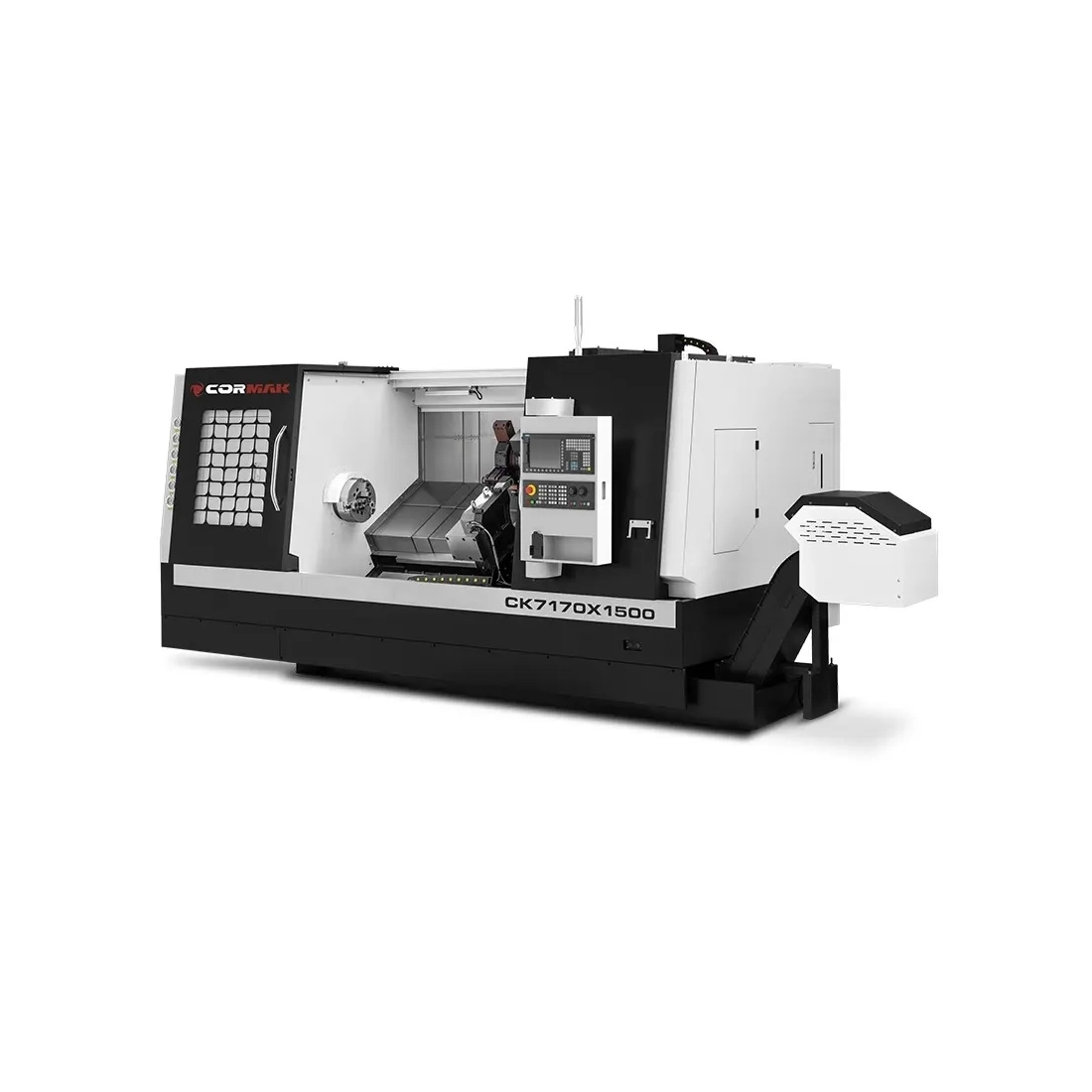

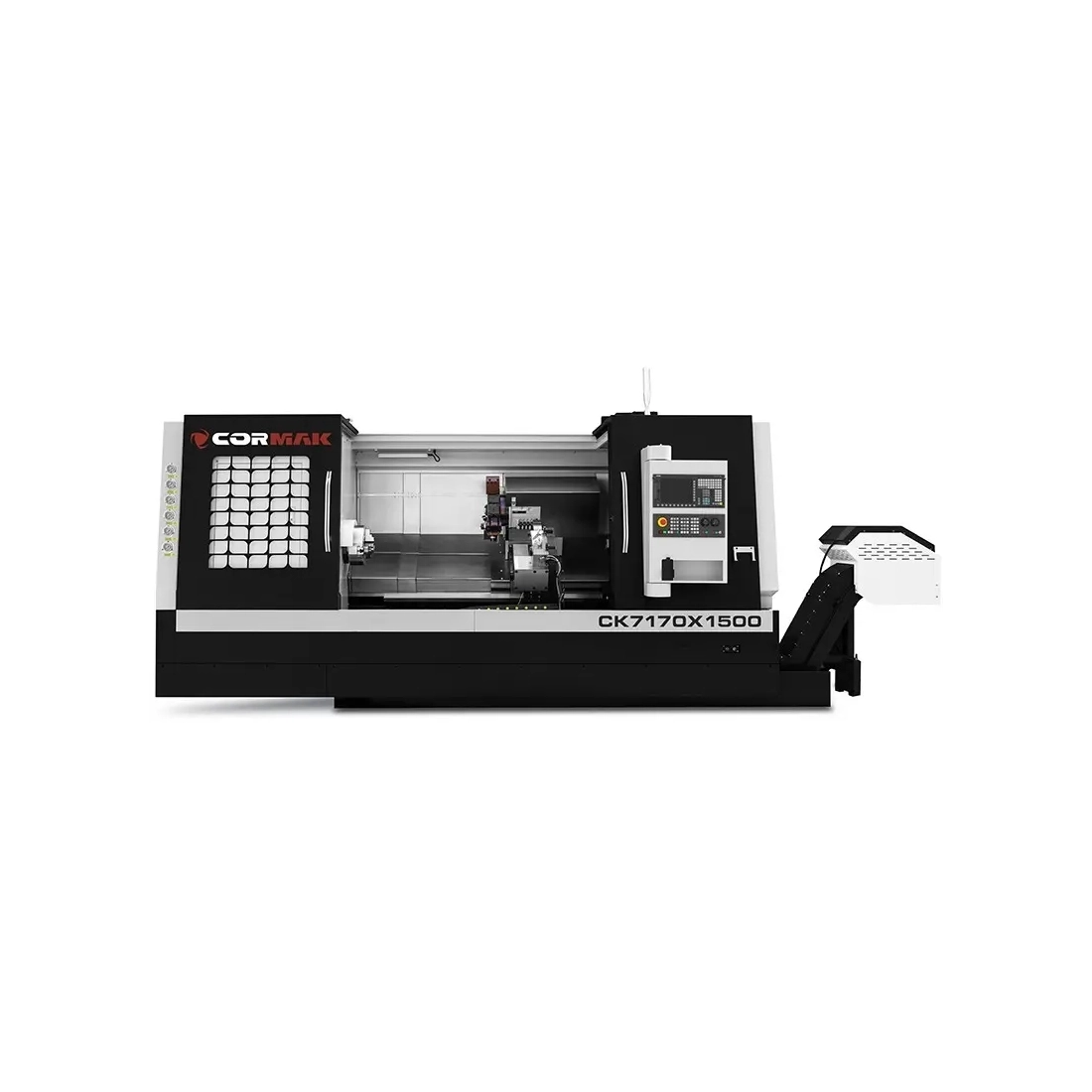

Strung CNC CORMAK CK7170X1500 cu prindere hidraulică, 12 scule și Siemens Sinumerik 808D
Strungul CNC cu pat înclinat CK7170 x1500 este o mașină avansată cu comandă numerică, concepută pentru prelucrarea precisă a metalului în medii industriale exigente. Echipat cu o turelă portscule cu 12 poziții, opțiune pentru scule antrenate și componente de la Siemens și Schneider, oferă fiabilitate, productivitate ridicată și flexibilitate atât în producția de serie, cât și în execuții individuale.
Principalele avantaje ale strungului CNC CK7170 x1500
Strungul CNC CK7170 x1500 este soluția pentru ateliere și fabrici profesionale care au nevoie de echipamente sigure pentru prelucrarea de precizie a pieselor medii și mari, inclusiv a geometriilor complexe. Mașina combină tehnologii moderne de așchiere, o construcție robustă și comandă CNC avansată, oferind precizie remarcabilă, durabilitate și polivalență. Dotat cu turelă cu 12 poziții, ghidaje liniare, opțiune pentru axa C și scule antrenate, permite realizarea unui spectru larg de operații la standarde ridicate de calitate.
- Precizie maximă de prelucrare: acuratețea de poziționare pe axele X/Z la nivel de 0,001 mm asigură calitatea pieselor, inclusiv pentru forme complexe și materiale dificile.
- Productivitate ridicată: motorul arborelui principal Siemens de 11 kW, cu opțiune de 15 kW, și turația de până la 2500 rot./min permit prelucrări rapide pentru materiale variate, precum oțel, aluminiu sau aliaje metalice.
- Versatilitate în utilizare: permite strunjirea pieselor cu lungimea maximă de 1500 mm și diametrul peste pat de până la 700 mm.
- Turelă portscule avansată: turela cu 12 poziții, cu opțiune pentru scule antrenate, și posibilitatea utilizării axei C permit operații de frezare și găurire în afara axei.
- Operare intuitivă: comanda Siemens Sinumerik 808D în limba română oferă o interfață simplă, programare rapidă și compatibilitate cu sisteme CAD/CAM.
- Construcție durabilă: patul înclinat și ghidajele liniare asigură rigiditate ridicată, reduc vibrațiile și mențin stabilitatea în timpul prelucrărilor intensive.
- Întreținere eficientă: sistemul automat de ungere, circuitul de răcire și climatizarea dulapului electric reduc necesarul de întreținere și prelungesc durata de viață a componentelor-cheie.
- Siguranță și conformitate: carcasa completă conformă CE asigură protecția operatorilor și respectarea standardelor europene.
- Flexibilitate de configurare: opțiunile precum sculele antrenate, axa C și comenzile Siemens Sinumerik 828D sau Fanuc Oi‑TF permit adaptarea mașinii la cerințe specifice de producție.
- Optimizarea proceselor: portul USB permite importul și exportul rapid al programelor, accelerând setările și îmbunătățind eficiența producției.
Construcția și tehnologia strungului industrial
Strungul CNC pentru metal CK7170 x1500 a fost proiectat pentru fiabilitate și precizie în condiții industriale dificile. Utilizarea componentelor precum acționările Siemens și elementele Schneider asigură stabilitate în funcționare și o durată lungă de viață a mașinii.
Construcția patului înclinat
Patul înclinat, cu un unghi de înclinare optimizat, și ghidajele liniare oferă o rigiditate ridicată, minimizând vibrațiile în timpul prelucrării. Acest tip de construcție permite menținerea unei precizii ridicate chiar și la sarcini mari și în cicluri intensive de producție.
Arborele principal și antrenarea
Arborele principal cu alezaj de 72 mm și motor Siemens de 11 kW, cu opțiune de 15 kW, permite prelucrarea eficientă a pieselor cu forme și materiale variate, asigurând o calitate superioară a finisajului.

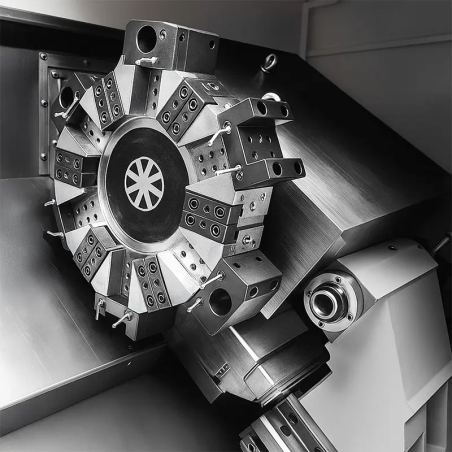

Turela portscule
Turela cu 12 poziții, cu opțiune pentru scule antrenate, și posibilitatea utilizării axei C permit realizarea operațiilor complexe, precum frezarea și găurirea în afara axei, sporind versatilitatea mașinii.
Sistemul de comandă
Strungul este echipat cu comanda Siemens Sinumerik 808D în limba română, care oferă o interfață intuitivă, programare rapidă și compatibilitate cu software-ul CAD/CAM, facilitând integrarea în procese moderne de producție.
Sistemul de răcire și ungere
Sistemul integrat de răcire, ungerea automată a transmisiei și a ghidajelor, precum și climatizarea dulapului de comandă asigură o funcționare fluentă și reduc uzura componentelor.
Precizie și eficiență în lucru
Strungul industrial CK7170 x1500 oferă precizie datorită acurateței de poziționare de 0,001 mm. Servomotoarele Siemens, mandrina hidraulică cu 3 bacuri și diametrul de 305 mm, precum și păpușa mobilă hidraulică, cu pinolă Ø90 mm, cursă 140 mm, oferă stabilitate și repetabilitate. Turația arborelui de 2500 rot./min și opțiunea pentru scule antrenate și axa C permit operații complexe, precum strunjirea filetelor, canelarea, găurirea sau frezarea, menținând calitatea finisajului.
Utilizarea strungului CNC pentru metal
Strungurile CNC pentru metal, precum modelul CK7170 x1500, sunt utilizate în diverse ramuri industriale, inclusiv:
- Industria auto: producția de componente de precizie, precum arbori, bucșe, roți dințate și elemente ale sistemelor de transmisie.
- Industria aeronautică: prelucrarea pieselor din aliaje ușoare și materiale cu rezistență ridicată, folosite în structuri aeronautice.
- Construcția de mașini: fabricarea pieselor pentru utilaje, scule, matrițe de injecție și alte componente de înaltă precizie.
- Producție și prototipare: utilizare pentru serii medii și mari, precum și pentru proiecte prototip individuale.
Mașina este destinată unităților de producție care au nevoie de echipamente fiabile pentru prelucrarea de precizie a metalului în aplicații variate, în special pentru piese de dimensiuni medii și mari.
Echipare standard
- Comandă SINUMERIK 808D în limba română
- Ghidaje liniare pentru rigiditate și durabilitate ridicate

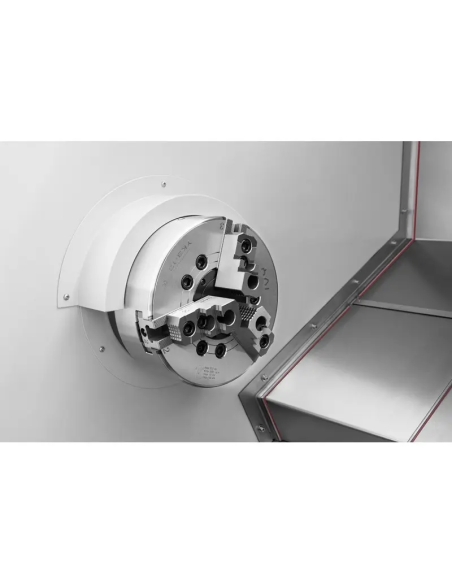

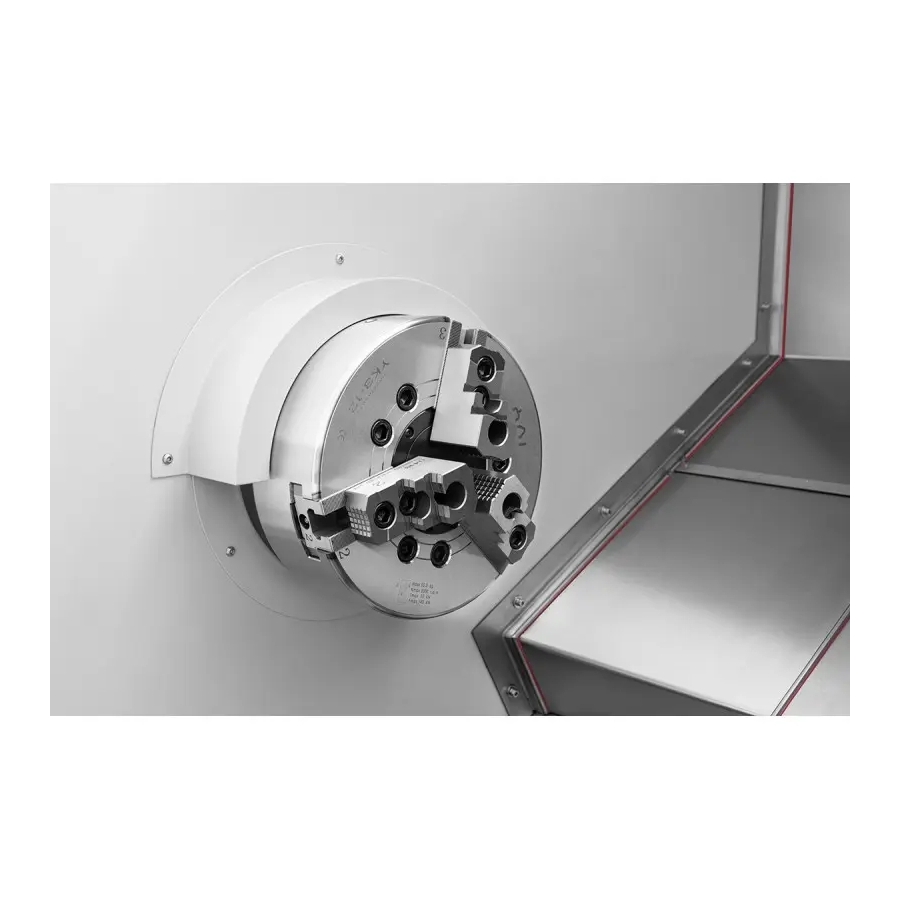

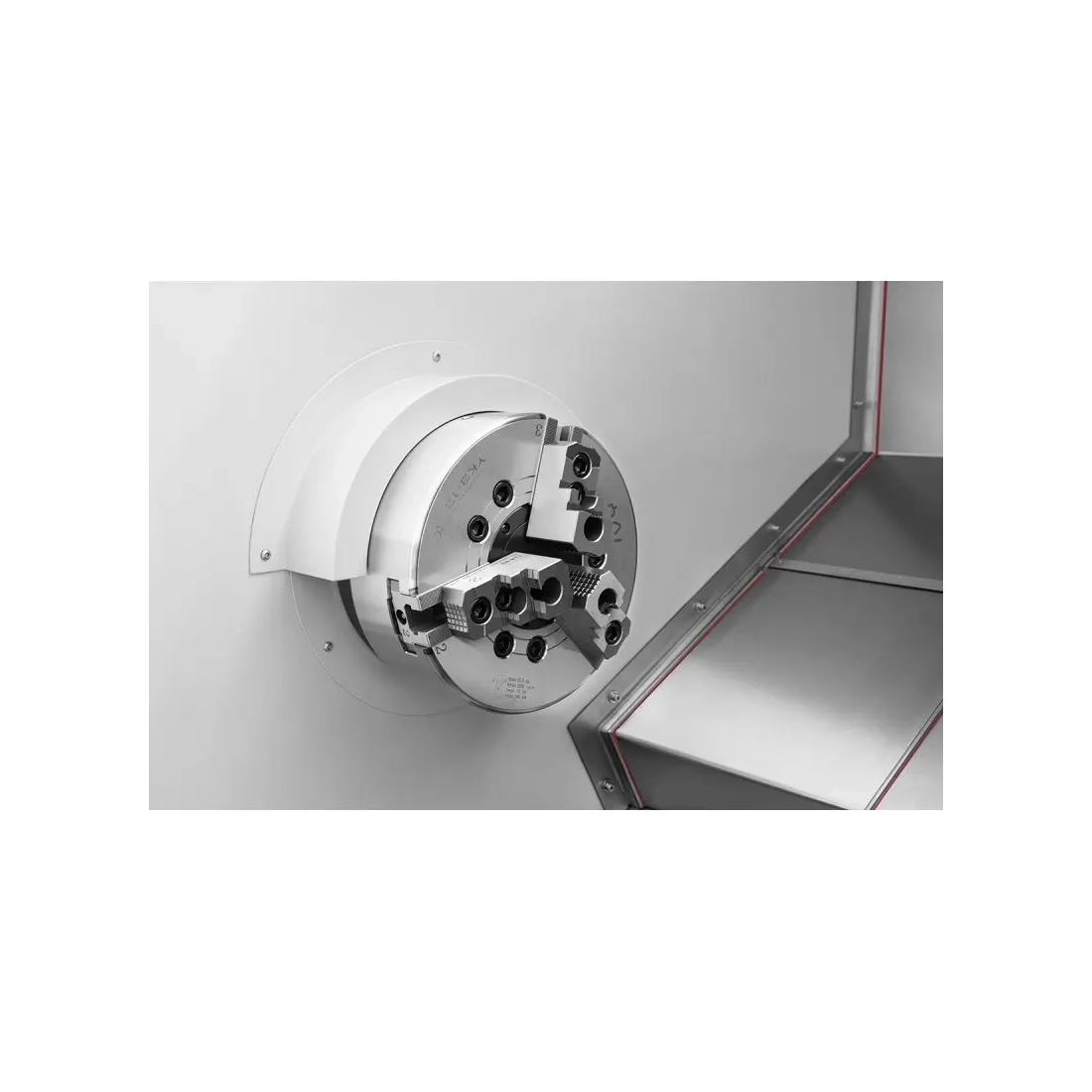

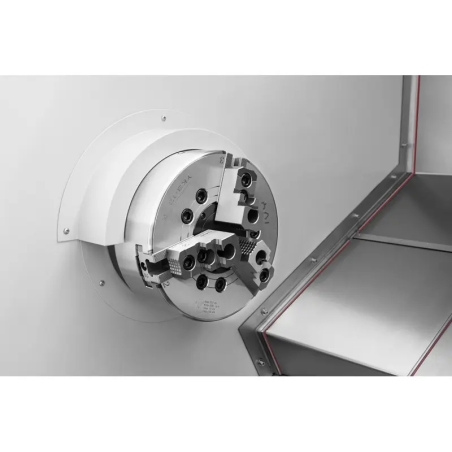

- Mandrină hidraulică cu 3 bacuri, Ø305 mm
- Set de bacuri moi

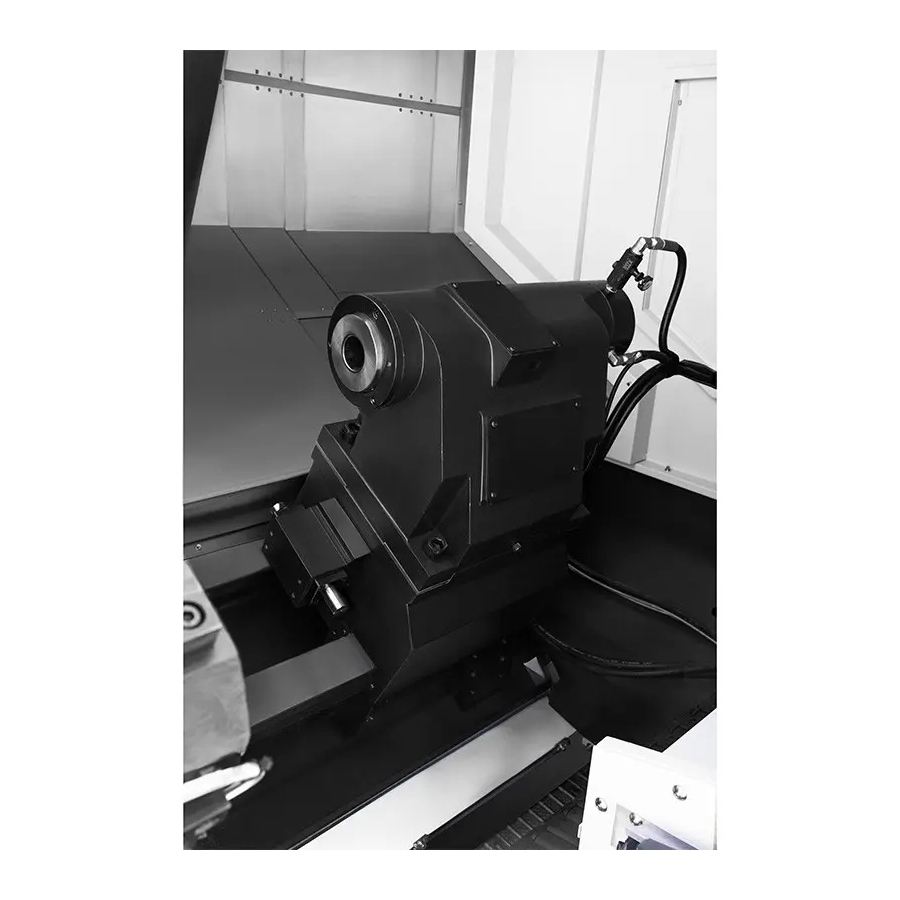

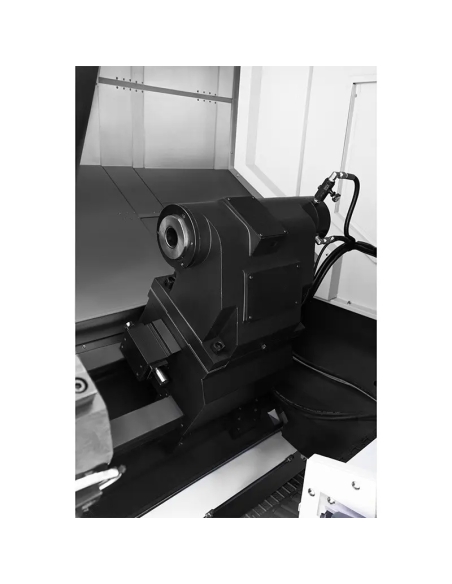

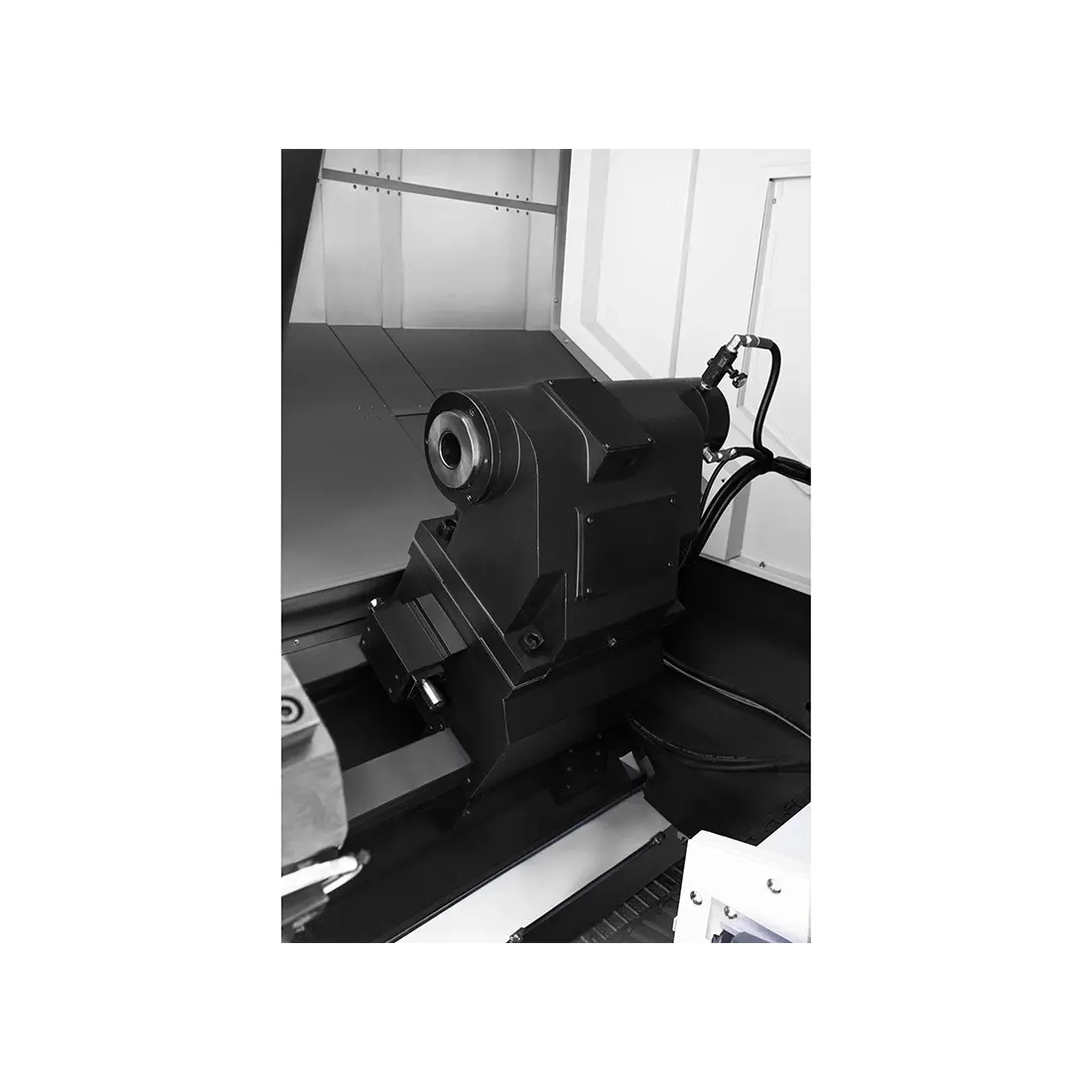

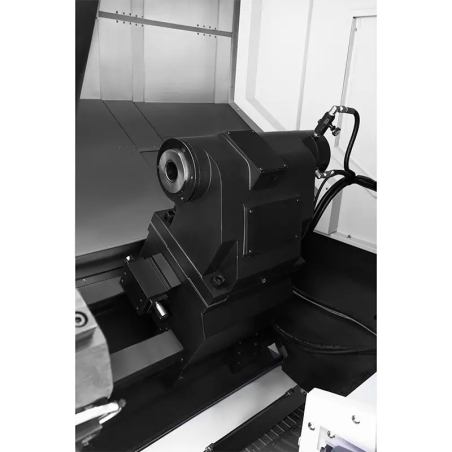

- Păpușă mobilă comandată hidraulic, cu pinolă Ø90 mm, cursă 140 mm
- Sistem de răcire și ungere, cu ungere automată a transmisiei și a ghidajelor
- Climatizare pentru dulapul de comandă
- Recipient și colector de așchii
- Port USB pentru importul și exportul rapid al programelor
- Unelte de service incluse
- Carcasă completă conformă cu standardele CE
Echipare opțională
- Lunetă hidraulică: Ø40 x 250 mm
- Scule antrenate și axa C
- Comandă Siemens Sinumerik 828D sauFanuc Oi‑TF
Parametri tehnici – CK7170X1500
| Diametru de strunjire peste pat | 700 mm |
| Diametru de strunjire peste sanie | 470 mm |
| Lungimea maximă a piesei | 1500 mm |
| Cursa pe axa X/Z | 290/1260 mm |
| Alezajul arborelui principal | 72 mm |
| Turația arborelui principal | 2500 rot./min |
| Motorul arborelui principal | SIEMENS 11 kW (15 kW) |
| Mandrină | hidraulică cu 3 bacuri, Ø305 mm |
| Turelă portscule | 12 poziții (Opțiune: scule antrenate) |
| Acuratețea poziționării axelor X/Z | 0,001 mm |
| Dimensiunea sculelor | 25 x 25 mm |
| Păpușă mobilă hidraulică | pinolă Ø90 mm, cursă 140 mm |
| Conul păpușii mobile | MK5 |
| Dimensiuni L/l/î | 6000 x 2300 x 2210 mm |
| Greutate | 7500 kg |
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi‑TF
Strungurile CNC CK7170X1500sunt echipate cu sisteme profesionale de comandă de la producătorii Siemens, Fanuc și GSK. Acestea asigură precizie, fiabilitate și flexibilitate pentru adaptarea la cerințe diverse de producție, de la operații simple la procese complexe de prelucrare.
Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru unități mici și medii. Caracteristicile principale includ:
- Operare intuitivă: interfața grafică și funcția Teach‑In simplifică programarea și reduc timpul de învățare pentru operatori.
- Fiabilitate ridicată: construcție robustă, rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
- Compatibilitate: dedicată mașinilor cu cerințe standard, cu integrarea facilă a acționărilor servo SIEMENS.
- Eficiență energetică: consum redus de energie și necesar minim de întreținere.
Comenzi CNC – Siemens și Fanuc
Strungul CNC CK7170X1500 oferă sisteme de comandă CNC precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi‑TF, care asigură precizie, fiabilitate și ușurință în utilizare.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de utilizat, potrivită pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcție rezistentă la condiții industriale dificile.
- Eficiență: dedicată aplicațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și rularea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: optimizarea traseelor sculei și posibilitatea extinderii cu module suplimentare.
Fanuc Oi‑TF
- Stabilitate: fiabilitate în producția de serie și funcționare îndelungată.
- Cicluri avansate de strunjire: destinate operațiilor de așchiere de precizie, precum filetarea și canelarea.
- Operare intuitivă: interfață clară care accelerează programarea.
Prezentare video
- Tip mașină
- Strung CNC
- Diametru de strunjire peste batiu
- 700 mm
- Conformitate CE
- Da
- Greutate
- 7500 kg
- Putere motor
- 11 kW (standard) / 15 kW (opțional)
- Material prelucrat
- Metal
- Funcții
- Canelare
Filetare
Frezare cu scule antrenate și axa C opționale
Găurire cu scule antrenate și axa C opționale
Strunjire - Tip acționare
- Servomotoare Siemens
- Producători componente electronice
- Schneider
Siemens - Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Optimizarea traiectoriilor sculei (Siemens SINUMERIK 828D)
Teach-In (Siemens SINUMERIK 808D) - Cursă axa Z
- 1260 mm
- Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 470 mm
- Diametru mandrină
- 305 mm
- Cursă pinolă păpușă mobilă
- 140 mm
- Con pinolă păpușă mobilă
- MK5
- Lungime maximă piesă montată
- 1500 mm
- Diametru pinolă păpușă mobilă
- 90 mm
- Tip mandrină
- Hidraulică
- Dimensiuni sculă
- 25 × 25 mm
- Tip păpușă mobilă
- Hidraulică
- Tip comandă
- CNC
- Turație arbore strung
- 2500 rot./min
- Număr bacuri per mandrină
- 3
- Sistem de răcire
- Integrat
- Cuvă pentru așchii
- Da
- Limbi panou de control
- Engleză
- Producător motor principal
- Siemens
- Interfață de comunicație
- USB
- Tip batiu
- Înclinat
- Tip portsculă
- Cap revolver
- Sculă antrenată
- Opțional
- Protecție zonă de lucru
- Carcasare completă
- Extensibilitate controler
- Module suplimentare (Siemens SINUMERIK 828D)
- Climatizare dulap de comandă
- Da
- Axă C
- Opțională
- Înălțime
- 2210 mm
- Lățime
- 2300 mm
- Lungime
- 6000 mm
- Cursă axa X
- 290 mm
- Număr scule (standard)
- 12 scule
- Diametru trecere arbore principal
- 72 mm
- Precizie de poziționare axa X
- 0,001 mm
- Precizie de poziționare axa Z
- 0,001 mm
Strung CNC CORMAK CK7170X1500 cu prindere hidraulică, 12 scule și Siemens Sinumerik 808D
Strungul CNC CORMAK CK7170X1500, cu prindere hidraulică și batiu înclinat, prelucrează precis și eficient piese medii și mari, cu strunjire de până la Ø700 mm și lungimea piesei de până la 1500 mm.
Echipat cu cap portsculă cu 12 poziții, servomotoare SIEMENS, ghidaje liniare și sistem hidraulic complet, utilizează controlerul SIEMENS SINUMERIK 808D pentru operare facilă și editarea programelor direct pe mașină, fiind disponibil cu opțiuni SINUMERIK 828 sau FANUC.
