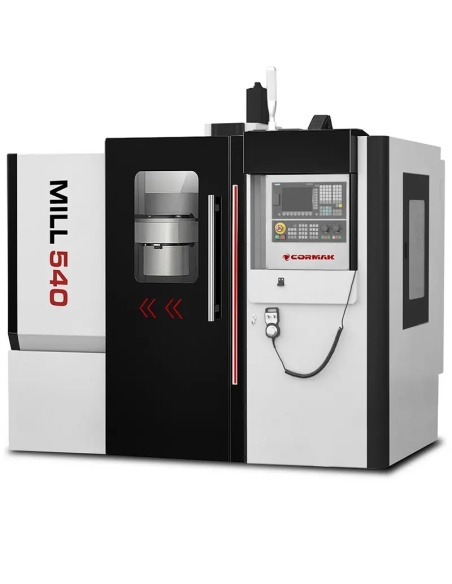

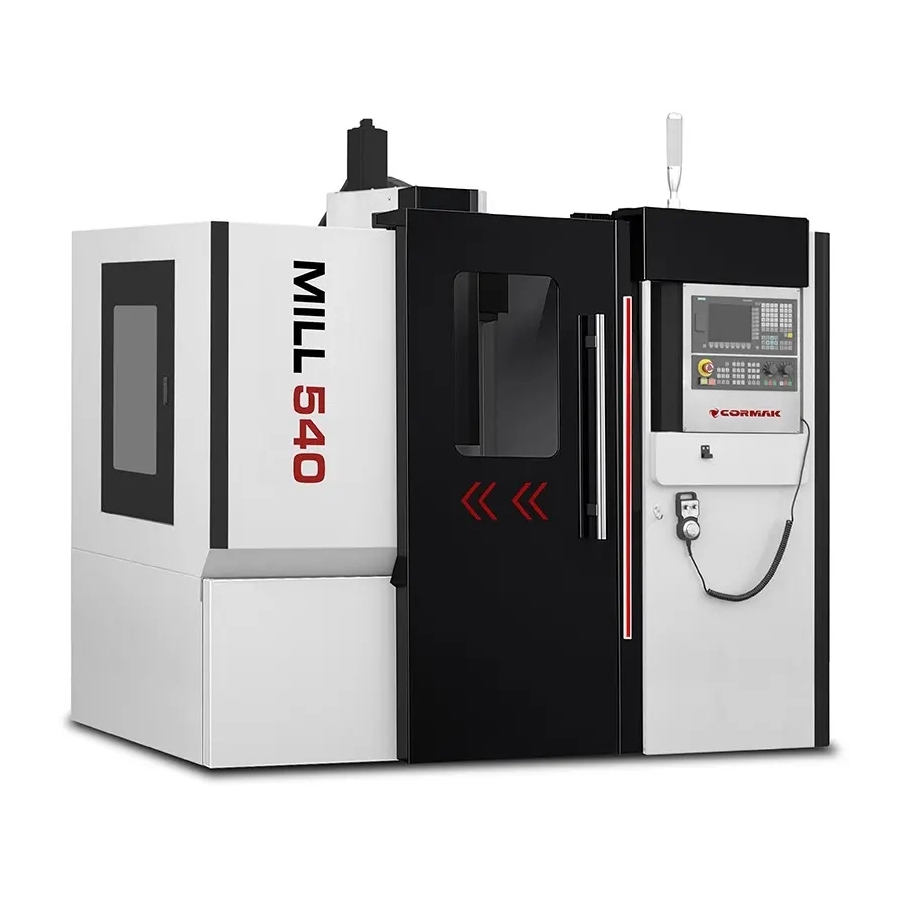

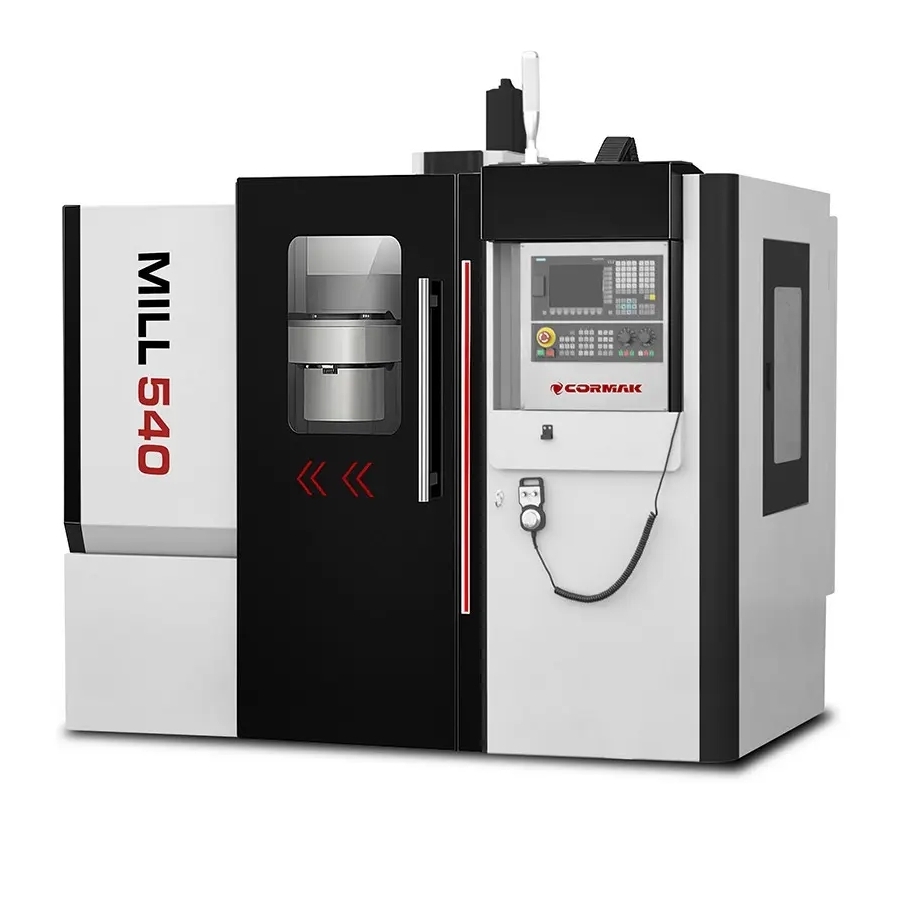

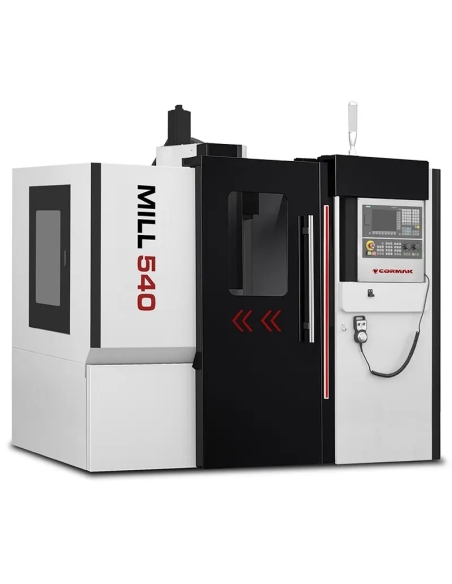

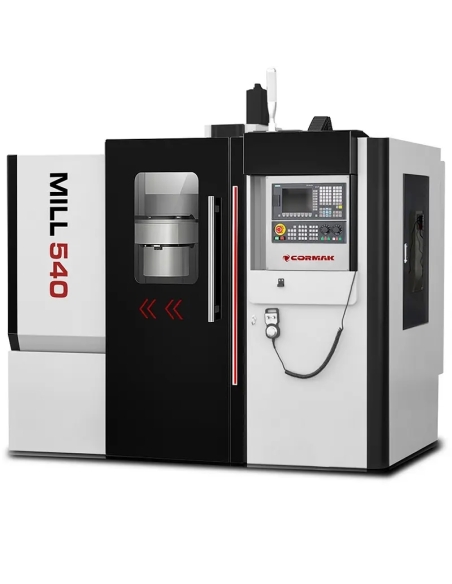

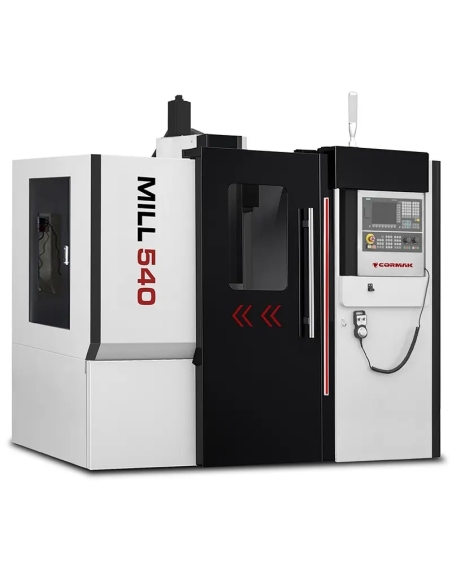

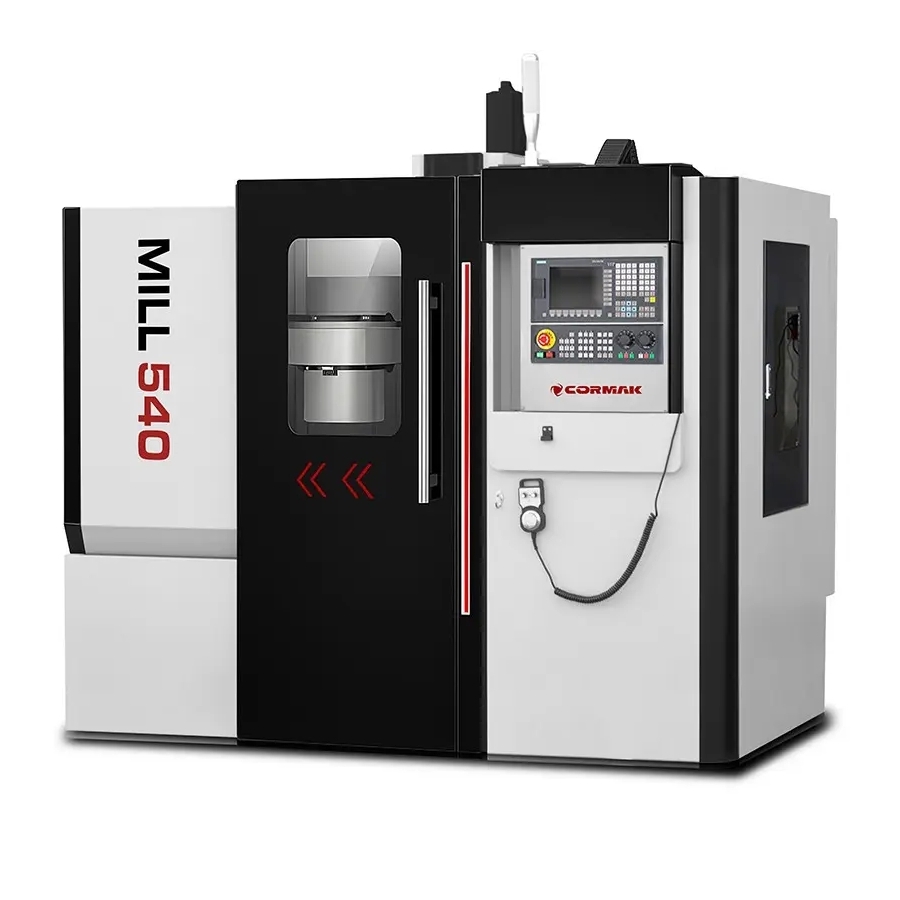

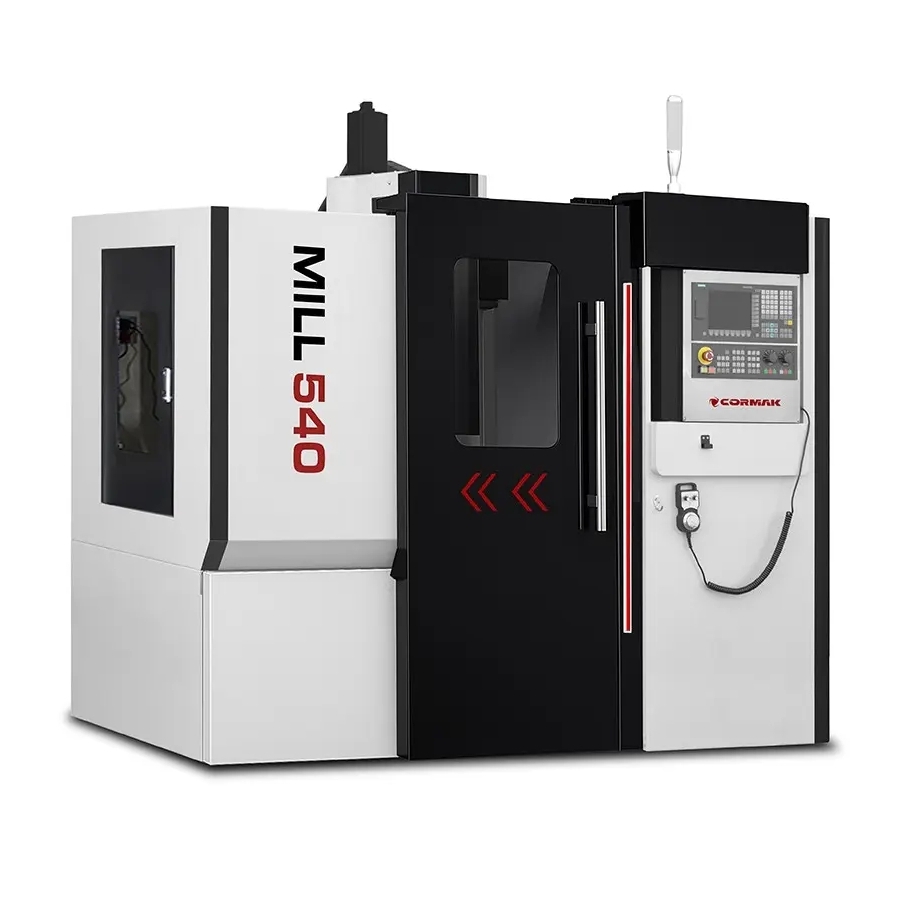

Centru de prelucrare CNC CORMAK MILL 540, 650 × 400 mm, cu control Siemens SINUMERIK
Centrul de prelucrare MILL 540 este un centru CNC vertical modern, conceput pentru sarcini exigente în prelucrarea metalelor. Echipat cu tehnologii avansate și o construcție robustă, oferă fiabilitate, precizie și productivitate ridicată într-o gamă largă de aplicații industriale.
Principalele avantaje ale centrului de prelucrare MILL 540
Centrul vertical MILL 540 este o soluție ce îmbină tehnologiile inovatoare cu fiabilitatea, răspunzând cerințelor celor mai pretențioase unități de producție. Datorită componentelor performante și opțiunilor flexibile de configurare, această mașină este potrivită pentru companiile care caută un centru de frezare pentru metal versatil, care asigură precizie și eficiență.
- Precizie de top: echipat cu ghidaje liniare și șuruburi cu bile, centrul atinge o precizie de poziționare de 0,006 mm, asigurând o calitate excelentă a pieselor prelucrate.
- Productivitate ridicată: arborele principal de 5,5 kW și viteza de până la 8000 rpm, opțional 10 000 rpm, precum și avansurile rapide pe axe, de 12 m/min pentru X și Y și 10 m/min pentru Z, asigură prelucrarea eficientă.
- Durabilitate și stabilitate: corpul masiv și camera de lucru etanșă reduc vibrațiile și sporesc siguranța operatorului, chiar și în regim intens.
- Configurare flexibilă: posibilitatea de extindere cu opțiuni precum răcirea prin arbore, a 4-a axă sau comanda CNC avansată permite adaptarea la cerințe specifice.
- Operare intuitivă: sistemele de comandă disponibile, precum Siemens SINUMERIK sau Fanuc Oi-TF, simplifică programarea și utilizarea, sporind eficiența muncii.
Construcția și tehnologia centrului de prelucrare
Centrul CNC MILL 540 a fost proiectat pentru durabilitate, precizie și randament. Elementele-cheie ale construcției includ:
- Corp masiv: construcția solidă oferă stabilitate în timpul prelucrării, reduce vibrațiile și prelungește durata de viață a mașinii.
- Ghidaje liniare: ghidajele de înaltă calitate de pe axele X, Y și Z asigură o mișcare lină și o precizie de 0,01 mm.
- Șuruburi cu bile: șuruburile cu bile de precizie de pe cele trei axe asigură acuratețe și repetabilitate ridicate.

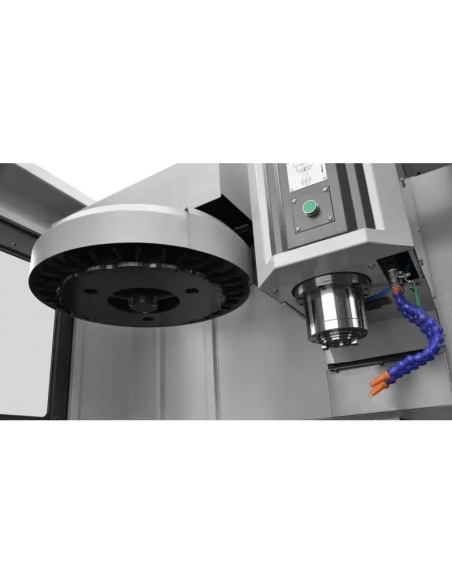

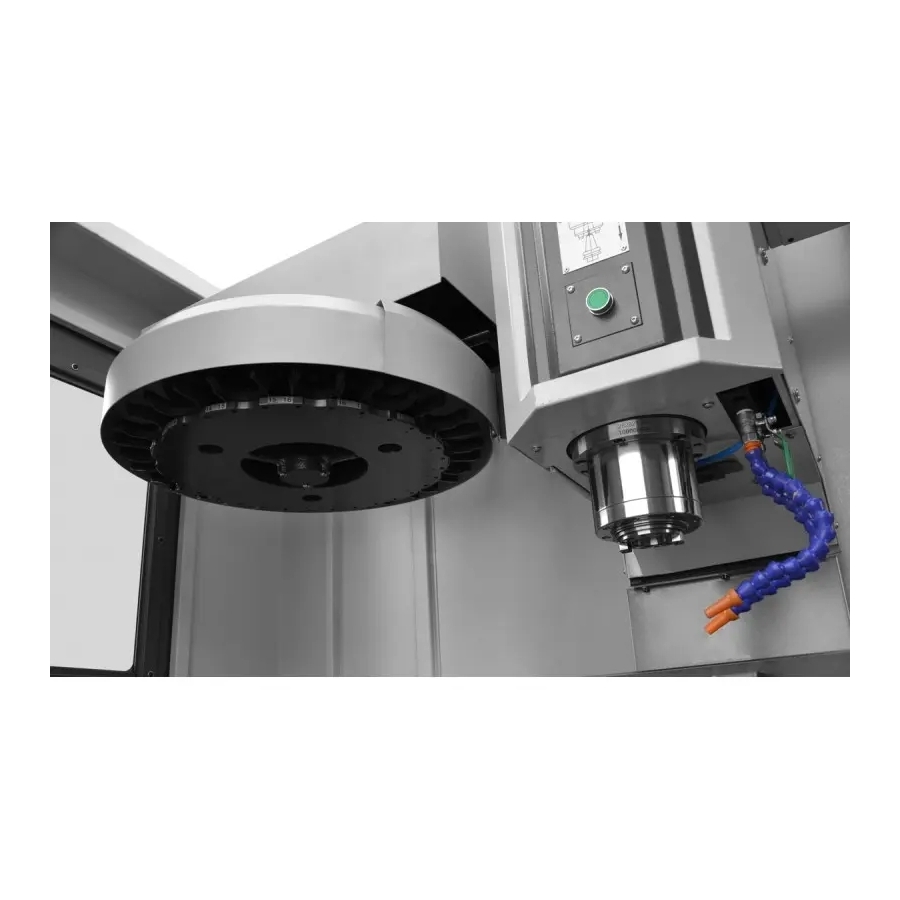

- Arbore BT40: arborele de 5,5 kW, cu viteza de până la 8000 rpm, opțional 10 000 rpm, permite prelucrarea unei varietăți de materiale.
- Servomotoare Siemens: acționările permit o mișcare fluidă și dinamică, contribuind la eficiența ridicată a prelucrării.
- Cameră de lucru etanșă: protejează operatorul împotriva prafului și impurităților, oferind un mediu de lucru sigur și ergonomic.
- Sistem de răcire: pompa pentru lichidul de răcire de 120 W evacuează eficient căldura, asigurând condiții optime pentru arbore.
Precizie și eficiență în lucru
Centrele CNC de prelucrare, precum MILL 540, se remarcă prin precizie și productivitate. Cu o precizie de poziționare de 0,006 mm și avansuri rapide pe axe, mașina permite executarea operațiilor complexe de frezare într-un timp scurt. Comenzile CNC avansate facilitează programarea exactă și optimizarea traiectoriilor sculei, reducând timpul de prelucrare și sporind calitatea pieselor.
Utilizarea centrului de frezare pentru metal
Centrele de prelucrare verticale MILL 540 sunt utilizate pe scară largă în diverse ramuri industriale, precum:
- Industria auto: producția de componente de precizie, cum ar fi piesele pentru motoare, cutii de viteze și sisteme de suspensie.
- Industria aeronautică: prelucrarea aliajelor ușoare și a materialelor cu rezistență ridicată, precum aluminiul și titanul.
- Construcția de mașini: realizarea de matrițe, forme și alte elemente care necesită precizie ridicată.
- Producție flexibilă: utilizare pentru producția de serie și unicat, datorită operării facile și configurării flexibile.
Mașina este potrivită pentru unitățile de producție care caută un centru de prelucrare fiabil pentru prelucrarea precisă a metalelor.
Parametri tehnici – MILL 540
| Domeniu de deplasare |
| Axa X | 550 mm |
| Axa Y | 400 mm |
| Axa Z | 450 mm |
| Distanța de la vârful arborelui la masa de lucru | 100-550 mm |
| Distanța de la centrul vârfului la ghidajul coloanei | 450 mm |
| Avans |
| Avans rapid axa X | putere | cuplu | 12 m/min | 1 kW | 4,78 Nm |
| Avans rapid axa Y | putere | cuplu | 12 m/min | 1 kW | 4,78 Nm |
| Avans rapid axa Z | putere | cuplu | 10 m/min | 2 kW | 9,55 Nm |
| Masa de lucru |
| Suprafața mesei de lucru | 650 x 400 mm |
| Sarcina maximă | 300 kg |
| Distanța suprafeței mesei față de partea inferioară a batiului | 800 mm |
| Canal tip T | 3-18-115 mm |
| Arbore |
| Turație | 100-8000 rpm (opțiune 10000 rpm) |
| Conul arborelui | BT40 |
| Pompa de răcire | 120W |
| Puterea motorului principal | 5,5 kW |
| Magazie de scule |
| Diametrul maxim al sculei | 100 mm |
| Lungimea maximă a sculei | 300 mm |
| Greutatea maximă a sculei | 7 kg |
| Timp de schimbare a sculei | aprox. 15s |
| Alți parametri |
| Precizia de poziționare | 0,006 mm |
| Dimensiuni (LxWxH) | 2300 x 2000 x 2750 mm |
| Greutate | 2200 kg |
Echipare standard

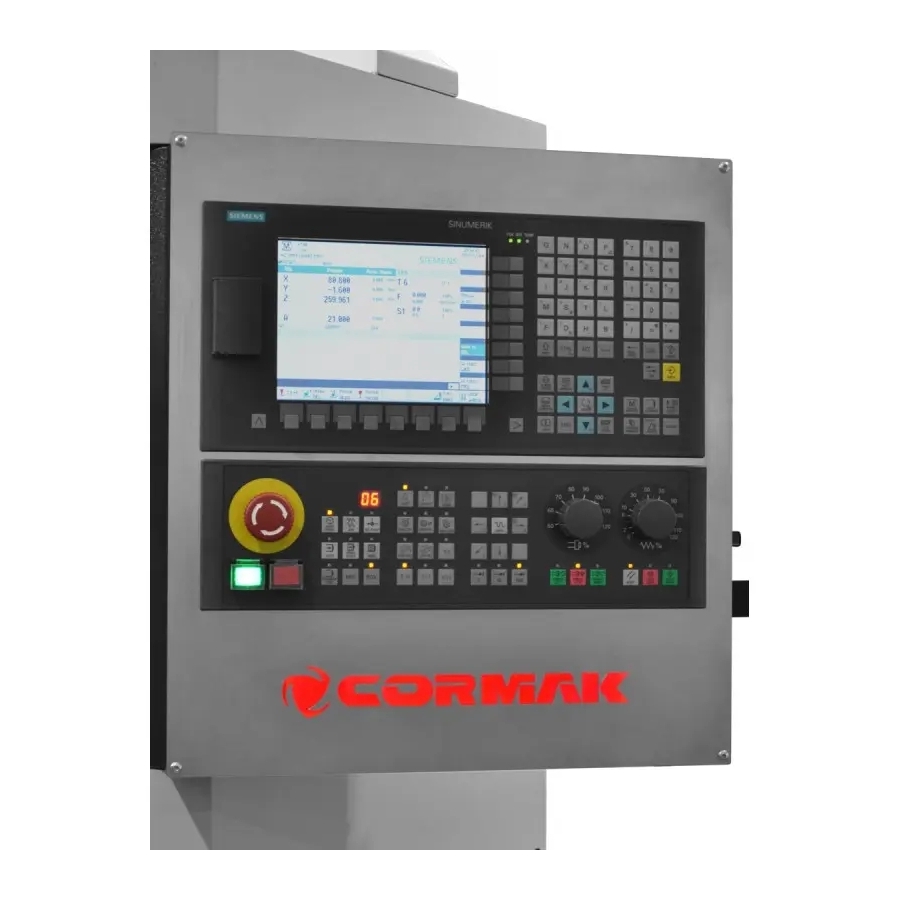

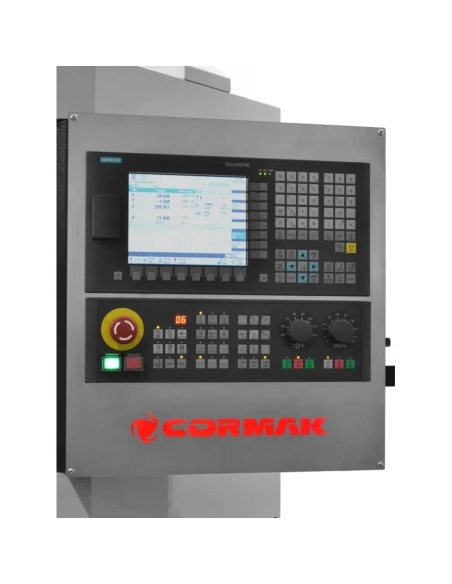

- Comandă SIEMENS SINUMERIK 808 Advanced
- Arbore 8000 rpm
- Magazie cu 16 scule
- Lămpi de alarmă în 3 culori
- Iluminare
- Sistem de răcire închis
- Carcasă etanșă a mașinii
- Sistem automat de ungere
- Sistem pneumatic
Echipare opțională

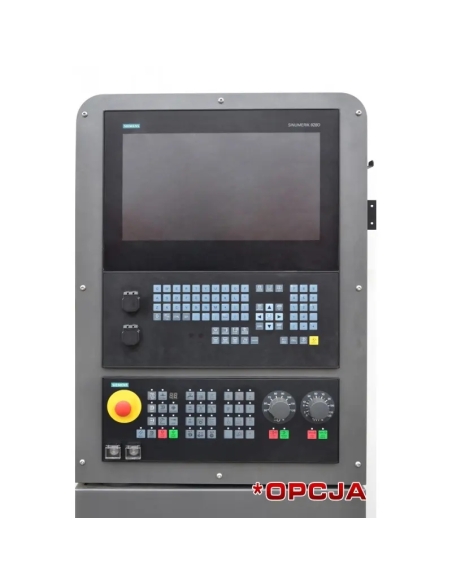

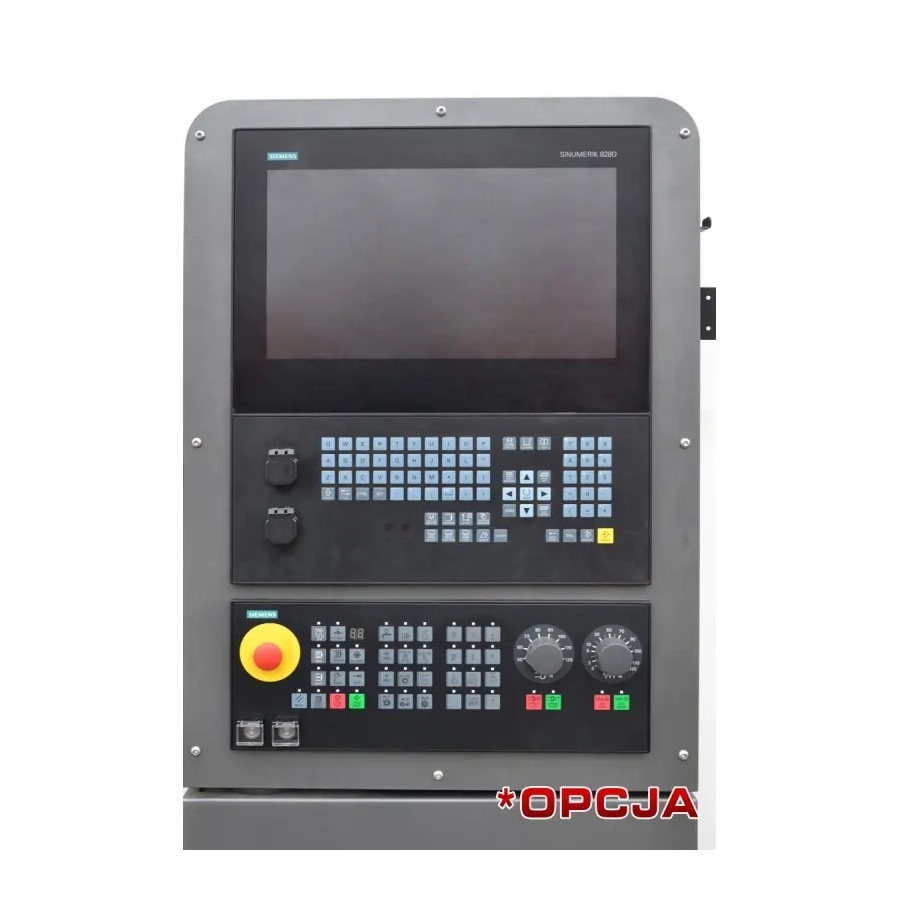

- Comandă SINUMERIK 828D
- Comandă FANUC Oi-TF
- Magazie orizontală de scule (24)
- Răcire prin arbore
- Arbore 12 000 rpm
- Evacuare așchii
- Sondă de măsurare a sculei
- Sondă de măsurare a piesei
- A 4-a axă
Comenzi CNC – Siemens SINUMERIK 808D, SINUMERIK 828D și Fanuc Oi-TF
Centrele de prelucrare MILL 540 sunt echipate cu sisteme profesionale de comandă de la producători renumiți: Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la diverse cerințe de producție, de la operații simple până la procese complexe de prelucrare.
Siemens SINUMERIK 808D – comandă CNC compactă
Siemens SINUMERIK 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru ateliere mici și medii. Caracteristicile principale includ:
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea, reducând timpul de învățare al operatorilor.
- Fiabilitate ridicată: construcția robustă, rezistentă la praf și umiditate, asigură stabilitate în condiții dificile de atelier.
- Compatibilitate: este dedicată mașinilor cu cerințe standard și permite integrarea facilă a servodrivelor SIEMENS.
- Eficiență energetică: consum redus de energie și necesar minim de întreținere.
Sisteme de comandă CNC disponibile
Centrul MILL 540 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens SINUMERIK 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în utilizare.
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de utilizat, potrivită pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcție rezistentă la condiții industriale dificile.
- Eficiență: dedicată aplicațiilor de bază de strunjire și frezare.
Siemens SINUMERIK 828D
- Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: optimizează traiectoriile sculei și permite extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: fiabilitate în producția de serie și în funcționarea pe termen lung.
- Cicluri avansate de strunjire: permit operații precise de așchiere, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
Experiența CORMAK
Cu peste 20 de ani de experiență în furnizarea de mașini industriale, CORMAK oferă soluții fiabile pentru industrie. Centrele de prelucrare sunt proiectate conform standardelor de calitate și siguranță, confirmate de certificări europene.
