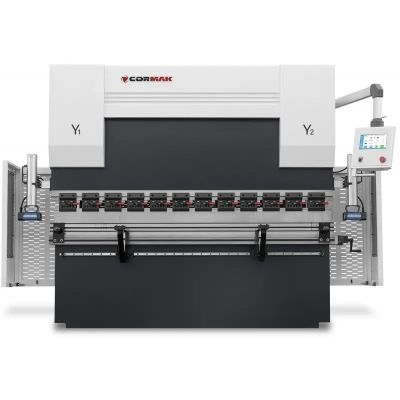

Presă hidraulică CNC Servo pentru îndoit tablă CORMAK EURO PB 80×2000

Configurația prezentată este o opțiune verificată și eficientă pentru producția de serie.

Caracteristici principale

• Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.

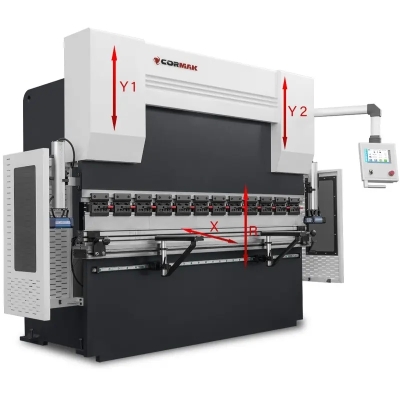

• Reglarea opritorului posterior (axa X): automată.
• Reglarea grinzii (axele Y1, Y2): automată.
• Reglarea înălțimii poziției degetelor (axa R): manuală (opțional servomotor).
• Prindere poanson: pe ambele părți, cu montaj rapid tip AMADA, care permite schimbarea rapidă a sculelor.

Parametri tehnici

Reglarea înălțimii opritoarelor

Reglarea înălțimii opritoarelor poate fi manuală sau automată. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul step, pentru îndoire în trepte.

Îndoire în trepte

Pentru ca efectul îndoirii în trepte să fie satisfăcător, sunt necesare anumite calcule care presupun cunoașterea parametrilor esențiali ai procesului de îndoire:

• Lungimea arcului: distanța dintre capetele curbei porțiunii îndoite a foii de tablă, măsurată pe partea interioară a îndoiturii.
• Numărul de îndoiri: numărul îndoirilor individuale care trebuie executate pentru a obține o rază specifică; cu cât sunt mai multe îndoiri, cu atât unghiul fiecărei îndoiri este mai mic și arcul este mai neted.
• Distanța dintre îndoiri: distanța dintre îndoiturile individuale realizate în timpul procesului.

Deși întregul proces de îndoire în trepte poate părea complex, utilajele și software-ul disponibile la CORMAK sunt suficient de avansate pentru a simplifica în multe privințe activitatea operatorului.

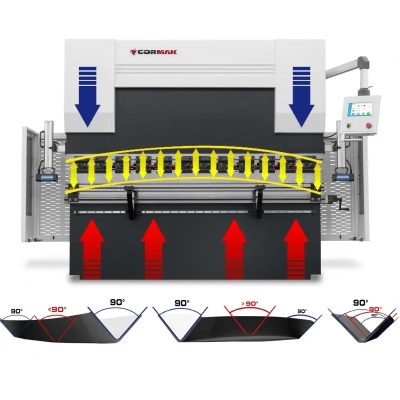

Compensarea automată a săgeții de încovoiere

Asigură menținerea aceluiași unghi de îndoire pe toată lungimea îndoiturii. Această funcție este opțională.

Compensarea manuală a săgeții de încovoiere

Asigură menținerea aceluiași unghi de îndoire pe toată lungimea îndoiturii. Această funcție este opțională.

Subansamble de înaltă calitate

• Sistem electric: componente marca Schneider/Delta/Eaton.

Control și funcționalitate – CR-41 CNC

• Ecran tactil: 10", montat pe un braț mobil, oferind libertate de lucru pe întregul câmp de lucru al mașinii.
• Programabilitate: posibilitatea de a salva până la 2000 de programe, cu câte 30 de pași fiecare, permițând adaptarea flexibilă la diverse sarcini.
• Operare ergonomică: meniu intuitiv cu abrevieri în limba engleză, pentru o familiarizare rapidă.

Mașina îmbină tehnologia avansată cu simplitatea utilizării, fiind adecvată atât pentru operațiuni manuale de precizie, cât și pentru producția eficientă în serie. Subansamblele de calitate și sistemele avansate de protecție contribuie la fiabilitatea și siguranța în exploatare.

Siguranță

Sistem laser de siguranță

Sistemul laser standard este de cea mai înaltă clasă, protejează operatorul și accelerează de peste două ori procesul de îndoire.

Utilajul dispune de conexiuni hidraulice de top și supape de siguranță proiectate în Polonia.

Protecțiile de tip porți sau cortine luminoase care nu sunt conforme cu standardele CE pot expune angajații la riscuri pentru sănătate. Angajatorul este responsabil pentru sănătatea lucrătorilor.

Protecții de siguranță conforme CE

Ergonomie și facilități suplimentare

• Controler mobil pe braț articulat.
• Iluminare LED: crește confortul și siguranța în lucru.
• Suporturi pe ghidaje liniare.

Presele abkant sunt echipate cu o serie de protecții avansate. Acestea includ marcaje clare, apărători laterale, poartă de siguranță spate și butoane de oprire de urgență ușor accesibile.

Fiecare mașină este însoțită de instrucțiuni de utilizare clare și detaliate, în limba română.

Declarația CE a utilajului nu garantează automat siguranța acestuia. Sistemele cu care este echipat sunt esențiale pentru exploatarea în siguranță.

SCO – Sistem de răcire a uleiului

Sistemul inclus în standard garantează stabilitatea parametrilor de lucru ai mașinii chiar și după o exploatare îndelungată și continuă.

Prinderea poansoanelor și a matrițelor

• Configurație standard: matrițe divizate, cu mai multe canale, pe patru fețe, precum și poansoane divizate.
• Sistemul de bază utilizat la presele abkant CORMAK este sistemul manual tip AMADA (European), care permite schimbarea rapidă a sculelor.
• Poansoanele se montează din lateralul mașinii și se blochează cu ajutorul șuruburilor.

Alegerea matriței și a poansonului

Pentru rezultatul final este importantă selectarea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului. Presele abkant CORMAK efectuează măsurători ale îndoirii în timp real și pot corecta abaterile în timpul procesului, pentru ca rezultatul să fie optim.

În funcție de forța de presare a utilajului, poansoanele și matrițele divizate pot diferi ca lungime.
