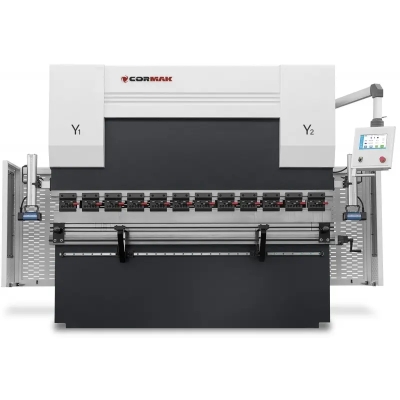

Presă hidraulică servo CNC pentru îndoit tablă CORMAK EURO PB 160×3200

Configurația prezentată este cel mai des aleasă de clienți, fiind o soluție verificată și eficientă pentru producția de serie.

Caracteristici principale

• Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.

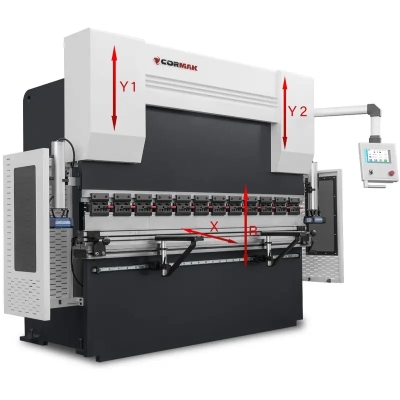

• Axa X: reglarea automată a opritorului din spate.
• Axele Y1 și Y2: reglarea automată a traversei.
• Axa R: reglarea manuală pe înălțime a poziției degetelor, cu servomotor disponibil opțional.
• Prinderea poansonului: pe ambele părți, cu montaj rapid de tip AMADA, pentru schimbarea rapidă a sculelor.

Configurațiile disponibile se adaptează nevoilor de producție și tipului de piese prelucrate. Specificația utilajului se stabilește individual, în funcție de aplicație și cerințele tehnologice.

Parametri tehnici – CORMAK EURO PB 160×3200

Reglarea axei R și îndoirea pas cu pas

Reglarea manuală sau automată a înălțimii opritoarelor prin axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul pas cu pas.

Pentru ca rezultatul îndoirii pas cu pas să fie satisfăcător, sunt necesare anumite calcule care implică cunoașterea câtorva parametri esențiali ai procesului de îndoire:

• Lungimea arcului: distanța dintre capetele curbei părții îndoite a foii de tablă, măsurată pe interiorul îndoiturii.
• Numărul de îndoiri: numărul de îndoiri individuale necesare pentru obținerea unei table îndoite la o rază specifică; cu cât sunt mai multe îndoiri, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul final este mai neted.
• Distanța dintre îndoiri: distanța dintre îndoiturile individuale efectuate în timpul procesului.

Deși întregul proces de îndoire pas cu pas poate părea complex, utilajele și software-ul disponibile la CORMAK sunt suficient de avansate pentru a simplifica în multe privințe activitatea operatorului.

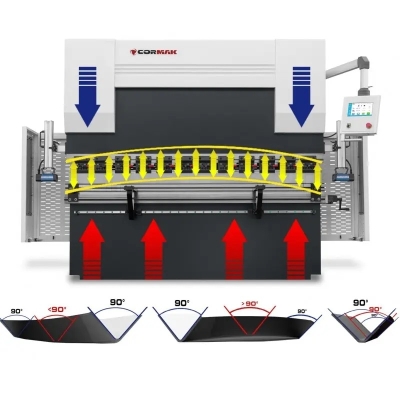

Compensarea automată a săgeții de deflexiune

Asigură menținerea aceluiași unghi de îndoire pe toată lungimea îndoiturii (opțiune).

Compensarea manuală a săgeții de deflexiune

Asigură menținerea aceluiași unghi de îndoire pe toată lungimea îndoiturii (opțiune).

Subansamble de înaltă calitate

• Componente ale sistemului electric de la Schneider/Delta/Eaton.

Control și funcționalitate

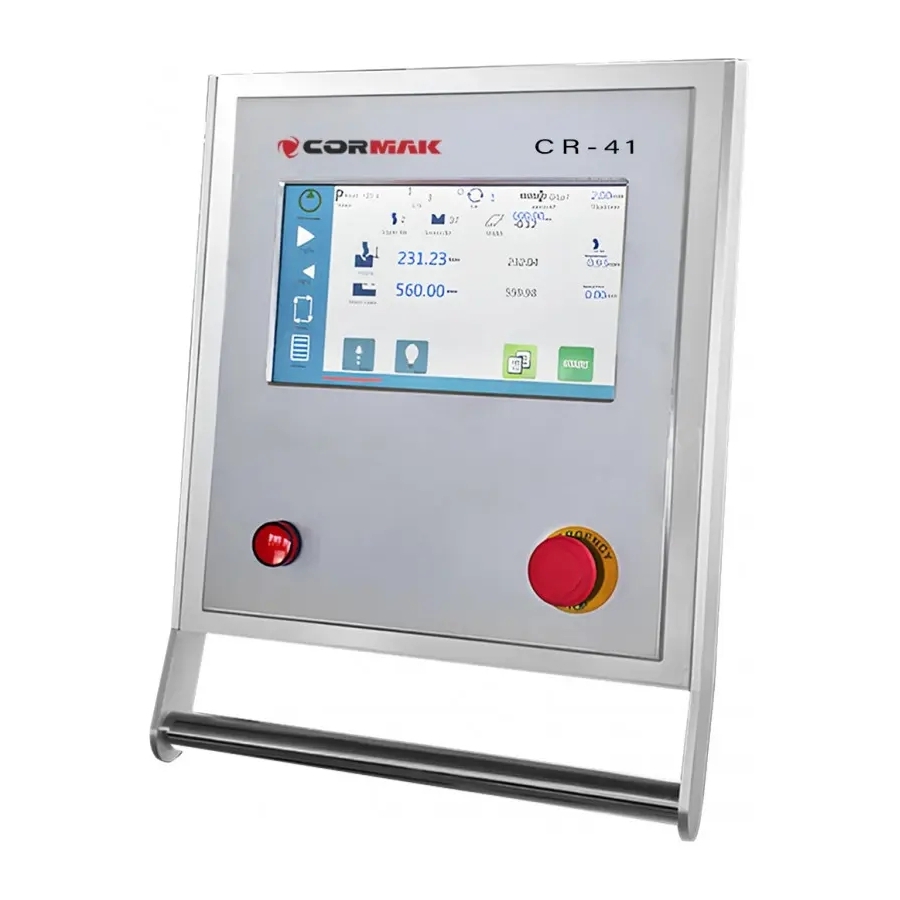

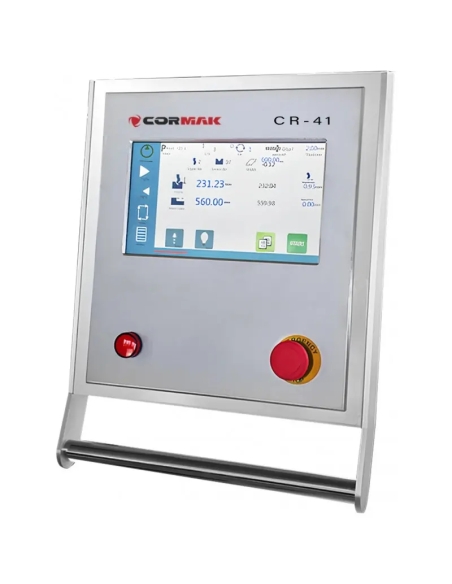

Controler CR-41 CNC

• Ecran tactil: ecran de 10", montat pe un braț mobil, care oferă libertate de lucru pe întregul câmp de lucru al utilajului.
• Programabilitate: posibilitatea de a salva până la 2000 de programe, cu câte 30 de pași fiecare, pentru adaptarea flexibilă la sarcini diferite.
• Operare ergonomică: meniu intuitiv cu abrevieri în limba engleză, pentru pornirea rapidă a lucrului.

Utilajul îmbină tehnologia avansată cu simplitatea operării, fiind potrivit atât pentru lucrări manuale de precizie, cât și pentru producția de serie cu randament ridicat. Subansamblele de calitate și protecțiile avansate contribuie la fiabilitate și la utilizarea în siguranță.

Siguranță

Presa este echipată cu sisteme și elemente de protecție destinate siguranței operatorului în timpul lucrului.

Sistem de siguranță cu laser

Sistemul de siguranță laser de clasă premium este inclus în echiparea standard, protejează operatorul și accelerează de peste două ori procesul de îndoire.

Conexiunile hidraulice de înaltă calitate și supapele de siguranță sunt proiectate în Polonia.

Protecțiile de tip porți sau perdele luminoase trebuie verificate cu atenție, deoarece sistemele neconforme cu standardele CE pot expune operatorii la riscuri pentru sănătate.

Apărători de siguranță conforme CE

Ergonomie și facilități suplimentare

• Controler mobil pe braț articulat.
• Iluminare LED: crește confortul și siguranța în timpul lucrului.
• Suporturi pe ghidaje liniare.

Presele abkant sunt echipate cu o gamă de protecții avansate, inclusiv marcaje clare, apărători laterale, poartă de siguranță în partea din spate și butoane de oprire de urgență ușor accesibile.

Fiecare utilaj include un manual de utilizare clar și detaliat în limba română.

Declarația CE nu înseamnă automat că utilajul este sigur; sistemele cu care acesta este echipat au un rol esențial.

SCO – sistem de răcire a uleiului

Sistemul inclus în echiparea standard menține stabilitatea parametrilor de lucru ai utilajului chiar și după utilizarea îndelungată în regim continuu.

Prinderea poansoanelor și matrițelor

• Echipare standard

   matrițe împărțite, cu mai multe caneluri pe patru fețe, precum și poansoane segmentate.
• Sistem manual AMADA: sistemul de bază utilizat la presele abkant CORMAK este de tip european și permite schimbarea rapidă a sculelor.
• Montarea poansoanelor: poansoanele se montează lateral pe utilaj și se blochează cu șuruburi.

Alegerea matriței și a poansonului

Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului. Presele abkant CORMAK efectuează măsurători ale îndoirii în timp real și pot, de exemplu, să corecteze abaterile în timpul procesului pentru un rezultat optim.

În funcție de forța de presare a utilajului, poansoanele și matrițele segmentate pot avea lungimi diferite.
