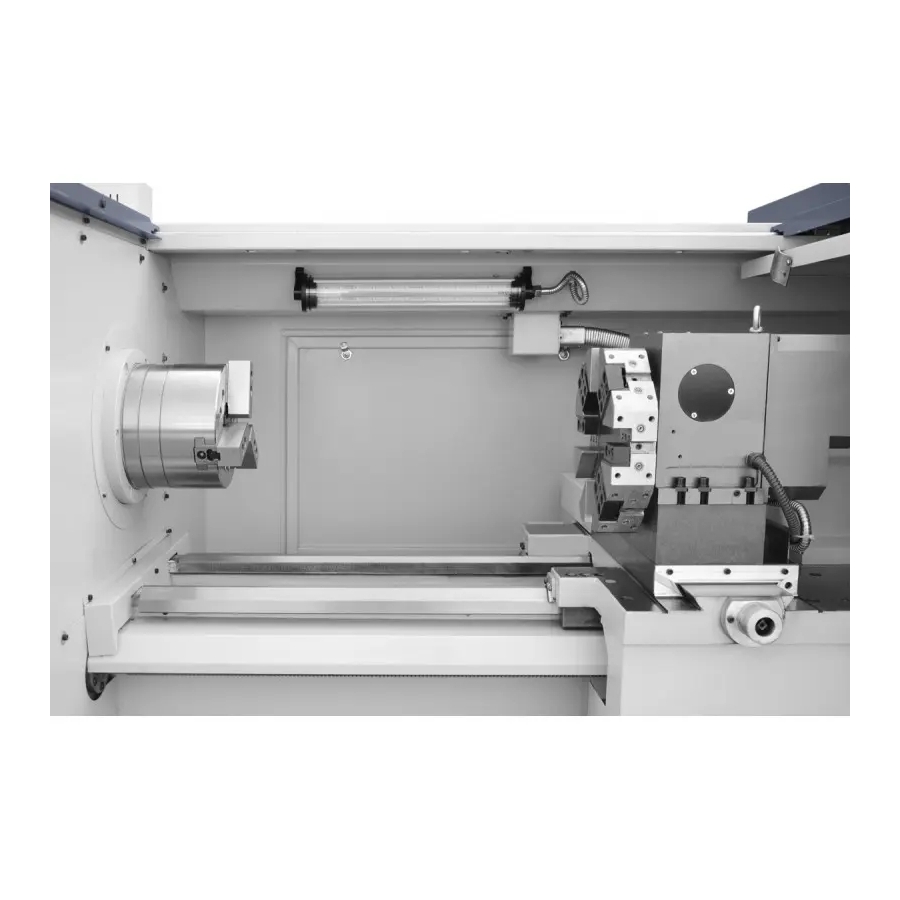

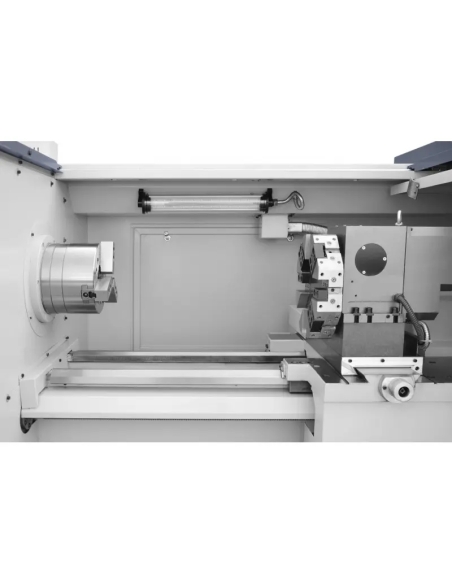

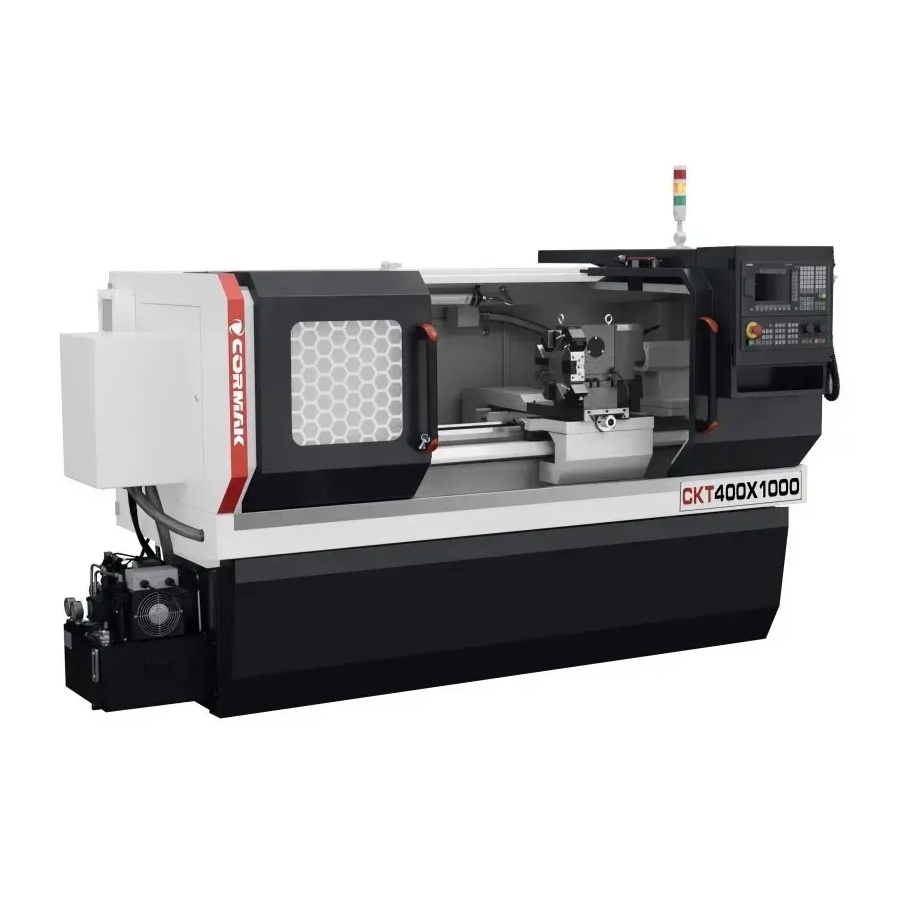

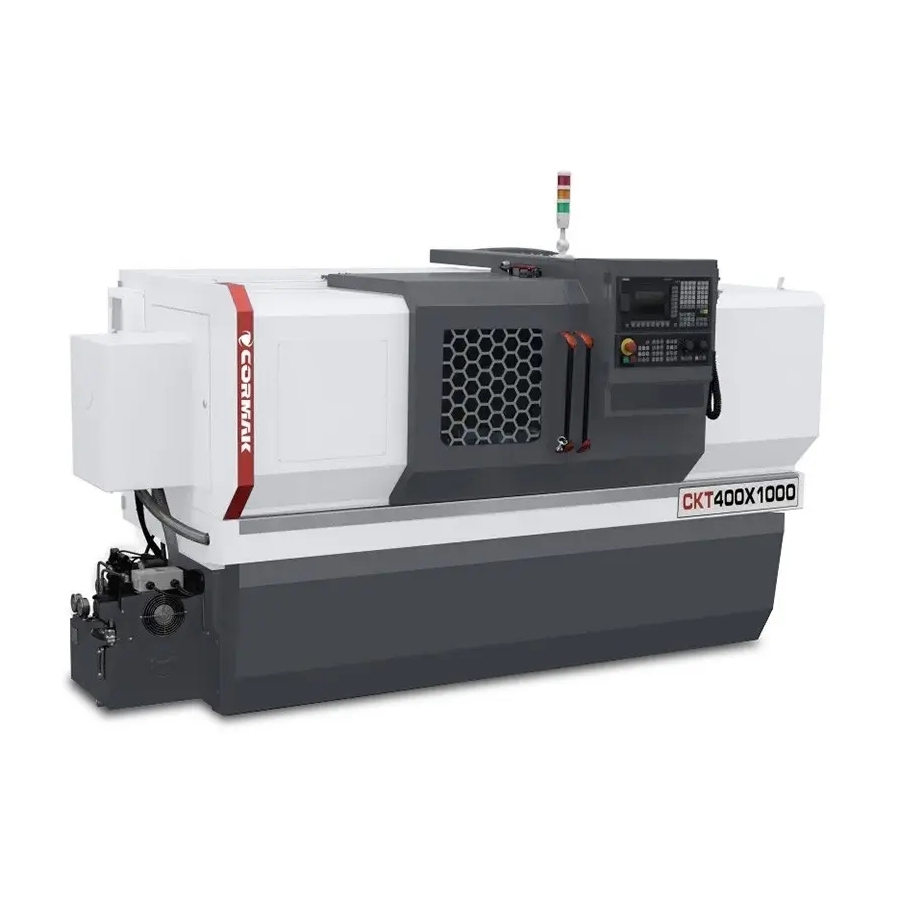

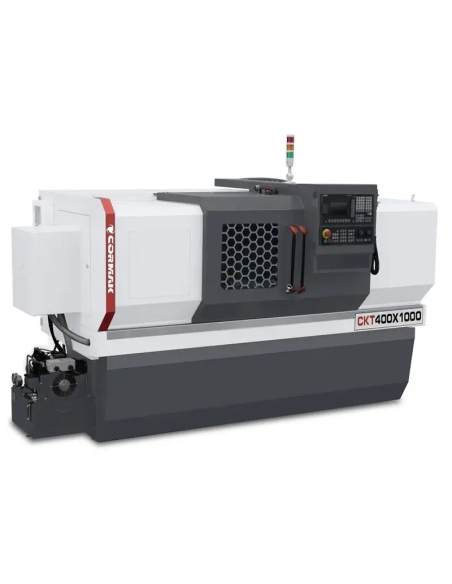

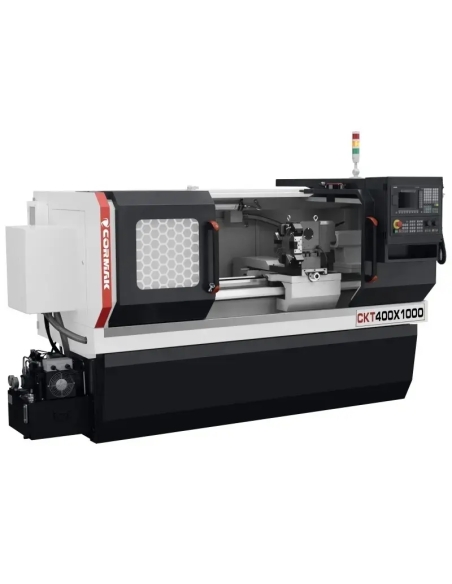

Strung CNC CKT 400x1000 cu unealta actionata - precizie si eficienta in prelucrarea metalului
Strung CNC CKT 400x1000 este un strung numeric avansat creat pentru prelucrarea precisa a pieselor metalice in ateliere de dimensiuni medii si mari. Echipat cu control Siemens Sinumerik 808D, asigura fiabilitate, precizie ridicata si usurinta in utilizare, raspunzand cerintelor proceselor industriale moderne.
Atributele principale ale strungului CNC CKT 400x1000
cu unealta actionata
Strungul CNC pentru metal CKT 400x1000 reprezinta o solutie profesionala pentru industrie, combinand tehnologia avansata cu o constructie solida, dedicata atelierelor care necesita prelucrare precisa. Ca strung industrial, permite realizarea operatiunilor complexe, cum ar fi strunjirea suprafetelor exterioare, interioare, sferice, filetat, gaurire, taiere in adancime si conturare, garantand cea mai inalta calitate a detaliilor. Beneficiile sale esentiale includ:
- Prelucrare de mare precizie: Diametrul maxim de strunjire deasupra patului 400 mm si deasupra suportului 210 mm, cu o unitate minima de setare 0,001 mm pe axele X si Z, asigura o precizie exceptionala a detaliilor.
- Arbore flexibil: Gama de turatii 0-2000 rpm, orificiile arborelui 52 mm (optiunea 72 mm) si conul MK6 permit prelucrarea unei largi varietati de materiale, de la otel la aliaje usoare.
- Control intuitiv: Sistemul Siemens Sinumerik 808D in limba poloneza cu servomotoare Siemens ofera un mod dedicat pentru utilizatorii masinilor conventionale, reducand barierele de intrare in lucrul cu CNC.
- Constructie robusta: Greutate neta 2000 kg si dimensiuni ale ambalajului 2640x1500x1770 mm asigura stabilitate in timpul prelucrarii detaliilor de pana la 1000 mm lungime.

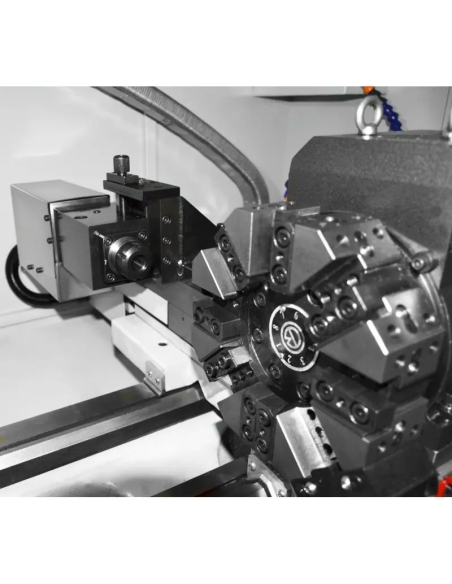

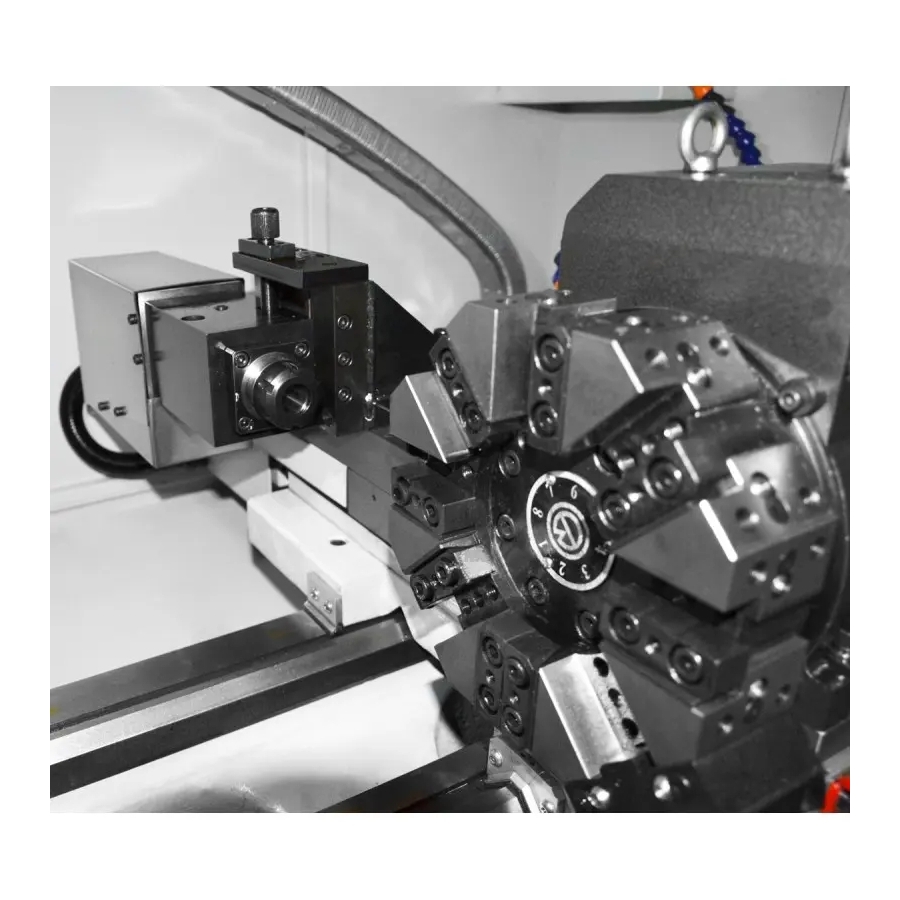

- Eficienta uneltelor: Suport de unelte cu 4 pozitii (optiunea 6 sau 8 pozitii) cu unelte 20x20 mm (optiunea 25x25 mm) si capul cu unealta actionata - accelereaza schimbarea uneltelor, reducand timpul ciclului de productie.
- Setare rapida: Permite setarea confortabila a uneltelor, punctelor zero si efectuarea corectiilor fara a scrie un program, ideal pentru productia de serie unica.
- Siguranta sporita: Miscarile sigure si restrictionarea vitezei permit manevrarea precisa si sigura a masinii, minimizand riscul erorilor.
- Durabilitatea componentelor: Sistemul automat de ungere a transmisiei si ghidajelor reduce uzura, extinzand durata de viata a masinii.
- Racire optima: Sistemul de racire asigura stabilitate termica, protejand uneltele si detaliile in timpul prelucrarii intense.
- Versatilitatea aplicatiilor: Dedicat strunjirii precise in industrie, automobilistica si utilaje, atat in productia de serie, cat si in cea de mica serie.
- Economie de operatiune: Motorul principal cu puterea de 5,5 kW cu motoarele de avans 6 Nm combina o eficienta ridicata cu un consum scazut de energie.
- Integrarea cu ciclurile tehnologice: Cooperarea cu cicluri de prelucrare, cum ar fi strunjirea transversala, conica, filetarea sau gaurirea, necesita doar introducerea parametrilor de baza, fara cunoasterea codurilor G.
- Posibilitatea de personalizare: Setul bogat de optiuni, cum ar fi controlul Fanuc Oi-TF, mandrina hidraulica, alimentatorul de bare sau software-ul CAD/CAM, permit ajustarea masinii la nevoile specifice.
- Standardele europene de siguranta: Declaratia de conformitate CE confirma respectarea normelor stricte de siguranta la munca.
Constructia si tehnologia strungului CNC CKT 400x1000
cu unealta actionata
Strungul industrial CNC CKT 400x1000 a fost proiectat avand in vedere fiabilitatea si precizia in conditii grele de productie. Elementele cheie ale constructiei includ:
- Pat solid al masinii: Constructie rigida cu greutatea neta de 2000 kg minimizeaza vibratiile, asigurand stabilitate in timpul prelucrarii.
- Arbore de inalta performanta: Orificiul de 52 mm (optiunea 72 mm), conul MK6 si viteza 0-2000 rpm permit prelucrarea diverselor detalii.

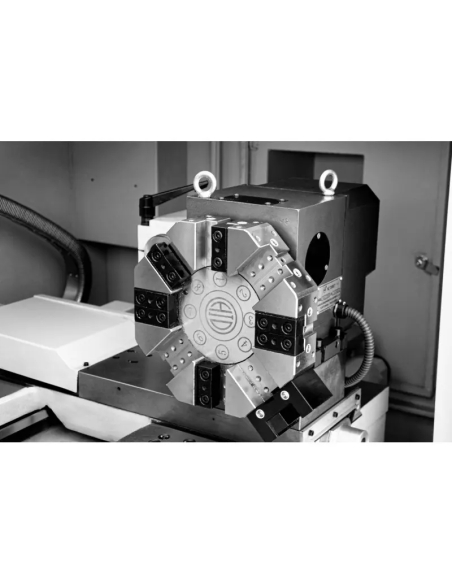

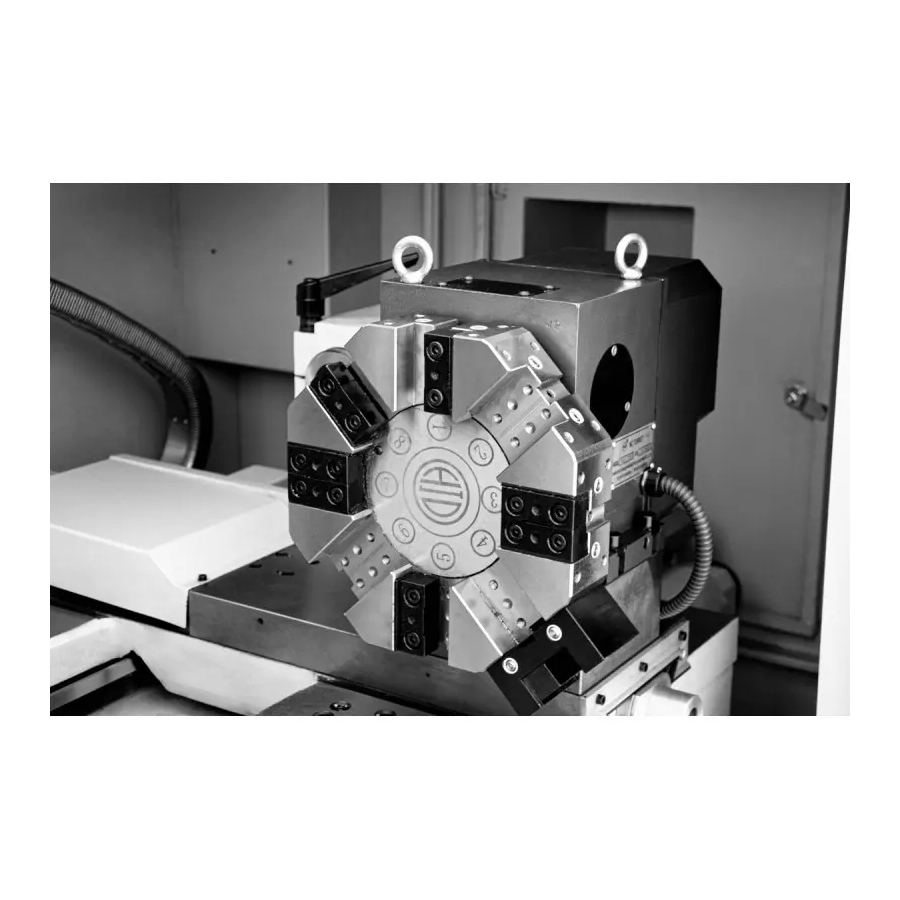

- Suport de unelte: Cu 4 pozitii (optiunea 6 sau 8) cu unelte 20x20 mm (optiunea 25x25 mm) asigura o schimbare rapida a uneltelor si flexibilitatea operatiunilor.

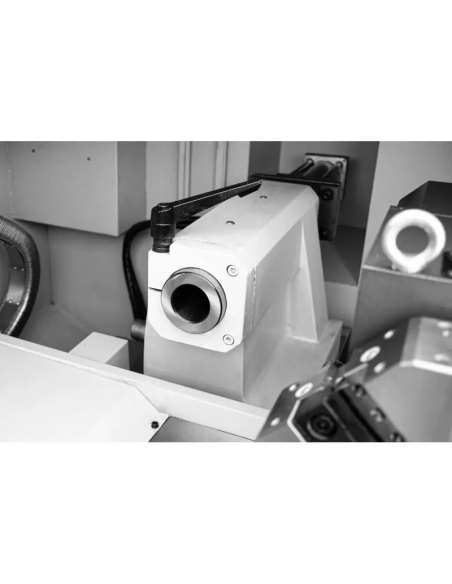

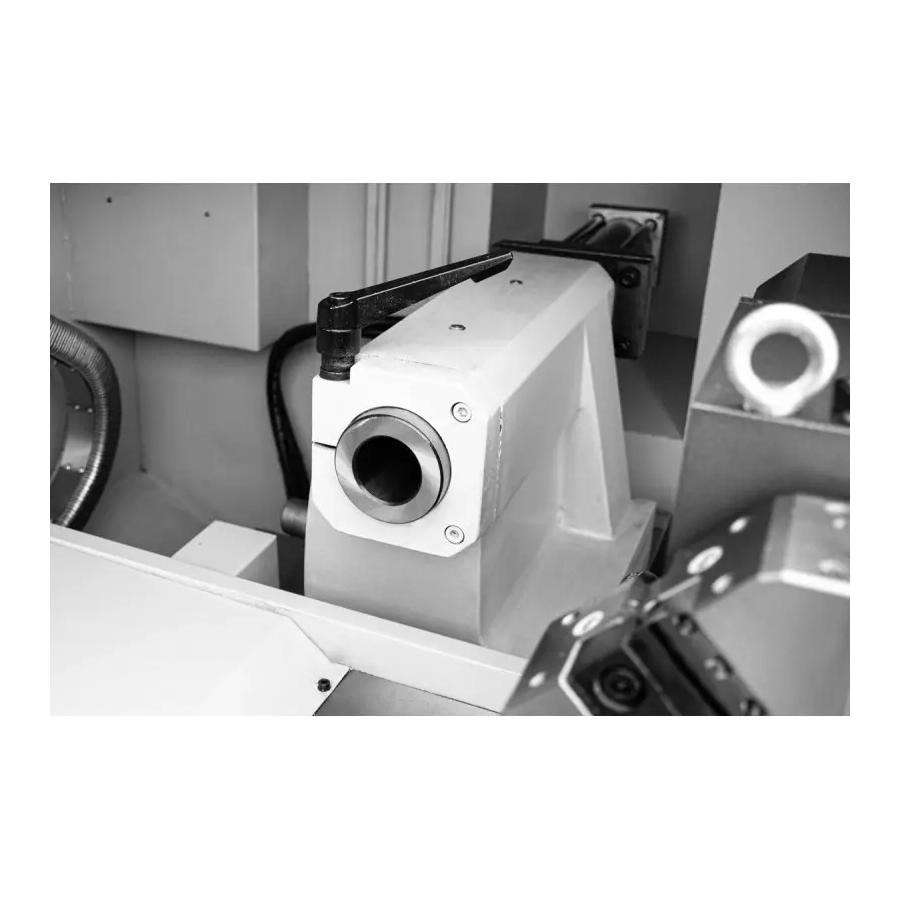

- Poze hidraulic: Cu buza conica MK5 si deplasarea maxima de 120 mm, sustine sprijinirea precisa a detaliilor.

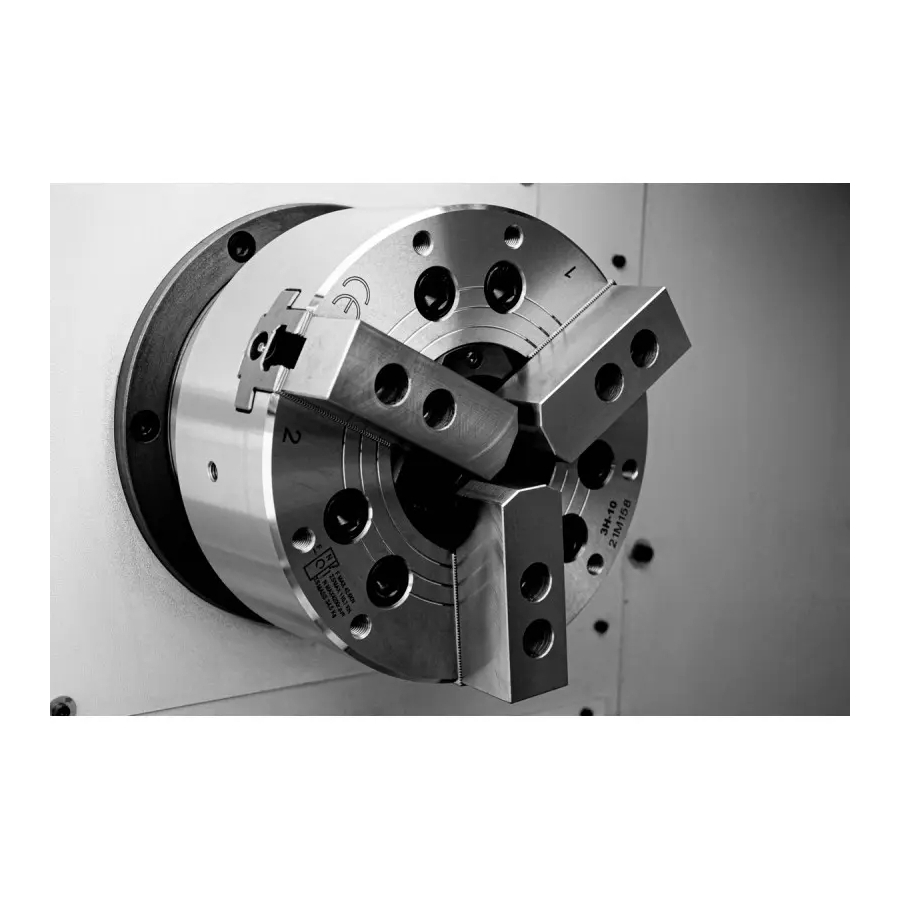

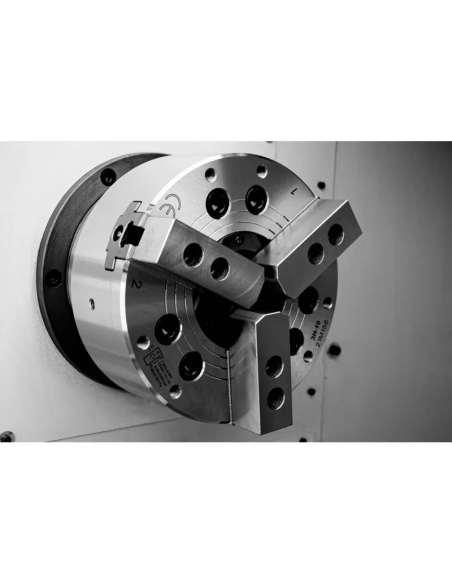

- Mandrina manuala pentru strung: Asigura o prindere sigura a detaliilor, cu optiune hidraulica pentru eficienta sporita.

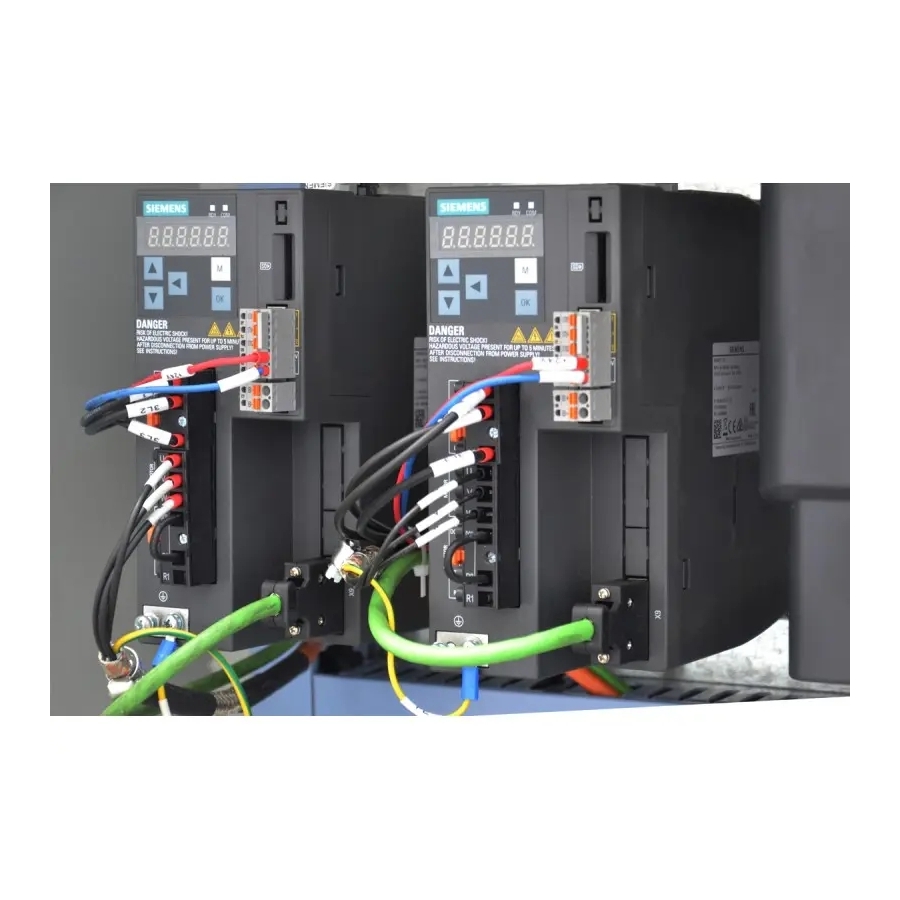

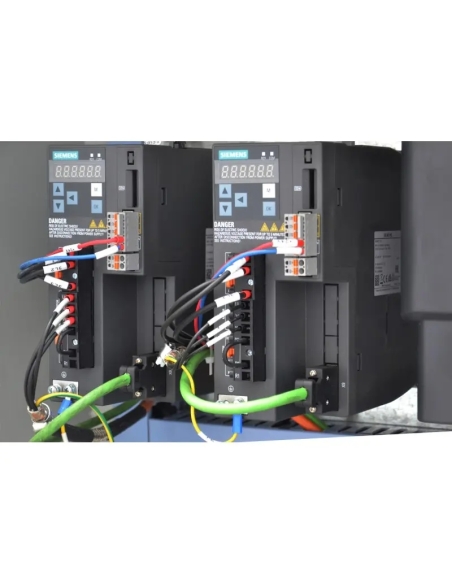

- Servo drive-uri Siemens: Asigura miscari fluide si precizie ridicata a pozitionarii (0,001 mm).
- Sistem automat de ungere: Ungerea centralizata a transmisiei si ghidajelor reduce uzura componentelor.
- Sistem de racire: Mentine temperatura optima, imbunatatind calitatea prelucrarii si durata de viata a uneltelor.
- Iluminare cu halogen 24V: Ofera o vizibilitate excelenta a spatiului de lucru, sporind siguranta si precizia.
Precizie si eficienta in munca
Strungul numeric CKT 400x1000 ofera precizie extraordinara datorita controlului Siemens Sinumerik 808D si servo drive-urilor Siemens cu cuplul 6 Nm pe axele X si Z. Ciclurile avansate, cum ar fi strunjirea transversala, conica, filetarea, taierea in adancime si conturarea, simplifica programarea si scad timpul de prelucrare. Precizia de pozitionare de 0,001 mm pe axele X si Z, viteza de miscare a axei X (8 m/min) si axei Z (10 m/min) si integrarea cu cicluri tehnologice garanteaza calitate ridicata a detaliilor cu diametrul de pana la 400 mm si lungimea de 1000 mm
Aplicatia strungului CNC pentru metal CKT 400x1000
Strungurile CNC pentru metal precum CKT 400x1000 isi gasesc aplicatie in diverse sectoare industriale, inclusiv:
- Industria mecanica: Productia de arbori, busoni, flanse si componente de precizie.
- Industria automotive: Prelucrarea componentelor motorului, transmisiei si suspensiilor.
- Industria de scule: Productia de filete, canale si detalii cu geometrii complexe.
- Productia de serie si de mica serie: Ideal pentru productia de serie medie si productia rapida a pieselor unice in atelierele R&D.
Masina este o alegere excelenta pentru atelierele care cauta un strung CNC versatil si de incredere.
Echipament standard
- Control SIEMENS SINUMERIK 808 Advanced in limba polona
- Servo drive-uri Siemens
- Mandrina manuala pentru strung
- Suport de unelte cu 4 pozitii + unealta actionata
- Set complet de falci moi
- Poze hidraulica cu buza conica MK5
- Sistem de racire
- Sistem automat de ungere a transmisiei si ghidajelor
- Iluminare cu halogen 24V
- Instructiuni in limba polona
- Declaratie de conformitate CE
Echipament optional
- Mandrina hidraulica pentru strung
- Suport de unelte cu 6 si 8 pozitii
- Suport mobil
- Suport fix
- Falci moi suplimentare
- Falci tari
- Dispozitive de fixare a uneltelor
- Software CAD/CAM
Parametri tehnici
| Parametri tehnici | |
| Diametru maxim de strunjire deasupra patului | 400 mm |
| Diametru maxim de strunjire deasupra suportului | 210 mm |
| Distanta intre varfuri | 1000 mm |
| Gama de viteze ale arborelui | 0-2000 rpm |
| Orificiul arborelui | 52 mm (optional 72 mm) |
| Mandrina de arbore | MK6 |
| Numar de pozitii pentru unelte | 4 (optional: 6, 8)+1 actionat |
| Dimensiunea maxima a suportului | 20x20 mm (optional 25x25 mm) |
| Unitatea minima de setari (axa X; Z) | 0,001 mm ; 0,001 mm |
| Viteza de miscare a axei X (lungime) | 8 m/min |
| Viteza de miscare a axei Z (transversal) | 10 m/min |
| Con de tulei al pozei | MK5 |
| Distanta maxima de deplasare a tulei pozei | 120 mm |
| Puterea motorului principal | 5,5 kW |
| (X) motor de avans | 6 Nm |
| (Z) motor de avans | 6 Nm |
| Dimensiunea ambalajului | 2640x1500x1770 mm |
| Greutate neta | 2000 kg |
Sisteme de control CNC - Siemens si Fanuc
Strungul CNC CKT 400x1000 ofera sisteme avansate de control CNC, precum Siemens Sinumerik 808D, Siemens Sinumerik 828D si Fanuc Oi-TF, care asigura precizie, fiabilitate si usurinta in operare:
SIEMENS SINUMERIK 808 Advanced
- Interfata intuitiva: Usor de utilizat, ideal pentru ateliere mici si utilizatori incepatori.
- Fiabilitate: Constructia durabila rezistenta la conditii industriale dure.
- Economicitate: Dedicat aplicatiilor de baza de strunjire si frezare.
Siemens Sinumerik 828D
- Capacitate ridicata de calcul: Permite prelucrare dinamica si gestionarea ciclurilor complexe.
- Integrarea cu CAD/CAM: Faciliteaza cooperarea cu software-ul de proiectare.
- Functii avansate: Optimizarea traiectoriilor uneltei si posibilitatea de extindere cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: Fiabilitate in productia de serie si operatiuni de lunga durata.
- Cicluri avansate de strunjire: Ideal pentru operatiuni precise de prelucrare, cum ar fi filetarea si canelarea.
- Manipulare intuitiva: Interfata clara accelereaza programarea.
Descarcati instructiunile Siemens Sinumerik 828/840
Descarcati instructiunile SIEMENS SINUMERIK 808 Advanced
Alegeti experienta CORMAK
Cu peste 20 de ani de experienta in furnizarea de masini industriale, CORMAK ofera strunguri CNC de incredere pentru metal si suport tehnic complet. Masinile noastre indeplinesc standardele de siguranta europene, iar serviciul nostru profesional de garantie si post-garantie asigura continuitatea productiei.
- 16 ani de experienta in service pentru comenzi CNC Siemens.
- Peste 15.000 de masini si echipamente pe suprafata de depozitare de peste 15.000 m².
- Oferim service profesional de garantie si post-garantie.
- Alegand CORMAK, aveti siguranta cumpararii intr-o firma poloneza cu certificari de siguranta europene.
Intrebati despre detalii sau programati o prezentare a masinii! Contactati-ne
