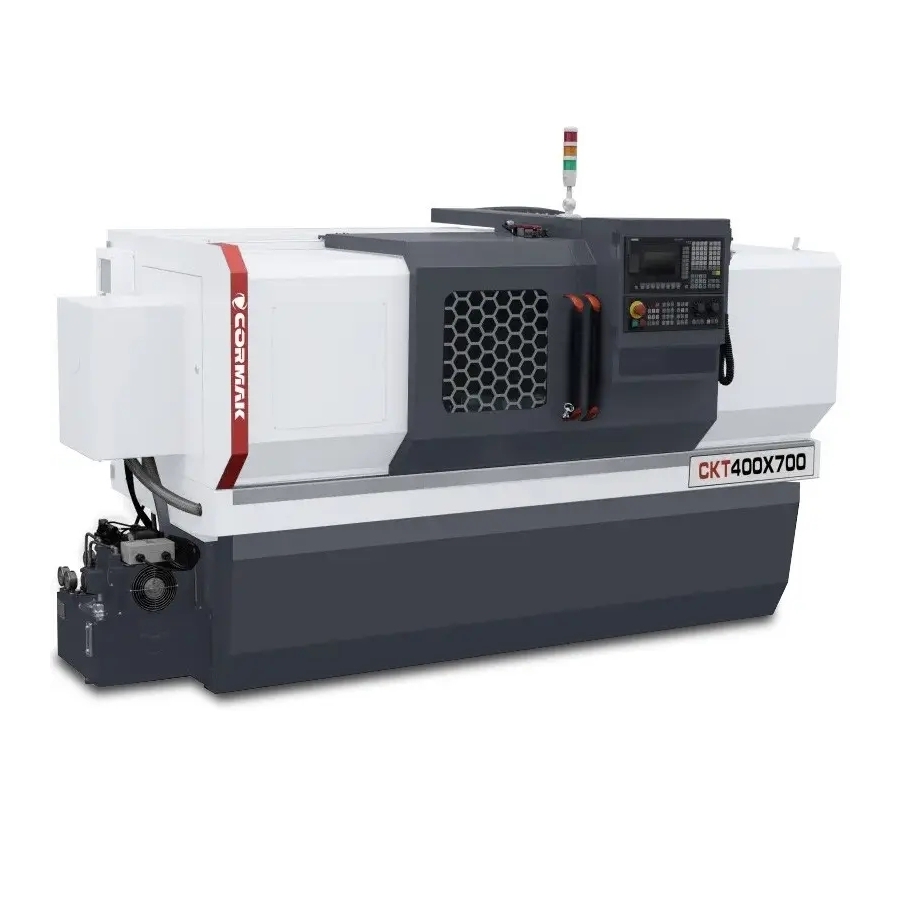

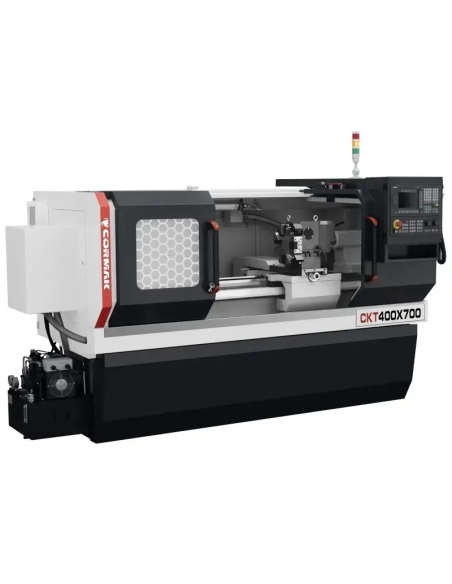

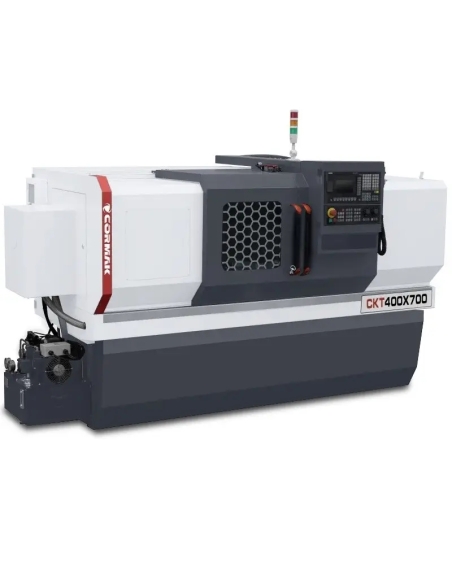

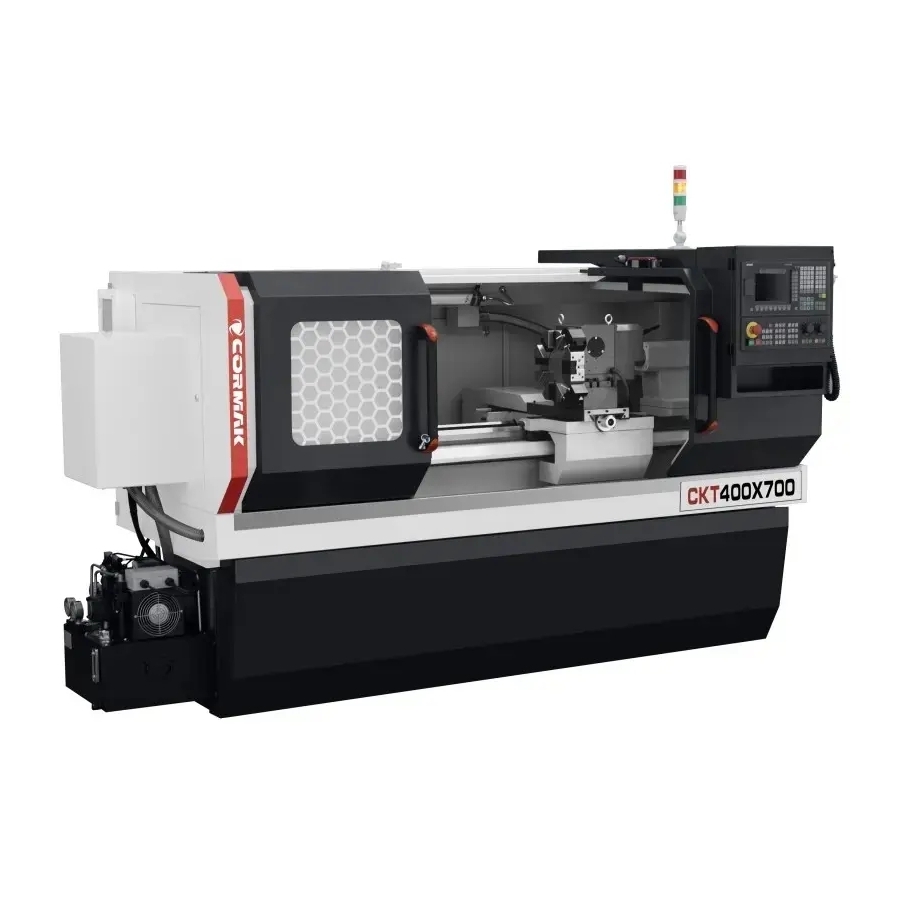

Strung CNC CORMAK CKT 400x700 cu mandrină manuală și control Siemens SINUMERIK

Strungul CNC CKT 400x700 este un strung numeric avansat, proiectat pentru prelucrarea precisă a pieselor metalice în unități de producție medii și mari. Echipat cu comanda Siemens Sinumerik 808D și cicluri de prelucrare moderne, asigură acuratețe ridicată și productivitate excelentă.

Principalele avantaje ale strungului CNC CKT 400x700

Strungul CNC pentru metal CKT 400x700 este o soluție profesională pentru industrie, care combină tehnologia actuală cu o construcție robustă, ideală pentru atelierele care necesită prelucrări prin așchiere de mare precizie. Ca strung industrial avansat, permite operații complexe precum strunjirea exterioară și interioară, filetarea, canelarea, găurirea și conturarea, păstrând cea mai înaltă calitate a detaliilor. Beneficiile-cheie includ:

• Precizie înaltă de prelucrare: diametrul maxim de strunjire peste batiu este de 400 mm, iar peste sanie de 160 mm, cu alezaj al arborelui principal de 48 mm, precizie de poziționare de 0,01 mm și repetabilitate de 0,012 mm.
• Arbore principal flexibil: plaja de turație 150-1800 rpm și nasul A2-6 permit prelucrarea unei game largi de materiale, de la oțel la aliaje ușoare.

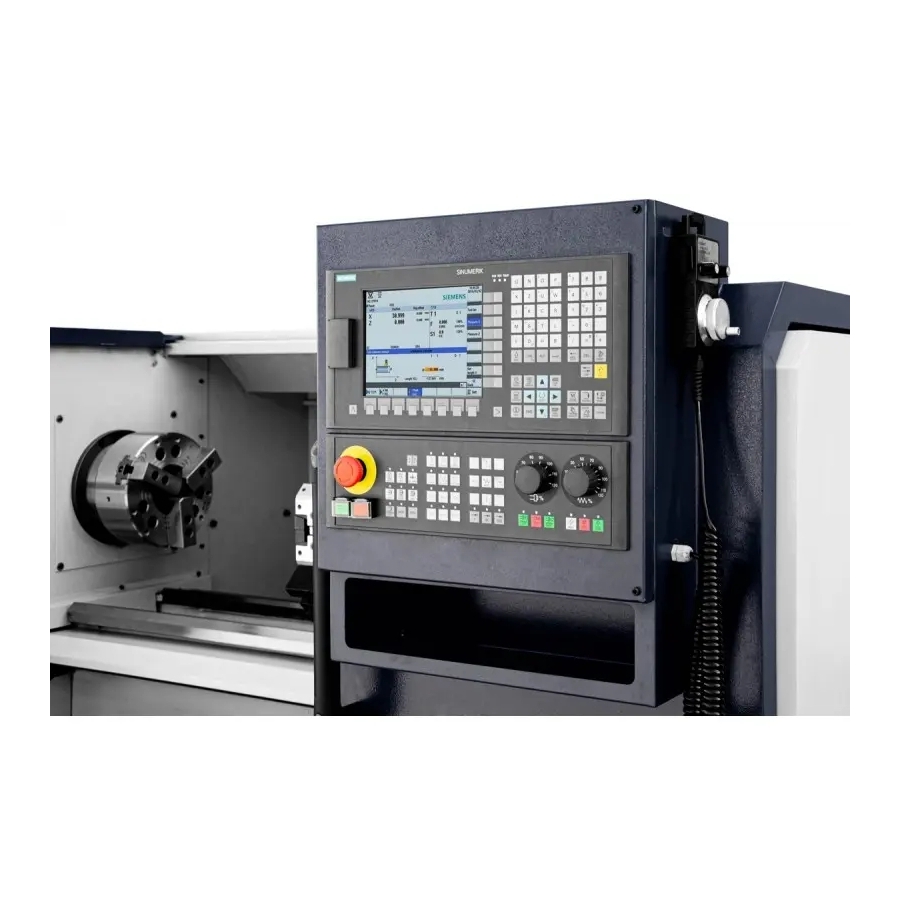

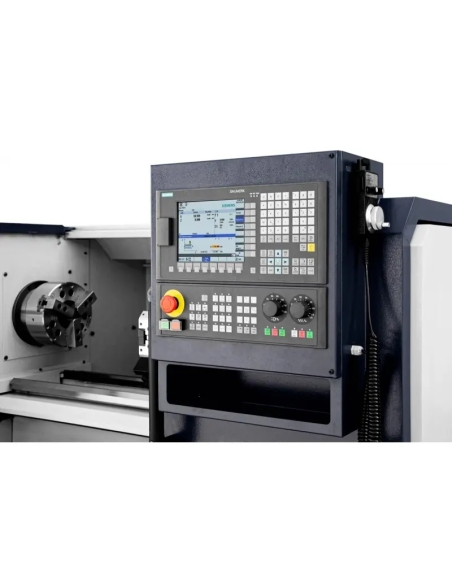

• Comandă avansată: sistemul Siemens Sinumerik 808D în limba română, susținut de servoacționări Siemens, oferă cicluri fixe intuitive pentru strunjire transversală, conuri și filetare, reducând timpul de programare.
• Construcție rigidă: greutatea netă de 1800 kg și dimensiunile de 2200x1100x1620 mm asigură stabilitate la prelucrarea pieselor de până la 700 mm lungime.
• Eficiența sculelor: turela cu 8 poziții, pentru scule 20x20 mm, cu opțiune de 6 sau 8 poziții, accelerează schimbarea sculelor și minimizează timpul ciclului de producție.
• Prindere precisă: mandrina manuală cu 3 bacuri, cu opțiune hidraulică, și contrapunctul manual, cu opțiune hidraulică și con MK5, asigură fixarea sigură a pieselor.
• Durabilitatea componentelor: sistemul automat de ungere pentru cutie și ghidaje reduce uzura, prelungind durata de viață a utilajului.
• Răcire optimă: sistemul de răcire oferă stabilitate termică, protejând sculele și piesele în regim de lucru intens.
• Versatilitate în aplicații: este dedicat strunjirii de precizie în industria mecanică, auto și de scule, atât pentru producție de serie, cât și pentru loturi mici.
• Consum redus de energie: motorul de 5,5 kW combină performanța ridicată cu un consum scăzut de energie.
• Posibilitate de personalizare: opțiuni precum comanda Fanuc Oi-TF, palpatorul de scule, alimentatorul de bară sau software-ul CAD/CAM permit adaptarea mașinii la nevoi specifice.

Construcția și tehnologia strungului CNC CKT 400x700

Strungul industrial CNC CKT 400x700 a fost proiectat pentru fiabilitate și precizie în condiții de producție solicitante. Elementele principale ale construcției includ:

• Batiu plan solid: construcția rigidă, cu greutate netă de 1800 kg, reduce vibrațiile și asigură stabilitate în timpul prelucrării.
• Arbore principal performant: alezaj de 48 mm, nas A2-6 și turație de 150-1800 rpm pentru prelucrarea diverselor piese.

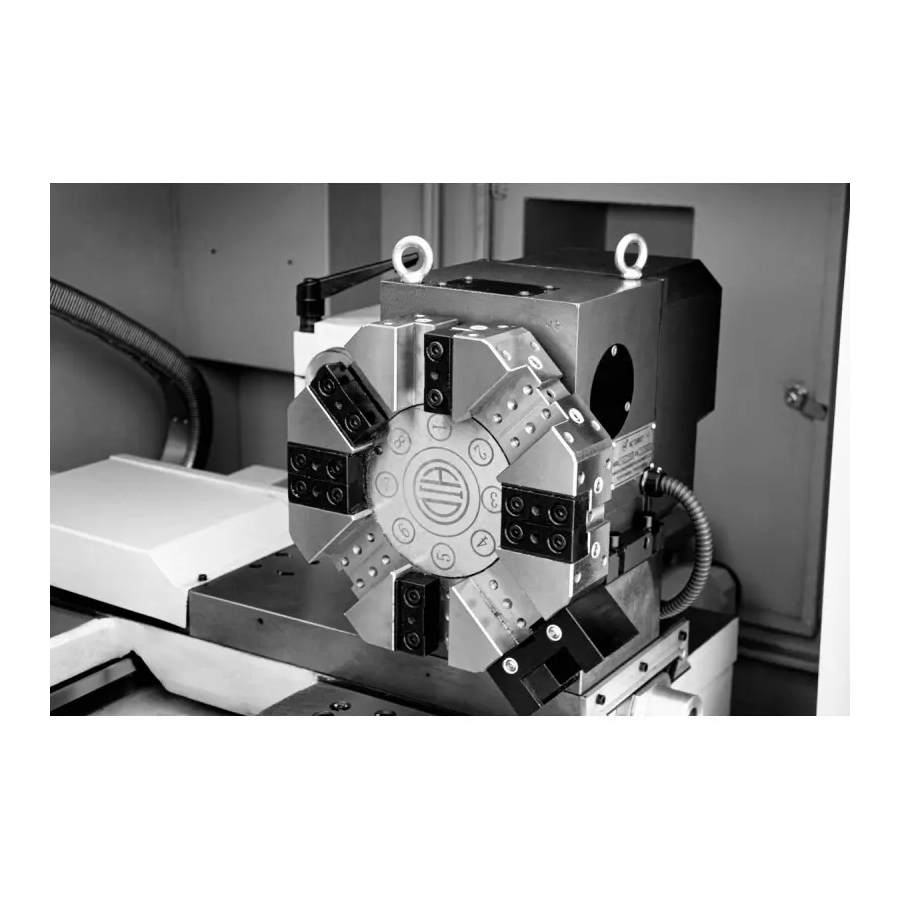

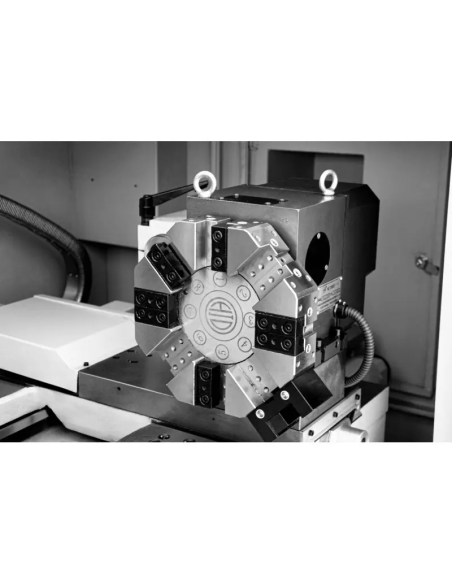

• Turelă revolver: 8 poziții, cu opțiune de 6 sau 8, și scule 20x20 mm, pentru schimbarea rapidă a sculelor și flexibilitate operațională.

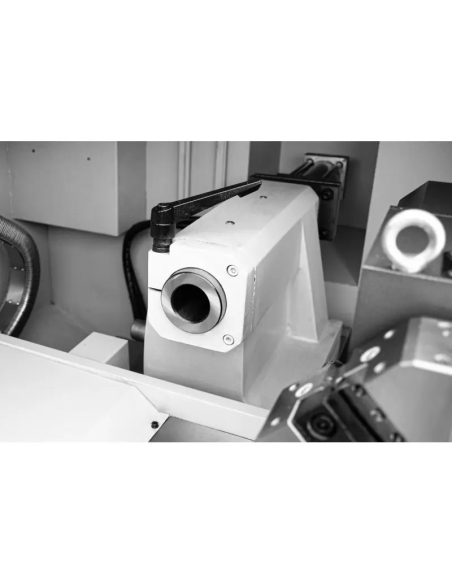

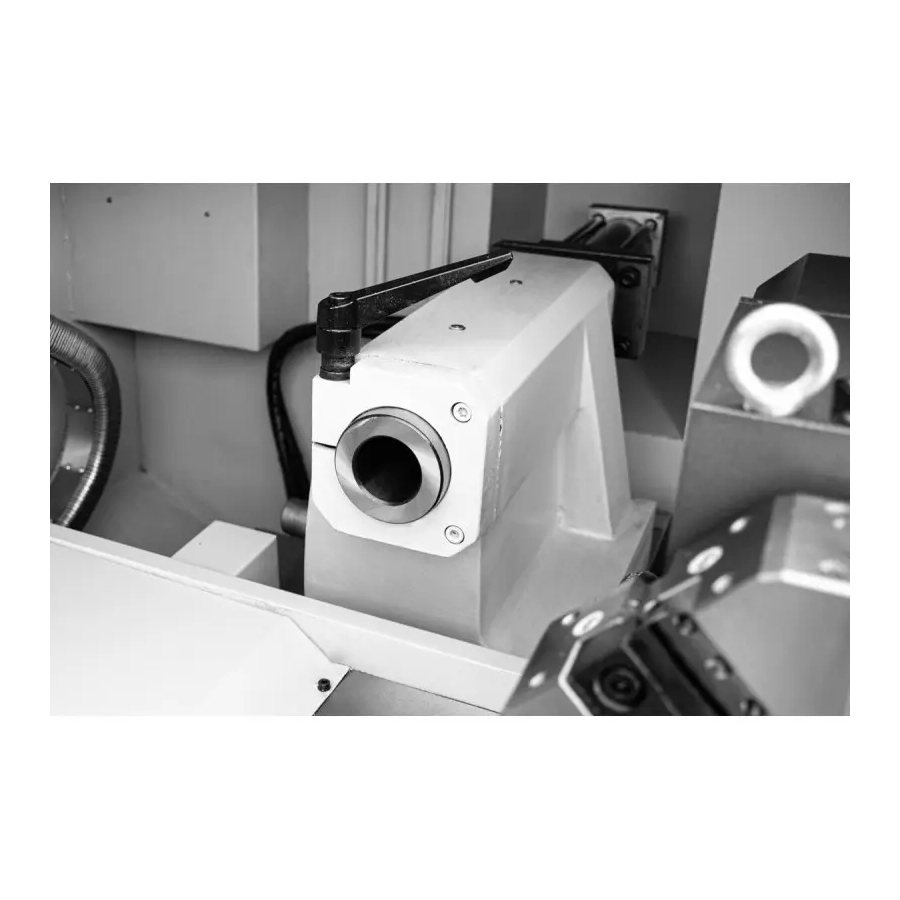

• Contrapunct manual: con MK5, diametrul pinolei de 60 mm și cursa maximă de 100 mm, pentru sprijinirea precisă a pieselor, cu opțiune de contrapunct hidraulic.

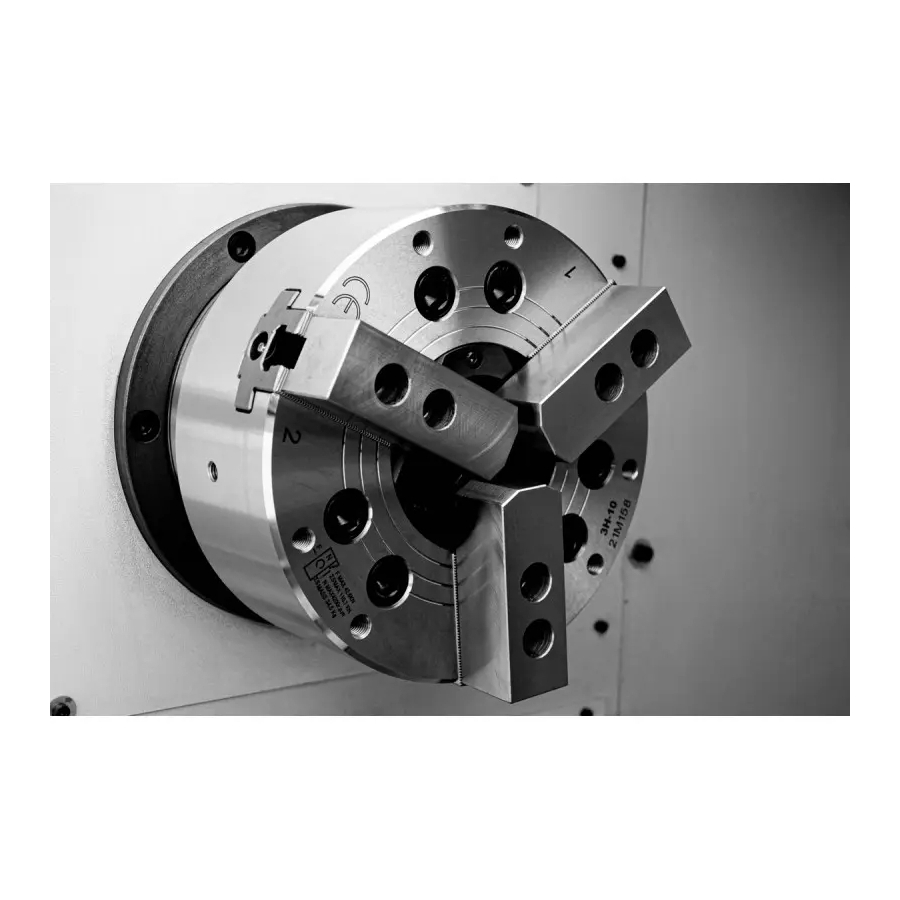

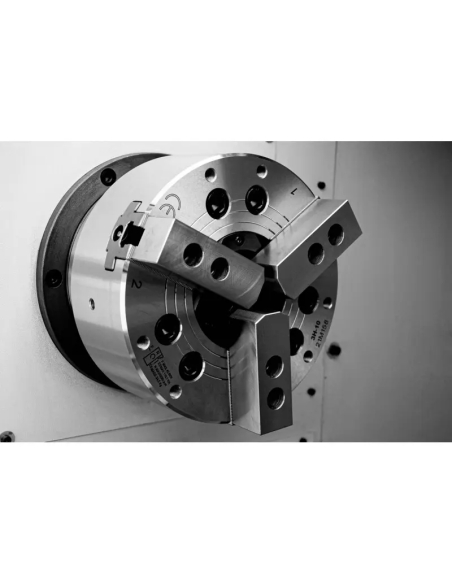

• Mandrină manuală: mandrină cu 3 bacuri, cu opțiune hidraulică, pentru prindere sigură.
• Servoacționări Siemens: asigură mișcări line și precizie ridicată de poziționare de 0,01 mm.
• Sistem automat de ungere: ungere centralizată a transmisiei și ghidajelor, reducând uzura componentelor.
• Sistem de răcire: menține temperatura optimă, îmbunătățind calitatea prelucrării și durata de viață a sculelor.
• Iluminare cu halogen 24V: oferă vizibilitate foarte bună în zona de lucru, sporind siguranța și precizia.

Precizie și productivitate

Strungul numeric CKT 400x700 oferă precizie ridicată datorită comenzii Siemens Sinumerik 808D și servoacționărilor Siemens cu cuplu de 5/7,5 Nm pe axele X/Z. Ciclurile fixe avansate, precum strunjirea transversală, conică, filetarea și conturarea, simplifică programarea și reduc timpul de prelucrare. Precizia de poziționare de 0,01 mm și repetabilitatea de 0,012 mm asigură o calitate înaltă pentru piese cu diametrul de până la 400 mm și lungimea de 700 mm.

Utilizarea strungului CNC pentru metal CKT 400x700

Strungurile CNC pentru metal precum CKT 400x700 sunt utilizate în numeroase sectoare industriale, inclusiv:

• Industria mecanică: producția de arbori, bucșe, flanșe și elemente de precizie.
• Industria auto: prelucrarea componentelor pentru motoare, transmisii și sisteme de suspensie.
• Industria de scule: realizarea filetelor, canalelor și pieselor cu geometrii complexe.
• Producție și loturi mici: adecvat pentru producție de serie medie și prototipare în departamente R&D.

Mașina este o alegere potrivită pentru unitățile care necesită un strung CNC versatil și fiabil.

Echipare standard

• Comandă SIEMENS SINUMERIK 808 Advanced în limba română
• Servoacționări Siemens
• Mandrină manuală cu 3 bacuri, cu opțiune hidraulică
• Turelă revolver cu 6 poziții, cu opțiune de 8
• Set de bacuri moi
• Contrapunct manual cu con MK5, cu opțiune hidraulică
• Sistem de răcire
• Sistem automat de ungere a transmisiei și ghidajelor
• Iluminare cu halogen 24V
• Documentație tehnică și de exploatare (DTR) în limba română
• Declarație de conformitate CE

Echipare opțională

• Comandă Siemens Sinumerik 828D sau Fanuc Oi-TF
• Lunetă mobilă
• Lunetă fixă
• Palpator de scule
• Scule antrenate
• Bacuri moi suplimentare
• Bacuri dure
• Mandrine cu bucșe elastice
• Dispozitiv de preluare a pieselor finite
• Alimentator de bară
• Separator de vapori din interiorul cabinei
• Separator pentru ulei uzat din emulsia de răcire
• Portscule
• Software CAD/CAM

Parametri tehnici – CKT 400x700

Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Strungurile CNC CORMAK 400x700 sunt echipate cu sisteme profesionale de comandă de la producătorii Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la diverse cerințe de producție, de la operații simple la procese complexe de prelucrare.

Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază

Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru unități mici și medii. Caracteristicile principale sunt:

• Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea, reducând la minimum timpul de instruire al operatorilor.
• Fiabilitate ridicată: construcția robustă, rezistentă la praf și umiditate, asigură stabilitate în condiții dificile de atelier.
• Compatibilitate: dedicată mașinilor cu cerințe standard, cu integrarea ușoară a servoacționărilor SIEMENS.
• Consum redus de energie: necesar minim de mentenanță, potrivită pentru utilizatorii aflați la început în domeniul CNC.

Comenzi CNC – Siemens și Fanuc

Strungul CNC CORMAK 400x700 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și operare facilă.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: ușor de utilizat, potrivită pentru ateliere mai mici și pentru utilizatori începători.
• Fiabilitate: construcție durabilă, rezistentă la condiții industriale dificile.
• Eficiență economică: dedicată aplicațiilor de bază pentru strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrarea dinamică și utilizarea ciclurilor complexe.
• Integrare cu CAD/CAM: facilitează utilizarea împreună cu software-ul de proiectare.
• Funcții avansate: optimizarea traseelor sculei și posibilitatea extinderii cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: fiabilitate în producția de serie și în funcționarea de durată.
• Cicluri avansate de strunjire: potrivit pentru operații precise de așchiere, precum filetarea și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.
