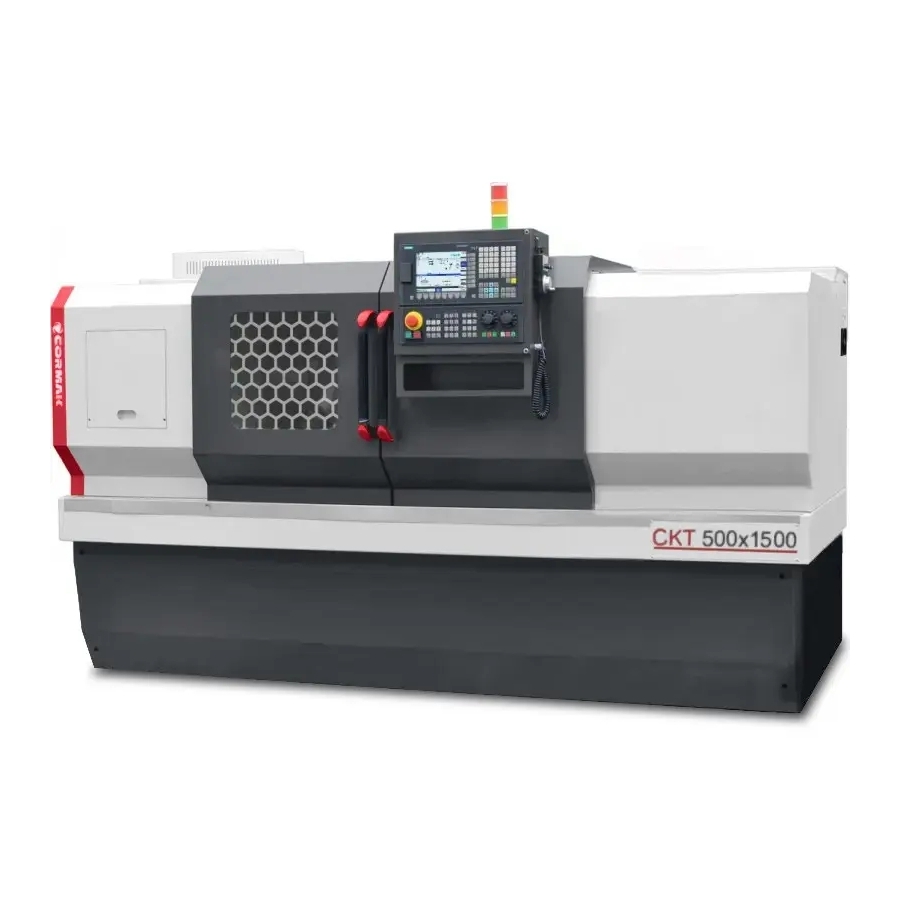

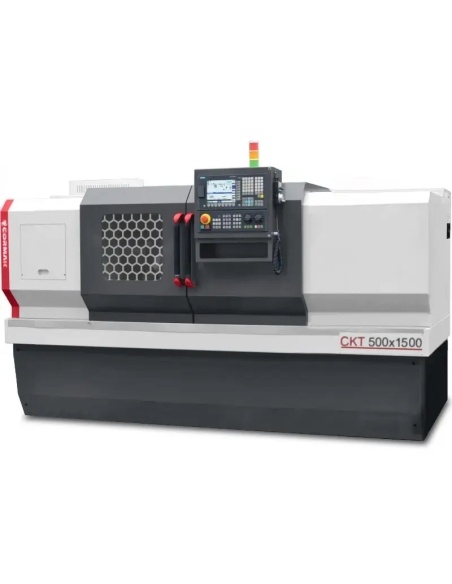

Strung CNC CORMAK 500 × 1500 cu mandrină manuală și Siemens Sinumerik
Strungul CNC CKT 500x1500 este un strung cu comandă numerică avansat, proiectat pentru prelucrarea de mare precizie a pieselor metalice în medii industriale solicitante. Echipat cu control Siemens Sinumerik 808D, mandrină hidraulică și contrapunct hidraulic, oferă acuratețe ridicată, eficiență și operare facilă, fiind ideal pentru unități de producție medii și mari.
Principalele avantaje ale strungului CNC CKT 500x1500
Strungul CNC pentru metal CKT 500x1500 este o soluție profesională pentru industrie, care combină tehnologia modernă cu o construcție robustă, dedicată atelierelor ce solicită cea mai înaltă calitate a prelucrării prin așchiere. Ca strung industrial, permite realizarea unor operații complexe precum strunjire exterioară, interioară și sferică, filetare, găurire, canelare, strunjire în adâncime și conturare, asigurând o calitate excepțională a pieselor.
- Precizie de prelucrare: diametru maxim de strunjire peste batiu de 500 mm și peste sania transversală de 280 mm, cu rugozitate Ra1.6 și precizia piesei IT6-IT7.
- Arbore principal versatil: domeniu de turație 50-1300 rot/min, transmisie principală în 3 trepte și alezaj al arborelui de 85 mm, permițând prelucrarea unei game largi de materiale, de la oțel la aliaje ușoare.
- Comandă intuitivă: sistemul Siemens Sinumerik 808D în limba poloneză, cu servoacționări Siemens, oferă un mod dedicat utilizatorilor de mașini convenționale, reducând pragul de trecere la CNC.
- Construcție rigidă: greutate netă de 2400 kg și dimensiuni de 2655x1520x1860 mm, pentru stabilitate la prelucrarea pieselor cu lungime de până la 1500 mm.
- Schimbarea eficientă a sculelor: cap revolver cu 6 poziții pentru scule de 25x25 mm, care accelerează schimbarea și scurtează timpul de ciclu.
- Setare rapidă: permite setarea comodă a sculelor și a punctelor zero, precum și realizarea corecțiilor fără scrierea unui program, fiind adecvat pentru producția unitară.
- Siguranță sporită: mișcări „jog” și limitare de viteză pentru manevrare precisă și sigură, reducând riscul de erori.
- Durabilitatea componentelor: sistem automat de ungere pentru cutia de viteze și ghidaje, care reduce uzura și prelungește durata de viață a mașinii.
- Răcire optimă: sistemul de răcire asigură stabilitate termică, protejând sculele și piesele în regim de lucru intens.
- Versatilitate în utilizare: dedicat strunjirii de precizie în industria mecanică, auto și a sculelor, atât pentru producția de serie, cât și pentru loturi mici.
- Motor principal: 7,5 kW, opțional 11 kW, pentru productivitate ridicată și consum energetic redus.
- Cicluri tehnologice: compatibil cu cicluri de prelucrare precum strunjire transversală, conică, filetare sau găurire, necesitând doar introducerea parametrilor de bază, fără cunoașterea codurilor G.
- Automatizare avansată: mandrină hidraulică cu alezaj de 85 mm și contrapunct hidraulic, pentru eficientizarea proceselor, mai ales în producția de serie.
- Posibilitate de personalizare: opțiuni precum control Fanuc Oi-TF, transportor de așchii, alimentator de bară sau software CAD/CAM, pentru adaptarea la cerințe specifice.
- Siguranță europeană: declarația de conformitate CE confirmă respectarea normelor privind securitatea muncii.
Construcția și tehnologia strungului CNC CKT 500x1500
Strungul industrial CNC CKT 500x1500 a fost proiectat pentru fiabilitate și precizie în condiții dificile de producție.
- Batiu solid: construcția rigidă, cu greutate netă de 2400 kg, minimizează vibrațiile și asigură stabilitate în timpul prelucrării.
- Arbore principal performant: alezaj de 85 mm și turație de 50-1300 rot/min, cu transmisie în 3 trepte, pentru prelucrarea diverselor tipuri de piese.

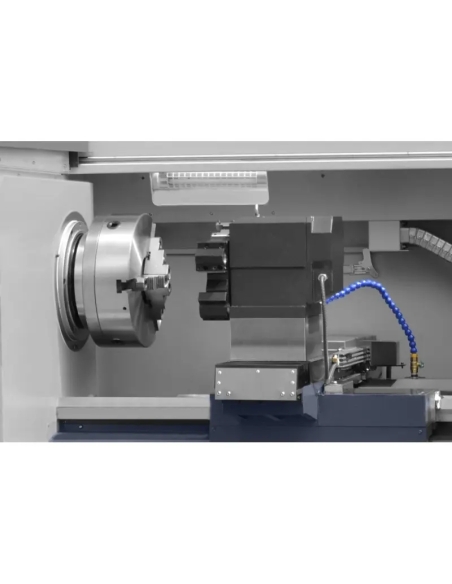

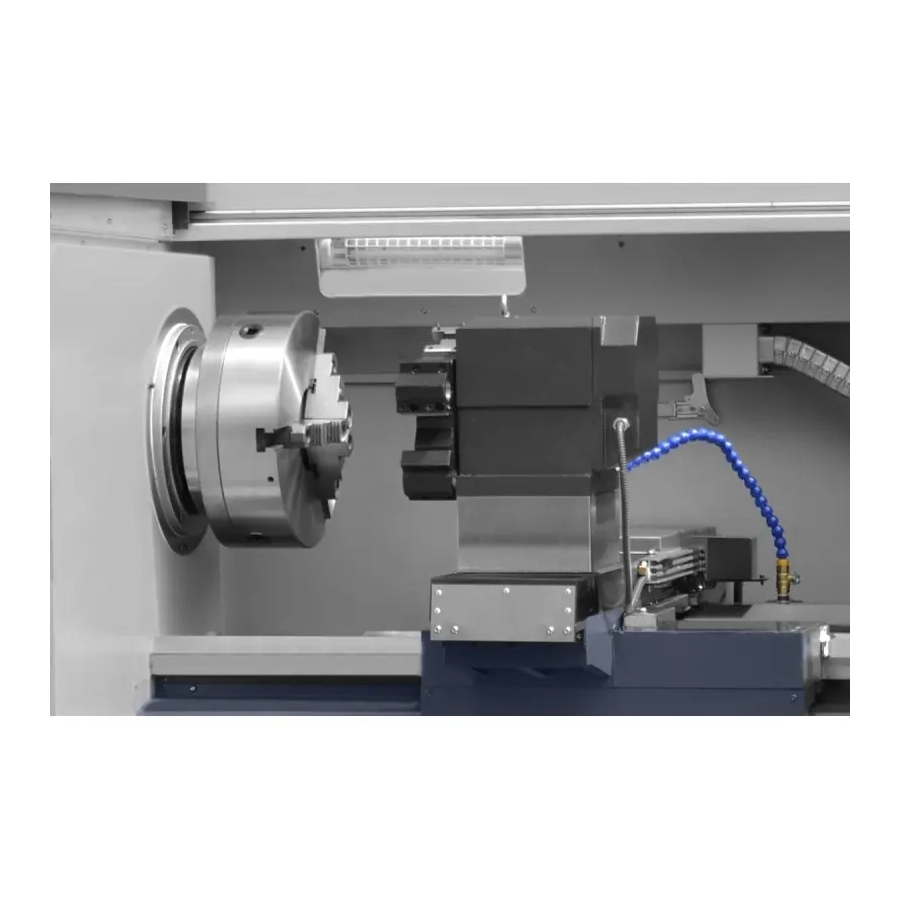

- Cap revolver: 6 poziții cu scule de 25x25 mm, oferind schimbarea rapidă a sculelor și flexibilitate operațională.
- Contrapunct hidraulic: susține piesele pentru sprijin precis, crescând stabilitatea la prelucrarea elementelor lungi.

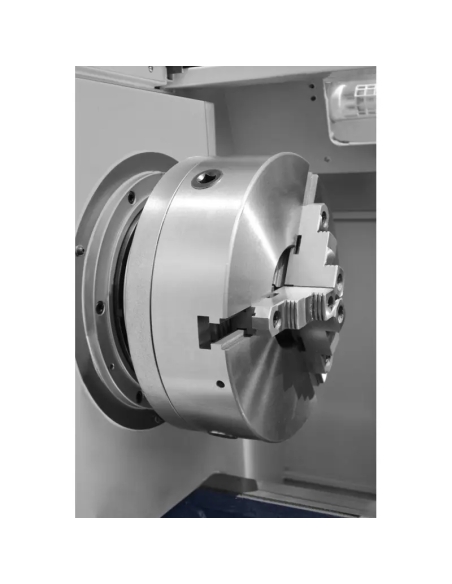

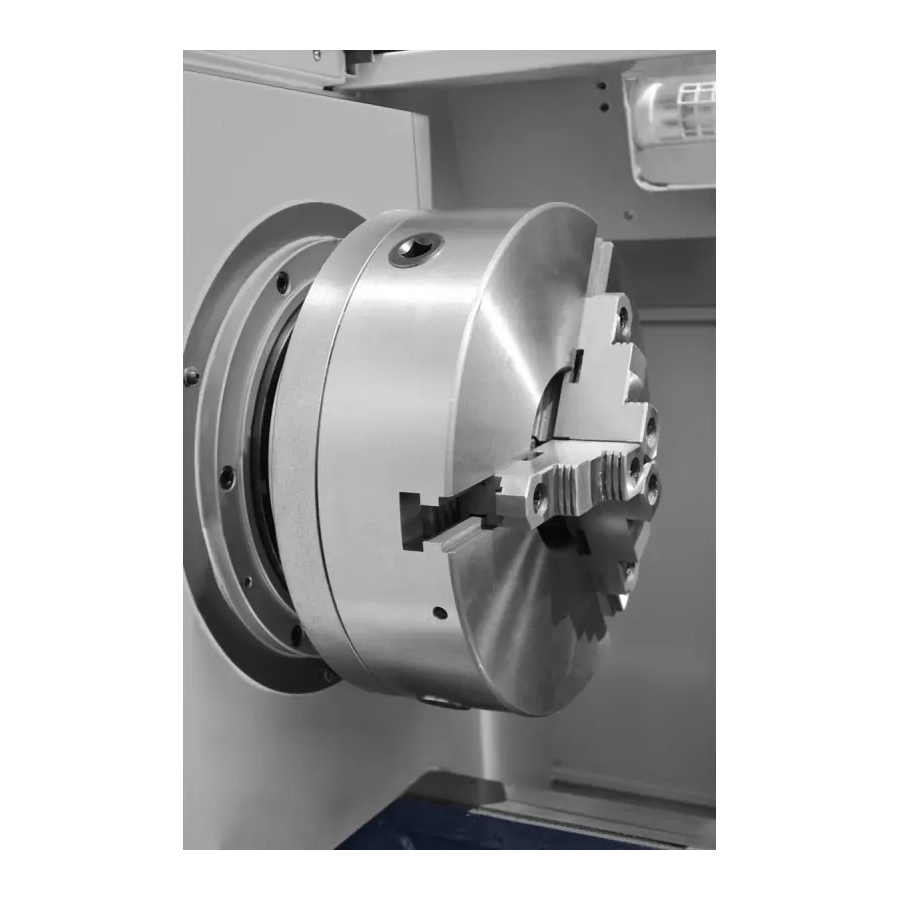

- Mandrină hidraulică: alezaj de 85 mm și prindere fermă a pieselor, pentru eficiență în producția de serie.
- Servoacționări Siemens: asigură mișcări fluide și precizie ridicată de poziționare: X:0.030 mm și Z:0.040 mm.
- Sistem automat de ungere: ungere centralizată a transmisiei și ghidajelor, reducând uzura componentelor.
- Sistem de răcire: menține temperatura optimă, îmbunătățind calitatea prelucrării și durata de viață a sculelor.
Precizie și productivitate
Strungul CNC CKT 500x1500 oferă o precizie remarcabilă datorită controlului Siemens Sinumerik 808D și servoacționărilor Siemens. Ciclurile fixe avansate, precum strunjirea transversală, conică, filetarea, strunjirea în adâncime și conturarea, simplifică programarea și reduc timpul de prelucrare. Rugozitatea Ra1.6, precizia piesei IT6-IT7, viteza de avans rapid pe axele X de 3000 mm/min și Z de 6000 mm/min, precum și posibilitatea de prelucrare a pieselor cu diametrul de până la 500 mm și lungimea de 1500 mm asigură calitate și eficiență ridicate.
Aplicații pentru strungul CNC de metal CKT 500x1500
Strungurile CNC pentru metal precum CKT 500x1500 sunt utilizate în numeroase ramuri industriale.
- Industria mecanică: producția de arbori, bucșe, flanșe și componente de precizie.
- Industria auto: prelucrarea componentelor de motor, transmisie și suspensie.
- Industria sculelor: realizarea de filete, caneluri și piese cu geometrii complexe.
- Producție flexibilă: adecvat pentru producția medie, loturi mici și realizarea pieselor unicat în departamente R&D.
Mașina este potrivită pentru unitățile care necesită un strung CNC versatil și fiabil.
Echipare standard
- Control Siemens Sinumerik 808D în limba poloneză
- Mandrină hidraulică cu alezaj de 85 mm
- Contrapunct hidraulic
- Cap revolver cu 6 poziții
- Sistem de răcire
- Sistem automat de ungere a transmisiei și ghidajelor
- Manual de utilizare în limba poloneză
- Documentație tehnică și de exploatare (DTR)
Echipare opțională
- Control Siemens Sinumerik 828D
- Control Fanuc Oi-TF
- Lunetă mobilă
- Lunetă fixă
- Sondă pentru scule
- Transportor de așchii
- Fălci moi suplimentare
- Fălci dure
- Mandrine cu bucșă (collet)
- Prinzător pentru piese finite
- Alimentator de bară
- Portscule
- Software CAD/CAM
Parametri tehnici – CKT 500x1500
| Diametru maxim de strunjire | 500 mm |
| Diametru maxim de strunjire pe sania transversală | 280 mm |
| Distanța între vârfuri | 1500 mm |
| Transmisie principală | 3 trepte |
| Domeniu de turație al arborelui principal | 50-1300 rot/min |
| Alezajul arborelui principal | 85 mm |
| Puterea motorului | 7,5 kW / 11 kW |
| Viteza de avans rapid | X:3000 Z:6000 (mm/min) |
| Precizie de poziționare | X:0.030 Z:0.040 mm |
| Precizia piesei | IT6-IT7 |
| Rugozitatea suprafeței | Ra1.6 |
| Număr de scule | cap 6 scule |
| Dimensiunea sculelor | 25×25 mm |
| Dimensiuni | 2655×1520×1860 mm |
| Greutate | 2400 kg |
Sisteme CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC CORMAK 500X1500 sunt echipate cu sisteme de comandă profesionale de la producători renumiți: Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru diverse cerințe de producție, de la operații simple la procese complexe de prelucrare.
Siemens Sinumerik 808D
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, adecvată atelierelor mici și medii.
- Operare intuitivă: interfața grafică și funcția Teach-In ușurează programarea și reduc timpul de învățare.
- Fiabilitate ridicată: construcție robustă, rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
- Compatibilitate: dedicat mașinilor cu cerințe standard, cu integrarea facilă a servoacționărilor SIEMENS.
- Consum redus: consum redus de energie și necesar minim de service, potrivit pentru utilizatorii aflați la început cu CNC.
Strungul CNC CORMAK 500X1500 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și operare ușoară.
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de utilizat, ideală pentru ateliere mai mici și pentru începători.
- Fiabilitate: construcție rezistentă la condiții industriale dificile.
- Eficiență: dedicat aplicațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
- Integrare cu CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: optimizarea traseelor sculei și posibilitatea de extindere cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: fiabilitate în producția de serie și în regim de lucru îndelungat.
- Cicluri avansate de strunjire: adecvat pentru operații precise de așchiere, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
