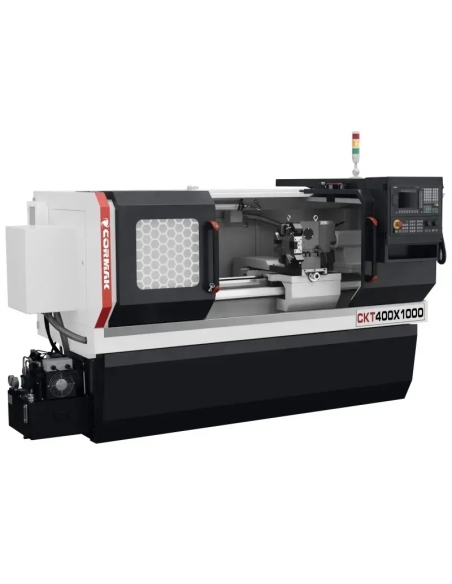

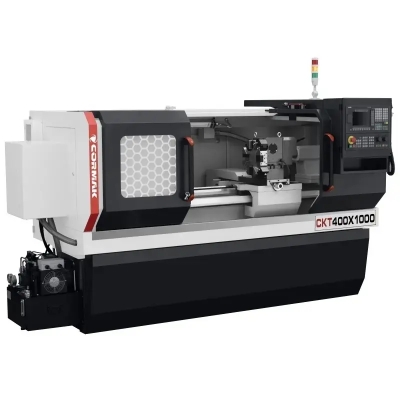

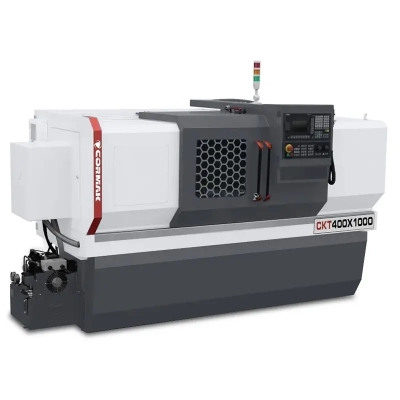

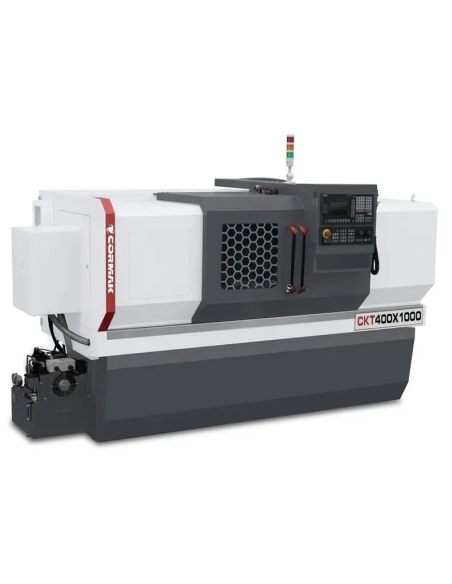

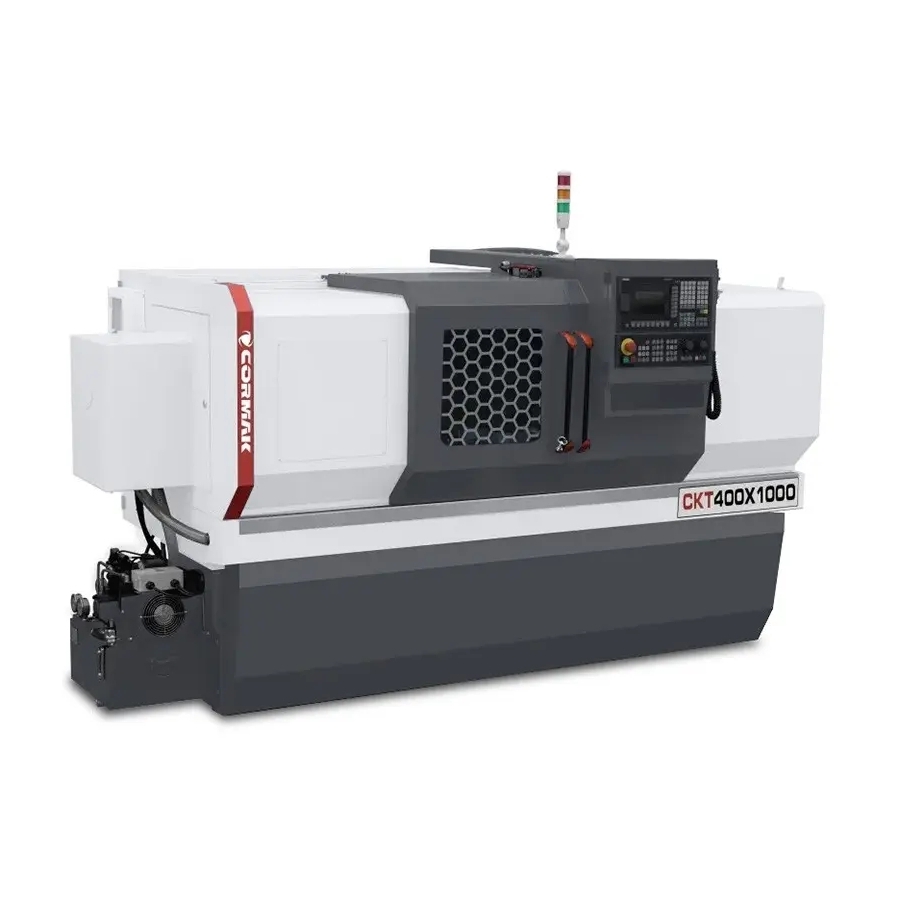

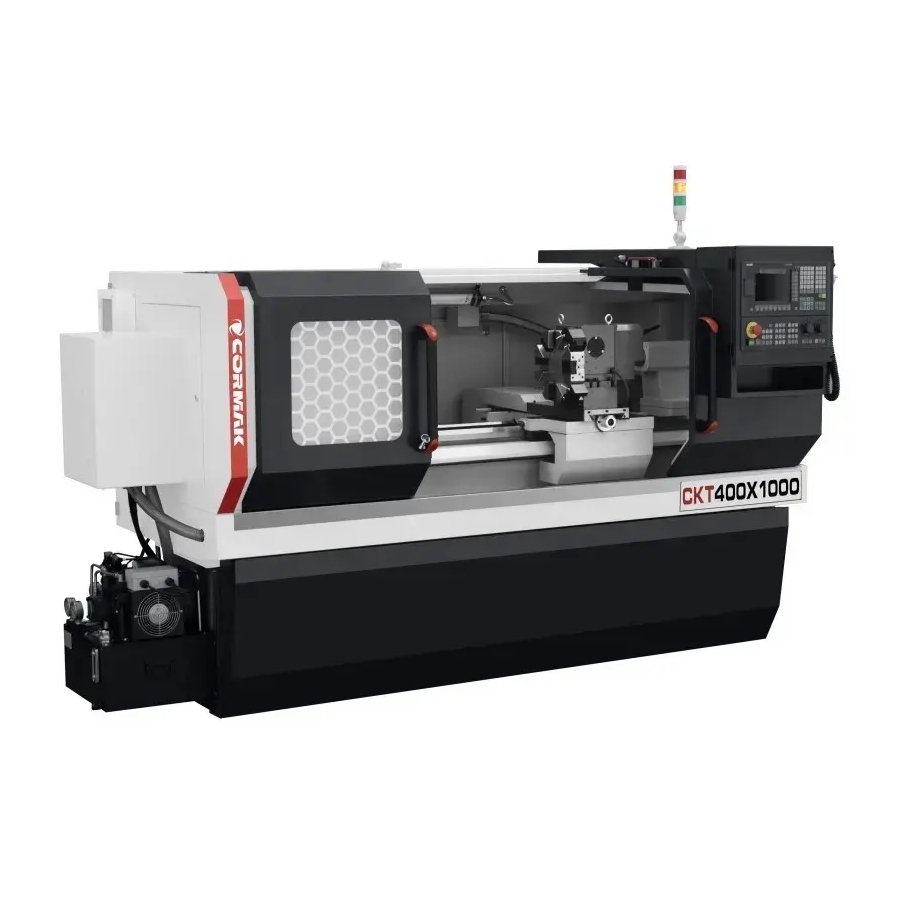

Strung CNC CORMAK CKT 400x1000 cu mandrină manuală și Siemens Sinumerik 808D
Strungul CNC CKT 400x1000 este un strung cu comandă numerică avansată, proiectat pentru prelucrarea de înaltă precizie a pieselor metalice în unități de producție medii și mari. Echipat cu sistemul de comandă Siemens Sinumerik 808D și cicluri tehnologice moderne, oferă fiabilitate și eficiență ridicată.
Principalele avantaje ale strungului CNC CKT 400x1000
Strungul CNC CKT 400x1000 este o soluție profesională pentru industrie, combinând tehnologia actuală cu o construcție robustă, ideală pentru atelierele care necesită prelucrare precisă prin așchiere. Ca strung industrial performant, permite operații complexe precum strunjirea suprafețelor exterioare, interioare și sferice, filetarea, canelarea și conturarea, menținând o calitate superioară a detaliilor.
- Precizie înaltă: diametru maxim de strunjire peste batiu 400 mm și peste sanie 210 mm, cu trecere prin arbore 86 mm, asigurând o precizie de 0,001 mm pe axele X și Z.
- Arbore principal flexibil: interval de turație 0-2000 rot/min cu con MK6, care permite prelucrarea unei game largi de materiale, de la oțel la aliaje ușoare.
- Control avansat: sistemul Siemens Sinumerik 808D în limba poloneză, susținut de servoacționări Siemens, oferă cicluri fixe pentru strunjire transversală, conică, filetare și conturare, reducând timpul de programare.
- Construcție rigidă: greutate netă 1950 kg și dimensiuni 2640x1500x1770 mm pentru stabilitate în prelucrarea pieselor de până la 1000 mm lungime.
- Schimbarea eficientă a sculelor: portscule în 4 poziții, opțional 6 sau 8, pentru scule 20x20 mm, opțional 25x25 mm, accelerează schimbarea și minimizează timpul de ciclu.
- Prindere precisă: mandrină manuală, opțional hidraulică, și contrapunct manual cu con MK4 și cursă 120 mm pentru fixarea sigură a pieselor.
- Durabilitatea componentelor: sistemul automat de ungere a angrenajelor și ghidajelor reduce uzura și prelungește durata de viață a mașinii.
- Răcire optimă: sistemul de răcire menține stabilitatea termică, protejând sculele și piesele în timpul prelucrărilor intensive.
- Versatilitate în utilizare: dedicat strunjirii de precizie în industria mecanică, auto și de scule, atât în producția de serie, cât și în loturi mici.
- Eficiență în exploatare: motor principal 5,5 kW și motoare de avans 6 Nm, pentru performanță ridicată și consum redus de energie.
- Posibilitate de personalizare: gamă amplă de opțiuni, precum control Fanuc Oi-TF, mandrină hidraulică, alimentator de bară sau software CAD/CAM, pentru adaptarea la cerințe specifice.

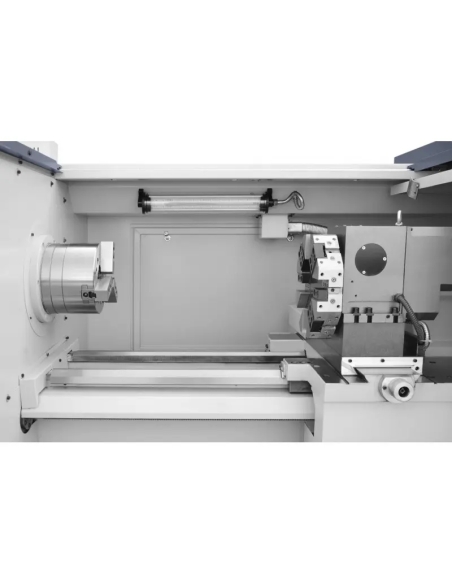

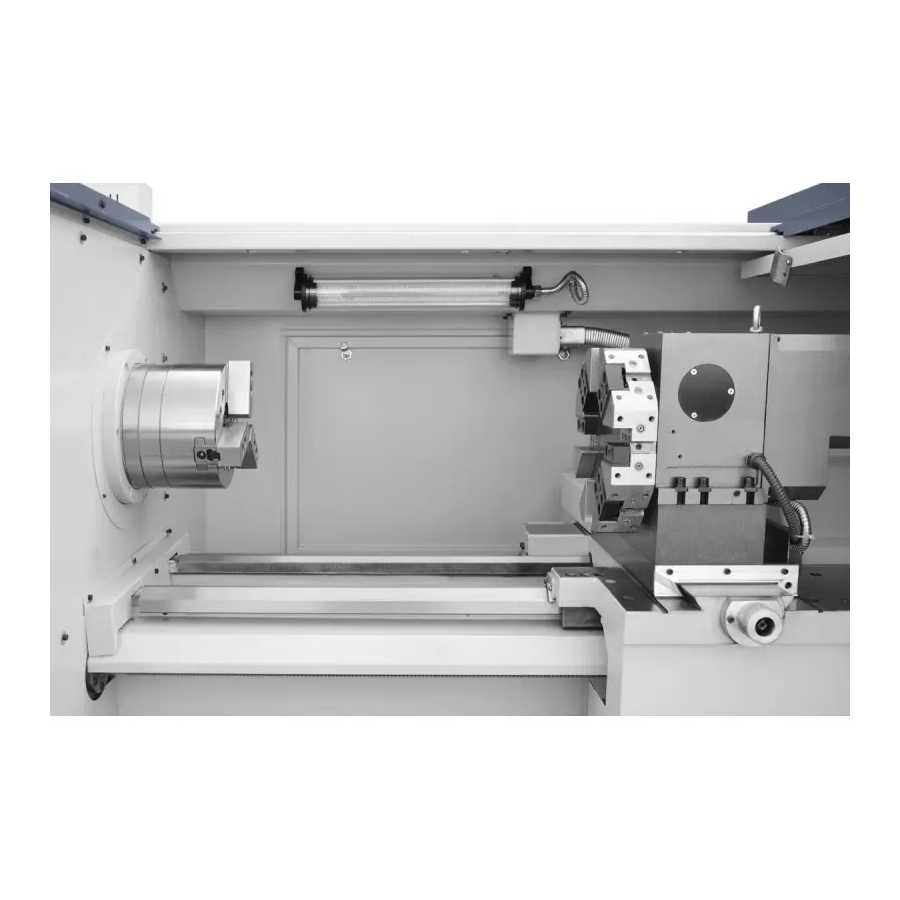

Construcția și tehnologia strungului CNC CKT 400x1000
Strungul CNC CKT 400x1000 este proiectat pentru fiabilitate și precizie în condiții de producție solicitante.
- Batiu solid: construcția rigidă cu greutate netă 1950 kg minimizează vibrațiile și oferă stabilitate în timpul prelucrării.
- Arbore principal performant: trecere 86 mm, con MK6 și turație 0-2000 rot/min pentru o varietate de piese.
- Portscule: 4 poziții, opțional 6 sau 8, pentru scule 20x20 mm, opțional 25x25 mm, pentru schimbare rapidă și flexibilitate operațională.

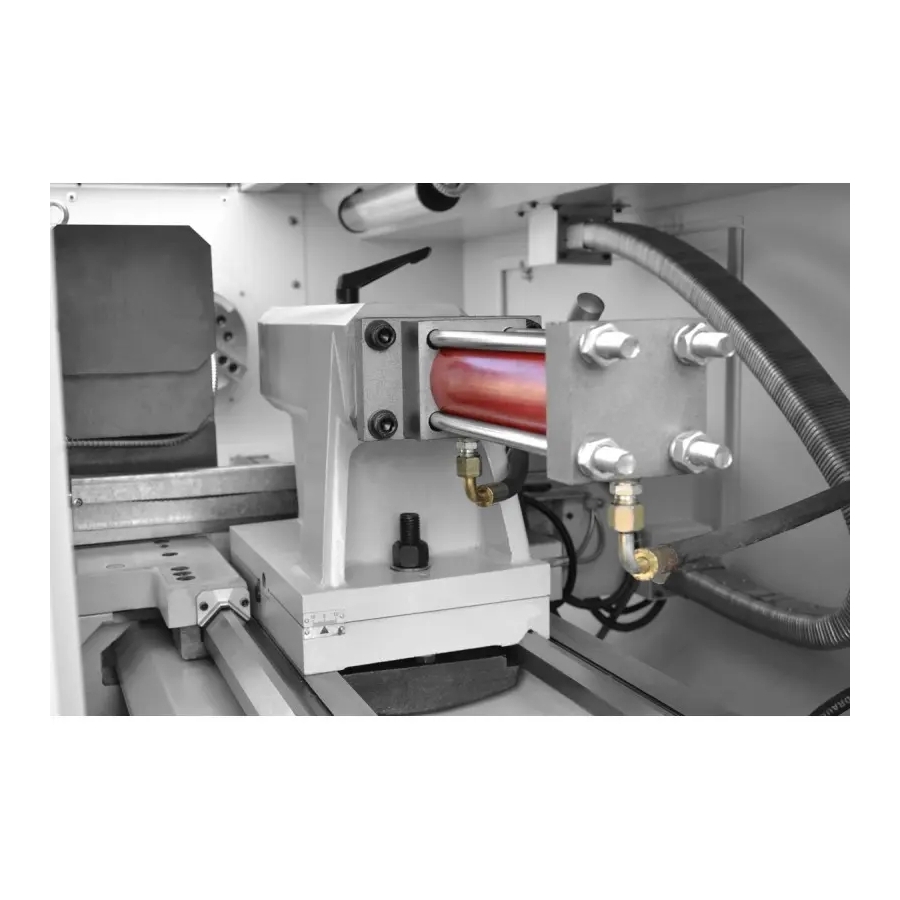

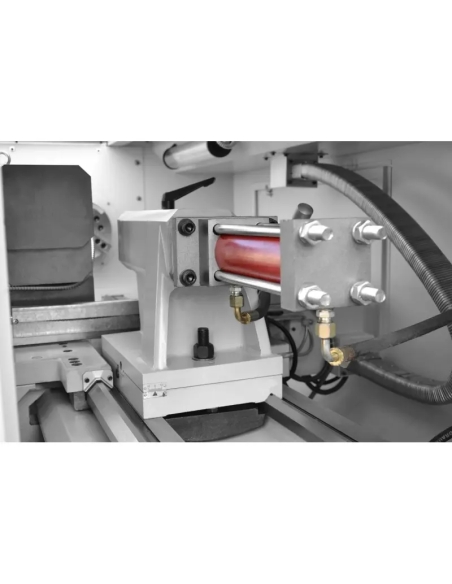

- Contrapunct manual: cu con MK4 și cursă maximă 120 mm, susține sprijinirea precisă a pieselor.
- Mandrină manuală: asigură prinderea sigură a pieselor, cu opțiune hidraulică pentru productivitate sporită.

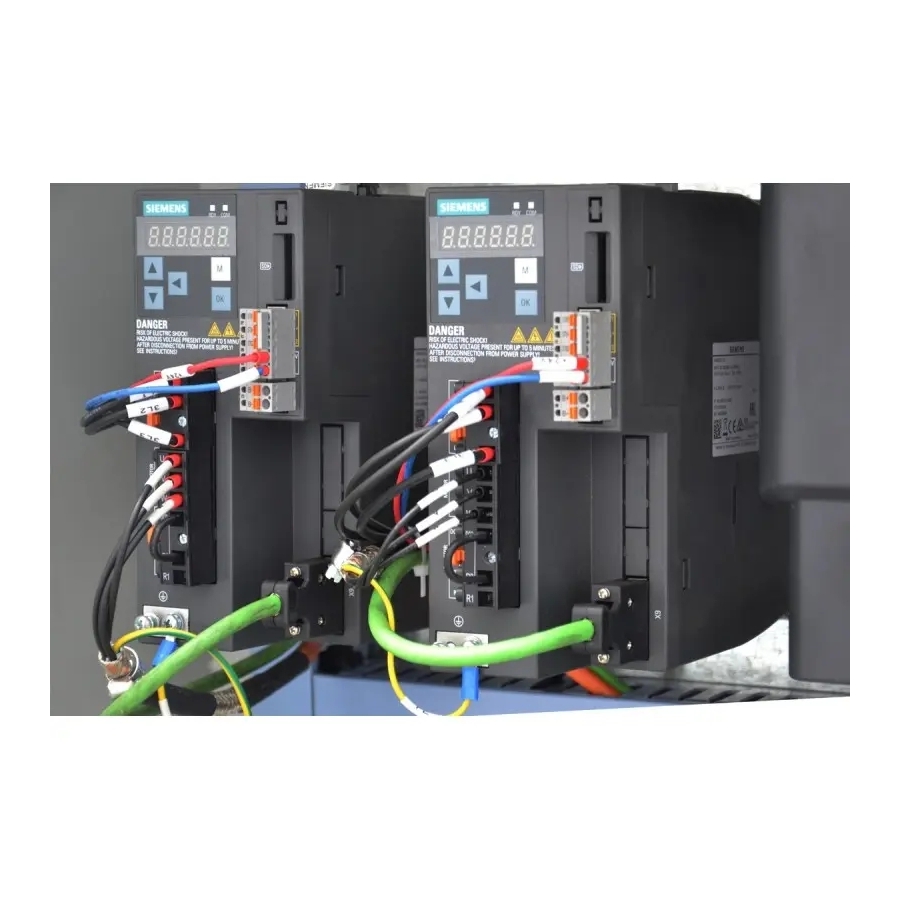

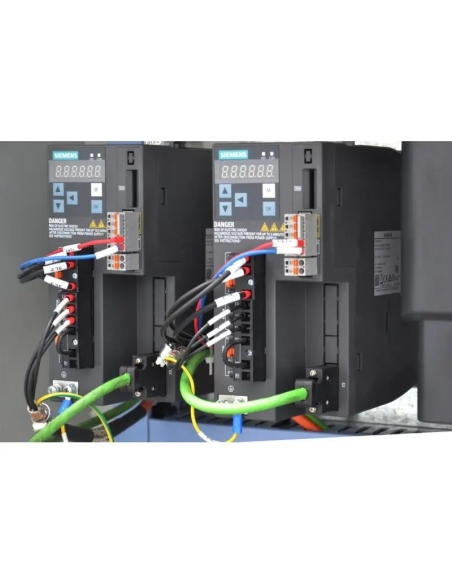

- Servoacționări Siemens: mișcare fluidă și precizie mare de poziționare de 0,001 mm.
- Sistem automat de ungere: ungere centralizată pentru transmisie și ghidaje, reducând uzura componentelor.
- Sistem de răcire: menține temperatura optimă, îmbunătățind calitatea prelucrării și durata de viață a sculelor.
- Iluminare cu halogen 24V: vizibilitate excelentă în zona de lucru, pentru siguranță și precizie sporite.
Precizie și productivitate
Strungul CNC CKT 400x1000 oferă precizie ridicată datorită comenzii Siemens Sinumerik 808D și servoacționărilor Siemens cu cuplu 6 Nm pe axele X și Z. Ciclurile fixe avansate pentru strunjire transversală, conică, filetare și conturare simplifică programarea și reduc timpul de prelucrare. Precizia de poziționare de 0,001 mm pe axele X și Z, precum și viteza de deplasare a axei X de 8 m/min și a axei Z de 10 m/min asigură prelucrarea pieselor cu diametrul de până la 400 mm și lungimea de 1000 mm.
Utilizarea strungului CNC pentru metal CKT 400x1000
Strungurile CNC pentru metal, precum CKT 400x1000, sunt utilizate în numeroase sectoare industriale.
- Industria mecanică: producția de arbori, bucșe, flanșe și elemente de precizie.
- Industria auto: prelucrarea componentelor pentru motoare, transmisii și sisteme de suspensie.
- Industria de scule: realizarea filetelor, canalelor și pieselor cu geometrii complexe.
- Producție și prototipare: ideal pentru producție medie, loturi mici și prototipare în unități R&D.
Mașina este o alegere potrivită pentru companiile care necesită un strung CNC versatil și fiabil.
Echipare standard
- Sistem de comandă SIEMENS SINUMERIK 808 Advanced în limba poloneză
- Servoacționări Siemens
- Mandrină manuală
- Portscule în 4 poziții
- Set de bacuri moi
- Contrapunct manual cu con MK4
- Sistem de răcire
- Sistem automat de ungere a transmisiei și ghidajelor
- Iluminare cu halogen 24V
- Manual în limba poloneză
Echipare opțională
- Mandrină hidraulică
- Portscule în 6 și 8 poziții
- Lunetă mobilă
- Lunetă fixă
- Bacuri moi suplimentare

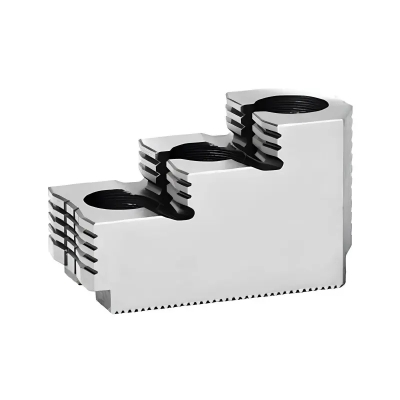

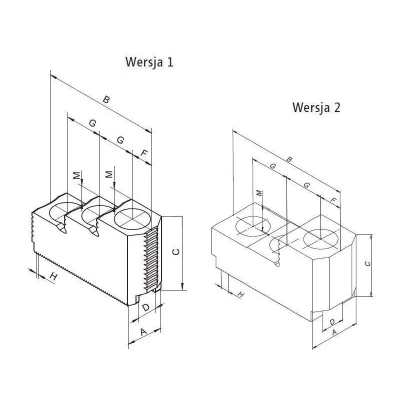

- Bacuri dure

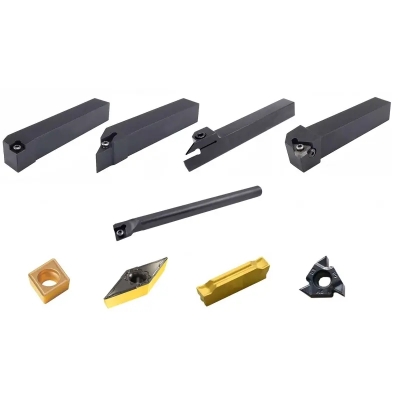

- Portscule/portcuțite
- Software CAD/CAM
Parametri tehnici – CKT 400x1000
| Diametrul maxim de strunjire peste batiu | 400 mm |
| Diametrul maxim de strunjire peste sanie | 210 mm |
| Distanța între vârfuri | 1000 mm |
| Intervalul de turație al arborelui | 0-2000 rot./min |
| Trecere prin arbore | 86 mm |
| Conul găurii arborelui | MK6 |
| Numărul pozițiilor portsculei | 4 |
| Dimensiunea maximă a sculei | 20x20 mm (opțional 25x25 mm) |
| Unitate minimă de setare (axa X; Z) | 0,001 mm; 0,001 mm |
| Viteza de deplasare a axei X (longitudinal) | 8 m/min |
| Viteza de deplasare a axei Z (transversal) | 10 m/min |
| Conul pinolei contrapunctului | MK4 |
| Cursa maximă a pinolei contrapunctului | 120 mm |
| Puterea motorului principal | 5,5 kW |
| Motor de avans (X) | 6 Nm |
| Motor de avans (Z) | 6 Nm |
| Dimensiunea ambalajului | 2640x1500x1770 mm |
| Greutate netă | 1950 kg |
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC CKT 400x1000 pot utiliza sisteme profesionale de comandă de la producători precum Siemens, Fanuc și GSK. Acestea asigură precizie, fiabilitate și flexibilitate pentru diferite cerințe de producție, de la operații simple la procese complexe de prelucrare.
Siemens Sinumerik 808D
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru unități mici și medii.
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea, reducând timpul de învățare.
- Fiabilitate ridicată: construcție robustă, rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
- Compatibilitate: dedicată mașinilor cu cerințe standard, cu integrarea facilă a servoacționărilor SIEMENS.
- Eficiență energetică: consum redus de energie și cerințe minime de întreținere.
Strungul CNC CKT 400x1000 oferă sisteme de comandă CNC precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în utilizare.
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de utilizat, ideală pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcție rezistentă la condiții industriale dificile.
- Utilizare: dedicată aplicațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrări dinamice și gestionarea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: optimizarea traseelor sculei și posibilitatea extinderii cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: fiabilitate în producția de serie și funcționare îndelungată.
- Cicluri avansate de strunjire: potrivit pentru operații precise, precum strunjirea filetelor și canelarea.
- Operare intuitivă: interfață clară pentru programare mai rapidă.
