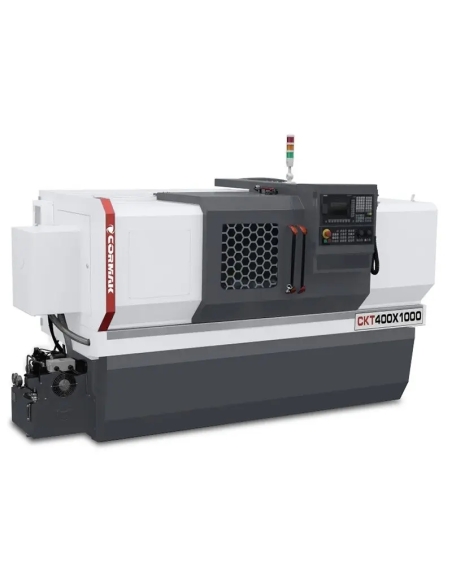

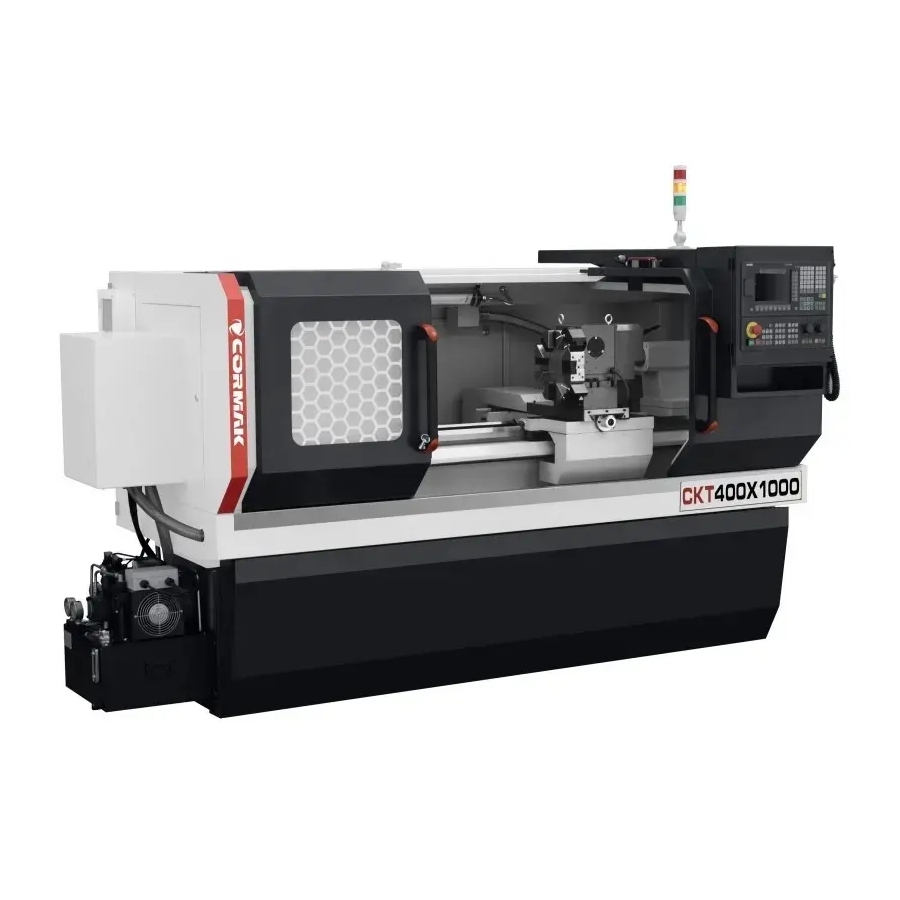

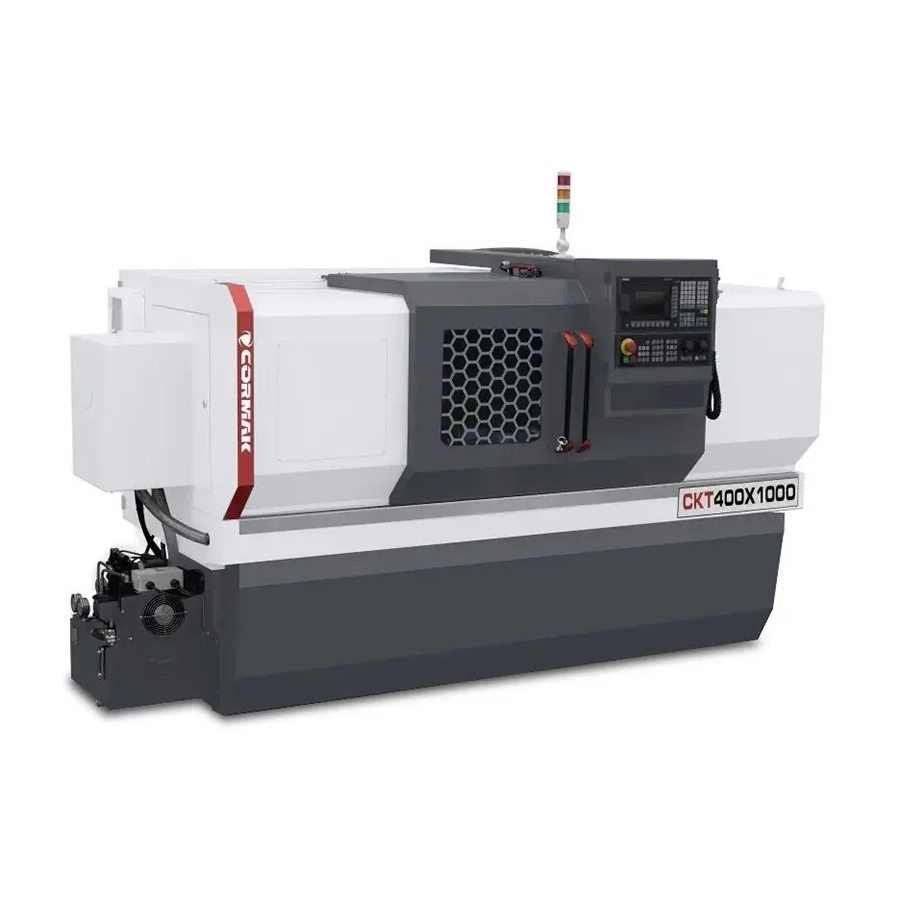

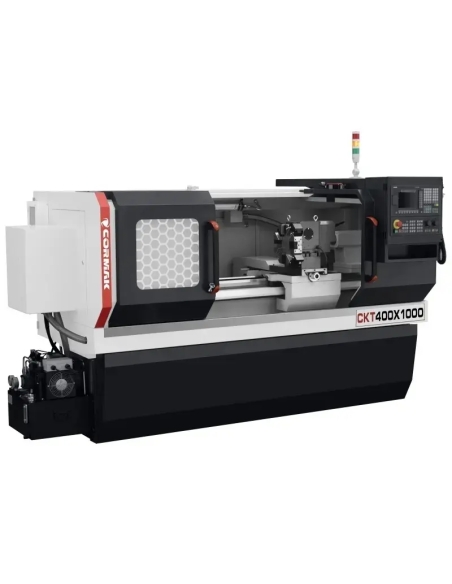

Strung CNC 400×1000 cu mandrină hidraulică și 8 scule CORMAK, Siemens Sinumerik 808D
Strungul CNC CKT 400x1000 este un strung numeric avansat, conceput pentru prelucrarea precisă a pieselor metalice în unități de producție medii și mari. Echipat cu comanda Siemens Sinumerik 808D și cicluri tehnologice moderne, oferă acuratețe ridicată, eficiență și operare ușoară într-o gamă largă de aplicații industriale.
Avantajele principale ale strungului CNC CKT 400x1000
Strungul CNC pentru metal CKT 400x1000 este o soluție profesională pentru industrie, care îmbină tehnologia modernă cu o construcție robustă, dedicată atelierelor și fabricilor ce necesită o prelucrare prin așchiere sigură și constantă. Ca strung industrial, permite operații complexe precum strunjire exterioară, interioară, sferică, filetare, găurire, canelare (tăiere în adâncime) și conturare, asigurând calitatea maximă a pieselor. Beneficiile cheie includ:
- Precizie înaltă de prelucrare: diametrul maxim de strunjire peste batiu este de 400 mm, iar peste sanie de 210 mm, cu unitate minimă de setare de 0,001 mm pe axele X și Z, pentru o acuratețe excepțională.
- Arbore principal flexibil: plaja de turații de 0–2000 rot/min, alezajul arborelui de 66 mm(opțiune 72 mm) și conul MK6 permit prelucrarea unei game largi de materiale, de la oțel la aliaje ușoare.
- Comandă intuitivă: sistemul Siemens Sinumerik 808D în limba română, cu servoacționări Siemens, oferă un mod dedicat utilizatorilor de mașini convenționale, reducând bariera de trecere la CNC.
- Construcție rigidă: greutatea netă de 2000 kg și dimensiunile de ambalare de 2640x1500x1766 mm asigură stabilitate la prelucrarea pieselor cu lungimea de până la 1000 mm.
- Schimbarea eficientă a sculelor: portscula cu 8 poziții (opțiune 4 sau 6) pentru scule de 20x20 mm(opțiune 25x25 mm) accelerează schimbarea sculelor și scurtează ciclul de producție.
- Setare rapidă: permite setarea comodă a sculelor și a punctelor zero, precum și efectuarea corecțiilor fără a scrie programul, fiind ideal pentru producția de unicate.
- Siguranță sporită: mișcările „jog” și limitarea vitezei permit manevrarea precisă și sigură a mașinii, reducând riscul de erori.
- Durabilitatea componentelor: sistemul automat de ungere a transmisiei și ghidajelor reduce uzura și prelungește durata de viață a utilajului.
- Răcire optimă: sistemul de răcire asigură stabilitate termică, protejând sculele și piesele în timpul prelucrărilor intensive.
- Versatilitate în utilizare: dedicat strunjirii de precizie în industriile mecanică, auto și de scule, atât pentru producția de serie, cât și pentru loturi mici.
- Economie în exploatare: motorul principal de 5,5 kW, împreună cu motoarele de avans de 6 Nm, combină productivitatea cu un consum redus de energie.
- Integrare cu cicluri tehnologice: lucrul cu cicluri precum strunjirea transversală, conică, filetarea sau găurirea necesită doar introducerea parametrilor de bază, fără cunoașterea codurilor G.
- Posibilitate de personalizare: set bogat de opțiuni, precum comanda Fanuc Oi-TF, mandrina hidraulică, alimentatorul de bară sau software-ul CAD/CAM, pentru adaptarea mașinii la cerințe specifice.
Construcția și tehnologia strungului CNC CKT 400x1000

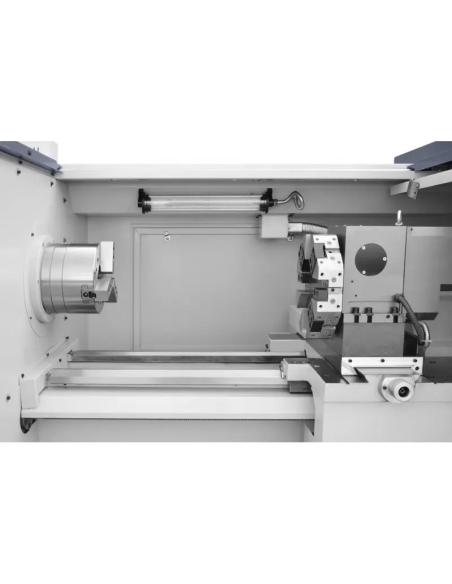

Strungul industrial CNC CKT 400x1000 a fost proiectat pentru fiabilitate și precizie în condiții de producție solicitante. Elementele esențiale ale construcției includ:
- Batiu solid: construcția rigidă, cu greutatea netă de 2000 kg, minimizează vibrațiile și oferă stabilitate la prelucrare.
- Arbore principal performant: alezaj de 66 mm(opțiune 72 mm), con MK6 și turație de 0–2000 rot/min pentru piese variate.

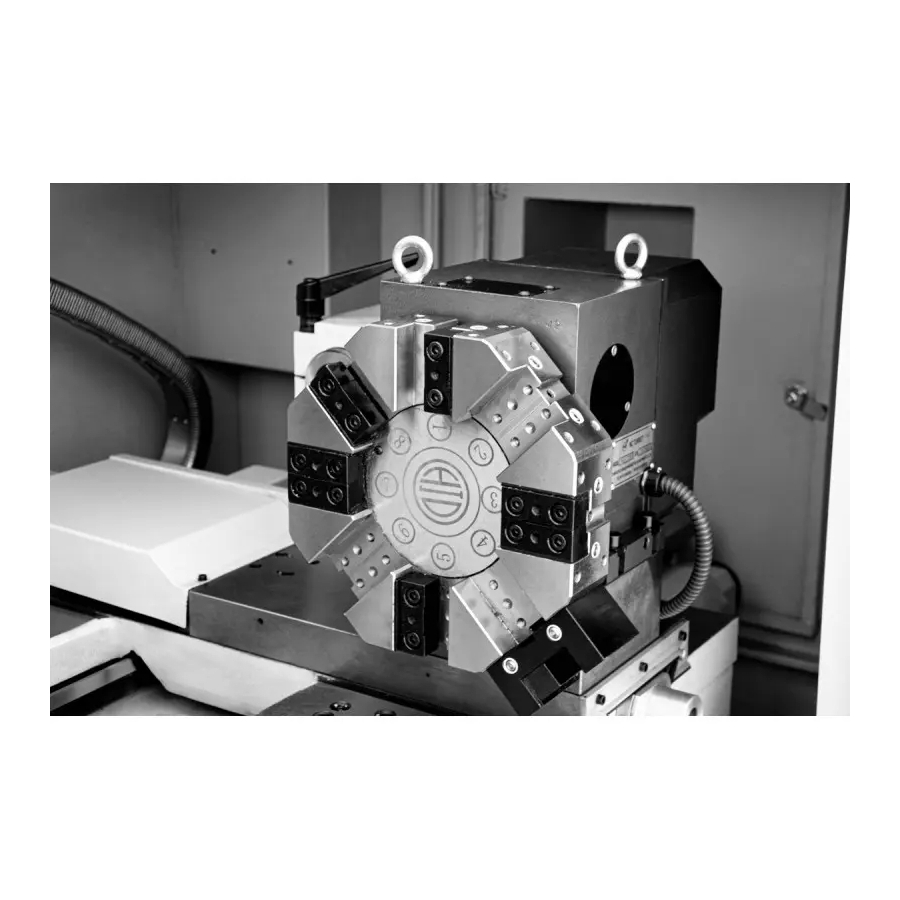

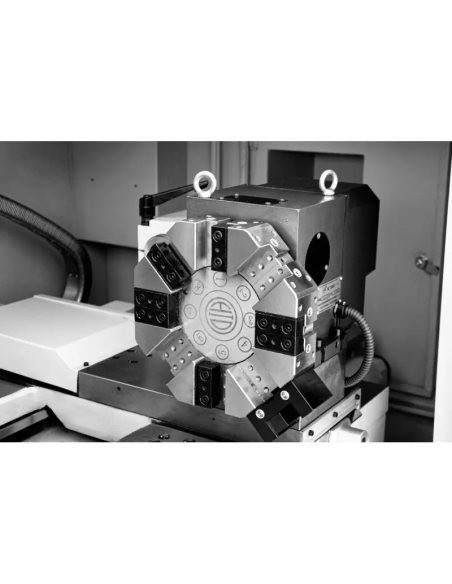

- Portsculă: 8 poziții (opțiune 4 sau 6) pentru scule de 20x20 mm(opțiune 25x25 mm), pentru schimbare rapidă și flexibilitate operațională.

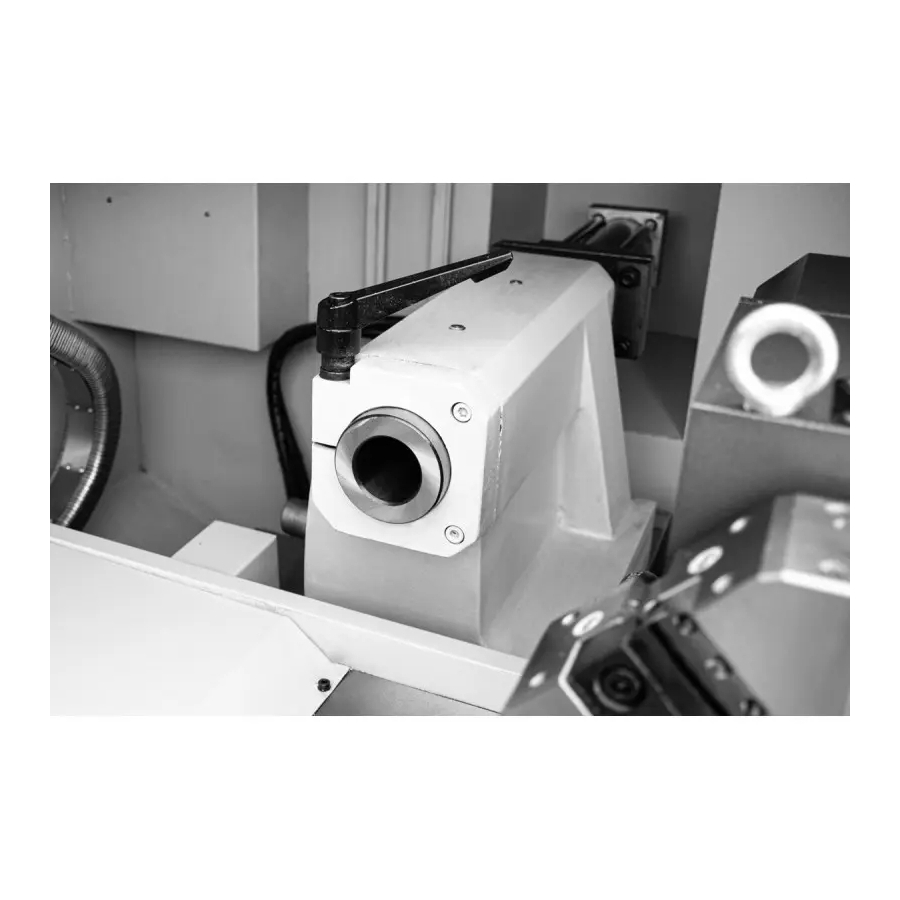

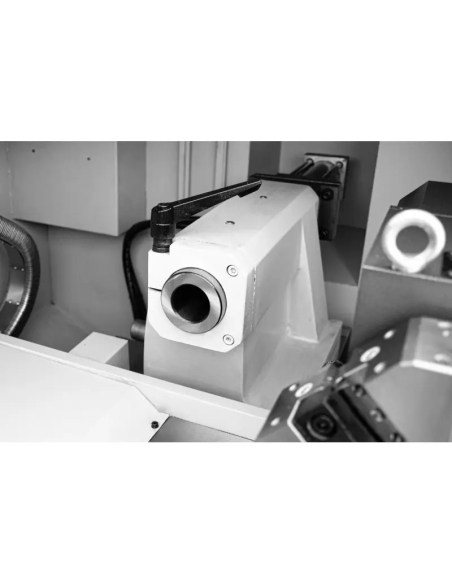

- Păpușă mobilă hidraulică: cu pinolă cu con MK5 și cursă maximă de 120 mm, pentru sprijinirea precisă a pieselor.

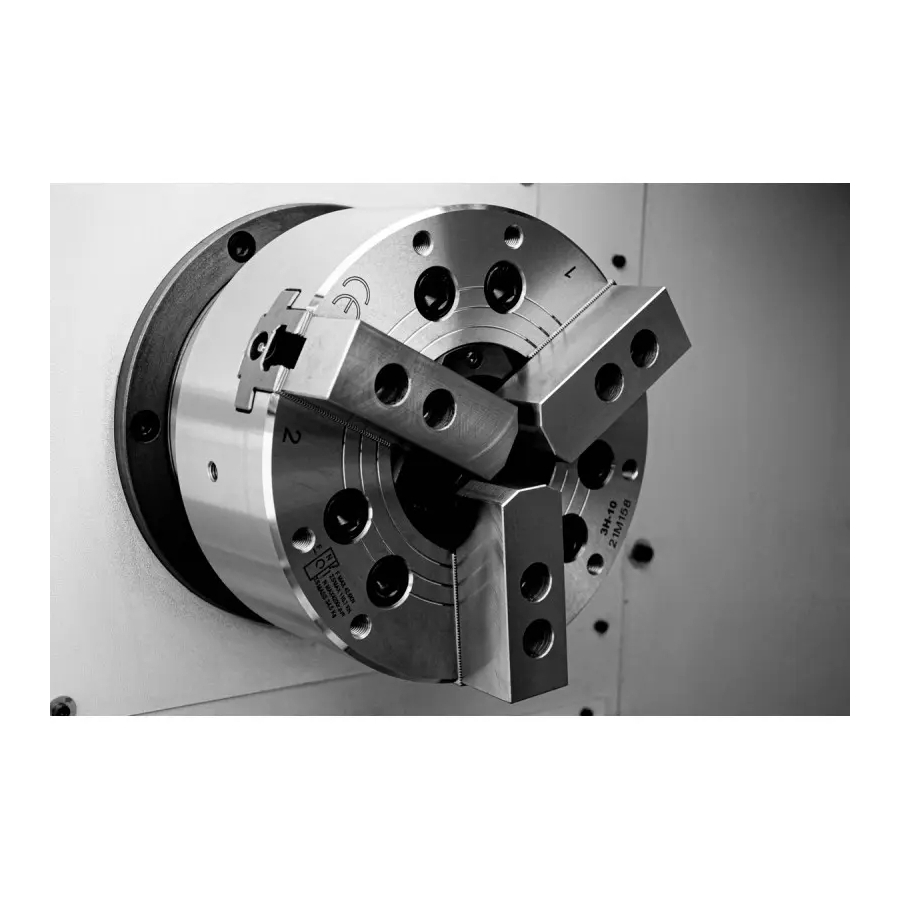

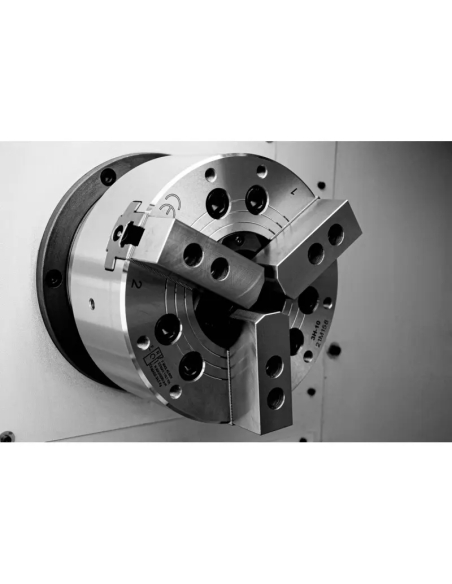

- Mandrină hidraulică de strung: asigură prinderea sigură a pieselor, cu opțiune hidraulică pentru eficiență mai mare.

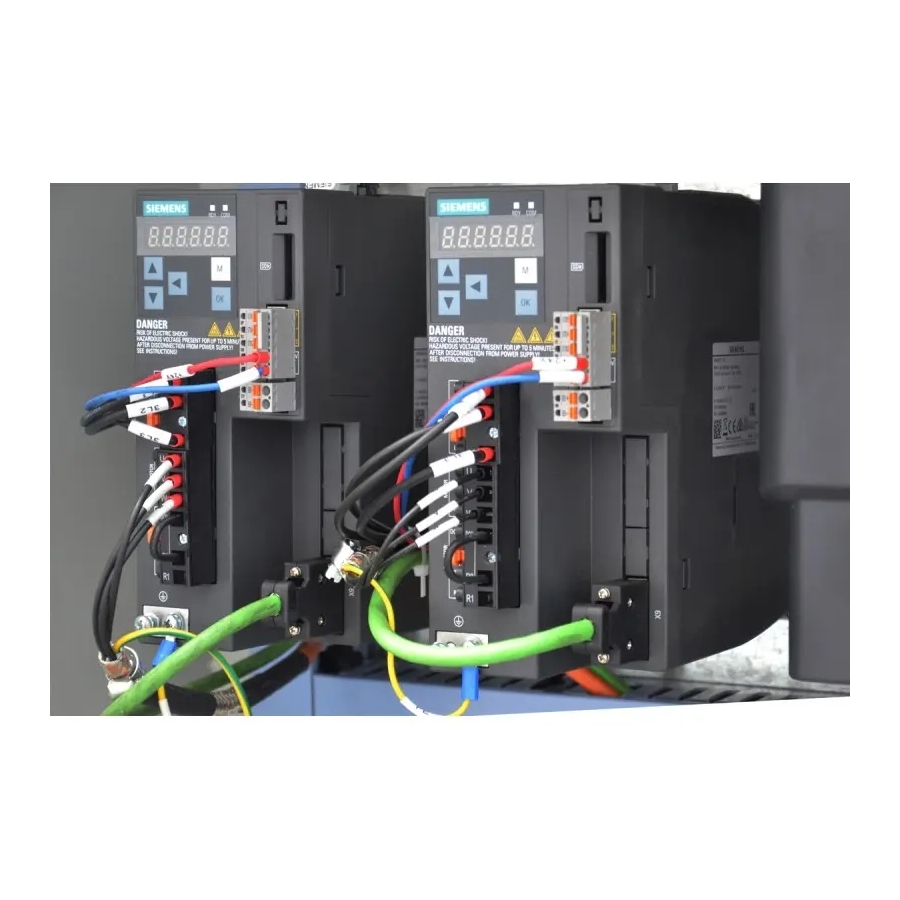

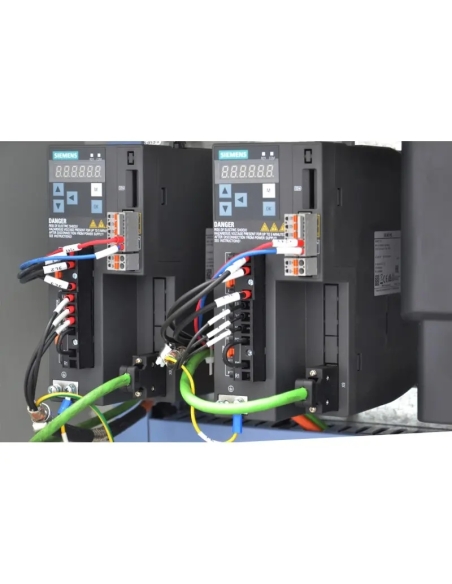

- Servoacționări Siemens: oferă mișcare lină și precizie ridicată de poziționare de 0,001 mm.
- Sistem automat de ungere: ungere centralizată pentru transmisie și ghidaje, reducând uzura.
- Sistem de răcire: menține temperatura optimă, îmbunătățind calitatea prelucrării și durata de viață a sculelor.
- Iluminare cu halogen 24V: asigură vizibilitate excelentă asupra zonei de lucru, pentru siguranță și precizie sporite.
Precizie și productivitate
Strungul numeric CKT 400x1000 oferă o precizie remarcabilă datorită comenzii Siemens Sinumerik 808D și servoacționărilor Siemens cu moment de 6 Nm pe axele X și Z. Ciclurile fixe avansate de strunjire transversală, conică, filetare, tăiere în adâncime și conturare simplifică programarea și reduc timpul de prelucrare. Precizia de poziționare de 0,001 mm pe axele X și Z, viteza de deplasare pe axa X de 8 m/min și pe axa Z de 10 m/min, precum și integrarea cu ciclurile tehnologice asigură piese de calitate la diametre de până la 400 mm și lungimea de 1000 mm.
Aplicații pentru strungul CNC de metal CKT 400x1000
Strungurile CNC pentru metal, precum CKT 400x1000, sunt utilizate în diverse domenii industriale, inclusiv:
- Industria mecanică: producția de arbori, bucșe, flanșe și componente de precizie.
- Industria auto: prelucrarea componentelor pentru motoare, transmisii și sisteme de suspensie.
- Industria sculelor: executarea de filete, caneluri și piese cu geometrii complexe.
- Producție și loturi mici: ideal pentru producția medie și realizarea rapidă a pieselor unicat în departamentele R&D.
Mașina este o alegere excelentă pentru unitățile care caută un strung CNC versatil și de încredere.
Echipare standard
- Comandă SIEMENS SINUMERIK 808 Advanced în limba poloneză și engleză
- Servoacționări Siemens
- Mandrină hidraulică de strung
- Portsculă cu 8 poziții (opțiune 4 sau 6 poziții)
- Set de bacuri moi
- Păpușă mobilă hidraulică cu pinolă MK5
- Sistem de răcire
- Sistem automat de ungere a transmisiei și ghidajelor
- Iluminare cu halogen 24V
- Manual în limba română
- Declarație de conformitate CE
Echipare opțională
- Mandrină manuală de strung
- Portsculă cu 4 și 6 poziții
- Lunetă mobilă
- Lunetă fixă
- Bacuri moi suplimentare
- Bacuri dure
- Suporturi/portscule
- Software CAD/CAM
Parametri tehnici
| Diametrul maxim de strunjire peste batiu |
400 mm |
| Diametrul maxim de strunjire peste sanie |
210 mm |
| Distanța între vârfuri |
1000 mm |
| Domeniul turației arborelui |
0–2000 rot./min |
| Alezajul arborelui |
66 mm |
| Conul alezajului arborelui |
MK6 |
| Număr de poziții ale portsculei |
8 opțiune 4,6 |
| Dimensiunea maximă a sculei |
20x20 mm |
| Unitate minimă de setare (axa X; Z) |
0,001 mm; 0,001 mm |
| Viteza de deplasare pe axa X (longitudinal) |
8 m/min |
| Viteza de deplasare pe axa Z (transversal) |
10 m/min |
| Conul pinolei păpușii mobile |
MK5 |
| Cursa maximă a pinolei păpușii mobile |
120 mm |
| Puterea motorului principal |
5,5 kW |
| Motor de avans (X) |
6 Nm |
| Motor de avans (Z) |
6 Nm |
| Dimensiunea ambalajului |
2640x1500x1766 mm |
| Greutate netă |
2000 kg |
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC CKT 400x1000 sunt echipate cu sisteme de comandă profesionale de la producători renumiți: Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru cerințe variate de producție, de la operații simple la procese complexe de prelucrare.
Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază
Siemens Sinumerik 808D este o comandă CNC destinată strungurilor și frezelor din clasa de bază, ideală pentru ateliere mici și medii. Caracteristicile principale sunt:
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea, reducând la minimum timpul de instruire al operatorilor.
- Fiabilitate ridicată: construcție rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
- Compatibilitate: dedicată utilajelor cu cerințe standard, cu integrarea ușoară a servoacționărilor SIEMENS.
Comenzi CNC – Siemens și Fanuc
Strungul CNC CKT 400x1000 oferă sisteme de comandă CNC avansate precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și utilizare facilă.
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de folosit, ideală pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcție robustă, rezistentă la condiții industriale dificile.
- Aplicații de bază: dedicată operațiilor de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrări dinamice și gestionarea ciclurilor complexe.
- Integrare cu CAD/CAM: simplifică utilizarea împreună cu software-ul de proiectare.
- Funcții avansate: optimizarea traseelor sculei și posibilitatea extinderii cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: ideal pentru operații de așchiere de precizie, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
