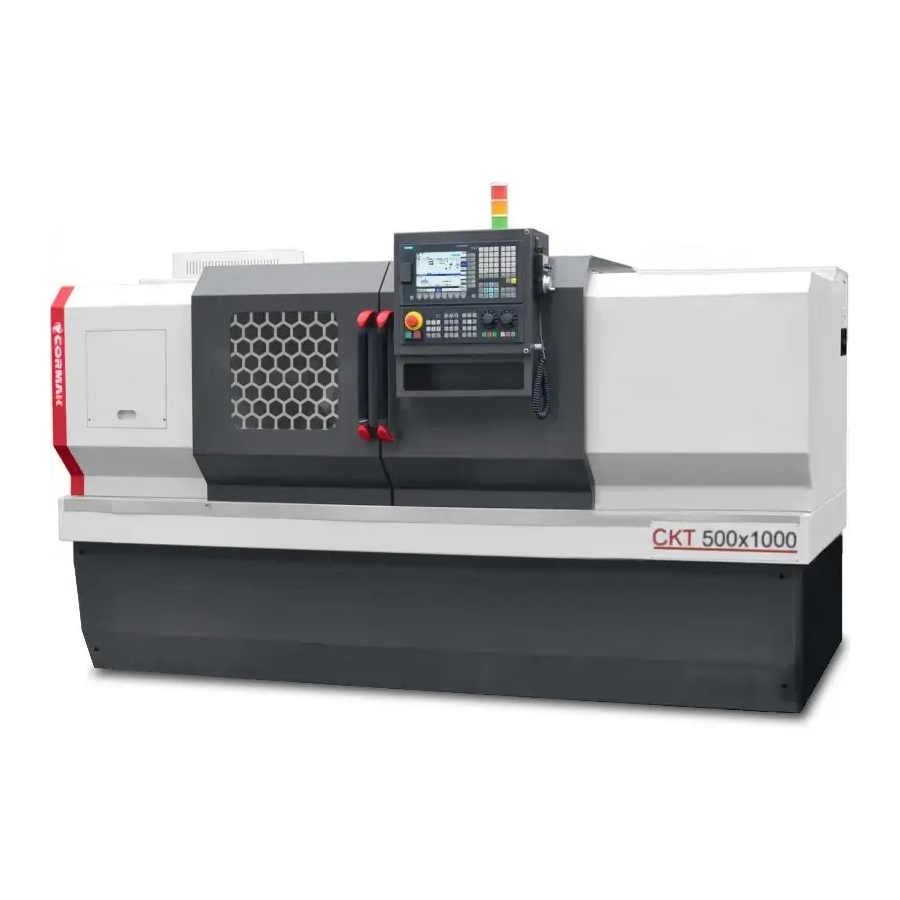

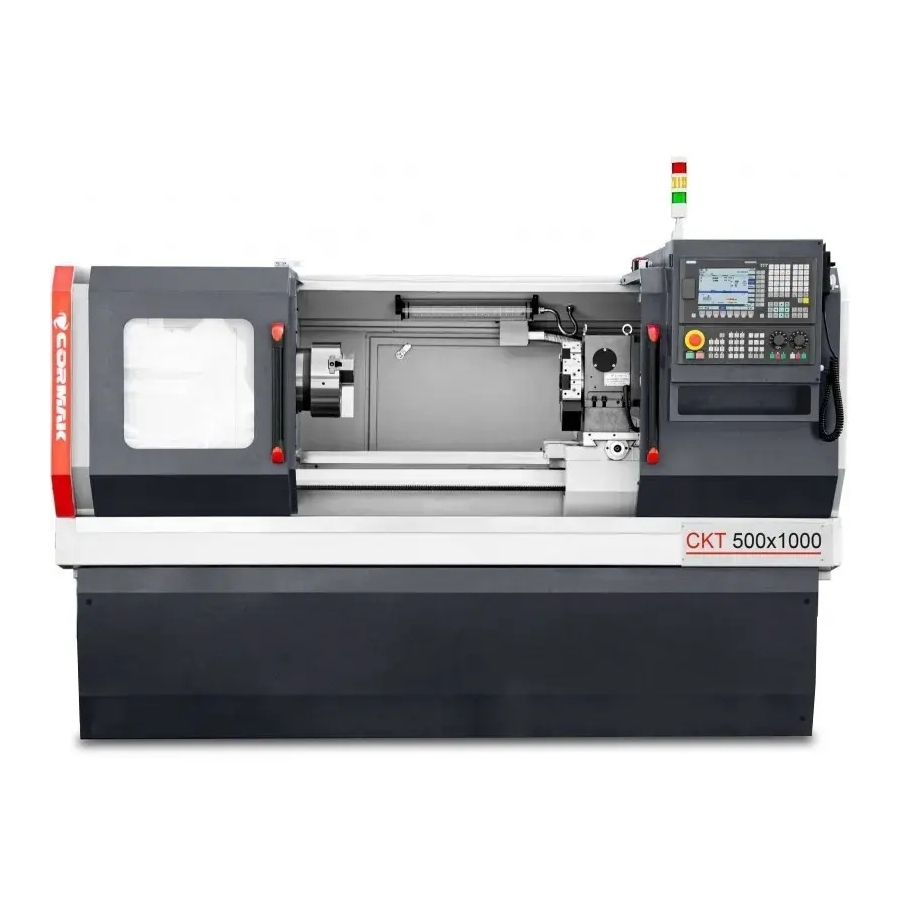

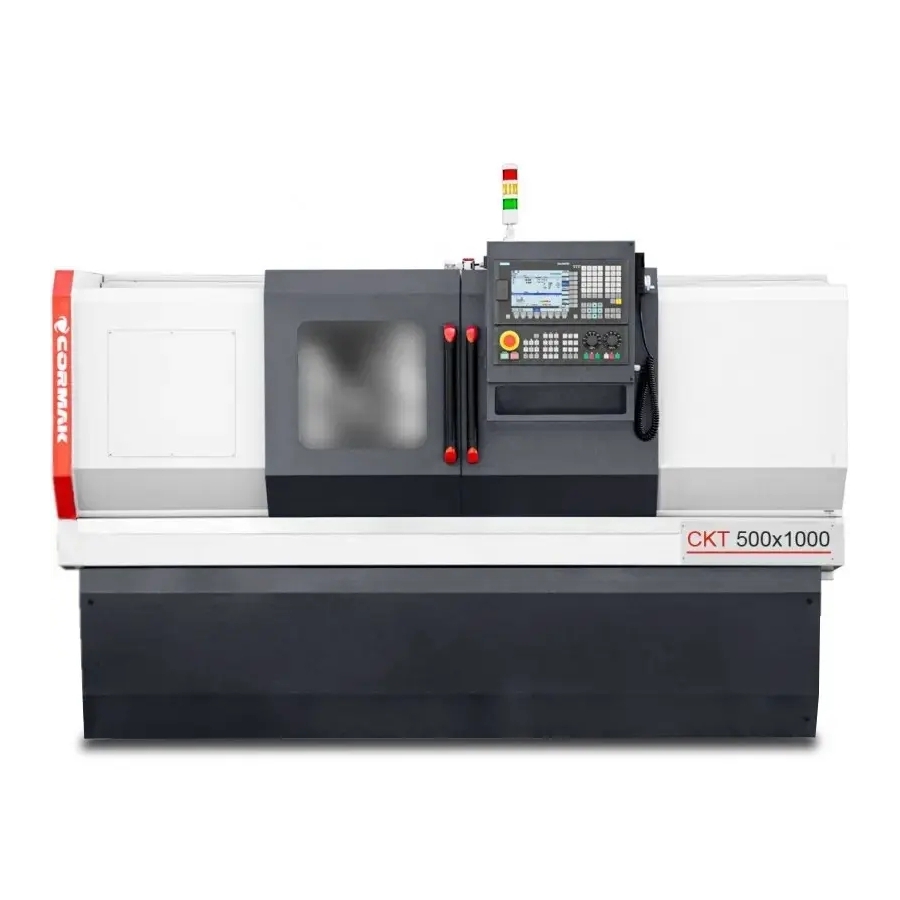

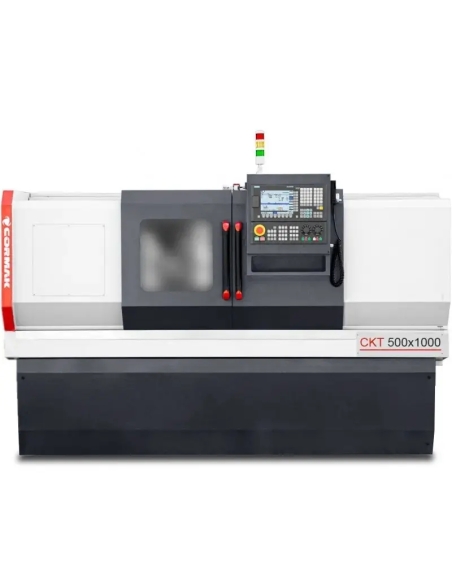

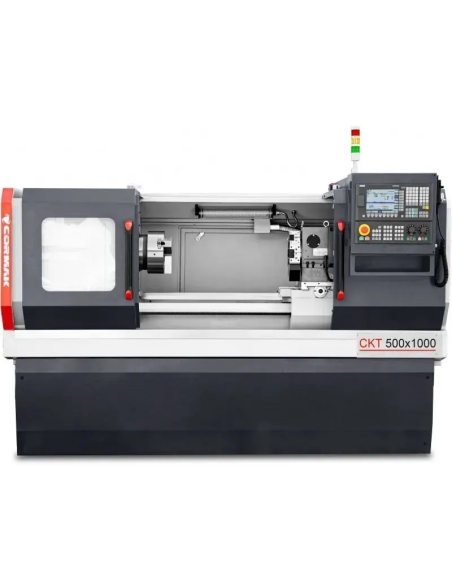

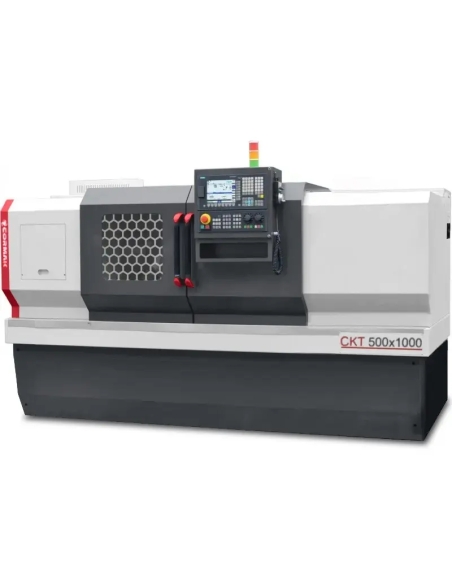

Strung CNC CKT 500x1000 - precizie si eficienta in prelucrarea metalelor
Strungul CNC CKT 500x1000 este un strung numeric avansat destinat prelucrarii precise a detaliilor metalice in fabricile de dimensiuni medii si mari. Echipat cu comanda Siemens Sinumerik 808D si o constructie robusta, asigura o precizie inalta, fiabilitate si eficienta in diverse aplicatii industriale.
Principalele avantaje ale strungului CNC CKT 500x1000
Strungul CNC pentru metal CKT 500x1000 reprezinta o solutie profesionala pentru industrie, care imbina tehnologia moderna cu o constructie robusta, fiind dedicat fabricilor care solicita cea mai inalta calitate a prelucrarii mecanice. Ca strung industrial, permite realizarea operatiunilor complexe, cum ar fi strunjirea suprafetelor externe, interne, sferice, filetarea, gaurirea, taierea adanca si conturarea, garantand o calitate excelenta a detaliilor. Beneficiile sale cheie includ:
- Inalta precizie de prelucrare: Diametrul maxim de strunjire peste banc 500 mm si peste suport 280 mm, cu rugozitatea suprafetei Ra1.6, asigura o calitate exceptionala a finisajului detaliilor.
- Axa flexibila: Gama de turatii 200-1800 rpm (sau 200-1200 rpm la trecerea 91 mm) si trecerea axului 75 mm (optiune 91 mm) permit prelucrarea unei game variate de materiale.
- Control intuitiv: Sistemul Siemens Sinumerik 808D in limba poloneza, cu servo drives Siemens, ofera moduri dedicate utilizatorilor de masini conventionale, facilitand tranzitia catre tehnologia CNC.
- Constructie robusta: Greutatea neta de 2900 kg si dimensiunile de 2355x1520x1860 mm asigura stabilitate in timpul prelucrarii detaliilor de lungime pana la 1000 mm
- Eficienta echipamentelor: Cap pentru scule cu 4 pozitii (optiune 6 sau 8 pozitii) cu scule de 25x25 mm accelereaza schimbul de scule, reducand ciclul de productie.
- Setari rapide: Permite setarea comoda a sculelor, punctelor zero si efectuarea corectiilor fara a necesita scrierea unui program, ideal pentru productia unica.
- Securitate sporita: Miscarile controlate si limitarea vitezei permit manevrari precise si sigure ale masinii, minimizand riscul de erori.
- Durabilitatea componentelor: Sistemul de lubrifiere automat al transmisiei si ghidajelor reduce uzura, prelungind durata de viata a masinii.
- Optimizarea racirii: Sistemul de racire asigura stabilitate termica, protejand sculele si detaliile in timpul prelucrarii intensive.
- Versatilitatea aplicatiilor: Dedicat pentru strunjirea precisa in industria mecanica, auto si a sculelor, atat in productia de serie, cat si in cea de mici serii.
- Economia de exploatare: Motorul principal de 7,5 kW (optiunea 11 kW) combina performante ridicate cu consum redus de energie.
- Integrarea cu ciclurile tehnologice: Colaboreaza cu ciclurile de prelucrare, precum strunjirea transversala, conica, filetarea sau gaurirea, necesitand doar introducerea parametrilor de baza, fara cunoasterea codurilor G.
- Posibilitatea personalizarii: Set bogat de optiuni, cum ar fi controlul Fanuc Oi-TF, mandrina hidraulica, alimentator de bara, sonda de scula sau software CAD/CAM, permit adaptarea masinii la nevoi specifice.
- Standarde europene de siguranta: Declaratia de conformitate CE confirma conformitatea cu normele stricte de siguranta la locul de munca.
Constructia si tehnologia strungului CNC CKT 500x1000
Strungul industrial CNC CKT 500x1000 a fost conceput avand in vedere fiabilitatea si precizia in conditii de productie exigente. Principalele componente ale constructiei includ:
- Bancul solid al masinii: Constructia rigida cu greutate neta de 2900 kg minimizeaza vibratiile, asigurand stabilitatea in timpul prelucrarii.
- Ax de inalta performanta: Trecerea de 75 mm (optiune 91 mm) si viteza de 200-1800 rpm (sau 200-1200 rpm) permit prelucrarea diverselor detalii.

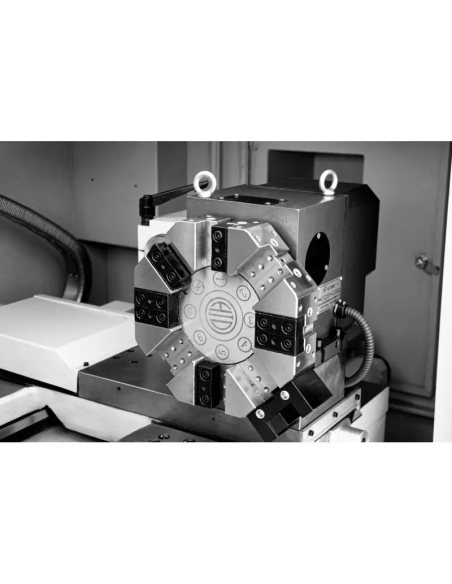

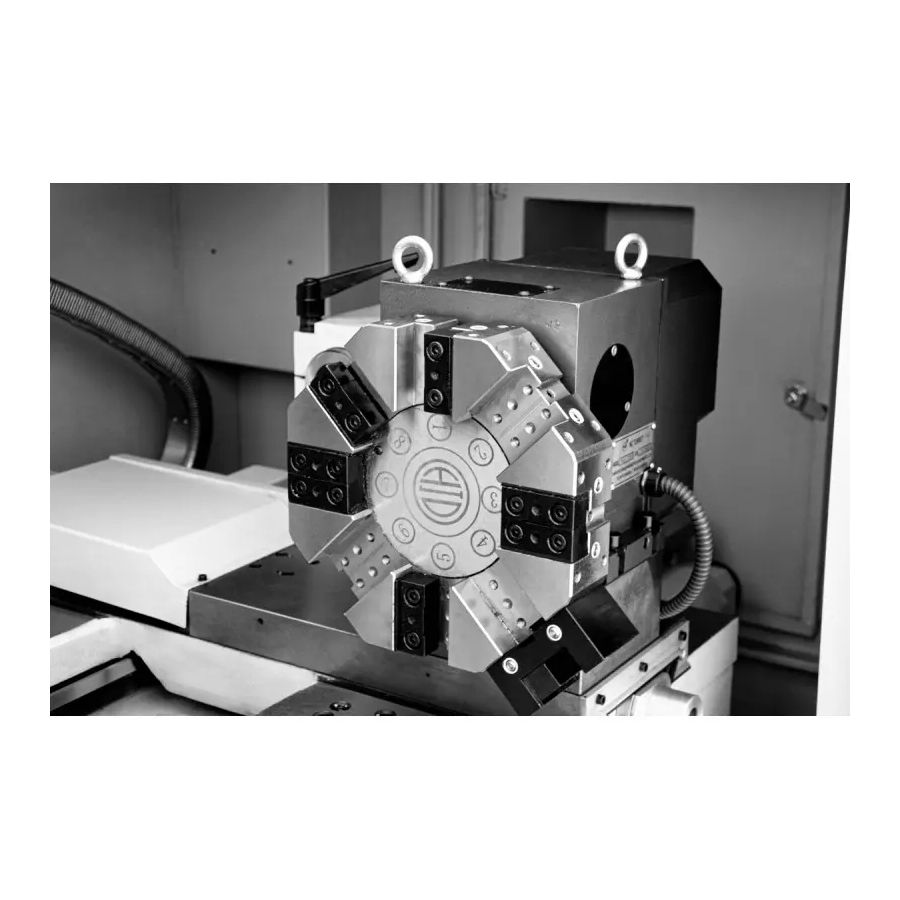

- Cap revolver: Cu 4 pozitii (optiune 6 sau 8) cu scule de 25x25 mm, asigura schimbul rapid al sculelor si flexibilitatea operatiunilor.

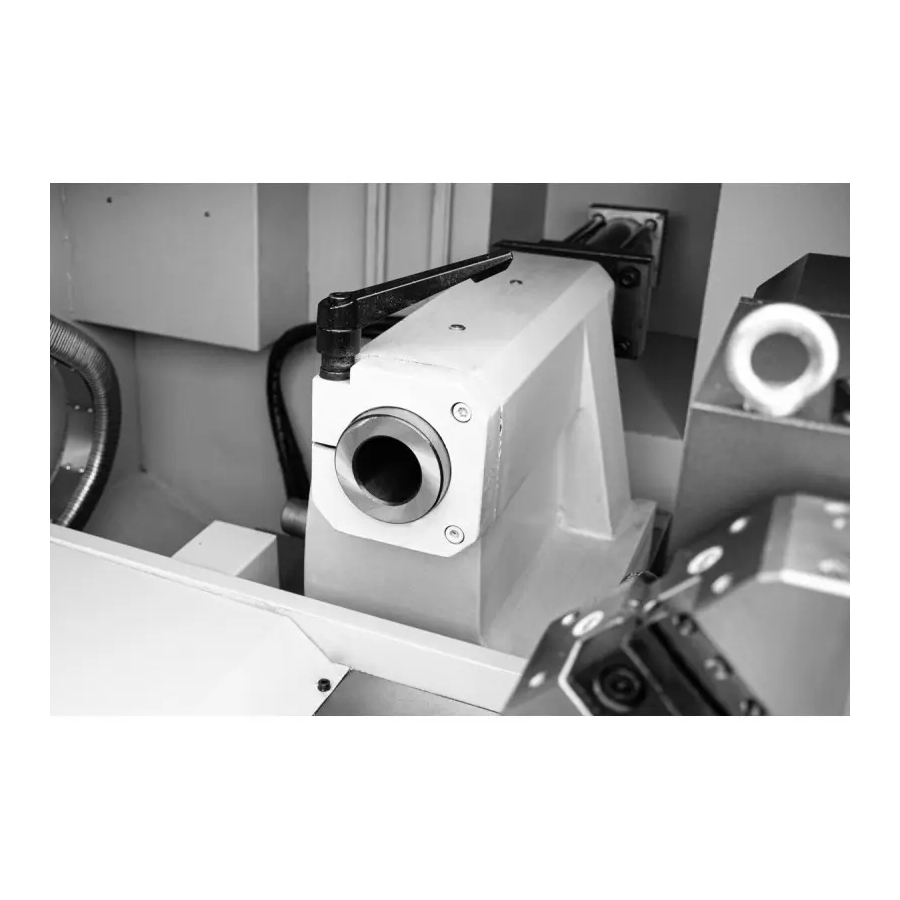

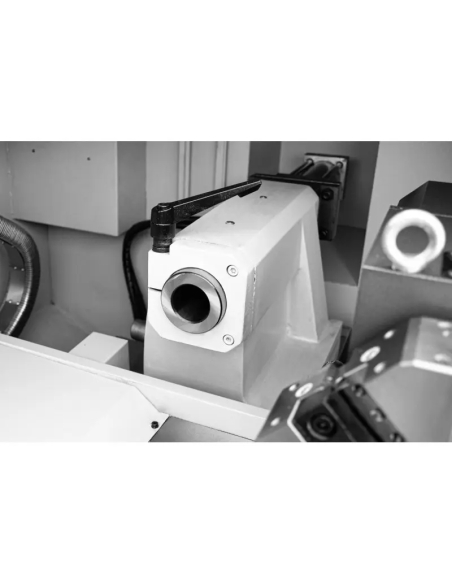

- Centru manual: Cu cursa maxima de 120 mm, sprijina sustinerea precisa a detaliilor, cu optiune hidraulica pentru eficienta sporita.
- Mandrina manuala cu 3 falci pentru strung: Asigura fixarea sigura a detaliilor, cu optiune hidraulica pentru eficienta crescuta.
- Servo drives Siemens: Garantarea miscarii fluide si a preciziei ridicate a pozitionarii.
- Sistem automat de lubrifiere: Lubrifierea centrala a transmisiei si ghidajelor reduce uzura componentelor.
- Sistem de racire: Pastreaza temperatura optima, imbunatatind calitatea prelucrarii si durata de viata a sculelor.
- Iluminat halogen 24V: Asigura vizibilitate excelenta a spatiului de lucru, crescand siguranta si precizia.
Precizie si eficienta operationala
Strungul numeric CKT 500x1000 ofera o precizie deosebita datorita comenzii Siemens Sinumerik 808D si servo drives Siemens Ciclurile avansate cum ar fi strunjirea transversala, conica, filetarea, strunjirea adanca si conturarea, simplifica programarea si reduc timpul de prelucrare. Rugozitatea suprafetei Ra1.6, viteza de miscare a axei X (8 m/min) si Z (10 m/min) si posibilitatea prelucrarii detaliilor cu diametru pana la 500 mm si lungime de 1000 mm asigura o calitate si eficienta superioara.
Utilizarea strungului CNC pentru metal CKT 500x1000
Strunguri CNC pentru metal precum CKT 500x1000 sunt utilizate in diverse sectoare industriale, inclusiv:
- Industria mecanica: Productia de arbori, bucse, flanse si elemente precise.
- Industria auto: Prelucrarea componentelor motorului, transmisiei si sistemelor de suspensie.
- Industria sculelor: Fabricarea filetarului, canelurilor si detaliilor cu geometrii complexe.
- Productie de serie si mici serii: Ideal pentru productia medie seria si fabricarea rapida a detaliilor unice in fabrici R&D.
Masina este o alegere excelenta pentru fabrici care cauta un strung CNC versatil si fiabil.
Echipamente standard
- Controlare SIEMENS SINUMERIK 808 Advanced in limba poloneza
- Servo drives Siemens
- Mandrina manuala cu 3 falci
- Cap revolver cu 4 pozitii
- Set complet de falci moi
- Centru manual
- Sistem de racire
- Sistem automat de lubrifiere a transmisiei si ghidajelor
- Iluminare halogen 24V
- Manual de utilizare in limba poloneza
- Declaratie CE
Echipamente optionale
- Control Siemens Sinumerik 828D
- Suport mobil
- Cap revolver cu 8 pozitii
- Mandrina hidraulica
- Centru hidraulic
- Suport fix
- Sonda de scule
- Transportor de aschii
- Falci suplimentare moi
- Falci tari
- Mandrine cu coliere
- Manipulant piese finite
- Alimentator de bara
- Suporturi pentru scule
- Software CAD/CAM
Parametri tehnici
| Parametri tehnici | |
| DIAMETRUL MAXIM DE STRUNJIRE | 500 mm |
| DIAMETRUL MAXIM DE STRUNJIRE PE PLACA DE ALUNECARE | 280 mm |
| DISTANTA DINTRE CENTRE | 1000 mm |
| GAMA DE VITEZE A AXEI PRINCIPALE | 200-1800 rpm (200-1200 la trecerea 91 mm) |
| TRECEREA AXEI | 75 mm (optiune 91 mm) |
| PUTERE MOTOR | 7,5 kW / optiune 11 kW |
| RUGOZITATEA SUPRAFETEI | Ra1.6 |
| NUMARUL DE SCULE | Cap cu 4 pozitii (optiune 6-8) |
| DIMENSIUNI SCULE | 25×25 mm |
| DIMENSIUNI | 2355×1520×1860 mm |
| GREUTATE | 2900 kg |
Sistemele de control CNC - Siemens si Fanuc
Strungul CNC CKT 500x1000 ofera sisteme de control CNC avansate, cum ar fi Siemens Sinumerik 808D, Siemens Sinumerik 828D, si Fanuc Oi-TF, care asigura precizie, fiabilitate si usurinta in exploatare:
SIEMENS SINUMERIK 808 Advanced
- Interfata intuitiva: Usor de utilizat, ideala pentru ateliere mai mici si utilizatori incepatori.
- Fiabilitate: Constructie durabila, rezistenta la conditii industriale dificile.
- Economisire: Dedicat aplicatiilor de baza de strunjire si frezare.
Siemens Sinumerik 828D
- Putere de calcul ridicata: Permite prelucrarea dinamica si gestionarea ciclurilor complexe.
- Integrarea cu CAD/CAM: Faciliteaza colaborarea cu software-ul de proiectare.
- Functii avansate: Optimizarea traseelor sculelor si posibilitatea extinderii cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: Fiabilitate in productia de serie si utilizarea prelungita.
- Cicluri avansate de strunjire: Ideal pentru operatiuni precise de taiere, cum ar fi strunjirea filetelor si crearea canelurilor.
- Utilizare intuitiva: Interfata clara faciliteaza programarea rapida.
Descarca instructiunile Siemens Sinumerik 828/840
Descarca instructiunile SIEMENS SINUMERIK 808 Advanced
De incredere cu experienta CORMAK
Cu peste 20 de ani de experienta in furnizarea de masini industriale, CORMAK ofera strunguri CNC pentru metal demne de incredere si suport tehnic cuprinzator. Masinile noastre respecta standardele europene de siguranta, iar serviciul nostru profesional de garantie si post-garantie asigura continuitatea productiei.
- 16 ani de experienta in intretinerea sistemelor de control CNC Siemens.
- Peste 15.000 de m² de spatiu de depozitare cu aproximativ 12.000 de masini si echipamente disponibile.
- Oferim servicii de garantie si post-garantie profesionale.
- Cu CORMAK, cumparati de la o companie poloneza cu certificate de siguranta europene.
Cere detalii sau programeaza o prezentare a masinii! Contacteaza-ne
