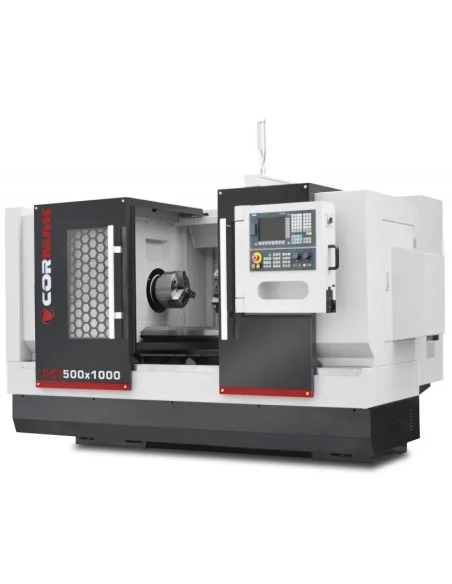

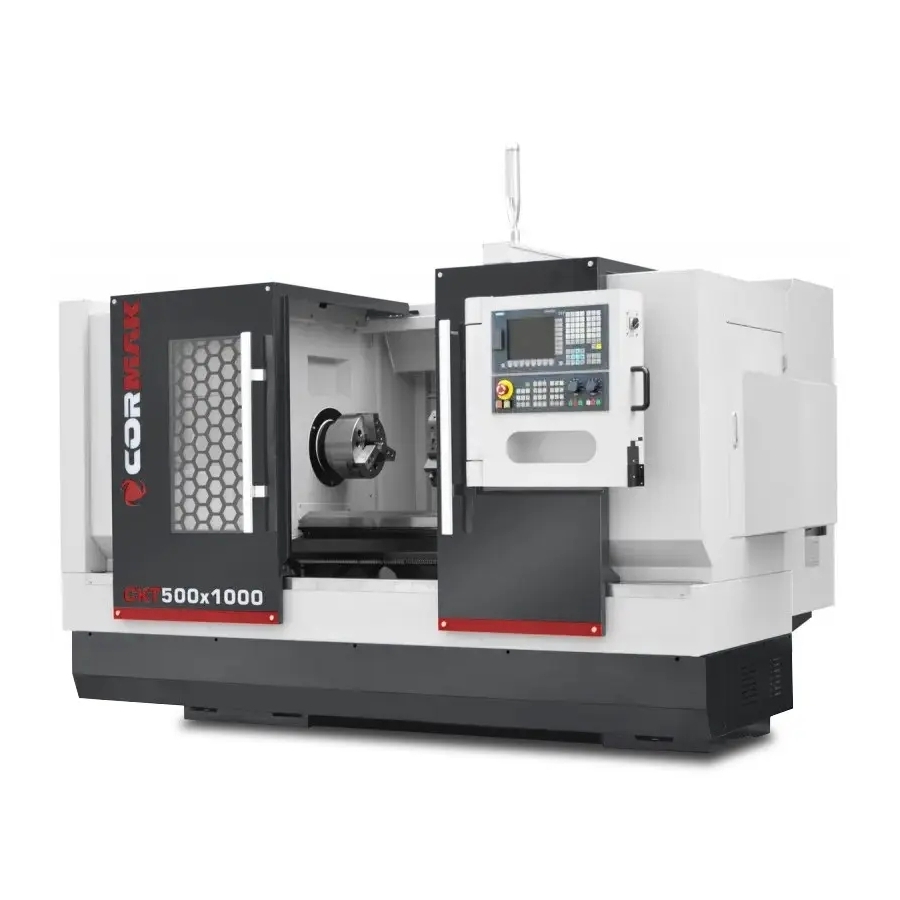

Strung CNC CORMAK CKT 500x1000 cu mandrină hidraulică și sistem Siemens SINUMERIK

Strungul CNC CKT 500x1000 este un strung cu comandă numerică avansat, proiectat pentru prelucrarea precisă a pieselor metalice în unități de producție medii și mari. Echipat cu sistemul de control Siemens Sinumerik 808D, oferă fiabilitate, acuratețe ridicată și eficiență, răspunzând cerințelor proceselor industriale moderne.

Principalele avantaje ale strungului CNC CKT 500x1000

Strungul CNC CKT 500x1000 este o soluție profesională pentru industrie, care îmbină tehnologia avansată cu o construcție robustă, dedicată atelierelor care solicită o calitate ridicată a prelucrării prin așchiere. Ca strung industrial, permite realizarea operațiunilor complexe, precum strunjirea suprafețelor exterioare, interioare și sferice, filetarea, găurirea, tăierea în adâncime și conturarea. Beneficiile cheie includ:

• Precizie de prelucrare: Diametrul maxim de strunjire peste batiu de 500 mm și peste sanie de 250 mm asigură o finisare excelentă a detaliilor.
• Ax principal flexibil: Domeniul de turație 0–2200 rpm și trecerea prin ax de 65 mm permit prelucrarea unei game largi de materiale, de la oțel la aliaje ușoare.
• Control intuitiv: Sistemul Siemens Sinumerik 808D în limba română, cu servoacționări Siemens, oferă un mod dedicat utilizatorilor de mașini convenționale, facilitând trecerea la tehnologia CNC.
• Construcție rigidă: Greutatea netă de 2850 kg și dimensiunile 3000x1600x2000 mm oferă stabilitate la prelucrarea pieselor cu lungimea de până la 1000 mm.
• Schimbarea eficientă a sculelor: Turela cu 6 poziții, cu opțiune de 8 sau 10 poziții, pentru scule de 25 mm, grăbește schimbarea sculelor și reduce timpul ciclului de producție.
• Setare rapidă: Permite setarea comodă a sculelor și a punctelor zero, precum și efectuarea corecțiilor fără a scrie un program, fiind adecvat pentru producția unitară.
• Siguranță sporită: Mișcările „jog” și limitarea vitezei permit manevrarea precisă și sigură a mașinii, reducând riscul de erori.
• Durabilitatea componentelor: Sistemul automat de ungere a cutiei și ghidajelor reduce uzura, prelungind durata de viață a mașinii.
• Răcire optimă: Sistemul de răcire asigură stabilitate termică, protejând sculele și piesele în timpul prelucrării intensive.
• Versatilitate în utilizare: Este dedicat strunjirii de precizie în industria mecanică, auto și a sculelor, atât pentru producția de serie, cât și pentru loturi mici.
• Eficiență energetică: Motorul principal de 7,5 kW cu invertor de 11 kW combină performanța ridicată cu un consum energetic scăzut.
• Cicluri tehnologice integrate: Compatibilitatea cu cicluri de prelucrare precum strunjirea transversală, strunjirea conică, filetarea sau găurirea necesită doar introducerea parametrilor de bază, fără cunoașterea codurilor G.
• Automatizare avansată: Echipamentele opționale, precum mandrina hidraulică, alimentatorul de bară sau transportorul de așchii, cresc eficiența proceselor de producție.
• Posibilitate de personalizare: Opțiunile precum sistemul de control Fanuc Oi-TF, palpatorul de scule sau software-ul CAD/CAM permit adaptarea mașinii la nevoi specifice.
• Standarde europene de siguranță: Declarația de conformitate CE confirmă respectarea normelor stricte de securitate a muncii.

Construcția și tehnologia strungului CNC CKT 500x1000

Strungul industrial CNC CKT 500x1000 a fost proiectat pentru fiabilitate și precizie în condiții de producție solicitante. Elementele-cheie ale construcției includ:

• Batiu solid: Construcția rigidă, cu greutatea netă de 2850 kg, minimizează vibrațiile și asigură stabilitate în timpul prelucrării.
• Ax principal performant: Trecerea de 65 mm, turația de 0–2200 rpm și vârful axului A2-11 permit prelucrarea diverselor piese.

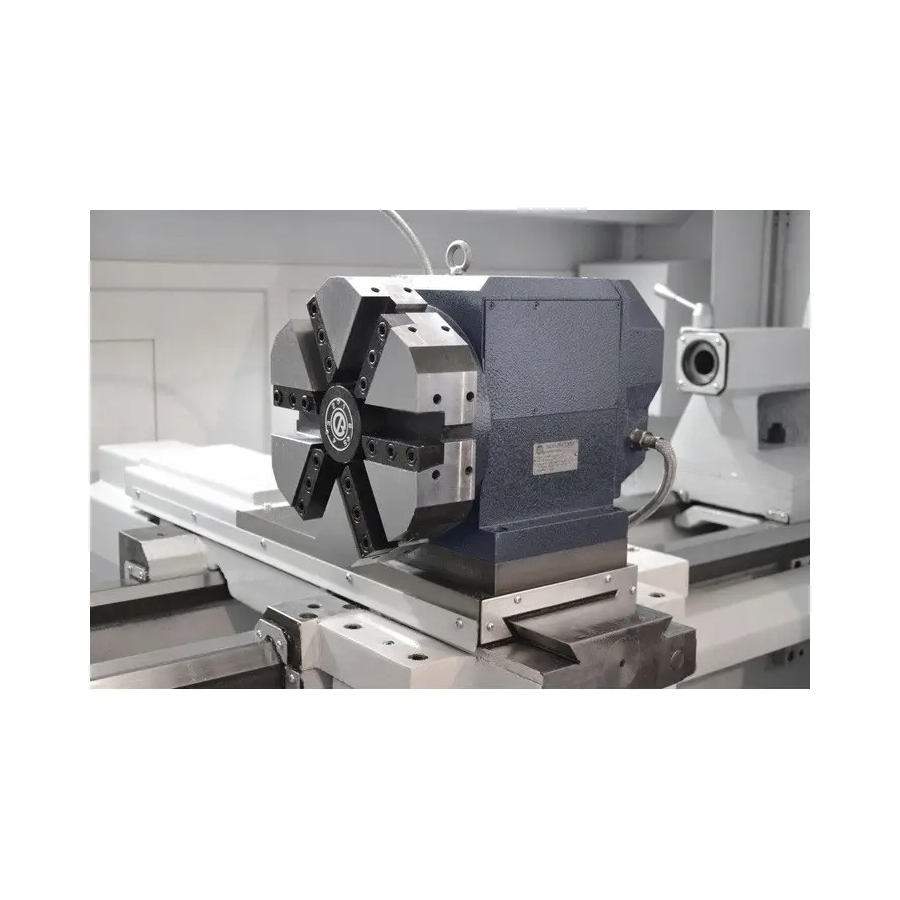

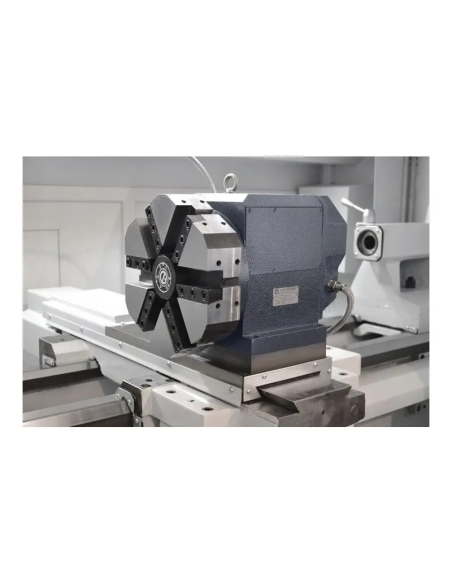

• Turelă revolver: Cele 6 poziții, cu opțiune de 8 sau 10 poziții, pentru scule de 25 mm, oferă schimbarea rapidă a sculelor și flexibilitate operațională.
• Păpușă mobilă: Conul MK5, cu o cursă maximă de 200 mm, permite susținerea precisă a pieselor.
• Servoacționări Siemens: Asigură mișcări fluide și precizie ridicată de poziționare.
• Sistem automat de ungere: Ungerea centralizată a transmisiei și ghidajelor reduce uzura componentelor.
• Sistem de răcire: Menține temperatura optimă, îmbunătățind calitatea prelucrării și durata de viață a sculelor.
• Iluminare cu halogen: Sistemul de iluminare de 24V oferă vizibilitate excelentă asupra zonei de lucru, sporind siguranța și precizia.

Precizie și eficiență în lucru

Strungul CNC CKT 500x1000 asigură o precizie deosebită datorită sistemului de control Siemens Sinumerik 808D și servoacționărilor Siemens. Ciclurile fixe avansate, precum strunjirea transversală, strunjirea conică, filetarea, tăierea în adâncime și conturarea, simplifică programarea și reduc timpul de prelucrare. Avansul rapid pe axele X/Z de 8/10 m/min și posibilitatea prelucrării pieselor cu diametrul de până la 500 mm și lungimea de 1000 mm asigură calitate și productivitate ridicate.

Aplicații ale strungului CNC pentru metal CKT 500x1000

Strungurile CNC pentru metal precum CKT 500x1000 sunt utilizate în diverse sectoare industriale, inclusiv:

• Industria mecanică: Producția de arbori, bucșe, flanșe și elemente de precizie.
• Industria auto: Prelucrarea componentelor de motor, a cutiilor de viteze și a sistemelor de suspensie.
• Industria sculelor: Realizarea filetelor, canelurilor și pieselor cu geometrii complexe.
• Producție de serie: Este adecvat pentru producția medie, loturile mici și realizarea rapidă a pieselor unicat în departamentele R&D.

Mașina este o soluție versatilă pentru unitățile care necesită un strung CNC fiabil.

Echipare standard

• Control SIEMENS SINUMERIK 808 Advanced în limba română
• Servoacționări Siemens
• Mandrină hidraulică de strung cu 3 bacuri
• Turelă revolver cu 6 poziții
• Set de bacuri moi
• Păpușă mobilă hidraulică
• Sistem de răcire
• Sistem automat de ungere a transmisiei și ghidajelor
• Iluminare cu halogen 24V
• Manual de utilizare în limba română
• Declarație CE

Echipare opțională

• Control Siemens Sinumerik 828D
• Lunetă mobilă
• Turelă revolver cu 8 sau 10 poziții
• Mandrină hidraulică
• Păpușă mobilă hidraulică
• Lunetă fixă
• Palpator de scule
• Transportor de așchii
• Bacuri moi suplimentare
• Bacuri dure
• Mandrine tip collet
• Prinzător pentru piese finite
• Alimentator de bară

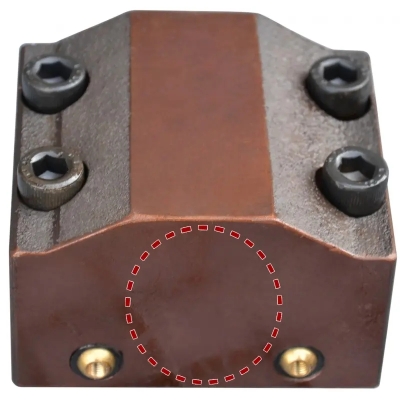

• Portscule
• Software CAD/CAM

Parametri tehnici – CKT 500x1000

Comenzi CNC – Siemens și Fanuc

Strungul CNC CKT 500x1000 oferă sisteme avansate de comandă CNC, precum Siemens Sinumerik 808D, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și operare facilă.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: Este ușor de utilizat și adecvată pentru ateliere mai mici și utilizatori aflați la început.
• Fiabilitate: Construcția robustă este rezistentă la condiții industriale dificile.
• Utilizare: Este dedicat aplicațiilor de bază de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: Permite prelucrarea dinamică și rularea ciclurilor complexe.
• Integrare CAD/CAM: Facilitează utilizarea împreună cu software-ul de proiectare.
• Funcții avansate: Permite optimizarea traiectoriilor sculei și extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: Oferă fiabilitate în producția de serie și în funcționarea îndelungată.
• Cicluri avansate de strunjire: Este adecvat pentru operații de așchiere de precizie, precum filetarea și canelarea.
• Operare intuitivă: Interfața clară accelerează programarea.
