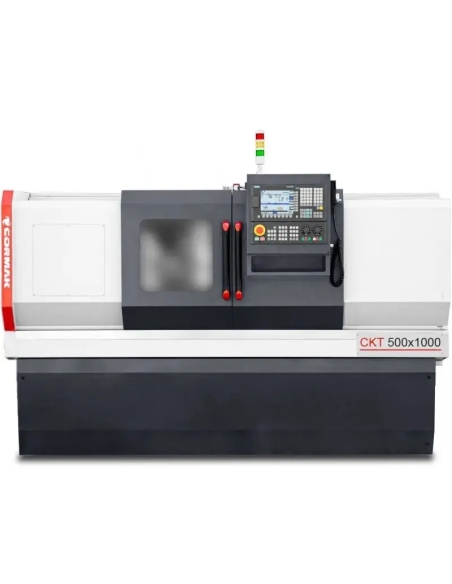

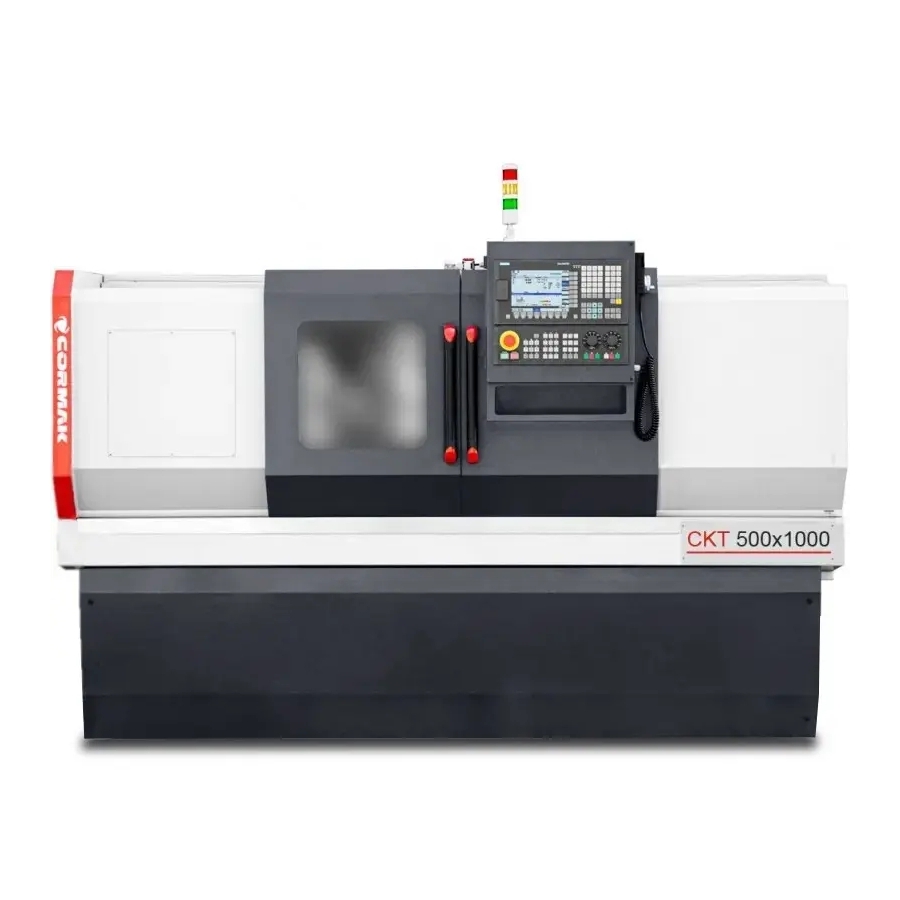

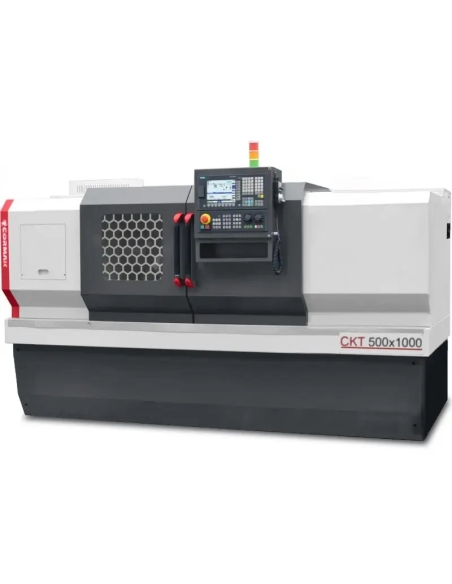

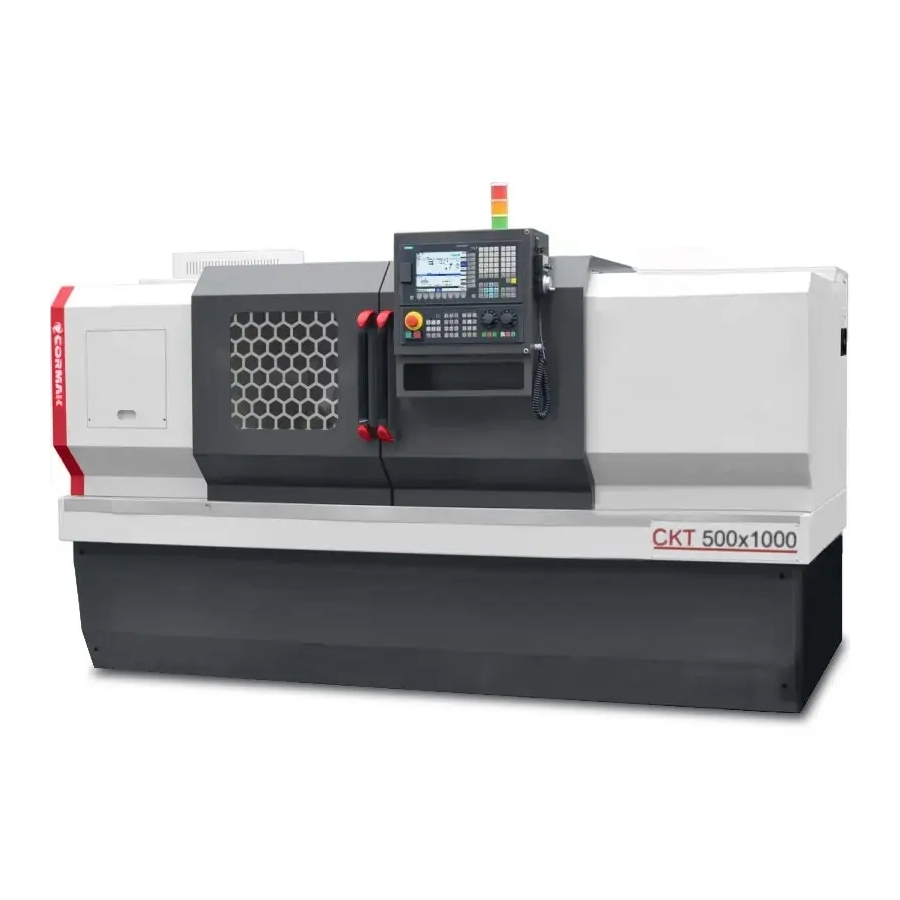

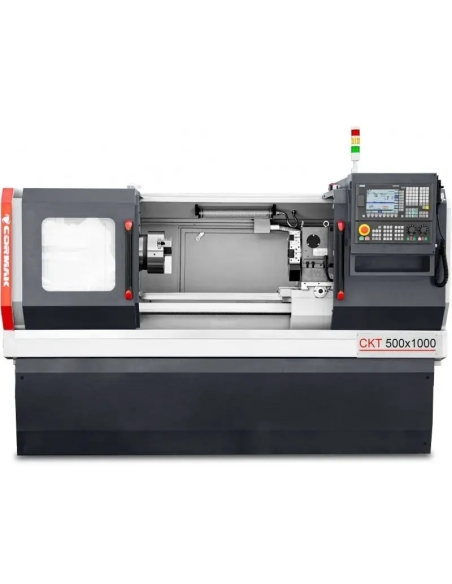

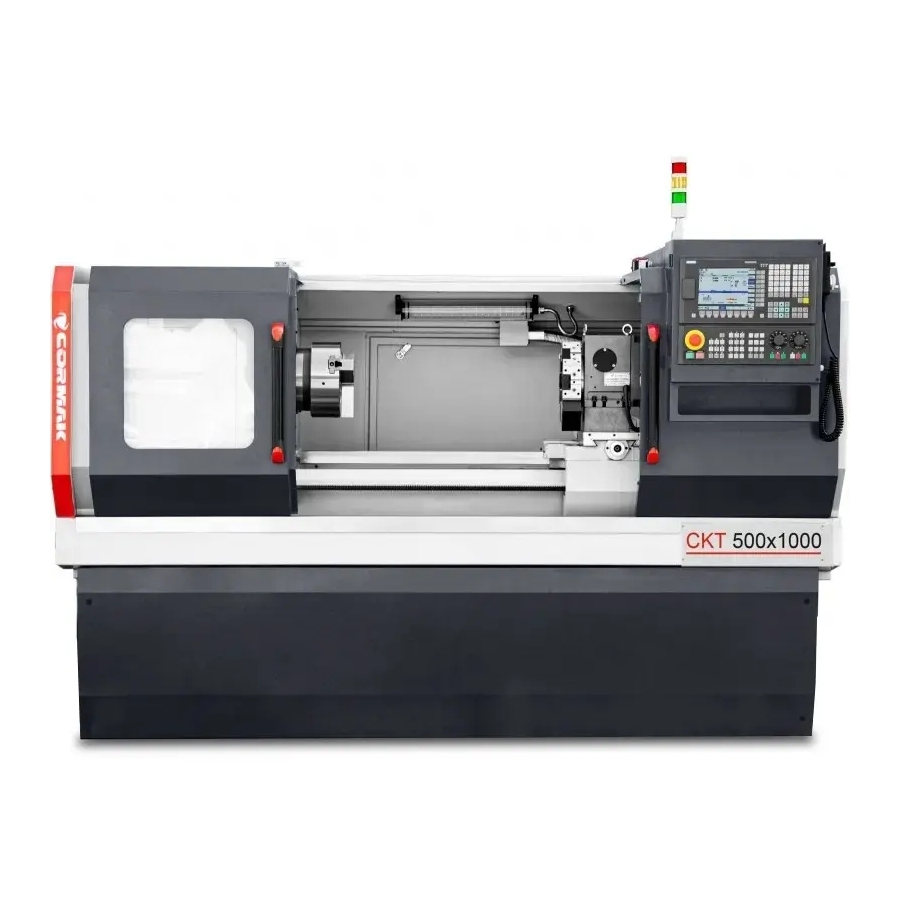

Strung CNC CKT 500x1000 - precizie si fiabilitate in prelucrarea metalelor
Strungul CNC CKT 500x1000 este un strung numeric avansat conceput pentru prelucrarea precisa a metalelor in uzine industriale de dimensiuni medii si mari. Echipat cu controlul Siemens Sinumerik 808D si mandrina hidraulica, asigura o exactitate ridicata, eficienta si usurinta in utilizare, indeplinind cerintele proceselor de productie moderne.
Avantajele principale ale strungului CNC CKT 500x1000
Strungul CNC pentru metal CKT 500x1000 reprezinta o solutie profesionala pentru industrie, care combina tehnologia de varf cu o constructie robusta, dedicata unitatilor care necesita prelucrari precise de aschiere. Ca strung industrial, permite efectuarea unor operatii complexe precum strunjirea suprafetelor externe si interne, sferica, filetarea, gaurirea, taierea in profunzime si conturarea, oferind cea mai inalta calitate a detaliilor. Beneficiile sale cheie includ:
- Precizia exceptionala a prelucrarii: Diametrul maxim de strunjire peste pat 500 mm si peste suport 280 mm, cu rugozitate de suprafata Ra1.6, garanteaza un finisaj excelent al detaliilor.
- Axa flexibila: Intervalul de viteza al axei 200-1800 rpm (sau 200-1200 rpm cu pasaj 91 mm) si pasajul axei 75 mm (optional 91 mm) permit prelucrarea unei game largi de materiale, de la otel la aliaje usoare.
- Control intuitiv: Sistemul Siemens Sinumerik 808D in limba polona cu antrenamente servo Siemens ofera un mod dedicat utilizatorilor de masini conventionale, minimizand bariera de intrare la lucrul cu CNC.
- Structura rigida: Greutatea neta de 2900 kg si dimensiunile de 2355x1520x1860 mm asigura stabilitate in timpul prelucrarii detaliilor de pana la 1000 mm lungime.
- Eficienta sculelor: Capul revolver cu 6 pozitii (optional 8) cu scule de 25x25 mm accelereaza schimbul de scule, reducand durata ciclului de productie.
- Setari rapide: Permite setarea convenabila a uneltelor, punctelor zero si efectuarea corectiilor fara a fi nevoie de scrierea programelor, ideal pentru productia individuala.
- Siguranta sporita: Miscarile controlate si limitarea vitezei permit manevre sigure si precise ale utilajului, minimizand riscul de erori.
- Durabilitatea componentelor: Sistemul automat de lubrifiere a angrenajelor si ghidajelor reduce uzura, prelungind durata de viata a masinii.
- Racire optima: Sistemul de racire asigura stabilitate termica, protejand uneltele si detaliile in timpul prelucrarii intensive.
- Versatilitatea aplicatiilor: Dedicata pentru strunjire precisa in industriile mecanica, auto si de scule, atat in productia de serie, cat si in cea de mici serii.
- Economia de exploatare: Motorul principal de 7,5 kW (optional 11 kW) combina performanta ridicata cu un consum redus de energie.
- Integrarea cu cicluri tehnologice: Colaboreaza cu cicluri de prelucrare, cum ar fi strunjirea transversala, conica, filetarea sau gaurirea, necesitand doar introducerea parametrilor de baza, fara cunostinte de coduri G.
- Automatizarea avansata: Mandrina hidraulica cu 3 falci si suportul hidraulic cresc eficienta proceselor, in special in productia de serie.
- Posibilitatea personalizarii: O gama bogata de optiuni, cum ar fi controlul Fanuc Oi-TF, transportorul de span, alimentatorul de bara sau software-ul CAD/CAM, permite adaptarea masinii la nevoi specifice.
- Standardele europene de siguranta: Declaratia de conformitate CE confirma respectarea normelor stricte de siguranta a muncii.
Structura si tehnologia strungului CNC CKT 500x1000
Strungul industrial CNC CKT 500x1000 a fost proiectat pentru fiabilitate si precizie in conditii de productie dificile. Elementele cheie ale constructiei includ:
- Pat de masina solid: Constructia rigida cu o greutate neta de 2900 kg minimizeaza vibratiile, asigurand stabilitate in timpul prelucrarii.
- Axa de inalta performanta: Pasajul 75 mm (optional 91 mm) si viteza de 200-1800 rpm (sau 200-1200 rpm) permit prelucrarea detaliilor diverse.

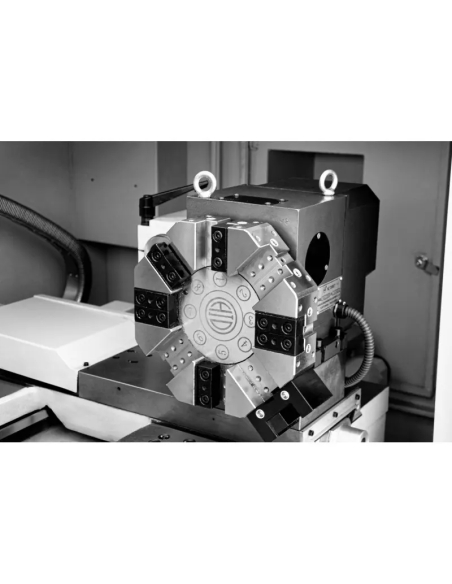

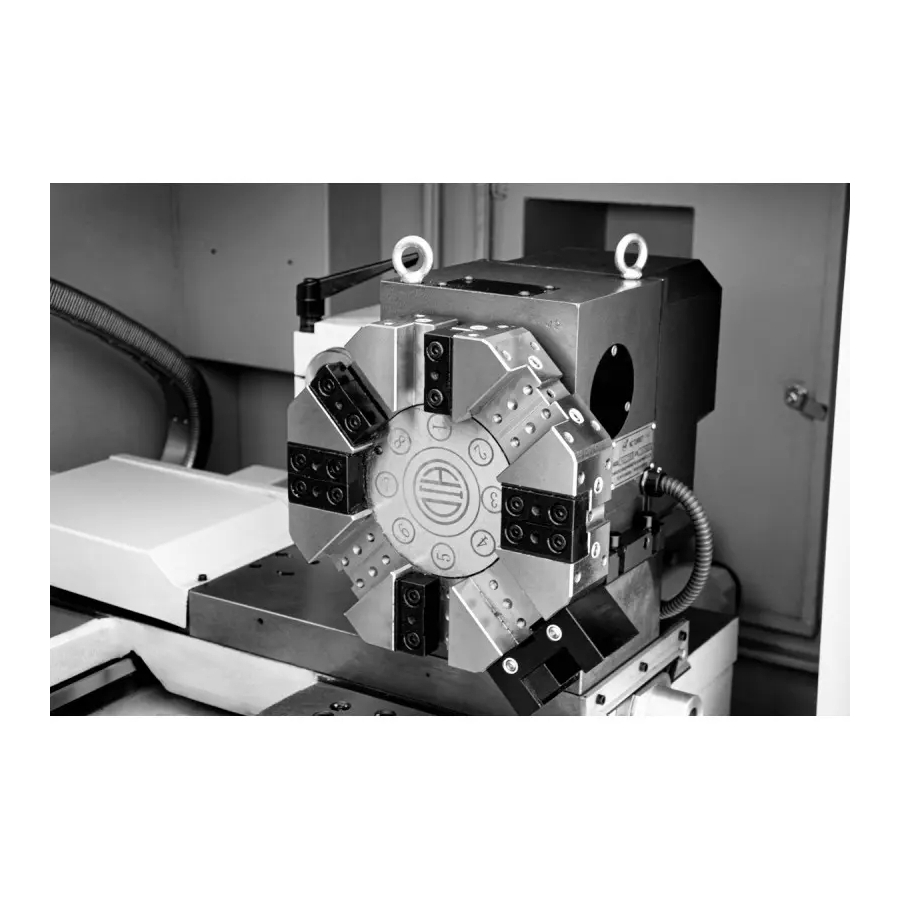

- Cap de revolver: Cu 6 pozitii (optional 8) si scule de 25x25 mm asigura schimb rapid de scule si flexibilitate in operatiuni.

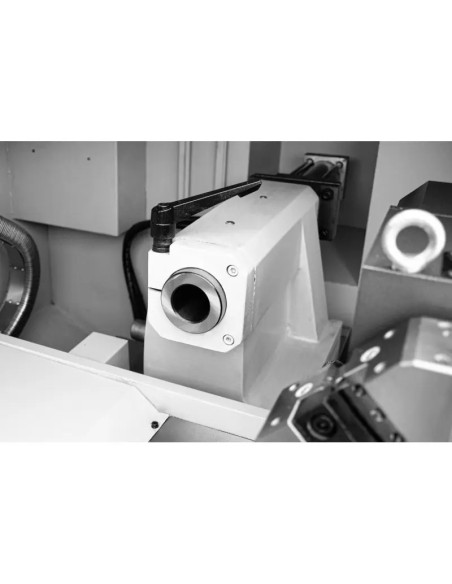

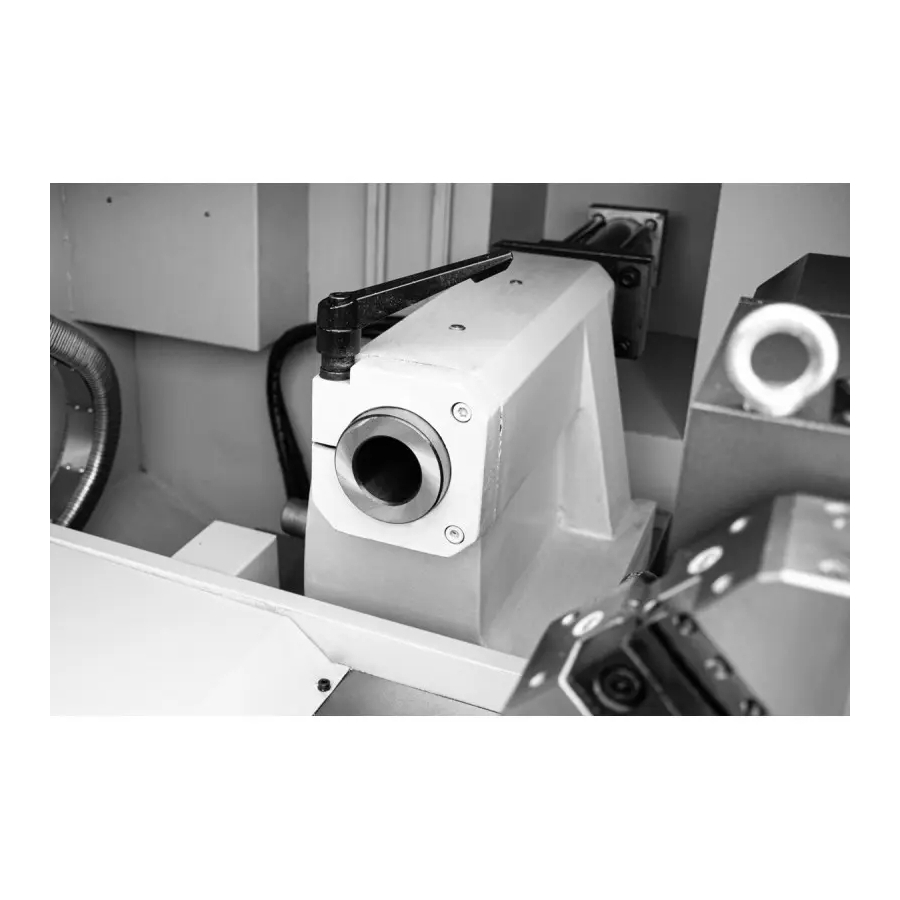

- Suport hidraulic: Cu o cursa maxima de 120 mm, sprijina sustinerea precisa a detaliilor.
- Mandrina hidraulica cu 3 falci: Ofera o fixare sigura a detaliilor, sporind eficienta in productia de serie.
- Servomotoare Siemens: Asigura miscari fluente si o exactitate ridicata a pozitionarii.
- Sistem automat de lubrifiere: Lubrifiere centrala pentru angrenaje si ghidaje, reducand uzura componentelor.
- Sistem de racire: Mentine temperatura optima, imbunatatind calitatea prelucrarii si durata de viata a sculelor.
- Iluminare halogena 24V: Asigura vizibilitatea excelenta a spatiului de lucru, sporind siguranta si precizia.
Precizia si eficienta muncii
Strungul numeric CKT 500x1000 ofera o precizie exceptionala prin controlul Siemens Sinumerik 808D si servomotoarele Siemens Ciclurile constante avansate, precum strunjirea transversala, conica, filetarea, taierea in profunzime si conturarea, simplifica programarea si reduc timpul de prelucrare. Rugozitatea de suprafata Ra1.6, viteza de deplasare a axelor X (8 m/min) si Z (10 m/min) si capacitatea de prelucrare a detaliilor cu diametru de pana la 500 mm si lungime de 1000 mm asigura calitate si eficienta ridicate.
Aplicatiile strungului CNC pentru metal CKT 500x1000
Strungurile CNC pentru metal precum CKT 500x1000 isi gasesc aplicabilitate in diverse sectoare industriale, inclusiv:
- Industria mecanica: Productia de arbori, bucse, flanse si elemente de precizie.
- Industria auto: Prelucrarea componentelor motoarelor, transmisiei si sistemelor de suspensie.
- Industria sculelor: Fabricarea de filete, caneluri si detaliilor cu geometrie complexa.
- Productia de serie si mici serii: Ideala pentru productia medie de serie si fabricarea rapida a pieselor unice in unitati de R&D.
Masina este alegerea perfecta pentru unitati care cauta un strung CNC versatil si fiabil.
Echipamente standard
- Control SIEMENS SINUMERIK 808 Advanced in limba polona
- Servomotoare Siemens
- Mandrina hidraulica cu 3 falci
- Cap de revolver cu 6 pozitii
- Set de falci moi
- Suport hidraulic
- Sistem de racire
- Sistem automat de lubrifiere a angrenajelor si sinelor
- Iluminare halogena 24V
- Instructiuni de utilizare in limba polona
- Declaratie CE
Echipamente optionale
- Control Siemens Sinumerik 828D
- Suport mobil
- Cap de revolver cu 8 pozitii
- Mandrina hidraulica
- Suport hidraulic
- Suport fix
- Sonda de scule
- Transportor de span
- Falci moi suplimentare
- Falci dure
- Mandrine pentru bucse
- Dispozitiv de prindere a pieselor prelucrate
- Alimentator de bara
- Suporturi de scule
- Software CAD/CAM
Parametrii tehnici
| Parametrii tehnici | |
| DIAMETRUL MAXIM DE STRUNJIRE | 500 mm |
| DIAMETRUL MAXIM DE STRUNJIRE PE PLACA GLISANTA | 280 mm |
| DISTANTA INTRE TEVI | 1000 mm |
| INTERVALUL VITEZEI DE ROTATIE A AXULUI | 200-1800 rpm (200-1200 cu pasaj de 91 mm) |
| PASAJUL AXULUI | 75 mm (optional 91 mm) |
| PUTEREA MOTORULUI | 7,5 kW / optional 11 kW |
| RUGOZITATEA SUPRAFETEI | Ra1.6 |
| NUMARUL DE SCULE | Cap de 6 unelte (optional 8) |
| DIMENSIUNEA SCULELOR | 25×25 mm |
| DIMENSIUNILE | 2355×1520×1860 mm |
| GREUTATE | 2900 kg |
Sistemul de control CNC - Siemens si Fanuc
Strungul CNC CKT 500x1000 ofera sisteme avansate de control CNC, cum ar fi Siemens Sinumerik 808D, Siemens Sinumerik 828D si Fanuc Oi-TF, care asigura precizie, fiabilitate si usurinta de utilizare:
SIEMENS SINUMERIK 808 Advanced
- Interfata intuitiva: Usor de utilizat, ideal pentru ateliere mai mici si utilizatori incepatori.
- Fiabilitate: Constructie robusta rezistenta la conditii industriale dificile.
- Economice: Dedicate aplicatiilor de baza in strunjire si frezare.
Siemens Sinumerik 828D
- Putere de calcul ridicata: Permite prelucrarea dinamica si gestionarea ciclurilor complexe.
- Integrare cu CAD/CAM: Faciliteaza colaborarea cu programele de proiectare.
- Functii avansate: Optimizarea traiectoriilor uneltelor si posibilitatea extinderii cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: Fiabilitate in productia de serie si operatiuni de lunga durata.
- Cicluri avansate de strunjire: Ideal pentru operatiuni de taiere precise, cum ar fi filetarea si canelarea.
- Utilizare intuitiva: Interfata clara care accelereaza programarea.
Descarcati instructiunile Siemens Sinumerik 828/840
Descarcati instructiunile SIEMENS SINUMERIK 808 Advanced
Incredere in experienta CORMAK
Cu peste 20 de ani de experienta in furnizarea masinilor industriale, CORMAK ofera strunguri CNC fiabile pentru metal si suport tehnic complet. Toate masinile noastre respecta standardele europene de siguranta, iar serviciul nostru profesional, in perioada de garantie si post-garantie, asigura continuitatea productiei.
- 16 ani de experienta in intretinerea sistemelor CNC Siemens.
- Pe o suprafata de depozitare de peste 15 000 m² asteapta aproximativ 12 000 de masini si echipamente.
- Oferim servicii profesionale de garantie si post-garantie.
- Alegand CORMAK, aveti certitudinea unei achizitii de la o companie poloneza cu certificari europene de siguranta.
Intrebati pentru detalii sau programati o prezentare a masinii! Contactati-ne
