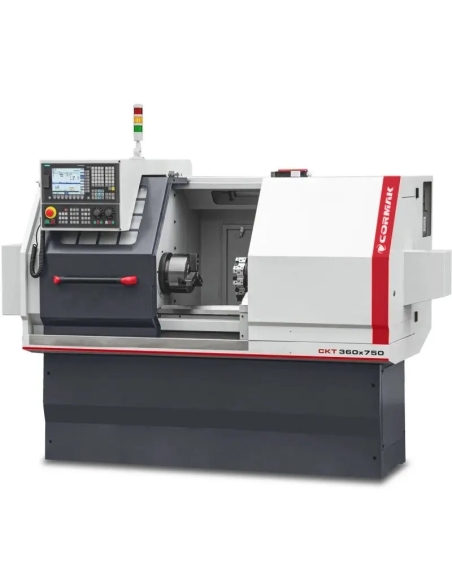

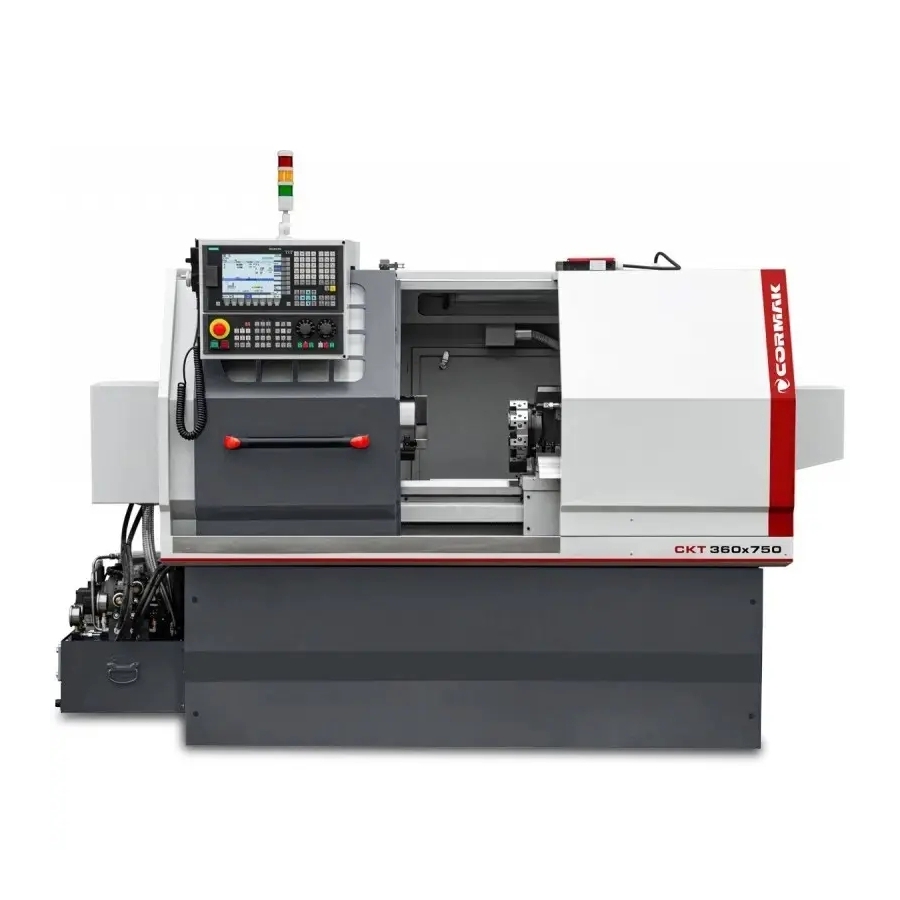

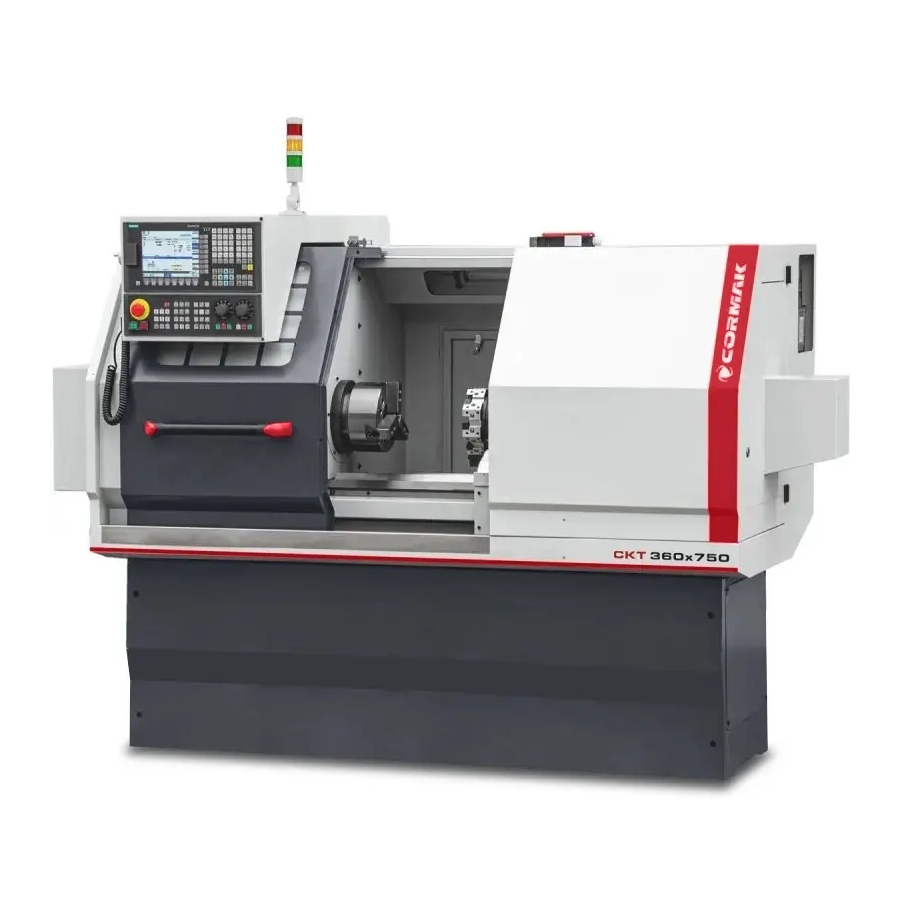

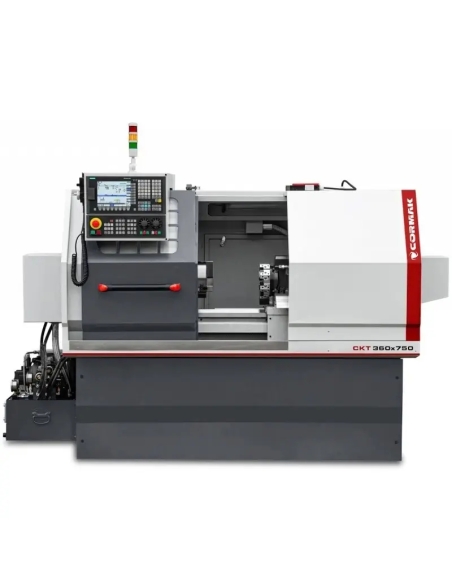

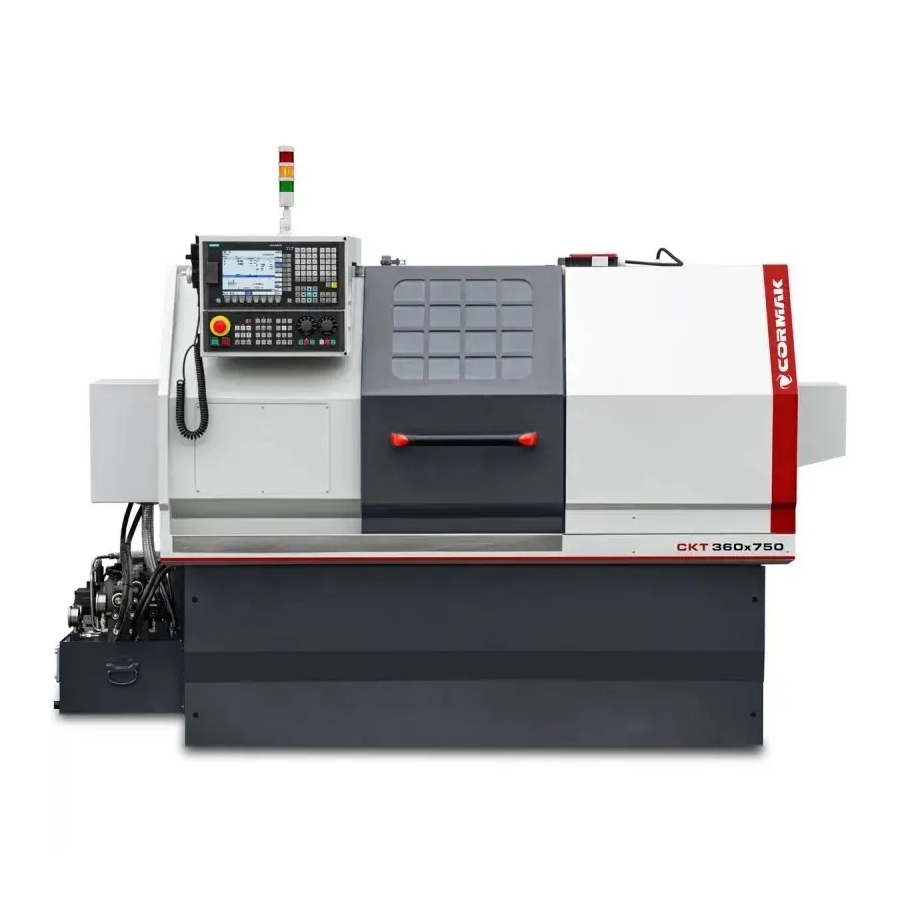

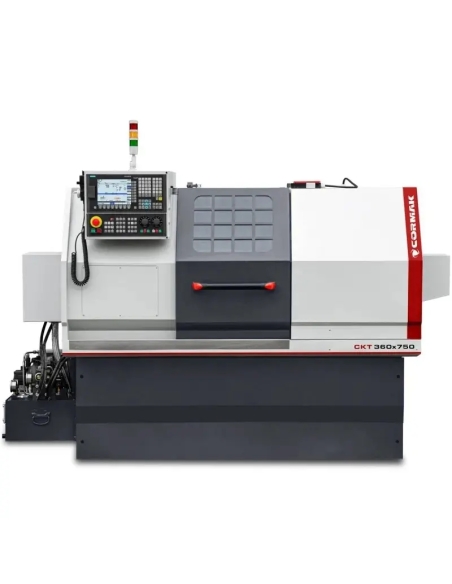

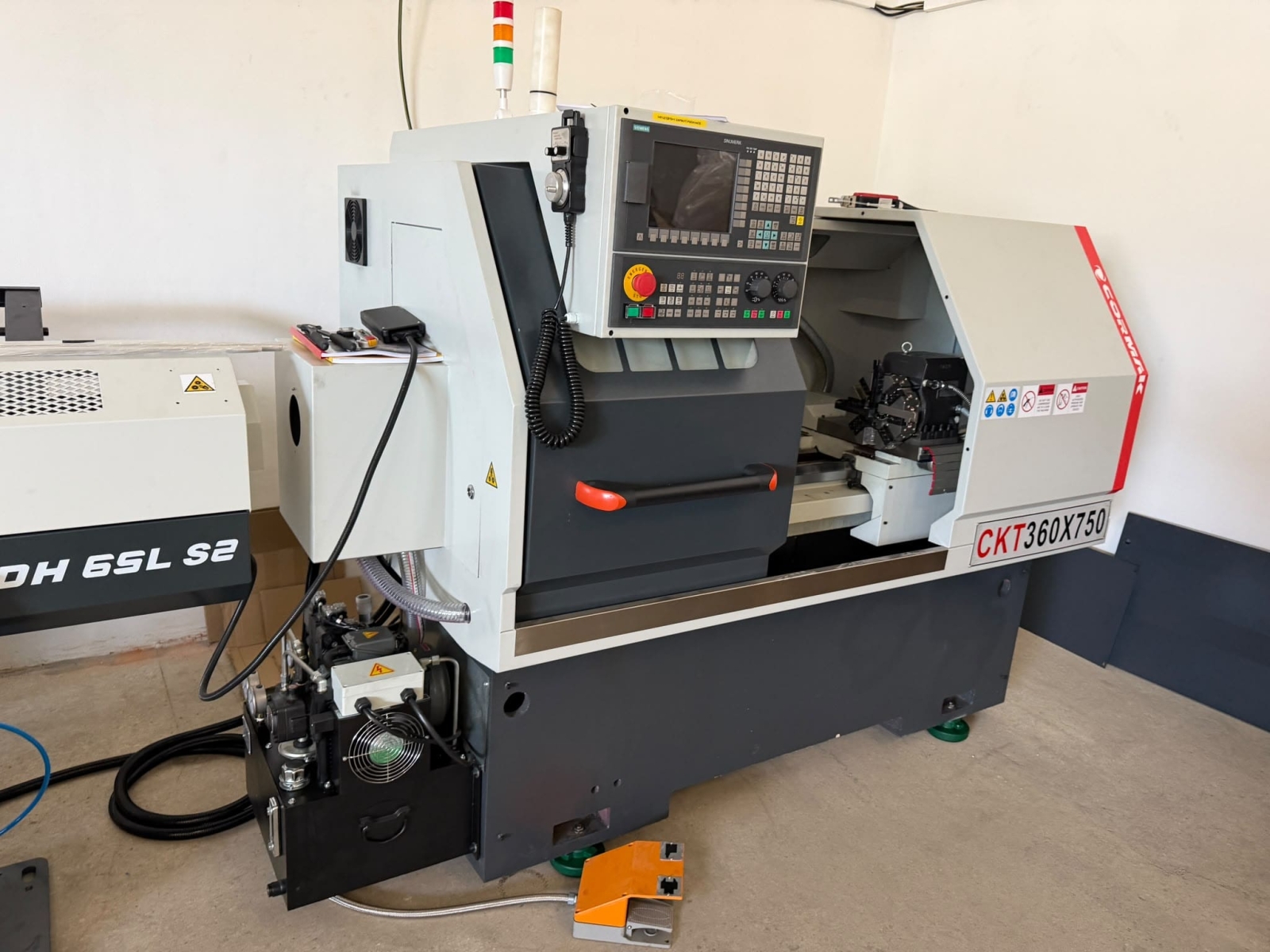

Strung CNC CORMAK 360 × 750 cu mandrină hidraulică și sistem Siemens Sinumerik
Strungul CNC CKT 360x750 este un strung numeric avansat, conceput pentru prelucrarea de precizie a pieselor metalice în unități de producție medii și mari. Echipat cu sistemul de comandă Siemens Sinumerik 808D și componente hidraulice, oferă productivitate ridicată și funcționare sigură.
Avantajele principale ale strungului CNC CKT 360x750
Strungul CNC CKT 360x750 este o soluție profesională pentru industrie, care îmbină tehnologia modernă cu o construcție robustă, fiind ideală pentru ateliere și fabrici care necesită prelucrare prin așchiere de înaltă precizie. Acest strung industrial permite operații complexe precum strunjirea, filetarea, canelarea sau găurirea, menținând o calitate excelentă a pieselor.
- Precizie ridicată: diametrul maxim de strunjire peste batiu este de 360 mm, iar peste suport de 150 mm. Alezajul arborelui principal este de 38 mm, cu opțiunea de 52 mm.
- Arbore principal flexibil: domeniul de turație 100-2000 rot/min și conul MK5 permit prelucrarea unei varietăți de materiale, de la oțel la aliaje ușoare.
- Comandă avansată: sistemul Siemens Sinumerik 808D în limba română, susținut de servomotoare Siemens, optimizează programarea și crește eficiența producției.
- Construcție rigidă: greutatea netă de 1500 kg și dimensiunile de 1820x1300x1600 mm asigură stabilitate la prelucrarea pieselor cu lungimea de până la 750 mm.
- Schimbare eficientă a sculelor: turela cu 6 poziții, opțional 8, pentru scule de 16x16 mm, opțional 20x20 mm, accelerează schimbarea sculelor și reduce timpul de ciclu.

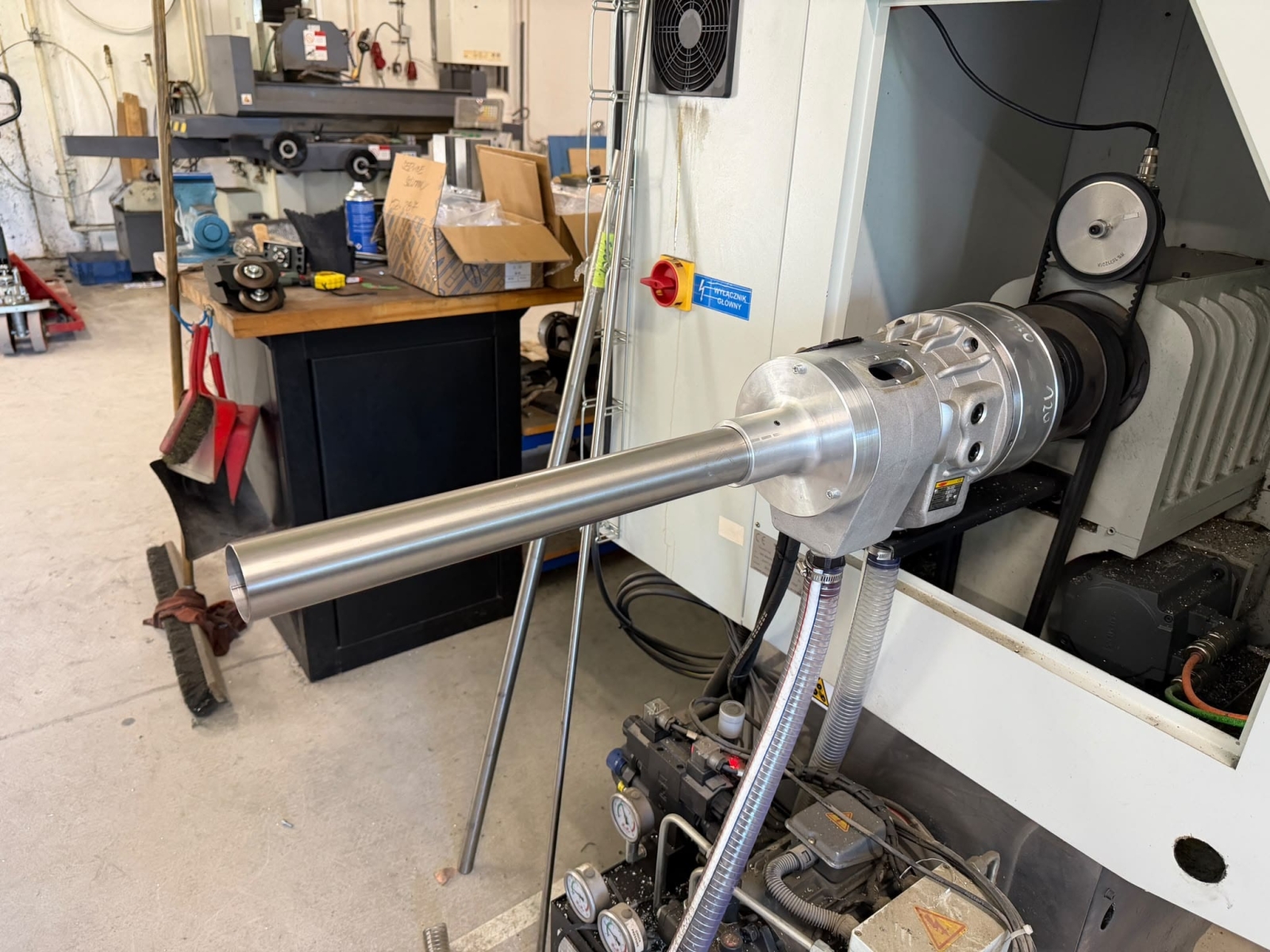

- Componente hidraulice: mandrina hidraulică cu 3 bacuri și contrapunctul hidraulic asigură prinderea rapidă și precisă a pieselor.
- Durabilitatea componentelor: sistemul automat de lubrifiere a angrenajelor și ghidajelor minimizează uzura și prelungește durata de viață a mașinii.
- Răcire optimă: sistemul de răcire protejează sculele și piesele, menținând o calitate ridicată a suprafeței și continuitatea lucrului.
- Utilizare versatilă: strungul este dedicat strunjirii de precizie în industria mecanică, auto și de scule.
- Eficiență energetică: motorul de 5,1 kW (S1) / 3,7 kW combină performanța ridicată cu un consum redus de energie.
- Posibilitate de personalizare: opțiunile precum sculele antrenate, comanda Fanuc Oi‑TF sau software-ul CAD/CAM permit adaptarea mașinii la cerințe specifice.
Construcția și tehnologia strungului CNC CKT 360x750
Strungul industrial CNC CKT 360x750 a fost proiectat pentru fiabilitate și precizie în medii de producție solicitante.
- Batiu solid: construcția rigidă, cu greutatea netă de 1500 kg, reduce vibrațiile și asigură stabilitate în prelucrare.
- Arbore principal performant: alezajul de 38 mm, opțional 52 mm, conul MK5 și turația de 100-2000 rot/min permit prelucrarea diverselor piese.

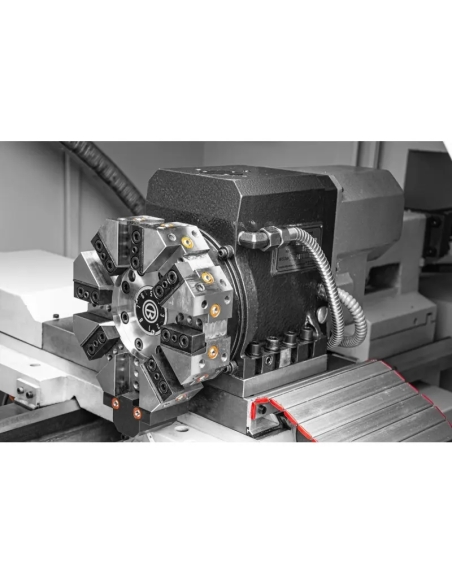

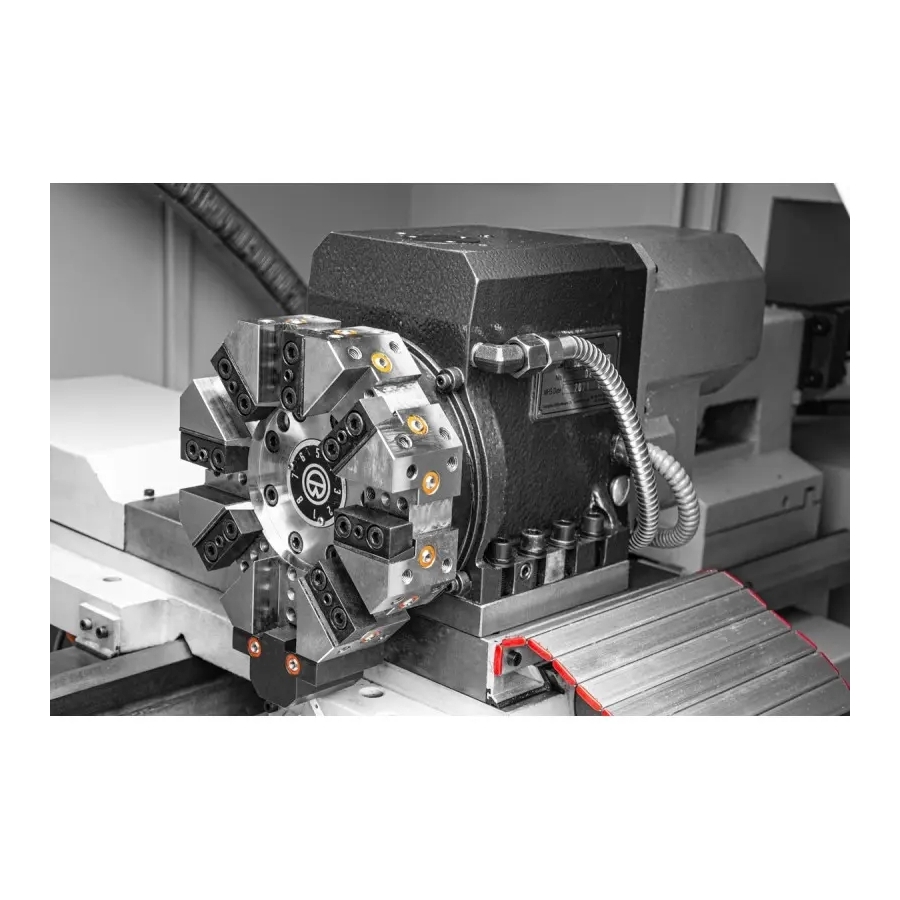

- Turelă revolver: 6 poziții, opțional 8, pentru scule de 16x16 mm, opțional 20x20 mm, oferă schimbarea rapidă a sculelor și flexibilitate operațională.

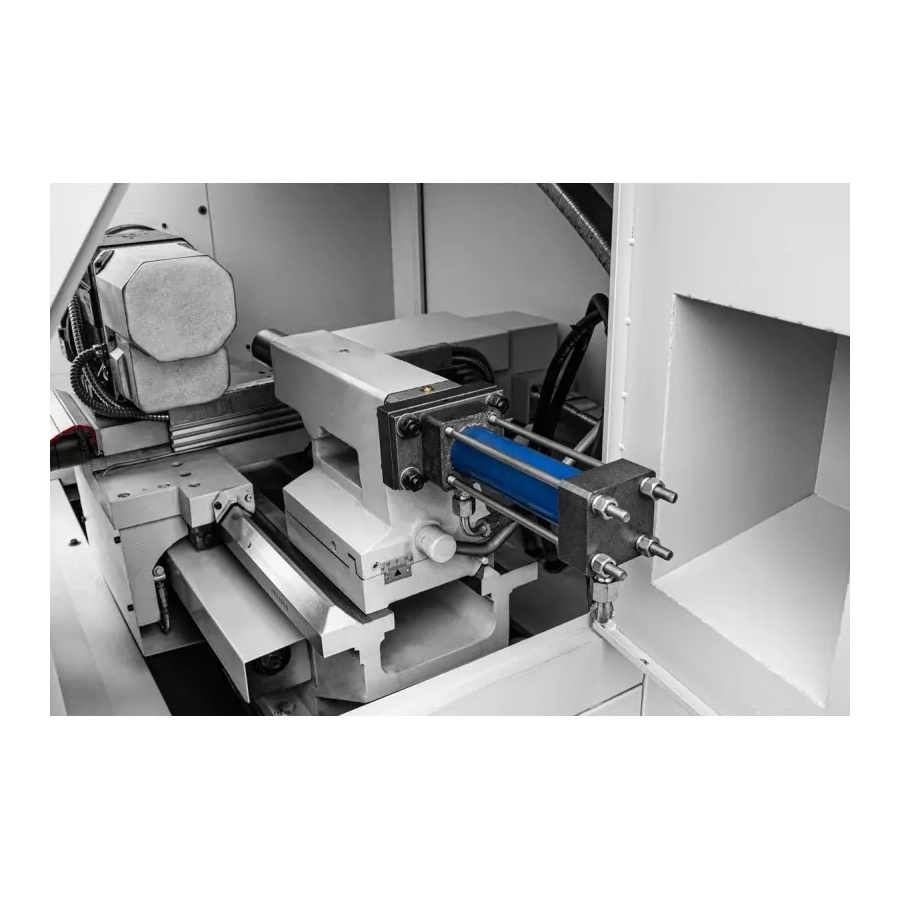

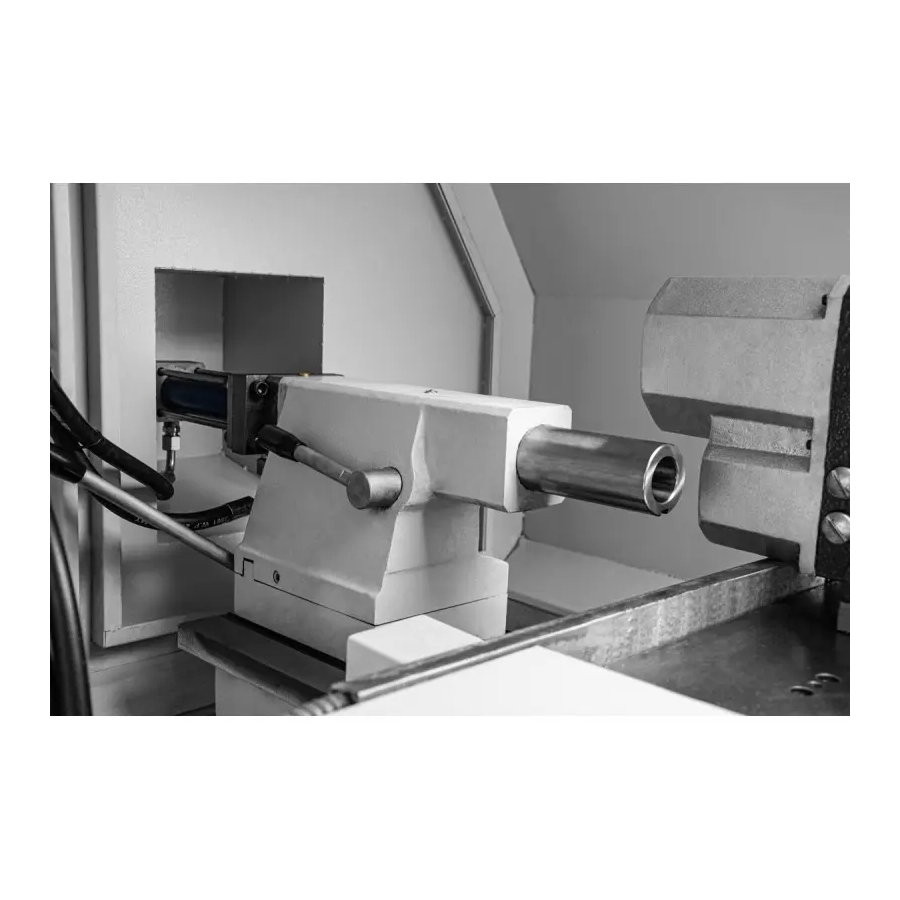

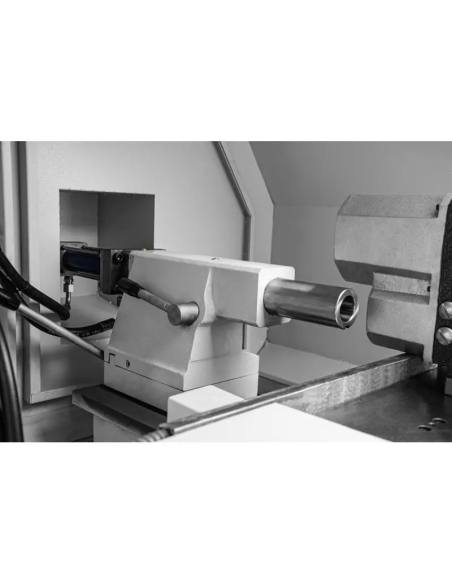

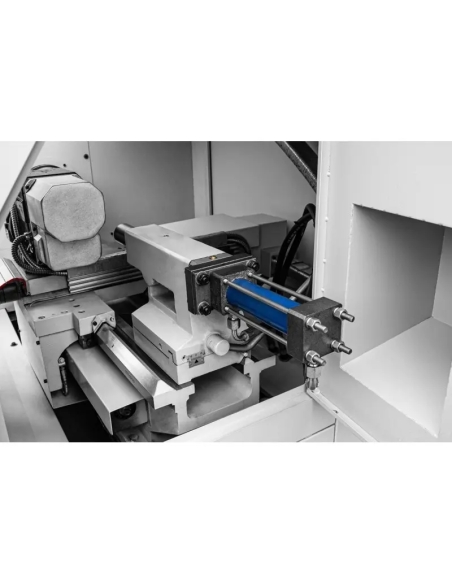

- Contrapunct hidraulic: conul MK3 și cursa maximă de 100 mm permit susținerea precisă a pieselor.

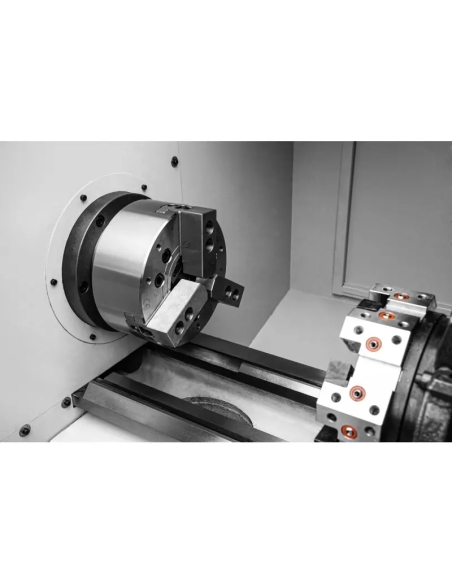

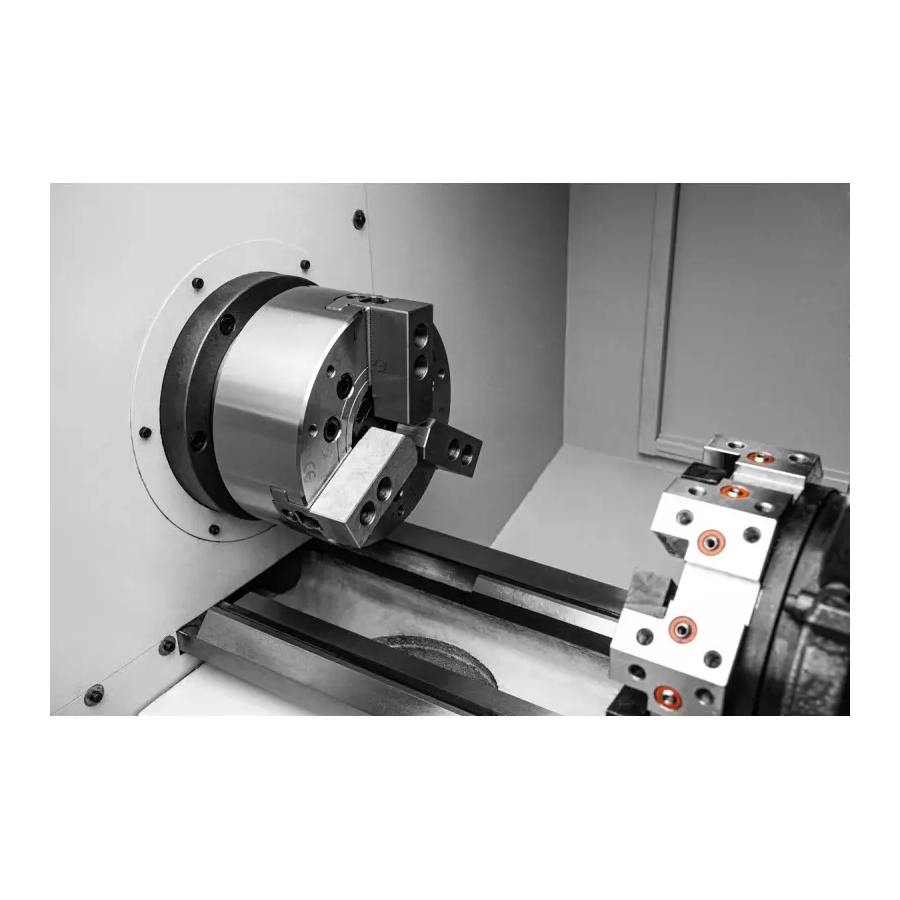

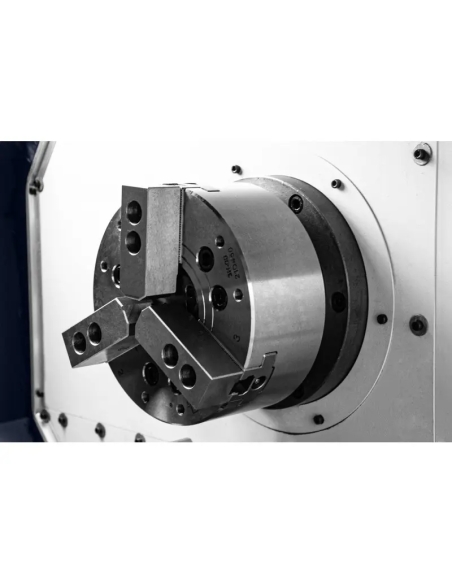

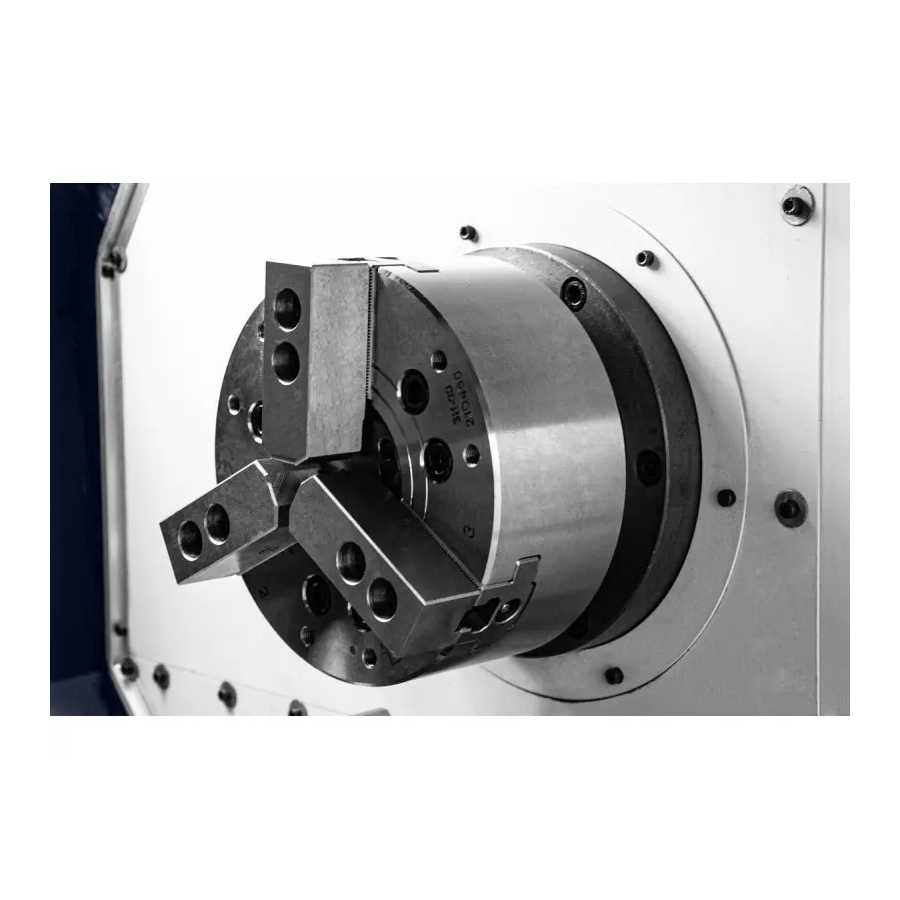

- Mandrină hidraulică: mandrina cu 3 bacuri asigură prinderea rapidă și sigură.

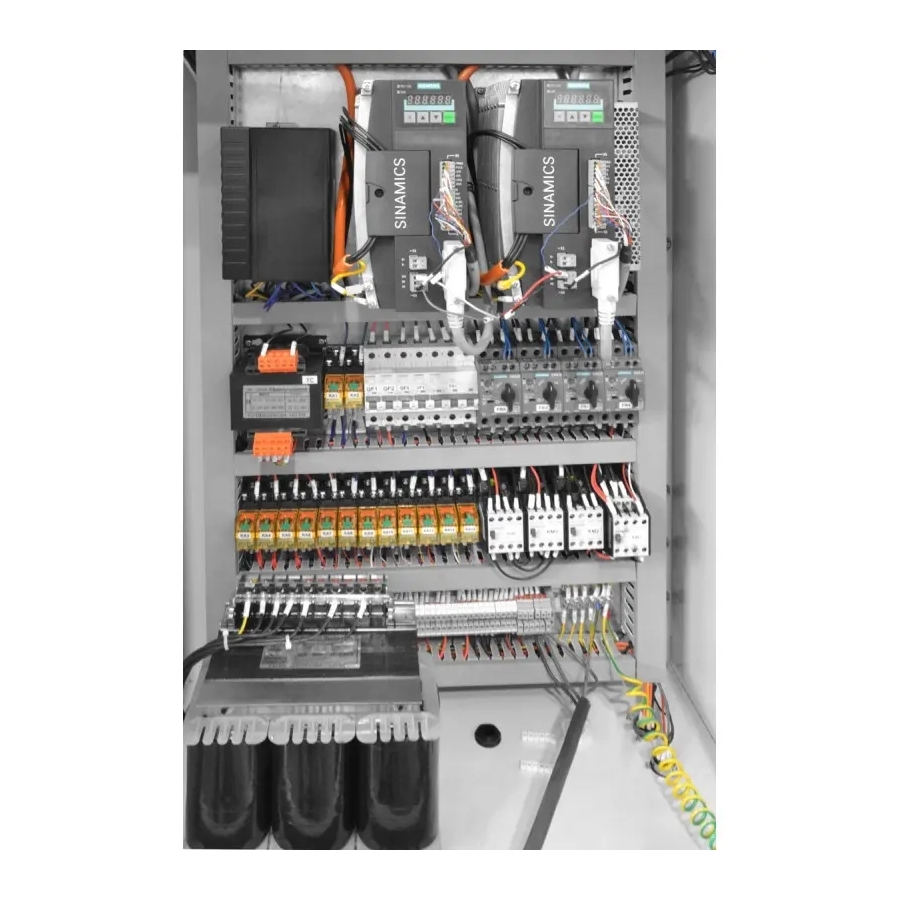

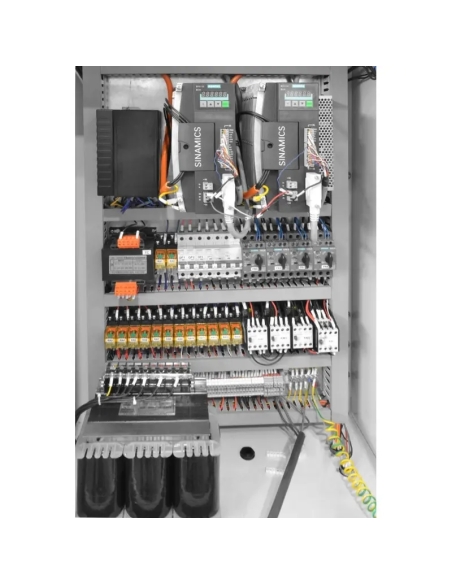

- Servomotoare Siemens: asigură mișcări fluide și precizie în poziționare.

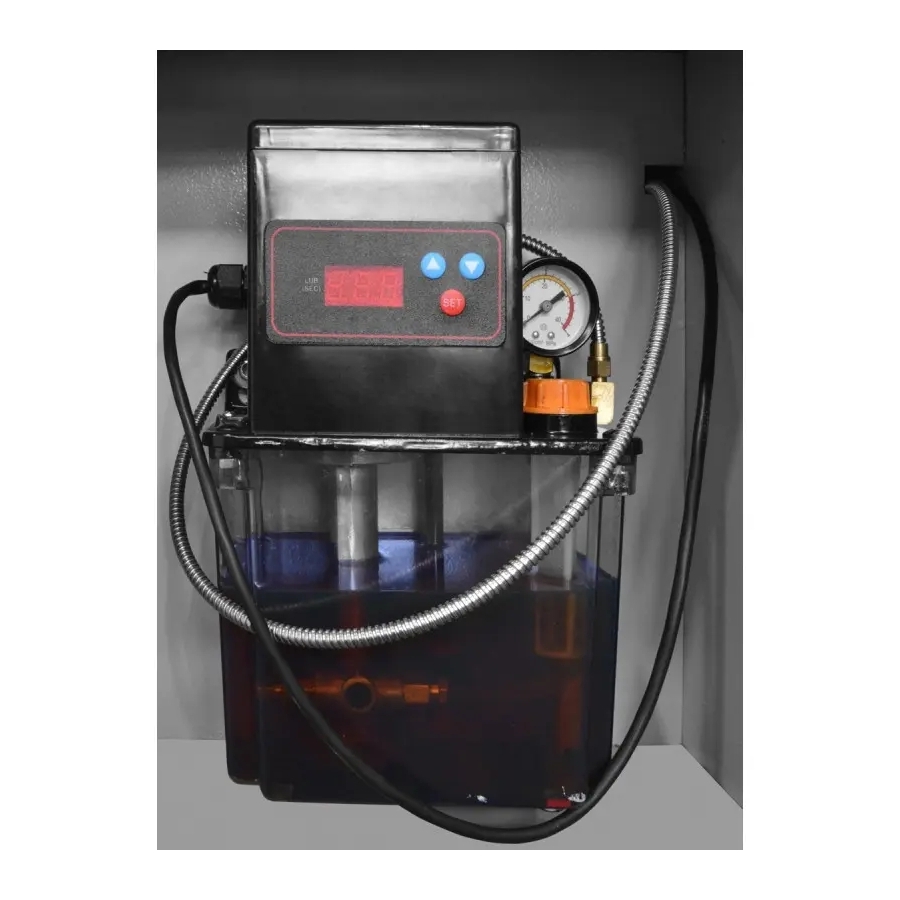

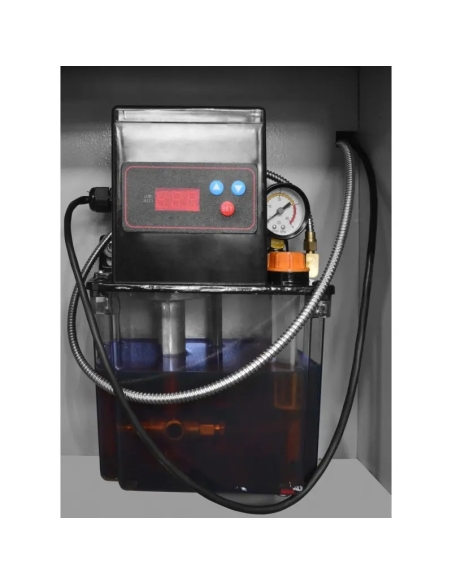

- Lubrifiere automată: lubrifierea centralizată a angrenajelor și ghidajelor reduce uzura componentelor.
- Sistem de răcire: menține temperatura optimă și îmbunătățește calitatea prelucrării și durata de viață a sculelor.
- Iluminare cu halogen: sistemul de 24V oferă vizibilitate în zona de lucru și crește siguranța și precizia.
Precizie și productivitate
Strungul numeric CKT 360x750 oferă precizie ridicată datorită comenzii Siemens Sinumerik 808D și servomotoarelor Siemens. Sistemul optimizează traiectoriile sculei și asigură exactitate la prelucrarea pieselor cu diametrul de până la 360 mm și lungimea de 750 mm. Schimbarea rapidă a sculelor și ciclurile avansate de strunjire reduc timpul de producție și cresc eficiența.
Aplicații pentru strungul CNC CKT 360x750
Strungurile CNC pentru metal precum CKT 360x750 sunt utilizate în multiple sectoare industriale.
- Industria mecanică: producția de arbori, bucșe, flanșe și elemente de precizie.
- Industria auto: prelucrarea componentelor pentru motoare, transmisii și sisteme de suspensie.
- Industria de scule: realizarea de filete, caneluri și piese cu geometrii complexe.
- Serii și prototipuri: producție de serie medie și prototipare în centre R&D.
Mașina este destinată unităților care necesită un strung CNC versatil și fiabil.
Echipare standard
- Comandă SIEMENS SINUMERIK 808 Advanced în limba română
- Servomotoare Siemens
- Mandrină hidraulică cu 3 bacuri
- Turelă revolver cu 6 poziții
- Set de bacuri moi
- Contrapunct hidraulic cu con MK3
- Sistem de răcire
- Sistem automat de lubrifiere pentru angrenaje și ghidaje
- Iluminare cu halogen 24V
- Documentație tehnică și de exploatare (DTR) în limba română
- Declarație de conformitate CE
Echipare opțională

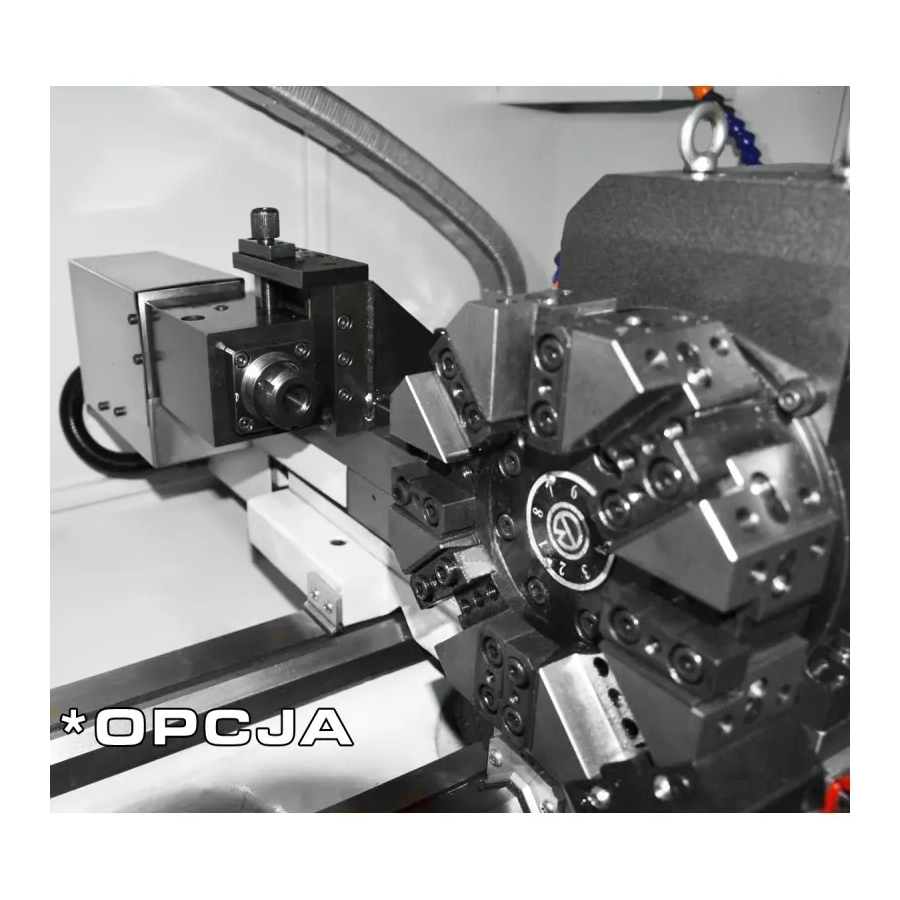

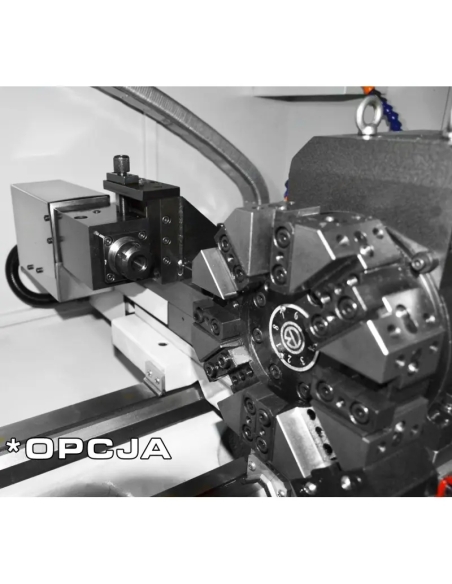

- Scule antrenate
- Bacuri moi suplimentare
- Turelă revolver cu 8 poziții
- Bacuri dure
- Mandrine/portscule
- Manipulator pentru piese prelucrate

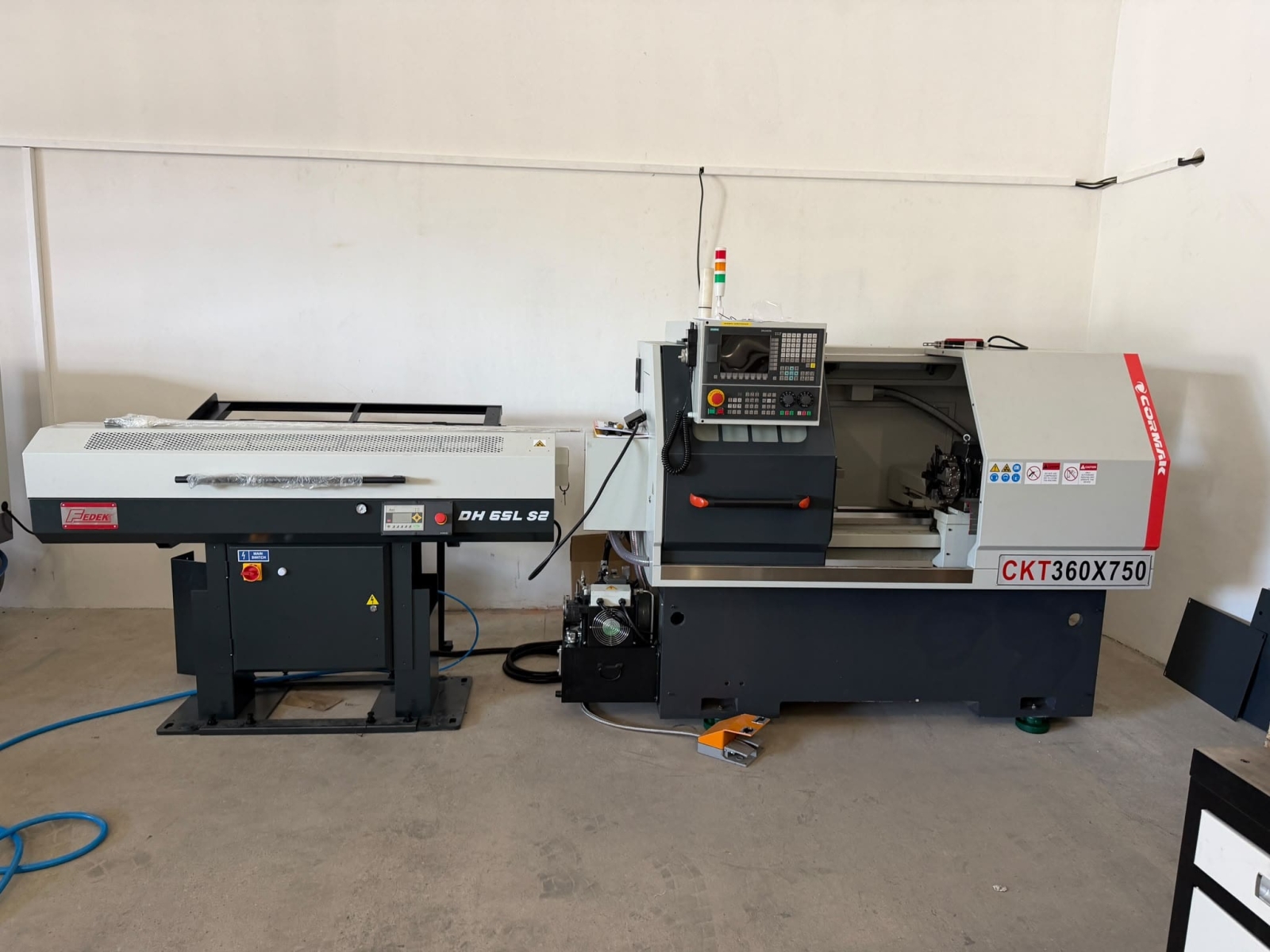

- Încărcător de bară
- Portscule
- Software CAD/CAM
Parametri tehnici
| Diametrul de strunjire peste batiu | 360 mm |
| Diametrul de strunjire peste suport | 150 mm |
| Distanța între vârfuri | 750 mm |
| Turația arborelui principal | 100-2000 rot/min |
| Alezajul arborelui principal | 38 mm (opțiune 52 mm) |
| Conul arborelui principal | MK5 |
| Număr de scule | 6 (opțiune 8) |
| Dimensiunea sculelor | 16x16 mm (opțiune 20x20 mm) |
| Conul contrapunctului | MK3 |
| Cursa maximă a contrapunctului | 100 mm |
| Puterea motorului | 5,1 kW (S1) / 3,7 kW |
| Dimensiuni | 1820x1300x1600 mm |
| Greutate netă | 1500 kg |
Sisteme de comandă CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi‑TF
Strungurile CNC 360x750 sunt echipate cu sisteme profesionale de comandă de la producători recunoscuți precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru cerințe variate de producție, de la operații simple la procese complexe de prelucrare.

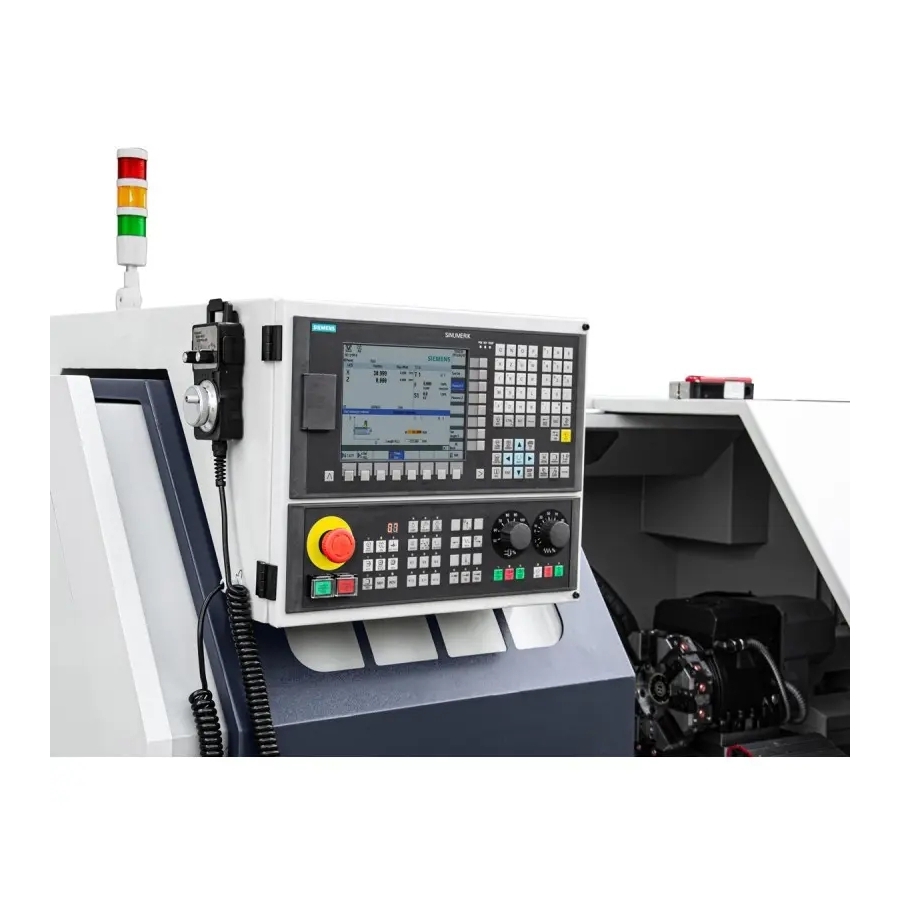

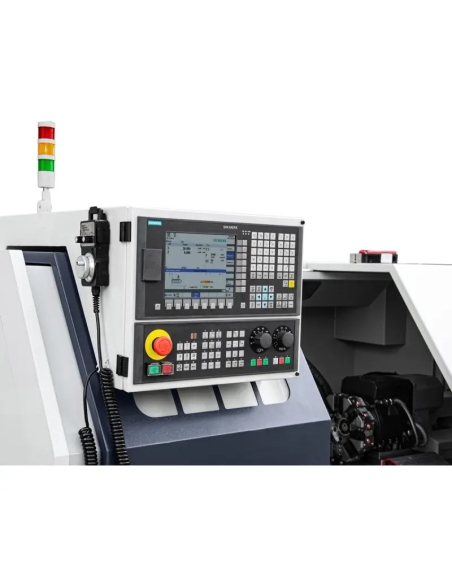

Siemens Sinumerik 808D – comandă CNC compactă
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, fiind potrivită pentru unități mici și medii.
- Operare intuitivă: interfața grafică și funcția Teach‑In simplifică programarea și reduc timpul de instruire al operatorilor.
- Fiabilitate ridicată: construcția robustă și rezistentă la praf și umiditate asigură stabilitate în condiții dificile de atelier.
- Compatibilitate: sistemul este dedicat mașinilor cu cerințe standard și permite integrarea facilă a servomotoarelor SIEMENS.
- Consum redus: sistemul are un consum redus de energie și cerințe minime de întreținere.
Comenzi CNC – Siemens și Fanuc
Strungul CNC 360x750 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi‑TF, care asigură precizie, fiabilitate și ușurință în utilizare.
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: este ușor de utilizat și potrivită pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcția este rezistentă la condiții industriale solicitante.
- Aplicații de bază: sistemul este dedicat operațiilor de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
- Integrare cu CAD/CAM: facilitează utilizarea împreună cu software-ul de proiectare.
- Funcții avansate: optimizează traiectoriile sculei și permite extinderea cu module suplimentare.
Fanuc Oi‑TF
- Stabilitate: oferă fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate: sistemul este potrivit pentru operații de așchiere de precizie, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
