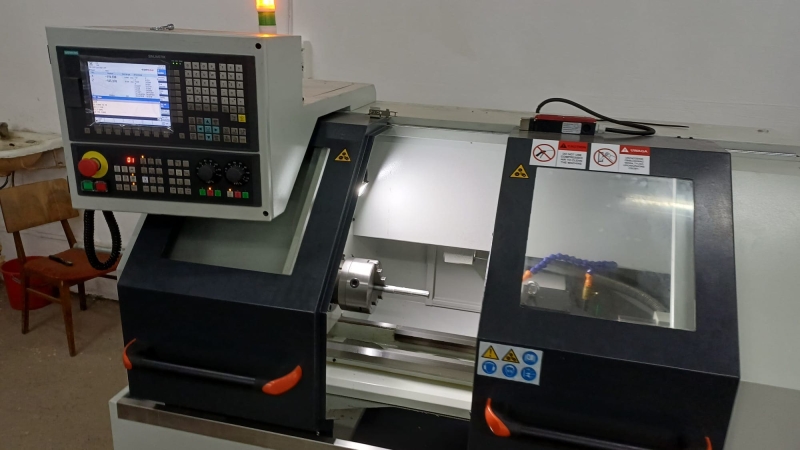

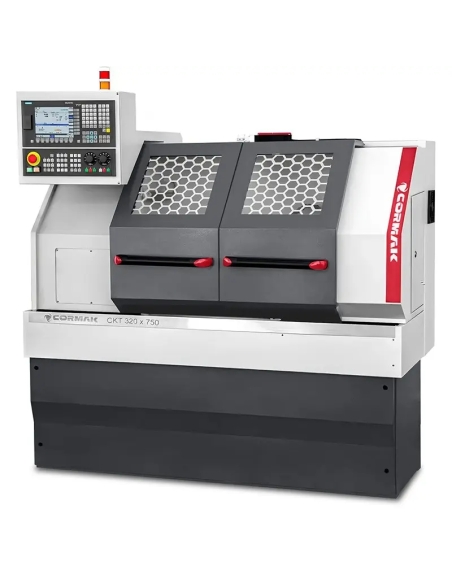

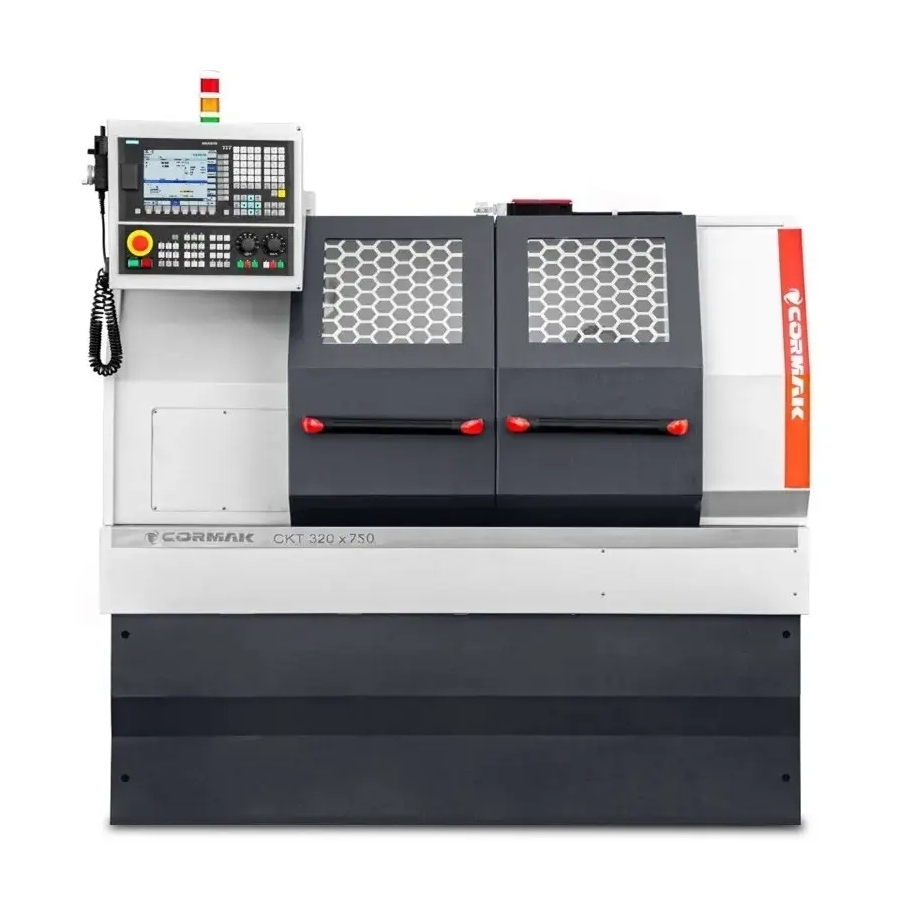

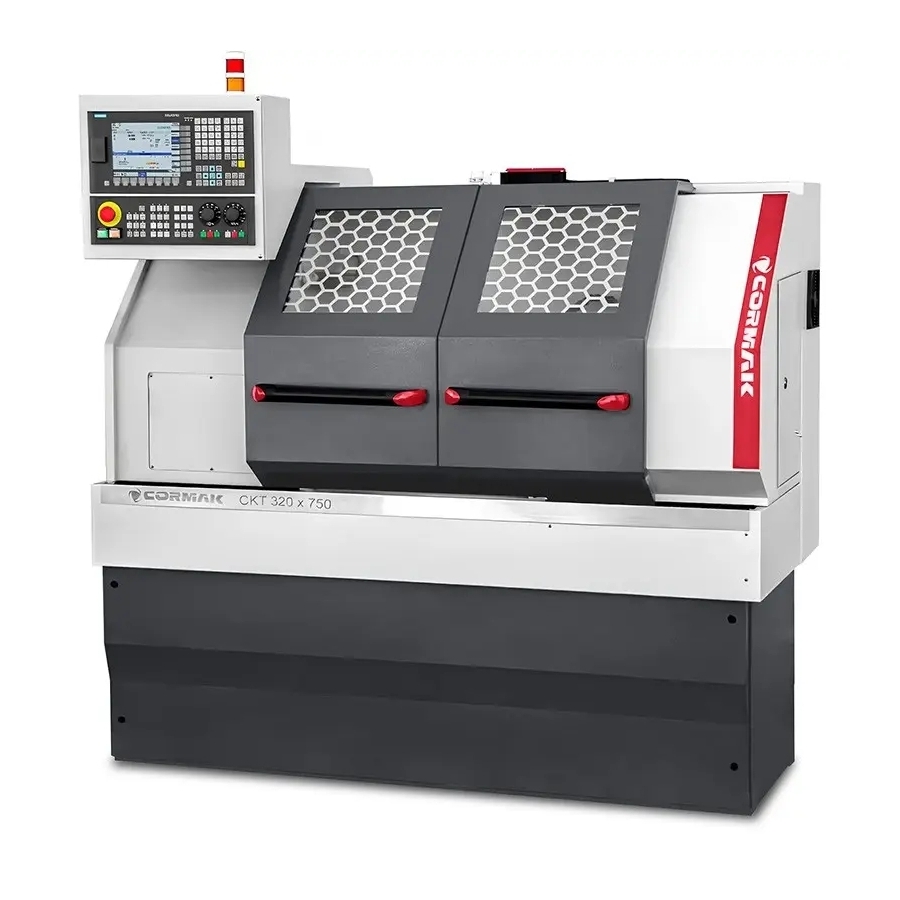

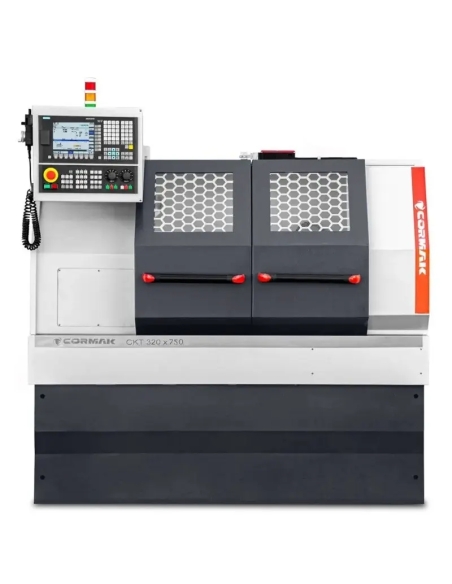

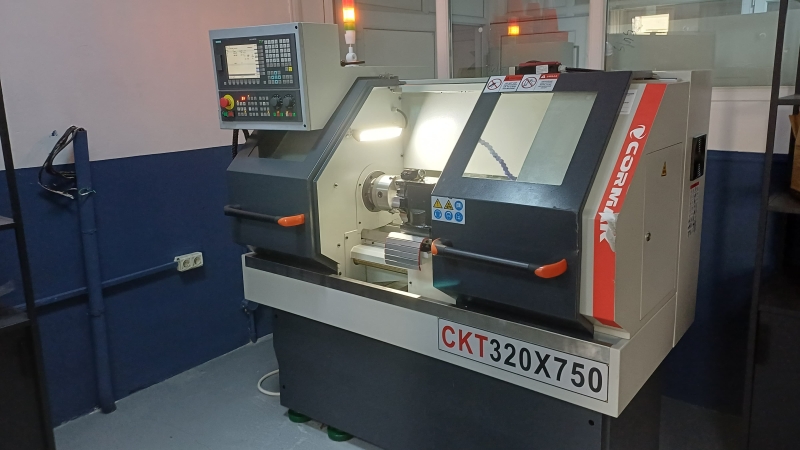

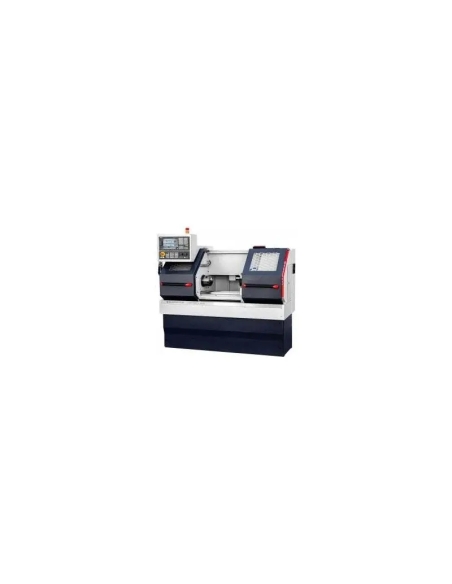

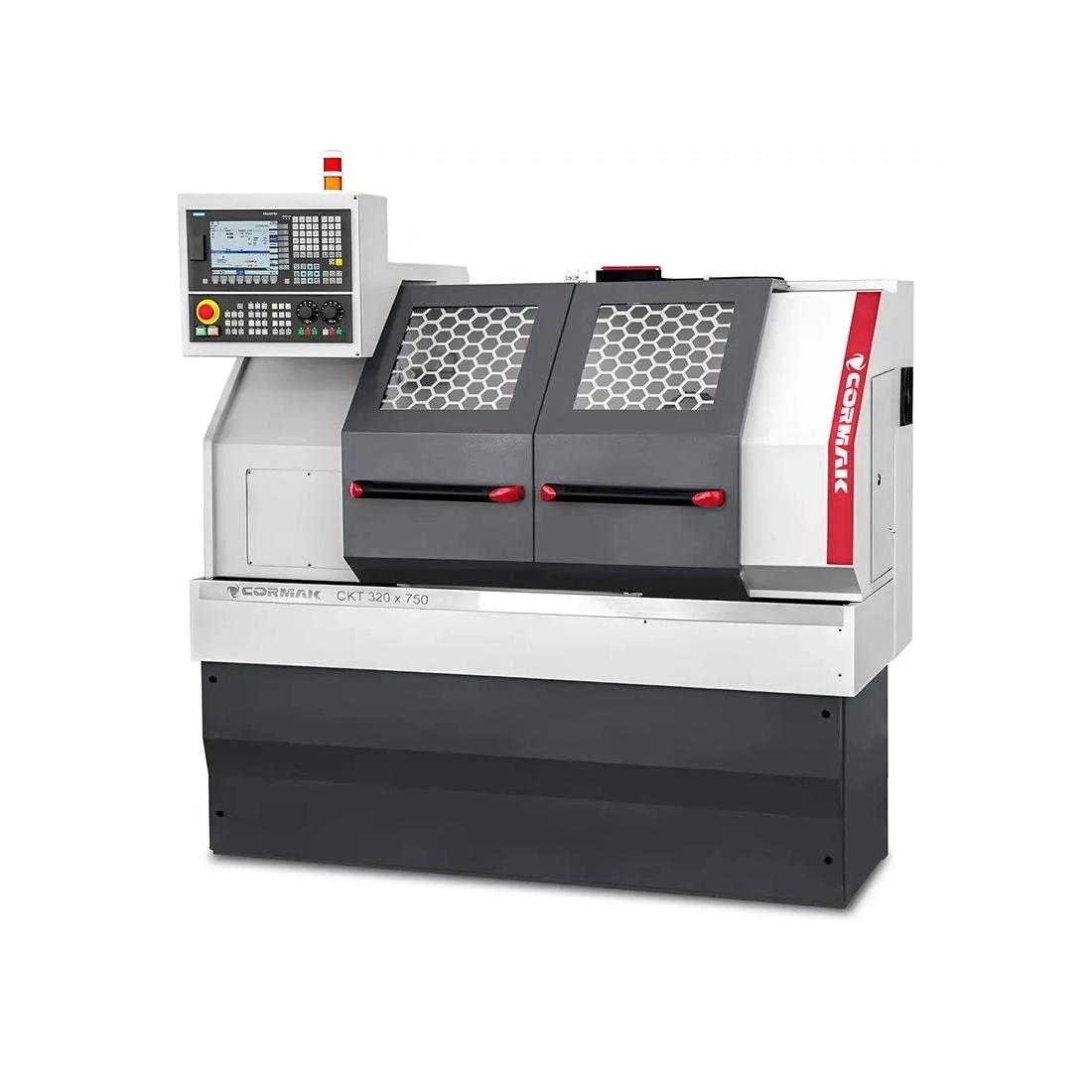

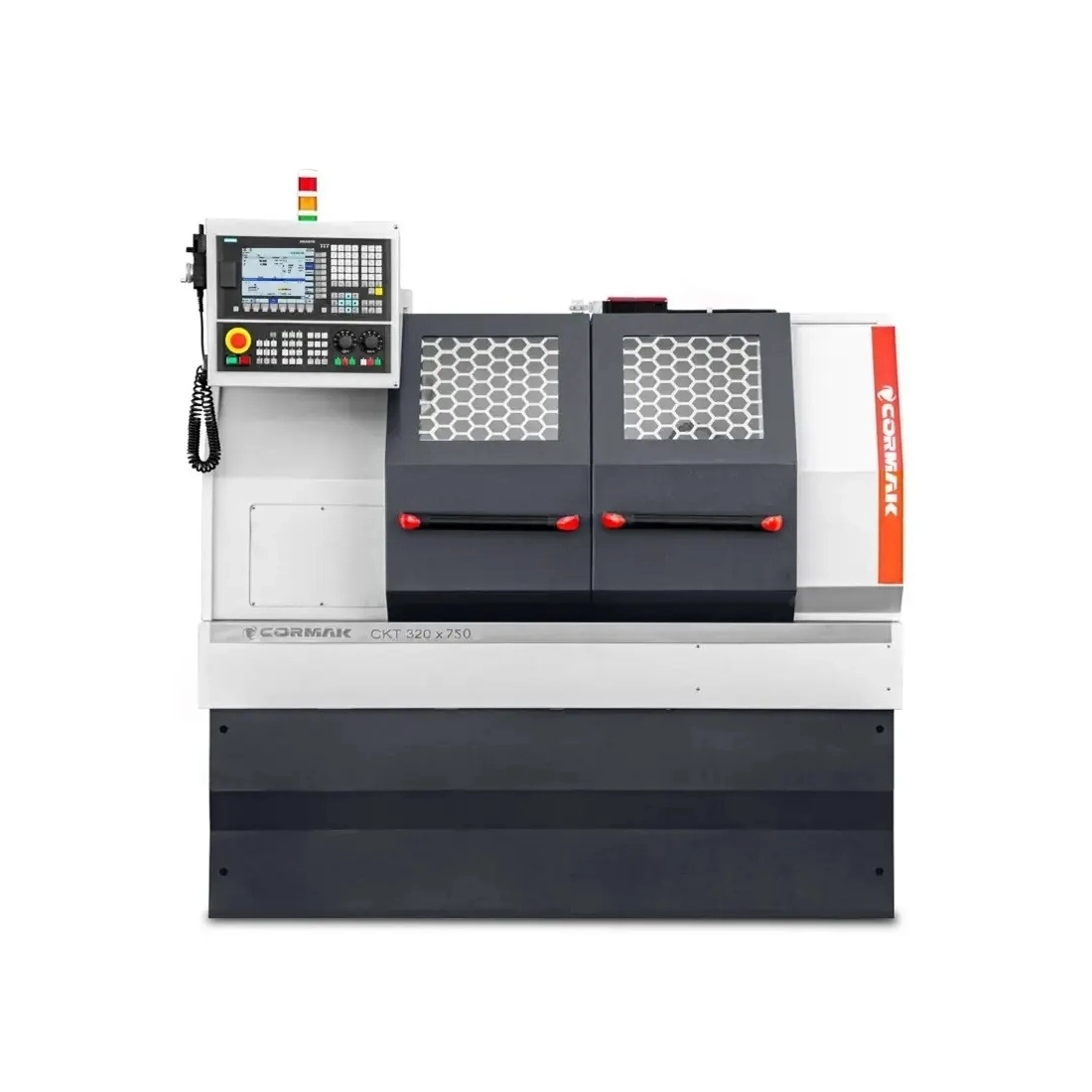

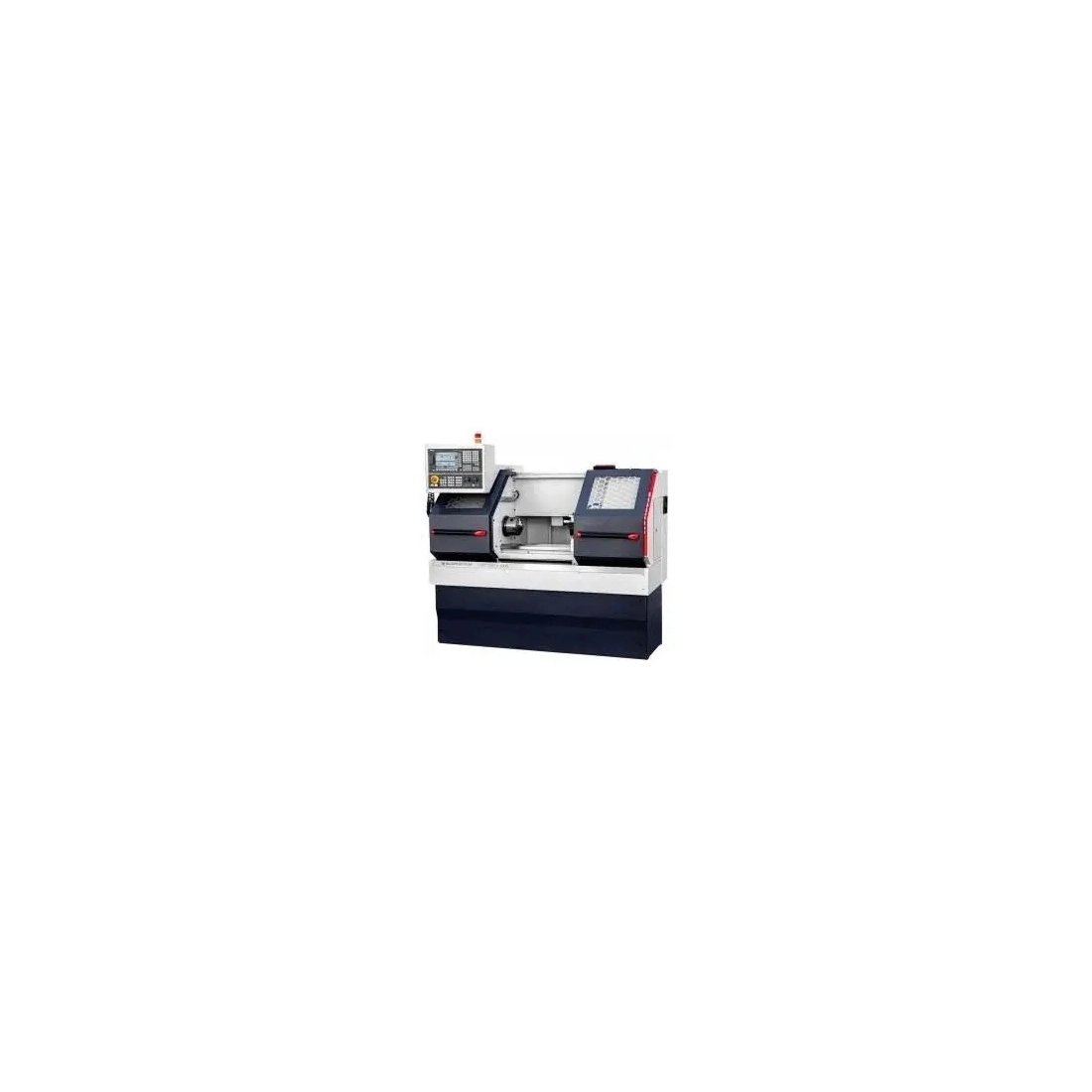

Strungul CNC CKT 320x750 este un strung numeric avansat destinat prelucrarii precise a pieselor metalice in fabricile de productie medii si mari. Dotat cu sistemul de control Siemens Sinumerik 808D, ofera o performanta ridicata si flexibilitate in operare.

Principalele avantaje ale strungului CNC CKT 320x750

Strungul CNC pentru metal CKT 320x750 combina tehnologia avansata cu o constructie solida, asigurand fiabilitate si precizie in medii industriale solicitante. Ca un strung industrial versatil, permite realizarea operatiunilor complexe de taiere, cum ar fi strunjirea, filetarea, canelarea sau gaurirea, mentinand cea mai inalta calitate a pieselor. Beneficiile sale cheie includ:

• Inalta precizie a prelucrarii: Diametrul maxim de strunjire deasupra bancii este 320 mm si deasupra suportului 90 mm (optiunea 135 mm), cu un orificiu al arborelui de 60 mm si un diametru maxim al arborelui in orificiu de 44 mm, garantand acuratetea in diverse sarcini.
• Arbore flexibil: O gama de viteze de 100-2500 rot/min cu capat MK5 permite prelucrarea unei game largi de materiale, de la otel la aliaje usoare.
• Sistem de control avansat: Sistemul Siemens Sinumerik 808D in limba poloneza, sustinut de motoare servodrive Siemens, asigura programare intuitiva si optimizarea proceselor.
• Constructie rigida: Greutatea neta de 1040 kg (brut 1300 kg) si dimensiunile de 2370x1420x2000 mm asigura stabilitate in prelucrarea pieselor de pana la 750 mm lungime.
• Eficienta in schimbarea uneltelor: Capul revolver cu 6 pozitii (optiunea 4 sau 8) cu unelte 16x16 mm accelereaza schimbarea uneltelor, minimizand ciclul de productie.
• Durabilitate componentelor: Sistemul automat de ungere a angrenajelor si ghidajelor reduce uzura, prelungind durata de viata a masinii.
• Racire optima: Sistemul de racire asigura stabilitate termica, protejand uneltele si piesele in timpul prelucrarii intensive.
• Versatilitate in aplicatii: Ideal pentru strunjirea precisa a pieselor din sectorul industrial mecanic, auto si de scule.
• Economicitate in exploatare: Motorul cu putere de 5,1 kW (S1) / 3,7 kW combina o eficienta ridicata cu un consum redus de energie.
• Posibilitate de personalizare: Un set bogat de optiuni, precum controlul Fanuc, mandrina hidraulica sau software CAD/CAM, permite adaptarea masinii la nevoi specifice.

Constructia si tehnologia strungului CNC CKT 320x750

Constructia se bazeaza pe un pat masiv din fonta, proiectat pentru absorbtia eficienta a vibratiilor, ceea ce se traduce prin stabilitate ridicata si rezultate constante in timp. Ghidajele calite inductiv si rectificate cu precizie asigura miscari line ale axelor, mentinand tolerantele chiar si in regim de lucru intensiv.

Strungul industrial CNC CKT 320x750 este proiectat pentru fiabilitate si precizie in conditii productionale dificile. Elementele cheie ale constructiei includ:

• Baza solida a masinii: Constructia rigida cu o greutate neta de 1040 kg minimizeaza vibratiile, asigurand stabilitate in timpul prelucrarii.

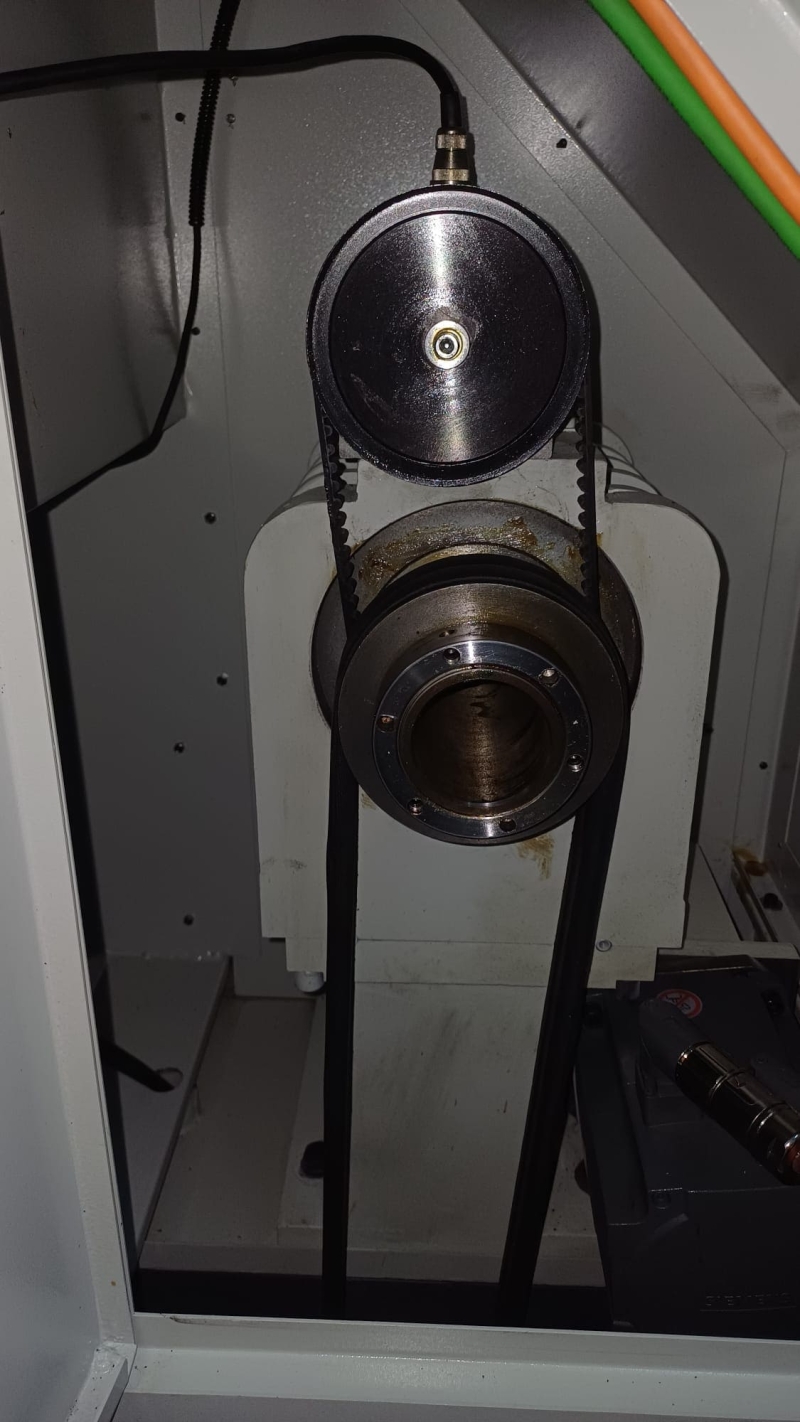

• Arbore de inalta performanta: Orificiu de 60 mm cu un diametru maxim al arborelui de 44 mm, capat MK5 si viteza de 100-2500 rot/min permit prelucrarea diverselor piese.

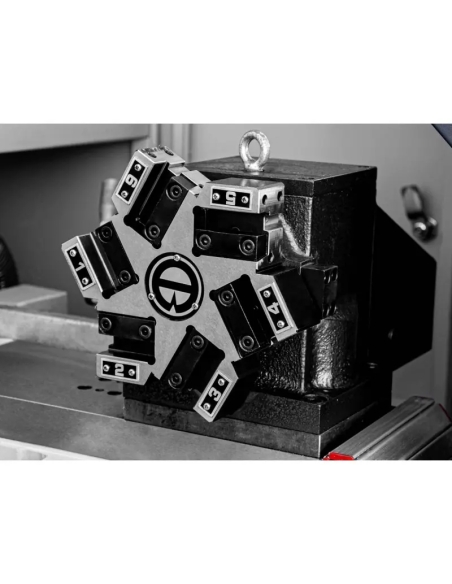

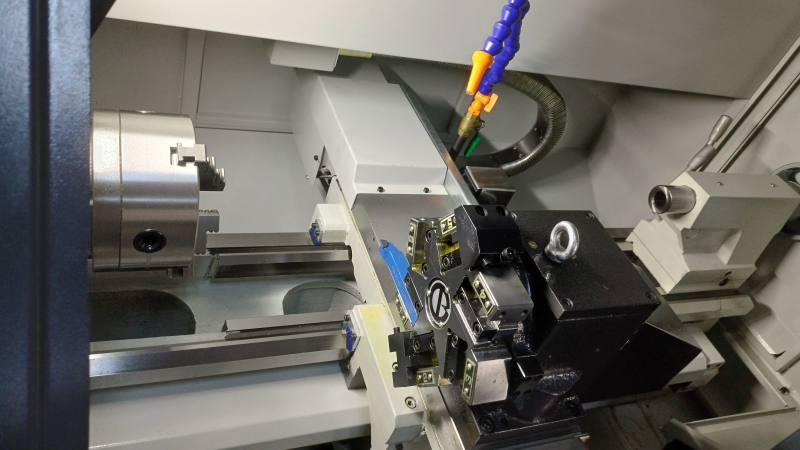

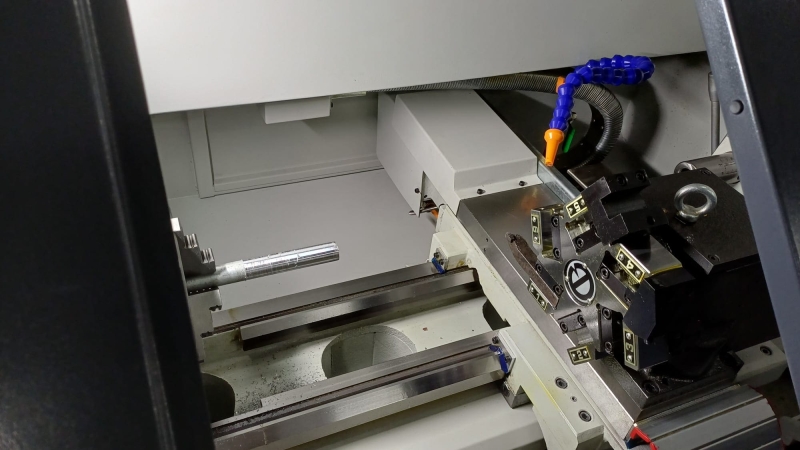

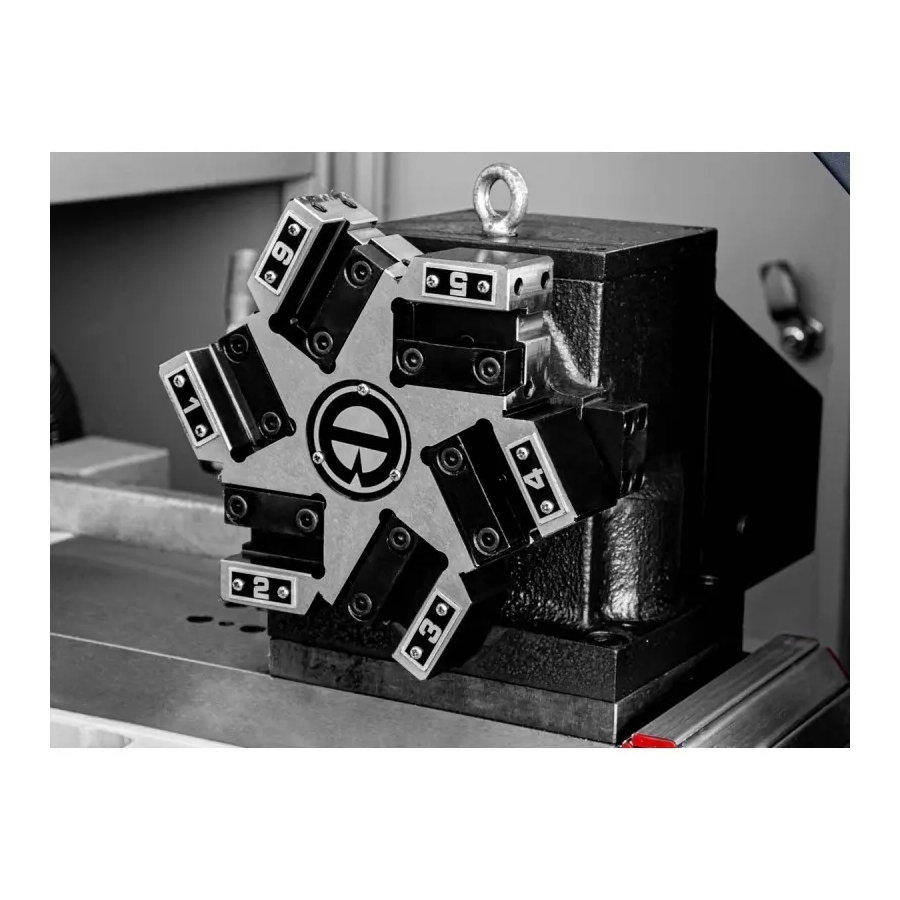

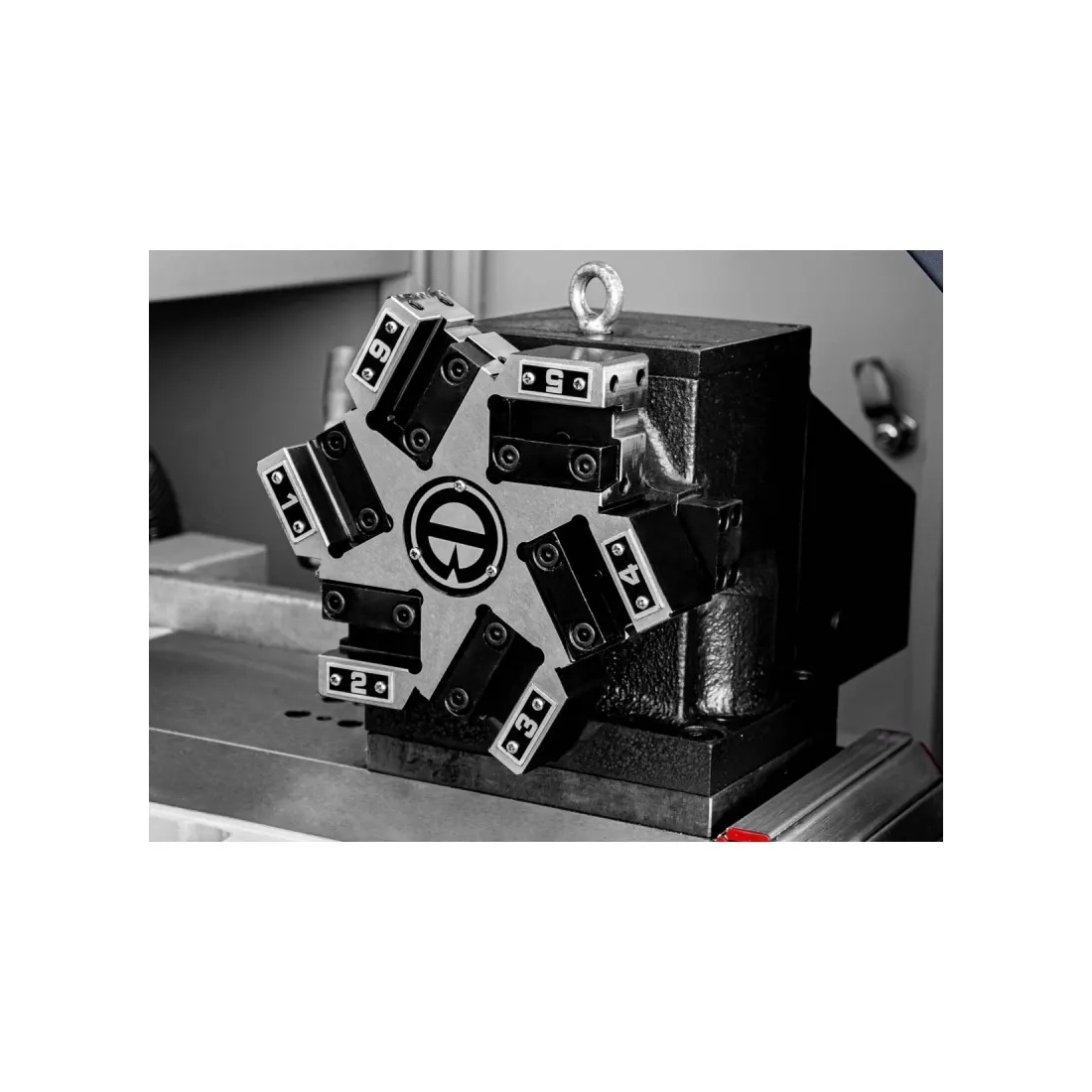

• Cap revolver: Cu 6 pozitii (optiunea 4 sau 8) pentru unelte 16x16 mm asigura schimbarea rapida a uneltelor si flexibilitate in operatii.

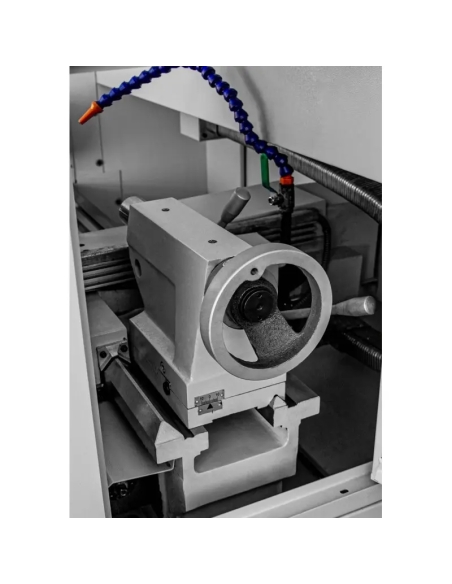

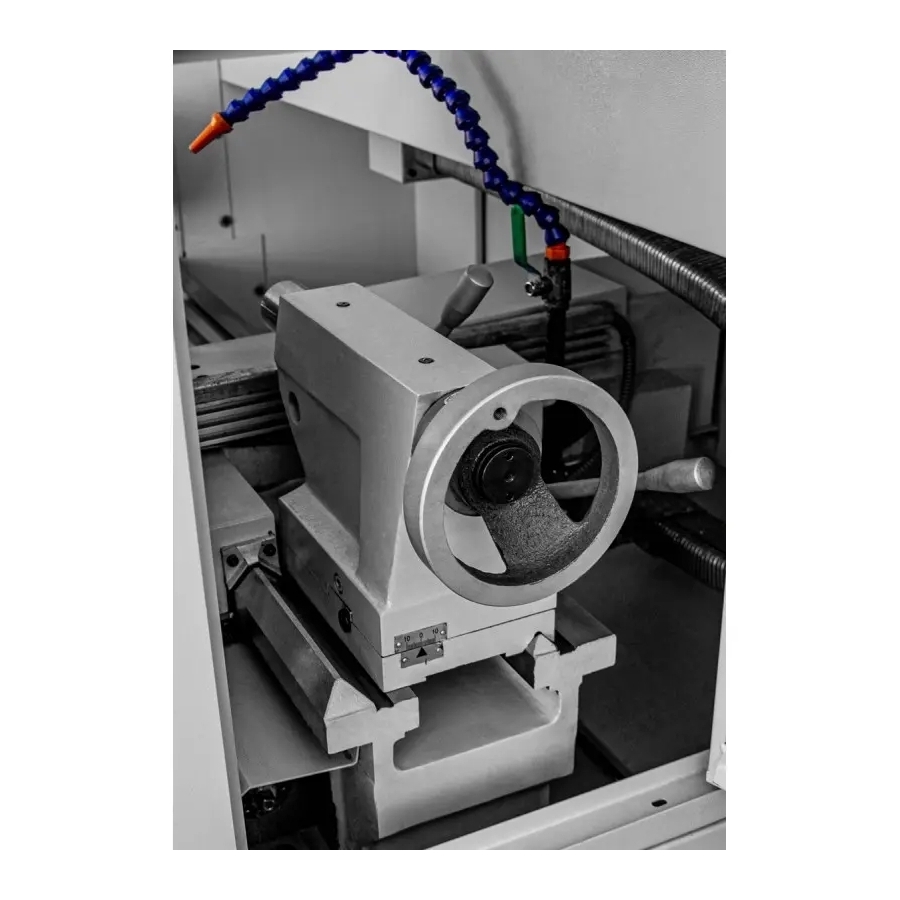

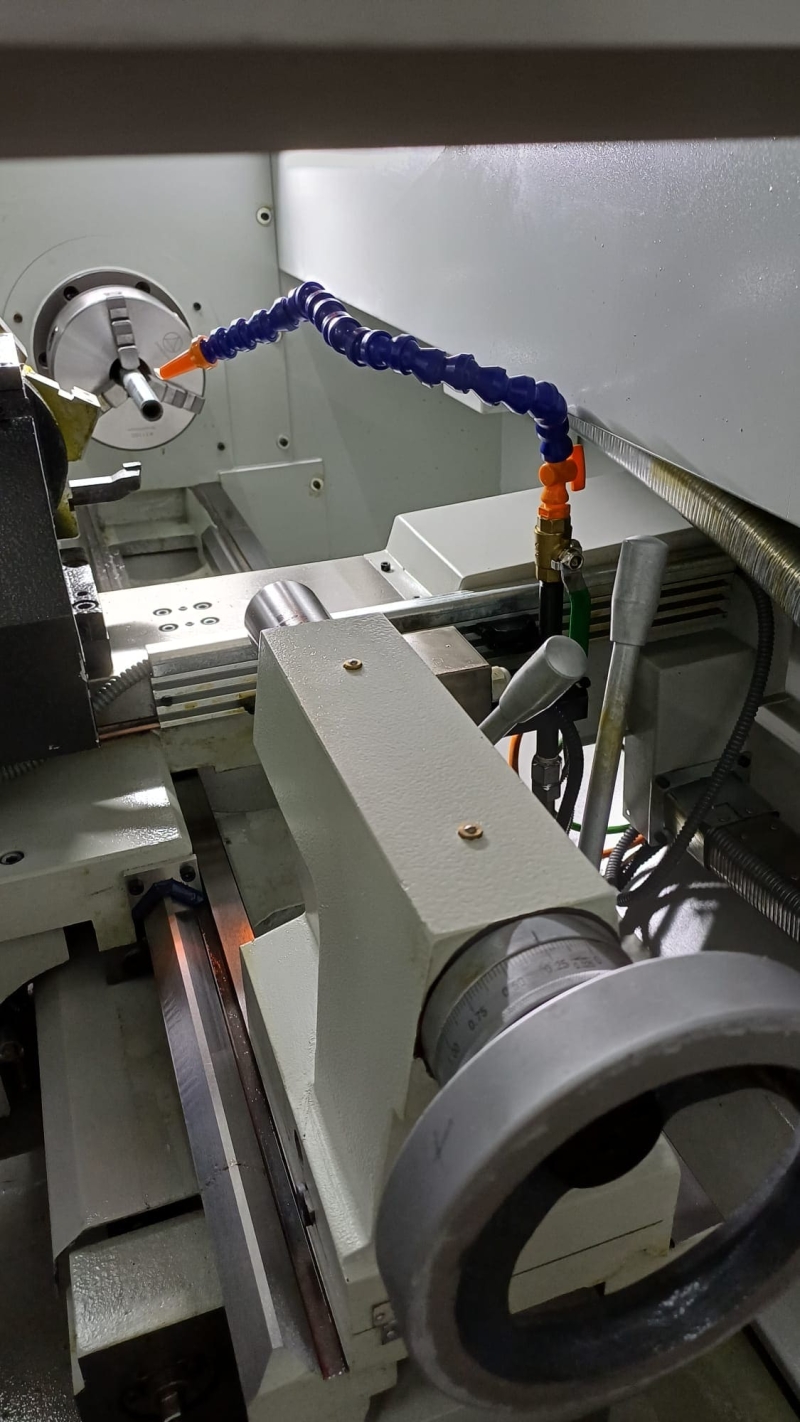

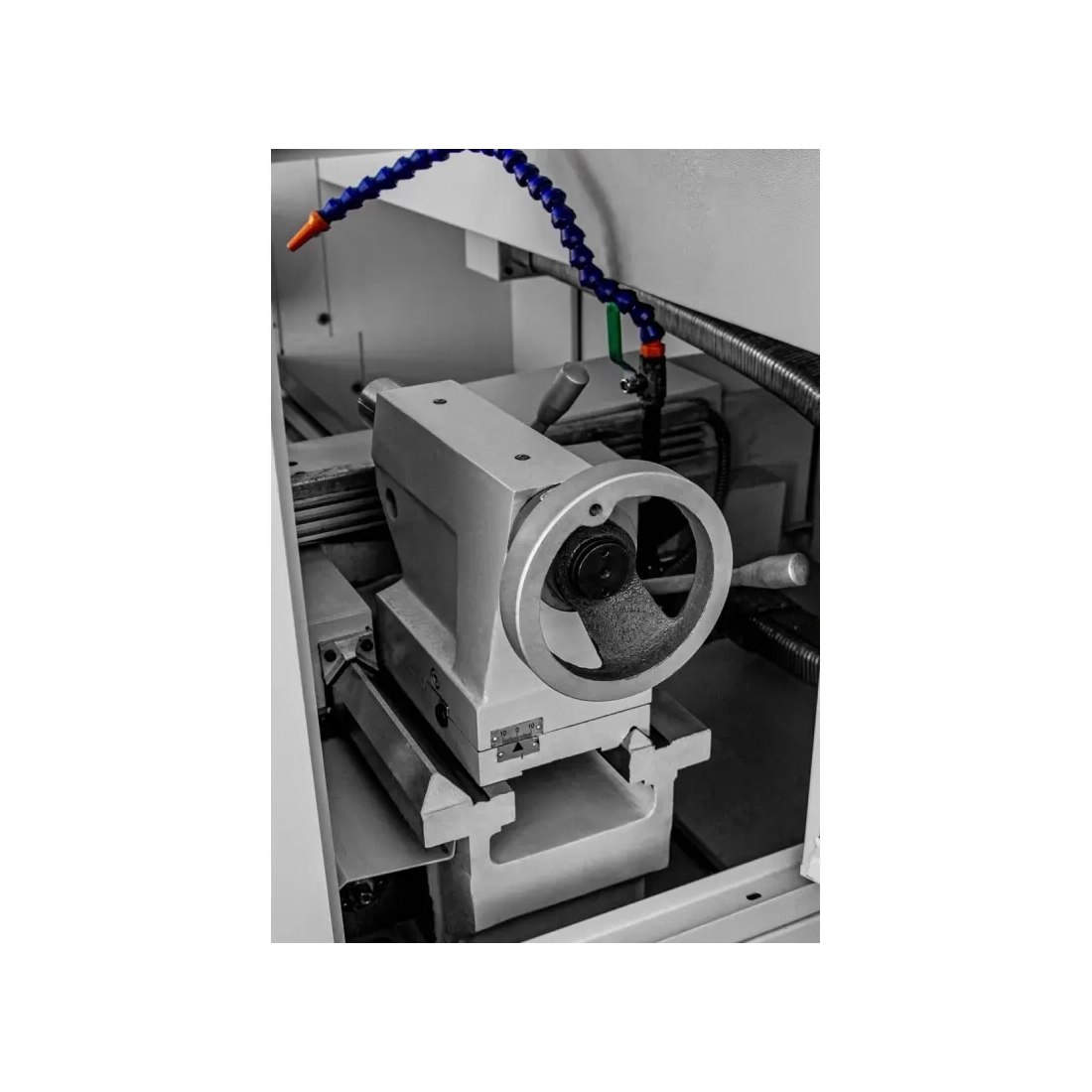

• Pinola manuala: Cu capat MT3 si o cursa maxima de 100 mm, sustine sustinerea precisa a pieselor.

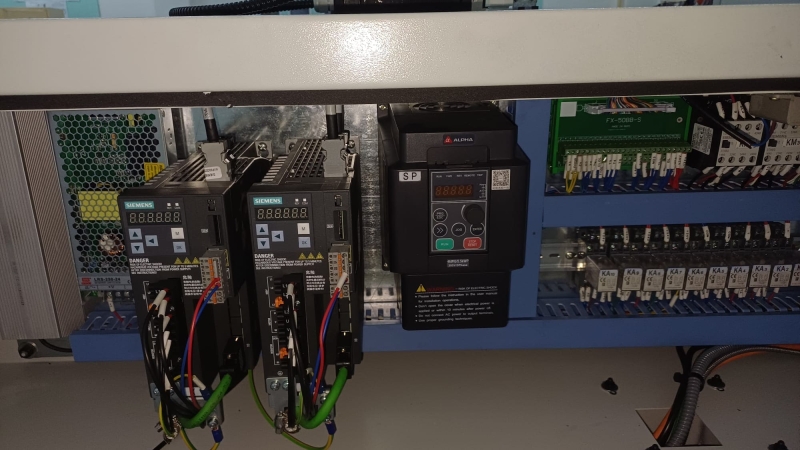

• Motoare servo Siemens: Garanteaza miscari fluide si precizie ridicata in pozitionare.

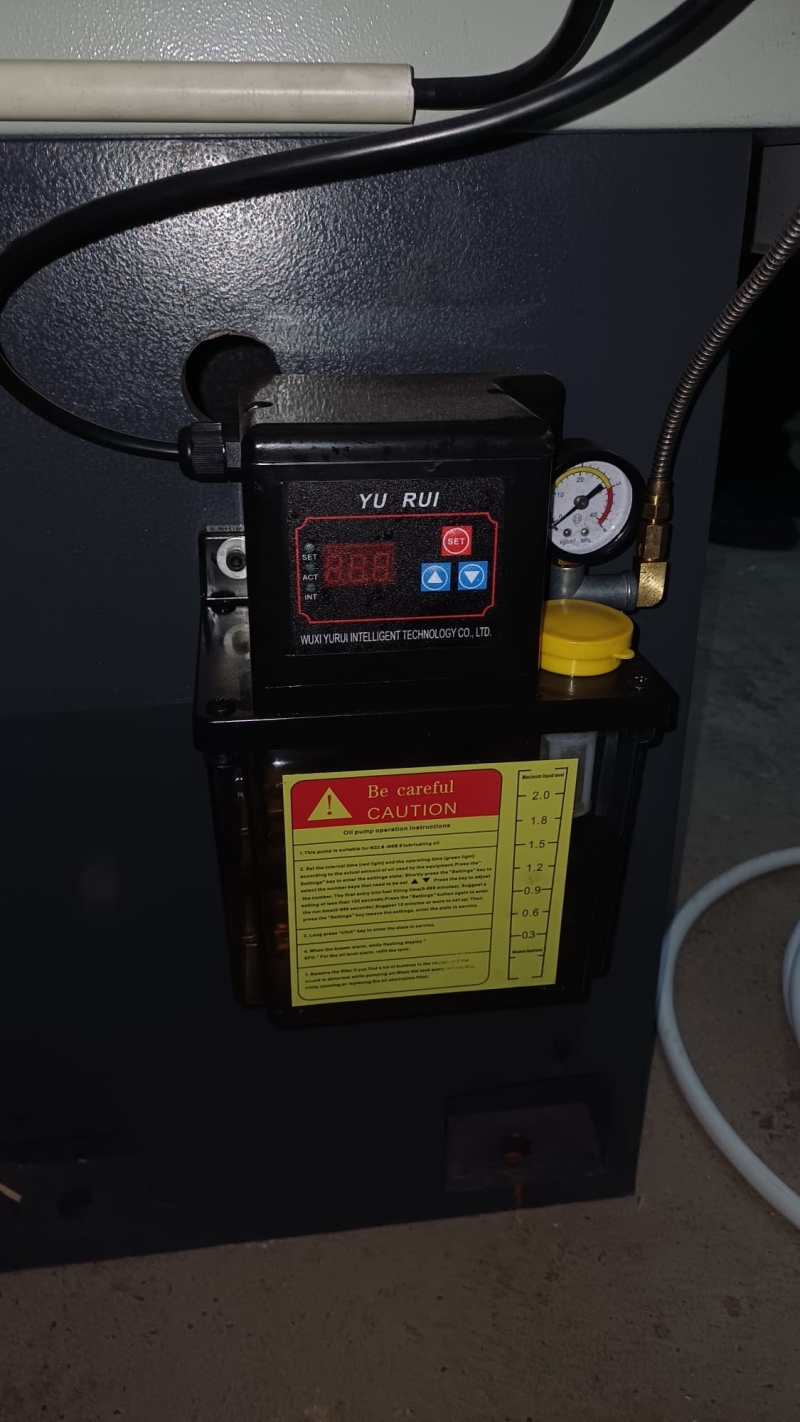

• Sistem automat de ungere: Ungerea centrala a angrenajelor si ghidajelor reduce uzura componentelor.
• Sistem de racire: Mentine temperatura optima, imbunatatind calitatea prelucrarii si durata de viata a uneltelor.
• Iluminare halogena 24V: Asigura o vizibilitate excelenta a spatiului de lucru, crescand siguranta si precizia.

Precizie si eficienta in munca

Strungul numeric CKT 320x750 ofera o precizie ridicata datorita controlului Siemens Sinumerik 808D si motoarelor servo Siemens Sistemul optimizeaza traiectoriile uneltelor, asigurand acuratetea prelucrarii pieselor cu diametru de pana la 320 mm si lungime de 750 mm Schimbarea rapida a uneltelor si ciclurile avansate de strunjire reduc timpii de productie, sporind eficienta.

Utilizarea strungului CNC pentru metal CKT 320x750

Strungurile CNC pentru metal precum CKT 320x750 sunt folosite in diverse sectoare industriale, inclusiv:

• Industria mecanica: Productia de arbori, bucse, flanse si elemente precise.
• Industria auto: Prelucrarea componentelor de motoare, transmisii si sisteme de suspensie.

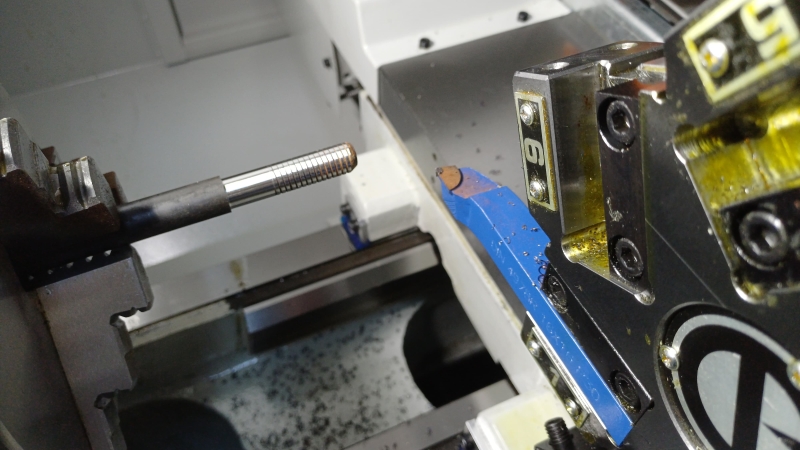

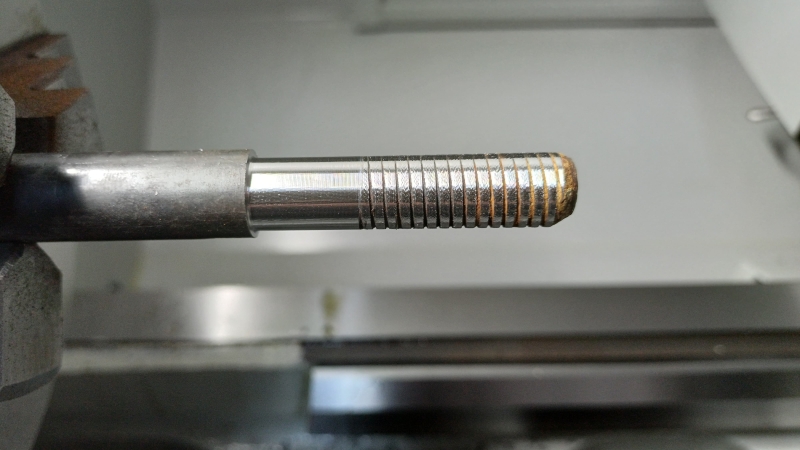

• Industria de scule: Realizarea de filete, caneluri si detalii cu geometrii complexe.
• Productia de serie si prototipuri: Ideala pentru productia medie si prototipare in facilitati R&D.

Masina este o optiune excelenta pentru fabricile in cautarea unui strung CNC versatil si fiabil.

Parametri tehnici:

• Diametru de strunjire peste batiu: 320 mm
• Diametru de strunjire peste suport: 90 mm (optional 135 mm)
• Distanta intre varfuri: 750 mm
• Turatie arbore principal: 100–2500 rot/min
• Alezaj arbore principal: 60 mm
• Diametru maxim piesa prin arbore: 44 mm
• Con arbore principal: MK5
• Numar pozitii portscula: 6 (optional 4 / 8)
• Dimensiune scule: 16 × 16 mm
• Con pinola: MT3
• Cursa maxima pinola: 100 mm
• Putere motor principal: 5,1 kW (S1) / 3,7 kW
• Dimensiuni masina (L × l × h): 2370 × 1420 × 2000 mm
• Greutate neta / bruta: 1040 / 1300 kg

Dotari standard

• Control SIEMENS SINUMERIK 808 Advanced in limba engleza

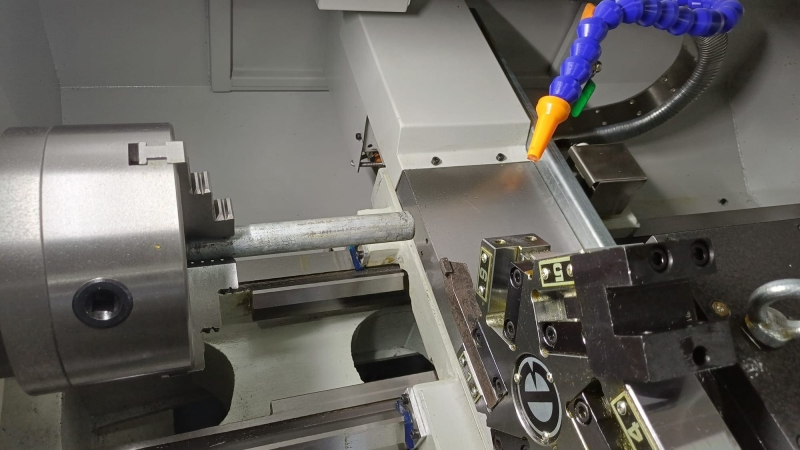

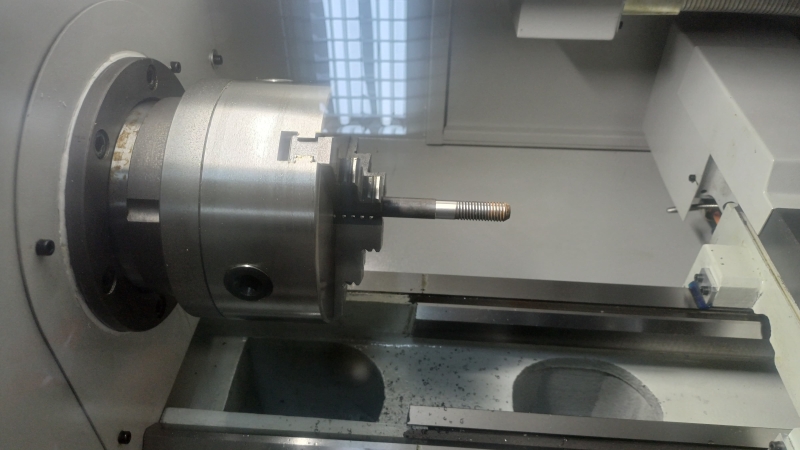

• Mandrina manuala cu 3 falci
• Cap revolver cu 6 pozitii
• Set de falci moi
• Pinola manuala cu capat MT3
• Sistem de racire
• Sistem automat de ungere a angrenajelor si ghidajelor
• Iluminare halogena 24V
• Documentatie tehnica (DTR)
• Declaratie de conformitate CE

Dotari optionale

• Control Siemens Sinumerik 828D, Fanuc Oi-TF sau GSK
• Mandrina hidraulica
• Pinola hidraulica
• Sustinere mobila
• Sustinere fixa
• Proba de unelte
• Falci suplimentare moi sau tari
• Mandrine coltar
• Aparat de manipulare a pieselor prelucrate
• Alimentator de bare
• Separator de vapori din cabina
• Separator de ulei uzat din racitor
• Suporturi pentru unelte
• Software CAD/CAM

Sisteme de control CNC - Siemens si Fanuc

Strungul CNC CKT 320x750 ofera sisteme avansate de control CNC, precum Siemens Sinumerik 808D, Siemens Sinumerik 828D si Fanuc Oi-TF, asigurand precizie, fiabilitate si usurinta in utilizare:

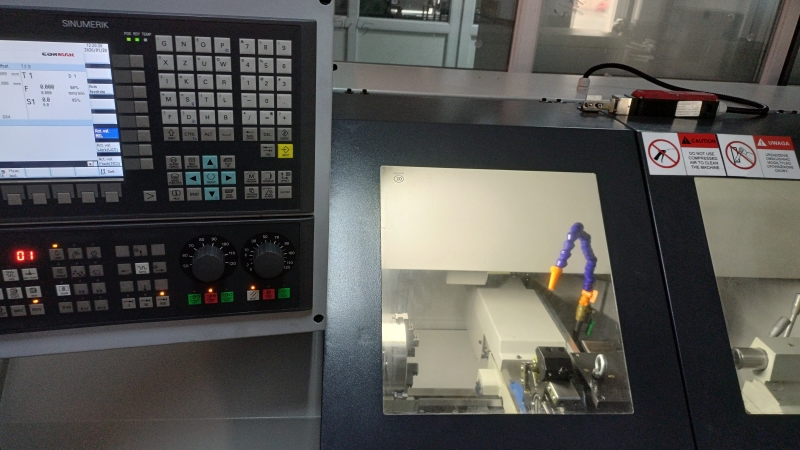

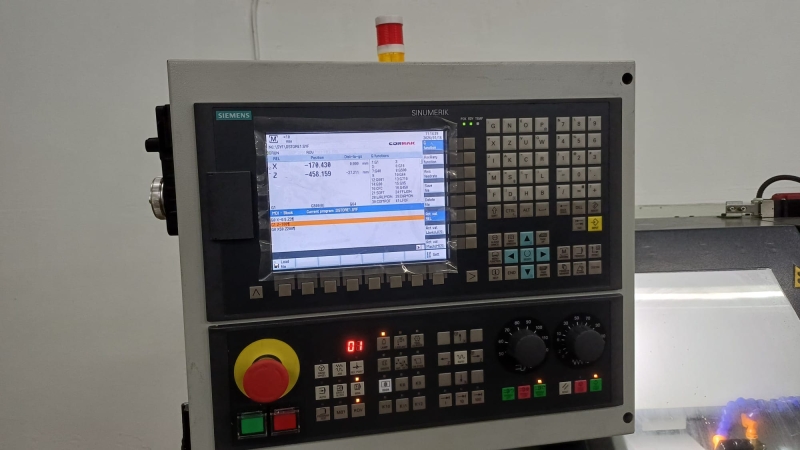

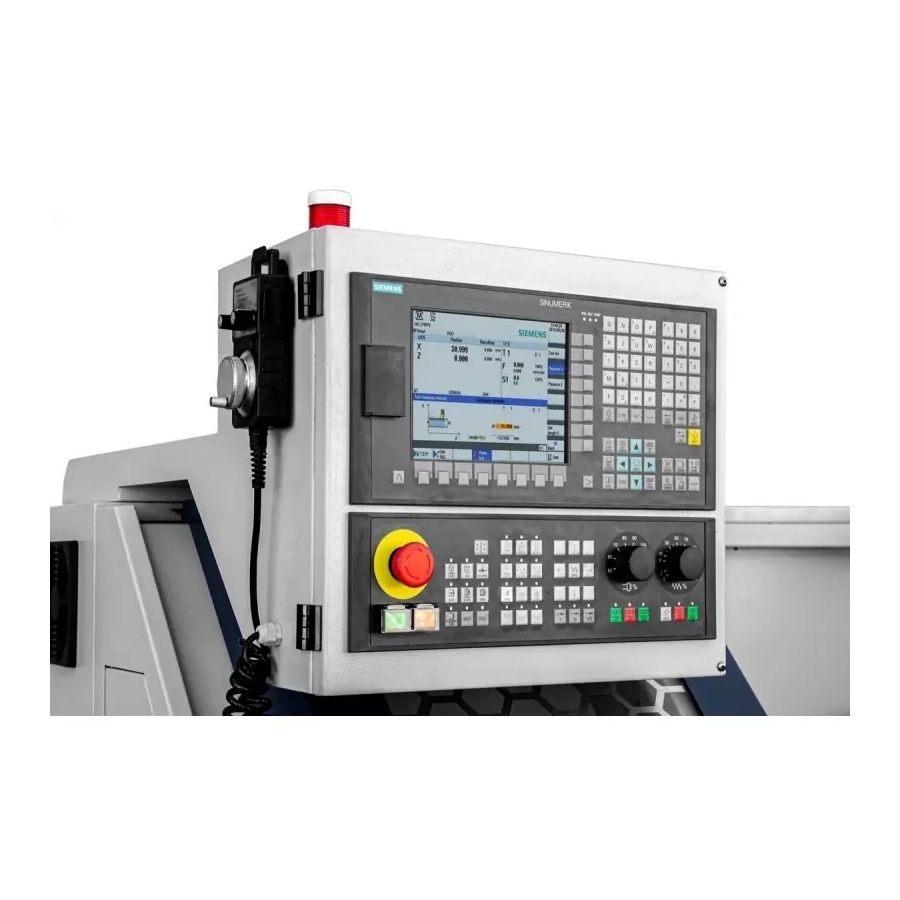

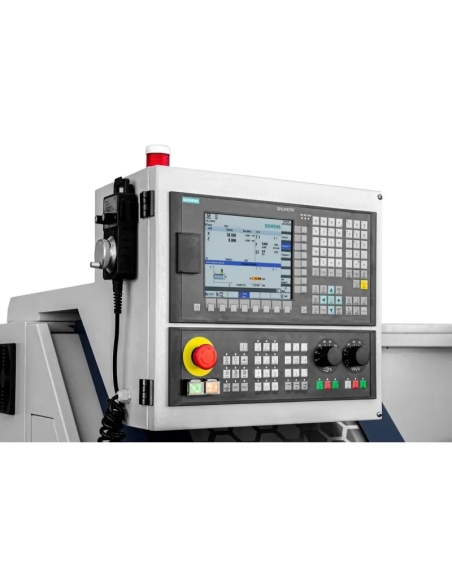

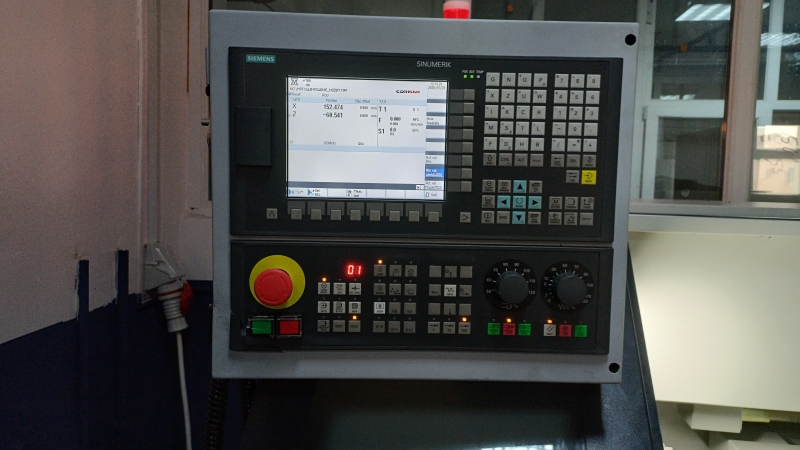

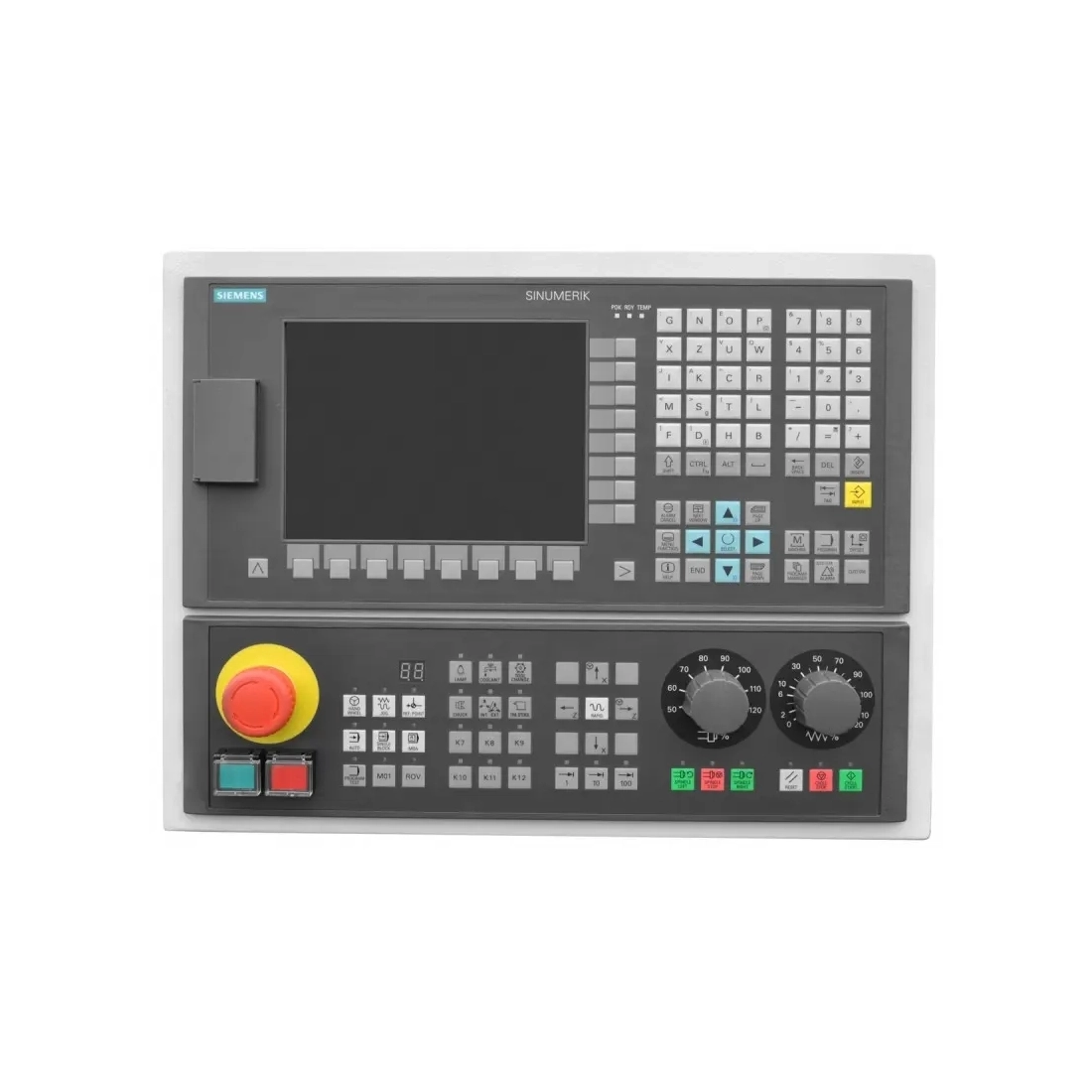

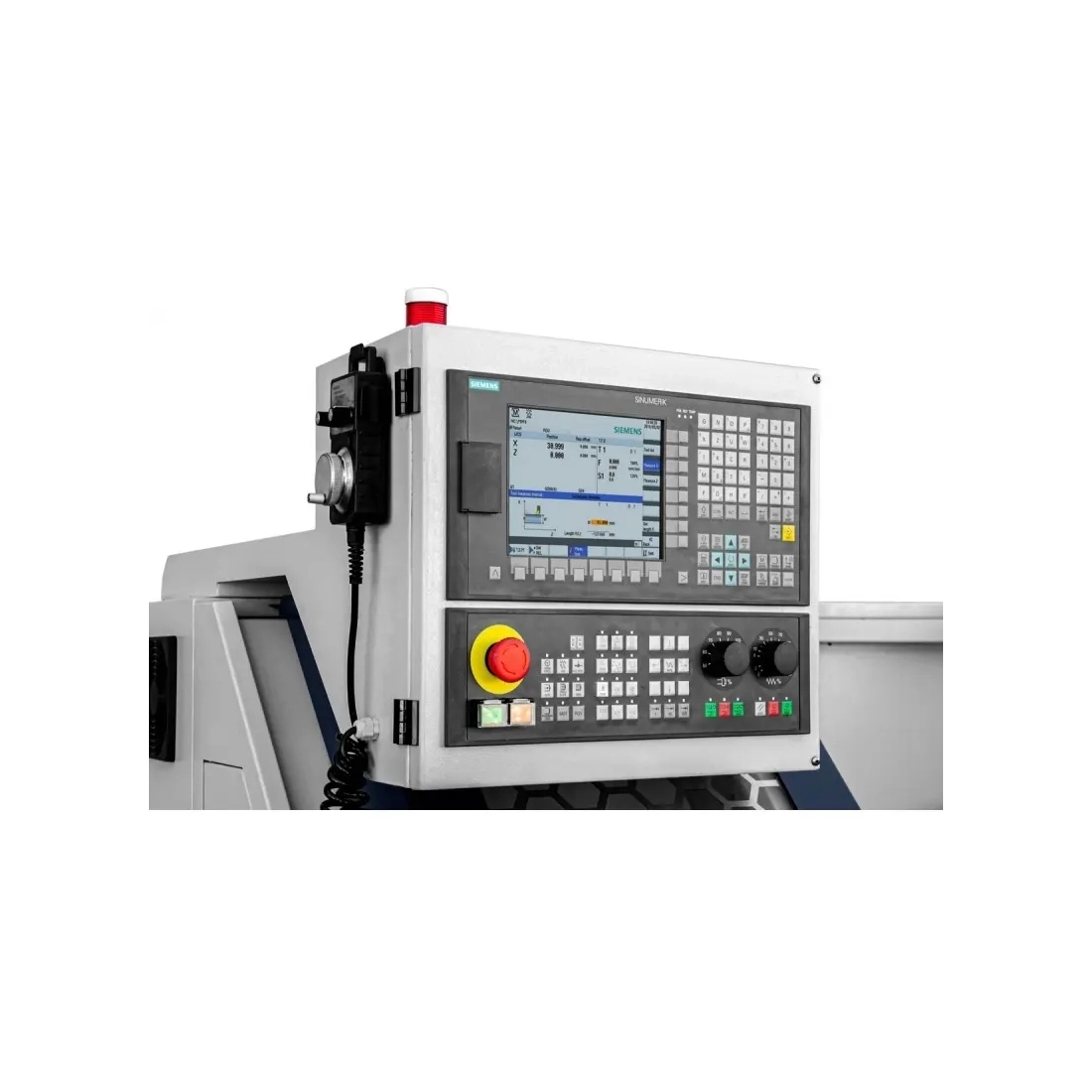

SIEMENS SINUMERIK 808 Advanced

• Interfata intuitiva: Usor de utilizat, ideala pentru ateliere mai mici si utilizatori incepatori.
• Fiabilitate: Constructie robusta, rezistenta la conditii industriale dure.
• Economicitate: Dedicat aplicatiilor de baza de strunjire si frezare.

Siemens Sinumerik 828D

• Putere de calcul mare: Permite prelucrarea dinamica si gestionarea ciclurilor complexe.
• Integrare cu CAD/CAM: Facilita interactiunea cu software de proiectare.
• Functii avansate: Optimizarea traiectoriilor uneltelor si posibilitatea de extindere cu module aditionale.

Fanuc Oi-TF

• Stabilitate: Fiabil in productie de serie si munca de lunga durata.
• Cicluri avansate de strunjire: Ideal pentru operatiuni de taiere precise, cum ar fi strunjirea filetelor si canelarea.
• Usor de utilizat: Interfata clara accelereaza programarea.

Descarcati instructiunile Siemens Sinumerik 828/840

Descarcati instructiunile SIEMENS SINUMERIK 808 Advanced

Alege experienta CORMAK

Cu peste 20 de ani de experienta in furnizarea de masini industriale, CORMAK ofera strunguri CNC pentru metal fiabile si suport tehnic complet. Masinile noastre respecta standardele europene de siguranta, iar serviciul profesional de garantie si post-garantie asigura continuitatea productiei.

• 16 ani de experienta in service pentru controlere CNC Siemens.
• Pe o suprafata de peste 15 000 m² de depozit, asteapta aproximativ 12 000 de masini si echipamente.
• Oferim service profesional de garantie si post-garantie.
• Alegand CORMAK, ai siguranta achizitiei de la o firma poloneza cu certificari europene de siguranta.

Solicita detalii sau programeaza o prezentare a masinii! Contacteaza-ne
