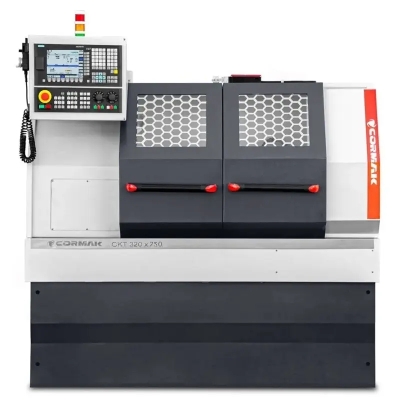

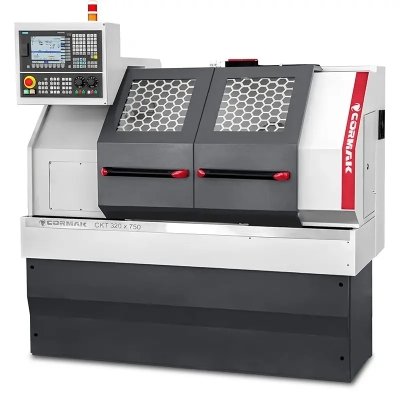

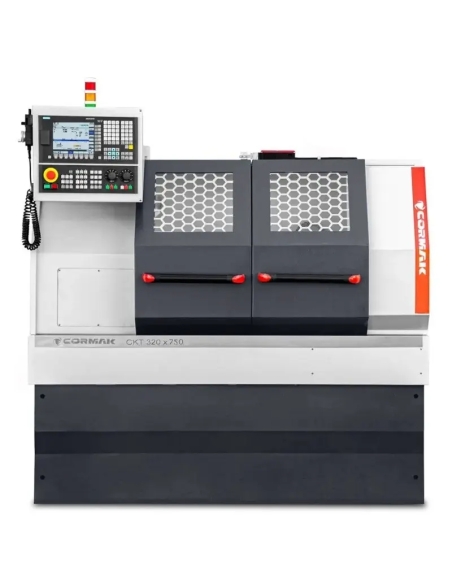

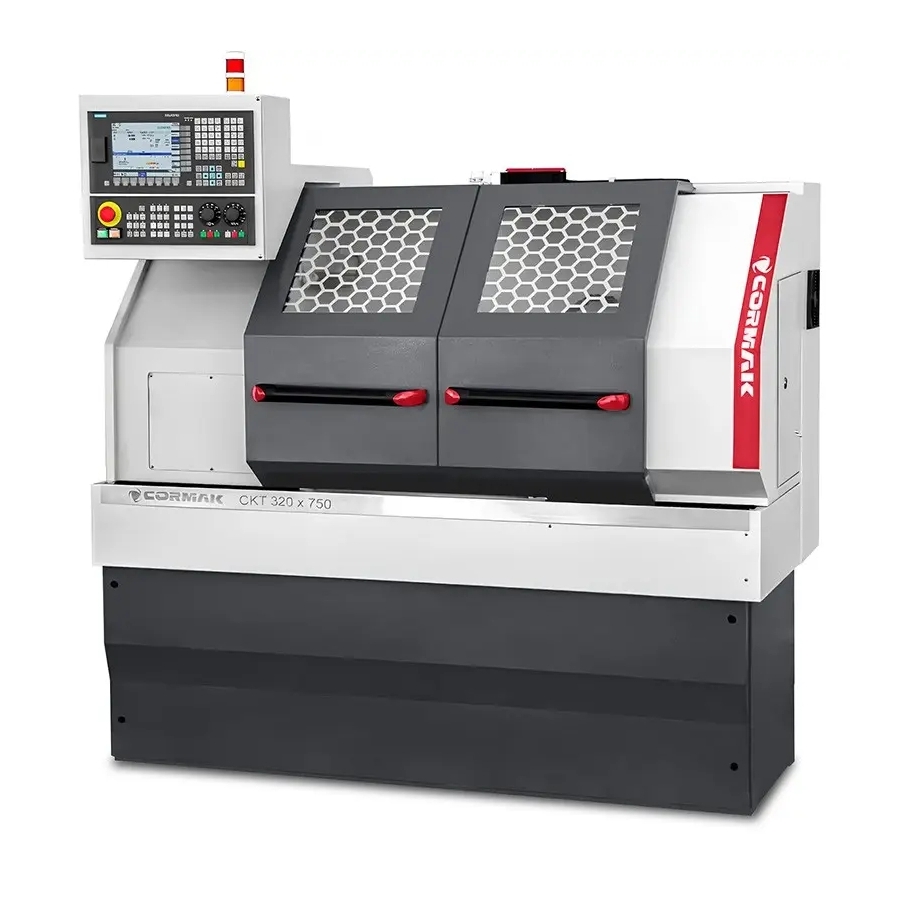

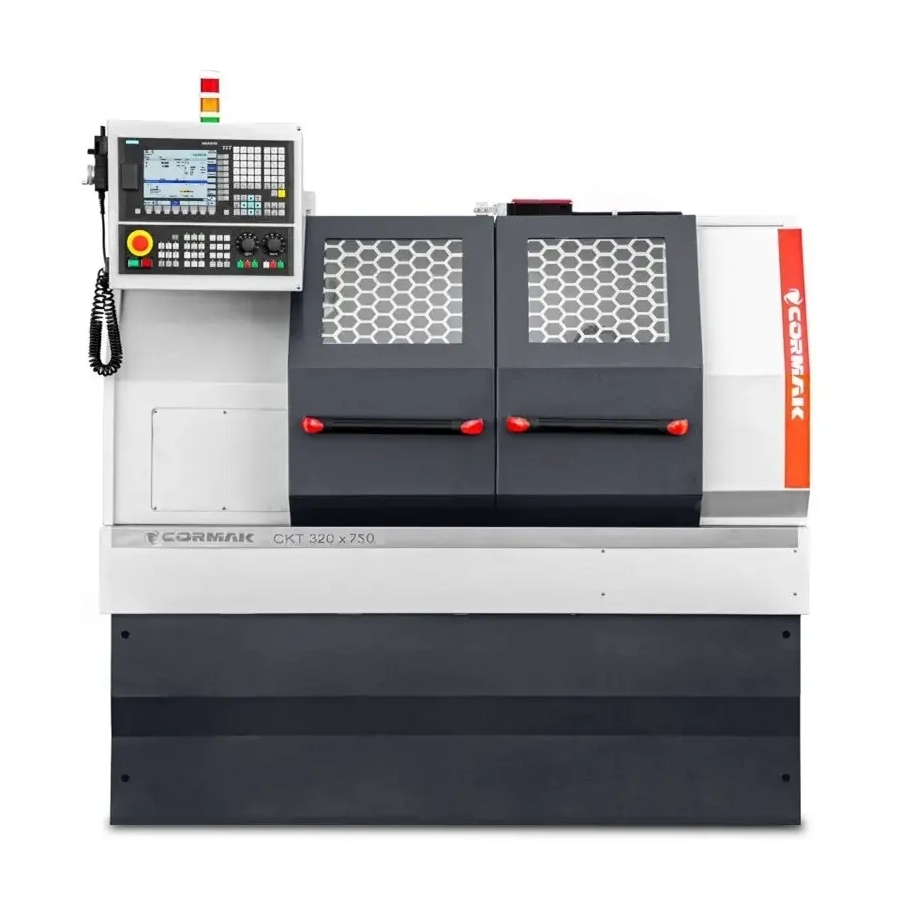

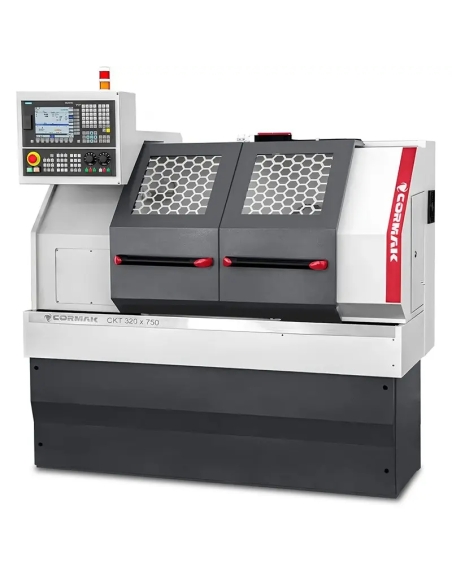

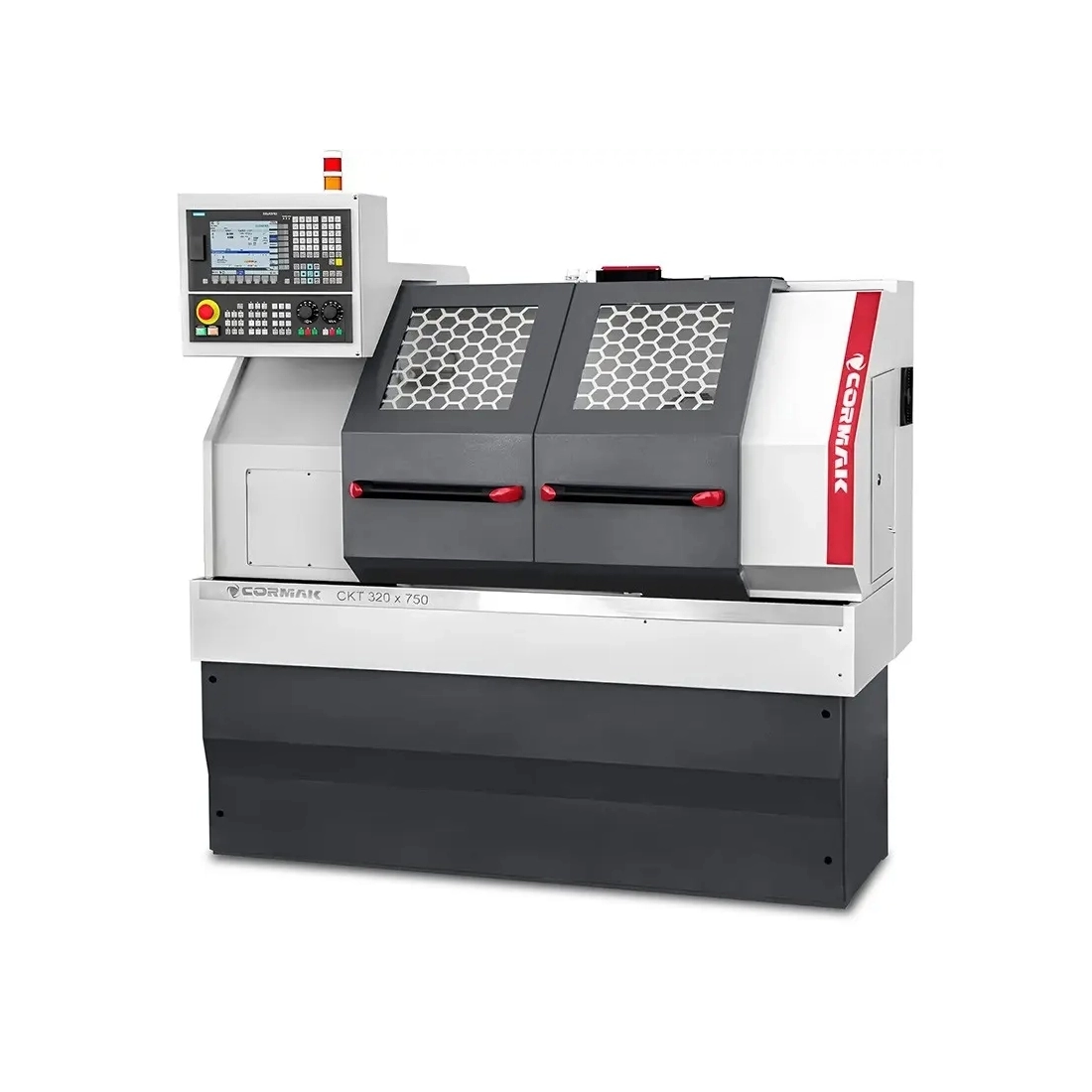

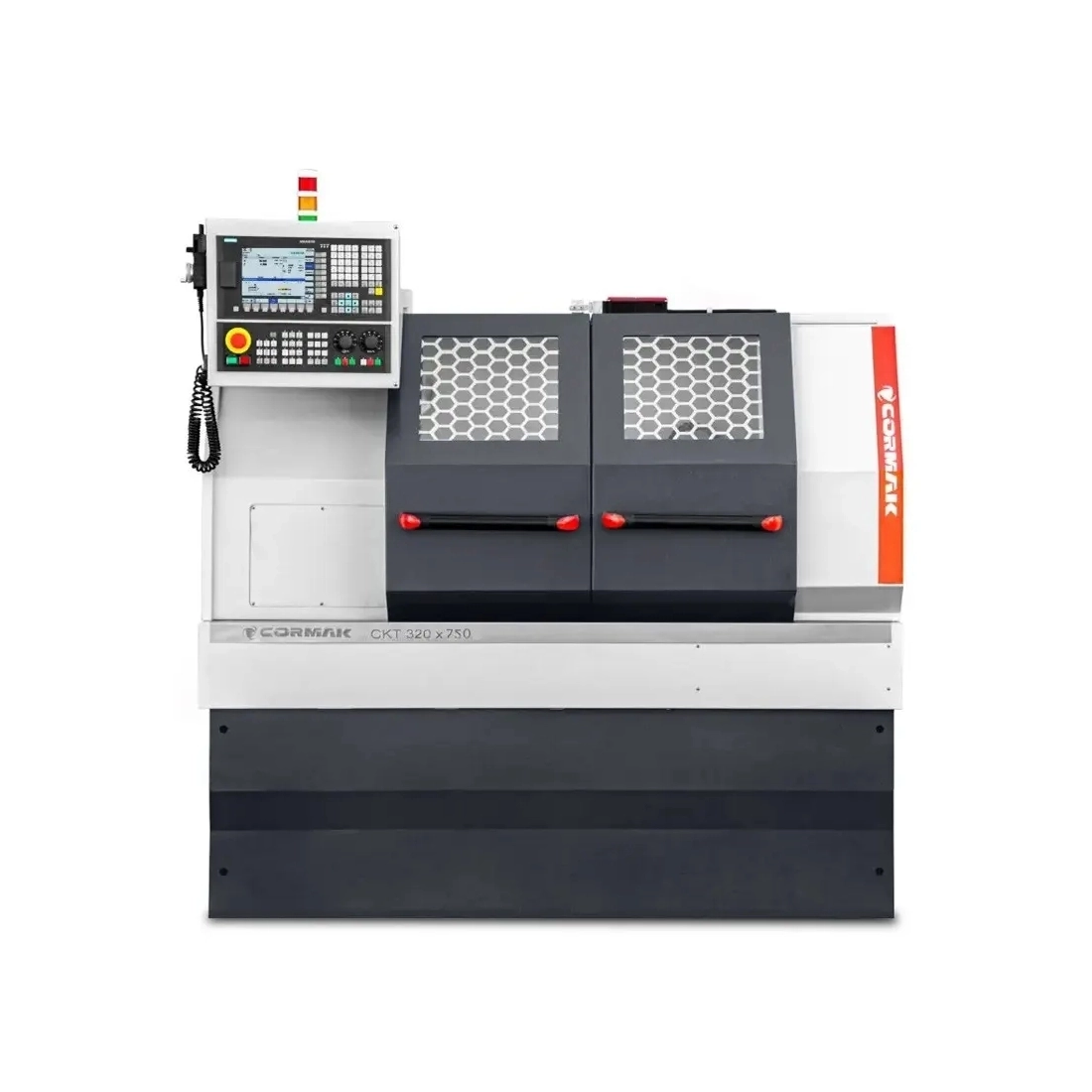

Strung CNC CORMAK CKT 320x750 cu mandrină hidraulică și control Siemens Sinumerik

Strungul CNC CKT 320x750 este un strung cu comandă numerică avansat, proiectat pentru prelucrarea de precizie a pieselor metalice în unități de producție medii și mari. Echipat cu sistemul de comandă Siemens Sinumerik 808D și componente hidraulice, oferă productivitate ridicată și fiabilitate.

Principalele avantaje ale strungului CNC CKT 320x750

Strungul CNC CKT 320x750 combină precizia, flexibilitatea și durabilitatea, răspunzând cerințelor atelierelor profesioniste și ale industriei. Ca strung industrial modern, permite executarea operațiilor complexe de așchiere, precum strunjire, filetare, canelare sau găurire, menținând o calitate superioară a pieselor.

• Precizie de prelucrare: diametrul maxim de strunjire peste batiu este de 320 mm, iar peste sanie de 90 mm (opțiune 135 mm). Alezajul arborelui principal este de 51 mm, iar diametrul maxim al barei prin alezaj este de 44 mm.
• Arbore principal flexibil: domeniu de turații 100-2500 rot/min și con MK5, pentru prelucrarea mai multor materiale, de la oțel la aliaje ușoare.

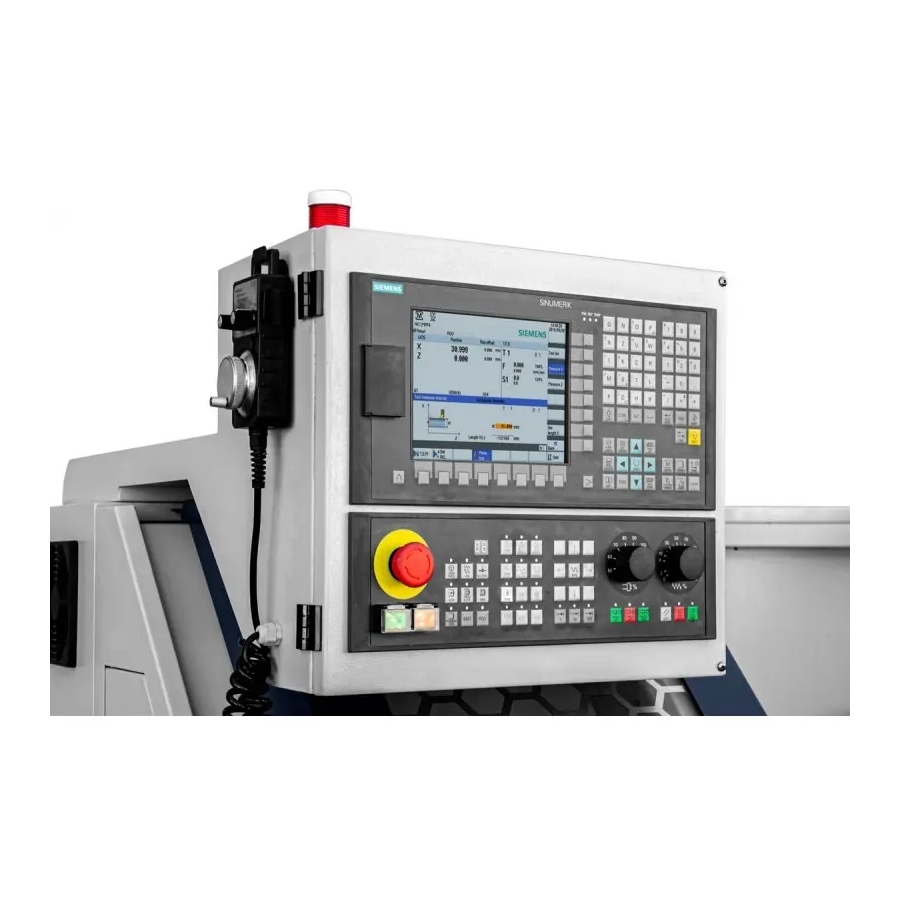

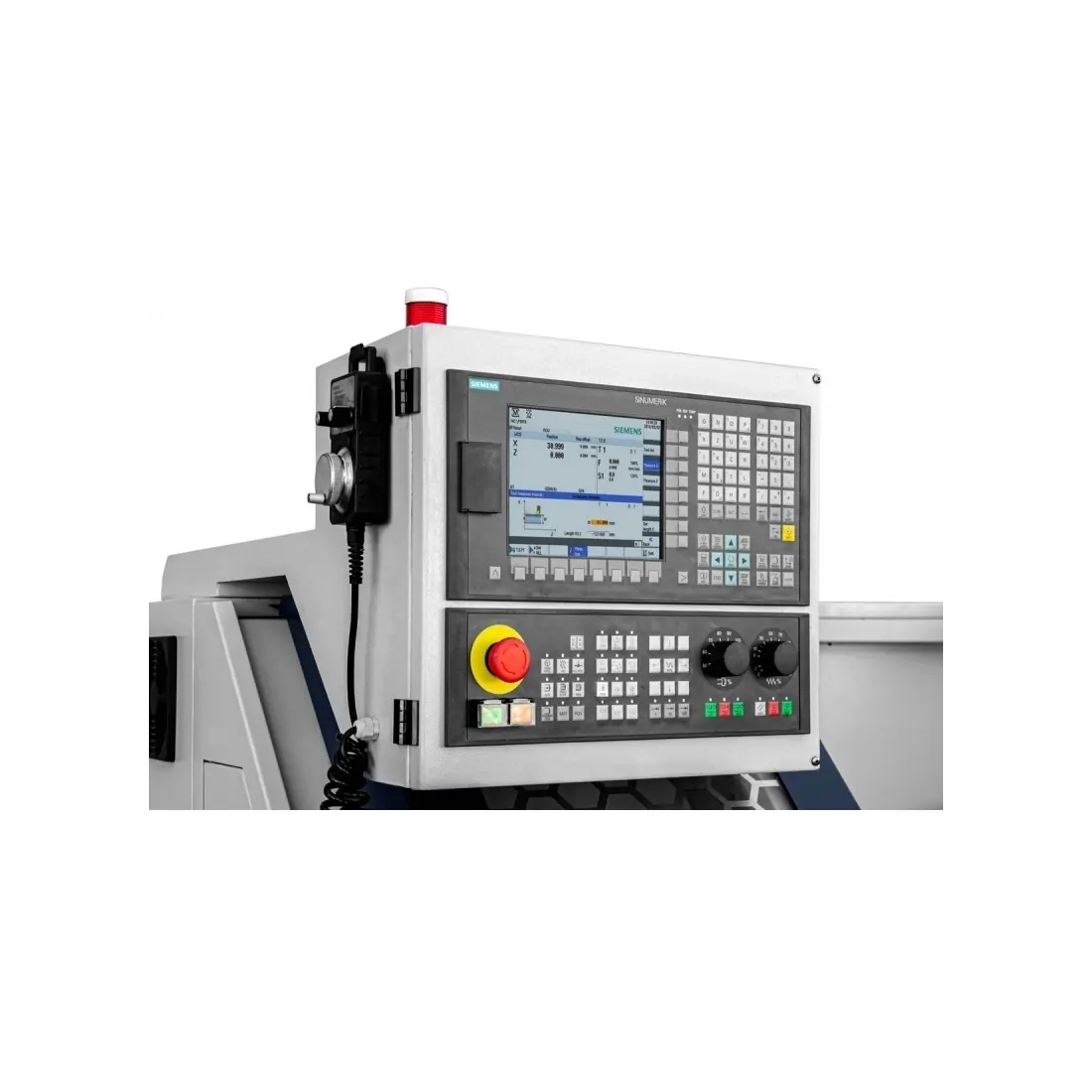

• Comandă avansată: sistemul Siemens Sinumerik 808D în limba poloneză, susținut de servodrive-uri Siemens, simplifică programarea și crește eficiența producției.
• Construcție rigidă: greutate netă 1040 kg, greutate brută 1300 kg și dimensiuni 2370x1420x2000 mm, pentru stabilitate la prelucrarea pieselor cu lungimea de până la 750 mm.

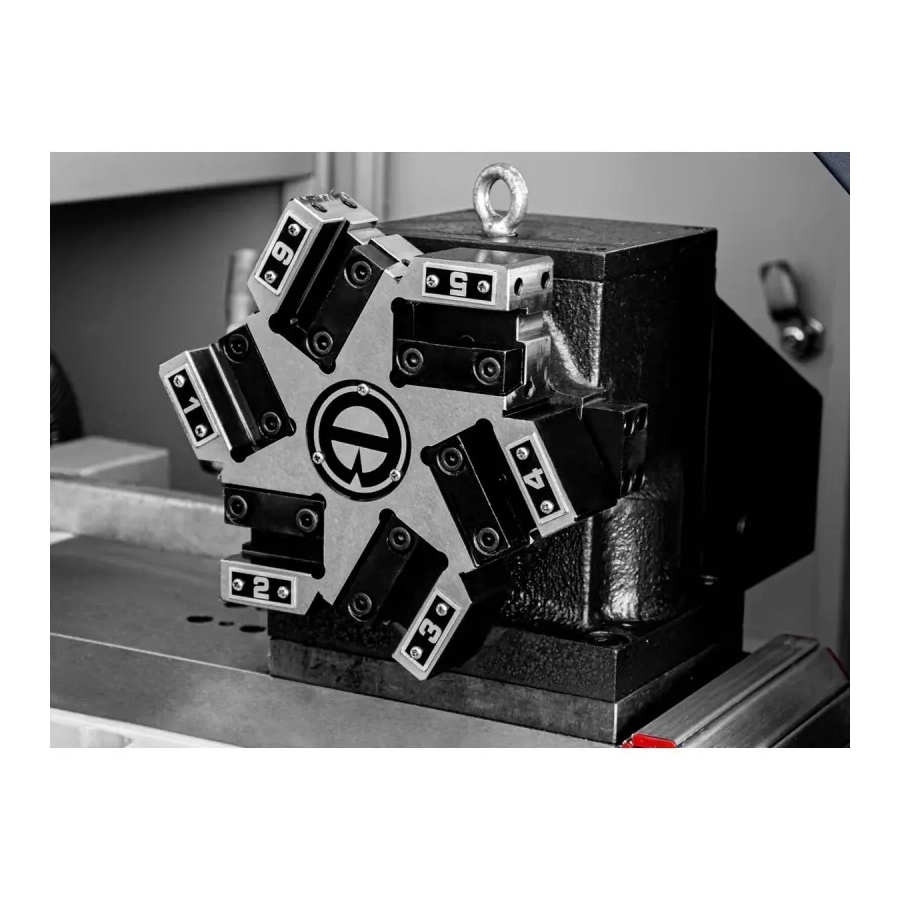

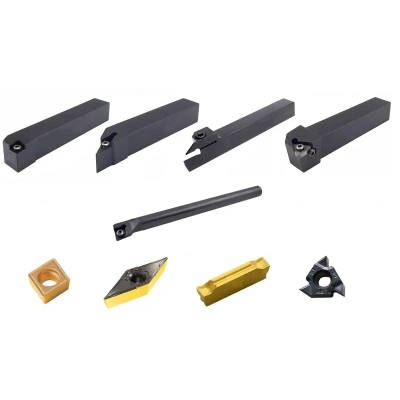

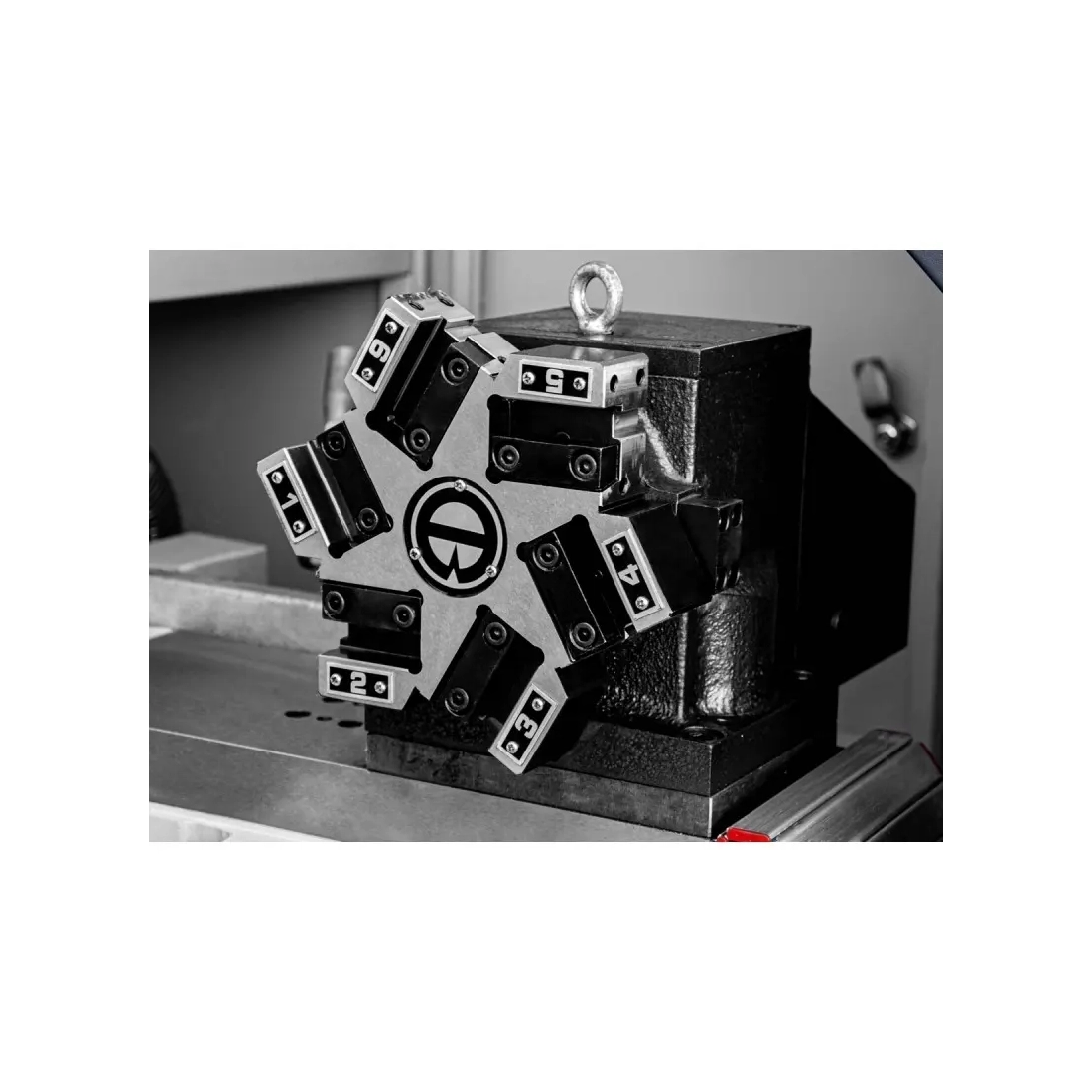

• Schimbarea eficientă a sculelor: turela cu 4 poziții, cu opțiunea de 6 sau 8 poziții, pentru scule de 16x16 mm, accelerează schimbarea sculelor și reduce timpul de ciclu.
• Componente hidraulice: mandrină hidraulică cu 3 bacuri și contrapunct hidraulic pentru operarea rapidă și precisă a pieselor.
• Durabilitate și fiabilitate: sistem automat de ungere a cutiei de viteze și a ghidajelor, care reduce uzura și prelungește durata de viață a mașinii.
• Răcire optimă: sistemul de răcire protejează sculele și piesele, asigurând o calitate bună a suprafeței și continuitate în lucru.
• Versatilitate de utilizare: dedicat strunjirii de precizie în industria mecanică, industria auto și industria sculelor.
• Economie în exploatare: motorul de 5,1 kW (S1) / 3,7 kW îmbină performanța ridicată cu un consum redus de energie.
• Posibilitate de personalizare: opțiunile includ comanda Fanuc Oi-TF, palpator pentru scule și software CAD/CAM, permițând adaptarea la cerințe specifice.

Construcția și tehnologia strungului CNC CKT 320x750

Strungul industrial CNC CKT 320x750 a fost conceput pentru fiabilitate și precizie în medii de producție solicitante.

• Batiu solid: construcția rigidă, cu greutate netă 1040 kg, minimizează vibrațiile și oferă stabilitate în timpul prelucrării.
• Arbore principal performant: alezaj de 51 mm, con MK5 și diametrul maxim al barei prin alezaj de 44 mm.
• Servodrive-uri Siemens: asigură mișcări line și precizie ridicată de poziționare.
• Sistem automat de ungere: ungerea centralizată a cutiei de viteze și a ghidajelor contribuie la reducerea uzurii.
• Sistem de răcire: susține continuitatea operațiilor de prelucrare și protejarea sculelor și a pieselor.

Utilizarea strungului CNC pentru metal CKT 320x750

Strungurile CNC pentru metal, precum CKT 320x750, sunt utilizate în domeniile care necesită prelucrare de precizie prin așchiere.

• Industria mecanică: producția de arbori, bucșe, flanșe și elemente de precizie.
• Industria auto: prelucrarea componentelor pentru motoare, transmisii și sisteme de suspensie.
• Industria sculelor: realizarea filetelor, canelurilor și pieselor cu geometrii complexe.
• Producție și prototipuri: utilizare pentru producția de serie medie și prototipare în departamente R&D.

Mașina este destinată unităților care necesită un strung CNC versatil și fiabil.

Echipare standard

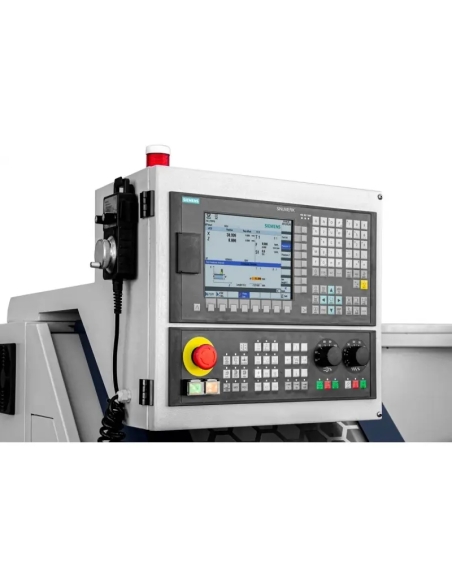

• Comandă Siemens Sinumerik 808 Advanced în limba poloneză
• Servodrive-uri Siemens
• Mandrină hidraulică cu 3 bacuri

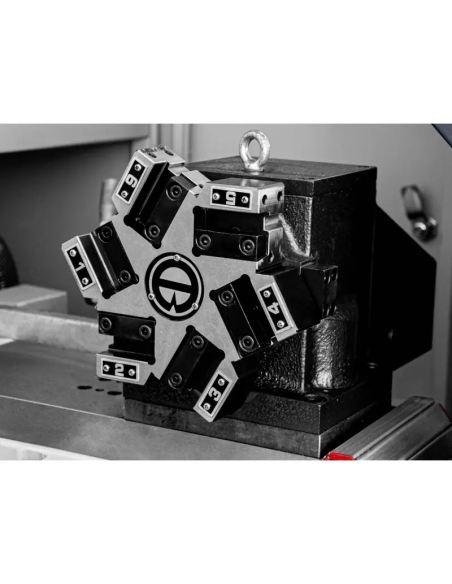

• Turelă cu 4 poziții, opțiune 6 sau 8

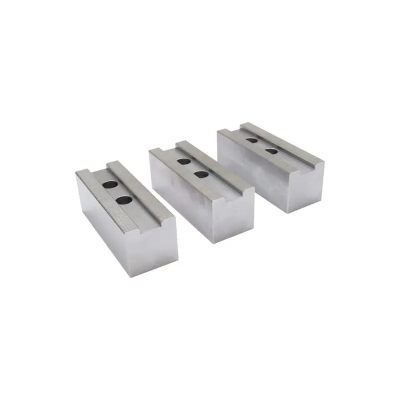

• Set de bacuri moi

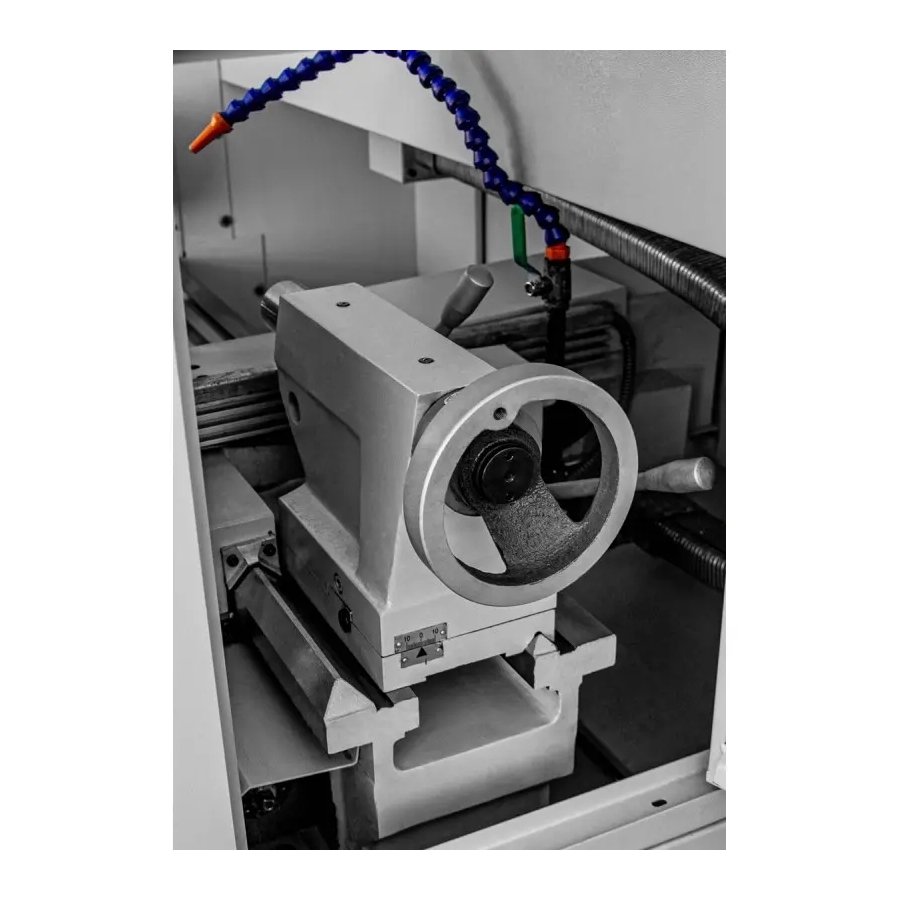

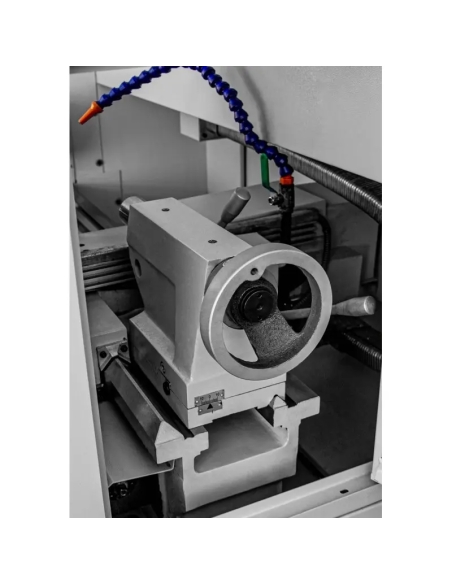

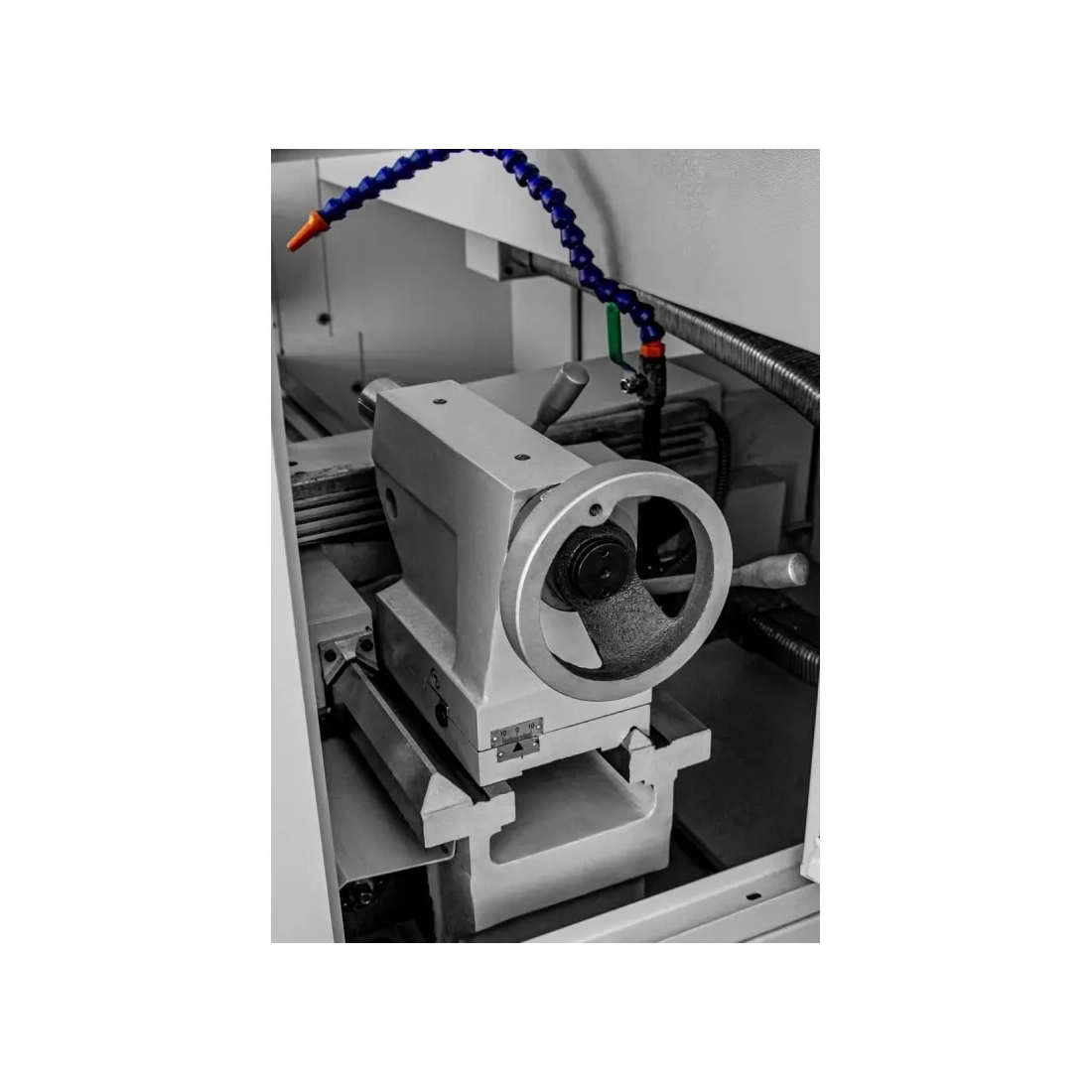

• Contrapunct hidraulic cu con MT3
• Sistem de răcire
• Sistem automat de ungere a cutiei de viteze și a ghidajelor
• Iluminare cu halogen 24V
• Documentație tehnică de exploatare (DTR) în limba poloneză
• Declarație de conformitate CE

Echipare opțională

• Comandă Siemens Sinumerik 828D sau Fanuc Oi-TF
• Lunetă mobilă
• Lunetă fixă
• Palpator pentru scule

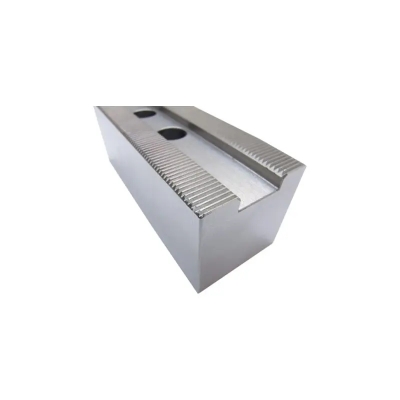

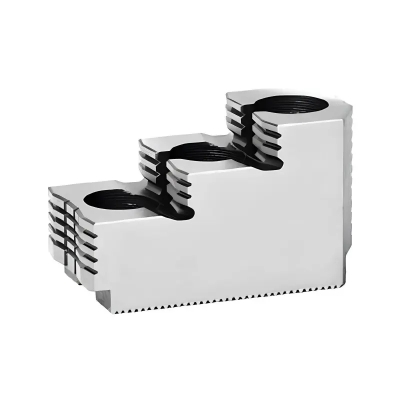

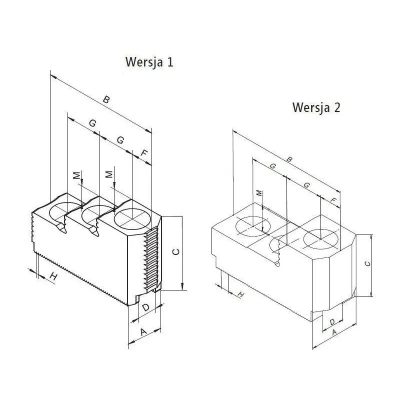

• Bacuri moi sau dure suplimentare
• Mandrine cu bucșe elastice (collet)
• Prinzător pentru piese prelucrate
• Alimentator de bară
• Separator de vapori din interiorul cabinei
• Separator de ulei uzat din lichidul de răcire

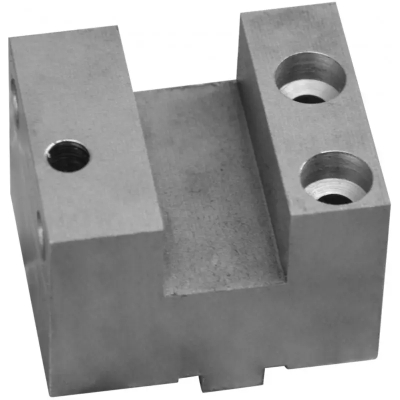

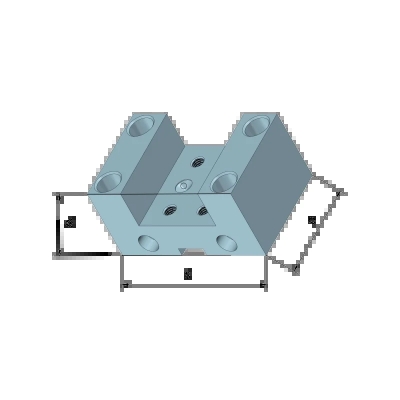

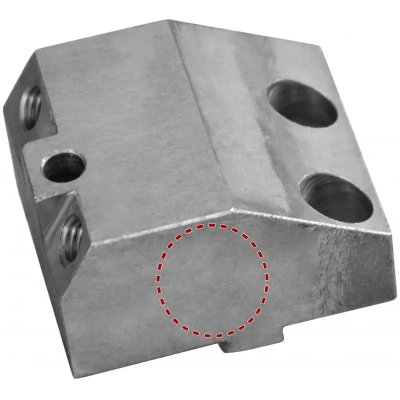

• Portscule
• Software CAD/CAM

Parametri tehnici – CKT 320x750

Sisteme de comandă CNC

Strungul poate utiliza sisteme de comandă Siemens Sinumerik 808 Advanced, Siemens Sinumerik 828D sau Fanuc Oi-TF, care asigură precizie, fiabilitate și utilizare facilă.

Siemens Sinumerik 808 Advanced

• Interfață intuitivă: ușor de utilizat, adecvată atelierelor mai mici și utilizatorilor începători.
• Fiabilitate: construcție durabilă, rezistentă la condiții industriale dificile.
• Aplicații de bază: dedicată operațiilor de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
• Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
• Funcții avansate: optimizarea traiectoriilor sculei și posibilitatea extinderii cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: fiabilitate în producția de serie și în funcționarea îndelungată.
• Cicluri avansate de strunjire: adecvat pentru operații de așchiere de precizie, precum strunjirea filetelor și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.
