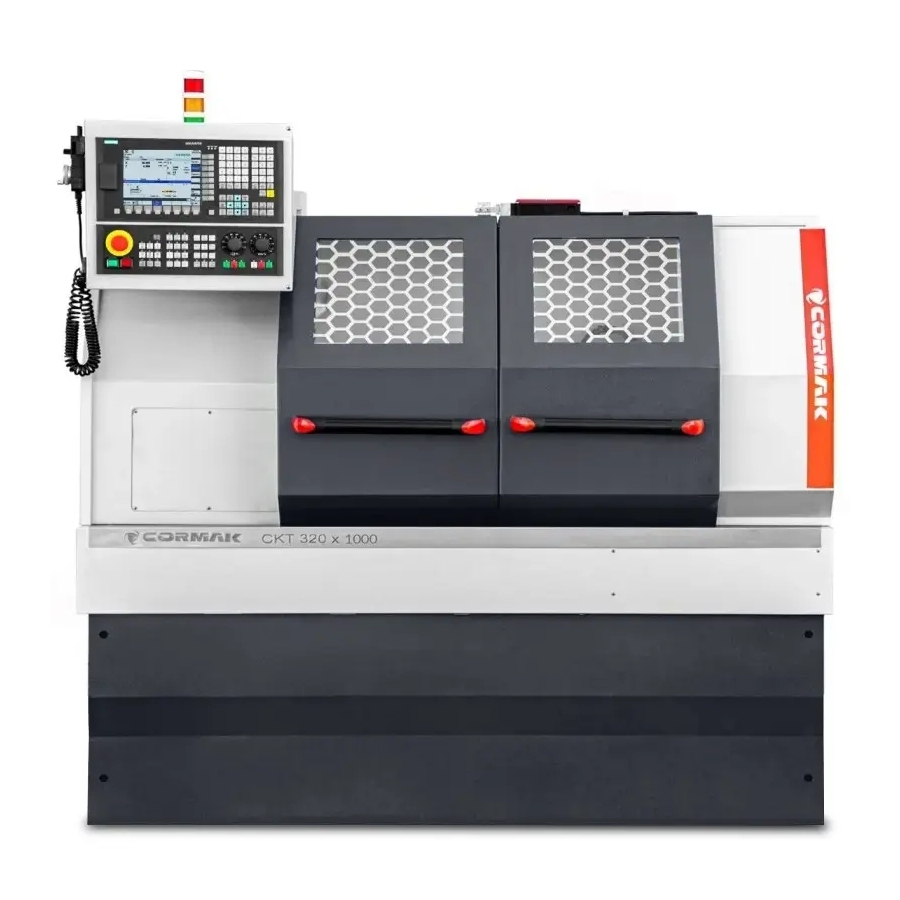

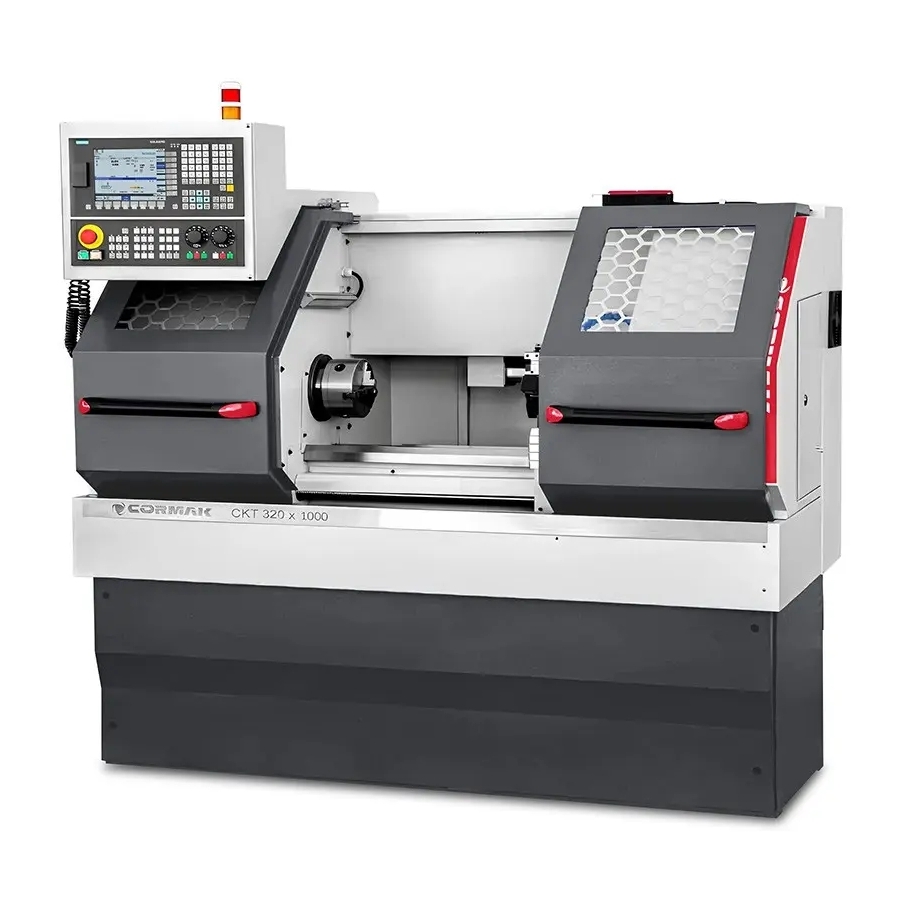

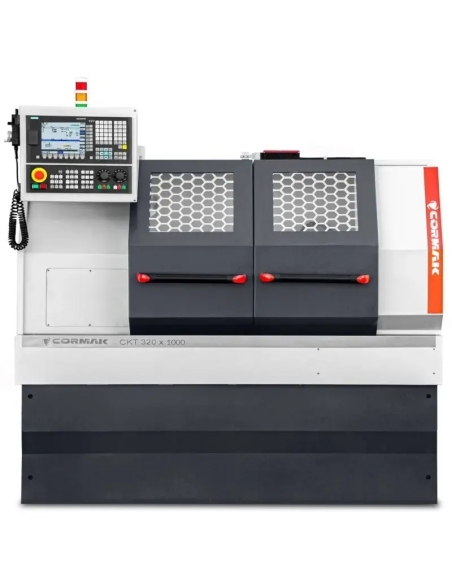

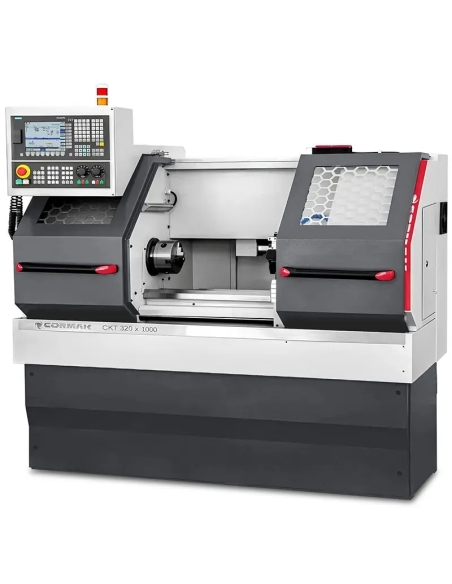

Strung CNC cu mandrină manuală CORMAK 320×1000 Siemens SINUMERIK
Strungul CNC CKT 320x1000 este un strung cu comandă numerică avansat, conceput pentru prelucrarea de mare precizie a pieselor metalice în unități de producție medii și mari. Echipat cu sistemul de control Siemens Sinumerik 808D, oferă fiabilitate și flexibilitate în operare.
Principalele avantaje ale strungului CNC CKT 320x1000
Strungul CNC pentru metal CKT 320x1000 este o soluție profesională pentru industrie, combinând tehnologia modernă cu o construcție robustă, adecvată atelierelor care necesită prelucrări prin așchiere de înaltă precizie. Acest strung industrial permite realizarea operațiunilor complexe precum strunjirea, filetarea, canelarea sau găurirea, menținând calitatea pieselor prelucrate.
- Precizie ridicată: diametrul maxim de strunjire peste batiu este de 320 mm, iar peste sanie de 90 mm, opțional 135 mm. Alezajul arborelui principal este de 60 mm, iar diametrul maxim al barei prin alezaj este de 44 mm.
- Arbore principal flexibil: plaja de turații de 100-2500 rot/min și conul MK5 permit prelucrarea mai multor materiale, de la oțel la aliaje ușoare.
- Control avansat: sistemul Siemens Sinumerik 808D în limba română, susținut de servoacționări Siemens, optimizează programarea și crește eficiența producției.
- Construcție rigidă: greutatea netă de 1080 kg, greutatea brută de 1200 kg și dimensiunile de 2370x1420x2000 mm asigură stabilitate la prelucrarea pieselor cu lungimea de până la 1000 mm.
- Utilizarea eficientă a sculelor: capul revolver cu 6 poziții, opțional 4 sau 8, pentru scule de 16x16 mm accelerează schimbarea sculelor și reduce timpul ciclului de producție.
- Durabilitatea componentelor: sistemul automat de ungere a transmisiei și ghidajelor reduce uzura componentelor.
- Răcire optimă: sistemul de răcire asigură stabilitate termică și protejează sculele și piesele în timpul prelucrărilor intensive.
- Utilizare versatilă: utilajul este destinat strunjirii de precizie în industriile mecanică, auto și de scule și dispozitive.
- Consum redus de energie: motorul de 5,1 kW (S1) / 3,7 kW combină productivitatea ridicată cu un consum redus de energie.
- Posibilitate de personalizare: opțiunile disponibile includ control Fanuc Oi-TF, mandrină hidraulică și software CAD/CAM, pentru adaptarea mașinii la cerințe specifice.
Construcția și tehnologia strungului CNC CKT 320x1000
Strungul industrial CNC CKT 320x1000 a fost proiectat pentru fiabilitate și precizie în medii de producție solicitante.
- Batiu solid: construcția rigidă, cu greutatea netă de 1080 kg, minimizează vibrațiile și asigură stabilitate în timpul prelucrării.
- Arbore principal performant: alezajul de 60 mm, diametrul maxim al barei de 44 mm, conul MK5 și turația de 100-2500 rot/min permit prelucrarea diverselor piese.

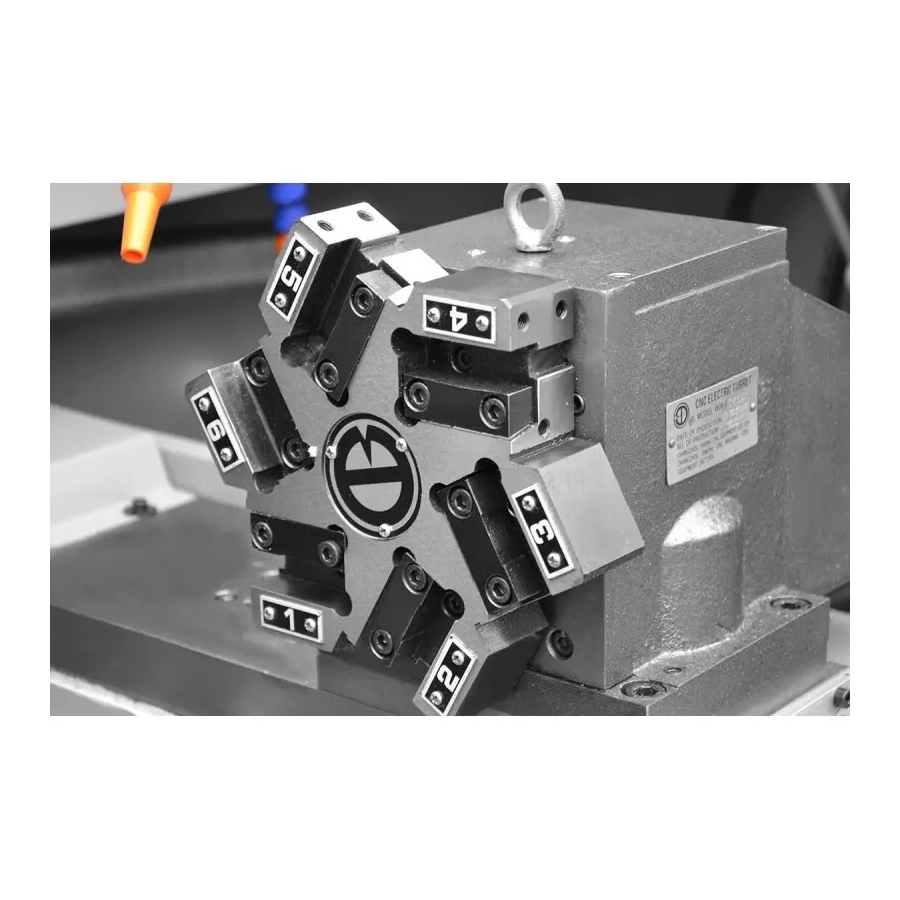

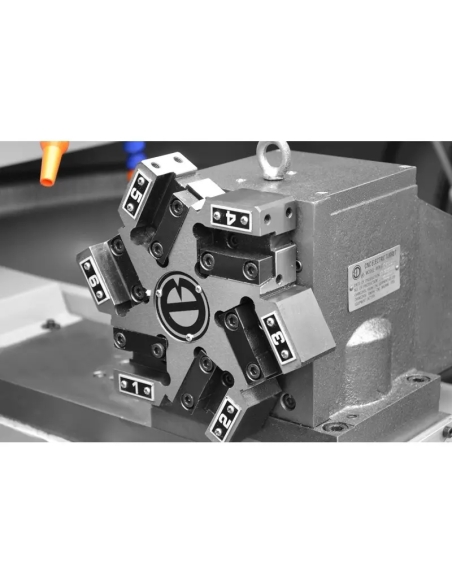

- Cap revolver: 6 poziții, opțional 4 sau 8, și scule de 16x16 mm pentru schimbări rapide și flexibilitate operațională.

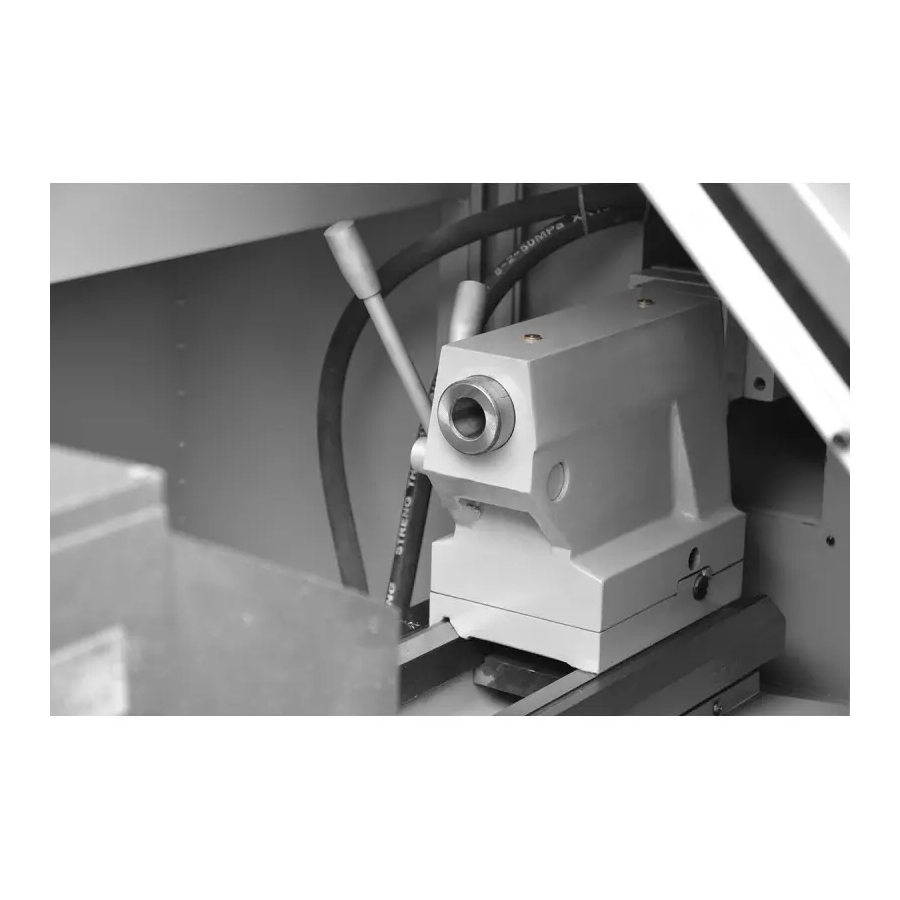

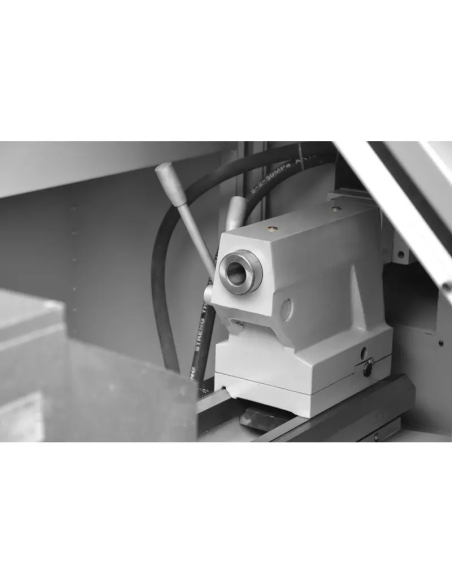

- Pinolă manuală: conul MT3 și cursa maximă de 100 mm oferă sprijin precis pentru piese.
- Servoacționări Siemens: asigură mișcări line și precizie ridicată de poziționare.
- Sistem automat de ungere: ungerea centralizată a transmisiei și ghidajelor reduce uzura componentelor.
- Sistem de răcire: menține temperatura optimă și îmbunătățește calitatea prelucrării și durata de viață a sculelor.
- Iluminare cu halogen: sistemul de 24V asigură vizibilitatea zonei de lucru și contribuie la precizia operațiunilor.
Precizie și productivitate
Strungul CNC CKT 320x1000 oferă precizie ridicată datorită sistemului de control Siemens Sinumerik 808D și servoacționărilor Siemens. Sistemul optimizează traiectoriile sculei și asigură acuratețe la prelucrarea pieselor cu diametrul de până la 320 mm și lungimea de 1000 mm. Schimbarea rapidă a sculelor și ciclurile avansate de strunjire reduc timpul de producție și cresc eficiența.
Domenii de utilizare ale strungului CNC pentru metal CKT 320x1000
Strungurile CNC pentru metal precum CKT 320x1000 sunt utilizate în mai multe sectoare industriale.
- Industria mecanică: producția de arbori, bucșe, flanșe și componente de precizie.
- Industria auto: prelucrarea componentelor pentru motoare, transmisii și sisteme de suspensie.
- Industria de scule: realizarea filetelor, canelurilor și pieselor cu geometrii complexe.
- Serii și prototipuri: utilizare pentru serii medii și prototipare în departamente R&D.
Mașina este destinată unităților care necesită un strung CNC versatil pentru prelucrarea metalului.
Echipare standard
- Control SIEMENS SINUMERIK 808 Advanced în limba română
- Servoacționări Siemens

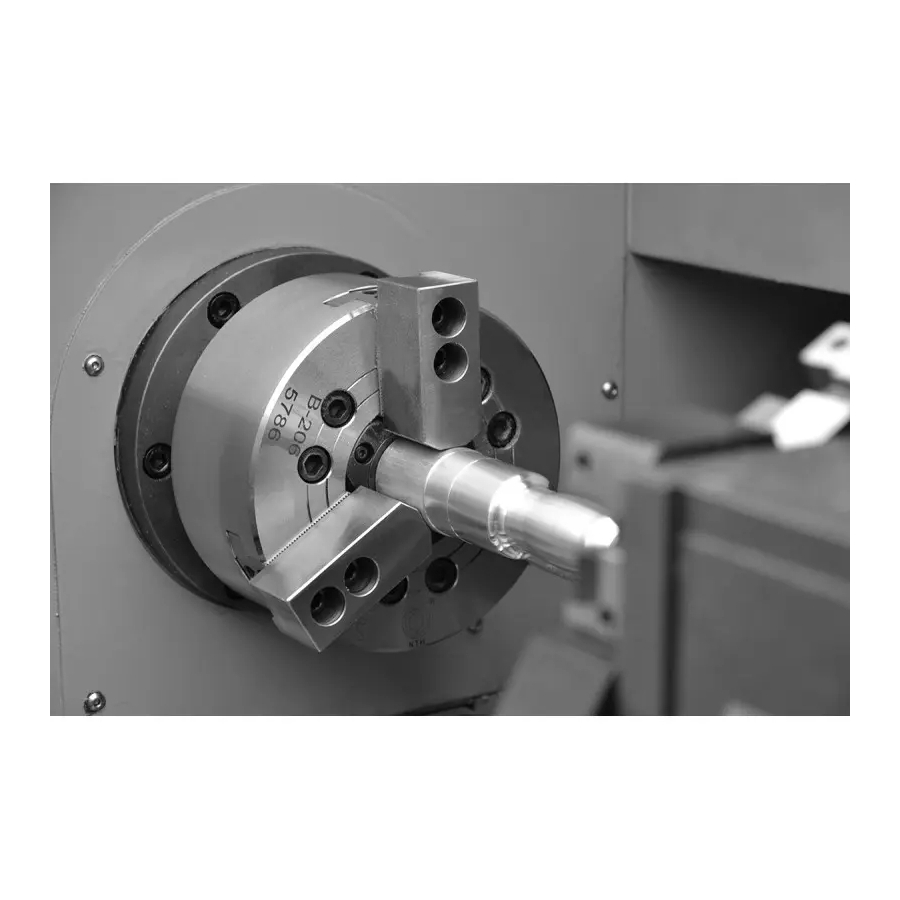

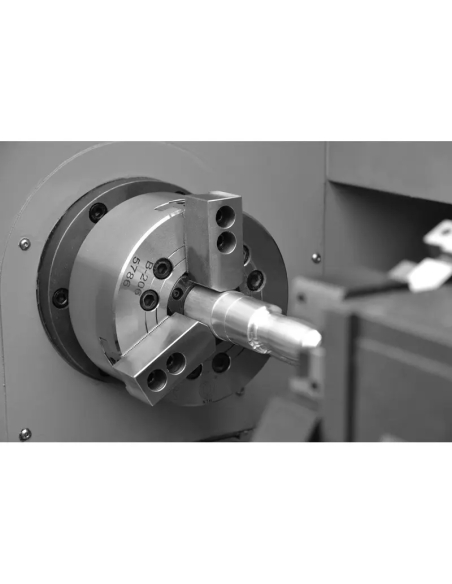

- Mandrină manuală cu 3 bacuri
- Cap revolver cu 6 poziții
- Set de bacuri moi
- Pinolă manuală cu con MT3
- Sistem de răcire
- Sistem automat de ungere a transmisiei și ghidajelor
- Iluminare cu halogen 24V
- Documentație tehnică (DTR) în limba română
- Declarație de conformitate CE
Echipare opțională
- Control Siemens Sinumerik 828D, Fanuc Oi-TF sau GSK
- Mandrină hidraulică
- Pinolă hidraulică
- Reazem mobil (lunetă mobilă)
- Reazem fix (lunetă fixă)
- Sondă de scule
- Bacuri suplimentare moi sau dure
- Mandrine cu bucșe elastice (collet)
- Dispozitiv de preluare a pieselor prelucrate
- Alimentator de bară
- Separator de vapori din interiorul cabinei
- Separator de ulei uzat din emulsie
- Portscule
- Software CAD/CAM
Parametri tehnici – CKT 320x1000
| Diametru de strunjire peste batiu | 320 mm |
| Diametru de strunjire peste sanie | 90 mm (opțiune 135 mm) |
| Distanța între vârfuri | 1000 mm |
| Turația arborelui principal | 100-2500 rot/min |
| Alezaj arbore principal | 60 mm |
| Con arbore principal | MK5 |
| Număr de scule | 4 (opțiune 6, 8) |
| Dimensiune scule | 16x16 mm |
| Diametrul maxim al barei prin alezaj | 44 mm |
| Con pinolă | MT3 |
| Cursa maximă a pinolei | 100 mm |
| Putere motor | 5,1 kW (S1) / 3,7 kW |
| Dimensiuni | 2370x1420x2000 mm |
| Greutate netă/brută | 1080/1200 kg |
Sisteme de comandă CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC CORMAK 320x1000 sunt echipate cu sisteme profesionale de comandă de la producătorii Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la diverse cerințe de producție, de la operațiuni simple până la procese complexe de prelucrare.
Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, adecvată atelierelor mici și medii.
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul necesar instruirii operatorilor.
- Fiabilitate ridicată: construcția robustă și rezistentă la praf și umiditate asigură stabilitate în condiții dificile de atelier.
- Compatibilitate: sistemul este destinat mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
- Consum redus: sistemul are un consum redus de energie și este adecvat utilizatorilor CNC aflați la început.
Sisteme de comandă CNC – Siemens și Fanuc
Strungul CNC CKT 320x1000 oferă sisteme de comandă CNC precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și utilizare facilă.
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: este ușor de utilizat și adecvată atelierelor mai mici și utilizatorilor începători.
- Fiabilitate: construcția durabilă este rezistentă la condiții industriale dificile.
- Eficiență: sistemul este destinat aplicațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
- Integrare cu CAD/CAM: facilitează utilizarea software-ului de proiectare.
- Funcții avansate: optimizează traiectoriile sculei și permite extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: oferă fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: sistemul este adecvat operațiunilor de așchiere de precizie, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
