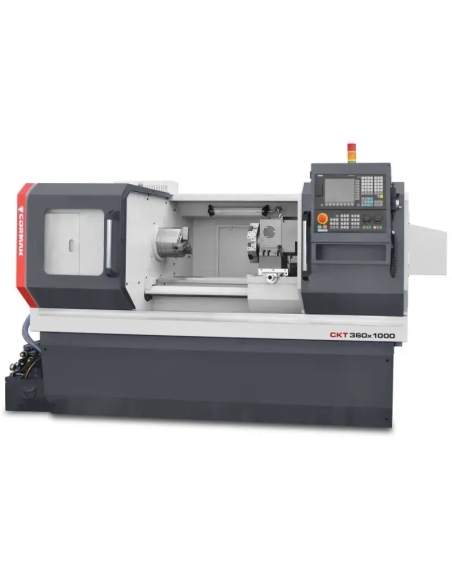

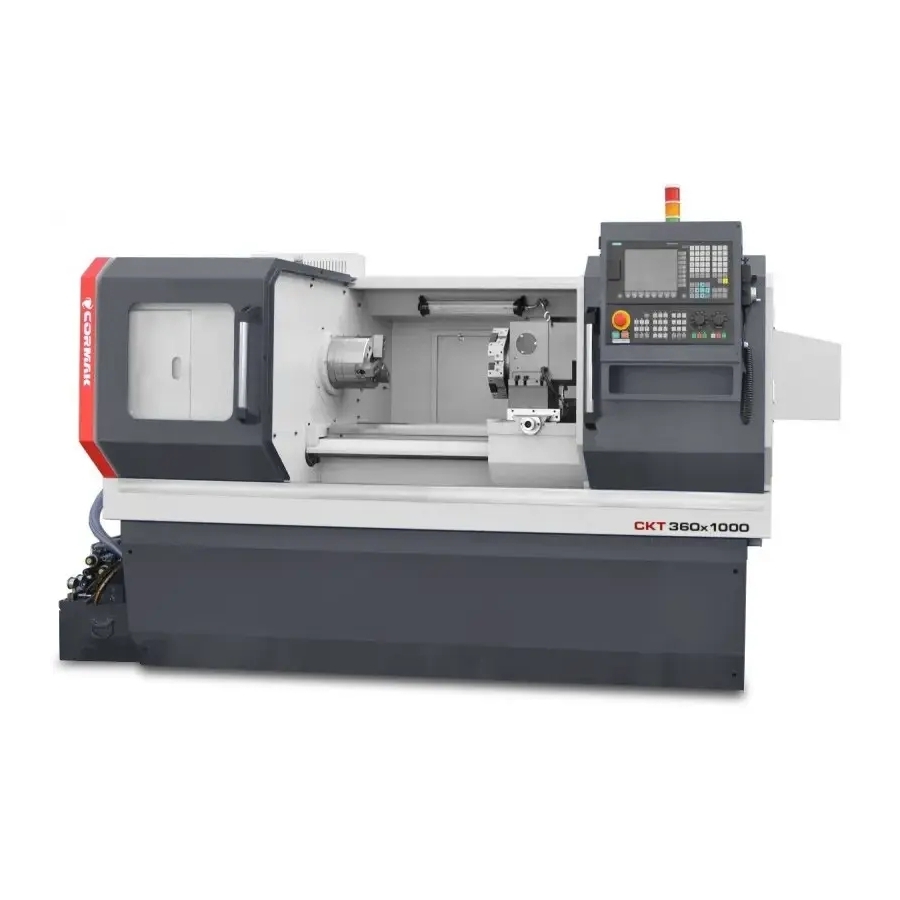

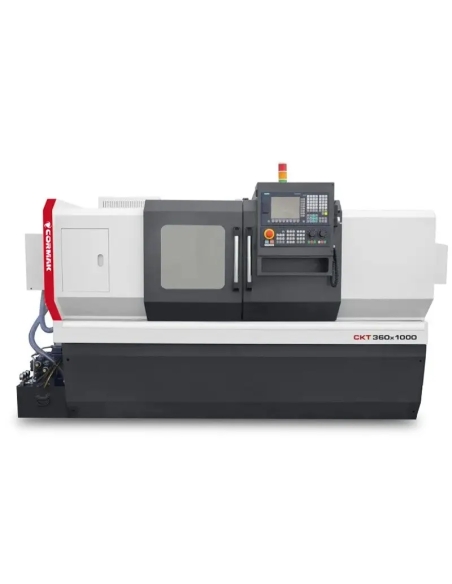

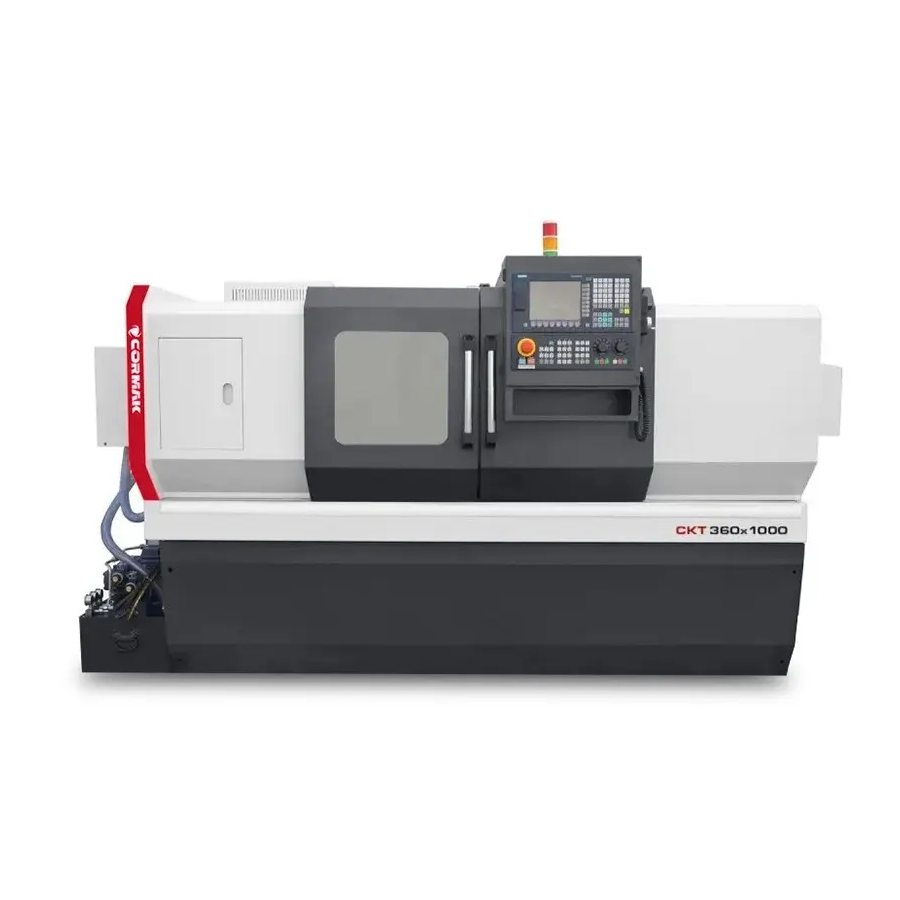

Strung CNC CORMAK CKT 360x1000 cu mandrină hidraulică și control Siemens Sinumerik
Strungul CNC CKT 360x1000 este un strung cu comandă numerică avansat, proiectat pentru prelucrarea de precizie a pieselor metalice în unități de producție medii și mari. Dotat cu control Siemens Sinumerik 808D și componente hidraulice, oferă fiabilitate și eficiență ridicată.
Principalele avantaje ale strungului CNC CKT 360x1000
Strungul CNC pentru metal CKT 360x1000 este o soluție profesională pentru industrie, care îmbină tehnologia modernă cu o construcție robustă, ideală pentru ateliere care necesită prelucrare prin așchiere de înaltă precizie. Ca strung industrial avansat, permite operații complexe precum strunjire, filetare, canelare sau găurire, menținând calitatea maximă a pieselor. Beneficiile cheie includ:
- Precizie înaltă: diametrul maxim de strunjire deasupra bancului este de 360 mm, iar deasupra saniei este de 150 mm. Alezajul arborelui principal este de 38 mm, cu opțiunea de 47 mm.
- Arbore principal flexibil: domeniul de turații 100-2000 rot/min și conul MT5 permit prelucrarea unei game largi de materiale, de la oțel la aliaje ușoare.
- Control avansat: sistemul Siemens Sinumerik 808D în limba română, susținut de servoacționări Siemens, optimizează programarea și crește eficiența producției.
- Construcție rigidă: greutatea netă de 1600 kg și dimensiunile de 1815x1300x1600 mm oferă stabilitate la prelucrarea pieselor cu lungimea de până la 1000 mm.
- Schimbarea eficientă a sculelor: capul revolver cu 6 poziții, opțional 8 sau 10, utilizează scule de 16x16 mm, opțional 20x20 mm, și reduce timpul ciclului.
- Componente hidraulice: mandrina hidraulică cu 3 bacuri și contrapunctul hidraulic asigură prinderea rapidă și precisă a pieselor.
- Durabilitatea componentelor: sistemul automat de ungere a transmisiei și ghidajelor reduce uzura, prelungind durata de viață a mașinii.
- Răcire optimă: sistemul de răcire oferă stabilitate termică, protejând sculele și piesele în regim intens.
- Versatilitate de utilizare: este dedicat strunjirii de precizie în industriile mecanică, auto și de scule.
- Eficiență energetică: motorul de 5,1 kW (S1) / 3,7 kW combină performanța înaltă cu un consum redus de energie.
- Posibilitate de configurare: opțiunile includ control Fanuc Oi-TF, software CAD/CAM și alimentator de bară.
Construcția și tehnologia strungului CNC CKT 360x1000
Strungul industrial CNC CKT 360x1000 a fost proiectat pentru fiabilitate și precizie în condiții de producție solicitante. Elementele constructive esențiale includ:
- Pat solid al mașinii: construcția rigidă, cu greutatea netă de 1600 kg, minimizează vibrațiile și asigură stabilitatea în timpul prelucrării.
- Arbore principal performant: alezajul de 38 mm, opțional 47 mm, conul MT5 și turația de 100-2000 rot/min permit prelucrarea diverselor piese.
- Cap revolver: dispune de 6 poziții, opțional 8 sau 10, și utilizează scule de 16x16 mm, opțional 20x20 mm.

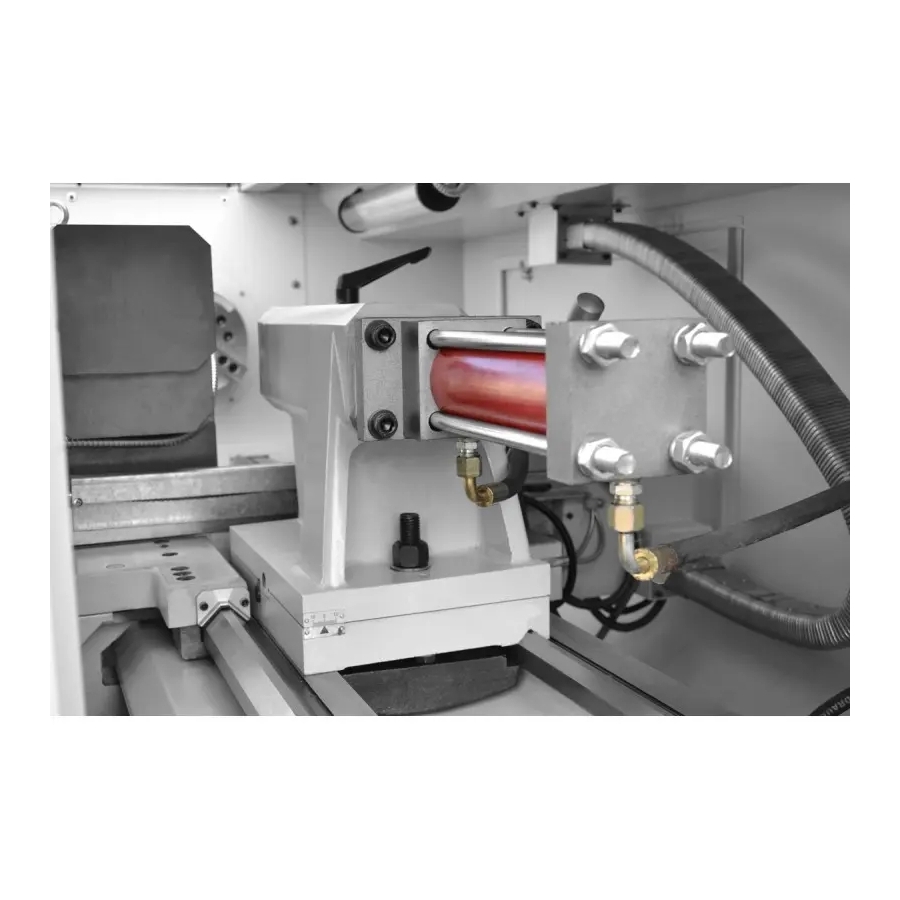

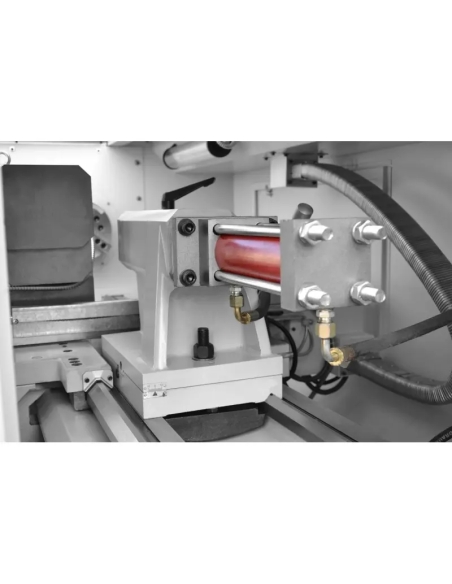

- Contrapunct hidraulic: conul MT3 și cursa maximă de 100 mm oferă sprijin precis pentru piese.

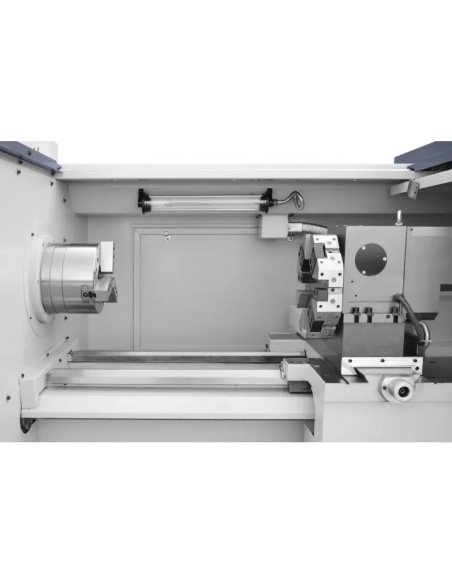

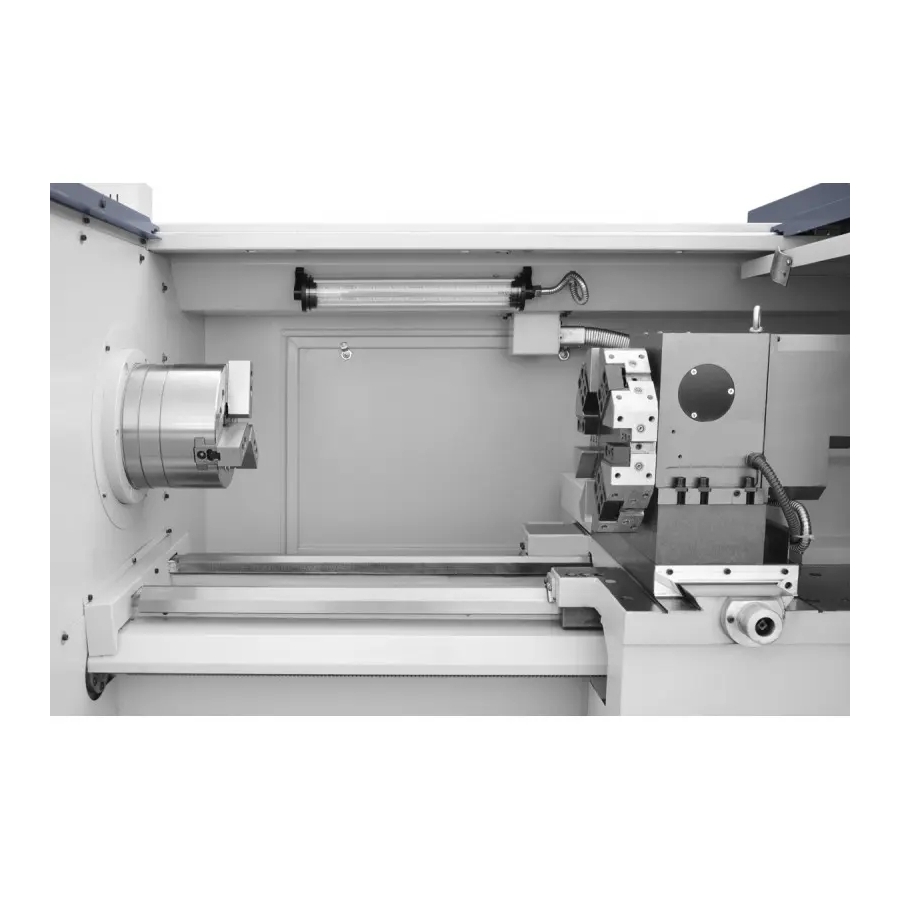

- Mandrină hidraulică: mandrina cu 3 bacuri asigură prinderea rapidă și sigură a pieselor.

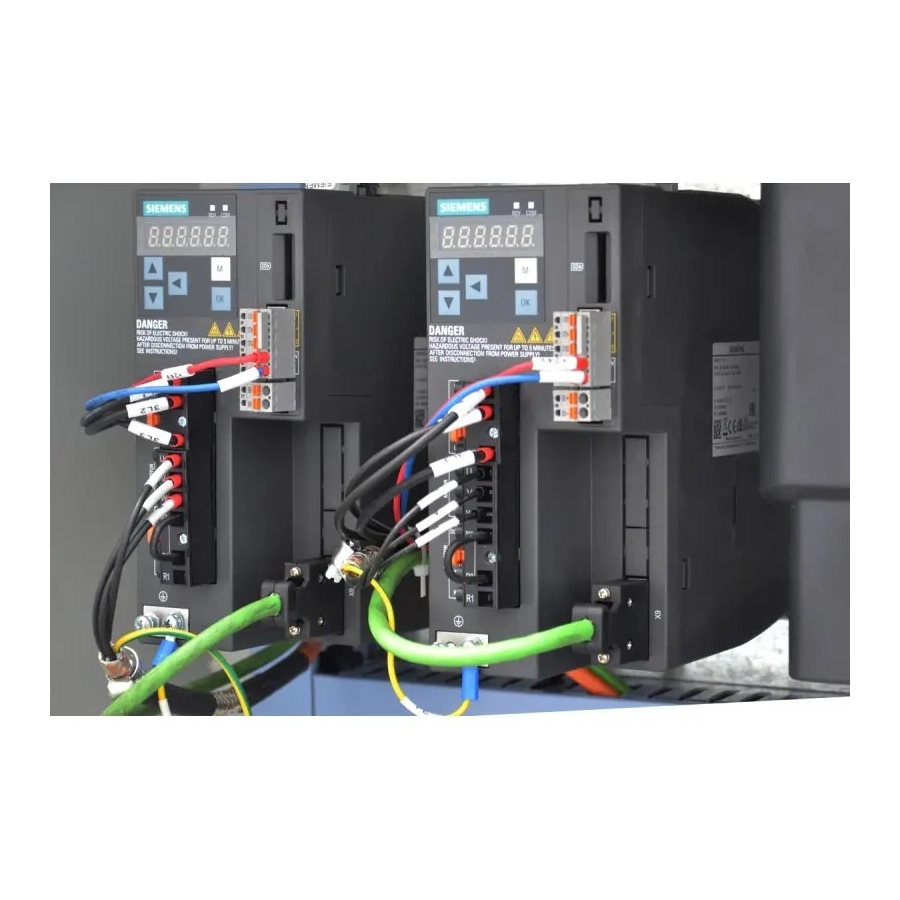

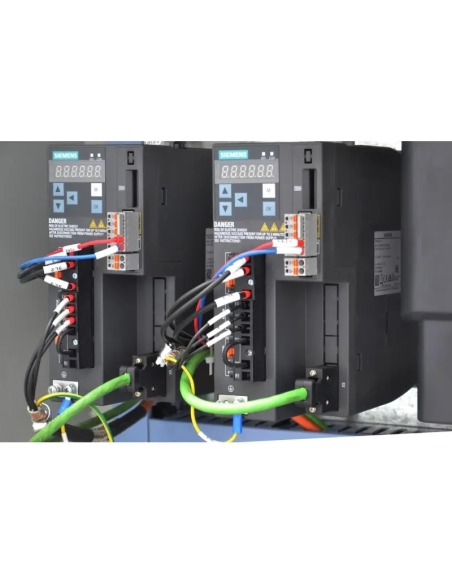

- Servoacționări Siemens: asigură mișcări fluide și precizie ridicată de poziționare.
- Sistem automat de ungere: ungerea centralizată a transmisiei și ghidajelor reduce uzura componentelor.
- Sistem de răcire: menține temperatura optimă și îmbunătățește calitatea prelucrării și durata de viață a sculelor.
- Iluminare cu halogen 24V: asigură vizibilitate în zona de lucru, contribuind la siguranță și precizie.
Precizie și eficiență în lucru
Strungul CNC CKT 360x1000 oferă precizie ridicată datorită controlului Siemens Sinumerik 808D și servoacționărilor Siemens. Sistemul optimizează traiectoriile sculei, asigurând acuratețea prelucrării pieselor cu diametrul de până la 360 mm și lungimea de 1000 mm. Schimbarea rapidă a sculelor și ciclurile avansate de strunjire reduc timpul de producție și cresc eficiența.
Utilizarea strungului CNC pentru metal CKT 360x1000
Strungurile CNC pentru metal precum CKT 360x1000 sunt utilizate în numeroase sectoare industriale, inclusiv:
- Industria mecanică: producția de arbori, bucșe, flanșe și elemente de precizie.
- Industria auto: prelucrarea componentelor pentru motoare, transmisii și sisteme de suspensie.
- Industria de scule: realizarea de filete, caneluri și piese cu geometrii complexe.
- Producție și prototipuri: utilizare pentru serii medii și prototipare în departamente R&D.
Mașina este destinată unităților care necesită un strung CNC versatil și fiabil.
Echipare standard
- Sistem de comandă SIEMENS SINUMERIK 808 Advanced în limba română
- Servoacționări Siemens
- Mandrină hidraulică cu 3 bacuri
- Cap revolver cu 6 poziții
- Set complet de bacuri moi
- Contrapunct hidraulic cu con MT3
- Sistem de răcire
- Sistem automat de ungere a transmisiei și ghidajelor
- Iluminare cu halogen 24V
- Documentație tehnică și de exploatare (DTR) în limba română
- Declarație de conformitate CE
Echipare opțională
- Bacuri moi suplimentare
- Bacuri dure
- Mandrine tip collet
- Prinzător pentru piese prelucrate
- Alimentator de bară
- Portscule
- Software CAD/CAM
Parametri tehnici – CKT 360x1000
| Diametru de strunjire deasupra bancului | 360 mm |
| Diametru de strunjire deasupra saniei | 150 mm |
| Distanța între vârfuri | 1000 mm |
| Turația arborelui principal | 100-2000 rot/min |
| Alezaj arbore principal | 38 mm (opțiune 47 mm) |
| Con arbore principal | MT5 |
| Număr de scule | 6 (opțiune 8, 10) |
| Dimensiune scule | 16x16 mm (opțiune 20x20 mm) |
| Con contrapunct | MT3 |
| Cursa maximă a contrapunctului | 100 mm |
| Putere motor | 5,1 kW (S1) / 3,7 kW |
| Dimensiuni | 1815x1300x1600 mm |
| Greutate netă | 1600 kg |
Sisteme CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC 360x1000 sunt echipate cu sisteme profesionale de comandă de la producători precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la cerințe de producție diferite, de la operații simple la procese complexe de prelucrare.
Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, destinată atelierelor mici și medii. Caracteristicile sale principale sunt:
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de învățare pentru operatori.
- Fiabilitate ridicată: construcția robustă și rezistența la praf și umiditate asigură stabilitate în condiții dificile de atelier.
- Compatibilitate: este dedicată mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
- Consum redus de energie: sistemul este destinat aplicațiilor CNC de bază.
Sisteme CNC Siemens și Fanuc
Strungul CNC 360x1000 oferă sisteme de comandă CNC precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și utilizare ușoară.
SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: este simplu de utilizat și adecvat pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcția durabilă este rezistentă la condiții industriale dificile.
- Aplicații de bază: sistemul este dedicat operațiilor de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și rularea ciclurilor complexe.
- Integrare CAD/CAM: facilitează utilizarea împreună cu software-ul de proiectare.
- Funcții avansate: permite optimizarea traseelor sculei și extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: asigură fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: este destinat operațiilor de așchiere de precizie, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
