Presă hidraulică CNC cu servo pentru îndoit tablă CORMAK EURO PB 63×2500

Configurația prezentată este cea mai frecvent aleasă, fiind o opțiune verificată și eficientă pentru producția de serie.

Caracteristici principale

• Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
• Reglaj opritor spate (axa X): automat.
• Reglaj traversă (axele Y1, Y2): automat.
• Reglarea înălțimii degetelor (axa R): manuală.
• Prindere poanson bilaterală: montaj rapid tip AMADA, pentru schimbări rapide de scule.

Configurațiile disponibile pot fi adaptate nevoilor de producție și tipului pieselor prelucrate, în funcție de aplicație și cerințele tehnologice.

Parametri tehnici

Reglarea înălțimii opritoarelor

Reglarea înălțimii opritoarelor poate fi manuală sau automată. Axa R facilitează îndoirea razelor mai mari, de exemplu printr-un sistem în trepte.

Îndoirea în trepte

Pentru ca rezultatul îndoirii în trepte să fie satisfăcător, este necesară efectuarea anumitor calcule, care necesită cunoașterea câtorva parametri esențiali ai procesului de îndoire:

• Lungimea arcului: distanța dintre capetele curbei părții îndoite a foii de tablă, măsurată pe interiorul îndoiturii.
• Numărul de îndoiri: numărul îndoirilor individuale care trebuie realizate pentru a obține o tablă îndoită cu o anumită rază; cu cât sunt mai multe îndoiri, cu atât unghiul fiecărei îndoiri este mai mic și, în final, arcul este mai neted.
• Distanța dintre îndoiri: spațiul dintre îndoirile consecutive efectuate în timpul procesului.

Deși întregul proces de îndoire în trepte poate părea complex, utilajele și software-ul disponibile la CORMAK sunt suficient de avansate pentru a simplifica în multe privințe activitatea operatorului.

Compensarea automată a săgeții de deflexie

Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime. Aceasta este o opțiune disponibilă.

Compensarea manuală a săgeții de deflexie

Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime. Aceasta este o opțiune disponibilă.

Subansamble de înaltă calitate

• Componente electrice: Schneider/Delta/Eaton.

Control și funcționalitate

CR-41 CNC

• Ecran tactil: 10", instalat pe un braț mobil, oferind libertate de lucru pe întregul câmp de lucru al mașinii.
• Programabilitate: posibilitatea de a salva până la 2000 de programe, cu 30 de pași fiecare, pentru adaptare flexibilă la diverse sarcini.
• Operare ergonomică: meniu intuitiv cu abrevieri în limba engleză, pentru o familiarizare rapidă.

Mașina combină tehnologia avansată cu ușurința în operare, fiind potrivită atât pentru lucrări manuale de precizie, cât și pentru producția de serie. Subansamblele de calitate și protecțiile avansate contribuie la fiabilitatea și siguranța în utilizare.

Siguranță

Presa este echipată cu sisteme și elemente de protecție concepute pentru siguranța operatorului în timpul procesului de îndoire.

Sistem de siguranță cu laser

Sistemul laser de siguranță protejează operatorul și accelerează procesul de îndoire de peste două ori.

Conexiunile hidraulice de clasă superioară și supapele de siguranță sunt proiectate în Polonia.

Sistemele de protecție de tip porți sau bariere luminoase care nu sunt conforme cu normele CE pot expune operatorii la riscuri grave.

Protecții de siguranță conforme CE

Ergonomie și facilități suplimentare

• Controler mobil: montat pe braț articulat.
• Iluminare LED: crește confortul și siguranța în lucru.
• Suporturi frontale: montate pe ghidaje liniare.

Presele abkant sunt echipate cu o serie de protecții avansate. Acestea includ marcaje clare, apărători laterale, poartă de siguranță în spate și butoane de oprire de urgență ușor accesibile.

Fiecare mașină include instrucțiuni de utilizare clare și detaliate în limba română.

Declarația CE nu reprezintă singurul element relevant pentru siguranța utilajului. Sistemele cu care acesta este echipat sunt, de asemenea, importante.

SCO – sistem de răcire a uleiului

Sistemul garantează stabilitatea parametrilor de lucru ai mașinii chiar și după o exploatare îndelungată și continuă.

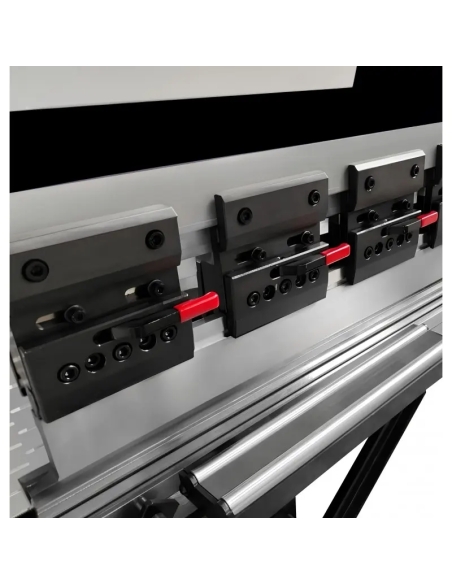

Prinderea poansoanelor și matrițelor

• Dotare standard: matrițe divizate, cu caneluri multiple, pe patru fețe, precum și poansoane divizate.
• Sistem de prindere: prindere manuală tip AMADA, europeană, care permite schimbări rapide de scule.
• Montarea poansoanelor: poansoanele se montează din lateralul mașinii și se blochează cu șuruburi.

Alegerea matriței și a poansonului

Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului. Presele abkant CORMAK efectuează măsurători ale îndoirii în timp real și pot, de exemplu, corecta abaterile în timpul procesului, pentru ca rezultatul să fie cât mai bun.

În funcție de forța de presare a utilajului, poansoanele și matrițele divizate pot diferi ca lungime.
