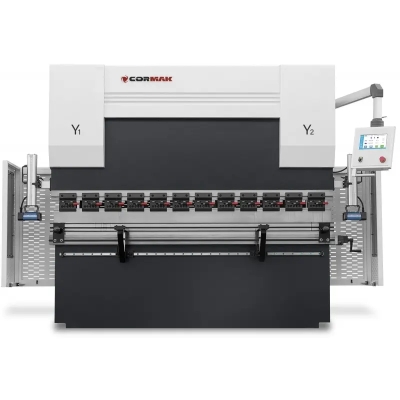

Presă hidraulică CNC servo pentru îndoit tablă CORMAK Euro PB 500 × 4000

Configurația prezentată este cel mai des aleasă de clienți, fiind o opțiune verificată și eficientă pentru producția de serie.

Caracteristici principale

• Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
• Opritor posterior, axa X: reglaj automat.
• Grindă, axele Y1 și Y2: reglaj automat.
• Poziția degetelor, axa R: reglaj manual pe înălțime, cu servomotor disponibil opțional.
• Prinderea poansonului: pe ambele părți, cu montaj rapid tip AMADA, pentru schimbarea rapidă a sculelor.

Configurațiile disponibile se adaptează nevoilor de producție și tipului de piese prelucrate. Specificația mașinii se stabilește individual, în funcție de aplicație și cerințele tehnologice.

Parametri tehnici

Reglarea opritoarelor

Reglarea înălțimii opritoarelor poate fi manuală sau automată. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul pas cu pas.

Îndoirea pas cu pas

Pentru ca rezultatul îndoirii pas cu pas să fie satisfăcător, sunt necesare anumite calcule care presupun cunoașterea câtorva parametri-cheie ai procesului de îndoire:

• Lungimea arcului: distanța dintre capetele curbei părții îndoite a tablei, măsurată pe interiorul îndoiturii.
• Numărul de îndoiri: numărul de îndoiri individuale necesare pentru obținerea unei table îndoite la o rază determinată; cu cât sunt mai multe îndoiri, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul final este mai neted.
• Distanța dintre îndoiri: distanța dintre îndoiturile individuale realizate în timpul procesului.

Deși întregul proces de îndoire pas cu pas poate părea destul de complicat, utilajele și software-ul disponibile la CORMAK sunt suficient de avansate pentru a prelua multe dintre operațiunile operatorului.

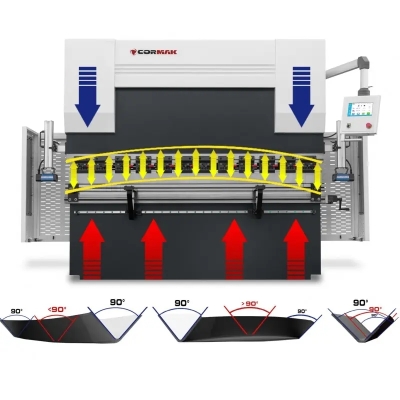

Compensarea automată a săgeții de încovoiere

Asigură menținerea aceluiași unghi de îndoire pe toată lungimea. Funcția este disponibilă opțional.

Compensarea manuală a săgeții de încovoiere

Asigură menținerea aceluiași unghi de îndoire pe toată lungimea. Funcția este disponibilă opțional.

Subansamble de înaltă calitate

• Sistem electric: componente marca Schneider/Delta/Eaton.

Control și funcționalitate

CR-41 CNC

• Ecran tactil: 10 inch, montat pe braț mobil, oferind libertate de lucru în întregul câmp de operare al mașinii.
• Programabilitate: posibilitatea de a salva până la 2000 de programe, cu câte 30 de pași fiecare, pentru adaptarea flexibilă la sarcini diverse.
• Operare ergonomică: meniu intuitiv cu abrevieri în limba engleză, pentru o acomodare rapidă.

Mașina îmbină tehnologia avansată cu simplitatea utilizării, fiind adecvată atât pentru lucrări manuale de precizie, cât și pentru producția de serie. Componentele de calitate și protecțiile avansate contribuie la fiabilitatea și siguranța utilizării.

Siguranță

Presa este echipată cu sisteme și elemente de protecție destinate siguranței operatorului în timpul procesului de îndoire.

Sistem de siguranță cu laser

În configurația standard este inclus un sistem laser de siguranță care protejează operatorul și accelerează de peste două ori procesul de îndoire.

Sunt utilizate conexiuni hidraulice de înaltă calitate și supape de siguranță proiectate în Polonia.

Protecțiile de tip porți sau cortine luminoase trebuie să fie conforme cu standardele CE pentru a evita expunerea angajaților la riscuri pentru sănătate.

Apărători de siguranță conforme CE

Ergonomie și facilități suplimentare

• Controler mobil pe braț articulat.
• Iluminare LED: crește confortul și siguranța în lucru.
• Suporturi pe ghidaje liniare.

Presele abkant sunt echipate cu o serie de protecții avansate, inclusiv marcaje clare, apărători laterale, poartă de siguranță în spate și butoane de oprire de urgență ușor accesibile.

Fiecare mașină este livrată cu un manual de utilizare clar și detaliat în limba română.

Declarația CE nu indică automat nivelul complet de siguranță al mașinii; sunt importante și sistemele cu care aceasta este echipată.

SCO – Sistem de răcire a uleiului

Sistemul este inclus în configurația standard și asigură stabilitatea parametrilor de lucru ai mașinii chiar și după exploatarea îndelungată, în regim continuu.

Prinderea poansoanelor și matrițelor

• Configurație standard: matrițe divizate, cu caneluri multiple, pe patru fețe, precum și poansoane divizate.
• Sistem de prindere: prindere manuală tip AMADA, europeană, care permite schimbarea rapidă a sculelor.
• Montarea poansoanelor: poansoanele se montează din lateralul mașinii și se blochează cu ajutorul șuruburilor.

Alegerea matriței și a poansonului

Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului. Presele abkant CORMAK efectuează permanent măsurători ale îndoirii și pot, de exemplu, să corecteze abaterile în timpul procesului pentru obținerea unui rezultat cât mai bun.

În funcție de forța de apăsare a presei, poansoanele și matrițele divizate pot avea lungimi diferite.
