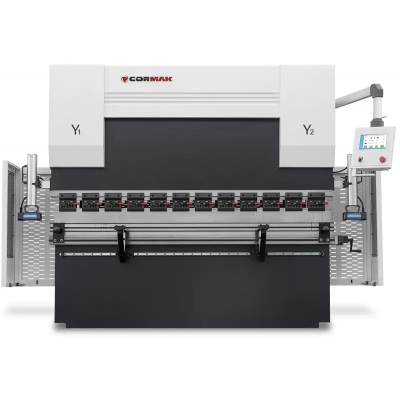

Presă hidraulică CNC servo pentru îndoit tablă CORMAK EURO PB 125×3200

Configurația prezentată este cea mai des aleasă de clienți, fiind o opțiune verificată și eficientă pentru producția de serie.

Caracteristici principale

• Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
• Axa X: reglarea automată a opritorului din spate.
• Axele Y1 și Y2: reglarea automată a traversei.
• Axa R: reglarea pe înălțime a poziției degetelor cu servomotor.
• Prinderea poansonului: pe ambele părți, cu montaj rapid tip AMADA, pentru schimbarea rapidă a sculelor.

Parametri tehnici – CORMAK EURO PB 125×3200

Reglarea înălțimii opritoarelor

Reglarea înălțimii opritoarelor poate fi manuală sau automată. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul pas cu pas.

Îndoirea în pași

Pentru ca rezultatul îndoirii în pași să fie satisfăcător, sunt necesare anumite calcule care presupun cunoașterea câtorva parametri esențiali ai procesului de îndoire:

• Lungimea arcului: distanța dintre capetele curbei părții de tablă îndoite, calculată pe interiorul îndoirii.
• Numărul de îndoiri: numărul de îndoiri individuale care trebuie realizate pentru a obține raza dorită; cu cât sunt mai multe îndoiri, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul rezultat este mai neted.
• Distanța dintre îndoiri: distanța dintre îndoiri succesive realizate în timpul procesului.

Deși întregul proces de îndoire în pași poate părea complex, utilajele și software-ul disponibile la CORMAK sunt suficient de avansate pentru a prelua numeroase operațiuni efectuate în mod obișnuit de operator.

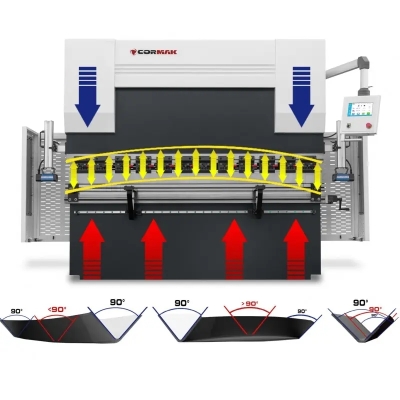

Compensarea automată a săgeții de încovoiere

Asigură menținerea aceluiași unghi de îndoire pe toată lungimea. Dotare opțională.

Compensarea manuală a săgeții de încovoiere

Asigură menținerea aceluiași unghi de îndoire pe toată lungimea. Dotare opțională.

Subansamble de înaltă calitate

• Sistem electric: componente marca Schneider/Delta/Eaton.

Control și funcționalitate

Controler CR-41 CNC

• Ecran tactil: 10", montat pe un braț mobil, oferind libertate de lucru în întreaga zonă de operare a mașinii.
• Programabilitate: posibilitatea de a salva până la 2000 de programe, cu câte 30 de pași fiecare, pentru adaptare flexibilă la diverse sarcini.
• Operare ergonomică: meniu intuitiv cu abrevieri în limba engleză, pentru familiarizare rapidă.

Mașina combină tehnologia avansată cu ușurința în utilizare, fiind potrivită atât pentru operațiuni manuale de precizie, cât și pentru producția de serie eficientă. Componentele de calitate și protecțiile avansate contribuie la fiabilitatea și siguranța în exploatare.

Siguranță

Presa este echipată cu protecții avansate pentru utilizarea în condiții de siguranță.

Sistem de siguranță cu laser

Sistemul de siguranță laser este inclus în configurația standard, protejează operatorul și accelerează de peste două ori procesul de îndoire.

Mașina utilizează conexiuni hidraulice de înaltă calitate și supape de siguranță proiectate în Polonia.

Protecțiile de tip porți sau cortine luminoase trebuie să respecte normele CE, pentru a nu expune operatorii la riscuri pentru sănătate.

Apărători de siguranță conforme CE

Ergonomie și dotări suplimentare

• Controler mobil: montat pe braț articulat.
• Iluminare LED: crește confortul și siguranța la lucru.
• Suporturi frontale: montate pe ghidaje liniare.

Presele abkant sunt echipate cu o serie de protecții avansate. Acestea includ marcaje clare, apărători laterale, poartă de siguranță în spate și întrerupătoare de urgență ușor accesibile.

Fiecare mașină este livrată cu un manual de utilizare clar și detaliat, în limba română.

Declarația CE nu indică automat nivelul de siguranță al unei mașini. Sistemele de protecție cu care aceasta este echipată sunt esențiale.

SCO – sistem de răcire a uleiului

Sistemul este inclus în configurația standard și asigură stabilitatea parametrilor de lucru ai mașinii chiar și după utilizare îndelungată și continuă.

Prinderea poansoanelor și a matrițelor

• Configurație standard: matrițe divizate, cu mai multe caneluri, pe patru fețe, precum și poansoane divizate.
• Sistem de prindere: sistem manual tip AMADA (European), utilizat la presele abkant CORMAK și conceput pentru schimbarea rapidă a sculelor.
• Montarea poansoanelor: se realizează din lateralul mașinii, iar blocarea se face cu ajutorul șuruburilor.

Alegerea matriței și a poansonului

Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului. Presele abkant CORMAK efectuează măsurători ale îndoirii în timp real și pot, de exemplu, să corecteze abaterile în timpul procesului, pentru un rezultat optim.

În funcție de forța de presare a utilajului, poansoanele și matrițele divizate pot diferi ca lungime.
