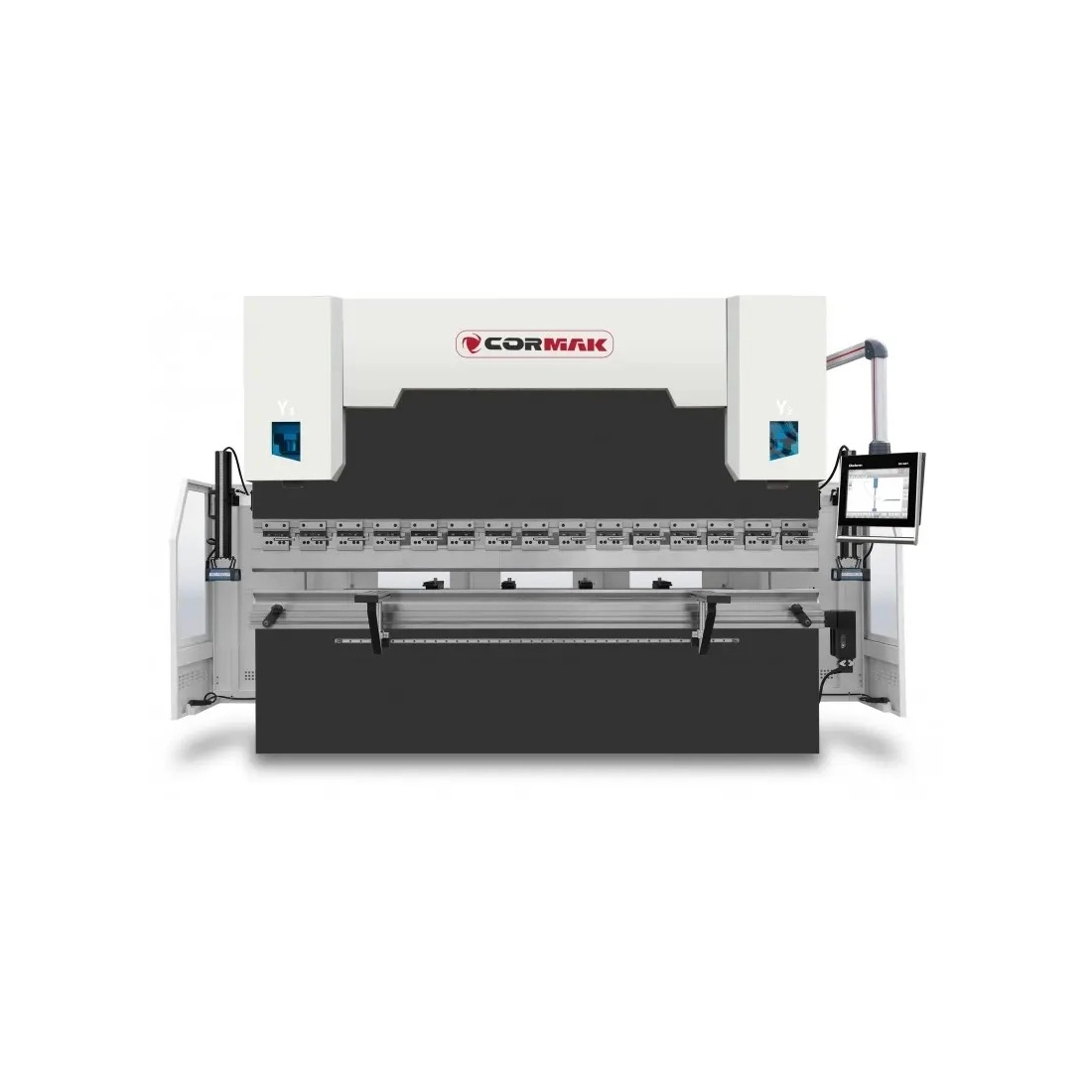

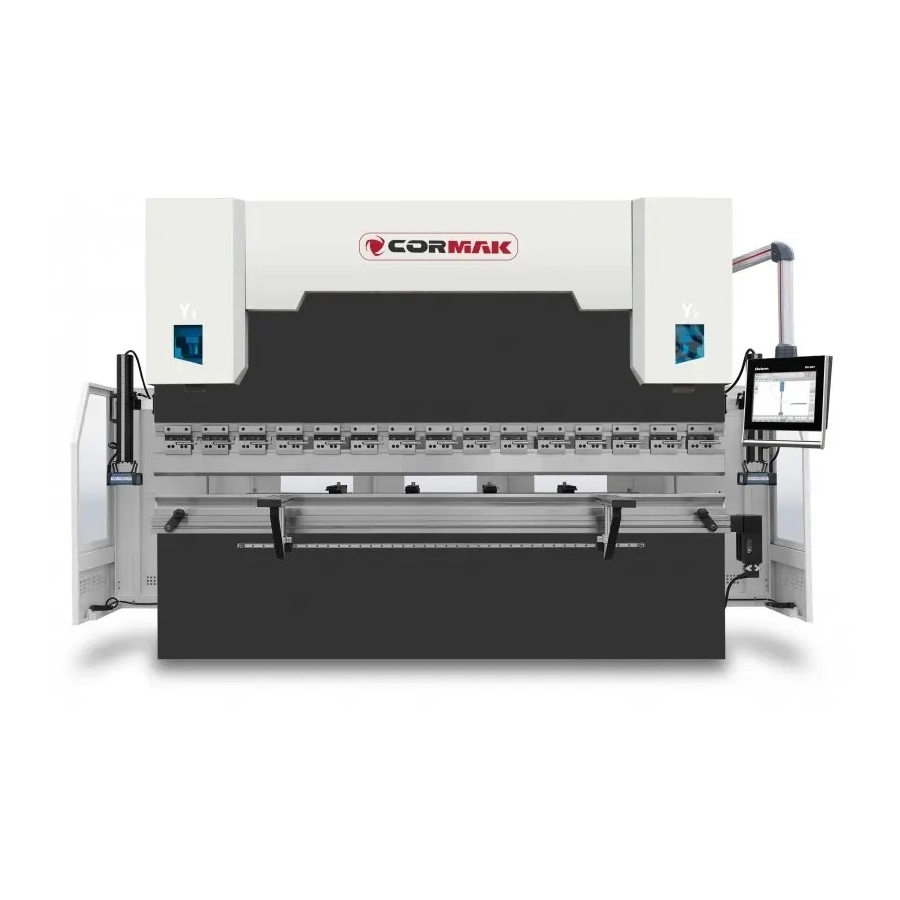

Presă hidraulică CNC de îndoit tablă CORMAK Servo Elite 250×6000 Delem 66

Parametri tehnici

Caracteristici principale

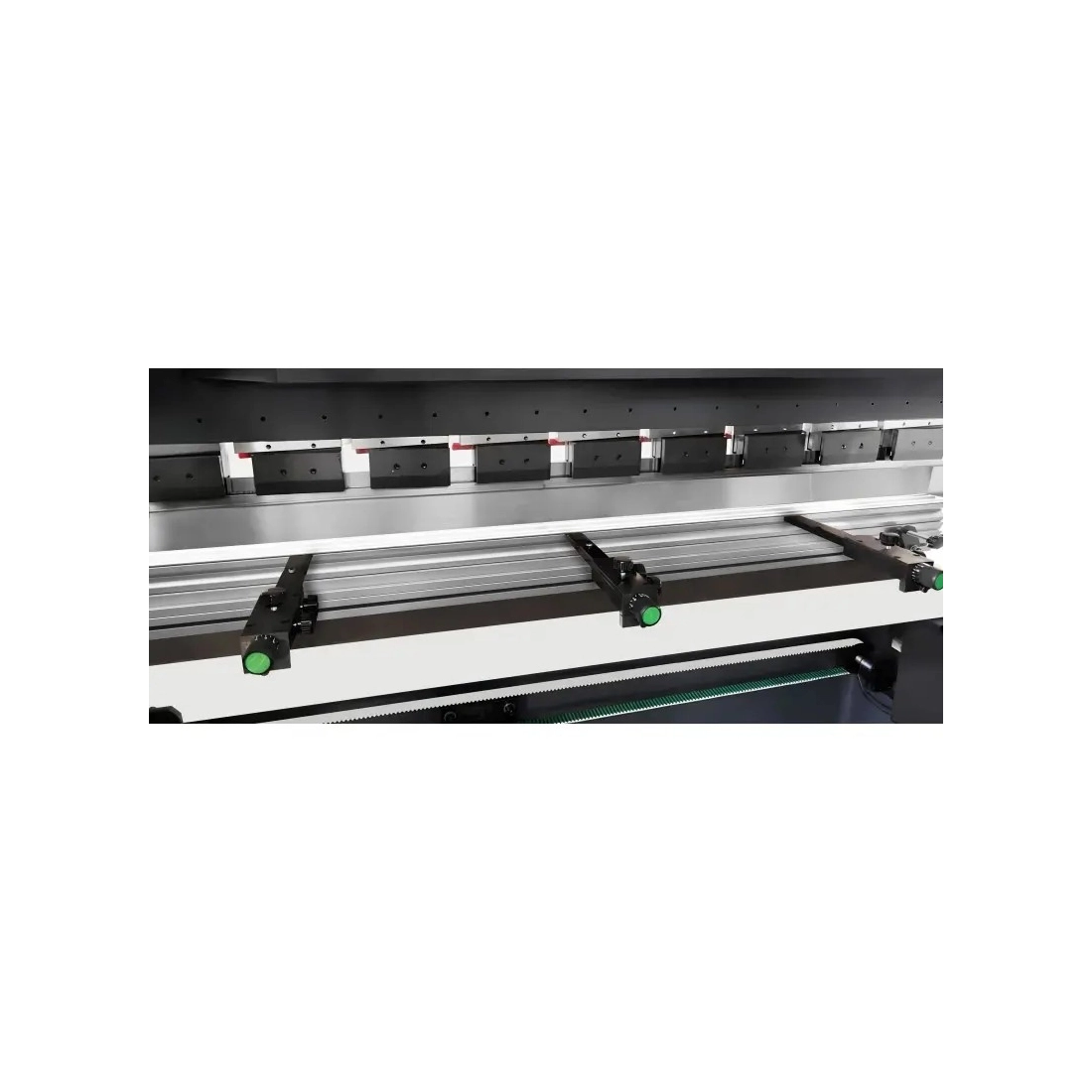

• Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.

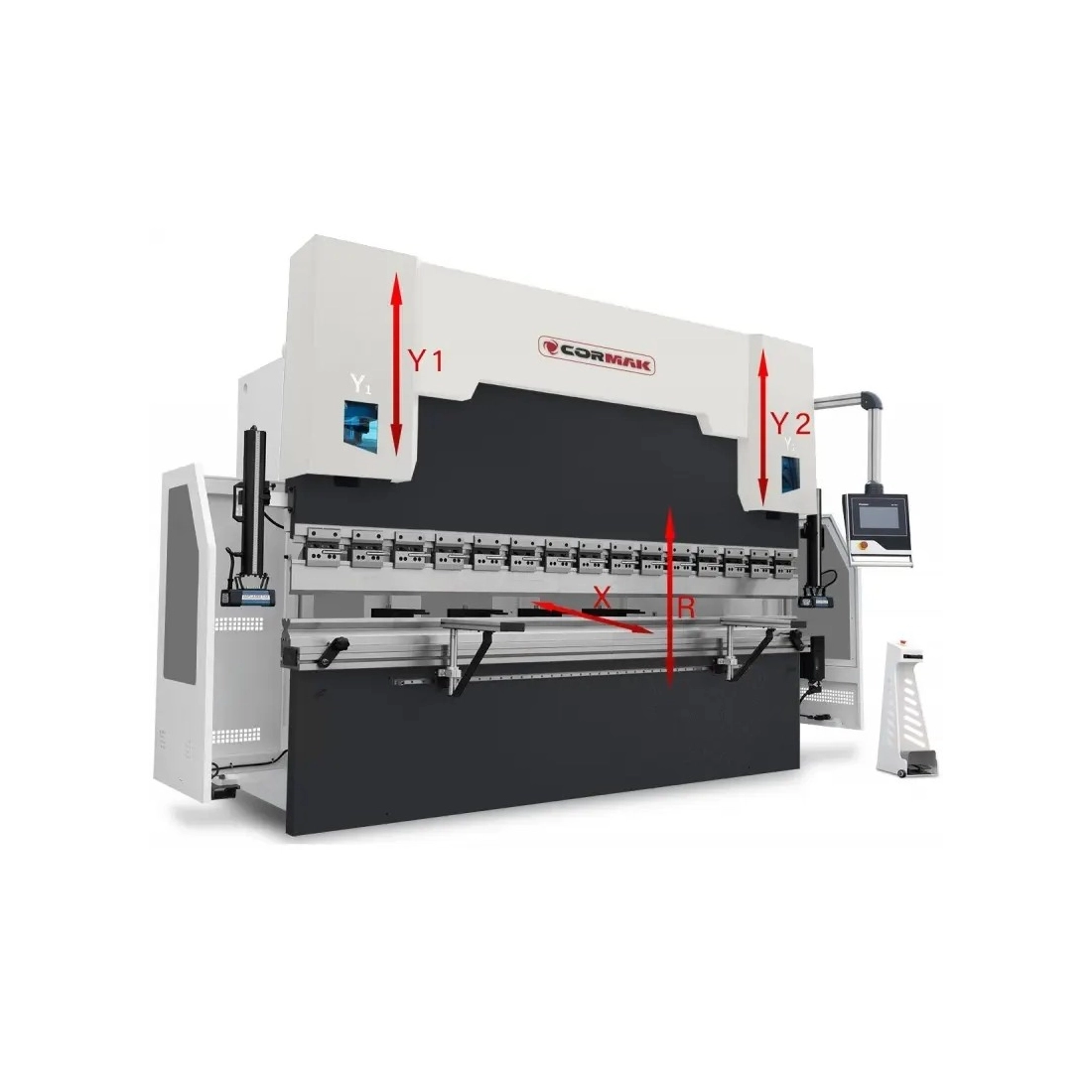

• Ajustare axe Y1, Y2: automată.
• Ajustare opritor posterior: axa X cu servomotor pe encodere.
• Ajustare axă R: servomotor pe encodere.
• Compensarea săgeții: ajustare automată a săgeții de îndoire.
• Montare dublă a ștanței: montare rapidă tip AMADA, permițând schimbări rapide ale uneltelor.

Ajustarea opritorului posterior și a axei R

Ajustarea automată a retragerii opritorului (axa X) și a axei R (opțiune manuală). Axa R facilitează îndoirea razelor mai mari, de exemplu, folosind un sistem pas cu pas.

Opțional, este disponibilă ajustarea degetelor pe axele Z1, Z2, R1, R2, X1, X2 cu servomotoare.

Îndoirea pas cu pas

Pentru a obține un rezultat satisfăcător al îndoirii pas cu pas, este necesară efectuarea anumitor calcule care necesită cunoașterea câtorva parametri importanți legați de procesul de îndoire:

• Lungimea arcului: distanța între capetele curbei părții îndoite a foii de tablă, măsurată pe partea interioară a îndoirii.
• Numărul de îndoiri: numărul de îndoiri individuale necesare pentru a obține o tablă îndoită cu o anumită rază; cu cât numărul de îndoiri este mai mare, cu atât unghiul fiecărei îndoituri este mai mic și rezultă un arc mai neted.
• Distanța între îndoiri: distanța între îndoirile individuale realizate în timpul procesului.

Deși întregul proces de îndoire pas cu pas poate părea destul de complicat, mașinile și software-urile disponibile la CORMAK sunt deja la un nivel avansat, astfel încât, în multe privințe, înlocuiesc complet operatorul.

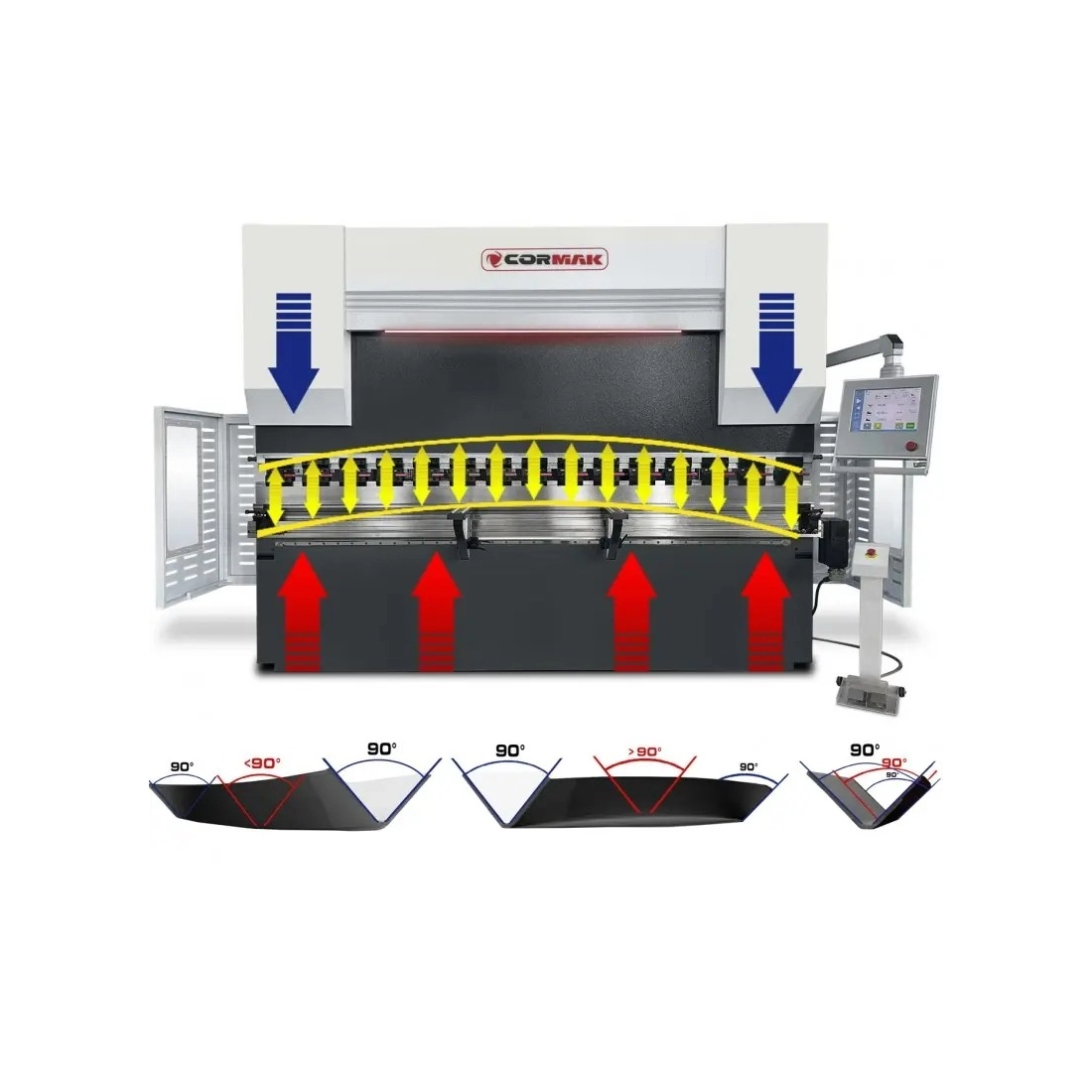

Compensarea automată a săgeții de îndoire

Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime (opțiune).

Compensarea manuală a săgeții de îndoire

Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime (opțiune).

Componente de înaltă calitate

• Componente ale sistemului electric de la Schneider/Delta/Eaton.

Control și funcționalitate

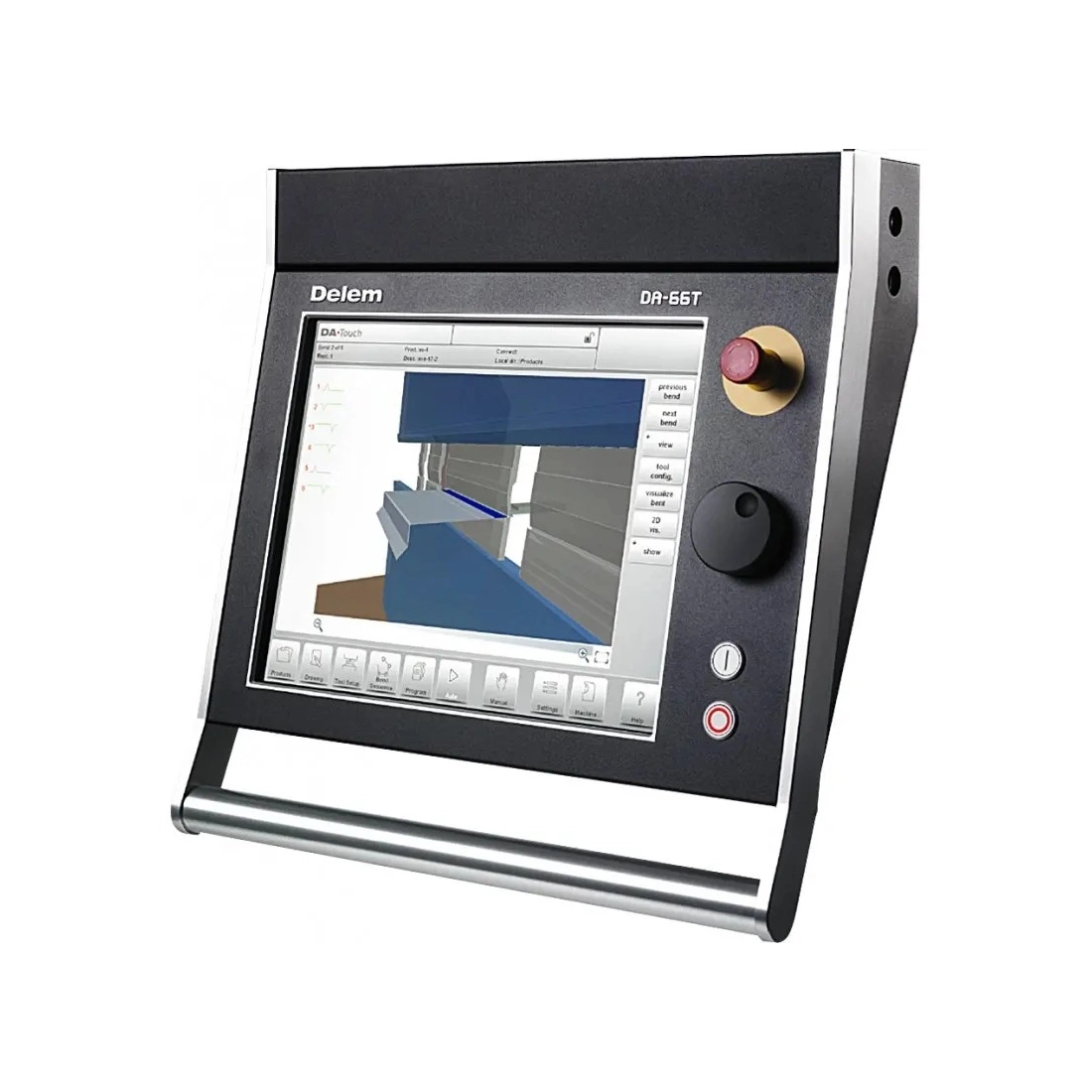

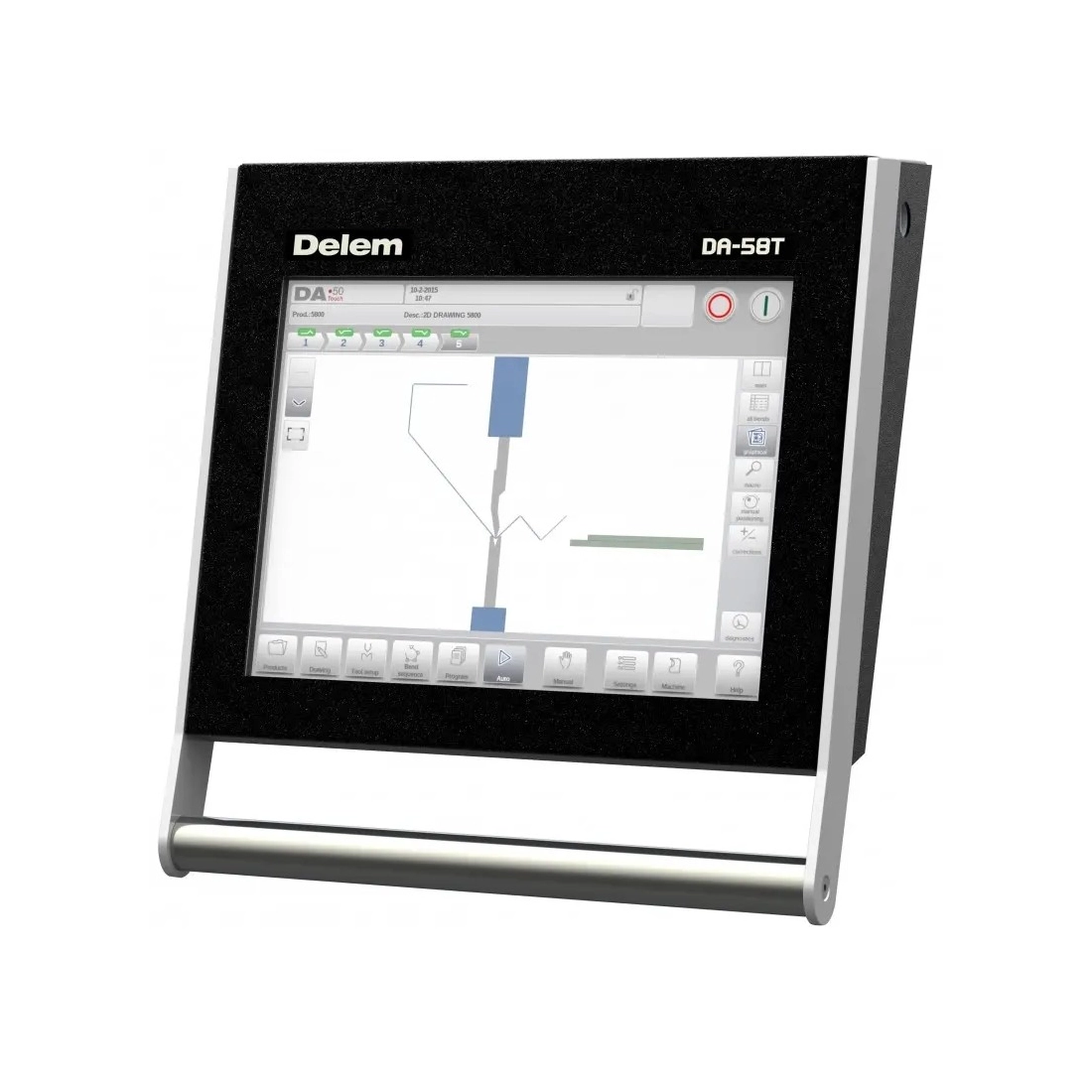

DELEM DA-69T

Ecran

• Ecran tactil 17" TFT LCD.
• Ecran color.

Software extern

• Licență stație LITE T3D pentru crearea secvențelor de îndoire pe PC.

Sistem

• Controler intuitiv cu comenzi în limba poloneză.
• Sistem de operare stabil Windows CE.
• Memorie operativă 64Mb.
• Număr maxim de programe: 1000 /1Gb/.
• Număr maxim de repetări ale pasului: 99.

Funcții

• Import fișiere DXF.
• Import funcții 3D în IGES & SAT din programul LITE T3D.
• Crearea desenului elementului îndoit pe ecranul controlerului (3D).
• Crearea automată a programului de îndoire pe baza desenului produsului (3D).
• Calculul automat al cursei grinzii și al forței de îndoire în funcție de material.
• Setarea automată a opritorului conform programului de îndoire.
• Vizualizarea procesului de îndoire 3D prin simulare pas cu pas.

Mașina combină tehnologia avansată cu simplitatea utilizării, fiind potrivită atât pentru sarcini manuale de precizie, cât și pentru lucrări de serie eficiente. Componentele de înaltă calitate și protecțiile avansate asigură fiabilitatea și siguranța utilizării.

Siguranță

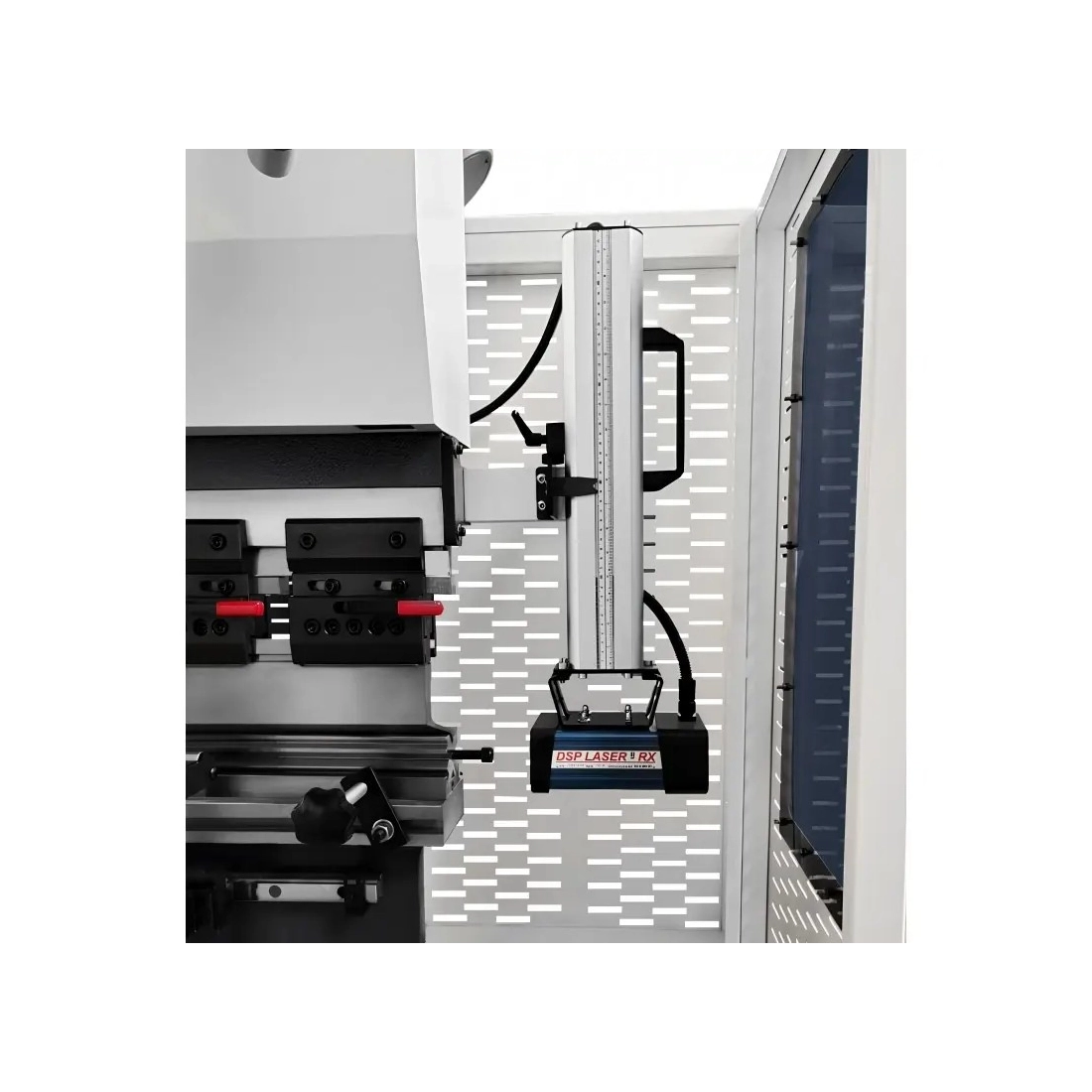

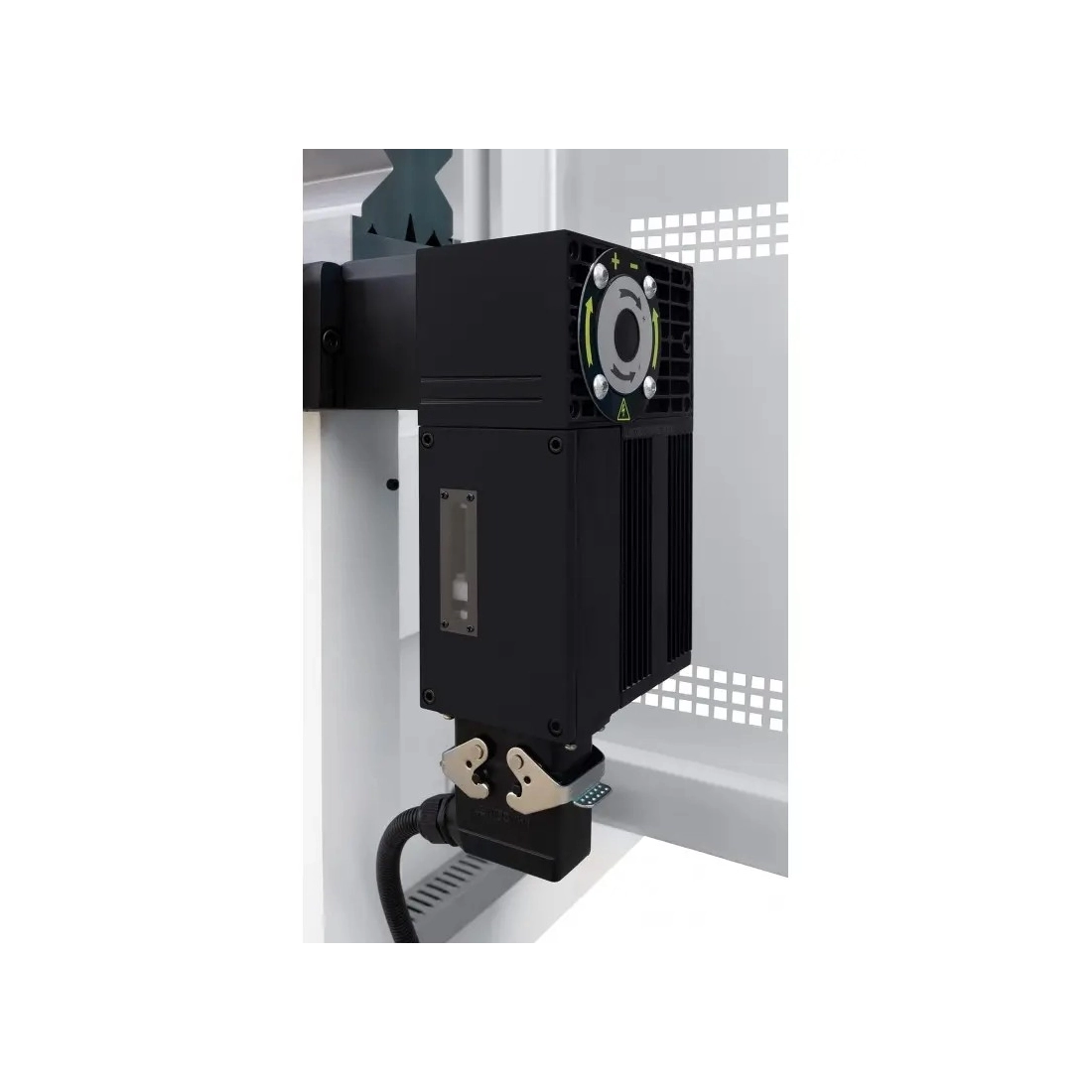

Sistem de siguranță cu laser

În configurația standard este inclus un sistem de siguranță cu laser de cea mai înaltă clasă, care protejează operatorul și accelerează de peste două ori procesul de îndoire.

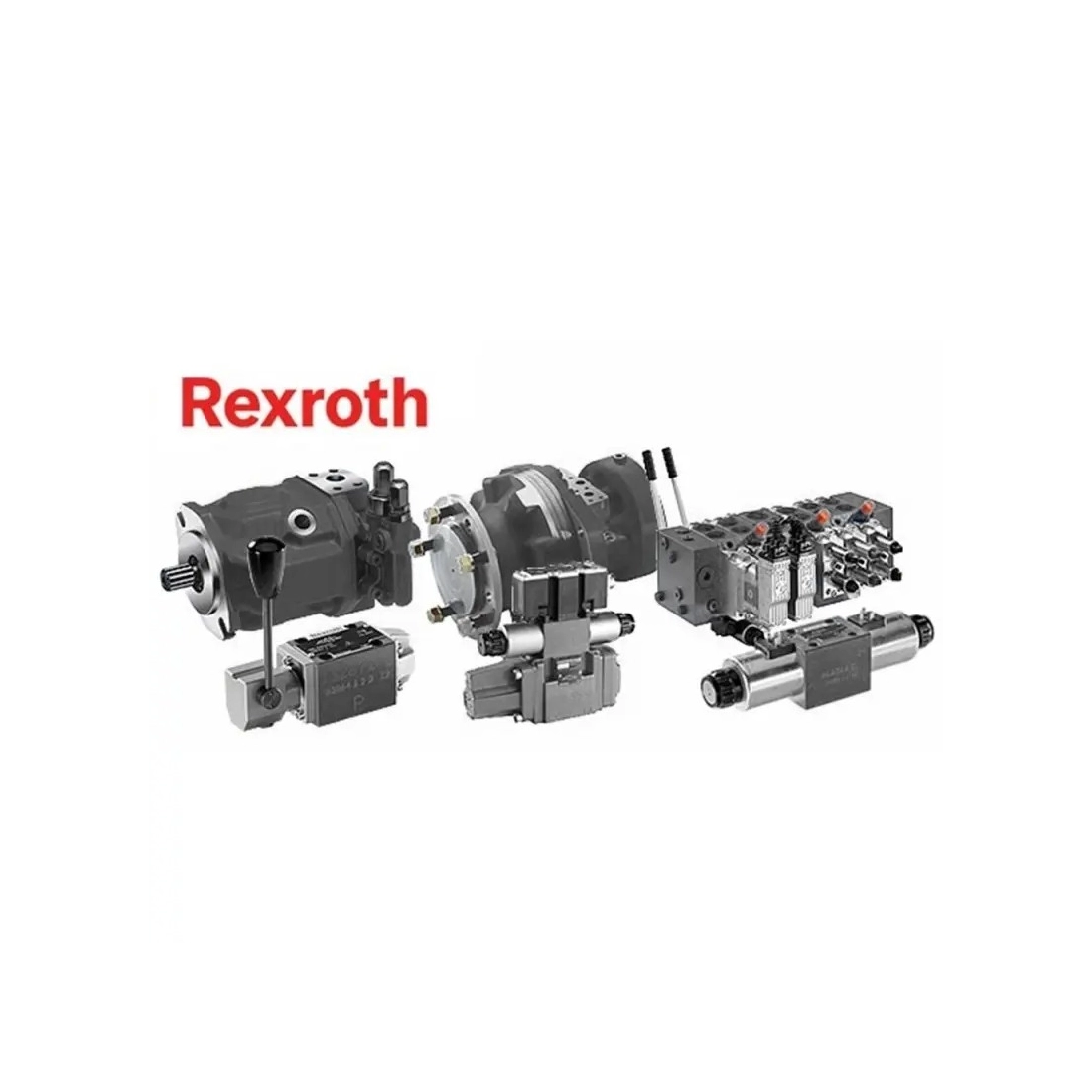

Conexiuni hidraulice de cea mai înaltă clasă și supape de siguranță proiectate în Polonia.

Protecțiile de tip poartă sau cortină de lumină neconforme cu normele CE pot expune angajații la riscuri pentru sănătate.

Protecții de siguranță conforme cu CE

Ergonomie și facilități suplimentare

• Controler mobil pe braț mobil.
• Iluminare LED: crește confortul și siguranța muncii.
• Suporturi pe ghidaje liniare.
• Suporturi urmăritoare (opțiune).

Suporturile urmăritoare pe servomotoare permit îndoirea tablelor de dimensiuni mai mari. În timpul îndoirii, acestea ridică tabla sub un unghi, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul stabilit.

Presele de îndoire sunt echipate cu o serie de protecții avansate. Acestea includ marcaje clare, protecții laterale, poartă de siguranță posterioară și întrerupătoare de urgență ușor accesibile.

Fiecare mașină este însoțită de un manual de utilizare clar și detaliat în limba poloneză.

Declarația CE nu este singurul element relevant pentru siguranța mașinii; sunt importante și sistemele integrate.

SCO – Sistem de răcire a uleiului

În configurația standard este inclus un sistem care garantează stabilitatea parametrilor de lucru ai mașinii chiar și după utilizare îndelungată și continuă.

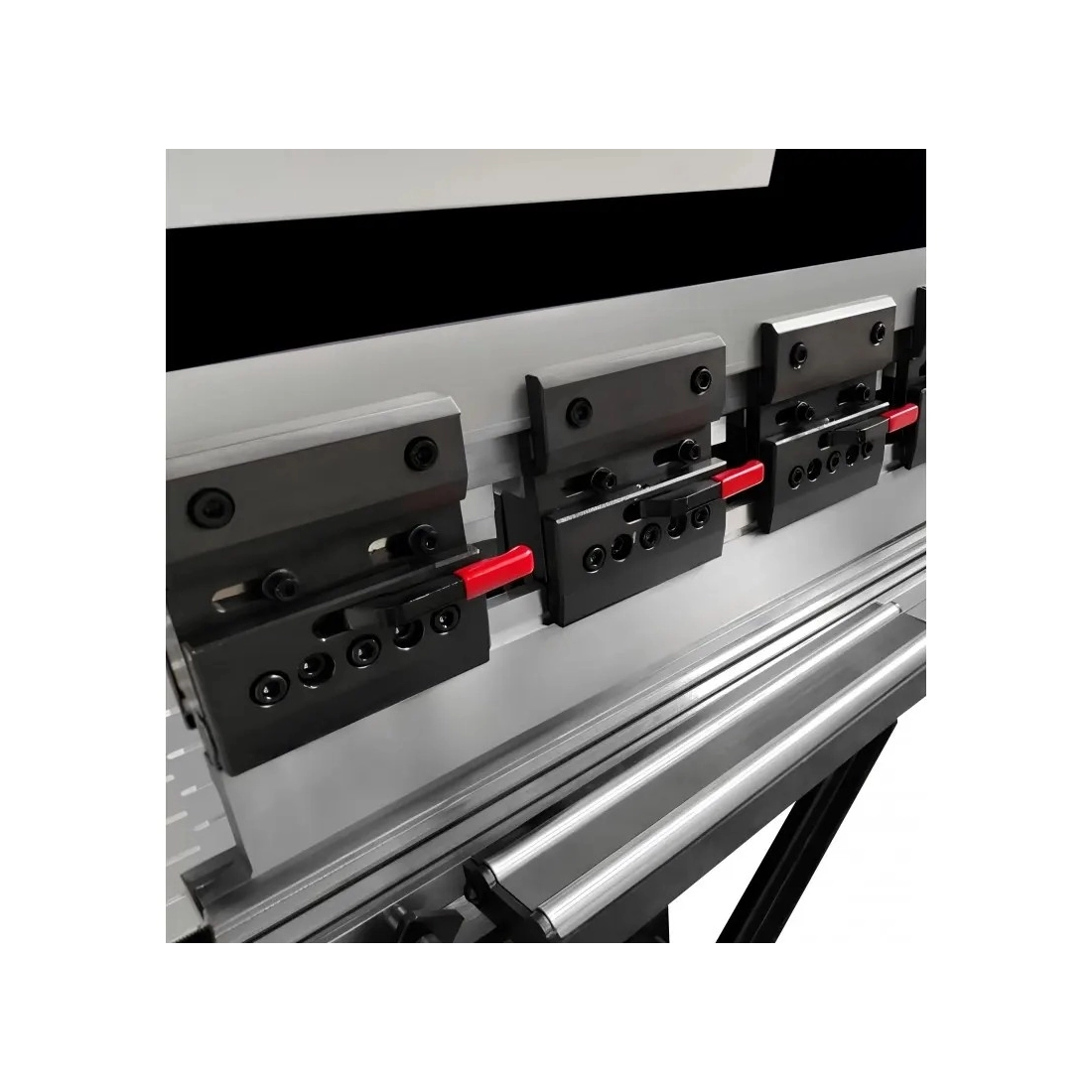

Montarea ștanțelor și matrițelor

• În configurația standard sunt incluse matrițe cu caneluri multiple, împărțite pe patru laturi, și ștanțe împărțite.
• Sistemul de bază utilizat în presele de îndoire CORMAK este sistemul manual tip AMADA (European), care permite schimbarea rapidă a uneltelor.
• Ștanțele sunt montate din lateralul mașinii și blocate cu șuruburi.

Alegerea matriței și a ștanței

Având în vedere efectul final, este importantă alegerea corectă a uneltelor pentru presa de îndoire, respectiv matrița și ștanța.

Presele de îndoire CORMAK efectuează măsurători continue ale îndoirii și pot, de exemplu, corecta deviațiile în timpul procesului pentru a obține un rezultat cât mai bun.

În funcție de forța de presiune a presei, ștanțele și matrițele împărțite pot avea lungimi diferite.
