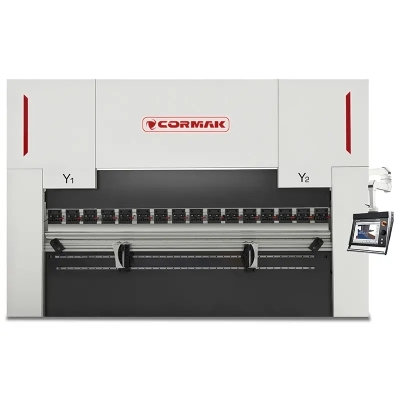

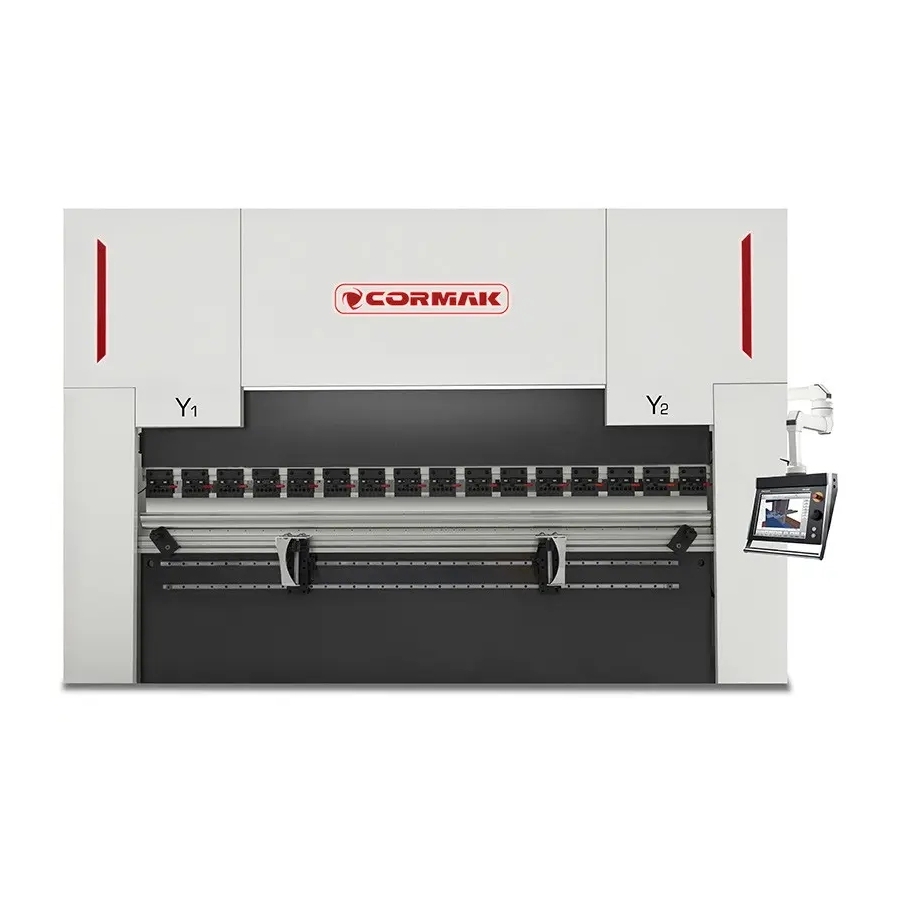

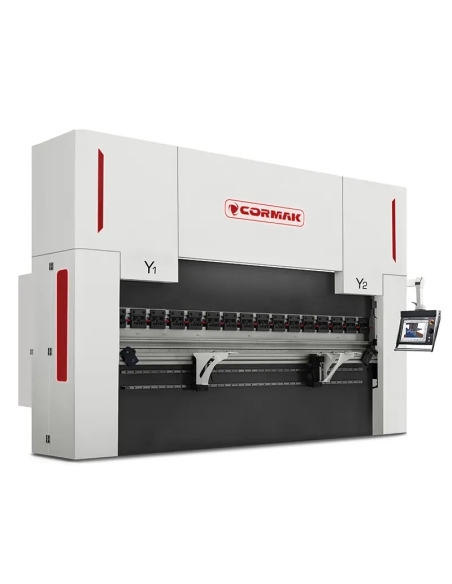

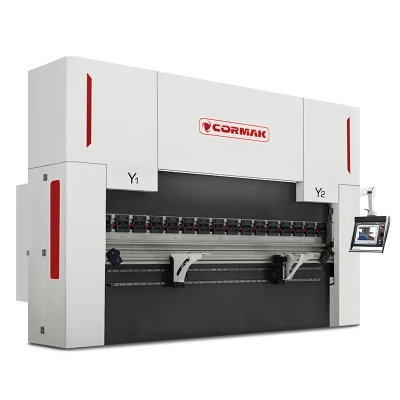

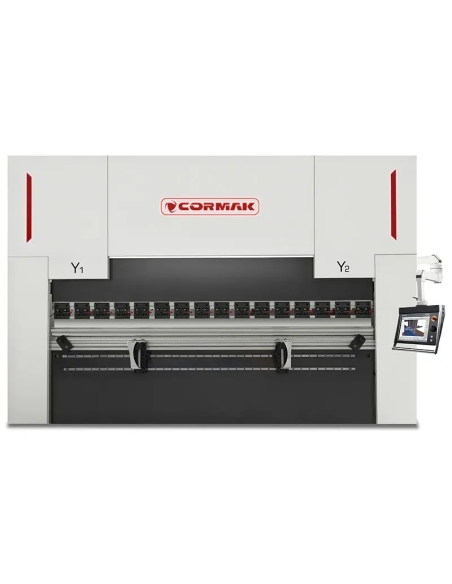

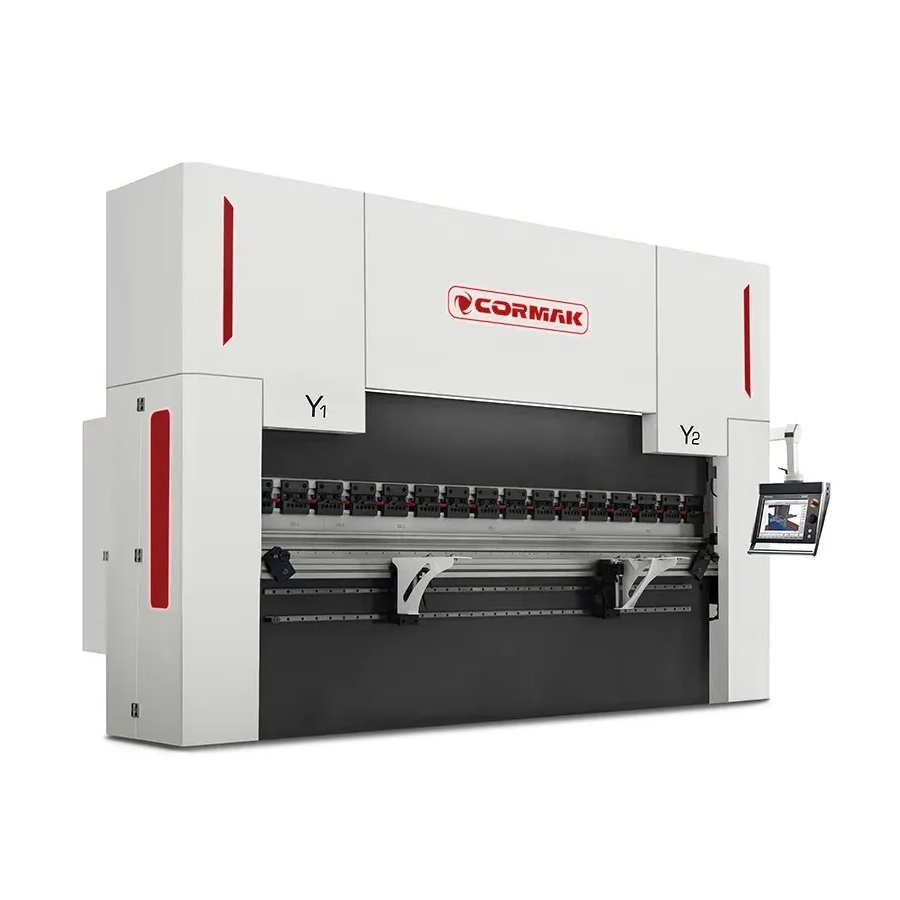

Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160 × 4000 DA-58T
Caracteristici principale
- Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.

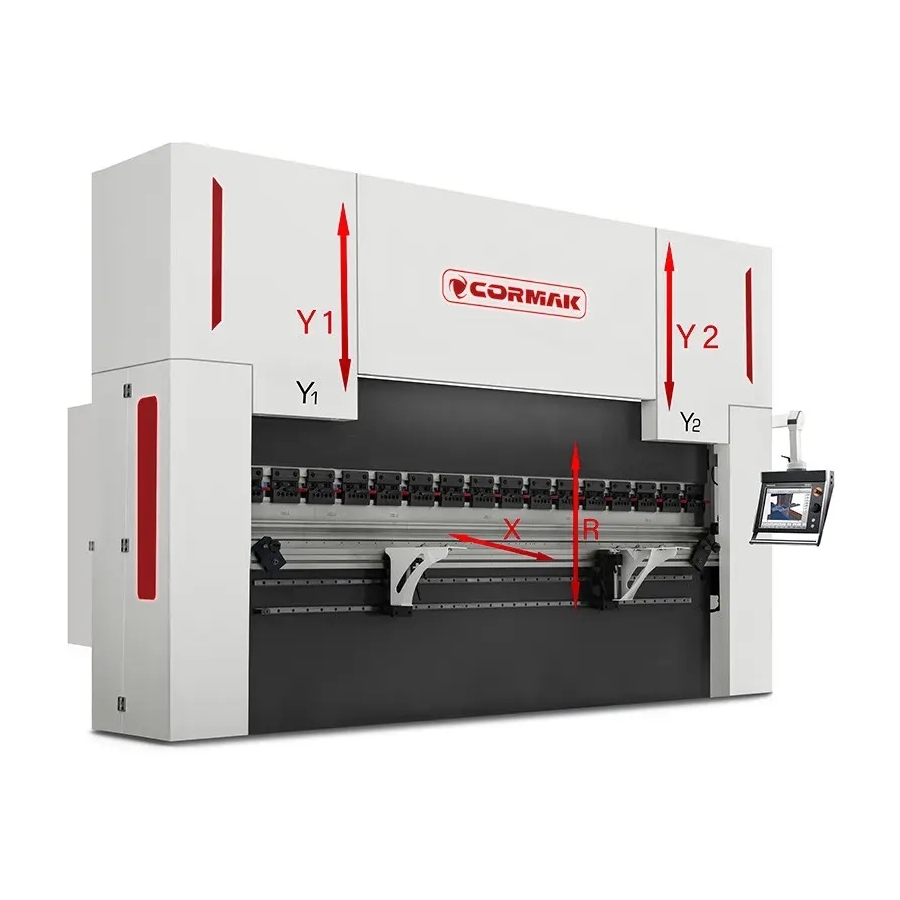

- Reglaj axe Y1, Y2: servodrive cu encodere.
- Reglaj axă X: servodrive cu encodere pentru opritorul din spate.
- Reglaj axă R: servodrive cu encodere.
- Compensarea deformării: reglare automată a săgeții de deformare.
- Prinderea poansonului: pe ambele părți, cu montaj rapid tip AMADA, pentru schimbarea rapidă a sculelor.
Parametri tehnici – Servo Elite 160 × 4000 DA-58T
| Grosime maximă tablă îndoită (S235) | până la 8,0 mm |
| Forță nominală | 1600 kN |
| Lungime maximă tablă îndoită | 4000 mm |
| Adâncime gât | 320 mm |
| Cursă maximă a traversei mobile | 180 mm |
| Înălțime maximă de deschidere | 455 mm |
| Distanță între montanți | 3200 mm |
| Cursă opritor spate | 600 mm |
| Putere motor | 15,0 kW |
| Lungime | 4100 mm |
| Lățime | 1650 mm |
| Înălțime | 2600 mm |
| Greutate | 10700 kg |

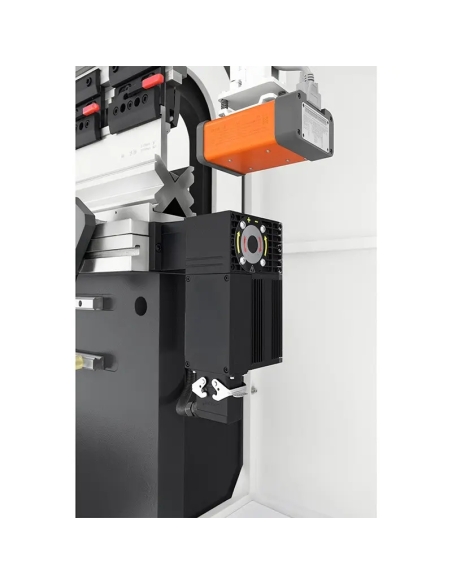

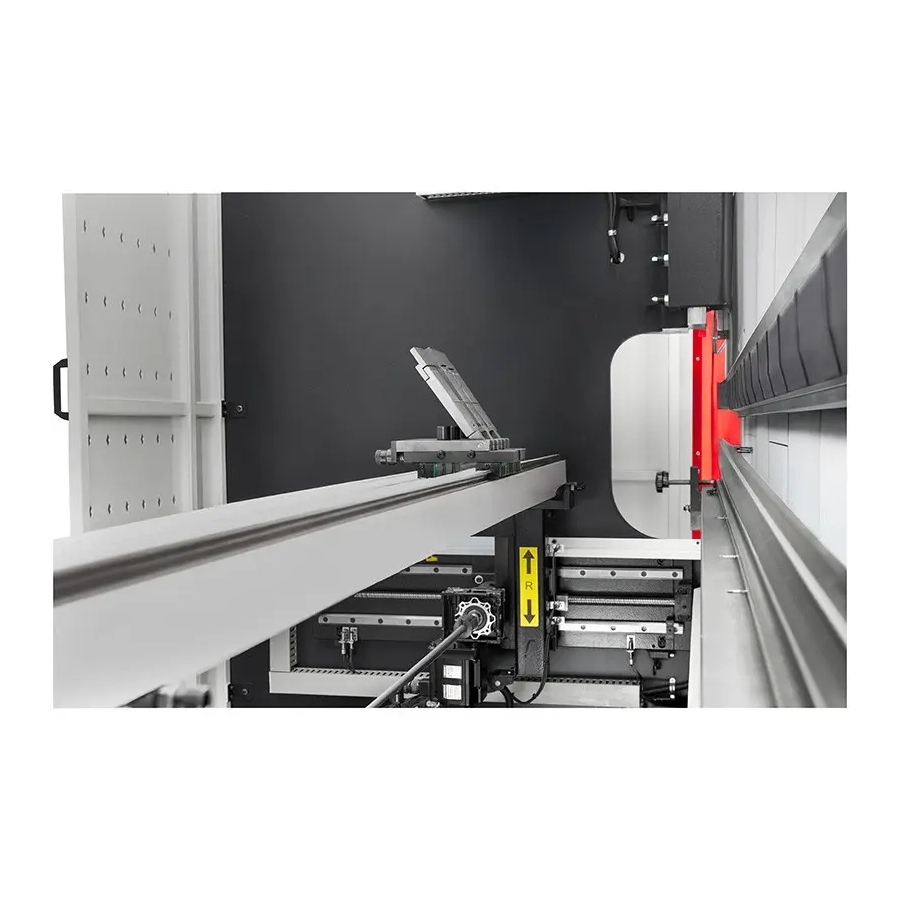

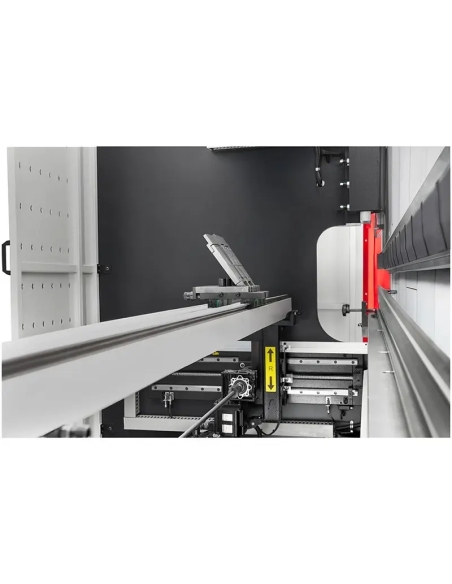

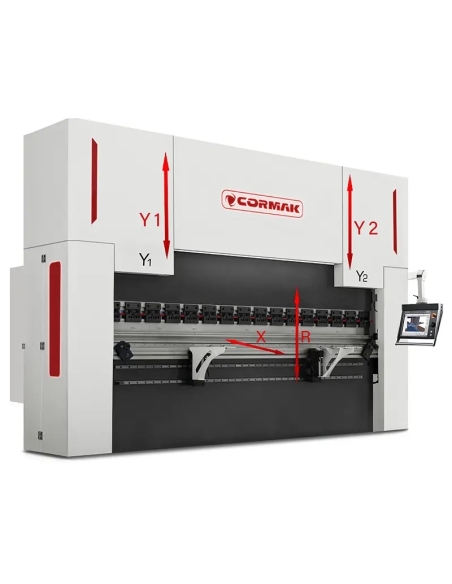

Reglarea opritoarelor și a axei R
Reglarea retragerii opritoarelor pe axa X și a axei R este automată, iar reglarea manuală este disponibilă opțional. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul pas cu pas.
Opțional, este disponibilă reglarea degetelor pe axele Z1, Z2, R1, R2, X1 și X2 cu servomotoare.
Îndoire pas cu pas
Pentru ca rezultatul îndoirii pas cu pas să fie satisfăcător, sunt necesare calcule bazate pe câțiva parametri esențiali ai procesului de îndoire:
- Lungimea arcului: distanța dintre capetele curbei părții îndoite a tablei, măsurată pe interiorul îndoiturii.
- Numărul de îndoiri: numărul de îndoiri individuale necesare pentru a obține o tablă îndoită la o anumită rază; cu cât sunt mai multe îndoiri, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul devine mai neted.
- Distanța dintre îndoiri: spațiul dintre îndoiturile individuale realizate în proces.
Deși întregul proces de îndoire pas cu pas poate părea complex, utilajele și software-ul disponibile la CORMAK preiau multe dintre operațiunile necesare operatorului.

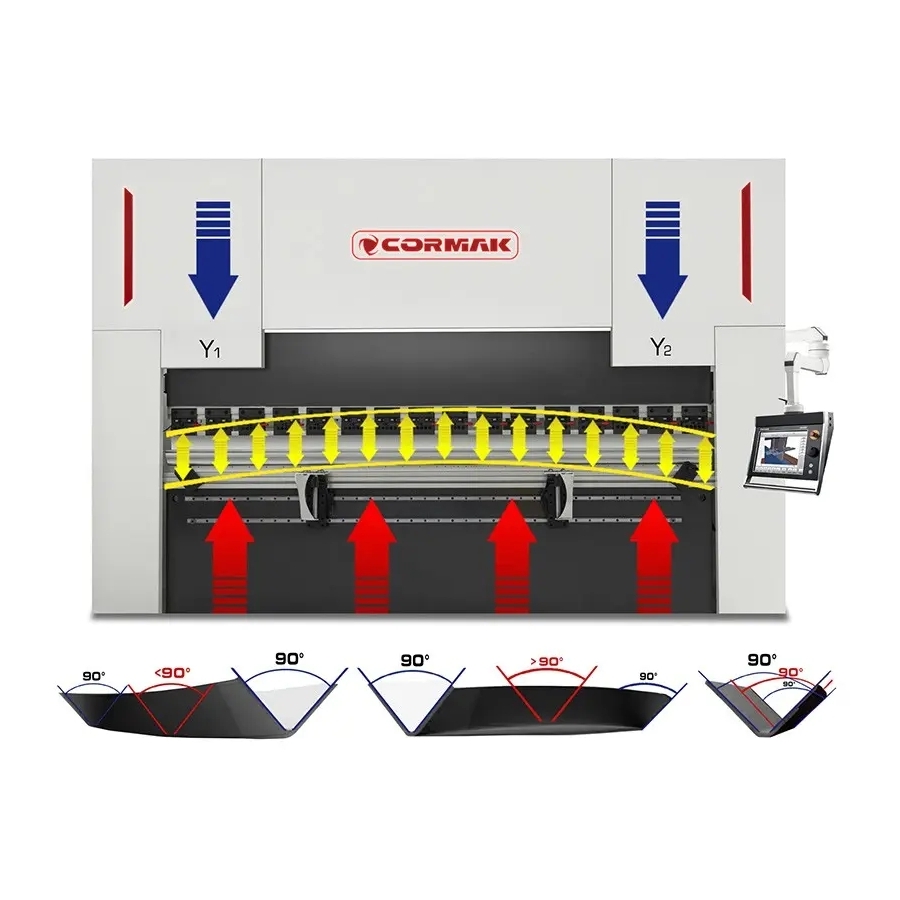

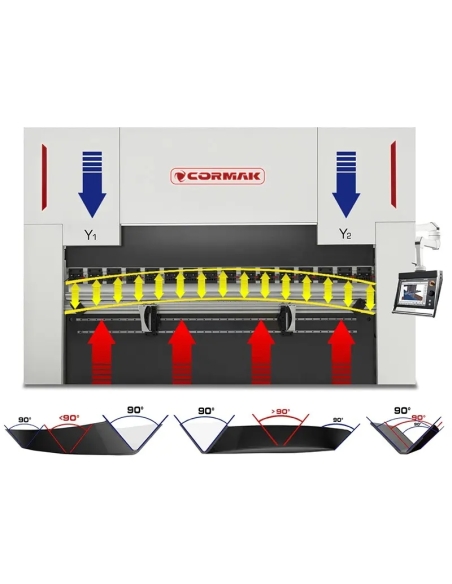

Compensarea automată a săgeții de deformare
Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime. Această funcție este opțională.
Compensarea manuală a săgeții de deformare
Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime. Această funcție este opțională.
Subansamble de înaltă calitate
- Sistem electric: componente de la mărcile Schneider, Delta și Eaton.
Comandă și funcționalitate
Controlerul DELEM DA-58T este echipat cu ecran tactil de 10", montat pe un braț mobil, oferind libertate de lucru în întregul câmp de lucru al mașinii.
- Programabilitate: posibilitatea de a salva până la 2000 de programe, cu 30 de pași fiecare, pentru adaptarea la sarcini diferite.
- Operare ergonomică: meniu intuitiv cu abrevieri în limba engleză, pentru familiarizare rapidă.
Opțional sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T, DA-69T și CYBELEC 12.
Controler DELEM DA-53T+2D
Afișaj: tactil 10,1" TFT LCD, color.
Software extern: licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie internă 1GB.
- Comenzi în limba poloneză.
- Logică de control care elimină coliziunile axelor de lucru.
Funcții:
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe, cu prezentare descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor materiale noi pentru îndoire.
- Crearea desenului piesei îndoite pe ecranul controlerului, în format 2D.
- Crearea programului de îndoire pe baza desenului introdus, în format 2D.
- Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
- Simulare 2D a îndoirii cu previzualizarea coliziunilor, pas cu pas.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoirilor și modificării pașilor programului.
- Introducerea și salvarea corecțiilor în memorie.
- Posibilitate de lucru în mod manual.
- Poziționare manuală a axelor opritorului.
- Logică anti-coliziune pentru axele X, R, Y1 și Y2.
- Calcul automat al cursei traversei de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.

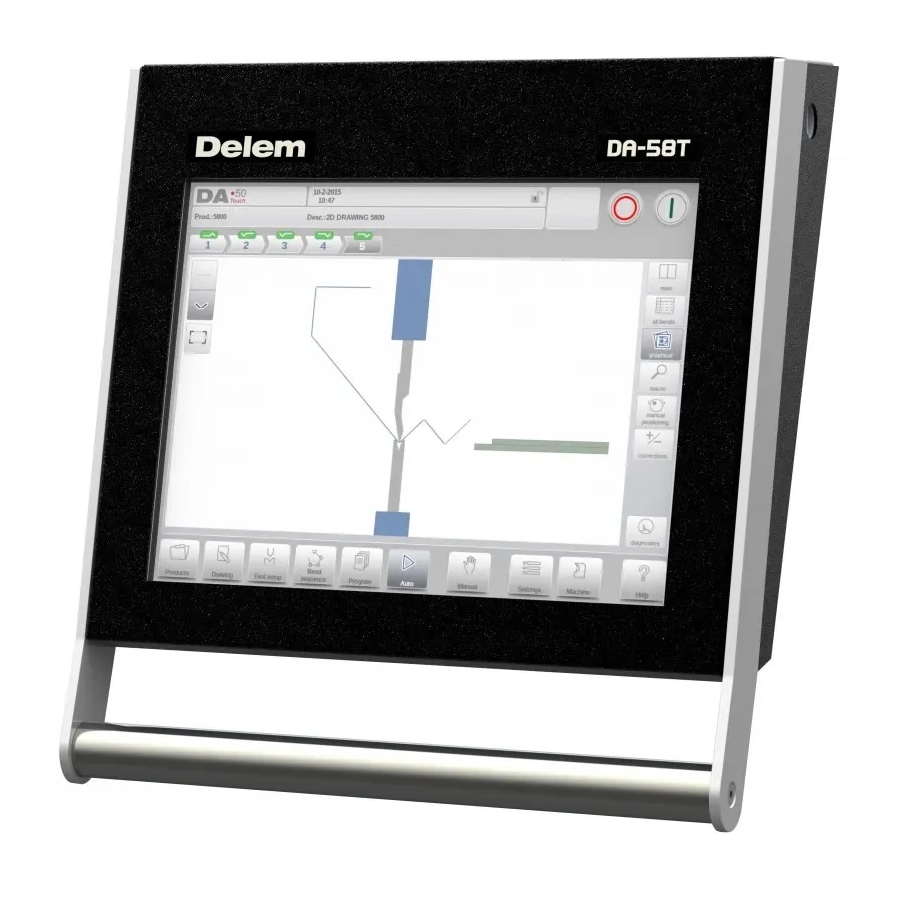

Controler DELEM DA-58T
Afișaj: tactil 15" TFT LCD, color.
Software extern: licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie RAM 4Mb.
- Număr maxim de programe: 9999, cu maximum 25 pași.
- Număr maxim de repetări ale unui pas: 99.
- Comenzi în limba poloneză.
- Logică de control care elimină coliziunile axelor de lucru.
Funcții:
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe.
- Bibliotecă descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor materiale noi pentru îndoire.
- Crearea desenului piesei îndoite pe ecranul controlerului, în format 2D.
- Crearea programului de îndoire pe baza desenului introdus, în format 2D.
- Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
- Simulare 2D a îndoirii cu previzualizarea coliziunilor, pas cu pas.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoirii și modificării pașilor programului, precum și introducerea și salvarea corecțiilor.
- Posibilitate de lucru în mod manual.
- Poziționare manuală a axelor opritorului și logică anti-coliziune pentru axele X, R, Y1 și Y2.
- Calcul automat al cursei traversei de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.

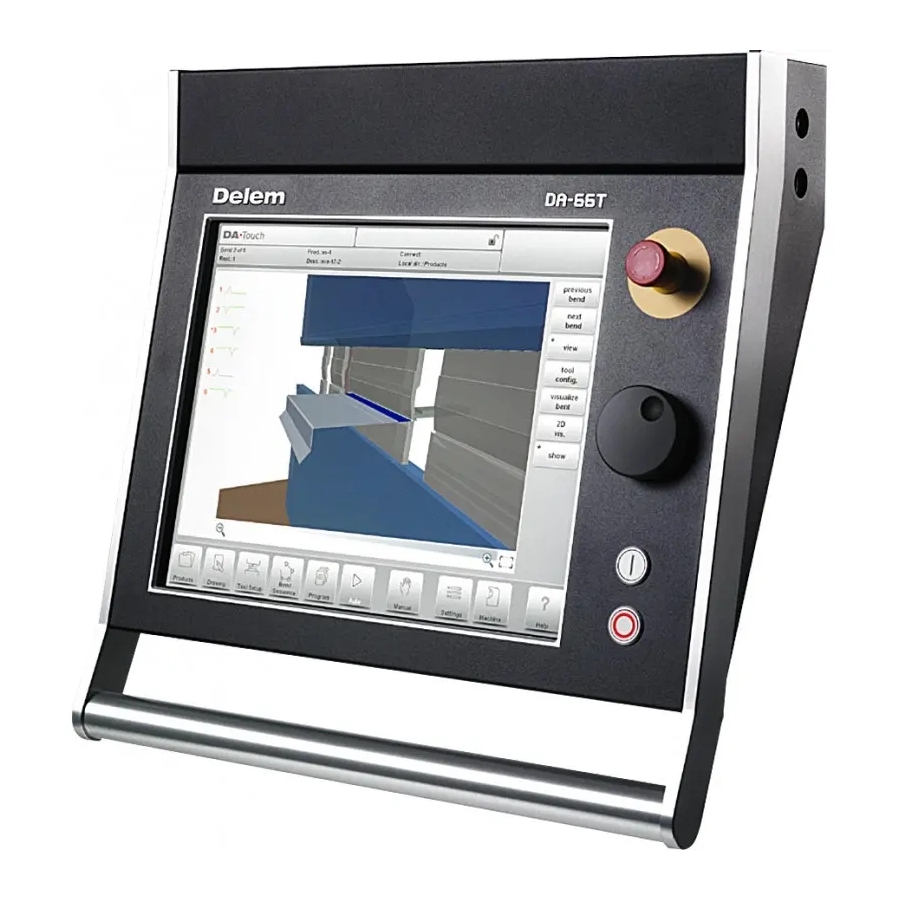

Controler DELEM DA-66T
Afișaj: tactil 17" TFT LCD, color.
Software extern: licență offline LITE T2D pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Controler intuitiv cu comenzi în limba poloneză.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale unui pas: 99.
Funcții:
- Crearea desenului piesei îndoite pe ecranul controlerului, în format 2D.
- Crearea automată a programului de îndoire pe baza desenului produsului, în format 2D.
- Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului și vizualizarea 3D a procesului, prin simulare pas cu pas.
- Setarea automată a degetelor opritorului după segmentul indicat de poanson și matriță.
- Mesaje privind coliziunea sculei cu materialul.
- Mesaje de avertizare la depășirea forței admise pentru scule.
- Posibilitatea schimbării ordinii îndoiturilor.
- Calcul automat al desfășurării tablei.
- Posibilitatea corectării pașilor programului.
- Posibilitatea schimbării ordinii îndoirii și corectării pașilor.
- Comandă manuală a axelor opritorului prin rotița de navigare.
- Posibilitate de lucru în mod manual.
- Bază de materiale.
- Bibliotecă de poansoane și matrițe.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Contor de curse și ore de lucru.
- Port USB.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
Controler DELEM DA-69T
Afișaj: tactil 17" TFT LCD, color.
Software extern: licență offline LITE T3D pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Controler intuitiv cu comenzi în limba poloneză.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale unui pas: 99.
Funcții:
- Import de fișiere DXF.
- Import de funcții 3D în IGES și SAT din programul LITE T3D.
- Crearea desenului piesei îndoite pe ecranul controlerului, în format 3D.
- Crearea automată a programului de îndoire pe baza desenului produsului, în format 3D.
- Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului de îndoire.
- Vizualizarea 3D a procesului prin simulare pas cu pas.
Controler CYBELEC 12
Afișaj: tactil 12" TFT LCD, color.
Sistem:
- Controler intuitiv cu comenzi în limba poloneză.
- Sistem de operare stabil Windows CE.
- Număr maxim de poansoane: 100.
- Număr maxim de poansoane: 100.
- Număr maxim de programe: 300.
- Număr maxim de repetări ale unui pas: 24.
- Număr maxim de materiale: 10.
Funcții:
- Interfață HMI ușor de utilizat.
- Desen grafic al profilului 2D și vizualizare 3D.
- Secvență automată de îndoire.
- Precizie maximă de îndoire datorită algoritmilor avansați.
- Funcție tandem.
- Import de scule.
- Îndoire inițială și finală.
- Suport pentru măsurarea unghiului.
- Suport pentru cititor de coduri de bare.
- Configurabil pentru Industria 4.0.
Mașina îmbină tehnologia avansată cu simplitatea operării, fiind destinată atât lucrărilor manuale de precizie, cât și producției de serie. Subansamblele și sistemele de protecție susțin fiabilitatea și siguranța în utilizare.
Siguranță
Presa este echipată cu sisteme de protecție pentru operator, conexiuni hidraulice și supape de siguranță proiectate în Polonia.

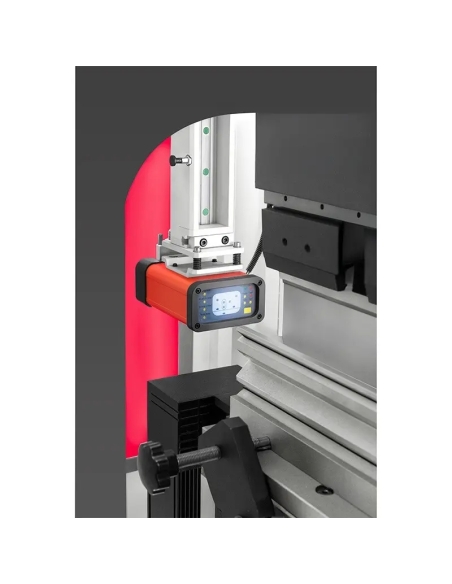

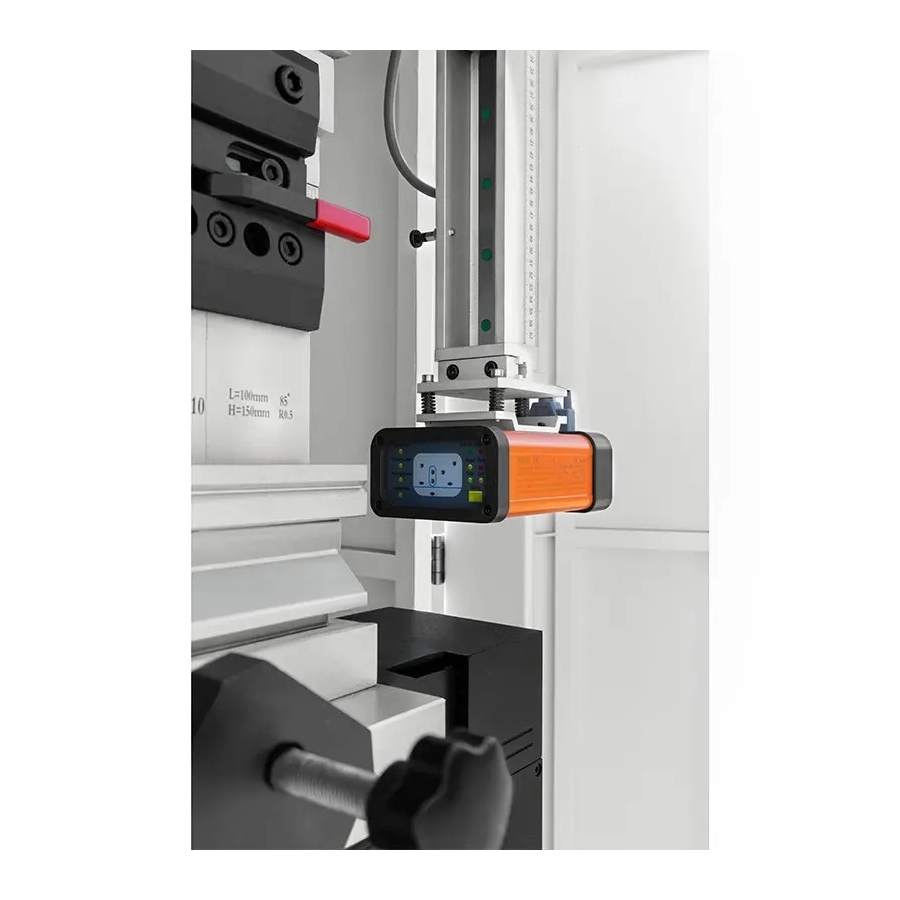

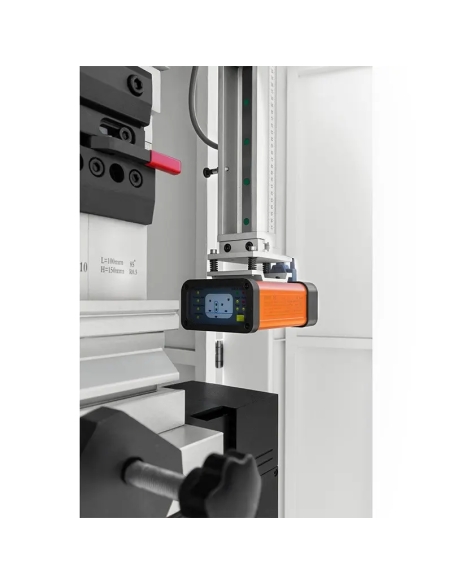

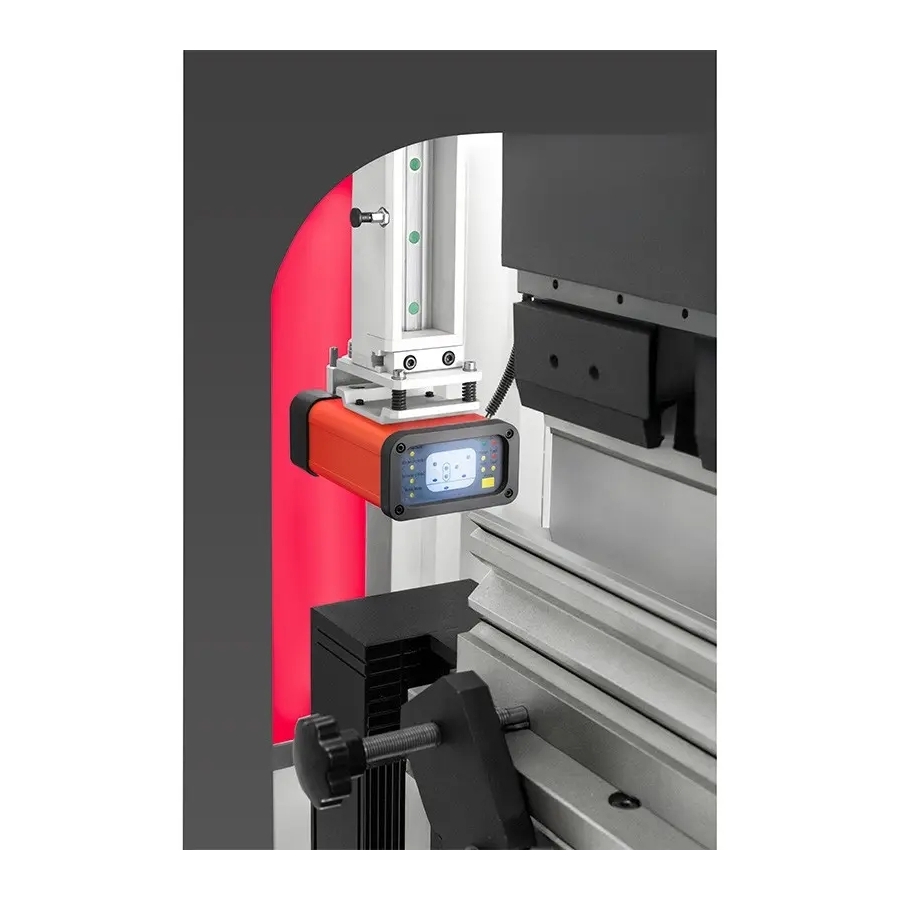

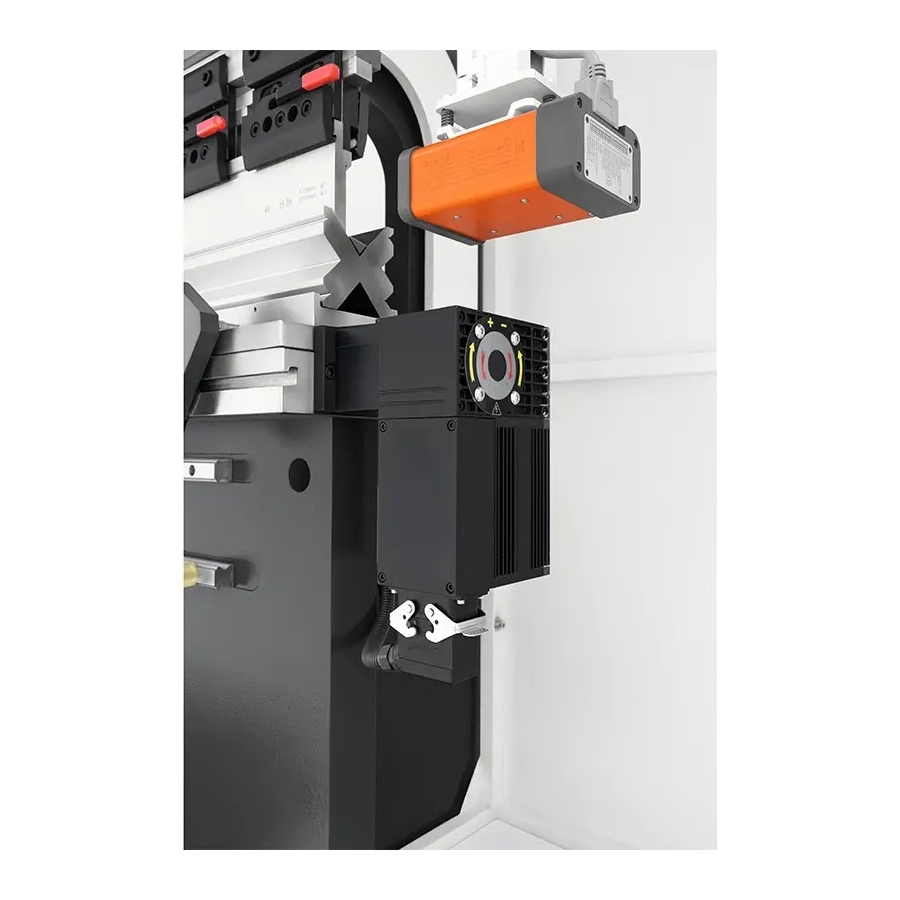

Sistem laser de siguranță
Sistemul laser de siguranță protejează operatorul și accelerează de peste două ori procesul de îndoire.
Conexiunile hidraulice și supapele de siguranță sunt proiectate pentru exploatarea în condiții de siguranță.
Protecțiile de tip porți sau cortine luminoase trebuie să respecte normele CE pentru a preveni expunerea operatorilor la riscuri de sănătate.
Apărători de siguranță conforme CE
Ergonomie și facilități suplimentare
- Controler mobil: montat pe braț articulat.
- Iluminare LED: crește confortul și siguranța muncii.

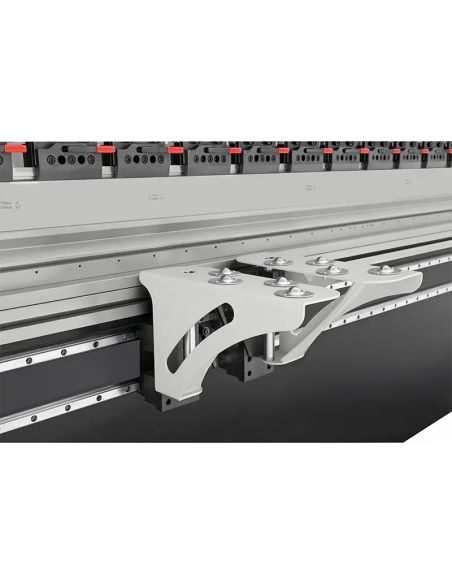

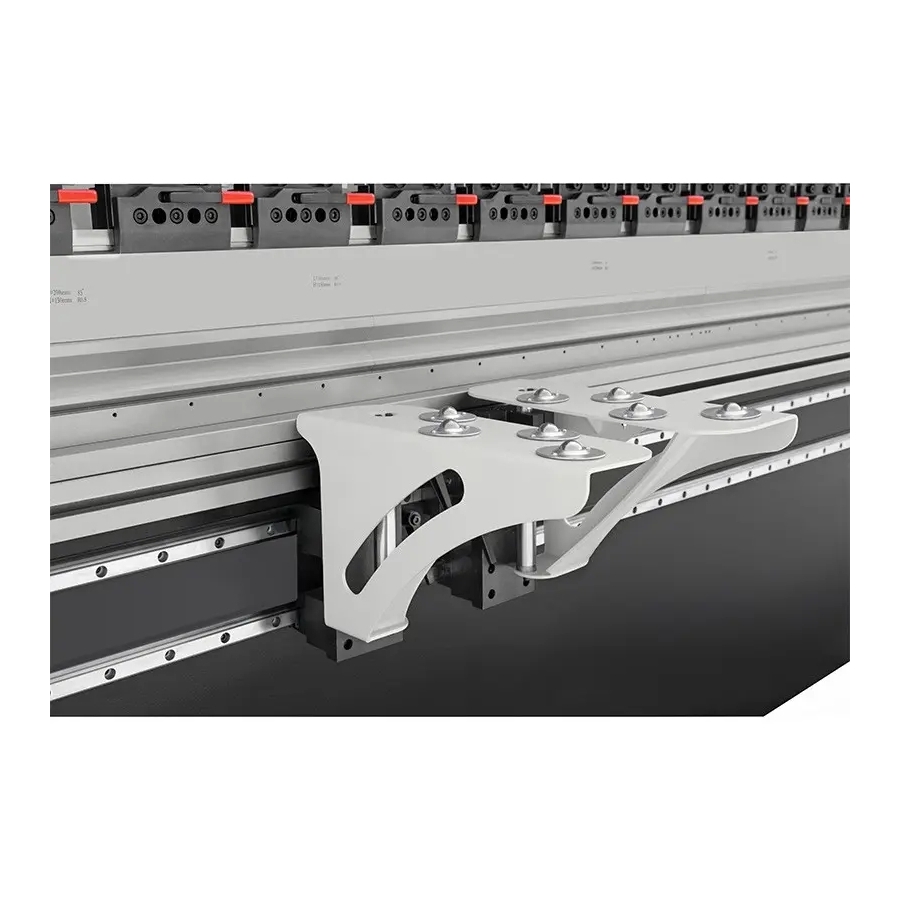

- Suporturi: montate pe ghidaje liniare.
- Suporturi urmăritoare: disponibile opțional.
Suporturile urmăritoare: acționate de servomotoare, permit îndoirea tablelor cu dimensiuni mai mari. Acestea ridică tabla sub un unghi simultan cu procesul de îndoire, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul setat.
Presele de îndoit sunt echipate cu marcaje clare, apărători laterale, poartă de siguranță în spate și butoane de oprire de urgență ușor accesibile.
Fiecare mașină este însoțită de instrucțiuni de utilizare clare și detaliate, în limba poloneză.
Siguranța mașinii depinde de sistemele și echipamentele de protecție instalate, nu doar de existența declarației CE.
SCO – sistem de răcire a uleiului
Sistemul de răcire a uleiului asigură stabilitatea parametrilor de lucru ai mașinii chiar și după o exploatare îndelungată și continuă.

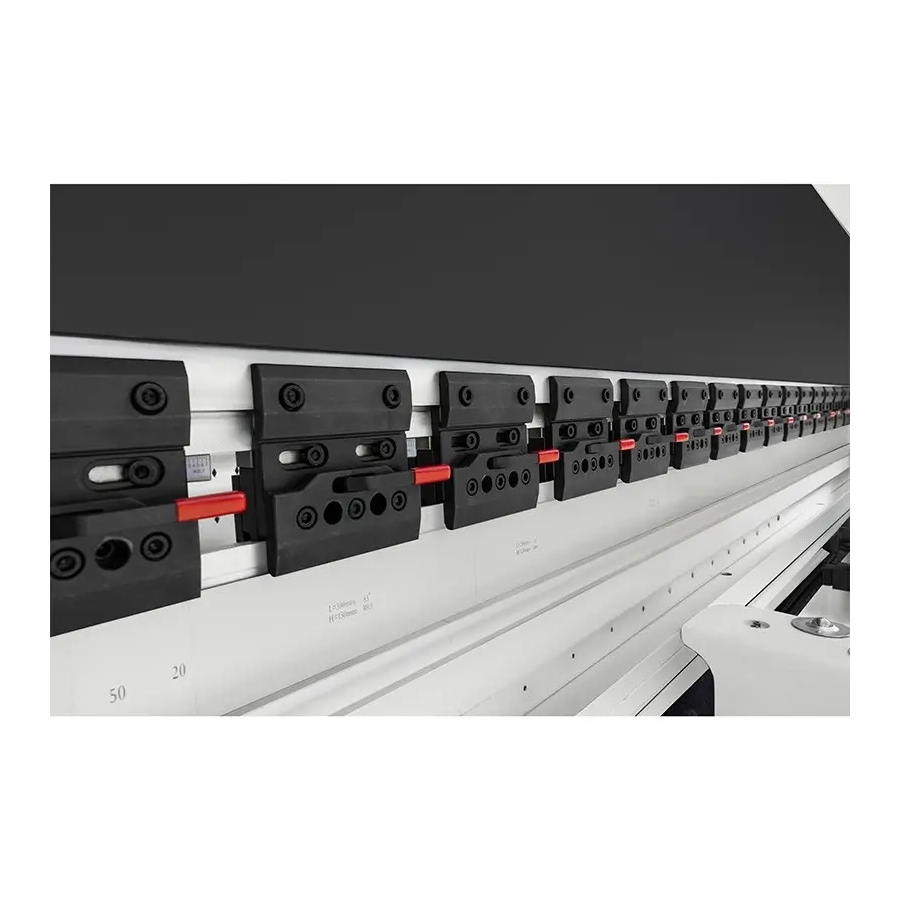

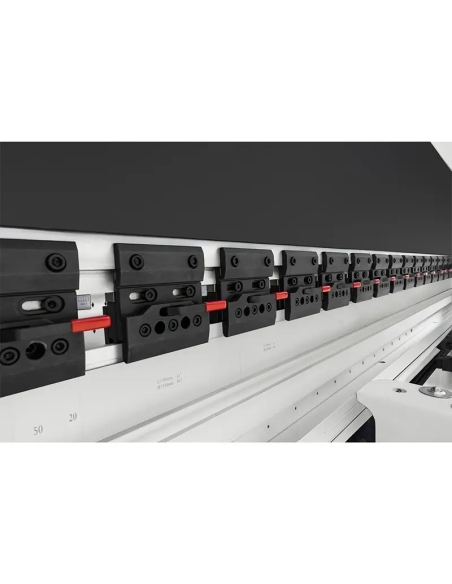

Prinderea poansoanelor și a matrițelor
Echipare standard
matrițe divizate, cu mai multe caneluri, pe patru fețe, precum și poansoane divizate.- Sistem de prindere: sistem manual tip AMADA (European), utilizat la presele de îndoit CORMAK și conceput pentru schimbarea rapidă a sculelor.
- Montarea poansoanelor: poansoanele se montează lateral pe mașină și se blochează cu șuruburi.
Alegerea matriței și a poansonului
Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa de îndoit, respectiv a matriței și a poansonului. Presele CORMAK măsoară în mod curent îndoirea și pot corecta abaterile în timpul procesului.
În funcție de forța presei, poansoanele și matrițele divizate pot avea lungimi diferite.
Prezentare video
- Tip mașină
- Presă abkant CNC
- Limba instrucțiunilor
- Poloneză
- Greutate
- 10700 kg
- Putere motor
- 15 kW
- Material prelucrat
- Oțel S235
- Tip acționare
- Hidraulică cu servo
- Tip afișaj
- LCD TFT tactil color
- Producători componente electronice
- Delta
Eaton
Schneider - Controler
- DELEM DA-58T
- Procesor controler
- 200 MHz
- Sistem de operare
- Windows
- Oprire de urgență
- Da
- Iluminare de lucru
- LED
- Tip comandă
- CNC
- Diagonală ecran
- 15″
- Reglare panou de comandă
- Mobil, pe braț articulat
- Axe acționate de servomotoare
- R1 (opțional)
R2 (opțional)
X1 (opțional)
X2 (opțional)
Z1 (opțional)
Z2 (opțional) - Conformitate apărători
- Conforme CE
- Interfață de comunicație
- USB
- Distanță între coloane
- 3200 mm
- Sistem de prindere
- Manuală, bilaterală, rapidă, tip AMADA (European)
- Înălțime
- 2600 mm
- Lățime
- 1650 mm
- Lungime
- 4100 mm
- Grosime maximă tablă
- 8 mm (S235)
- Forță nominală
- 1600 kN
- Lungime maximă de îndoire
- 4000 mm
- Adâncime gât
- 320 mm
- Cursă traversă
- 180 mm
- Înălțime maximă de deschidere
- 455 mm
- Deplasare opritor spate
- 600 mm
- Număr suporturi frontale
- 2
- Reglare axe Y1 și Y2
- Servoacționare cu encodere
- Acționare opritor spate
- Servoacționare cu encodere
- Acționare axă R
- Servoacționare cu encodere
- Sistem de siguranță cu laser
- Da
- Răcire ulei
- Da
- Memorie RAM
- 4 MB
- Număr programe
- Până la 2000 / 9999 (DA-58T)
- Pași per program
- 30 / maximum 25 (DA-58T)
- Repetări per pas
- Maximum 99
- Compensare deformare
- Automată
Manuală (opțional) - Software extern
- Profile-53TL (licență offline)
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160 × 4000 DA-58T
Evaluare:
(0)
CK.2841
Presa hidraulică CNC CORMAK Servo Elite 160 × 4000 DA-58T permite îndoirea precisă a tablei prin utilizarea poansoanelor și matrițelor alese corespunzător.
Modelul este echipat standard cu controlerul DELEM DA-58T, iar opțional poate utiliza controlerele DELEM DA53T, DA-66T, DA69T și CYBELEC 12, cu funcții pentru operațiuni solicitante de îndoire.
Mai multe date tehnice
Termen de livrare :
aproximativ 5 - 14 zile, în funcție de stoc
Accesorii, consumabile si servicii
8 alte produse in aceeasi categorie:
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160×2500 DA-53TX
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Mașină hidraulică CNC de îndoit tablă CORMAK Servo Elite 200×2500 DA-58T
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 40×1600 DA-53TX
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC de îndoit tablă cu servomotor CORMAK Elite 40×2000 DA-53TX
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160×3200 DA-58T
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 500 × 6000 DA-58T
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Abcant hidraulic CNC cu servomotor CORMAK ELITE 40×2500 DA-53TX
Abkanturi CNC ELITE cu controler DA-58T/DELEM
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 80×2500 DA-58T
Recenzie produs
-
Recenzii (0)
-
High rating
-
Latest
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160 × 4000 DA-58T
Caracteristici principale
- Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
- Reglaj axe Y1, Y2: servodrive cu encodere.
- Reglaj axă X: servodrive cu encodere pentru opritorul din spate.
- Reglaj axă R: servodrive cu encodere.
- Compensarea deformării: reglare automată a săgeții de deformare.
- Prinderea poansonului: pe ambele părți, cu montaj rapid tip AMADA, pentru schimbarea rapidă a sculelor.
Parametri tehnici – Servo Elite 160 × 4000 DA-58T
| Grosime maximă tablă îndoită (S235) | până la 8,0 mm |
| Forță nominală | 1600 kN |
| Lungime maximă tablă îndoită | 4000 mm |
| Adâncime gât | 320 mm |
| Cursă maximă a traversei mobile | 180 mm |
| Înălțime maximă de deschidere | 455 mm |
| Distanță între montanți | 3200 mm |
| Cursă opritor spate | 600 mm |
| Putere motor | 15,0 kW |
| Lungime | 4100 mm |
| Lățime | 1650 mm |
| Înălțime | 2600 mm |
| Greutate | 10700 kg |
Reglarea opritoarelor și a axei R
Reglarea retragerii opritoarelor pe axa X și a axei R este automată, iar reglarea manuală este disponibilă opțional. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul pas cu pas.
Opțional, este disponibilă reglarea degetelor pe axele Z1, Z2, R1, R2, X1 și X2 cu servomotoare.
Îndoire pas cu pas
Pentru ca rezultatul îndoirii pas cu pas să fie satisfăcător, sunt necesare calcule bazate pe câțiva parametri esențiali ai procesului de îndoire:
- Lungimea arcului: distanța dintre capetele curbei părții îndoite a tablei, măsurată pe interiorul îndoiturii.
- Numărul de îndoiri: numărul de îndoiri individuale necesare pentru a obține o tablă îndoită la o anumită rază; cu cât sunt mai multe îndoiri, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul devine mai neted.
- Distanța dintre îndoiri: spațiul dintre îndoiturile individuale realizate în proces.
Deși întregul proces de îndoire pas cu pas poate părea complex, utilajele și software-ul disponibile la CORMAK preiau multe dintre operațiunile necesare operatorului.
Compensarea automată a săgeții de deformare
Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime. Această funcție este opțională.
Compensarea manuală a săgeții de deformare
Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime. Această funcție este opțională.
Subansamble de înaltă calitate
- Sistem electric: componente de la mărcile Schneider, Delta și Eaton.
Comandă și funcționalitate
Controlerul DELEM DA-58T este echipat cu ecran tactil de 10", montat pe un braț mobil, oferind libertate de lucru în întregul câmp de lucru al mașinii.
- Programabilitate: posibilitatea de a salva până la 2000 de programe, cu 30 de pași fiecare, pentru adaptarea la sarcini diferite.
- Operare ergonomică: meniu intuitiv cu abrevieri în limba engleză, pentru familiarizare rapidă.
Opțional sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T, DA-69T și CYBELEC 12.
Controler DELEM DA-53T+2D
Afișaj: tactil 10,1" TFT LCD, color.
Software extern: licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie internă 1GB.
- Comenzi în limba poloneză.
- Logică de control care elimină coliziunile axelor de lucru.
Funcții:
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe, cu prezentare descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor materiale noi pentru îndoire.
- Crearea desenului piesei îndoite pe ecranul controlerului, în format 2D.
- Crearea programului de îndoire pe baza desenului introdus, în format 2D.
- Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
- Simulare 2D a îndoirii cu previzualizarea coliziunilor, pas cu pas.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoirilor și modificării pașilor programului.
- Introducerea și salvarea corecțiilor în memorie.
- Posibilitate de lucru în mod manual.
- Poziționare manuală a axelor opritorului.
- Logică anti-coliziune pentru axele X, R, Y1 și Y2.
- Calcul automat al cursei traversei de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.
Controler DELEM DA-58T
Afișaj: tactil 15" TFT LCD, color.
Software extern: licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie RAM 4Mb.
- Număr maxim de programe: 9999, cu maximum 25 pași.
- Număr maxim de repetări ale unui pas: 99.
- Comenzi în limba poloneză.
- Logică de control care elimină coliziunile axelor de lucru.
Funcții:
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe.
- Bibliotecă descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor materiale noi pentru îndoire.
- Crearea desenului piesei îndoite pe ecranul controlerului, în format 2D.
- Crearea programului de îndoire pe baza desenului introdus, în format 2D.
- Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
- Simulare 2D a îndoirii cu previzualizarea coliziunilor, pas cu pas.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoirii și modificării pașilor programului, precum și introducerea și salvarea corecțiilor.
- Posibilitate de lucru în mod manual.
- Poziționare manuală a axelor opritorului și logică anti-coliziune pentru axele X, R, Y1 și Y2.
- Calcul automat al cursei traversei de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.
Controler DELEM DA-66T
Afișaj: tactil 17" TFT LCD, color.
Software extern: licență offline LITE T2D pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Controler intuitiv cu comenzi în limba poloneză.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale unui pas: 99.
Funcții:
- Crearea desenului piesei îndoite pe ecranul controlerului, în format 2D.
- Crearea automată a programului de îndoire pe baza desenului produsului, în format 2D.
- Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului și vizualizarea 3D a procesului, prin simulare pas cu pas.
- Setarea automată a degetelor opritorului după segmentul indicat de poanson și matriță.
- Mesaje privind coliziunea sculei cu materialul.
- Mesaje de avertizare la depășirea forței admise pentru scule.
- Posibilitatea schimbării ordinii îndoiturilor.
- Calcul automat al desfășurării tablei.
- Posibilitatea corectării pașilor programului.
- Posibilitatea schimbării ordinii îndoirii și corectării pașilor.
- Comandă manuală a axelor opritorului prin rotița de navigare.
- Posibilitate de lucru în mod manual.
- Bază de materiale.
- Bibliotecă de poansoane și matrițe.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Contor de curse și ore de lucru.
- Port USB.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
Controler DELEM DA-69T
Afișaj: tactil 17" TFT LCD, color.
Software extern: licență offline LITE T3D pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Controler intuitiv cu comenzi în limba poloneză.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale unui pas: 99.
Funcții:
- Import de fișiere DXF.
- Import de funcții 3D în IGES și SAT din programul LITE T3D.
- Crearea desenului piesei îndoite pe ecranul controlerului, în format 3D.
- Crearea automată a programului de îndoire pe baza desenului produsului, în format 3D.
- Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului de îndoire.
- Vizualizarea 3D a procesului prin simulare pas cu pas.
Controler CYBELEC 12
Afișaj: tactil 12" TFT LCD, color.
Sistem:
- Controler intuitiv cu comenzi în limba poloneză.
- Sistem de operare stabil Windows CE.
- Număr maxim de poansoane: 100.
- Număr maxim de poansoane: 100.
- Număr maxim de programe: 300.
- Număr maxim de repetări ale unui pas: 24.
- Număr maxim de materiale: 10.
Funcții:
- Interfață HMI ușor de utilizat.
- Desen grafic al profilului 2D și vizualizare 3D.
- Secvență automată de îndoire.
- Precizie maximă de îndoire datorită algoritmilor avansați.
- Funcție tandem.
- Import de scule.
- Îndoire inițială și finală.
- Suport pentru măsurarea unghiului.
- Suport pentru cititor de coduri de bare.
- Configurabil pentru Industria 4.0.
Mașina îmbină tehnologia avansată cu simplitatea operării, fiind destinată atât lucrărilor manuale de precizie, cât și producției de serie. Subansamblele și sistemele de protecție susțin fiabilitatea și siguranța în utilizare.
Siguranță
Presa este echipată cu sisteme de protecție pentru operator, conexiuni hidraulice și supape de siguranță proiectate în Polonia.
Sistem laser de siguranță
Sistemul laser de siguranță protejează operatorul și accelerează de peste două ori procesul de îndoire.
Conexiunile hidraulice și supapele de siguranță sunt proiectate pentru exploatarea în condiții de siguranță.
Protecțiile de tip porți sau cortine luminoase trebuie să respecte normele CE pentru a preveni expunerea operatorilor la riscuri de sănătate.
Apărători de siguranță conforme CE
Ergonomie și facilități suplimentare
- Controler mobil: montat pe braț articulat.
- Iluminare LED: crește confortul și siguranța muncii.
- Suporturi: montate pe ghidaje liniare.
- Suporturi urmăritoare: disponibile opțional.
Suporturile urmăritoare: acționate de servomotoare, permit îndoirea tablelor cu dimensiuni mai mari. Acestea ridică tabla sub un unghi simultan cu procesul de îndoire, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul setat.
Presele de îndoit sunt echipate cu marcaje clare, apărători laterale, poartă de siguranță în spate și butoane de oprire de urgență ușor accesibile.
Fiecare mașină este însoțită de instrucțiuni de utilizare clare și detaliate, în limba poloneză.
Siguranța mașinii depinde de sistemele și echipamentele de protecție instalate, nu doar de existența declarației CE.
SCO – sistem de răcire a uleiului
Sistemul de răcire a uleiului asigură stabilitatea parametrilor de lucru ai mașinii chiar și după o exploatare îndelungată și continuă.
Prinderea poansoanelor și a matrițelor
Echipare standard
matrițe divizate, cu mai multe caneluri, pe patru fețe, precum și poansoane divizate.- Sistem de prindere: sistem manual tip AMADA (European), utilizat la presele de îndoit CORMAK și conceput pentru schimbarea rapidă a sculelor.
- Montarea poansoanelor: poansoanele se montează lateral pe mașină și se blochează cu șuruburi.
Alegerea matriței și a poansonului
Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa de îndoit, respectiv a matriței și a poansonului. Presele CORMAK măsoară în mod curent îndoirea și pot corecta abaterile în timpul procesului.
În funcție de forța presei, poansoanele și matrițele divizate pot avea lungimi diferite.
Prezentare video
| Tip mașină | Presă abkant CNC |
|---|---|
| Limba instrucțiunilor | Poloneză |
| Greutate | 10700 kg |
| Putere motor | 15 kW |
| Material prelucrat | Oțel S235 |
| Tip acționare | Hidraulică cu servo |
| Tip afișaj | LCD TFT tactil color |
| Producători componente electronice |
|
| Controler | DELEM DA-58T |
| Procesor controler | 200 MHz |
| Sistem de operare | Windows |
| Oprire de urgență | Da |
| Iluminare de lucru | LED |
| Tip comandă | CNC |
| Diagonală ecran | 15″ |
| Reglare panou de comandă | Mobil, pe braț articulat |
| Axe acționate de servomotoare |
|
| Conformitate apărători | Conforme CE |
| Interfață de comunicație | USB |
| Distanță între coloane | 3200 mm |
| Sistem de prindere | Manuală, bilaterală, rapidă, tip AMADA (European) |
| Înălțime | 2600 mm |
| Lățime | 1650 mm |
| Lungime | 4100 mm |
| Grosime maximă tablă | 8 mm (S235) |
| Forță nominală | 1600 kN |
| Lungime maximă de îndoire | 4000 mm |
| Adâncime gât | 320 mm |
| Cursă traversă | 180 mm |
| Înălțime maximă de deschidere | 455 mm |
| Deplasare opritor spate | 600 mm |
| Număr suporturi frontale | 2 |
| Reglare axe Y1 și Y2 | Servoacționare cu encodere |
| Acționare opritor spate | Servoacționare cu encodere |
| Acționare axă R | Servoacționare cu encodere |
| Sistem de siguranță cu laser | Da |
| Răcire ulei | Da |
| Memorie RAM | 4 MB |
| Număr programe | Până la 2000 / 9999 (DA-58T) |
| Pași per program | 30 / maximum 25 (DA-58T) |
| Repetări per pas | Maximum 99 |
| Compensare deformare |
|
| Software extern | Profile-53TL (licență offline) |
Contact Cormak Romania: 0775333666
Masini prelucrare metal
- Ferăstraie pentru metal
- Strunguri pentru metal
- Mașini de găurit și frezat metal
- Mașini pentru șlefuit metal
- Masini de slefuit cu banda
- Mașini pentru îndoit țevi și profile
- Mașini de filetat
- Polizoare și șlefuitoare cu discuri
- Exhaustoare pentru șpan metalic
- Mașini de dălțuit, broșare
- Mașini universale de ascuțit
- Poziționere pentru sudură
Masini prelucrare lemn
- Routere CNC
- Ferastraie circulare de formatizat
- Masini pentru aplicat cant si accesorii
- Ferastraie circulare cu masa
- Masini de frezat cu ax inferior
- Exhaustoare, Aspiratoare rumegus si praf
- Masini pentru slefuit lemn
- Fierastraie panglica pentru lemn
- Masini de rindeluit si degrosat
- Masini combinate prelucrare lemn
- Exhaustoare tip masa
- Masini de gaurit, scobit si mortezat
- Ventilator radial rumegus
- Ventilatoare radiale industriale
- Masini de ascutit panze si cutite
- Despicatoare de lemn si tocatoare
- Gatere pentru lemn
