Presă hidraulică servo CNC de îndoit tablă CORMAK ELITE 250 × 3200 DA-58T
Configurația prezentată este destinată producției de serie și integrează sisteme de reglare servo, compensare a săgeții de deflexie și control CNC.
Caracteristici principale
- Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
- Reglaj axe Y1, Y2: servomotoare cu encodere.
- Reglaj opritor spate: axa X cu servomotor și encoder.
- Reglaj axă R: servomotor cu encoder.
- Compensarea deflexiei: reglaj automat al săgeții de deflexie.
- Prindere poanson bilaterală: montaj rapid tip AMADA, care permite schimbarea rapidă a sculelor.
Parametri tehnici
| Grosime maximă tablă îndoită (S235) | până la 10.0 mm |
| Forța nominală | 2500 kN |
| Lungime maximă tablă îndoită | 3200 mm |
| Adâncime gât (gardă) | 400 mm |
| Cursa maximă a berbecului | 250 mm |
| Înălțime maximă de deschidere | 535mm |
| Distanța între montanți | 2500 mm |
| Cursa opritorului spate | 600 mm |
| Putere motor | 18,5 kW |
| Lungime | 3300 mm |
| Lățime | 1850 mm |
| Înălțime | 2900 mm |
| Greutate | 12400 kg |
Reglarea opritorului și a axei R
Reglarea automată a retragerii opritoarelor pe axa X și a axei R, opțional manuală. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul în trepte.


Opțional, este disponibilă reglarea degetelor pe axele Z1, Z2, R1, R2, X1 și X2 cu servomotoare.

Îndoirea în trepte
Pentru ca rezultatul îndoirii în trepte să fie satisfăcător, sunt necesare calcule bazate pe câțiva parametri-cheie ai procesului de îndoire:
- Lungimea arcului: distanța dintre capetele curbei porțiunii îndoite din tablă, măsurată pe partea interioară a îndoiturii.
- Numărul de îndoiri: numărul de îndoiri individuale necesare pentru a obține o tablă îndoită cu o rază specifică; cu cât sunt mai multe îndoiri, cu atât unghiul fiecăreia este mai mic, iar arcul rezultat este mai neted.
- Distanța dintre îndoiri: distanța dintre îndoirile individuale realizate pe parcursul procesului.
Deși întregul proces de îndoire în trepte poate părea complex, utilajele și software-ul CORMAK preiau automat numeroase etape și reduc sarcinile operatorului.
Compensarea automată a săgeții de deflexie

Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime. Sistem disponibil opțional.
Compensarea manuală a săgeții de deflexie

Asigură menținerea aceluiași unghi de îndoire pe întreaga lungime. Sistem disponibil opțional.

Subansamble de înaltă calitate
- Sistem electric: componente Schneider/Delta/Eaton.


Control și funcționalitate

Controlerul DELEM DA-58T este echipat cu ecran tactil de 10", montat pe braț mobil, oferind libertate de lucru în întregul câmp de lucru al utilajului.
- Programabilitate: posibilitatea de a salva până la 2000 de programe, cu câte 30 de pași fiecare, pentru adaptarea la diferite operații.
- Operare ergonomică: meniu intuitiv cu abrevieri în limba engleză, facilitând familiarizarea rapidă.
Opțional sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T și DA-69T sau CYBELEC 12.
DA-53T+2D

Afișaj:
- Tactil 10,1" TFT LCD.
- Color.
Software extern:
- Licență offline pe stație Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie internă 1GB.
- Comenzi în limba română.
- Logică de control care elimină coliziunile dintre axele de lucru.
Funcții:
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe, cu prezentare descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Crearea desenului piesei îndoite pe afișajul controlerului, în format 2D.
- Crearea programului de îndoire pe baza desenului introdus, în format 2D.
- Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
- Simulare 2D a îndoirii pe ecran, cu detectarea coliziunilor și simulare pas cu pas.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea modificării ordinii îndoiturilor și a pașilor programului.
- Posibilitatea introducerii și salvării corecțiilor în memorie.
- Posibilitatea de lucru în mod manual.
- Posibilitatea poziționării manuale a axelor opritorului.
- Logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
- Calcul automat al cursei berbecului.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.

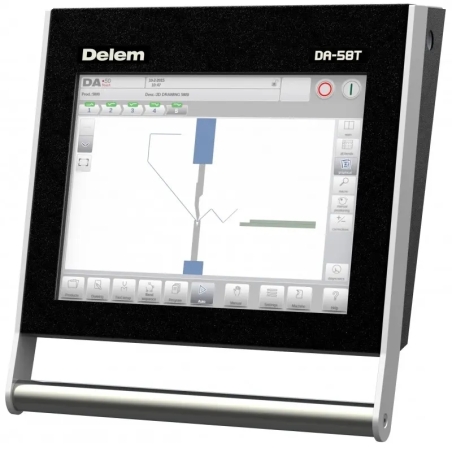

DA-58T

Afișaj:
- Tactil 15" TFT LCD.
- Color.
Software extern:
- Licență offline pe stație Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie RAM 4Mb.
- Număr maxim de programe: 9999, cu maximum 25 pași.
- Număr maxim de repetări ale pasului: 99.
- Comenzi în limba română.
- Logică de control care exclude coliziunile între axele de lucru.
Funcții:
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe.
- Bibliotecă descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor noi tipuri de materiale îndoite.
- Crearea desenului piesei îndoite pe afișajul controlerului, în format 2D.
- Crearea programului de îndoire pe baza desenului introdus, în format 2D.
- Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
- Simulare 2D a îndoirii pe ecran, cu detectarea coliziunilor și simulare pas cu pas.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoirii, modificării pașilor programului și introducerii și salvării corecțiilor în memorie.
- Posibilitatea de lucru în mod manual.
- Posibilitatea poziționării manuale a axelor opritorului și logică de control care exclude coliziunile între axele X, R, Y1 și Y2.
- Calcul automat al cursei berbecului.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.

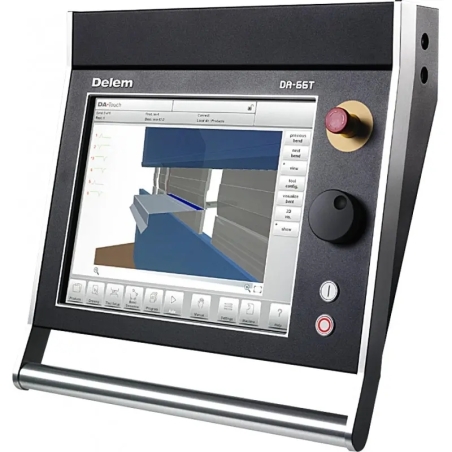

DA-66T

Afișaj:
- Tactil 17" TFT LCD.
- Color.
Software extern:
- Licență offline pe stație LITE T2D pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții:
- Crearea desenului piesei îndoite pe afișajul controlerului, în format 2D.
- Crearea automată a programului de îndoire pe baza desenului produsului, în format 2D.
- Calcul automat al cursei berbecului și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului și vizualizarea 3D a procesului, cu simulare pas cu pas.
- Setarea automată a degetelor opritorului în funcție de segmentul indicat al poansonului și matriței.
- Mesaje de coliziune între sculă și material.
- Mesaje de avertizare la depășirea forței admise de presare a sculelor.
- Posibilitatea schimbării ordinii îndoiturilor.
- Calcul automat al desfășurării tablei.
- Posibilitatea corectării pașilor individuali ai programului.
- Posibilitatea schimbării ordinii de îndoire și corectării pașilor.
- Posibilitatea controlului manual al axelor opritorului prin buton sau rotiță de navigare.
- Posibilitatea de lucru în mod manual.
- Bază de materiale.
- Bibliotecă de poansoane și matrițe.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Contor de curse și ore de funcționare.
- Port USB.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
DA-69T

Afișaj:
- Tactil 17" TFT LCD.
- Color.
Software extern:
- Licență offline pe stație LITE T3D pentru crearea secvențelor de îndoire pe PC.
Sistem:
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții:
- Import fișiere DXF.
- Import funcții 3D în IGES și SAT din programul LITE T3D.
- Crearea desenului piesei îndoite pe afișajul controlerului, în format 3D.
- Crearea automată a programului de îndoire pe baza desenului produsului, în format 3D.
- Calcul automat al cursei berbecului și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului de îndoire.
- Vizualizarea 3D a procesului de îndoire, cu simulare pas cu pas.
CYBELEC 12

Afișaj:
- Tactil 12" TFT LCD.
- Color.
Sistem:
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Număr maxim de poansoane: 100.
- Număr maxim de poansoane: 100.
- Număr maxim de programe: 300.
- Număr maxim de repetări ale pasului: 24.
- Număr maxim de materiale: 10.
Funcții:
- Interfață HMI ușor de utilizat.
- Desen grafic 2D al profilului și vizualizare 3D.
- Secvență automată de îndoire.
- Precizie maximă a îndoirii datorită algoritmilor avansați.
- Tandem.
- Import scule.
- Îndoire inițială și finală.
- Suport pentru măsurarea unghiului.
- Suport pentru cititor de coduri de bare.
- Industria 4.0 configurabilă.
Utilajul îmbină tehnologia avansată cu operarea simplă și poate fi utilizat atât pentru sarcini manuale de precizie, cât și pentru producția de serie. Componentele și sistemele de protecție susțin fiabilitatea și siguranța în utilizare.
Siguranță
Presa este echipată cu un sistem de siguranță cu laser de clasă superioară, conceput pentru protecția operatorului și accelerarea procesului de îndoire.

Sistemul include conexiuni hidraulice și supape de siguranță proiectate în Polonia.


Protecțiile utilizate trebuie să respecte normele CE și să reducă riscurile pentru operator în timpul procesului de îndoire.
Protecții de siguranță conforme CE

Ergonomie și facilități suplimentare
- Controler mobil: montat pe braț articulat.
- Iluminare LED: crește confortul și siguranța în lucru.
- Suporturi frontale: montate pe ghidaje liniare.
- Suporturi urmăritoare: disponibile opțional.




Suporturile urmăritoare acționate de servomotoare permit îndoirea tablelor de dimensiuni mai mari. Odată cu momentul îndoirii, acestea ridică tabla sub un anumit unghi, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul setat.
Presele abkant sunt echipate cu o serie de protecții avansate, inclusiv marcaje vizibile, protecții laterale, poartă de siguranță spate și butoane de oprire de urgență ușor accesibile.
Fiecare mașină este însoțită de un manual clar și detaliat de utilizare în limba română.
Siguranța utilajului depinde de sistemele și protecțiile cu care acesta este echipat, nu doar de existența declarației CE.


SCO – Sistem de răcire a uleiului
În configurația standard este inclus un sistem care menține stabilitatea parametrilor de lucru ai utilajului chiar și după exploatarea îndelungată și continuă.
Prinderea poansoanelor și a matrițelor
- Scule standard: matrițe împărțite, cu mai multe caneluri, pe patru fețe, precum și poansoane segmentate.
- Sistem de prindere: sistem manual tip AMADA, european, care permite schimbarea rapidă a sculelor.
- Montarea poansoanelor: poansoanele se montează din lateralul mașinii și se blochează cu șuruburi.
Alegerea matriței și a poansonului
Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului.
Presele abkant CORMAK efectuează măsurători ale îndoirii în timp real și pot corecta abaterile în timpul procesului pentru obținerea unui rezultat optim.

În funcție de forța presei, poansoanele și matrițele segmentate pot avea lungimi diferite.



Prezentare video
- Tip mașină
- Presă abkant CNC
- Limba instrucțiunilor
- Română
- Greutate
- 12400 kg
- Putere motor
- 18,5 kW
- Material prelucrat
- Oțel S235
- Tip acționare
- Hidraulică cu servo
- Tip afișaj
- LCD TFT tactil color
- Producători componente electronice
- Delta
Eaton
Schneider - Controler
- DELEM DA-58T
- Procesor controler
- 200 MHz
- Sistem de operare
- Windows
- Oprire de urgență
- Buton
- Iluminare de lucru
- LED
- Tip comandă
- CNC
- Diagonală ecran
- 15″
- Reglare panou de comandă
- Mobil, pe braț articulat
- Axe acționate de servomotoare
- R1 (opțional)
R2 (opțional)
X1 (opțional)
X2 (opțional)
Z1 (opțional)
Z2 (opțional) - Conformitate apărători
- Conforme CE
- Limbi panou de control
- Română
- Interfață de comunicație
- USB
- Distanță între coloane
- 2500 mm
- Sistem de prindere
- Manuală, bilaterală, rapidă, tip AMADA (European)
- Înălțime
- 2900 mm
- Lățime
- 1850 mm
- Lungime
- 3300 mm
- Grosime maximă tablă
- până la 10 mm (S235)
- Forță nominală
- 2500 kN
- Lungime maximă de îndoire
- 3200 mm
- Adâncime gât
- 400 mm
- Cursă traversă
- 250 mm
- Înălțime maximă de deschidere
- 535 mm
- Deplasare opritor spate
- 600 mm
- Număr suporturi frontale
- 2
- Reglare axe Y1 și Y2
- Servoacționare cu encodere
- Acționare opritor spate
- Servomotor cu encodere
- Acționare axă R
- Servomotor cu encodere
- Sistem de siguranță cu laser
- Da
- Răcire ulei
- Da
- Memorie RAM
- 4 MB
- Număr programe
- Până la 2000 / 9999 (DA-58T)
- Pași per program
- 30 / maximum 25 (DA-58T)
- Repetări per pas
- Maximum 99
- Compensare deformare
- Automată
Manuală (opțional) - Software extern
- Profile-53TL (licență offline)
Presă hidraulică servo CNC de îndoit tablă CORMAK ELITE 250 × 3200 DA-58T
Presă hidraulică servo CNC CORMAK ELITE 250 × 3200 DA-58T pentru îndoirea precisă a tablei, echipată standard cu controler DELEM DA-58T și bazată pe utilizarea poansoanelor și matrițelor alese corespunzător.
Opțional, presa poate fi echipată cu controlerele DELEM DA53T, DA-66T, DA69T sau CYBELEC 12, care oferă funcții pentru realizarea operațiunilor exigente de îndoire.
Echipamentul potrivit începe cu o discuție.
Ai nevoie de detalii tehnice sau de o ofertă? Alege cum dorești să ne contactezi.
Accesorii, consumabile si servicii
8 alte produse in aceeasi categorie:
Recenzie produs
-
Recenzii (0)
-
Evaluare ridicată
-
Cele mai recente
