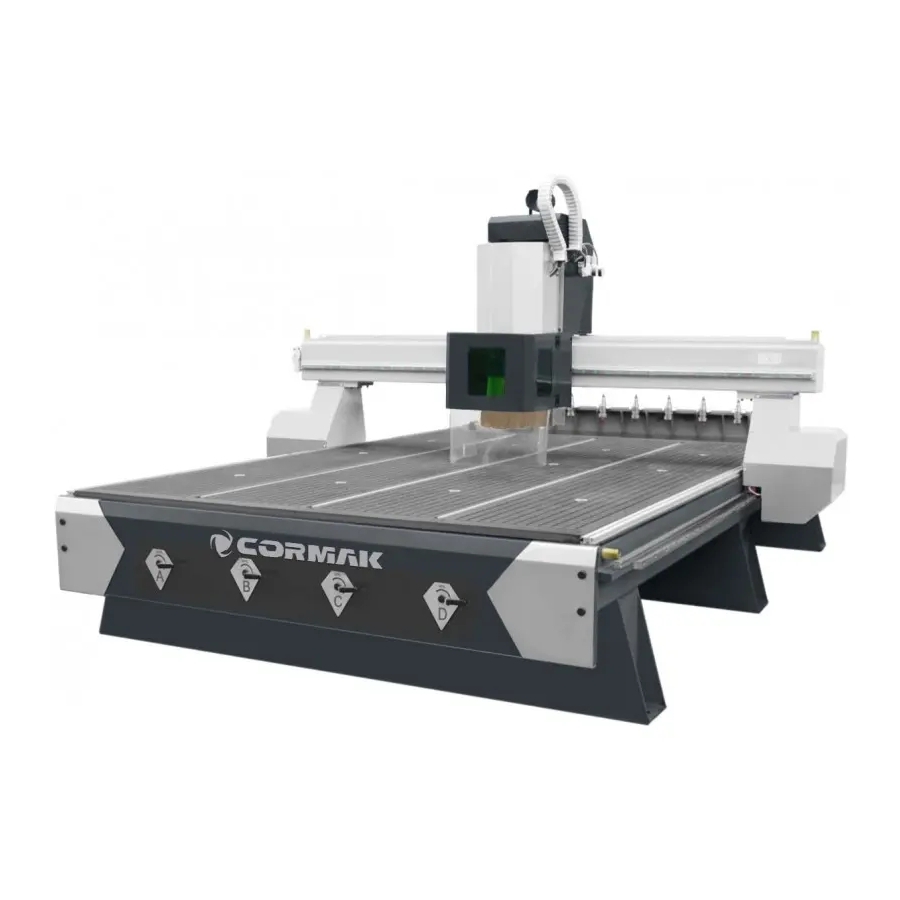

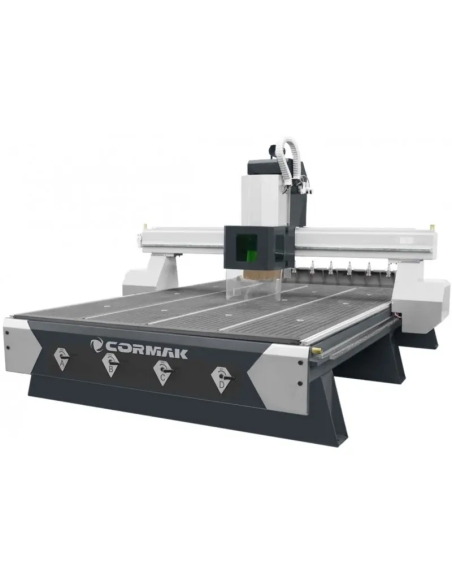

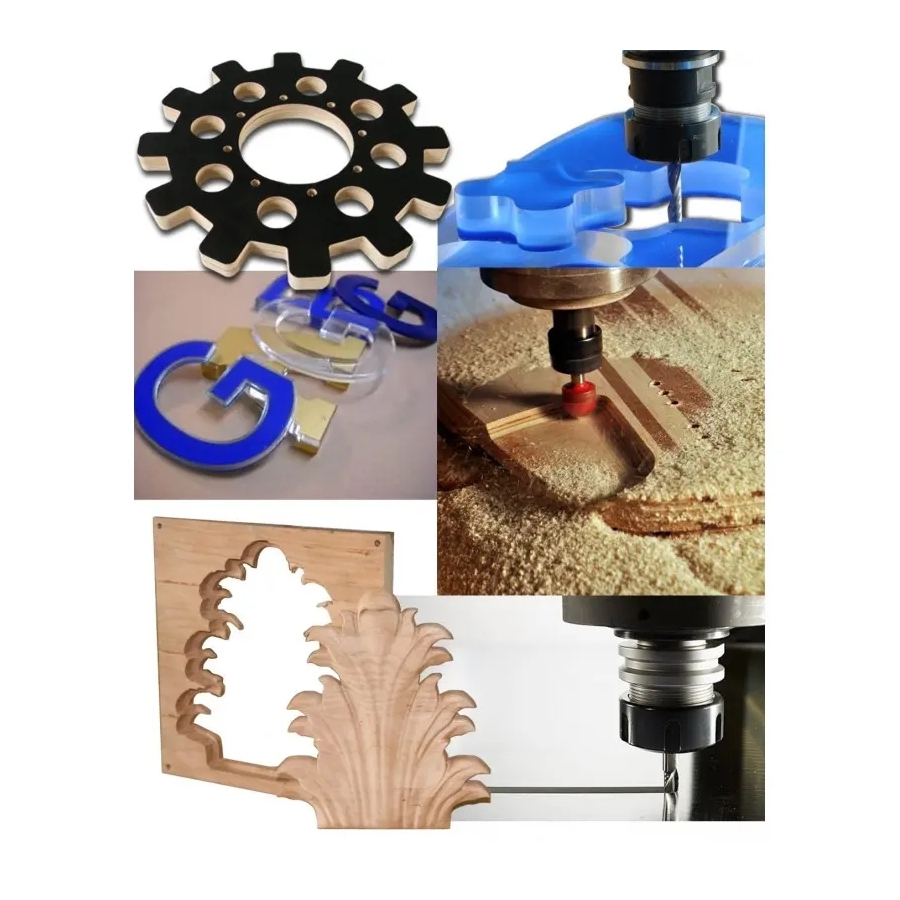

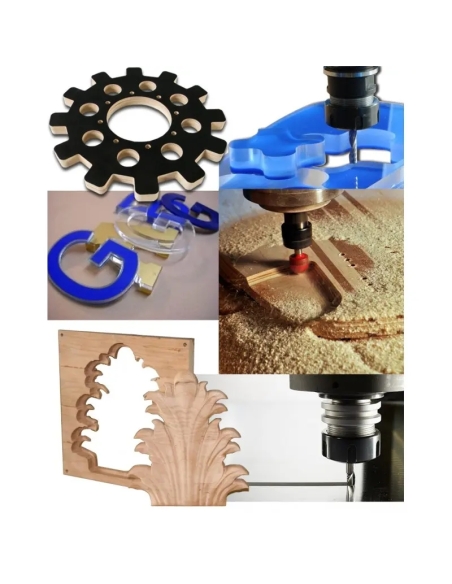

Mașină de frezat CNC cu schimbător automat de scule ATC CORMAK C2131, 2100 × 3200 mm

Descrierea mașinii

1. Masa de lucru

• Masa secționată cu PATRU zone de vacuum independente, realizată din plăci HPL rigide și rezistente.
• Fiecare zonă are orificii în care, printr-un sistem de conducte, este adus vacuumul de la pompa de vid.
• Orificiile principale ale mesei vacuum sunt prevăzute cu dopuri, astfel încât se pot fixa diverse formate de material.
• Suprafața mesei este acoperită cu o rețea de canale care permite distribuția uniformă a vacuumului pe toată aria.
• Dispune de caneluri care permit și prinderea manuală a materialului.

2. Arbore (spindle) HQD

• Arbore fără perii de la un producător consacrat, de clasă superioară, cu putere 9 kW, alimentat prin invertor și protecție la suprasarcină.
• Electrospindle de frezare echipat cu sistem inovator de răcire cu AER.
• Adaptat pentru schimbarea automată a sculelor, reducând timpul de prelucrare prin eliminarea opririlor pentru schimbarea manuală a frezei.
• Automatizarea permite utilizarea tuturor sculelor în procesul de producție, fără calibrare și fără întreruperea ciclului de lucru.

3. Acționare

• Acționări economice, de înaltă clasă: servomotoare de 1500W și cu moment mare de menținere (dublu pe axa Y).

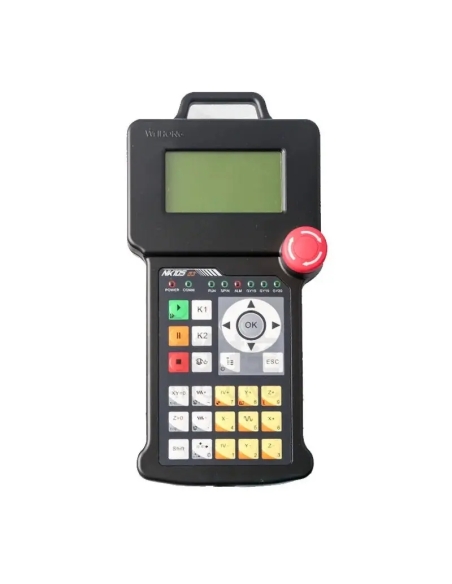

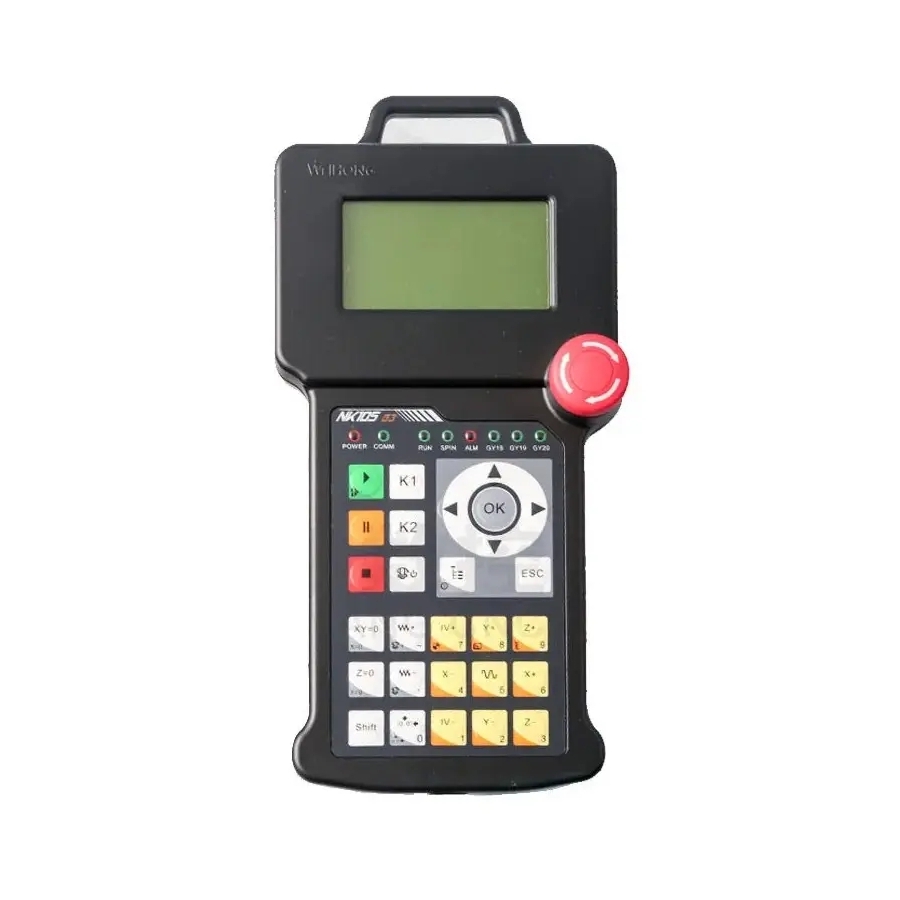

• Controlate de controlerul digital NK-105 G3, asigură prelucrări de foarte bună calitate, păstrând viteze ridicate pe fiecare direcție.
• Servomotoarele fără perii pentru axele X, Y transmit mișcarea prin reductoare planetare de calitate superioară.
• Axa Z, unde precizia poziționării este esențială, este acționată de un șurub cu bile ranforsat.
• Deplasarea portalului pe axele X și Y se realizează prin ghidaje HIWIN și roți dințate cu dantură elicoidală, garantând funcționarea fiabilă pe termen lung; acestea sunt realizate din oțel de calitate, călit și întărit.
• Șinele trapezoidale profesionale HIWIN utilizate pe toate axele sunt verificate pentru conformitate, iar testele se efectuează în fiecare etapă a asamblării.
• Sistem central, fără întreținere, pentru ungerea elementelor mobile principale: cărucioare și șurub cu bile. Economisește timp și protejează subansamblele cheie.

4. Construcție

• Structura portalului mobil este realizată din fontă turnată, oferind o rigiditate remarcabilă și amortizând foarte bine vibrațiile apărute în timpul prelucrării.
• Construcția rigidă a mesei, din oțel nervurat, elimină apariția vibrațiilor în timpul producției.

5. Magazin de 8 scule și senzor de măsurare a sculei

• Mașina este echipată cu un magazin liniar de scule cu 8 poziții, set de conuri ISO30 și pensete ER32.
• În set: portscule ISO30 și pensete pentru prinderea sculelor cu dimensiunile specificate.
• 1/2" - 6 buc.; 1/8" - 1 buc.; 3-4mm - 1 buc.; 5-6mm - 2 buc.; 7-8mm - 1 buc.; 9-10mm - 1 buc.
• Fiecare freză CNC este dotată cu un senzor precis de înălțime a sculei pe axa Z, eliminând timpul necesar corectării măsurătorilor după fiecare schimbare de sculă.

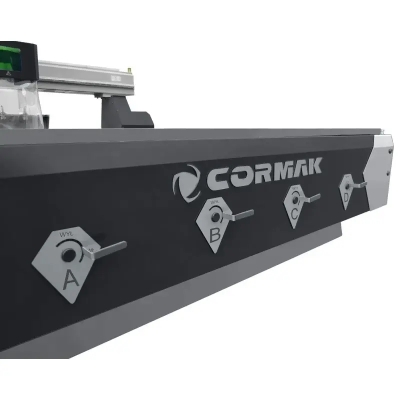

6. Pompa de vacuum (opțiune) și talpa de aspirare

• Utilizarea unei pompe de vid crește semnificativ forța de prindere a pieselor pe masa mașinii, astfel încât materialul nu se deplasează.
• 4 zone de vacuum independente.
• Talpa de aspirare acționată pneumatic, montată lângă arbore, permite conectarea oricărui sistem de extracție a așchiilor, menținând curățenia prelucrării, siguranța și, în același timp, precizia lucrului.

Utilajul dispune de documentație CE UE și DTR.

Parametri tehnici

Echipare

• Arbore răcit cu aer, versiune Premium.
• Servomotoare Leadshine 1500W.
• Portal înălțat pe axa Z la 300mm.
• Masă vacuum - 4 zone de vacuum independente și masă cu caneluri T pentru fixarea manuală a materialului.
• Senzor de măsurare a sculei inclus.
• Scule, set de pensete, picioare de nivelare, talpă de aspirare și alte accesorii.
• Controler NK-105 G3.
• Mașina are funcția de memorare a ultimei traiectorii G-code. În caz de defecțiune sau întrerupere a alimentării, reia lucrul din ultimul punct, fără pierdere de timp și material.
• Set de pornire scule: freze, burghie, portscule.

Software SimCNC (opțiune)

• Software în limba poloneză.
• Calculator industrial rapid, într-o carcasă etanșă.
• Licență perpetuă SimCNC cu posibilitate de actualizare.
• Datorită software-ului care rulează în mediul Windows 10, se pot proiecta și scrie programe în timpul lucrului, pe același post.
• Posibilitate de instalare UCANCAM pe același post și de prelucrare a programelor pe același post, economisind timp și crescând rapiditatea de lucru.

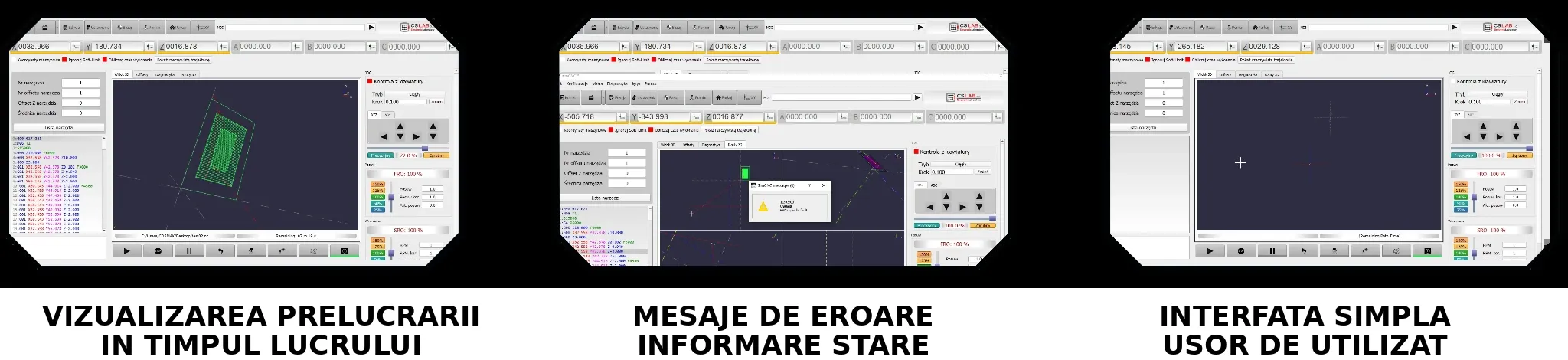

• Vizualizarea prelucrării în timpul lucrului.
• Mesaje de eroare care informează despre starea sistemului.
• Interfață simplă, prietenoasă, care afișează parametrii de bază și permite operații rapide.
• Macro-uri rapide pentru măsurarea sculei printr-un singur buton.

Noul controler CSMIO (opțiune)

• Posibilități mari de extindere.
• Producător polonez.
• Controlul împreună cu software-ul SimCNC permite reglarea lină a vitezei arborelui, oferind un control mai bun al procesului de prelucrare.
• Posibilitate de pornire a arborelui în 2 sensuri.
• Adăugarea unui MPG pentru a facilita operațiile de setare.

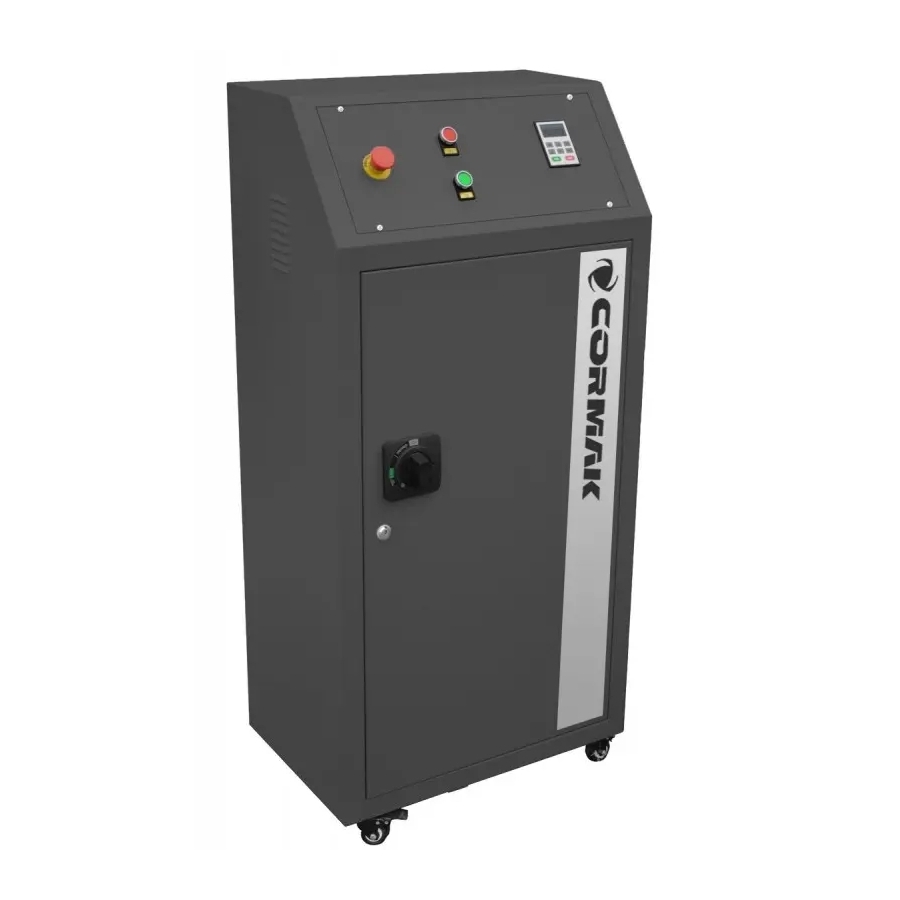

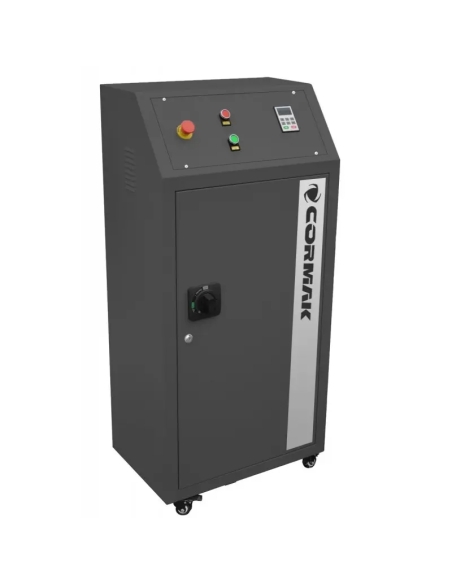

Dulap de comandă (opțiune)

• Dulap realizat integral în Polonia și configurat.
• Componente: WIELAND, EATON, Schneider, Delta, Relpol.
• Monitor LCD integrat.

Echipare opțională

• Software UCanCAM V13 în versiune poloneză.
• Software UCanCAM V13 PRO în versiune poloneză.

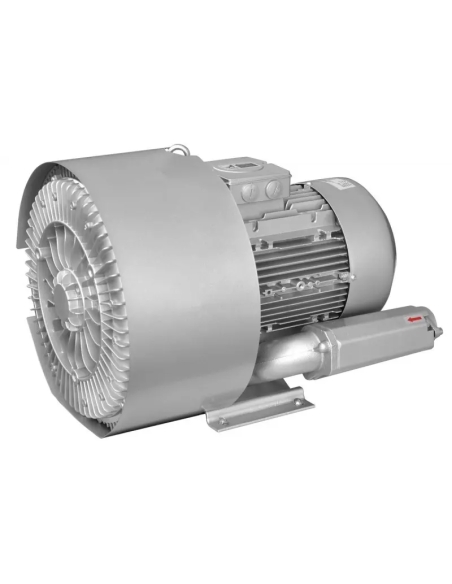

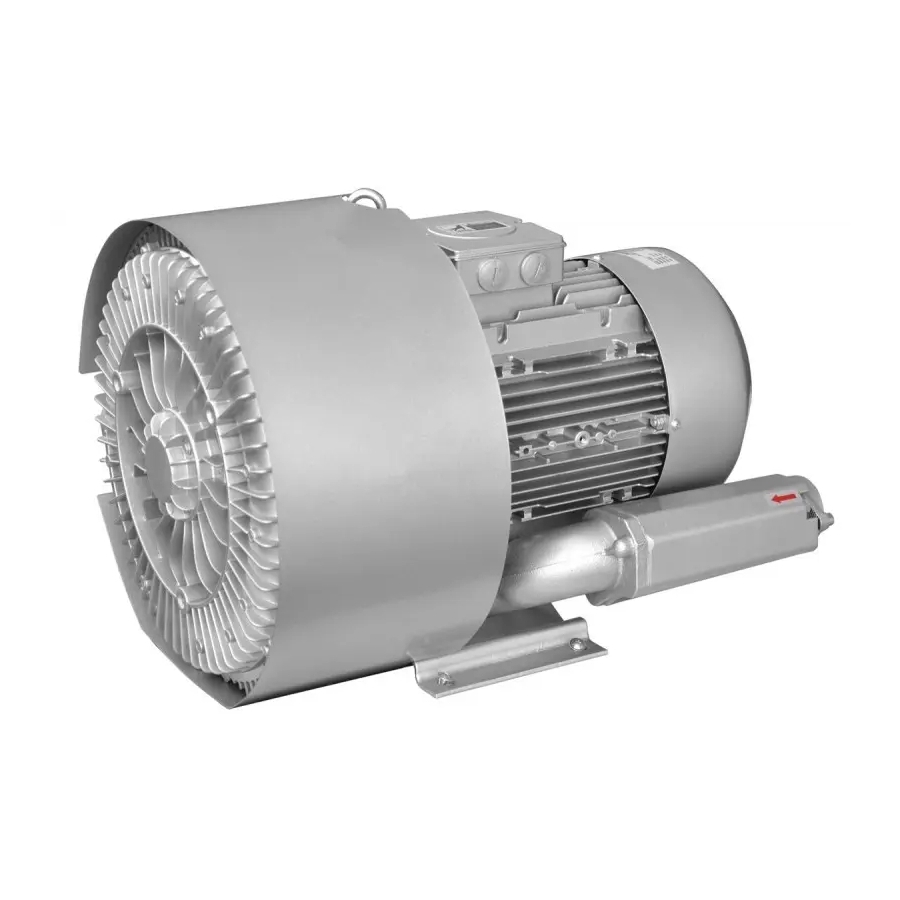

• Pompa de vacuum 5.5 kW.
• Pompa de vacuum 7.5 kW.
• Bariere de siguranță conforme CE.

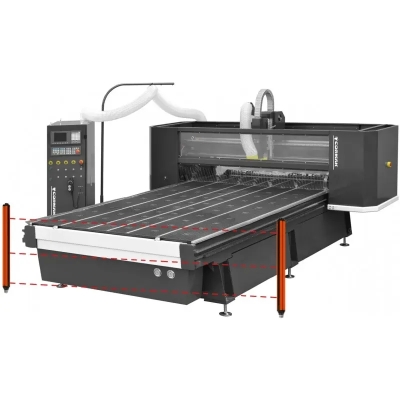

• Cortine luminoase - laser, conforme CE.
• Ridicarea portalului pe axa Z până la 450 mm.
• Posibilitate de adăugare a ceții de ulei.
