Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 500 × 6000 DA-58T
Configurația prezentată este cea mai des aleasă de clienți, fiind o opțiune verificată și eficientă pentru producția de serie.
Caracteristici principale
- Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
- Reglarea axelor Y1, Y2: servocomandă cu encodere.
- Reglarea axei X: servocomandă cu encodere pentru opritorul din spate.
- Reglarea axei R: servocomandă cu encodere.
- Compensarea deformării: reglare automată a săgeții de deformare.
- Prinderea poansonului: pe ambele părți, cu montaj rapid tip AMADA, care permite schimbarea rapidă a sculelor.
Parametri tehnici
| Grosime maximă tablă îndoită (S235) | până la 15.0 mm |
| Forță nominală | 5000 kN |
| Lungime maximă tablă îndoită | 6000 mm |
| Adâncime de gât | 400 mm |
| Cursă maximă a traversei mobile | 300 mm |
| Înălțime maximă de deschidere | 610 mm |
| Distanță între montanți | 4800 mm |
| Cursă de retragere a opritorului din spate | 600 mm |
| Puterea motorului | 37,0 kW |
| Lungime | 6100 mm |
| Lățime | 2200 mm |
| Înălțime | 3500 mm |
| Greutate | 38700 kg |
Reglarea opritorului și a axei R
Reglarea retragerii opritoarelor pe axa X și a axei R este automată, iar opțional poate fi manuală. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul în trepte.


Opțional, este disponibilă reglarea degetelor pe axele Z1, Z2, R1, R2, X1 și X2 cu servomotoare.

Îndoirea în trepte
Pentru ca rezultatul îndoirii în trepte să fie satisfăcător, sunt necesare anumite calcule care presupun cunoașterea câtorva parametri esențiali ai procesului de îndoire:
- Lungimea arcului: distanța dintre capetele curbei părții de tablă îndoite, măsurată pe interiorul îndoiturii.
- Numărul de îndoiri: numărul îndoiturilor individuale necesare pentru obținerea unei raze specifice; cu cât sunt mai multe îndoiri, cu atât unghiul fiecăreia este mai mic, iar arcul devine mai neted.
- Distanța dintre îndoiri: distanța dintre îndoiturile succesive realizate în timpul procesului.
Deși întregul proces de îndoire în trepte poate părea complex, utilajele și software-ul disponibile la CORMAK sunt suficient de avansate pentru a prelua o parte importantă a operațiunilor realizate de operator.
Compensarea automată a săgeții de deformare

Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea. Disponibilă opțional.
Compensarea manuală a săgeții de deformare

Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea. Disponibilă opțional.

Subansamble de înaltă calitate
- Sistem electric: componente Schneider, Delta și Eaton.


Control și funcționalitate

DELEM DA-58T
- Ecran tactil: 10”, montat pe braț mobil, oferind libertate de lucru în întregul câmp de lucru al mașinii.
- Programabilitate: posibilitatea de a salva până la 2000 programe, cu 30 pași fiecare, pentru adaptarea flexibilă la diferite sarcini.
- Operare ergonomică: meniu intuitiv cu prescurtări în limba engleză, pentru familiarizare rapidă.
Opțional, sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T și DA-69T, precum și CYBELEC 12.
Controlerul DA-53T+2D

Afișaj DA-53T+2D
- Ecran tactil 10,1" TFT LCD.
- Afișaj color.
Software extern DA-53T+2D
- Licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem DA-53T+2D
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie internă 1GB.
- Comenzi în limba română.
- Logică de control care elimină coliziunile dintre axele de lucru.
Funcții DA-53T+2D
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe, cu prezentare descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor tipuri noi de materiale îndoite.
- Crearea desenului piesei îndoite pe ecranul controlerului, în format 2D.
- Crearea programului de îndoire pe baza desenului introdus, în format 2D.
- Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
- Simulare 2D pe ecran, cu verificarea coliziunilor pas cu pas.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoirilor și modificării pașilor programului.
- Posibilitatea introducerii și salvării corecțiilor în memorie.
- Posibilitatea de lucru în mod manual.
- Posibilitatea poziționării manuale a axelor opritorului.
- Logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
- Calcul automat al cursei traversei de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.

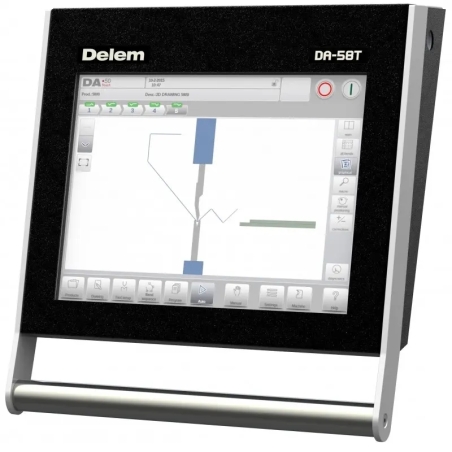

Controlerul DA-58T

Afișaj DA-58T
- Ecran tactil 15" TFT LCD.
- Afișaj color.
Software extern DA-58T
- Licență offline Profile-53TL pentru crearea secvențelor de îndoire pe PC.
Sistem DA-58T
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie operativă 4Mb.
- Număr maxim de programe: 9999, cu maximum 25 pași.
- Număr maxim de repetări ale unui pas: 99.
- Comenzi în limba română.
- Logică de control care exclude coliziunile axelor de lucru.
Funcții DA-58T
- Bibliotecă de poansoane și matrițe: 30 poansoane și 60 matrițe.
- Bibliotecă descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii unor tipuri noi de materiale îndoite.
- Crearea desenului piesei îndoite pe ecranul controlerului, în format 2D.
- Crearea programului de îndoire pe baza desenului introdus, în format 2D.
- Lucru pe mașină cu previzualizare 2D în timp real a secvenței de îndoire.
- Simulare 2D pe ecran, cu previzualizarea coliziunilor pas cu pas.
- Sistem de mesaje de avertizare, de exemplu la depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoirii și modificării pașilor programului.
- Posibilitatea introducerii și salvării corecțiilor în memorie.
- Posibilitatea de lucru în mod manual.
- Posibilitatea poziționării manuale a axelor opritorului.
- Logică de control care exclude coliziunile axelor X, R, Y1 și Y2.
- Calcul automat al cursei traversei de îndoire.
- Calcul automat al forței de îndoire în funcție de material.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.

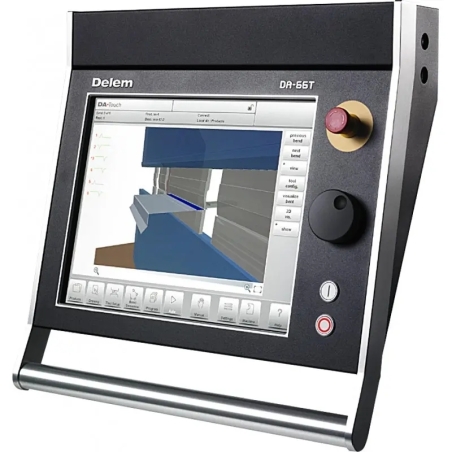

Controlerul DA-66T

Afișaj DA-66T
- Ecran tactil 17" TFT LCD.
- Afișaj color.
Software extern DA-66T
- Licență LITE T2D pentru crearea secvențelor de îndoire pe PC.
Sistem DA-66T
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Memorie operativă 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale unui pas: 99.
Funcții DA-66T
- Crearea desenului piesei îndoite pe ecran, în format 2D.
- Crearea automată a programului pe baza desenului 2D.
- Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului și vizualizarea 3D a procesului, prin simulare pas cu pas.
- Setarea automată a degetelor opritorului după segmentul indicat de poanson și matriță.
- Mesaje privind coliziunea sculei cu materialul.
- Mesaje de avertizare la depășirea forței admise a sculelor.
- Posibilitatea schimbării ordinii îndoirilor.
- Calcul automat al desfășurării tablei.
- Posibilitatea corectării pașilor programului.
- Posibilitatea schimbării ordinii îndoirii și corectării pașilor.
- Posibilitatea controlului manual al axelor opritorului cu buton sau rotiță de navigare.
- Posibilitatea de lucru în mod manual.
- Bază de materiale.
- Bibliotecă de poansoane și matrițe.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Contor pentru curse și ore de lucru.
- Port USB.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
Controlerul DA-69T

Afișaj DA-69T
- Ecran tactil 17" TFT LCD.
- Afișaj color.
Software extern DA-69T
- Licență LITE T3D pentru crearea secvențelor de îndoire pe PC.
Sistem DA-69T
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Memorie operativă 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale unui pas: 99.
Funcții DA-69T
- Import fișiere DXF.
- Import funcții 3D în IGES și SAT din programul LITE T3D.
- Crearea desenului piesei îndoite pe ecran, în format 3D.
- Crearea automată a programului pe baza desenului 3D.
- Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului.
- Vizualizarea 3D a procesului, prin simulare pas cu pas.
Controlerul CYBELEC 12

Afișaj CYBELEC 12
- Ecran tactil 12" TFT LCD.
- Afișaj color.
Sistem CYBELEC 12
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Număr maxim de poansoane: 100.
- Număr maxim de poansoane: 100.
- Număr maxim de programe: 300.
- Număr maxim de repetări ale unui pas: 24.
- Număr maxim de materiale: 10.
Funcții CYBELEC 12
- Interfață HMI ușor de utilizat.
- Desen grafic al profilului 2D și vizualizare 3D.
- Secvență automată de îndoire.
- Precizie maximă de îndoire datorită algoritmilor avansați.
- Funcționare în tandem.
- Import de scule.
- Îndoire inițială și finală.
- Acceptă măsurarea unghiului.
- Acceptă cititor de coduri de bare.
- Configurabil pentru Industria 4.0.
Mașina îmbină tehnologia avansată cu ușurința în utilizare, fiind potrivită atât pentru operațiuni manuale de precizie, cât și pentru lucrul eficient în serie. Subansamblele de calitate și protecțiile avansate contribuie la fiabilitatea și siguranța în exploatare.
Siguranță
Presa este echipată cu sisteme și elemente destinate protejării operatorului în timpul procesului de îndoire.
Sistem de siguranță cu laser
Sistemul laser de siguranță protejează operatorul și permite accelerarea de peste două ori a procesului de îndoire.

Mașina utilizează conexiuni hidraulice și supape de siguranță proiectate în Polonia.


Protecțiile de tip porți sau cortine luminoase trebuie să respecte standardele CE pentru a nu expune operatorii la riscuri pentru sănătate.
Protecții de siguranță conforme CE

Ergonomie și facilități suplimentare
- Controler mobil pe braț articulat.
- Iluminare LED: crește confortul și siguranța muncii.
- Suporturi pe ghidaje liniare.
- Suporturi urmăritoare disponibile opțional.



Suporturi urmăritoare cu servomotoare

Suporturile urmăritoare cu servomotoare permit îndoirea tablelor de dimensiuni mai mari. Odată cu momentul îndoirii, acestea ridică tabla sub un unghi, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul setat.
Presele abkant sunt dotate cu protecții avansate, inclusiv marcaje clare, apărători laterale, poartă de siguranță în spate și butoane de oprire de urgență ușor accesibile.
Fiecare mașină este livrată cu un manual de utilizare clar și detaliat în limba română.
Declarația CE nu garantează singură siguranța mașinii; sistemele cu care aceasta este echipată sunt esențiale.


SCO – sistem de răcire a uleiului
Sistemul de răcire a uleiului este inclus în configurația standard și asigură stabilitatea parametrilor de lucru ai mașinii chiar și după o exploatare îndelungată și continuă.
Fixarea poansoanelor și a matrițelor
- Configurație standard: matrițe împărțite, cu mai multe caneluri pe patru fețe, precum și poansoane segmentate.
- Sistem de fixare: sistem manual tip AMADA, de tip european, care permite schimbarea rapidă a sculelor.
- Montarea poansoanelor: poansoanele se montează din lateralul mașinii și se blochează cu ajutorul șuruburilor.
Alegerea matriței și a poansonului
Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului.
Presele abkant CORMAK efectuează măsurători ale îndoirii în timp real și pot corecta abaterile în timpul procesului, pentru obținerea unui rezultat optim.

Lungimea poansoanelor și a matrițelor
În funcție de forța de presare a presei, poansoanele și matrițele segmentate pot avea lungimi diferite.



Prezentare video
- Tip mașină
- Presă abkant CNC
- Limba instrucțiunilor
- Română
- Greutate
- 38700 kg
- Putere motor
- 37 kW
- Tip acționare
- Hidraulică
- Tip afișaj
- LCD TFT tactil color
- Producători componente electronice
- Delta
Eaton
Schneider - Controler
- DELEM DA-58T
- Procesor controler
- 200 MHz
- Sistem de operare
- Windows
- Oprire de urgență
- Buton
- Iluminare de lucru
- LED
- Tip comandă
- CNC
- Diagonală ecran
- 15″
- Reglare panou de comandă
- Mobil, pe braț articulat
- Axe acționate de servomotoare
- R1 (opțional)
R2 (opțional)
X1 (opțional)
X2 (opțional)
Z1 (opțional)
Z2 (opțional) - Conformitate apărători
- Conforme CE
- Limbi panou de control
- Română
- Interfață de comunicație
- USB
- Distanță între coloane
- 4800 mm
- Sistem de prindere
- Manuală, bilaterală, rapidă, tip AMADA (European)
- Înălțime
- 3500 mm
- Lățime
- 2200 mm
- Lungime
- 6100 mm
- Grosime maximă tablă
- până la 15 mm (S235)
- Forță nominală
- 5000 kN
- Lungime maximă de îndoire
- 6000 mm
- Adâncime gât
- 400 mm
- Cursă traversă
- 300 mm
- Înălțime maximă de deschidere
- 610 mm
- Deplasare opritor spate
- 600 mm
- Număr suporturi frontale
- 2
- Reglare axe Y1 și Y2
- Servoacționare cu encodere
- Acționare opritor spate
- Servoacționare cu encodere
- Acționare axă R
- Servoacționare cu encodere
- Sistem de siguranță cu laser
- Da
- Răcire ulei
- Da
- Memorie RAM
- 4 MB
- Număr programe
- Până la 2000 / 9999 (DA-58T)
- Pași per program
- 30 / maximum 25 (DA-58T)
- Repetări per pas
- Maximum 99
- Compensare deformare
- Automată
Manuală (opțional) - Software extern
- Profile-53TL (licență offline)
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 500 × 6000 DA-58T
Presa hidraulică CNC CORMAK Servo Elite 500 × 6000 DA-58T permite îndoirea precisă a tablei datorită poansoanelor și matrițelor atent alese.
Echiparea standard include controlerul DELEM DA-58T, cu opțiuni pentru controlerele DELEM DA53T, DA-66T, DA69T și CYBELEC 12, destinate operațiunilor exigente de îndoire.
Echipamentul potrivit începe cu o discuție.
Ai nevoie de detalii tehnice sau de o ofertă? Alege cum dorești să ne contactezi.
Accesorii, consumabile si servicii
8 alte produse in aceeasi categorie:
Recenzie produs
-
Recenzii (0)
-
Evaluare ridicată
-
Cele mai recente
