Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160 × 3200 DA-53TX
Configurația prezentată este cea mai frecvent aleasă de clienți, fiind o soluție verificată și eficientă pentru producția de serie.
Caracteristici principale
- Suporturi frontale: 2 bucăți pe ghidaje liniare, asigurând stabilitate în timpul operațiunilor de îndoire.
- Reglaj axe Y1, Y2: automat.
- Reglaj axă X: opritor spate acționat de servomotor cu encodere.
- Reglaj axă R: servomotor cu encodere.
- Compensarea deformării: reglaj automat al săgeții de deformare.
- Prindere poanson: pe ambele părți, cu montaj rapid tip AMADA, pentru schimbarea rapidă a sculelor.
Configurațiile disponibile pot fi adaptate nevoilor de producție și tipului pieselor prelucrate, iar specificația mașinii este stabilită în funcție de aplicație și cerințele tehnologice.
Parametri tehnici
| Grosime maximă tablă îndoită (S235) | până la 8.0 mm |
| Forță nominală | 1600 kN |
| Lungime maximă tablă îndoită | 3200 mm |
| Adâncime gât | 320 mm |
| Cursă maximă a traversei mobile | 180 mm |
| Înălțime maximă de deschidere | 455 mm |
| Distanță între montanți | 2600 mm |
| Cursă opritor spate | 600 mm |
| Putere motor | 11,0 kW |
| Lungime | 3300 mm |
| Lățime | 1650 mm |
| Înălțime | 2500 mm |
| Greutate | 9500 kg |
Reglarea opritorului spate și a axei R
Reglarea retragerii opritoarelor pe axa X și a axei R este automată, cu posibilitatea reglării manuale a axei R în opțiune. Axa R facilitează îndoirea razelor mai mari, de exemplu prin sistemul în pași.


Opțional, este disponibilă reglarea degetelor pe axele Z1, Z2, R1, R2, X1 și X2 cu servomotoare.

Îndoirea în trepte
Pentru ca rezultatul îndoirii în trepte să fie satisfăcător, sunt necesare anumite calcule care presupun cunoașterea parametrilor-cheie ai procesului de îndoire:
- Lungimea arcului: distanța dintre capetele curbei porțiunii de tablă îndoite, măsurată pe interiorul îndoirii.
- Numărul de îndoiri: numărul de îndoiri individuale necesare pentru obținerea unei table cu o anumită rază; cu cât numărul de îndoiri este mai mare, cu atât unghiul fiecărei îndoiri este mai mic, iar arcul final este mai neted.
- Distanța dintre îndoiri: distanța dintre îndoiturile individuale realizate în cadrul procesului.
Deși întregul proces de îndoire în trepte poate părea complex, utilajele și software-ul disponibile la CORMAK sunt suficient de avansate pentru a prelua numeroase operațiuni realizate în mod obișnuit de operator.
Compensarea automată a săgeții de deformare

Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea îndoirii. Funcția este disponibilă opțional.
Compensarea manuală a săgeții de deformare

Asigură păstrarea aceluiași unghi de îndoire pe toată lungimea îndoirii. Funcția este disponibilă opțional.

Componente de înaltă calitate
- Sistem electric: componente Schneider/Delta/Eaton.


Control și funcționalitate

Controler DELEM DA-53TX
- Ecran tactil: 15", montat pe un braț mobil, oferind libertate de lucru în întregul câmp de operare al mașinii.
- Programare: algoritmi avansați cu funcție de calcul automat al secvenței de îndoire.
- Control axe: suport pentru până la patru axe, permițând operațiuni mai complexe.
- Compatibilitate: multiple prese abkant.
- Opțiune: crearea desenului piesei îndoite pe afișajul controlerului /2D/.
- Opțiune: generarea programului de îndoire pe baza desenului introdus /2D/.
- Opțiune: lucru pe mașină cu previzualizarea 2D în timp real a secvenței de îndoire.
Opțional, sunt disponibile și controlerele DELEM DA-53T+2D, DA-66T și DA-69T, precum și CYBELEC 12.

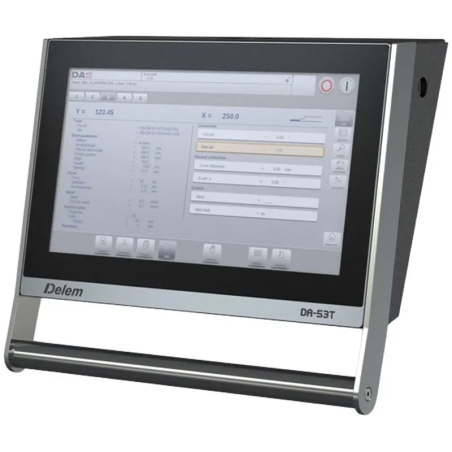

Controler DA-53T+2D

Afișaj DA-53T+2D
- Tactil 10,1" TFT LCD.
- Color.
Software extern DA-53T+2D
- Licență offline pe stație Profile-53TL pentru crearea secvenței de îndoire pe PC.
Sistem DA-53T+2D
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie internă 1GB.
- Comenzi în limba română.
- Logică de control care exclude coliziunile axelor de lucru.
Funcții DA-53T+2D
- Bibliotecă de poansoane și matrițe /30 poansoane & 60 matrițe/, descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii de materiale noi pentru îndoire.
- Crearea desenului piesei îndoite pe afișajul controlerului /2D/.
- Crearea programului de îndoire pe baza desenului introdus /2D/.
- Lucru pe mașină cu previzualizarea 2D în timp real a secvenței de îndoire.
- Simulare 2D a îndoirii pe ecran, cu previzualizarea coliziunilor /simulare pas cu pas/.
- Sistem de mesaje de avertizare, de exemplu pentru depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoiturilor și modificării pașilor programului.
- Posibilitatea introducerii și salvării corecțiilor în memorie.
- Posibilitatea lucrului în mod manual.
- Posibilitatea poziționării manuale a axelor opritorului.
- Logică de control care exclude coliziunile între axele X, R, Y1 și Y2.
- Calcul automat al cursei traversei de îndoire.
- Calcul automat al forței de îndoire în funcție de tipul materialului.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.
Controler DA-58T

Afișaj DA-58T
- Tactil 15" TFT LCD.
- Color.
Software extern DA-58T
- Licență offline pe stație Profile-53TL pentru crearea secvenței de îndoire pe PC.
Sistem DA-58T
- Sistem de operare Windows.
- Procesor 200 MHz.
- Memorie RAM 4Mb.
- Număr maxim de programe: 9999 (max. 25 pași).
- Număr maxim de repetări ale pasului: 99.
- Comenzi în limba română.
- Logică de control care exclude coliziunile axelor de lucru.
Funcții DA-58T
- Bibliotecă de poansoane și matrițe /30 poansoane & 60 matrițe/.
- Bibliotecă descriptivă și grafică.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Bază de materiale, cu posibilitatea introducerii de materiale noi pentru îndoire.
- Crearea desenului piesei îndoite pe afișajul controlerului /2D/.
- Crearea programului de îndoire pe baza desenului introdus /2D/.
- Lucru pe mașină cu previzualizarea 2D în timp real a secvenței de îndoire.
- Simulare 2D a îndoirii pe ecran, cu previzualizarea coliziunilor /simulare pas cu pas/.
- Sistem de mesaje de avertizare, de exemplu pentru depășirea rezistenței sculelor.
- Posibilitatea schimbării ordinii îndoiturilor, modificării pașilor programului și introducerii și salvării corecțiilor în memorie.
- Posibilitatea lucrului în mod manual.
- Posibilitatea poziționării manuale a axelor opritorului și logică de control care exclude coliziunile între axele X, R, Y1 și Y2.
- Calcul automat al cursei traversei de îndoire.
- Calcul automat al forței de îndoire în funcție de tipul materialului.
- Calcul automat al poziției opritorului.
- Calcul automat al razei interioare și al desfășurării materialului.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
- Port USB.
Controler DA-66T

Afișaj DA-66T
- Tactil 17" TFT LCD.
- Color.
Software extern DA-66T
- Licență offline pe stație LITE T2D pentru crearea secvenței de îndoire pe PC.
Sistem DA-66T
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții DA-66T
- Crearea desenului piesei îndoite pe afișajul controlerului (2D).
- Crearea automată a programului de îndoire pe baza desenului produsului (2D).
- Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului de îndoire și vizualizarea 3D a procesului prin simulare pas cu pas.
- Setarea automată a degetelor opritorului în spatele segmentului indicat de poanson și matriță.
- Mesaje despre coliziunea sculei cu materialul.
- Mesaje de avertizare privind depășirea forței admise pentru scule.
- Posibilitatea schimbării ordinii îndoiturilor.
- Calcul automat al desfășurării tablei.
- Posibilitatea corectării pașilor individuali ai programului.
- Posibilitatea schimbării ordinii de îndoire și corectării pașilor.
- Posibilitatea controlului manual al axelor opritorului cu rotița de navigare.
- Posibilitatea lucrului în mod manual.
- Bază de materiale.
- Bibliotecă de poansoane și matrițe.
- Bibliotecă de programe cu previzualizare grafică și catalogarea produselor.
- Contor de curse și ore de lucru.
- Port USB.
- Posibilitatea realizării copiilor de siguranță pentru produse și scule.
Controler DA-69T

Afișaj DA-69T
- Tactil 17" TFT LCD.
- Color.
Software extern DA-69T
- Licență offline pe stație LITE T3D pentru crearea secvenței de îndoire pe PC.
Sistem DA-69T
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Memorie RAM 64Mb.
- Număr maxim de programe: 1000 /1Gb/.
- Număr maxim de repetări ale pasului: 99.
Funcții DA-69T
- Import fișiere DXF.
- Import de funcții 3D în IGES & SAT din programul LITE T3D.
- Crearea desenului piesei îndoite pe afișajul controlerului (3D).
- Crearea automată a programului de îndoire pe baza desenului produsului (3D).
- Calcul automat al cursei traversei și al forței de îndoire în funcție de material.
- Setarea automată a opritorului conform programului de îndoire.
- Vizualizarea 3D a procesului de îndoire prin simulare pas cu pas.
Controler CYBELEC 12

Afișaj CYBELEC 12
- Tactil 12" TFT LCD.
- Color.
Sistem CYBELEC 12
- Controler intuitiv cu comenzi în limba română.
- Sistem de operare stabil Windows CE.
- Număr maxim de poansoane: 100.
- Număr maxim de programe: 300.
- Număr maxim de repetări ale pasului: 24.
- Număr maxim de materiale: 10.
Funcții CYBELEC 12
- Interfață HMI prietenoasă pentru utilizator.
- Desen grafic 2D al profilului și vizualizare 3D.
- Secvență automată de îndoire.
- Precizie maximă a îndoirii datorită algoritmilor avansați.
- Tandem.
- Import scule.
- Îndoire preliminară / finală.
- Suport pentru măsurarea unghiului.
- Suport pentru cititor de coduri de bare.
- Configurabil pentru Industria 4.0.
Mașina combină tehnologia avansată cu ușurința în utilizare, fiind potrivită atât pentru lucrări manuale de precizie, cât și pentru producția de serie. Componentele și protecțiile avansate contribuie la fiabilitatea și siguranța în exploatare.
Siguranță
Presa este echipată cu sisteme concepute pentru protecția operatorului în timpul procesului de îndoire.
Sistem de siguranță laser
Sistemul de siguranță laser protejează operatorul și accelerează de peste două ori procesul de îndoire.

Conexiunile hidraulice și supapele de siguranță sunt proiectate în Polonia.


Protecțiile de tip porți sau bariere și cortine luminoase trebuie să respecte standardele CE pentru a evita expunerea operatorilor la riscuri de sănătate.
Protecții de siguranță conforme CE

Ergonomie și facilități suplimentare
- Controler mobil: montat pe braț articulat.
- Iluminare LED: crește confortul și siguranța în lucru.
- Suporturi frontale: montate pe ghidaje liniare.
- Suporturi urmăritoare: disponibile opțional.



Suporturi urmăritoare pe servomotoare

Suporturile urmăritoare pe servomotoare permit îndoirea tablelor de dimensiuni mai mari. În momentul îndoirii, acestea ridică tabla sub un anumit unghi, astfel încât arcul îndoit să nu se deformeze și să păstreze unghiul setat.
Presele abkant sunt echipate cu o gamă de protecții avansate, inclusiv marcaje clare, apărători laterale, poartă de siguranță în spate și butoane de oprire de urgență ușor accesibile.
Fiecare mașină este însoțită de un manual de utilizare clar și detaliat în limba română.
Siguranța mașinii depinde de sistemele și echipamentele de protecție instalate, nu doar de existența declarației CE.


SCO – Sistem de răcire a uleiului
Sistemul de răcire a uleiului contribuie la stabilitatea parametrilor de lucru ai mașinii chiar și după utilizare îndelungată, în regim continuu.
Prinderea poansoanelor și matrițelor
- Matrițe și poansoane: matrițe divizate cu mai multe caneluri, pe patru fețe, și poansoane divizate.
- Sistem manual AMADA: sistemul de bază utilizat la presele abkant CORMAK este de tip AMADA (European) și permite schimbarea rapidă a sculelor.
- Montarea poansoanelor: poansoanele se montează lateral pe mașină și se blochează cu șuruburi.
Alegerea matriței și a poansonului
Pentru rezultatul final este importantă alegerea corectă a sculelor pentru presa abkant, respectiv a matriței și a poansonului.
Presele abkant CORMAK efectuează măsurători ale îndoirii în timp real și pot corecta abaterile în timpul procesului pentru optimizarea rezultatului.

În funcție de forța presei, poansoanele și matrițele divizate pot avea lungimi diferite.



Prezentare video
- Tip mașină
- Presă abkant CNC
- Limba instrucțiunilor
- Română
- Greutate
- 9500 kg
- Putere motor
- 11 kW
- Material prelucrat
- Oțel S235
- Tip acționare
- Hidraulică
- Tip afișaj
- Tactil
- Producători componente electronice
- Delta
Eaton
Schneider - Controler
- DELEM DA-53TX
- Oprire de urgență
- Buton
- Iluminare de lucru
- LED
- Tip comandă
- CNC
- Diagonală ecran
- 15″
- Reglare panou de comandă
- Mobil, pe braț articulat
- Axe acționate de servomotoare
- R1 (opțional)
R2 (opțional)
X1 (opțional)
X2 (opțional)
Z1 (opțional)
Z2 (opțional) - Conformitate apărători
- Conforme CE
- Distanță între coloane
- 2600 mm
- Sistem de prindere
- Manuală, bilaterală, rapidă, tip AMADA (European)
- Înălțime
- 2500 mm
- Lățime
- 1650 mm
- Lungime
- 3300 mm
- Grosime maximă tablă
- 8 mm (S235)
- Forță nominală
- 1600 kN
- Lungime maximă de îndoire
- 3200 mm
- Adâncime gât
- 320 mm
- Cursă traversă
- 180 mm
- Înălțime maximă de deschidere
- 455 mm
- Deplasare opritor spate
- 600 mm
- Număr suporturi frontale
- 2
- Reglare axe Y1 și Y2
- Automată
- Acționare opritor spate
- Servomotor cu encodere
- Acționare axă R
- Servomotor cu encodere
- Sistem de siguranță cu laser
- Da
- Răcire ulei
- Da
- Număr axe controlate
- Până la 4
Presă hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160 × 3200 DA-53TX
Presa hidraulică CNC pentru îndoit tablă CORMAK Servo Elite 160 × 3200 permite îndoirea precisă a tablei cu ajutorul poansoanelor și matrițelor selectate corespunzător și este echipată standard cu controlerul DELEM DA-53TX.
Opțional, sunt disponibile controlerele DELEM DA53T, DA-58T, DA-66T, DA69T și CYBELEC 12, care oferă o gamă largă de funcții pentru realizarea operațiunilor exigente de îndoire.
Echipamentul potrivit începe cu o discuție.
Ai nevoie de detalii tehnice sau de o ofertă? Alege cum dorești să ne contactezi.
Accesorii, consumabile si servicii
8 alte produse in aceeasi categorie:
Recenzie produs
-
Recenzii (0)
-
Evaluare ridicată
-
Cele mai recente
