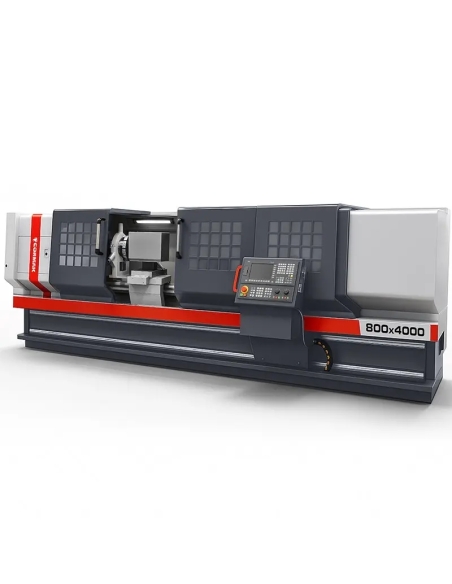

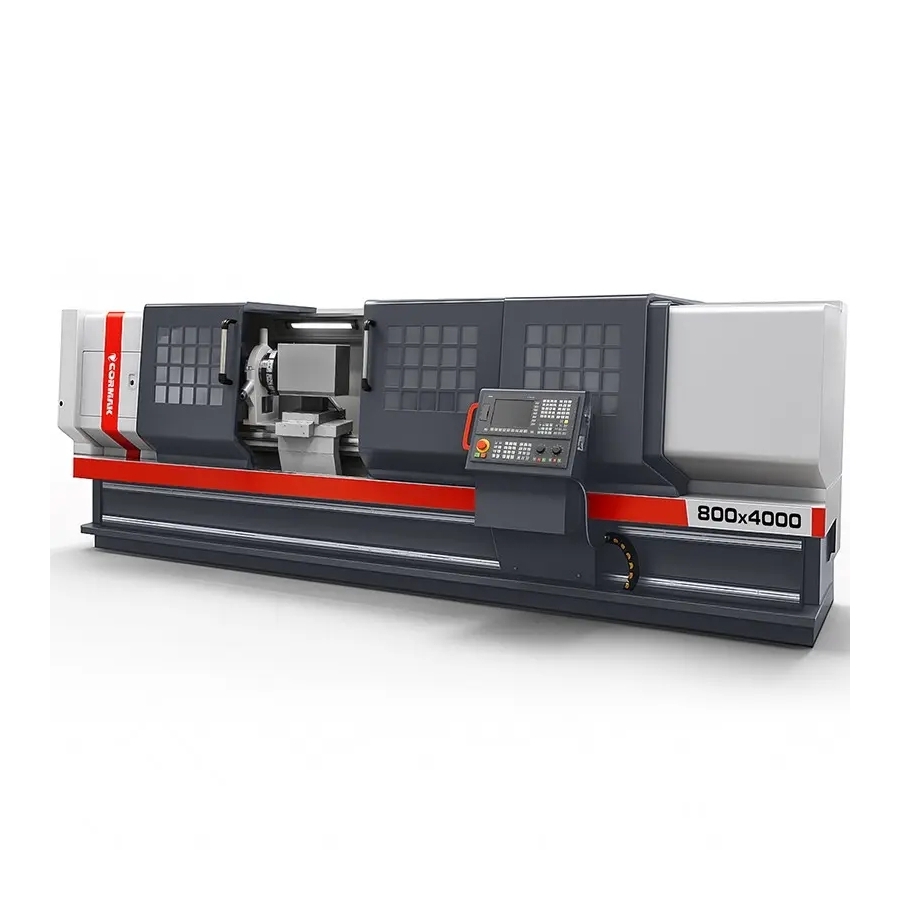

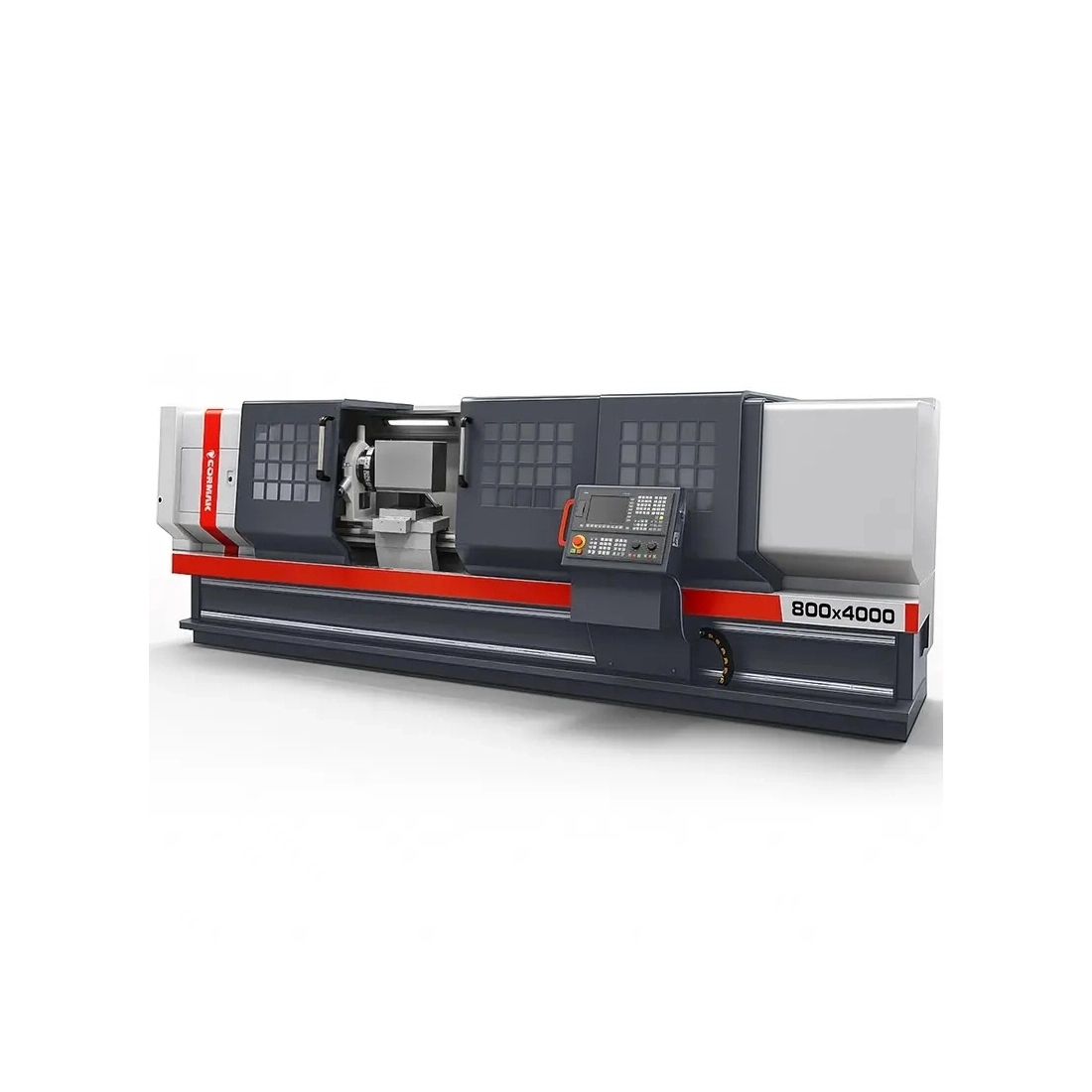

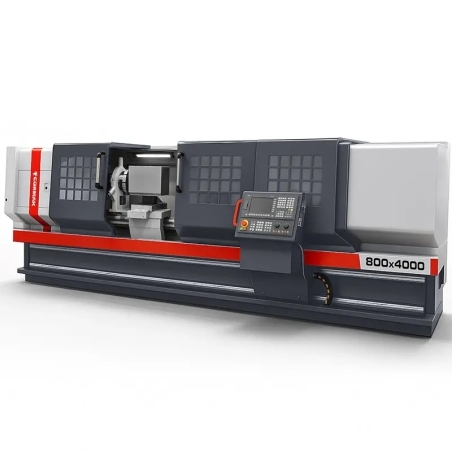

Strung CNC CORMAK CKT800X4000 cu sistem Siemens SINUMERIK

Strungul CNC 800x4000 este o mașină profesională cu comandă numerică, concepută pentru prelucrarea precisă a metalului în aplicații industriale exigente. Datorită construcției robuste și sistemelor de control avansate, oferă fiabilitate și randament ridicat atât în producția de serie, cât și în cea de unicat.

Principalele avantaje ale strungului CNC 800x4000

Strungul cu comandă numerică 800x4000 oferă soluții complete pentru industrie, îmbinând tehnologia modernă cu beneficii practice. Construcția și parametrii săi tehnici asigură o precizie remarcabilă, eficiență și versatilitate, răspunzând cerințelor celor mai solicitante unități de producție. Avantajele-cheie ale utilajului sunt:

• Precizie înaltă de prelucrare: diametrul de strunjire peste batiu de 800 mm și peste sanie de 450 mm permite prelucrarea exactă a pieselor mari, cu forme variate.
• Distanță mare între vârfuri: distanța de 4000 mm permite prelucrarea componentelor lungi, fiind ideală pentru industria grea, navală și feroviară.
• Productivitate ridicată: turația arborelui principal în intervalul 30-800 rot/min și avansul rapid pe axele X/Z de 6/8 m/min reduc timpul ciclurilor, crescând eficiența.
• Durabilitate și fiabilitate: lățimea batiului de 600 mm și sistemul de ungere automată pentru cutia de viteze și ghidaje asigură stabilitate în exploatare.
• Automatizare avansată: capul revolver cu 4 poziții, opțional 6 sau 8, permite schimbarea rapidă a sculelor, sporind productivitatea operațiilor complexe.
• Operare intuitivă: comanda Siemens Sinumerik 808D în limba poloneză, precum și sistemele opționale Sinumerik 828D și Fanuc Oi-TF oferă programare și configurare ușoară.
• Siguranță și ergonomie: iluminarea cu halogen 24V și sistemul de răcire asigură confortul și siguranța operatorului.
• Versatilitate în utilizare: permite realizarea ciclurilor complexe, precum filetarea, canelarea sau găurirea, datorită comenzilor CNC avansate.
• Flexibilitate de configurare: echipamentele opționale, precum mandrina hidraulică sau transportorul de șpan, permit adaptarea mașinii la nevoi specifice de producție.

Construcție și tehnologie

Strungul CNC pentru metal 800x4000 a fost proiectat pentru durabilitate, precizie și eficiență în condiții industriale solicitante. Elementele esențiale ale construcției includ:

• Batiu solid al mașinii: lățimea de 600 mm asigură stabilitate la prelucrarea pieselor grele, cu masa de până la 8600 kg.
• Arbore principal cu alezaj mare: trecerea de 100 mm, cu nas A2-11, permite prelucrarea elementelor lungi și masive.
• Acționare puternică a arborelui: motorul de 11 kW oferă performanță ridicată la prelucrarea diverselor materiale, inclusiv oțel și aliaje metalice.
• Sistem de ungere automată: reduce uzura transmisiei și a ghidajelor, prelungind durata de viață a utilajului.
• Cap revolver: configurația standard cu 4 poziții, opțional 6 sau 8, permite schimbarea rapidă a sculelor, crescând automatizarea proceselor.
• Mandrină manuală cu 3 bacuri: asigură prinderea sigură a pieselor de forme și dimensiuni diferite.
• Sistem de răcire: oferă condiții optime pentru scule și piese, îmbunătățind calitatea prelucrării și mărind durata de viață a sculelor.
• Păpușă mobilă manuală: echipată cu pinolă cu diametrul de 75 mm și con MK5, oferă sprijin stabil pentru piesele lungi.

Precizie și eficiență în lucru

Strungul industrial 800x4000 oferă o precizie deosebită datorită sistemelor de comandă Siemens Sinumerik și Fanuc Oi-TF. Acestea permit programarea facilă a ciclurilor complexe, precum filetarea, canelarea sau găurirea. Cursa maximă pe axa X de 330 mm și avansul rapid pe axele X/Z de 6/8 m/min asigură acuratețe și repetabilitate ridicată. Acționarea dinamică a arborelui și construcția robustă optimizează timpii de producție, aspect esențial în procesele industriale de serie și unicat.

Aplicații

Strungul CNC pentru metal 800x4000 este o soluție pentru o gamă largă de aplicații industriale, inclusiv:

• Industria auto: producția componentelor de precizie, precum arbori, bucșe și roți dințate.
• Industria constructoare de mașini: prelucrarea elementelor de mari dimensiuni, cu cerințe ridicate de precizie.
• Producție de serie și unicat: flexibilitate atât pentru loturi mari, cât și pentru piese individuale.
• Industria energetică: strunjirea pieselor cu cerințe tehnice înalte, cum ar fi componentele de turbină sau arborii.
• Industria navală și feroviară: prelucrarea componentelor metalice lungi, cu lungimea de până la 4000 mm.

Mașina reprezintă o soluție fiabilă și versatilă pentru unitățile de producție specializate în prelucrarea metalelor.

Parametri tehnici – CKT800X4000

Echipare standard

• Comandă Siemens Sinumerik 808 în limba poloneză
• Servomotoare Siemens
• Mandrină manuală cu 3 bacuri
• Cap revolver cu 4 poziții
• Set de bacuri moi
• Păpușă mobilă manuală
• Lunetă fixă
• Sistem de răcire
• Sistem automat de ungere pentru transmisie și ghidaje
• Iluminare cu halogen 24V
• Documentație tehnică și de exploatare (DTR) în limba poloneză

Echipare opțională

• Comenzi Sinumerik 828, Fanuc, GSK
• Lunetă mobilă
• Mandrină hidraulică
• Păpușă mobilă hidraulică
• Lunetă fixă
• Sondă de scule
• Transportor de șpan
• Bacuri moi suplimentare
• Bacuri dure
• Mandrine cu bucșe (collet)
• Prinzător pentru piese prelucrate
• Alimentator de bară
• Portscule
• Software CAD/CAM

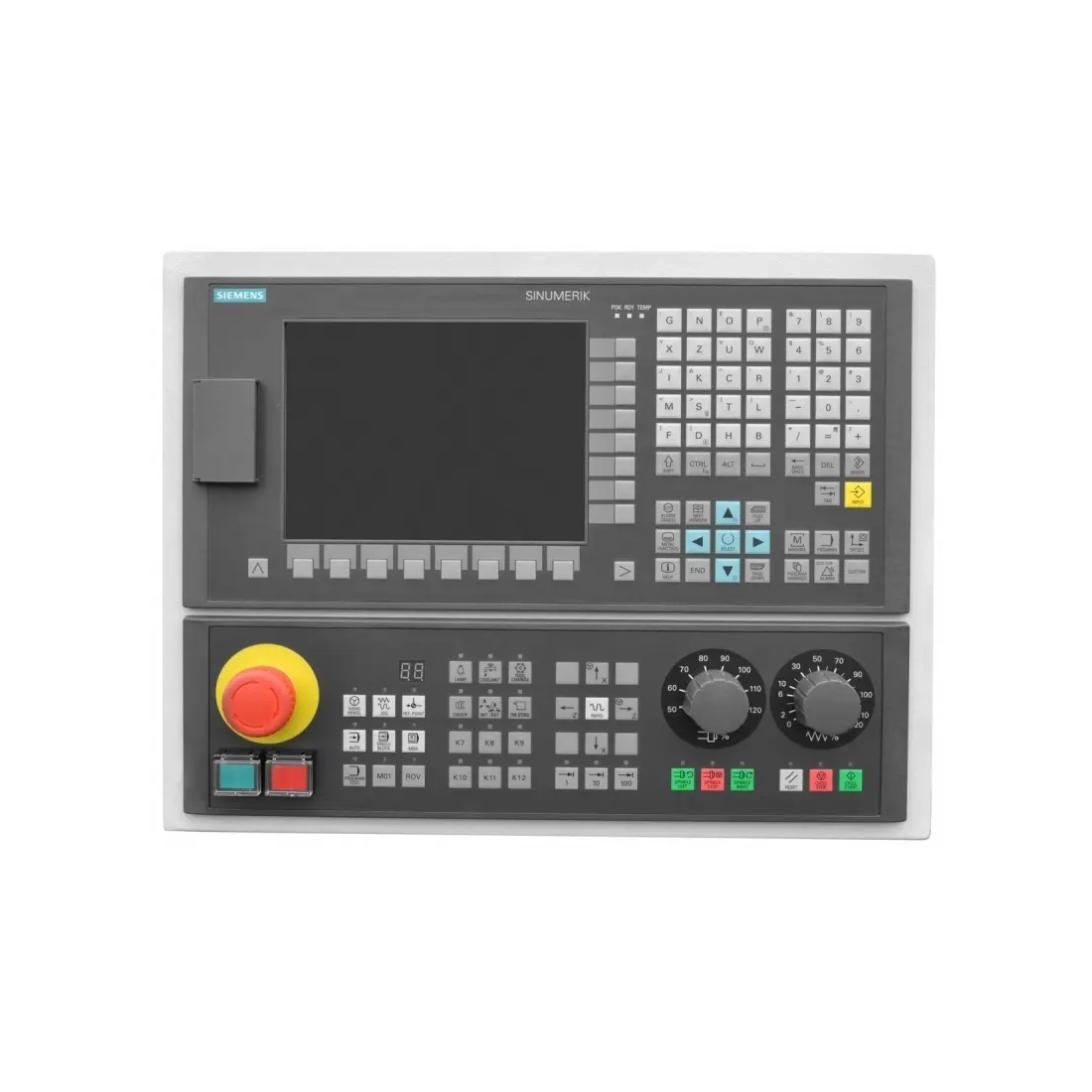

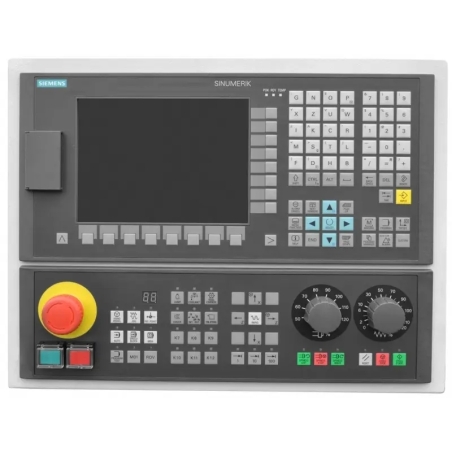

Comenzi CNC – Siemens Sinumerik 808D, 828D și Fanuc Oi-TF

Strungurile CNC pentru metal din seria 800x4000 sunt echipate cu sisteme de comandă consacrate, Siemens Sinumerik și Fanuc Oi-TF, care oferă precizie, fiabilitate și utilizare simplă. Alegerea comenzii potrivite permite adaptarea mașinii la cerințe specifice de producție.

Siemens Sinumerik 808D

Siemens Sinumerik 808D este o comandă CNC economică pentru utilizatorii aflați la început de drum, oferind o interfață intuitivă, fiabilitate ridicată și compatibilitate cu mașini de bază.

Siemens Sinumerik 828D

Siemens Sinumerik 828D este un sistem avansat pentru procese exigente, cu putere mare de calcul, cicluri de prelucrare dezvoltate și posibilitatea integrării cu sisteme CAD/CAM.

Fanuc Oi-TF

Fanuc Oi-TF oferă stabilitate și precizie deosebite în prelucrarea prin strunjire, cu o interfață intuitivă și funcții avansate, ideale pentru producția de serie.

Manuale de utilizare

Informații detaliate despre operarea și configurarea comenzilor Siemens Sinumerik sunt disponibile mai jos.

Siemens SINUMERIK 828/840

Descarcă instrucțiunile

Siemens SINUMERIK 808

Descarcă instrucțiunile
