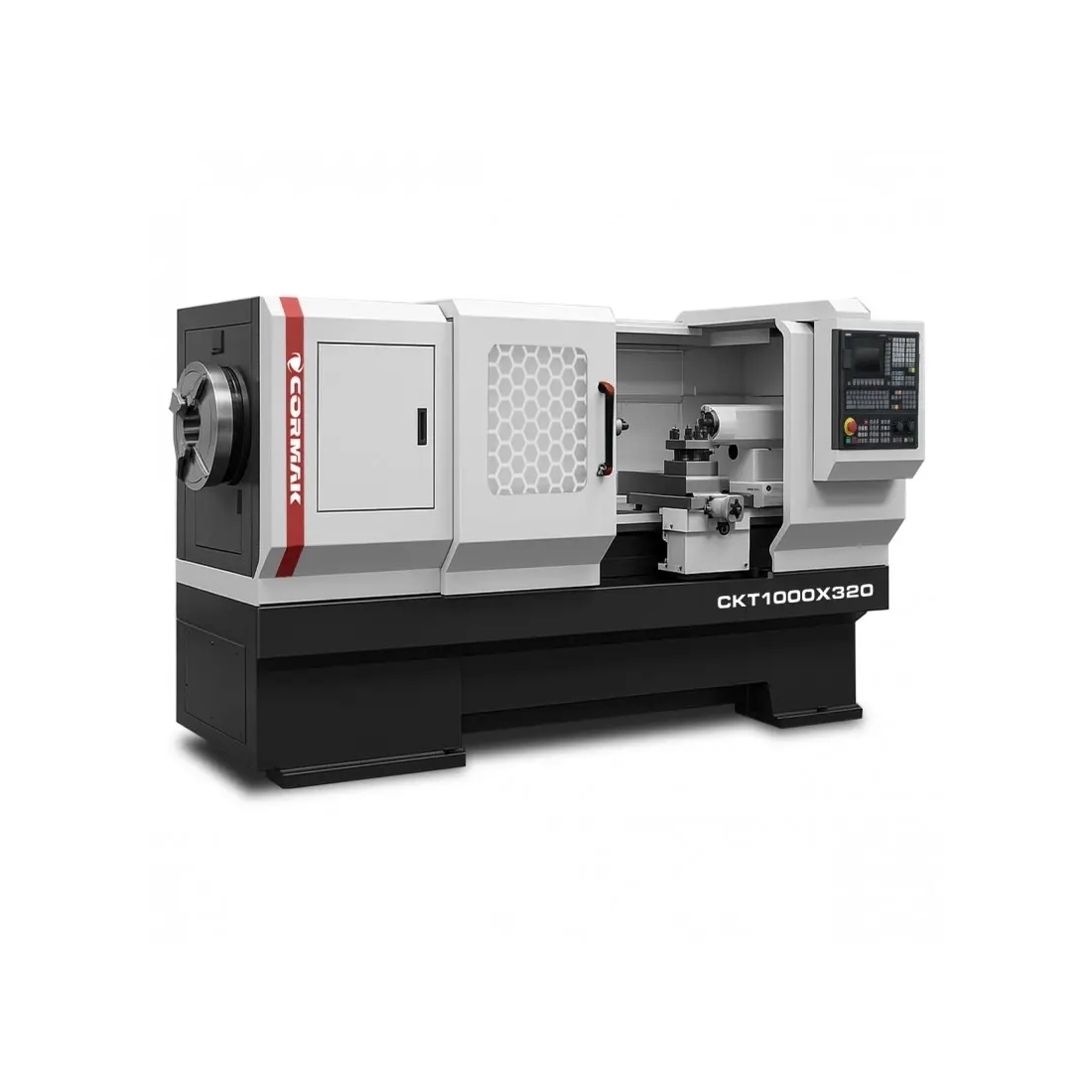

Strung CNC pentru țevi CORMAK CKT1000×2000, alezaj ax 320 mm, Siemens Sinumerik

Strungul CNC pentru țevi CKT1000X2000, cu trecere prin ax de 320 mm, este proiectat pentru prelucrarea precisă a țevilor și a pieselor metalice în medii industriale solicitante. Echipat cu sistemul de control Siemens Sinumerik 808D și o construcție masivă, oferă precizie, randament ridicat și fiabilitate în aplicații industriale.

Avantajele principale ale strungului CNC CKT1000X2000

Strungul CNC pentru țevi CKT1000X2000 combină tehnologia modernă cu o structură robustă. Caracteristicile sale principale includ:

• Spațiu de lucru: distanța între vârfuri de 2000 mm, diametrul maxim de rotire de 1000 mm și diametrul peste sanie de 620 mm permit prelucrarea pieselor mari, precum țevi, arbori și flanșe.
• Precizie ridicată: repetabilitatea axelor X/Z de 0,012/0,02 mm și 0,025 mm asigură o calitate foarte bună a suprafețelor, inclusiv pentru geometrii complexe.
• Trecere prin ax: trecerea prin ax de 320 mm, opțional 270 mm, intervalul de turații de 22–300 rpm și motorul de 11 kW permit prelucrarea eficientă a țevilor și a materialelor dure, precum inoxul și aliajele de titan sau nichel.
• Stabilitate: masa de 8000 kg și corpul masiv reduc vibrațiile și mențin stabilitatea în operațiile intensive de strunjire.
• Dinamica avansului: avansul rapid pe axele X/Z de 4/8 m/min și cursele maxime de 1850/620 mm reduc timpul de ciclu și cresc productivitatea.
• Configurare flexibilă: opțiunile includ comanda Fanuc, mandrina hidraulică, lunetele de sprijin și capul portscule cu 6/8 poziții.
• Operare intuitivă: comanda Siemens Sinumerik 808D, cu interfață simplă și compatibilitate CAD/CAM, facilitează programarea și exploatarea.
• Utilizare versatilă: pot fi prelucrate țevi, arbori, flanșe și alte piese, de la metale ușoare până la aliaje cu duritate ridicată.
• Sistem de răcire: sistemul standard asigură evacuarea eficientă a căldurii, contribuind la prelungirea duratei de viață a sculelor și la îmbunătățirea calității prelucrării.
• Durabilitate: componentele de calitate și construcția solidă permit utilizarea în regim de lucru intens.
• Siguranță în operare: mașina respectă standardele europene de siguranță, confirmate prin declarația de conformitate CE.
• Integrare: compatibilitatea cu sistemele de automatizare și software-ul CAD/CAM permite integrarea în linii de producție.

Strungul CNC pentru metal CKT1000X2000, cu trecere prin ax de 320 mm, este destinat prelucrării precise a pieselor mari și a țevilor.

Construcția și tehnologia strungului CNC CKT1000X2000

Strungul CNC pentru țevi CKT1000X2000 a fost conceput pentru durabilitate, precizie și ușurință în utilizare.

Construcție și batiu

Corpul masiv și batiul lat oferă rigiditate și amortizare eficientă a vibrațiilor. Distanța între vârfuri de 2000 mm și diametrul maxim de rotire de 1000 mm permit prelucrarea pieselor mari, precum țevi și arbori, cu stabilitate ridicată.

Ax și antrenare

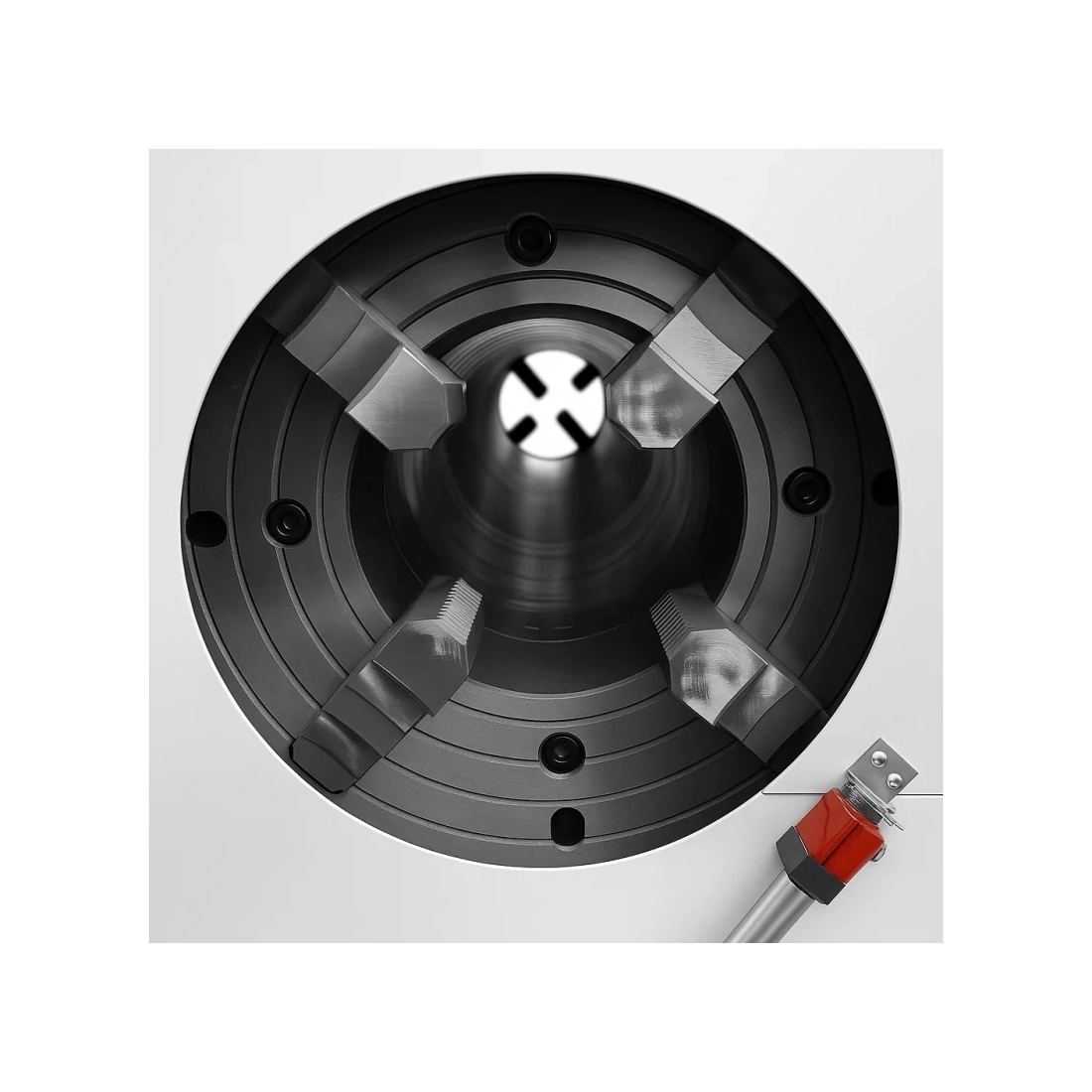

Axul cu trecere de 320 mm, opțional 270 mm, și turațiile de 22–300 rpm, cu antrenare asigurată de un motor de 11 kW, oferă productivitate ridicată la așchiere. Mandrina standard cu 4 bacuri de 630 mm, opțional cu 3 bacuri de 400 mm, asigură prinderea pieselor.

Ghidaje și acționări

Ghidajele liniare și acționările servo de precizie asigură mișcarea pe axele X/Z, cu curse de 1850/620 mm și avans rapid de 4/8 m/min, reducând erorile de poziționare.

Sistem de comandă

Comanda standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi-TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact, cu grad de protecție IP65, asigură fiabilitatea în condiții dificile de atelier, iar interfața RS-232 facilitează integrarea cu sistemele CAD/CAM.

Precizie și eficiență în lucru

Strungul industrial CKT1000X2000, cu trecere prin ax de 320 mm, oferă precizie ridicată datorită comenzii CNC și construcției solide. Repetabilitatea axelor X/Z de 0,012/0,02 mm și 0,025 mm, împreună cu avansul rapid de 4/8 m/min, permit optimizarea traseelor sculei și reducerea timpului de ciclu. Motorul de 11 kW permite prelucrarea pieselor mari atât în producția de serie, cât și în producția de unicate.

Aplicații și utilizări industriale

Strungul CNC pentru metal CKT1000X2000, cu trecere prin ax de 320 mm, poate fi utilizat în următoarele domenii:

• Industria petrolului și gazelor: prelucrarea țevilor, flanșelor și fitingurilor cu diametre mari.
• Industria utilajelor: producția de arbori, bucșe și elemente structurale.
• Construcția de mașini: strunjirea componentelor de precizie pentru mașini și echipamente industriale.
• Industria energetică: prelucrarea componentelor pentru turbine și a arborilor de antrenare.
• Ateliere de producție: realizarea comenzilor unicat și de serie care necesită precizie ridicată și flexibilitate.

Trecerea mare prin ax și opțiunile de configurare permit utilizarea strungului CNC în unități de producție medii și mari.

Comenzi CNC Siemens Sinumerik și Fanuc

Strungurile CNC pentru țevi CORMAK CKT1000X2000 pot utiliza sisteme de comandă de la producătorii Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru operații simple sau procese complexe de prelucrare.

Siemens Sinumerik 808D

Siemens Sinumerik 808D este o comandă CNC compactă, dedicată strungurilor și frezelor din clasa de bază, potrivită pentru unități mici și medii.

• Operare intuitivă: interfața grafică și funcția Teach-In facilitează programarea și reduc timpul de învățare.
• Fiabilitate ridicată: construcția robustă și rezistența la praf și umiditate asigură stabilitatea în condiții dificile de atelier.
• Compatibilitate: comanda este dedicată utilajelor cu cerințe standard și permite integrarea acționărilor servo SIEMENS.

Strungul CNC pentru țevi CORMAK CKT1000X2000 poate fi configurat cu SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D sau Fanuc Oi-TF.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: ușor de folosit, potrivită pentru ateliere mai mici și utilizatori începători.
• Fiabilitate: construcție rezistentă la condiții industriale dificile.
• Aplicații de bază: dedicată operațiilor de strunjire și frezare.

Siemens Sinumerik 828D

• Putere de calcul: permite prelucrări dinamice și rularea ciclurilor complexe.
• Integrare CAD/CAM: facilitează utilizarea împreună cu software-ul de proiectare.
• Funcții avansate: permite optimizarea traiectoriilor sculei și extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: asigură fiabilitatea în producția de serie și în funcționarea îndelungată.
• Cicluri avansate: permit operații precise de strunjire, precum filetarea și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.

Parametri tehnici – CKT1000X2000

Echipare standard

• Comandă Sinumerik 808D în limba română

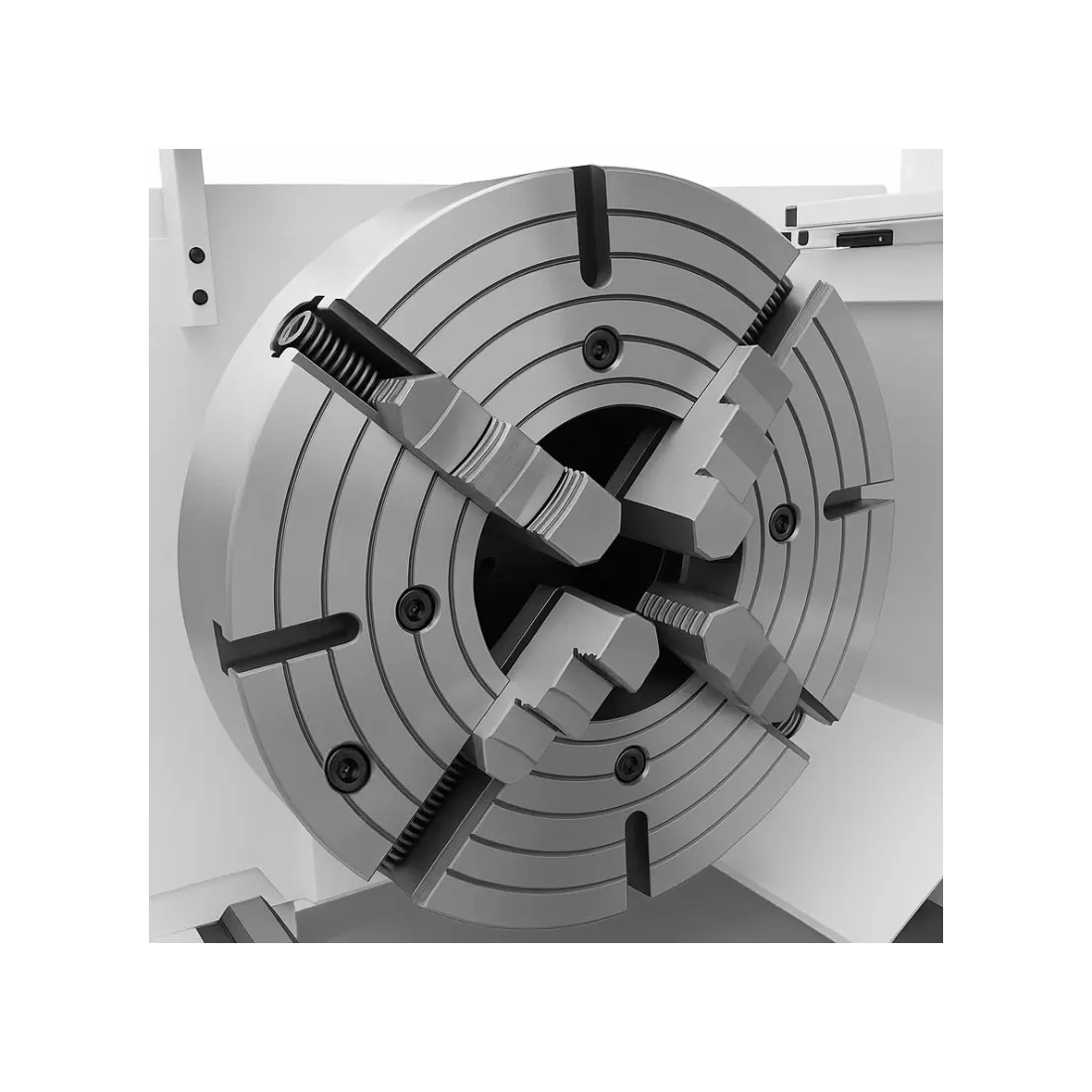

• 2 x mandrină manuală de strung cu 4 bacuri, 630 mm
• Cap portscule cu 4 poziții
• Set complet de bacuri
• Contrapunct manual
• Sistem de răcire
• Sistem de ungere automată a cutiei de viteze și a ghidajelor
• Iluminare halogen 24V
• Manual de utilizare în limba română
• Declarație de conformitate CE

Echipare opțională

• Trecere prin ax 270 mm
• Cap portscule cu 6 și 8 poziții
• Roți/potențiometre manuale (handwheel)
• Mandrină cu 3 bacuri, 400 mm
• Mandrină și contrapunct hidraulic
• Comandă: Fanuc, Siemens 828D

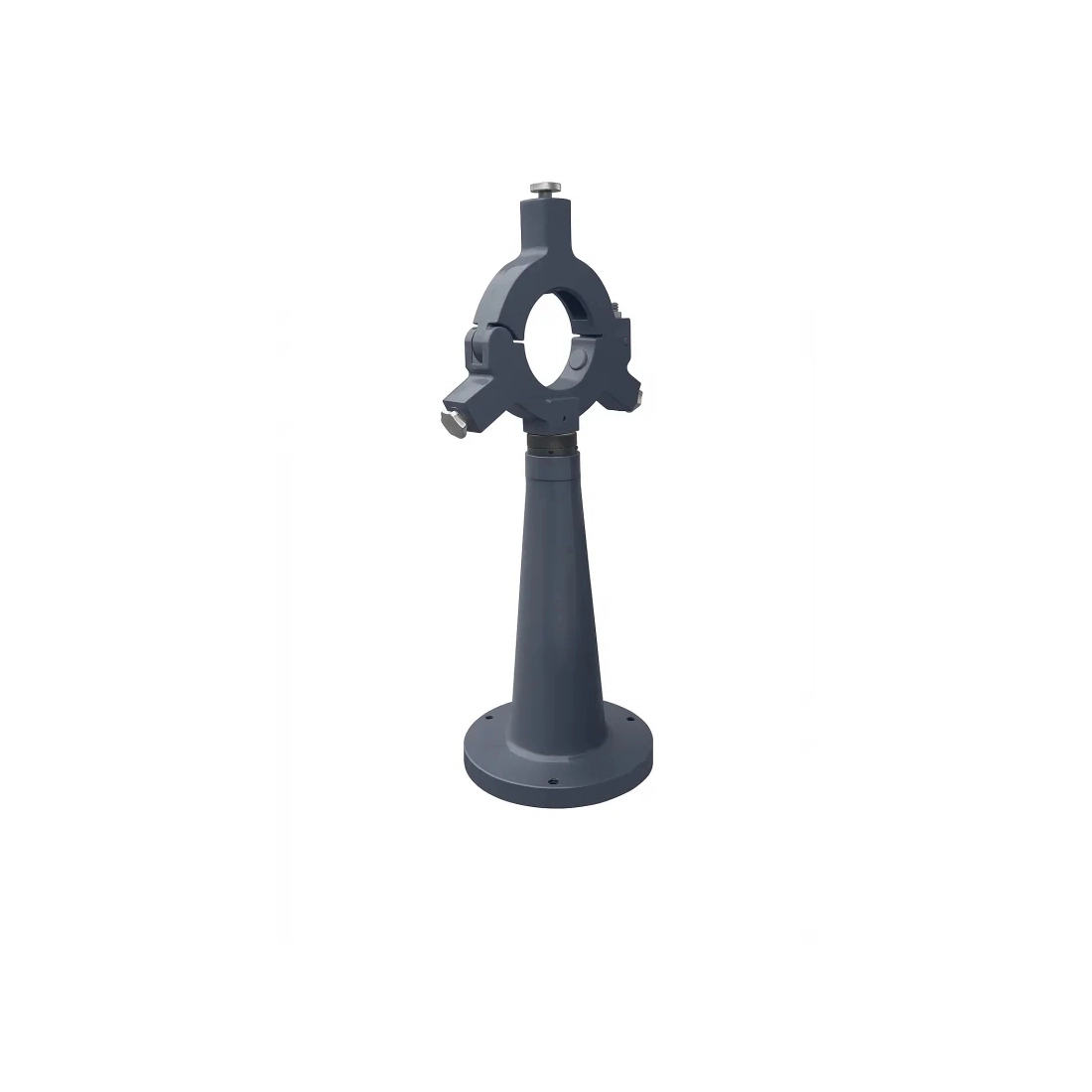

• Lunetă fixă și lunetă mobilă
