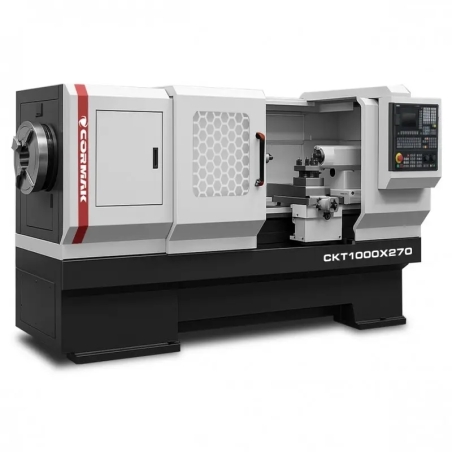

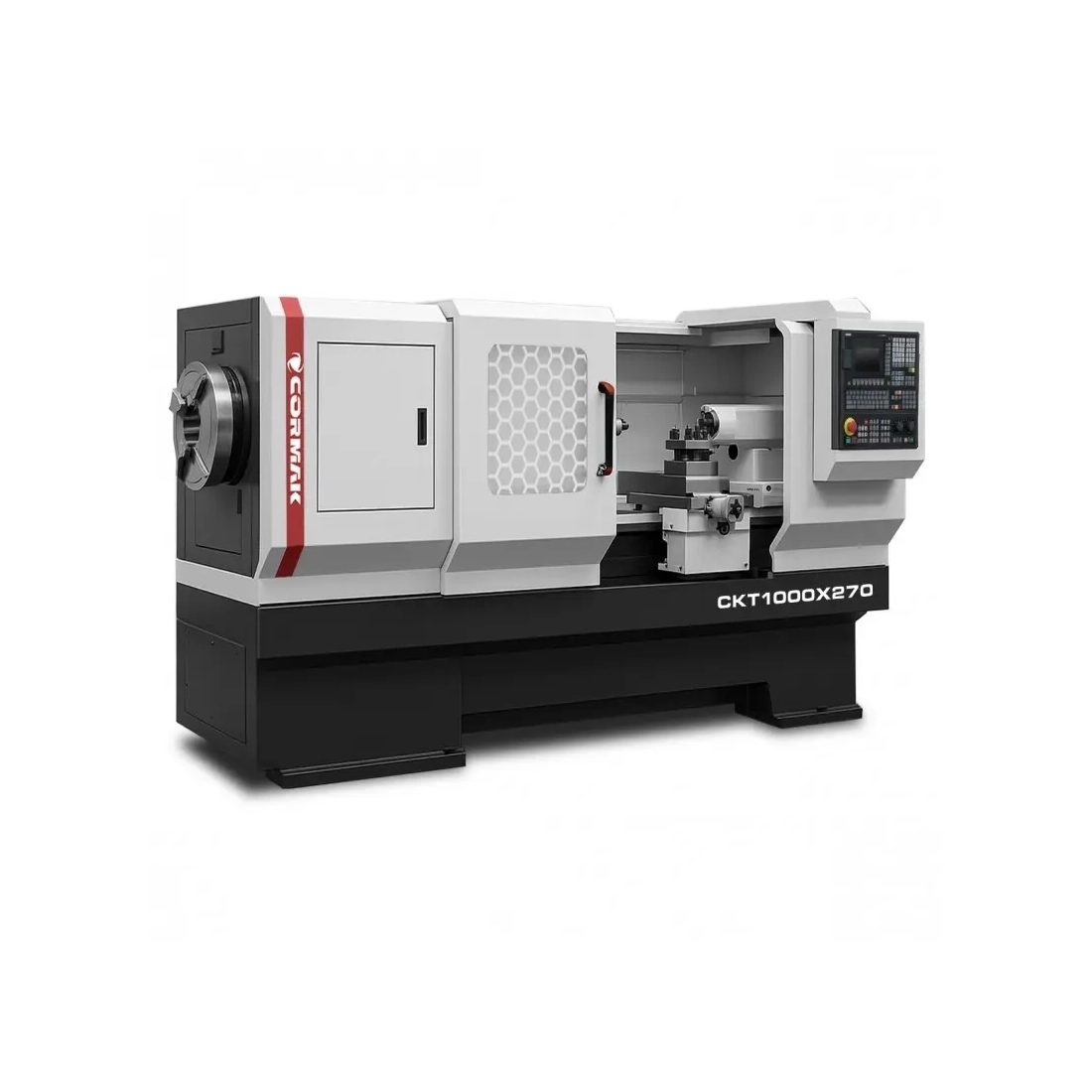

Strung CORMAK CKT1000x1500 pentru țevi, cu trecere prin arbore de 270 mm și control Siemens SINUMERIK
Strungul CNC pentru țevi CKT1000x1500, cu trecere prin arbore de 270 mm, este un strung cu comandă numerică avansată, proiectat pentru prelucrarea de mare precizie a țevilor de dimensiuni mari și a pieselor metalice în aplicații industriale solicitante. Echipat cu control Siemens Sinumerik 808D și o construcție robustă, oferă productivitate ridicată, precizie și fiabilitate.
Principalele avantaje ale strungului CNC pentru țevi CKT1000x1500
Strungul CNC pentru țevi CKT1000x1500, cu trecere prin arbore de 270 mm, combină tehnologia modernă cu o construcție masivă, oferind beneficii importante în procesele de producție.
- Spațiu de lucru generos: distanța între vârfuri de 1500 mm, diametrul maxim de rotație al piesei de 1000 mm și diametrul deasupra saniei de 620 mm permit prelucrarea țevilor și pieselor mari, inclusiv pentru industria petrolieră, de gaze și navală.
- Precizie ridicată: repetabilitatea axelor X/Z la nivel de 0.012/0.02 mm și 0.025 mm asigură o calitate excelentă a suprafețelor, inclusiv pentru geometrii complexe.
- Trecere mare prin arbore: trecerea arborelui de 270 mm, opțional 220 mm, plaja de turații de 22-300 rot/min și motorul de 11 kW permit prelucrarea eficientă a țevilor cu diametre mari și a materialelor dure, precum oțelul sau aliajele de titan.
- Stabilitate excepțională: mașina, cu o greutate de 7500 kg și un corp masiv, reduce vibrațiile și oferă stabilitate în operațiunile intensive de strunjire.
- Dinamica avansului: viteza de avans rapid pe axele X/Z de 4/8 m/min și cursa maximă de 1350/620 mm scurtează timpul de ciclu și cresc productivitatea.
- Flexibilitate de configurare: opțiunile precum controlul Fanuc, mandrina hidraulică, lunetele sau capul portscule cu 6/8 poziții permit adaptarea mașinii la cerințe specifice.
- Operare intuitivă: controlul Siemens Sinumerik 808D, cu interfață simplă și compatibilitate CAD/CAM, ușurează programarea și utilizarea.
- Eficiență energetică: dimensiunile de 4307x2040x1855 mm și motorul eficient de 11 kW contribuie la reducerea consumului de energie.
- Utilizare versatilă: permite prelucrarea țevilor, arborilor, flanșelor și a altor piese într-un singur ciclu, de la metale ușoare până la aliaje cu duritate ridicată.
- Sistem de răcire avansat: sistemul standard de răcire asigură evacuarea eficientă a căldurii, prelungește durata de viață a sculelor și îmbunătățește calitatea prelucrării.
Strungul CNC pentru metal CKT1000x1500, cu trecere prin arbore de 270 mm, este destinat unităților de producție care necesită o mașină fiabilă, precisă și performantă pentru prelucrarea țevilor și a pieselor metalice de mari dimensiuni.
Construcția și tehnologia strungului CNC pentru țevi CKT1000x1500
Strungul CNC pentru țevi CKT1000x1500, cu trecere prin arbore de 270 mm, a fost proiectat pentru durabilitate, precizie și operare facilă.
Construcție și batiu
Corpul masiv al mașinii și batiul lat oferă rigiditate deosebită și amortizarea vibrațiilor. Distanța între vârfuri de 1500 mm și diametrul maxim de rotație de 1000 mm permit prelucrarea pieselor mari, precum țevi și arbori.
Arbore și antrenare

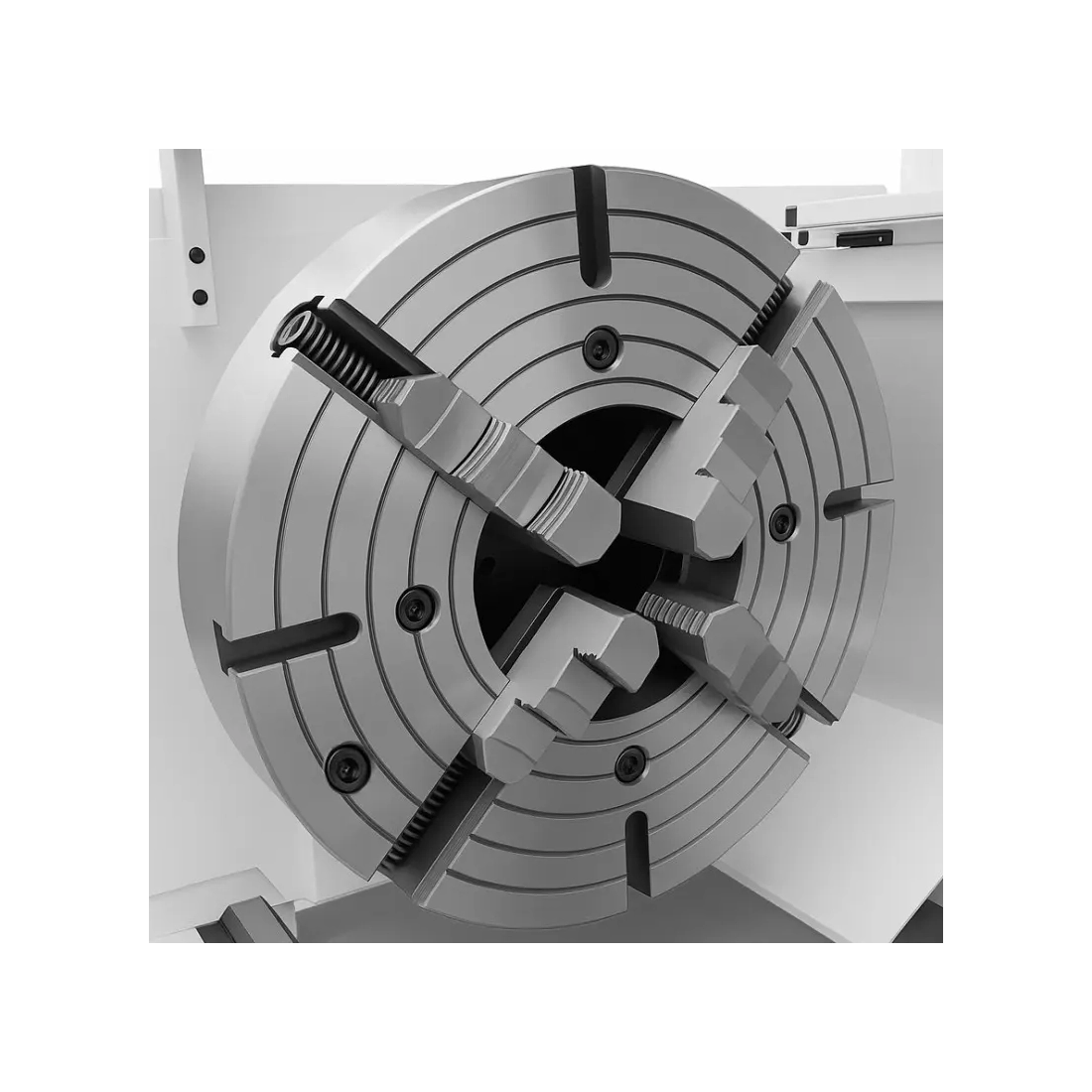

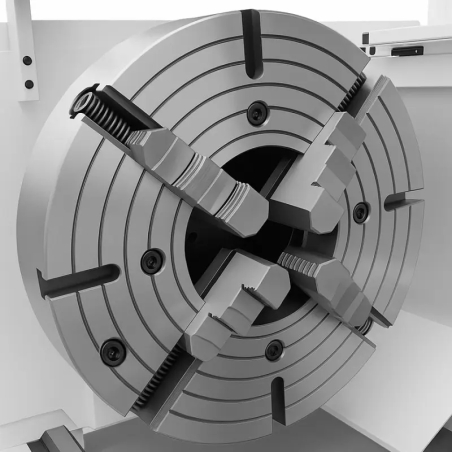

Arborele cu trecere de 270 mm, opțional 220 mm, și plaja de turații de 22-300 rot/min, antrenat de un motor de 11 kW, asigură o capacitate mare de așchiere. Mandrina standard cu 4 bacuri de 630 mm, opțional cu 3 bacuri de 400 mm, garantează prinderea fermă a pieselor.
Ghidaje și acționări
Ghidajele liniare și servoacționările de precizie asigură mișcarea lină pe axele X/Z, cu o cursă de 1350/620 mm și un avans rapid de 4/8 m/min, reducând erorile de poziționare și oferind o dinamică ridicată în lucru.
Sistem de comandă
Controlul standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi-TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact cu grad de protecție IP65 asigură fiabilitate în condiții dificile de atelier, iar interfața RS-232 facilitează integrarea cu sistemele CAD/CAM.
Precizie și eficiență în lucru
Strungul industrial CKT1000x1500, cu trecere prin arbore de 270 mm, oferă precizie ridicată datorită comenzii CNC avansate și construcției solide. Repetabilitatea axelor X/Z de 0.012/0.02 mm și 0.025 mm, împreună cu viteza de avans de 4/8 m/min, permite optimizarea traiectoriilor sculei, reducerea timpului de ciclu și creșterea productivității. Motorul de 11 kW permite prelucrarea pieselor mari atât în producția de serie, cât și în producția de unicate.
Aplicații ale strungului CNC pentru țevi CKT1000x1500
Strungul CNC pentru metal CKT1000x1500, cu trecere prin arbore de 270 mm, este utilizat în industrii cu cerințe ridicate.
- Industria petrolieră și de gaze: prelucrarea țevilor cu diametre mari, a flanșelor și a fitingurilor.
- Industria constructoare de mașini: producția de arbori, bucșe și elemente structurale.
- Industria navală: strunjirea pieselor mari, precum arborii de antrenare și elementele de construcție.
- Industria energetică: prelucrarea componentelor pentru turbine, arbori și alte piese cu precizie ridicată.
- Ateliere de producție: execuția comenzilor unicat și de serie care necesită flexibilitate și acuratețe.
Datorită trecerii mari prin arbore și opțiunilor avansate de configurare, strungul CNC este adecvat unităților de producție medii și mari.
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC pentru țevi CORMAK CKT1000 sunt echipate cu sisteme profesionale de comandă de la producătorii Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la cerințe variate de producție, de la operațiuni simple la procese complexe de prelucrare.
Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, adecvată unităților mici și medii.
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea, reducând la minimum timpul de instruire al operatorilor.
- Fiabilitate ridicată: construcție rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
- Compatibilitate: dedicat mașinilor cu cerințe standard, cu integrarea facilă a servoacționărilor SIEMENS.
- Eficiență: consum redus de energie, adecvat utilizatorilor aflați la început în domeniul CNC.
Comenzi CNC – Siemens și Fanuc
Strungul CNC pentru țevi CORMAK CKT1000 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în utilizare.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de utilizat, adecvată atelierelor mai mici și utilizatorilor începători.
- Fiabilitate: construcție robustă, rezistentă la condiții industriale dificile.
- Eficiență: dedicat aplicațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și rularea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: optimizarea traiectoriilor sculei și posibilitatea extinderii cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: adecvat pentru operațiuni precise de așchiere, precum filetarea și canelarea.
- Operare intuitivă: interfață clară care accelerează programarea.
Parametri tehnici – CKT1000x1500
| Distanța între vârfuri | 1500 mm |
| Diametrul maxim de rotație al piesei | 1000 mm |
| Diametrul maxim de strunjire deasupra saniei | 620 mm |
| Lungimea maximă a piesei (strunjire între mandrină și vârf) | 1500 mm |

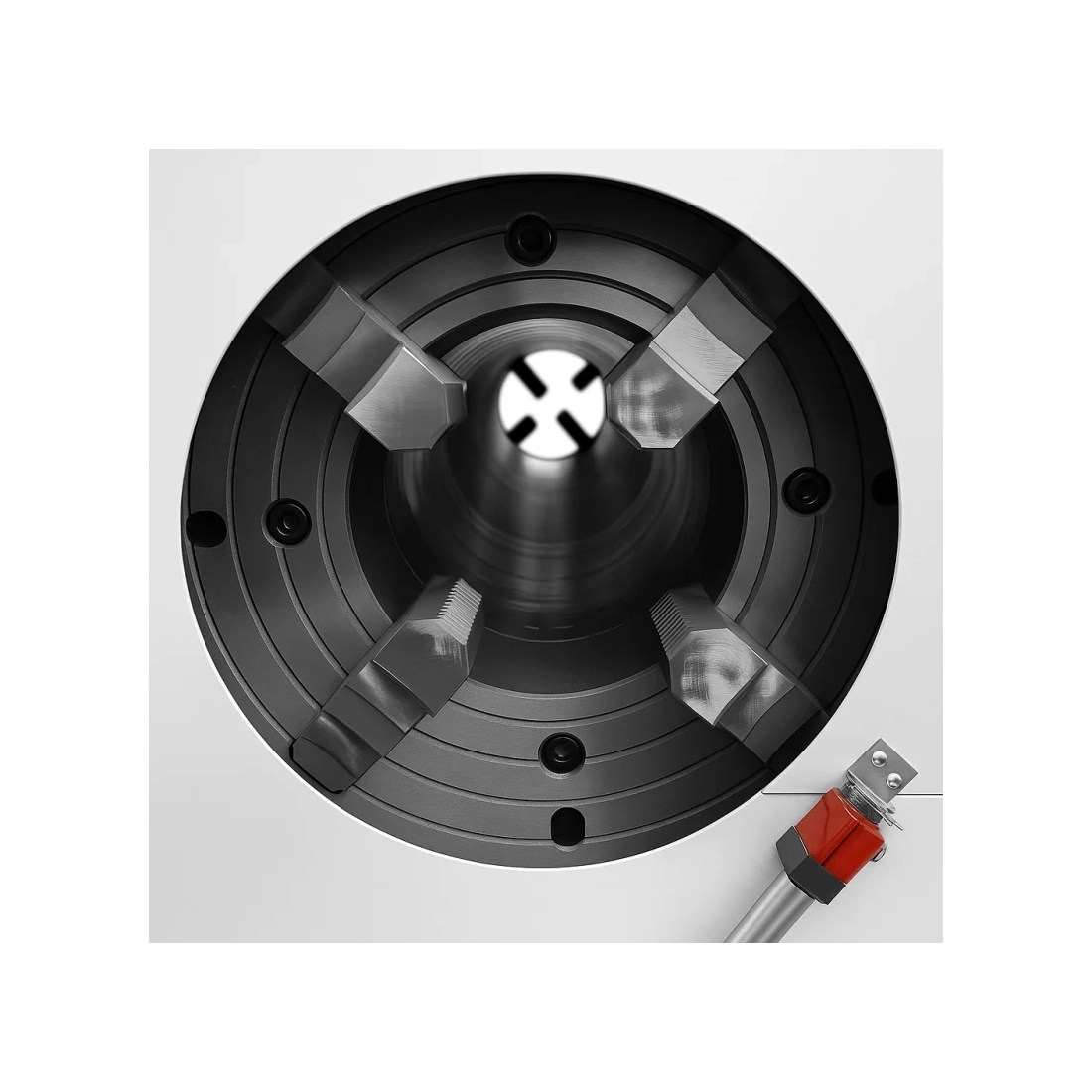

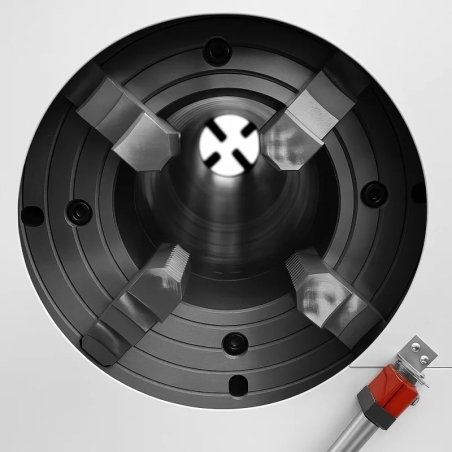

| Trecere prin arbore | 270 mm |
| Scule | 4 |
| Turația arborelui (2 trepte) | 22-108, 60-300 rot/min |
| Cursa maximă pe axele X/Z | 1350/620 mm |
| Viteza de avans rapid pe axele X/Z | 4/8 m/min |
| Repetabilitatea axelor X/Z | 0,012/0,02; 0,025 mm |
| Diametrul pinolei contrapunctului | 100 mm |
| Cursa maximă a pinolei contrapunctului | 250 mm |
| Conul pinolei contrapunctului | MT5 |
| Puterea motorului | 11 kW |
| Greutate | 7500 kg |
| Dimensiuni | 4307 x 2040 x 1855 mm |
Echipare standard
- Comandă Sinumerik 808D în limba poloneză
- 2 x mandrină manuală cu 4 bacuri, 630 mm
- Cap portscule cu 4 poziții
- Set complet de bacuri
- Contrapunct manual
- Sistem de răcire
- Sistem de ungere automată pentru cutia de viteze și ghidaje
- Iluminare cu halogen 24V
- Manual de utilizare în limba poloneză
- Declarație de conformitate CE
Echipare opțională
- Trecere prin arbore 220 mm
- Cap portscule cu 6 și 8 poziții
- Roți de mână
- Mandrină cu 3 bacuri, 400 mm
- Mandrină și contrapunct hidraulic
- Comandă: Fanuc, Siemens 828D

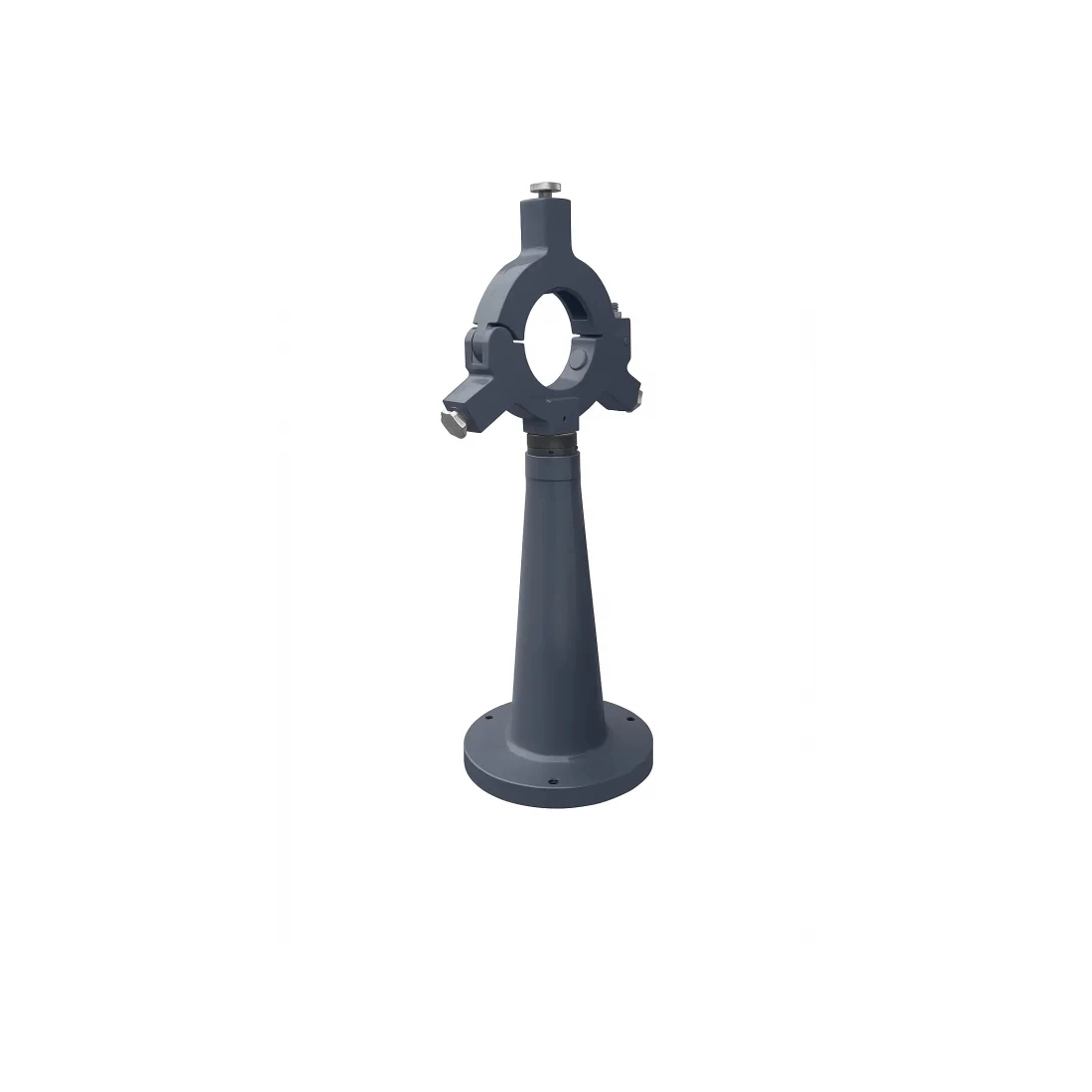

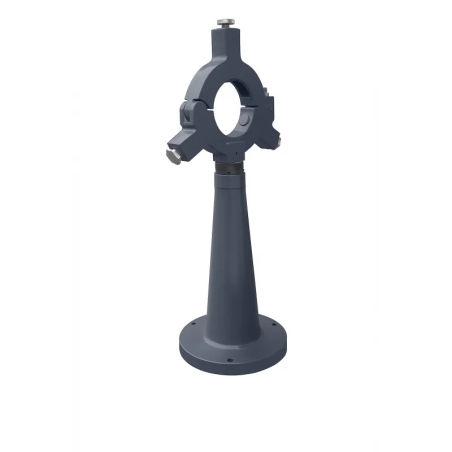

- Lunetă fixă și lunetă mobilă
Prezentare video
- Tip mașină
- Strung CNC
- Distanta intre varfuri
- 1500 mm
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Conformitate CE
- Da
- Greutate
- 7500 kg
- Putere motor
- 11 kW
- Material prelucrat
- Metal
- Tip acționare
- Servoacționări
- Fixare material
- Bilaterală
- Precizie de repoziționare
- X/Z: 0,012 / 0,02; 0,025 mm
- Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Teach-In
- Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 620 mm
- Diametru mandrină
- 400 mm (3 bacuri, opțional)
630 mm (4 bacuri, standard) - Cursă pinolă păpușă mobilă
- 250 mm
- Con pinolă păpușă mobilă
- MK5
- Tip iluminat
- Halogen
- Tensiune iluminat
- 24 V
- Lungime maximă piesă montată
- 1500 mm
- Diametru pinolă păpușă mobilă
- 100 mm
- Tip mandrină
- Hidraulică (opțional)
Manuală (standard) - Număr game de turație
- 2
- Tip păpușă mobilă
- Hidraulică (opțional)
Manuală (standard) - Tip comandă
- CNC
- Turație arbore strung
- 22–108 rot./min
60–300 rot./min - Număr bacuri per mandrină
- 3 (opțional)
4 (standard) - Număr mandrine
- 2
- Sistem de răcire
- Da
- Diametru maxim piesă
- 1000 mm
- Tip piesă prelucrată
- Arbori
Bucșe
Fitinguri
Flanșe
Țevi - Limbi panou de control
- Poloneză
- Interfață de comunicație
- RS-232
- Grad de protecție panou
- IP65
- Deplasare axe
- X: 1350 mm
Z: 620 mm - Înălțime
- 1855 mm
- Lățime
- 2040 mm
- Lungime
- 4307 mm
- Număr scule (standard)
- 4 scule
- Număr scule (opționale)
- 6 scule
8 scule - Diametru trecere arbore principal
- 220 mm (opțional)
270 mm (standard) - Avans rapid axa X
- 4 m/min
- Avans rapid axa Z
- 8 m/min
Strung CORMAK CKT1000 pentru țevi, cu trecere prin ax de 270 mm și control Siemens SINUMERIK
Strungul pentru țevi CORMAK CKT1000, echipat cu control Siemens SINUMERIK, oferă un diametru de strunjire de 1000 mm, trecere prin ax de 270 mm și alezaj al arborelui principal de 320 mm, fiind destinat prelucrării precise a țevilor și bucșelor cu diametre mari și lungimi considerabile.
Sistemul de prindere pe ambele părți fixează sigur piesele lungi, iar construcția rigidă, transmisia puternică și operarea intuitivă asigură precizie ridicată și eficiență în producția intensivă din industriile petrolieră, a gazelor, hidraulică și a construcțiilor.
