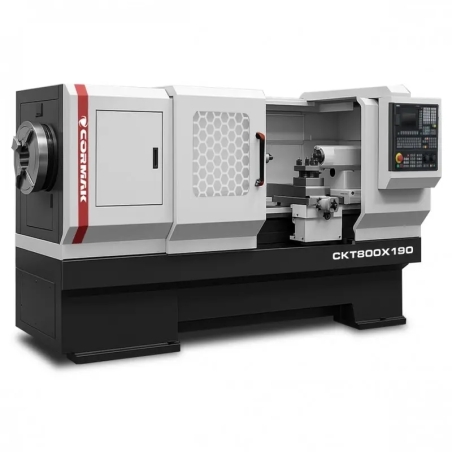

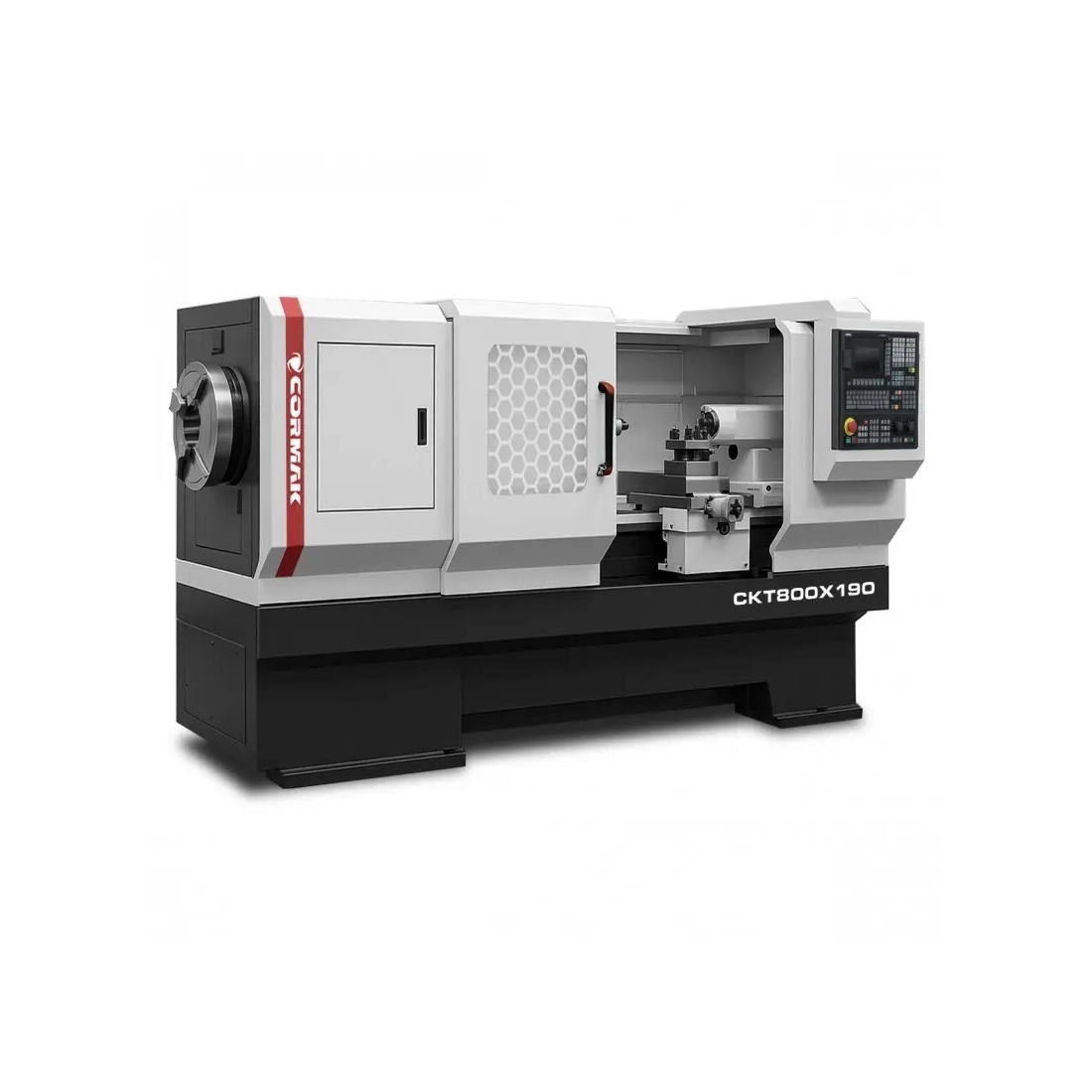

Strung pentru țevi CORMAK CKT800×2000, trecere ax 130 mm, Siemens Sinumerik

Strungul CNC pentru țevi CKT800x2000, cu trecere prin arbore de 130 mm, este un strung cu comandă numerică avansat, proiectat pentru prelucrarea precisă a țevilor și a pieselor metalice în medii industriale solicitante. Echipat cu sistemul de control Siemens Sinumerik 808D și o construcție robustă, oferă precizie ridicată, randament și fiabilitate în aplicații industriale.

Principalele avantaje ale strungului CNC pentru țevi CKT800x2000

Strungul CNC pentru țevi CKT800x2000, cu trecere prin arbore de 130 mm, îmbină tehnologia modernă cu o construcție masivă și oferă beneficii importante în procesele de producție.

• Spațiu de lucru generos: distanța între vârfuri de 2000 mm, diametrul maxim de strunjire de 800 mm și diametrul deasupra saniei de 420 mm permit prelucrarea pieselor lungi și a țevilor pentru industria constructoare de mașini, industria petrolieră și industria energetică.
• Precizie ridicată: repetabilitatea axelor X/Z de 0,012/0,02 mm și 0,025 mm asigură o calitate excelentă a suprafețelor prelucrate, inclusiv pentru geometrii complexe.
• Trecere optimă prin arbore: trecerea prin arbore de 130 mm, opțional 220 mm, plaja de turații de 22–800 rpm și motorul de 11 kW permit prelucrarea eficientă a țevilor și a pieselor realizate din materiale dure, precum oțelul sau aliajele de titan.
• Stabilitate excepțională: mașina, cu greutatea de 5000 kg și corp masiv, reduce vibrațiile și asigură stabilitate în timpul operațiilor intense de strunjire.
• Dinamica avansurilor: viteza de avans rapid pe axele X/Z de 4/8 m/min și cursele maxime de 420/1850 mm reduc timpul de ciclu și cresc productivitatea.
• Flexibilitate de configurare: opțiunile precum sistemul de control Fanuc, mandrina hidraulică, lunetele sau capul portscule cu 6 ori 8 poziții permit adaptarea la cerințele specifice de prelucrare.
• Operare intuitivă: sistemul de control Siemens Sinumerik 808D, cu interfață simplă și compatibilitate cu sisteme CAD/CAM, facilitează programarea și operarea.
• Consum eficient de energie: dimensiunile de 4907x2040x1855 mm și motorul de 11 kW contribuie la reducerea consumului de energie.
• Versatilitate: permite prelucrarea țevilor, arborilor, flanșelor și altor piese într-un singur ciclu, de la metale ușoare până la aliaje cu duritate ridicată.
• Sistem de răcire avansat: sistemul standard de răcire asigură evacuarea eficientă a căldurii, prelungește durata de viață a sculelor și îmbunătățește calitatea prelucrării.
• Durabilitate și fiabilitate: componentele de calitate și construcția solidă asigură o durată mare de viață a mașinii, inclusiv în regim intens.
• Siguranță în exploatare: mașina respectă standardele europene de siguranță, confirmate prin declarația de conformitate CE.

Strungul CNC pentru metal CKT800x2000, cu trecere prin arbore de 130 mm, este destinat unităților de producție care au nevoie de o mașină fiabilă și precisă pentru prelucrarea țevilor lungi și a pieselor metalice.

Construcția și tehnologia strungului CNC pentru țevi CKT800x2000

Strungul CNC pentru țevi CKT800x2000, cu trecere prin arbore de 130 mm, a fost conceput pentru durabilitate, precizie și ușurință în utilizare.

Construcție și pat

Corpul masiv și patul lat oferă rigiditate deosebită și amortizarea vibrațiilor. Distanța între vârfuri de 2000 mm și diametrul maxim de strunjire de 800 mm permit prelucrarea pieselor lungi, precum țevi și arbori, menținând o stabilitate ridicată.

Arbore principal și acționare

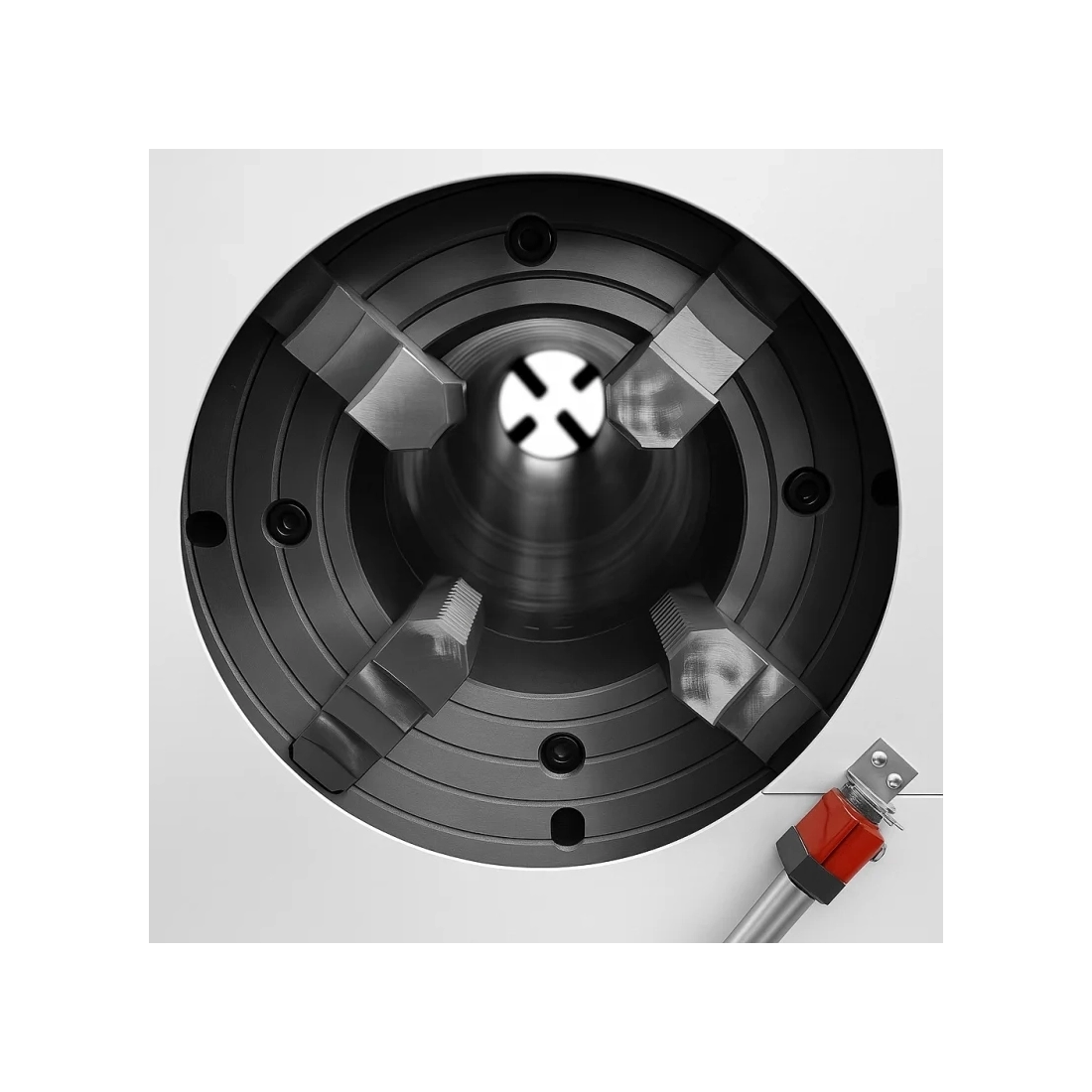

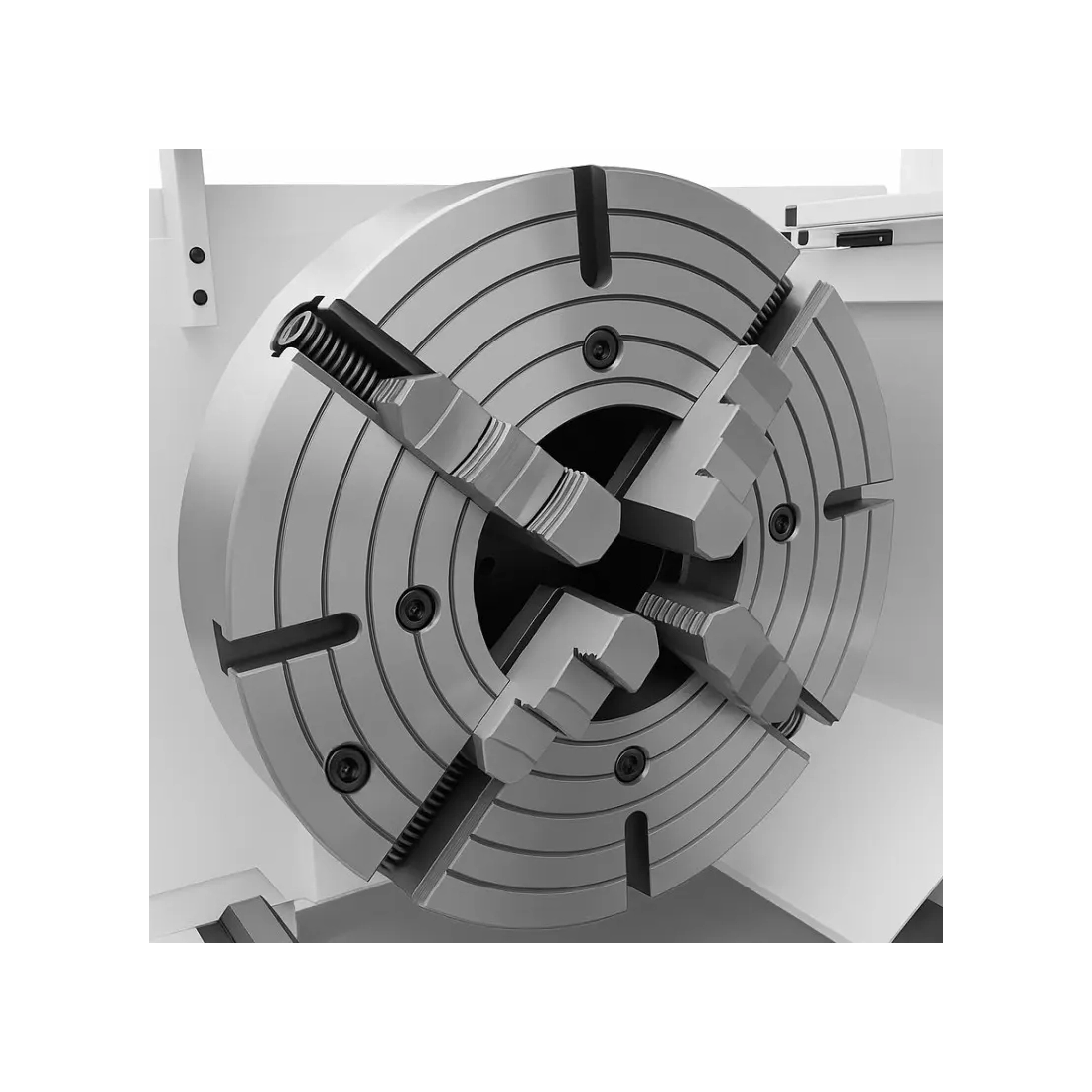

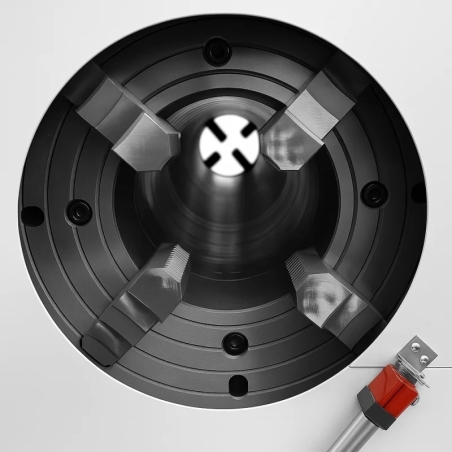

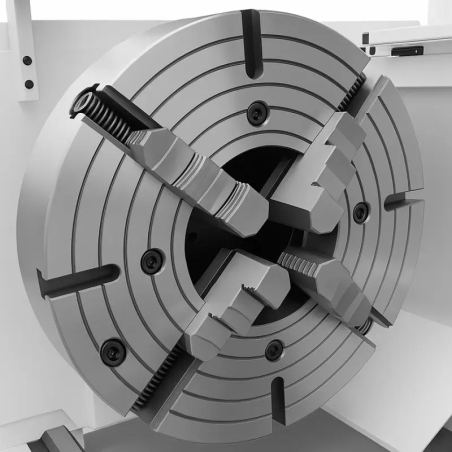

Arborele cu trecere de 130 mm, opțional 220 mm, și domeniul de turații de 22–800 rpm, acționat de un motor de 11 kW, asigură o productivitate ridicată la așchiere. Mandrina standard cu 4 bacuri de 520 mm, opțional cu 3 bacuri de 400 mm, asigură prinderea sigură a pieselor.

Ghidaje și acționări

Ghidajele liniare și servomotoarele precise oferă o mișcare fluidă pe axele X/Z, cu curse de 420/1850 mm, la un avans rapid de 4/8 m/min, minimizând erorile de poziționare și asigurând o dinamică ridicată de lucru.

Sistem de comandă

Sistemul de control standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi-TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact, cu grad de protecție IP65, asigură funcționarea în condiții dificile, iar interfața RS-232 facilitează integrarea cu sisteme CAD/CAM.

Precizie și eficiență în lucru

Strungul industrial CKT800x2000, cu trecere prin arbore de 130 mm, oferă precizie ridicată datorită comenzii CNC avansate și construcției robuste. Repetabilitatea axelor X/Z de 0,012/0,02 mm și 0,025 mm, împreună cu avansul de 4/8 m/min, permite optimizarea traiectoriilor, reducerea timpului de ciclu și creșterea productivității. Motorul de 11 kW permite prelucrarea pieselor lungi atât în producția de serie, cât și în producția de unicate.

Domenii de utilizare pentru strungul CNC de țevi CKT800x2000

Strungul CNC pentru metal CKT800x2000, cu trecere prin arbore de 130 mm, este utilizat în industrii solicitante.

• Industria petrolieră și gazieră: prelucrarea țevilor, flanșelor și fitingurilor cu diametre mai mici.
• Industria constructoare de mașini: producția de arbori, bucșe și elemente structurale.
• Construcția de utilaje: strunjirea componentelor de precizie pentru mașini și echipamente industriale.
• Industria energetică: prelucrarea pieselor precum componentele de turbină și arborii de antrenare.
• Ateliere de producție: execuția comenzilor unicat și de serie care necesită precizie ridicată și flexibilitate.

Datorită trecerii optimizate prin arbore și opțiunilor avansate de configurare, strungul CNC este potrivit pentru unități de producție medii și mari.

Sisteme CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF

Strungurile CNC pentru țevi CORMAK CKT800x2000 sunt echipate cu sisteme profesionale de comandă de la producători renumiți: Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru cerințe variate de producție, de la operații simple până la procese complexe.

Siemens Sinumerik 808D – comandă CNC compactă pentru aplicații de bază

Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru ateliere mici și medii.

• Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de învățare.
• Fiabilitate ridicată: construcția robustă, rezistentă la praf și umiditate, oferă stabilitate în condiții de atelier.
• Compatibilitate: sistem dedicat mașinilor cu cerințe standard, cu integrare facilă a servodrive-urilor SIEMENS.
• Consum redus de energie: sistem potrivit pentru utilizatorii aflați la început în operarea echipamentelor CNC.

Sisteme CNC – Siemens și Fanuc

Strungul CNC pentru țevi CORMAK CKT800x2000 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și utilizare facilă.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: ușor de utilizat, potrivită pentru ateliere mai mici și utilizatori începători.
• Fiabilitate: construcție durabilă, rezistentă la condiții industriale dificile.
• Aplicații de bază: sistem dedicat operațiilor de strunjire și frezare.

Siemens Sinumerik 828D

• Putere mare de calcul: permite prelucrări dinamice și rularea ciclurilor complexe.
• Integrare cu CAD/CAM: facilitează lucrul cu programe de proiectare.
• Funcții avansate: optimizează traseele sculei și permite extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: fiabilitate în producția de serie și funcționare îndelungată.
• Cicluri avansate de strunjire: potrivite pentru operații precise de așchiere, precum filetarea și canelarea.
• Operare intuitivă: interfață clară care accelerează programarea.

Parametri tehnici – CORMAK CKT800x2000

Echipare standard

• Control Sinumerik 808D în limba poloneză
• 2 x mandrină manuală de strung cu 4 bacuri 520 mm
• Cap portscule cu 4 poziții
• Set complet de bacuri moi
• Contrapunct manual
• Sistem de răcire
• Sistem automat de ungere pentru cutie și ghidaje
• Iluminare cu halogen 24V
• Manual de utilizare în limba poloneză
• Declarație de conformitate CE

Echipare opțională

• Trecere prin arbore 220 mm
• Cap portscule 4 scule
• Roți/volane manuale
• Mandrină cu 3 bacuri 400 mm
• Mandrină + contrapunct hidraulic
• Control: Fanuc, Siemens 828D

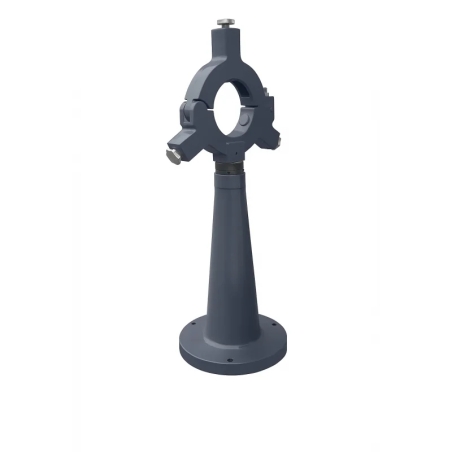

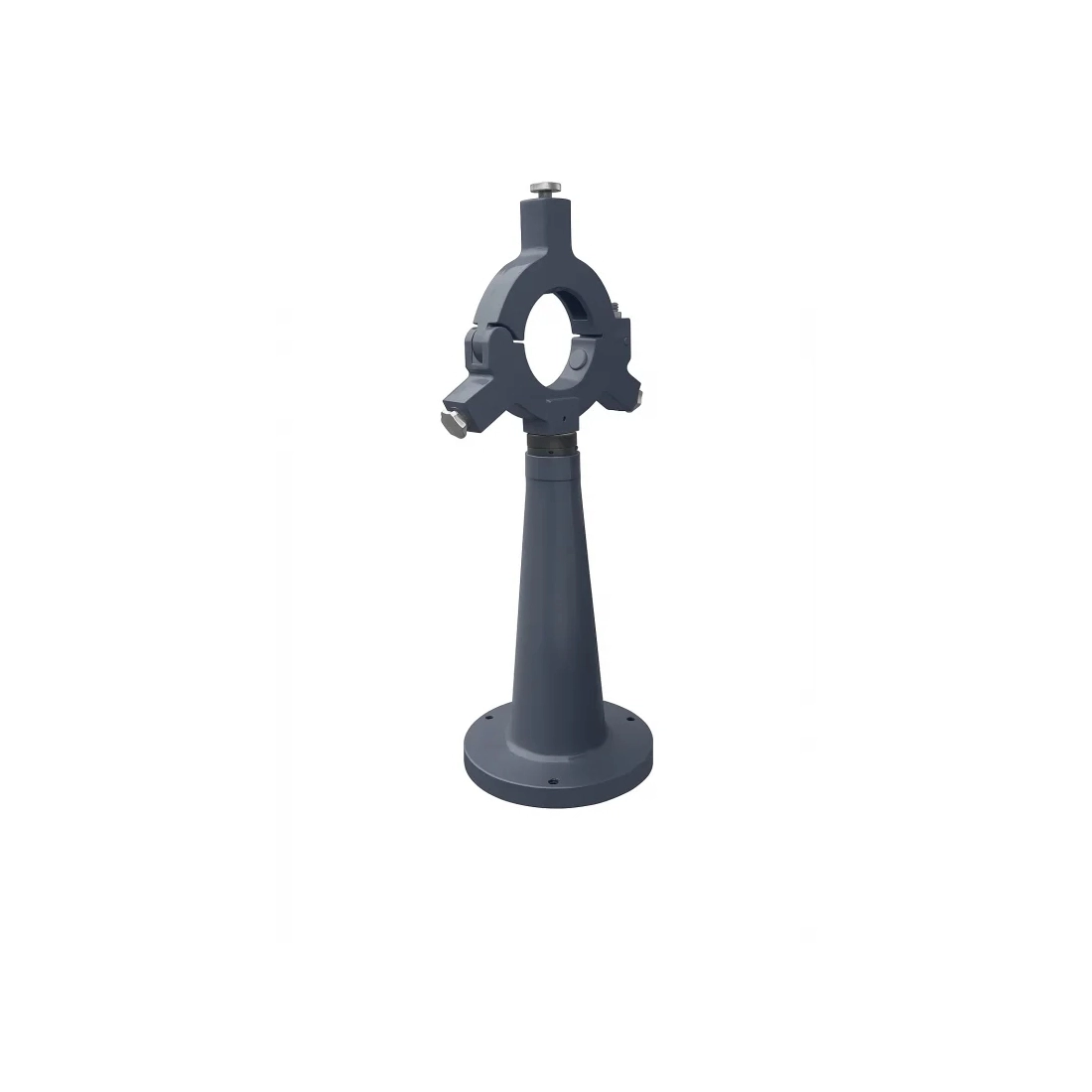

• Lunetă fixă + lunetă mobilă
