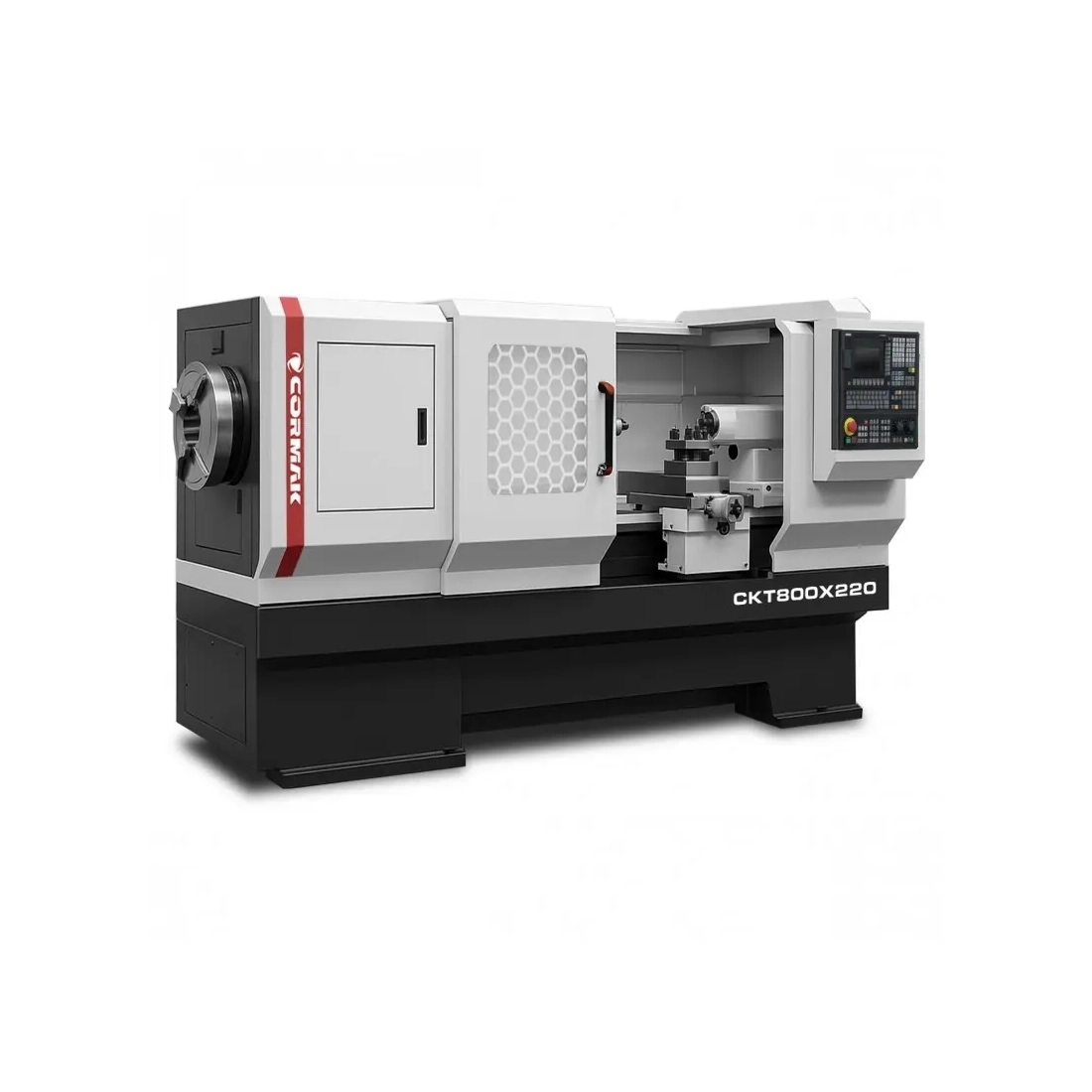

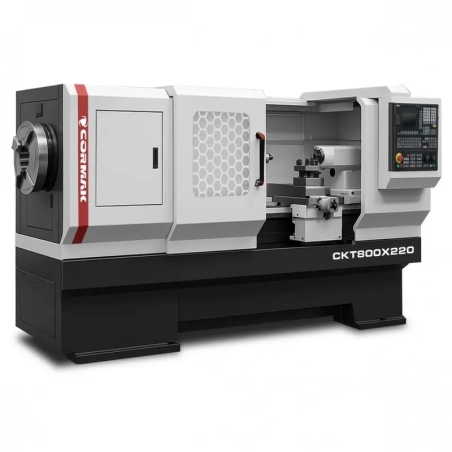

Strung CNC pentru țevi CORMAK CKT800x1500, trecere prin arbore de 220 mm, Siemens Sinumerik
Strungul CNC pentru țevi CKT800x1500, cu trecere prin arbore de 220 mm, este un strung cu comandă numerică avansat, conceput pentru prelucrarea de înaltă precizie a țevilor și pieselor metalice în medii industriale solicitante. Echipat cu control Siemens Sinumerik 808D și o construcție robustă, oferă productivitate ridicată, precizie și versatilitate.
Principalele avantaje ale strungului CNC pentru țevi CKT800x1500
Strungul CNC pentru țevi CKT800x1500, cu trecere prin arbore de 220 mm, combină tehnologia modernă cu o construcție masivă, oferind beneficii importante în procesele de producție.
- Spațiu de lucru generos: distanța dintre vârfuri de 1500 mm, diametrul maxim de strunjire de 800 mm și diametrul maxim de strunjire deasupra căruciorului de 440 mm permit prelucrarea pieselor mari și a țevilor.
- Precizie ridicată: repetabilitatea axelor X/Z la nivelul 0.012/0.02 mm și 0.025 mm asigură o calitate excelentă a suprafețelor, inclusiv pentru geometrii complexe.
- Trecere optimă prin arbore: trecerea arborelui de 220 mm, opțional 270 mm sau 320 mm, plaja de turații de 22-835 rpm și motorul de 11 kW permit prelucrarea eficientă a țevilor și pieselor din materiale dure, precum oțelul sau aliajele de titan.
- Stabilitate excepțională: mașina, cu greutatea de 4500 kg și corp masiv, minimizează vibrațiile și oferă stabilitate în operațiile intensive de strunjire.
- Dinamica avansului: viteza de avans rapid pe axele X/Z de 4/8 m/min și cursele maxime de 420/1350 mm reduc timpul de ciclu și cresc productivitatea.
- Flexibilitate de configurare: opțiunile includ control Fanuc, mandrină hidraulică, lunete și portsculă cu 6 sau 8 scule.
- Operare intuitivă: controlul Siemens Sinumerik 808D, cu interfață simplă și compatibilitate CAD/CAM, facilitează programarea și utilizarea.
- Configurație: dimensiunile sunt de 4307x2040x1855 mm, iar puterea motorului este de 11 kW.
- Versatilitate în utilizare: permite prelucrarea țevilor, arborilor, flanșelor și altor piese într-un singur ciclu, de la metale ușoare până la aliaje cu duritate ridicată.
- Sistem de răcire: sistemul standard de răcire asigură evacuarea eficientă a căldurii, prelungind durata de viață a sculelor și îmbunătățind calitatea prelucrării.
Strungul CNC pentru metal CKT800x1500, cu trecere prin arbore de 220 mm, este destinat unităților de producție care prelucrează țevi și piese metalice.
Construcția și tehnologia strungului CNC pentru țevi CKT800x1500
Strungul CNC pentru țevi CKT800x1500, cu trecere prin arbore de 220 mm, a fost proiectat pentru durabilitate, precizie și ușurință în exploatare.
Construcție și batiu
Corpul masiv al mașinii și batiul lat oferă rigiditate remarcabilă și amortizare a vibrațiilor. Distanța dintre vârfuri de 1500 mm și diametrul maxim de strunjire de 800 mm permit prelucrarea pieselor mari, precum țevi și arbori, menținând o stabilitate ridicată.
Arbore și acționare

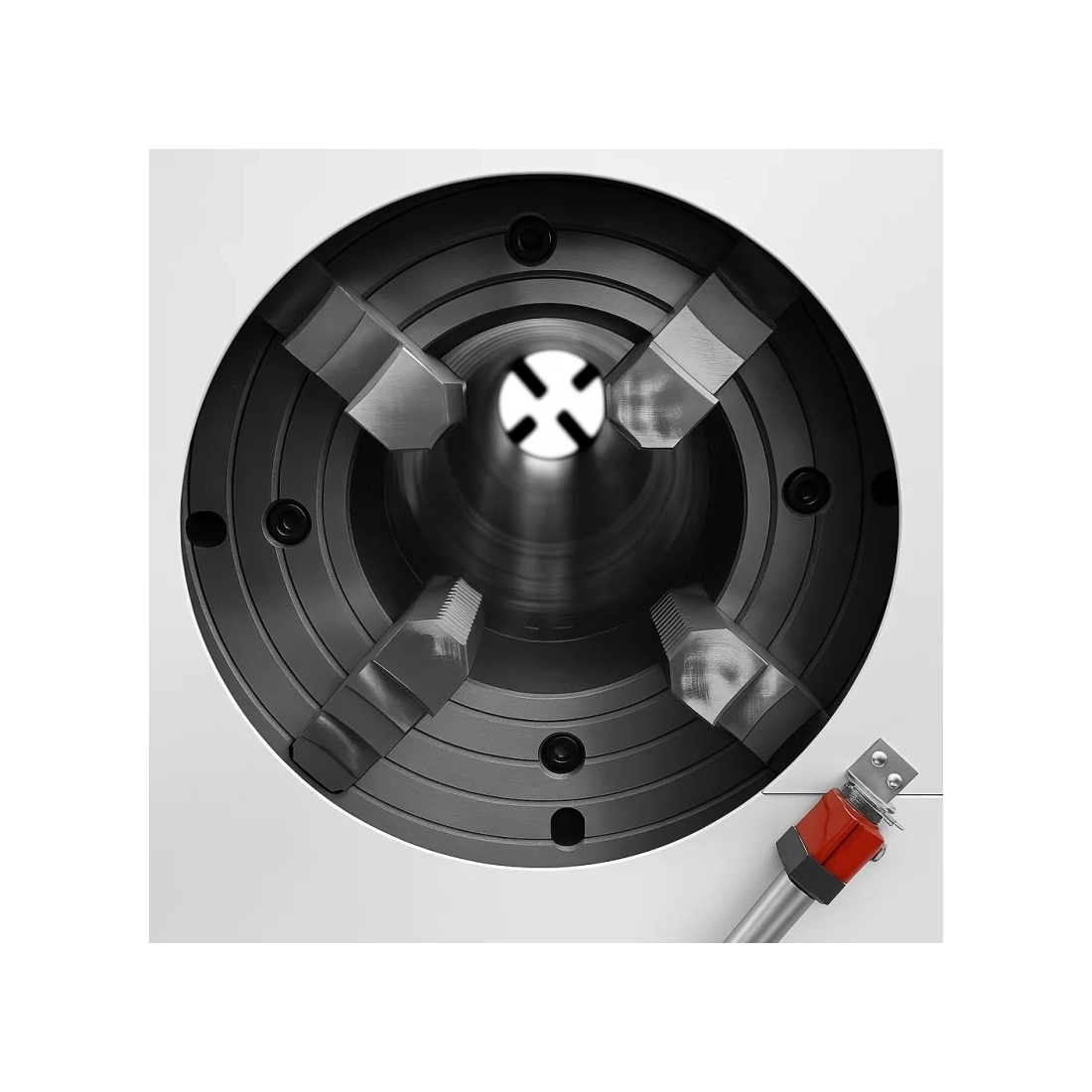

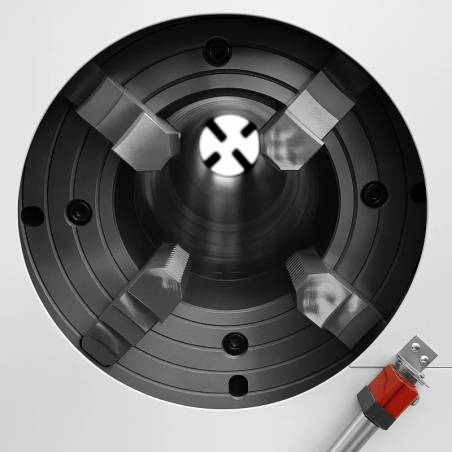

Arborele cu trecere de 220 mm, opțional 270 mm sau 320 mm, și plaja de turații de 22-835 rpm, antrenat de un motor de 11 kW, asigură productivitate ridicată la așchiere. Mandrina standard cu 4 bacuri de 520 mm, opțional cu 3 bacuri de 400 mm, asigură fixarea sigură a pieselor.
Ghidaje și acționări
Ghidajele liniare și acționările servo de precizie asigură o mișcare lină pe axele X/Z, cu curse de 420/1350 mm, la viteza de avans rapid de 4/8 m/min, minimizând erorile de poziționare și oferind o dinamică ridicată de lucru.
Sistem de comandă
Controlul standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi-TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact cu grad de protecție IP65 asigură fiabilitate în condiții dificile de atelier, iar interfața RS-232 facilitează integrarea cu sisteme CAD/CAM.
Precizie și eficiență în lucru
Strungul industrial CKT800x1500, cu trecere prin arbore de 220 mm, oferă precizie ridicată datorită controlului CNC avansat și construcției solide. Repetabilitatea axelor X/Z la 0.012/0.02 mm și 0.025 mm, împreună cu viteza de avans de 4/8 m/min, permite optimizarea traseelor sculei, reducând timpul de ciclu și crescând randamentul. Motorul de 11 kW permite prelucrarea pieselor în producție de serie și unicat.
Aplicații și utilizări industriale
Strungul CNC pentru metal CKT800x1500, cu trecere prin arbore de 220 mm, este utilizat în mai multe domenii industriale.
- Industria petrolului și gazelor: prelucrarea țevilor, flanșelor și fitingurilor cu diametre medii și mari.
- Construcția de mașini: producția de arbori, bucșe și elemente structurale.
- Construcția de utilaje: strunjirea componentelor de precizie pentru mașini și echipamente industriale.
- Industria energetică: prelucrarea componentelor de turbină și a arborilor de antrenare.
- Ateliere de producție: execuția pieselor unicat și de serie care necesită precizie ridicată și flexibilitate.
Trecerea prin arbore și opțiunile de configurare permit utilizarea strungului CNC în unități de producție medii și mari.
Sisteme CNC Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC pentru țevi CORMAK CKT800x1500 sunt echipate cu sisteme profesionale de comandă de la producătorii Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru adaptarea la diferite cerințe de producție, de la operații simple până la procese complexe de prelucrare.
Siemens Sinumerik 808D
Siemens Sinumerik 808D este o comandă CNC compactă, dedicată strungurilor și frezelor din clasa de bază. Caracteristicile sale principale sunt:
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de învățare pentru operatori.
- Fiabilitate ridicată: construcția robustă, rezistentă la praf și umiditate, asigură stabilitate în condiții dificile de atelier.
- Compatibilitate: este dedicat mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
- Consum de energie: consumul redus de energie este adecvat aplicațiilor CNC din clasa de bază.
Sisteme CNC Siemens și Fanuc
Strungul CNC pentru țevi CORMAK CKT800x1500 oferă sisteme de comandă CNC precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în exploatare.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: este ușor de utilizat și adecvată atelierelor mai mici și utilizatorilor începători.
- Fiabilitate: construcția durabilă este rezistentă la condiții industriale dificile.
- Aplicații: este dedicat aplicațiilor de bază pentru strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și rularea ciclurilor complexe.
- Integrare CAD/CAM: facilitează lucrul cu software-ul de proiectare.
- Funcții avansate: permite optimizarea traseelor sculei și extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: oferă fiabilitate în producția de serie și în funcționarea pe termen lung.
- Cicluri avansate de strunjire: este adecvat operațiilor de așchiere de precizie, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
Parametri tehnici – CKT800x1500
| Distanța dintre vârfuri | 1500 mm |
| Diametrul maxim de strunjire | 800 mm |
| Diametrul maxim de strunjire deasupra suportului | 440 mm |
| Trecere prin arbore | 220 mm |
| Scule | 4 (opțiune 6, 8) |
| Turația arborelui | 22-108, 60-300, 240-835 rpm |
| Cursa maximă a axelor X/Z | 420/1350 mm |
| Viteza de avans rapid pe axele X/Z | 4/8 m/min |
| Repetabilitatea axelor X/Z | 0,012/0,02; 0,025 mm |
| Diametrul pinolei păpușii mobile | 100 mm |
| Cursa maximă a pinolei păpușii mobile | 250 mm |
| Conul pinolei păpușii mobile | MT5 |
| Puterea motorului | 11 kW |
| Greutate | 4500 kg |
| Dimensiuni | 4307 x 2040 x 1855 mm |
Echipare standard
- Comandă Sinumerik 808D în limba poloneză

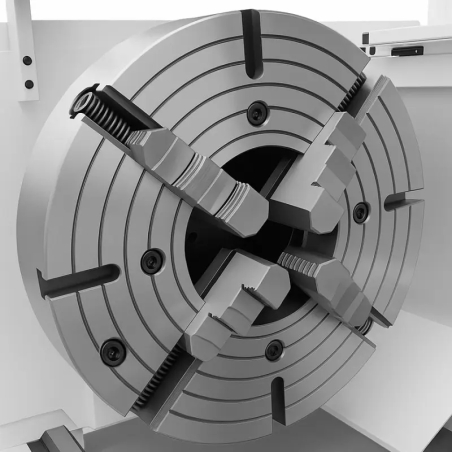

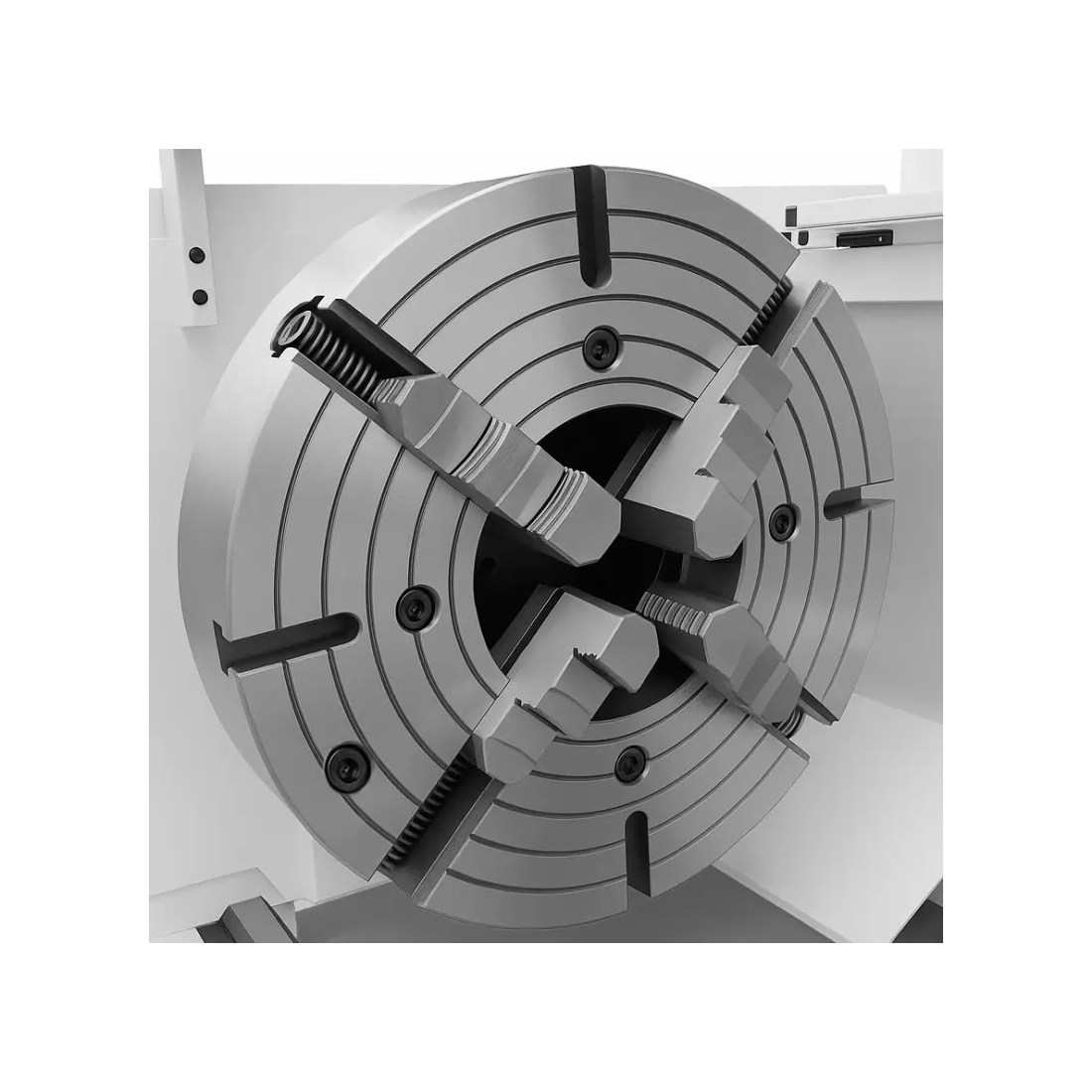

- 2 x mandrină manuală cu 4 bacuri 520 mm
- Turelă portscule cu 4 poziții
- Set de bacuri moi
- Păpușă mobilă manuală
- Sistem de răcire
- Sistem de ungere automată a cutiei de viteze și ghidajelor
- Iluminare cu halogen 24V
- Manual de utilizare în limba poloneză
- Declarație de conformitate CE
Echipare opțională
- Trecere prin arbore 270/320 mm
- Portsculă cu 4 scule
- Volante manuale
- Mandrină cu 3 bacuri 400 mm
- Mandrină și păpușă mobilă hidraulică
- Comandă: Fanuc, Siemens 828D

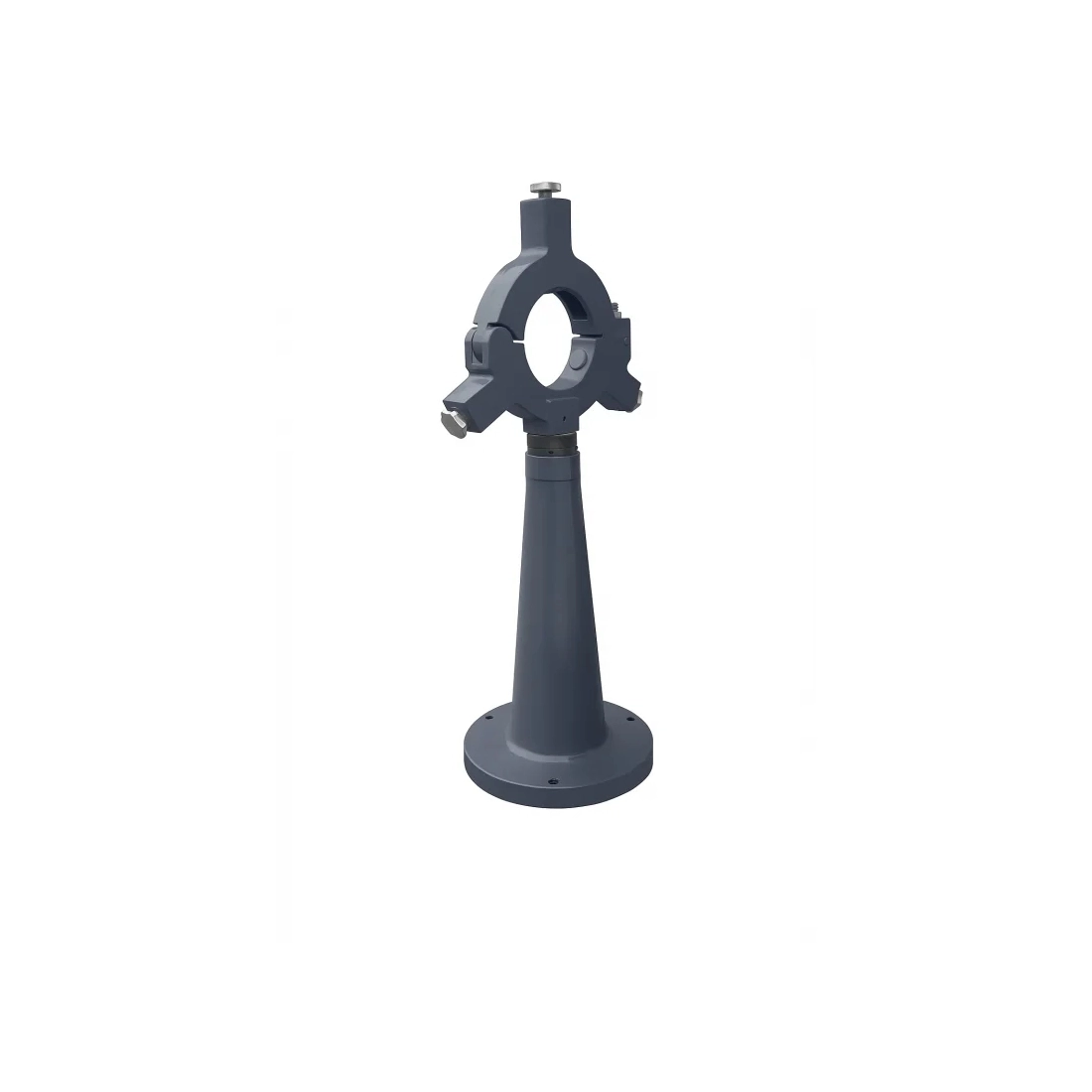

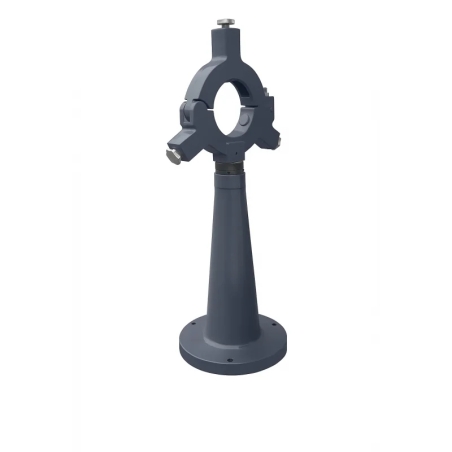

- Lunetă fixă și lunetă mobilă
Despre CORMAK
CORMAK furnizează soluții pentru industria mașinilor CNC de peste 20 de ani. Mașinile CNC pentru metal respectă standardele europene de siguranță și dispun de certificări europene de siguranță. Baza logistică are o suprafață de peste 15 000 m².
- Experiență: 16 ani în domeniul sistemelor CNC Siemens.
- Calitate: mașini conforme cu normele europene de siguranță.
Prezentare video
- Tip mașină
- Strung CNC
- Distanta intre varfuri
- 1500 mm
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Conformitate CE
- Da
- Greutate
- 4500 kg
- Putere motor
- 11 kW
- Material prelucrat
- Metal
- Tip acționare
- Servoacționări
- Precizie de repoziționare
- X/Z: 0,012 / 0,02; 0,025 mm
- Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Optimizarea traiectoriilor sculei (Siemens SINUMERIK 828D)
Teach-In (Siemens SINUMERIK 808D) - Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 440 mm
- Diametru mandrină
- 400 mm (3 bacuri, opțional)
520 mm (4 bacuri, standard) - Cursă pinolă păpușă mobilă
- 250 mm
- Con pinolă păpușă mobilă
- MK5
- Tip iluminat
- Halogen
- Tensiune iluminat
- 24 V
- Diametru pinolă păpușă mobilă
- 100 mm
- Tip mandrină
- Hidraulică (opțional)
Manuală (standard) - Tip păpușă mobilă
- Hidraulică (opțional)
Manuală (standard) - Tip comandă
- CNC
- Cicluri automate
- Canelare (Fanuc Oi-TF)
Filetare (Fanuc Oi-TF) - Turație arbore strung
- 22–108 rot./min
240–835 rot./min
60–300 rot./min - Număr bacuri per mandrină
- 3 (opțional)
4 (standard) - Număr mandrine
- 2
- Sistem de răcire
- Da
- Diametru maxim piesă
- 800 mm
- Tip piesă prelucrată
- Arbori
Bucșe
Fitinguri
Flanșe
Țevi - Limbi panou de control
- Poloneză
- Interfață de comunicație
- RS-232
- Tip portsculă
- Cap revolver
- Grad de protecție panou
- IP65
- Extensibilitate controler
- Module suplimentare (Siemens SINUMERIK 828D)
- Deplasare axe
- X: 420 mm
Z: 1350 mm - Înălțime
- 1855 mm
- Lățime
- 2040 mm
- Lungime
- 4307 mm
- Număr scule (standard)
- 4 scule
- Număr scule (opționale)
- 6 scule
8 scule - Diametru trecere arbore principal
- 220 mm (standard)
270 mm (opțional)
320 mm (opțional) - Avans rapid axa X
- 4 m/min
- Avans rapid axa Z
- 8 m/min
Strung pentru țevi CORMAK CKT800, trecere prin ax de 220 mm, sistem de control Siemens Sinumerik
Strungul pentru țevi CORMAK CKT800, echipat cu sistemul de control Siemens Sinumerik, oferă un diametru de strunjire de 800 mm și o trecere prin ax de 220 mm, fiind destinat prelucrării eficiente a țevilor, bucșelor și pieselor cu diametre și lungimi mari.
Sistemul cu prindere dublă a axului asigură fixarea stabilă a pieselor lungi, iar construcția robustă și rigidă, acționarea puternică și operarea intuitivă oferă precizie ridicată și siguranță în condiții de producție solicitante.
