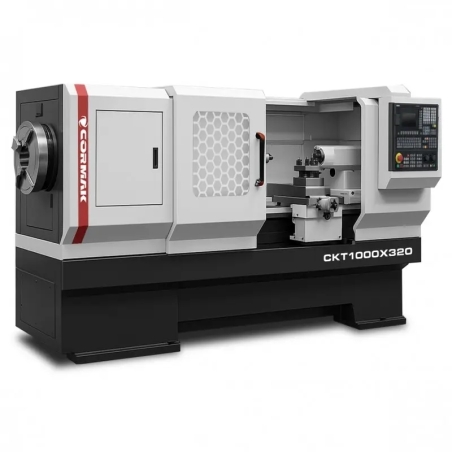

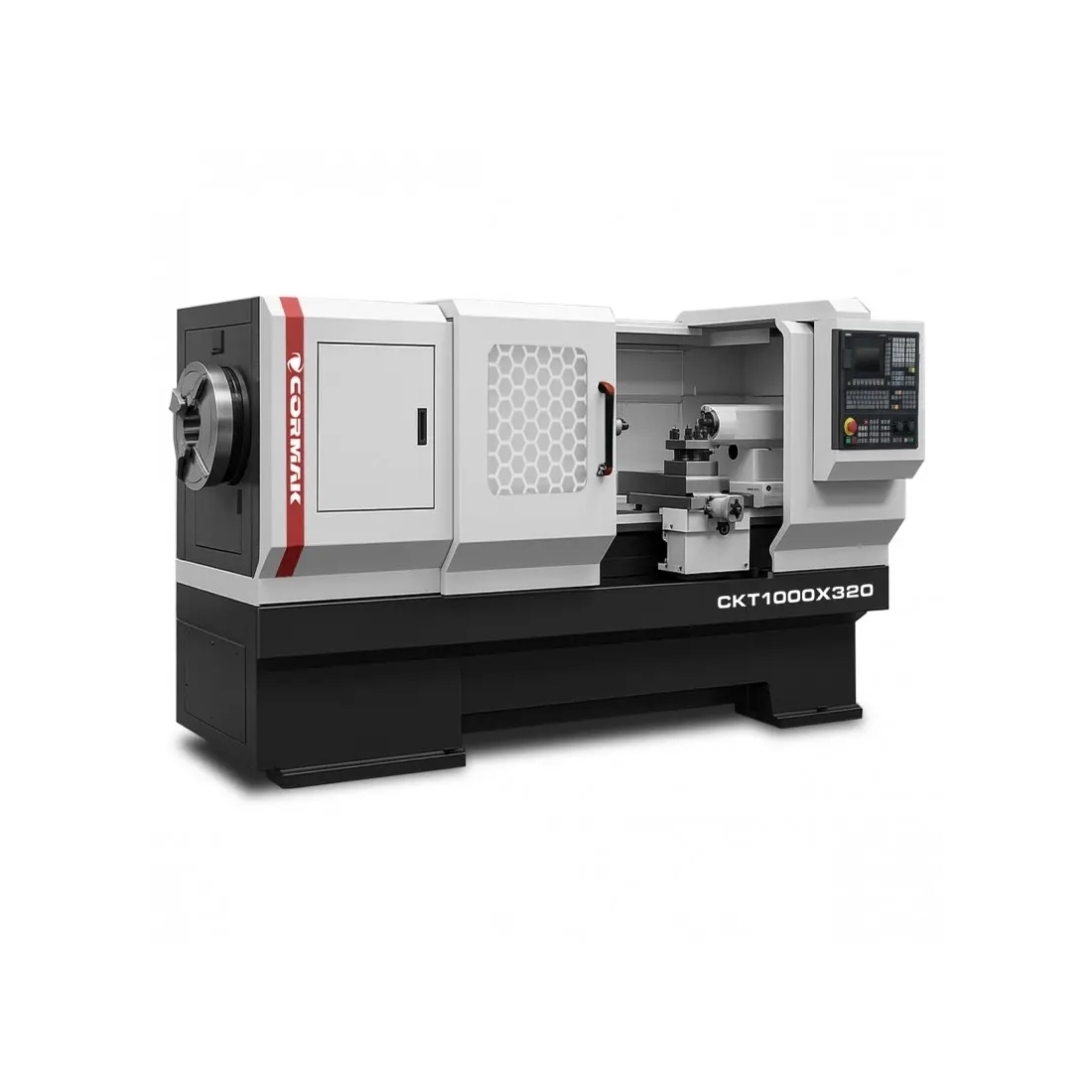

Strung CNC pentru țevi CORMAK CKT1000×3000, trecere prin arbore 320 mm, Siemens Sinumerik
Strungul CNC pentru țevi CKT1000X3000, cu trecere prin arbore de 320 mm, este un strung cu comandă numerică avansat, conceput pentru prelucrarea precisă a țevilor și a pieselor metalice în medii industriale solicitante. Echipat cu control Siemens Sinumerik 808D și o construcție masivă, oferă precizie ridicată, randament și fiabilitate pentru aplicații industriale.
Principalele avantaje ale strungului CNC pentru țevi CKT1000X3000
Strungul CNC pentru țevi CKT1000X3000, cu trecere prin arbore de 320 mm, îmbină tehnologia modernă cu o construcție robustă, oferind beneficii importante în procesele de producție.
- Spațiu de lucru generos: distanța dintre vârfuri de 3000 mm, diametrul maxim de rotire al piesei de 1000 mm și diametrul peste sanie de 620 mm permit prelucrarea pieselor foarte lungi, precum țevi, arbori și flanșe, pentru industria petrolieră, industria gazelor, construcția de mașini și sectorul energetic.
- Precizie înaltă: repetabilitatea axelor X/Z la nivel de 0.012/0.02 mm și 0.025 mm asigură o calitate excelentă a suprafețelor, inclusiv pentru geometrii complexe.
- Trecere optimă prin arbore: trecerea prin arbore de 320 mm, opțional 270 mm, plaja de turații de 22–300 rpm și motorul de 11 kW permit prelucrarea eficientă a țevilor și a materialelor dure, precum inoxul și aliajele de titan sau nichel.
- Stabilitate excepțională: mașina are o greutate de 9000 kg și un corp masiv care reduce vibrațiile, asigurând stabilitate în operațiile intense de strunjire.
- Dinamica avansurilor: viteza de avans rapid pe axele X/Z de 4/8 m/min și cursele maxime de 2850/620 mm reduc timpul de ciclu și cresc productivitatea.
- Flexibilitate de configurare: opțiunile includ control Fanuc, universal hidraulic, lunete și turelă cu 6 sau 8 scule.
- Operare intuitivă: controlul Siemens Sinumerik 808D, cu interfață simplă și compatibilitate CAD/CAM, facilitează programarea și utilizarea.
- Eficiență energetică: dimensiunile de 5307x2040x1855 mm și motorul de 11 kW contribuie la utilizarea eficientă a energiei.
- Versatilitate: permite prelucrarea țevilor, arborilor, flanșelor și a altor piese într-un singur ciclu, de la metale ușoare până la aliaje cu duritate ridicată.
- Sistem de răcire: răcirea standard asigură evacuarea eficientă a căldurii, extinzând durata de viață a sculelor și îmbunătățind calitatea prelucrării.
- Durabilitate și fiabilitate: componentele de calitate și construcția solidă permit utilizarea în regim intens.
- Siguranță în exploatare: mașina respectă standardele europene de siguranță, confirmate prin declarația de conformitate CE.
- Integrare ușoară: compatibilitatea cu sisteme de automatizare și software CAD/CAM permite integrarea în linii tehnologice.
Strungul CNC pentru metal CKT1000X3000, cu trecere prin arbore de 320 mm, este destinat prelucrării țevilor lungi și a pieselor metalice.
Construcția și tehnologia strungului CNC pentru țevi CKT1000X3000
Strungul CNC pentru țevi CKT1000X3000, cu trecere prin arbore de 320 mm, a fost proiectat pentru durabilitate, precizie și ușurință în utilizare.
Construcție și batiu
Corpul masiv al mașinii și batiul lat asigură rigiditate excelentă și amortizarea vibrațiilor. Distanța dintre vârfuri de 3000 mm și diametrul maxim de rotire de 1000 mm permit prelucrarea pieselor foarte lungi, precum țevi și arbori, menținând o stabilitate ridicată.
Arbore principal și antrenare

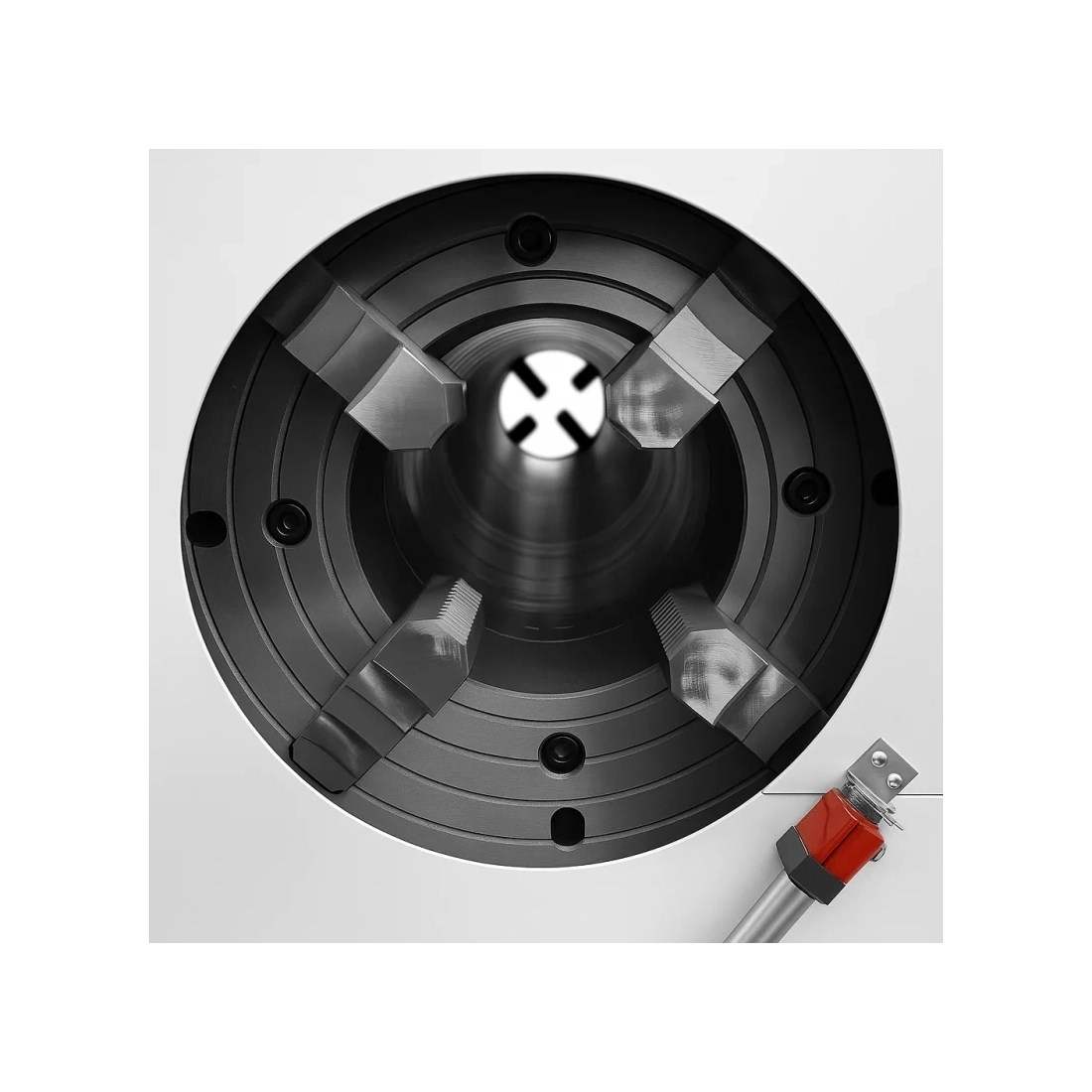

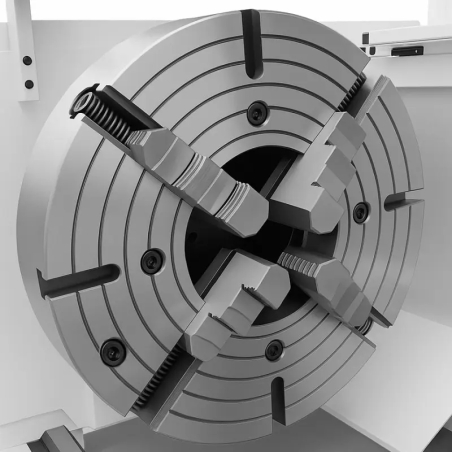

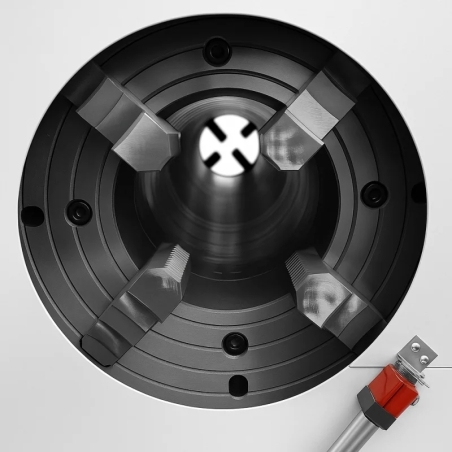

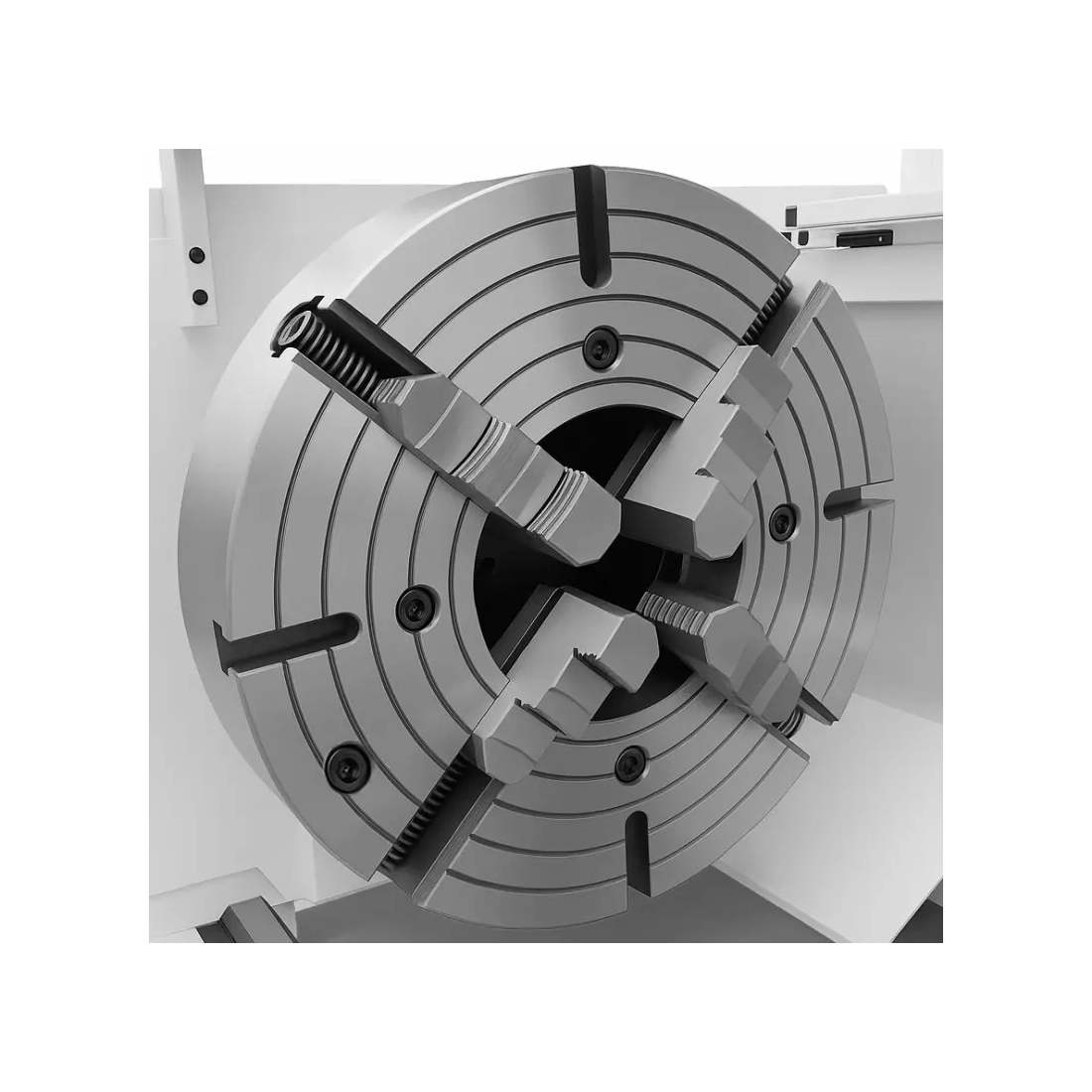

Arborele principal cu trecere de 320 mm, opțional 270 mm, și turație de 22–300 rpm, antrenat de un motor de 11 kW, asigură o productivitate mare la așchiere. Universalul standard cu 4 bacuri de 630 mm, opțional cu 3 bacuri de 400 mm, asigură fixarea sigură a pieselor.
Ghidaje și acționări
Ghidajele liniare și servomotoarele de precizie asigură mișcări fluide pe axele X/Z, cu curse de 2850/620 mm și avans rapid de 4/8 m/min, reducând erorile de poziționare și oferind o dinamică ridicată.
Sistem de control
Controlul standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi-TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact cu grad de protecție IP65 asigură fiabilitate în condiții dificile de atelier, iar interfața RS-232 facilitează integrarea cu sisteme CAD/CAM.
Precizie și productivitate
Strungul industrial CKT1000X3000, cu trecere prin arbore de 320 mm, oferă precizie ridicată datorită comenzii CNC avansate și construcției solide. Repetabilitatea axelor X/Z de 0.012/0.02 mm și 0.025 mm, împreună cu avansul de 4/8 m/min, permite optimizarea traseelor sculei, reducerea timpilor de ciclu și creșterea randamentului. Motorul de 11 kW permite prelucrarea pieselor lungi atât în producția de serie, cât și în producția de unicate.
Aplicații și utilizări industriale
Strungul CNC pentru metal CKT1000X3000, cu trecere prin arbore de 320 mm, este utilizat în industrii solicitante.
- Industria petrolieră și a gazelor: prelucrarea țevilor, flanșelor și fitingurilor cu diametre mari.
- Industria de mașini: producția de arbori, bucșe și elemente structurale.
- Construcția de mașini: strunjirea componentelor de precizie pentru utilaje și echipamente industriale.
- Industria energetică: prelucrarea componentelor pentru turbine și a arborilor de antrenare.
- Ateliere de producție: comenzi unicat și serii care necesită precizie ridicată și flexibilitate.
Datorită distanței mari dintre vârfuri și opțiunilor avansate de configurare, strungul CNC poate fi utilizat în unități mari de producție.
Comenzi CNC Siemens Sinumerik 808D, 828D și Fanuc Oi-TF
Strungul CNC pentru țevi CKT1000X3000, cu trecere prin arbore de 320 mm, oferă comenzi CNC de la producători precum Siemens și Fanuc, pentru precizie, eficiență și operare facilă.
Siemens Sinumerik 808D
Sinumerik 808D este o comandă CNC compactă pentru strunguri CNC pentru metal.
- Interfață intuitivă: tastatură dedicată și ecran grafic simplu pentru programare și operare ușoară.
- Fiabilitate ridicată: gradul de protecție IP65 asigură funcționarea stabilă în condiții dificile de atelier.
- Funcții avansate: suport pentru cicluri de strunjire și integrare cu sisteme CAD/CAM.
Siemens Sinumerik 828D
Sinumerik 828D este o comandă CNC pentru strunguri industriale și procese solicitante.
- Putere mare de calcul: procesarea rapidă a datelor permite prelucrarea dinamică și precisă.
- Funcții extinse: cicluri avansate, interpolare și optimizarea traseelor sculei.
- Integrare cu automatizări: posibilitate de extindere cu module suplimentare de control.
Fanuc Oi-TF
Fanuc Oi-TF este o comandă CNC pentru strunguri CNC, orientată spre stabilitate și precizie.
- Stabilitate în funcționare: precizie în producția de serie pe termen lung.
- Funcții avansate de strunjire: suport pentru filetare, canelare și găurire.
- Interfață intuitivă: programare rapidă și operare simplă.
Parametri tehnici – CKT1000X3000
| Distanța dintre vârfuri | 3000 mm |
| Diametrul maxim de rotire al piesei | 1000 mm |
| Diametrul maxim de strunjire peste sanie | 620 mm |
| Lungimea maximă a piesei (strunjire între universal și vârf) | 3000 mm |
| Trecere prin arbore | 320 mm |
| Scule | 4 (opțiune 6, 8) |
| Turația arborelui (2 trepte) | 22-108, 60-300 rpm |
| Cursa maximă axa X/Z | 2850/620 mm |
| Viteza de avans rapid axa X/Z | 4/8 m/min |
| Repetabilitate axa X/Z | 0,012/0,02; 0,025 mm |
| Diametrul pinolei contrapunctului | 100 mm |
| Cursa maximă a pinolei contrapunctului | 250 mm |
| Conul pinolei contrapunctului | MT5 |
| Putere motor | 11 kW |
| Greutate | 9000 kg |
| Dimensiuni | 5307 x 2040 x 1855 mm |
Echipare standard
- Comandă Sinumerik 808D în limba poloneză
- 2 x universal manual cu 4 bacuri 630 mm
- Turelă portscule cu 4 poziții
- Set complet de bacuri
- Contrapunct manual
- Sistem de răcire
- Sistem de ungere automată pentru cutie și ghidaje
- Iluminare cu halogen 24V
- Manual de utilizare în limba poloneză
- Declarație de conformitate CE
Echipare opțională
- Trecere prin arbore 270 mm
- Turelă cu 6 sau 8 scule
- Roți de mână
- Universal cu 3 bacuri 400 mm
- Universal și contrapunct hidraulic
- Comandă Fanuc sau Siemens 828D

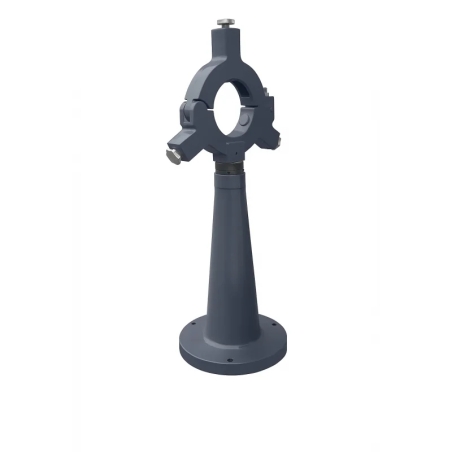

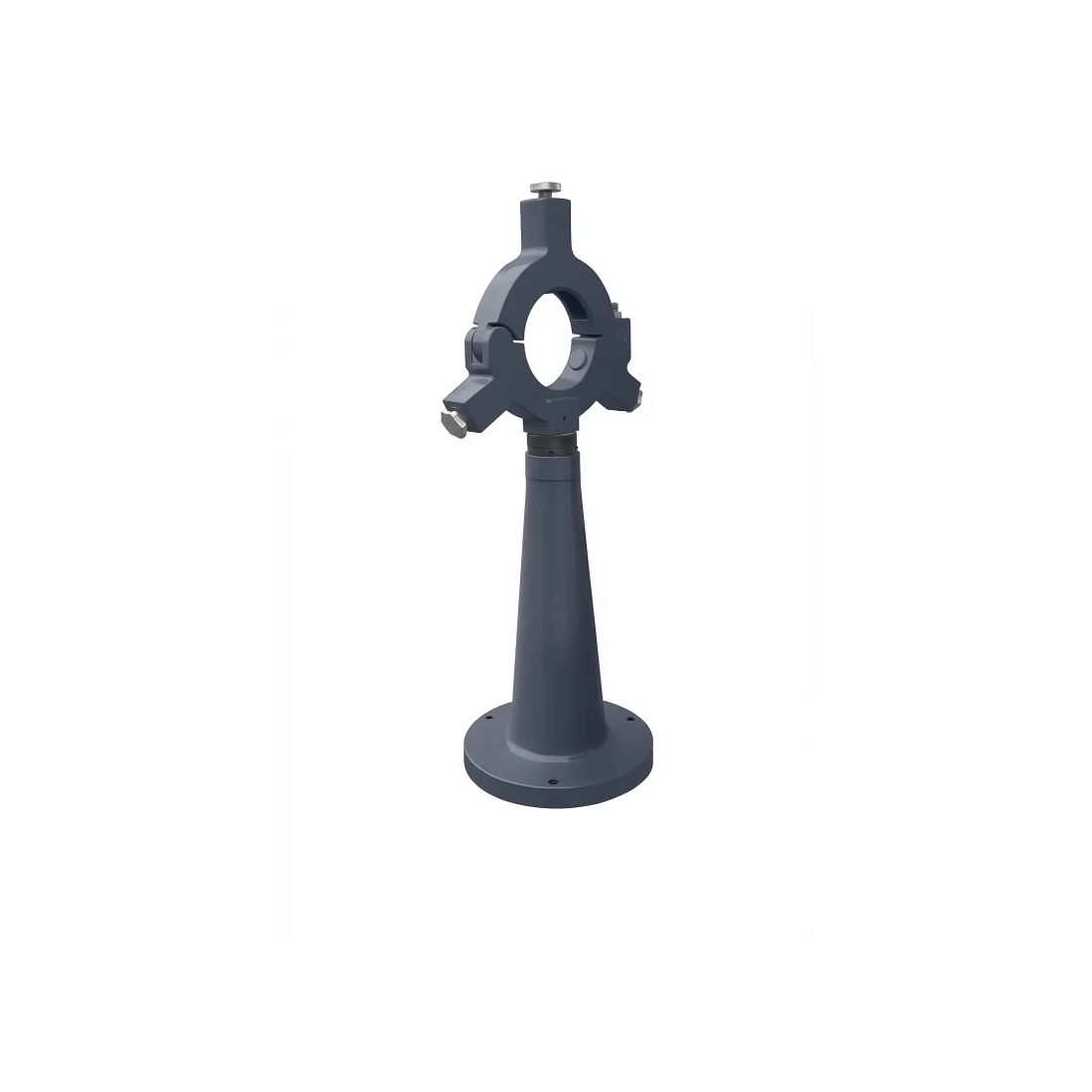

- Lunetă fixă și lunetă mobilă

Instrucțiuni de utilizare pentru controlere
Siemens Sinumerik 808
Siemens Sinumerik 828/840
Prezentare video
- Tip mașină
- Strung CNC
- Distanta intre varfuri
- 3000 mm
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Conformitate CE
- Da
- Greutate
- 9000 kg
- Putere motor
- 11 kW
- Material prelucrat
- Metale, inclusiv oțel inoxidabil și aliaje de titan sau nichel
- Tip acționare
- Servomotoare
- Fixare material
- Bilaterală
- Precizie de repoziționare
- X/Z: 0,012 / 0,02; 0,025 mm
- Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 620 mm
- Diametru mandrină
- 400 mm (3 bacuri, opțional)
630 mm (4 bacuri, standard) - Cursă pinolă păpușă mobilă
- 250 mm
- Con pinolă păpușă mobilă
- MK5
- Tip iluminat
- Halogen
- Tensiune iluminat
- 24 V
- Lungime maximă piesă montată
- 3000 mm
- Diametru pinolă păpușă mobilă
- 100 mm
- Tip mandrină
- Hidraulică (opțional)
Manuală (standard) - Număr game de turație
- 2
- Tip păpușă mobilă
- Hidraulică (opțional)
Manuală (standard) - Tip comandă
- CNC
- Turație arbore strung
- 22–108 rot./min
60–300 rot./min - Număr bacuri per mandrină
- 3 (opțional)
4 (standard) - Număr mandrine
- 2
- Sistem de răcire
- Da
- Diametru maxim piesă
- 1000 mm
- Tip piesă prelucrată
- Arbori
Bucșe
Fitinguri
Flanșe
Țevi - Limbi panou de control
- Poloneză
- Interfață de comunicație
- RS-232
- Tip portsculă
- Cap revolver
- Grad de protecție panou
- IP65
- Deplasare axe
- X: 2850 mm
Z: 620 mm - Înălțime
- 1855 mm
- Lățime
- 2040 mm
- Lungime
- 5307 mm
- Număr scule (standard)
- 4 scule
- Număr scule (opționale)
- 6 scule
8 scule - Diametru trecere arbore principal
- 270 mm (opțional)
320 mm (standard) - Avans rapid axa X
- 4 m/min
- Avans rapid axa Z
- 8 m/min
Strung pentru țevi CORMAK CKT1000×3000, trecere ax 320 mm, Siemens Sinumerik
Strungul pentru țevi CORMAK CKT1000×3000, echipat cu Siemens Sinumerik, prelucrează precis piese cu diametrul de până la 1000 mm și dispune de o trecere ax de 320 mm, fiind potrivit pentru țevi și bucșe din industria petrolieră, gazieră, hidraulică și construcții.
Sistemul de prindere pe ambele părți, construcția robustă și acționarea puternică oferă stabilitate pentru elemente foarte lungi, precizie ridicată, repetabilitate, durabilitate și funcționare fiabilă în producție continuă.
