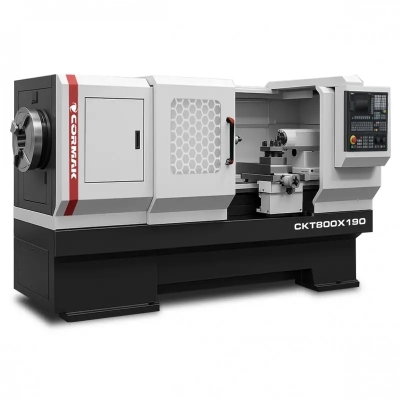

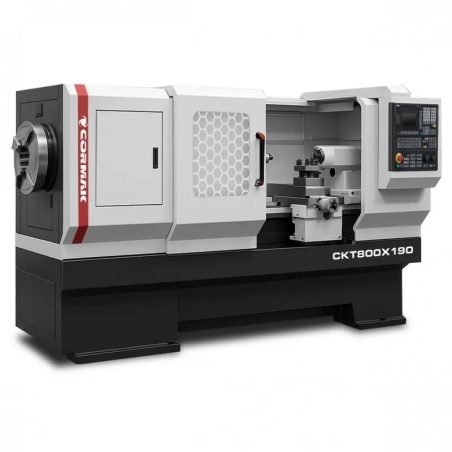

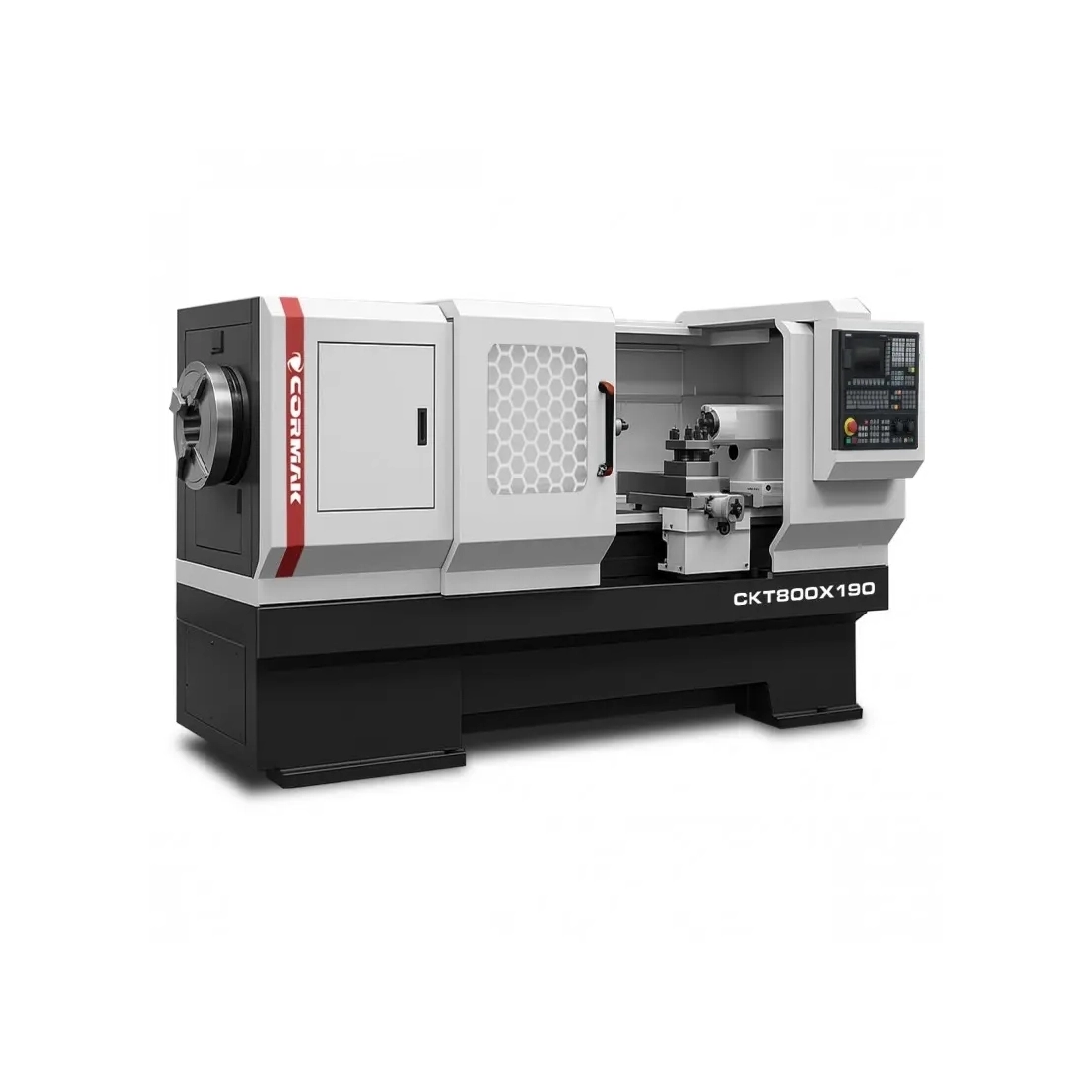

Strung pentru țevi CORMAK CKT800 × 3000, trecere prin ax de 130 mm, Siemens SINUMERIK
Strungul CNC pentru țevi CKT800X3000, cu alezaj al arborelui de 130 mm, este un strung cu comandă numerică avansat, conceput pentru prelucrarea precisă a țevilor și a pieselor metalice în medii industriale solicitante. Echipat cu control Siemens SINUMERIK 808D și o construcție robustă, oferă precizie ridicată, fiabilitate și eficiență în aplicații de producție.
Principalele avantaje ale strungului CNC pentru țevi CKT800X3000
Strungul CNC pentru țevi CKT800X3000, cu alezaj al arborelui de 130 mm, oferă soluții tehnologice moderne și o construcție solidă, aducând beneficii reale în procesele de producție. Printre atuurile esențiale se numără:
- Spațiu de lucru: distanța între vârfuri de 3000 mm, diametrul maxim de strunjire de 800 mm și diametrul peste sanie de 420 mm permit prelucrarea pieselor lungi, precum țevi, arbori și elemente structurale.
- Precizie ridicată: repetabilitatea axelor X/Z la nivel de 0.012/0.02 mm și 0.025 mm asigură o calitate excelentă a suprafețelor, inclusiv pentru geometrii complexe.
- Alezajul arborelui: alezajul arborelui de 130 mm, opțional 220 mm, domeniul de turații de 22-800 rot/min și motorul de 11 kW permit prelucrarea eficientă a țevilor și pieselor din oțel, aliaje de aluminiu sau alamă.
- Stabilitate excepțională: greutatea de 6000 kg și corpul masiv reduc vibrațiile, oferind stabilitate în operații intense de strunjire.
- Dinamica avansului: avansul rapid pe axele X/Z de 4/8 m/min și cursele maxime de 420/2850 mm scurtează ciclul de producție și cresc randamentul.
- Configurare flexibilă: opțiunile precum controlul Fanuc, mandrina hidraulică, lunetele sau turela cu 6 ori 8 scule permit adaptarea mașinii la cerințe specifice.
- Operare intuitivă: controlul Siemens SINUMERIK 808D, cu interfață simplă și compatibilitate CAD/CAM, simplifică programarea și utilizarea.
- Consum eficient: dimensiunile de 5307x2040x1855 mm și motorul de 11 kW contribuie la utilizarea eficientă a energiei.
- Versatilitate: permite prelucrarea țevilor, arborilor, bucșelor și altor piese într-un singur ciclu, de la metale ușoare până la materiale cu duritate medie.
- Sistem de răcire: sistemul standard evacuează eficient căldura, prelungește durata de viață a sculelor și îmbunătățește calitatea prelucrării.
- Durabilitate și fiabilitate: componentele de calitate și construcția solidă asigură o durată lungă de utilizare, inclusiv în condiții de lucru intensive.
- Siguranță în exploatare: mașina respectă standardele europene de siguranță, confirmate prin declarația de conformitate CE.
- Integrare ușoară: compatibilitatea cu automatizări și software CAD/CAM permite integrarea în liniile de producție.
Strungul CNC pentru metal CKT800X3000, cu alezaj al arborelui de 130 mm, este destinat unităților de producție care necesită o mașină fiabilă și precisă pentru prelucrarea pieselor lungi și a țevilor.
Construcția și tehnologia strungului CNC pentru țevi CKT800X3000
Strungul CNC pentru țevi CKT800X3000, cu alezaj al arborelui de 130 mm, a fost proiectat pentru durabilitate, precizie și utilizare facilă. Componentele-cheie includ:
Construcție și batiu
Corpul masiv al mașinii și batiul lat oferă rigiditate ridicată și amortizarea vibrațiilor. Distanța între vârfuri de 3000 mm și diametrul maxim de strunjire de 800 mm permit prelucrarea pieselor lungi, precum țevi și arbori, menținând o stabilitate foarte bună.
Arbore și antrenare

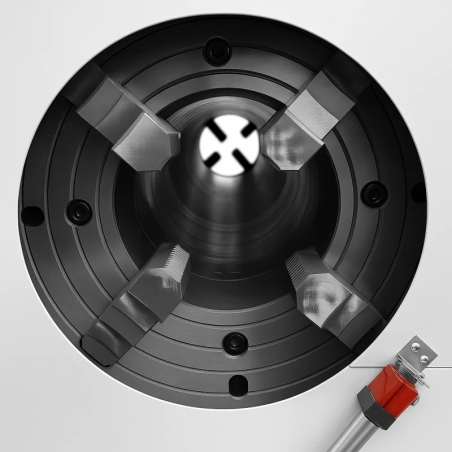

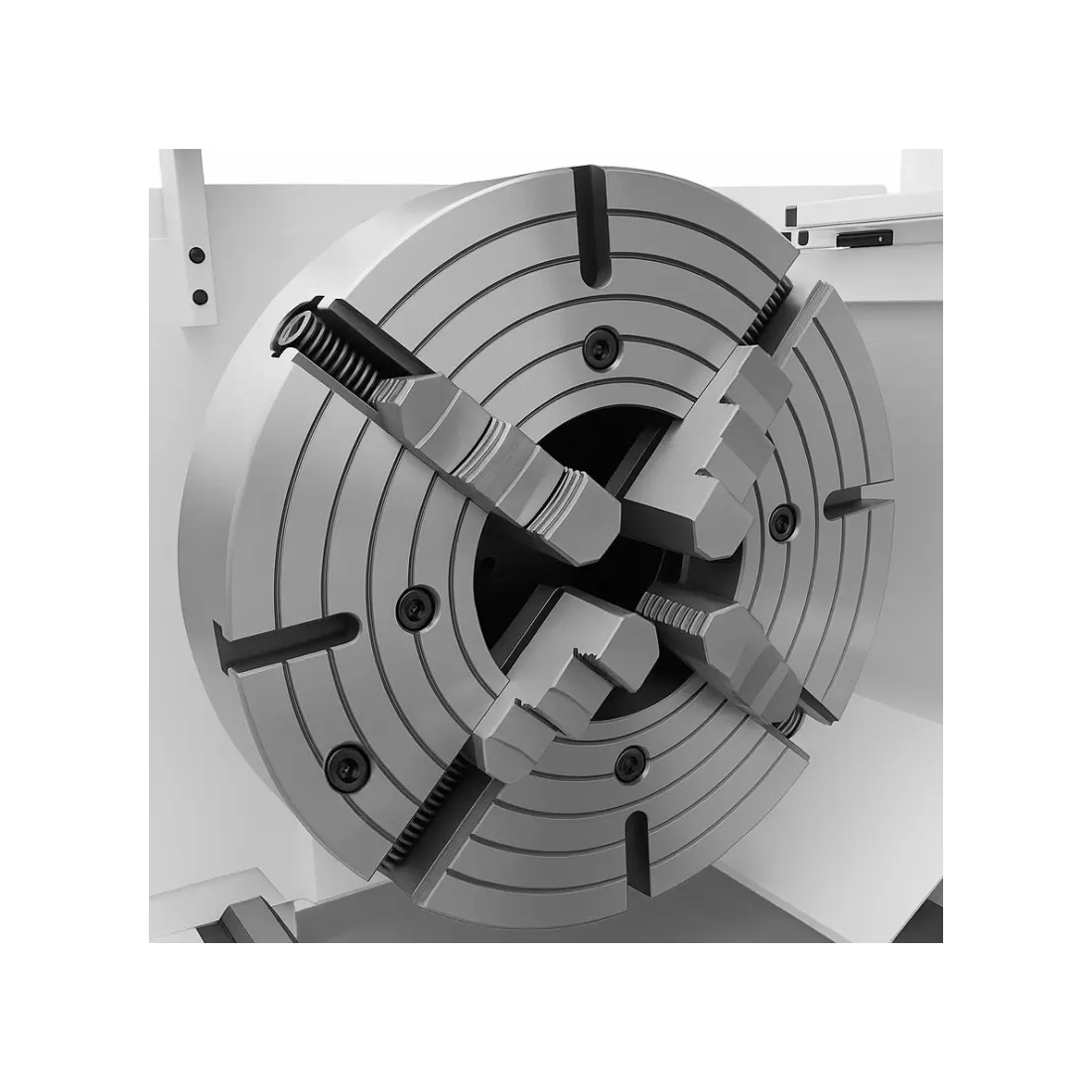

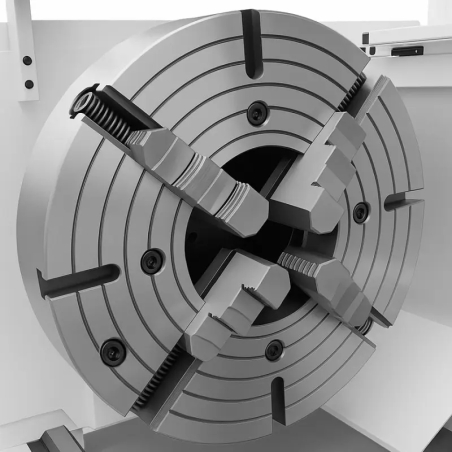

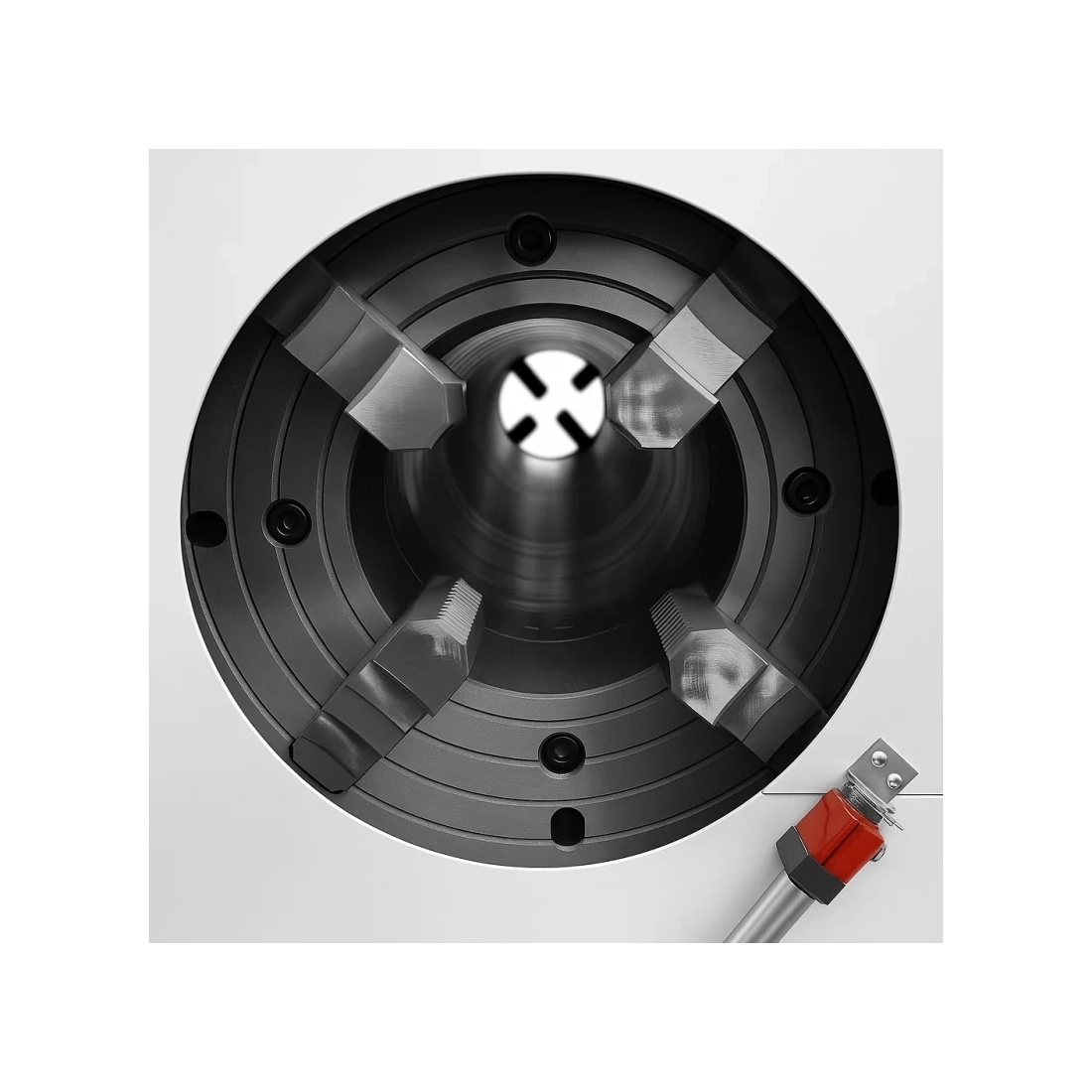

Arborele cu alezaj de 130 mm, opțional 220 mm, și domeniul de turații de 22-800 rot/min, antrenat de un motor de 11 kW, asigură productivitate ridicată la așchiere. Mandrina standard cu 4 bacuri de 520 mm, opțional cu 3 bacuri de 400 mm, asigură prinderea sigură a pieselor.
Ghidaje și acționări
Ghidajele liniare și servoacționările precise asigură mișcări fluide pe axele X/Z, cu curse de 420/2850 mm și avans rapid de 4/8 m/min, reducând erorile de poziționare și oferind dinamică ridicată în lucru.
Sistem de comandă
Comanda standard Siemens SINUMERIK 808D, opțional Siemens 828D sau Fanuc Oi-TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact, cu grad de protecție IP65, asigură fiabilitate în condiții dificile de atelier, iar interfața RS-232 facilitează integrarea cu sisteme CAD/CAM.
Precizie și eficiență în lucru
Strungul industrial CKT800X3000, cu alezaj al arborelui de 130 mm, oferă precizie ridicată datorită comenzii CNC avansate și construcției robuste. Repetabilitatea axelor X/Z de 0.012/0.02 mm și 0.025 mm, împreună cu viteza de avans de 4/8 m/min, permite optimizarea traiectoriilor sculei, reducând timpul de ciclu și crescând productivitatea. Motorul de 11 kW face ca mașina să fie potrivită atât pentru producția de serie, cât și pentru execuții individuale.
Domenii de utilizare ale strungului CNC pentru țevi CKT800X3000
Strungul CNC pentru metal CKT800X3000, cu alezaj al arborelui de 130 mm, este utilizat în industrii exigente, precum:
- Industria constructoare de mașini: producția de arbori, bucșe și elemente structurale.
- Industria auto: prelucrarea componentelor precum arbori de transmisie și piese de suspensie.
- Industria energetică: strunjirea pieselor precum componente de turbină și arbori.
- Ateliere de producție: comenzi unicat și de serie care necesită precizie mare și flexibilitate.
- Industria petrolului și gazelor: prelucrarea țevilor și fitingurilor de diametre mai mici.
Datorită spațiului mare de lucru și opțiunilor extinse de configurare, strungul CNC este potrivit pentru unități de producție medii și mari.
Comenzi CNC – Siemens SINUMERIK 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC pentru țevi CORMAK CKT800x3000 sunt echipate cu sisteme profesionale de comandă de la producători consacrați precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru diferite cerințe de producție, de la operații simple la procese complexe de prelucrare.
Siemens SINUMERIK 808D – comandă CNC pentru aplicații de bază
Siemens SINUMERIK 808D este o comandă CNC destinată strungurilor și frezelor din clasa de bază, adecvată pentru ateliere mici și medii. Caracteristicile principale includ:
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de învățare.
- Fiabilitate ridicată: construcția rezistentă la praf și umiditate oferă stabilitate în condiții dificile de atelier.
- Compatibilitate: comanda este dedicată mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
- Consum și mentenanță: consumul redus de energie și necesarul minim de mentenanță sunt potrivite pentru aplicațiile CNC de bază.
Comenzi CNC – Siemens și Fanuc
Strungul CNC pentru țevi CORMAK CKT800x3000 oferă sisteme avansate de comandă CNC, precum SIEMENS SINUMERIK 808 Advanced, Siemens SINUMERIK 828D și Fanuc Oi-TF, care asigură precizie, fiabilitate și ușurință în exploatare.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: ușor de utilizat, adecvată pentru ateliere mai mici și utilizatori aflați la început.
- Fiabilitate: construcție durabilă, rezistentă la condiții industriale dificile.
- Eficiență: dedicată aplicațiilor de bază de strunjire și frezare.
Siemens SINUMERIK 828D
- Putere mare de calcul: permite prelucrări dinamice și gestionarea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: optimizează traseele sculei și permite extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: oferă fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: potrivite pentru operații precise, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
Parametri tehnici – CKT800X3000
| Distanța între vârfuri | 3000 mm |
| Diametrul maxim de strunjire | 800 mm |
| Diametrul maxim de strunjire peste sanie | 420 mm |
| Alezaj arbore | 130 mm |
| Scule | 4 (opțiune 6, 8) |
| Turația arborelui | 22-108, 60-300, 240-800 rot/min |
| Cursa maximă axa X/Z | 420/2850 mm |
| Viteza de avans rapid axa X/Z | 4/8 m/min |
| Repetabilitate axa X/Z | 0,012/0,02; 0,025 mm |
| Diametrul pinolei contrapunctului | 100 mm |
| Cursa maximă a pinolei contrapunctului | 250 mm |
| Conul pinolei contrapunctului | MT5 |
| Puterea motorului | 11 kW |
| Greutate | 6000 kg |
| Dimensiuni | 5307 x 2040 x 1855 mm |
Echipare standard
- Comandă SINUMERIK 808D în limba poloneză
- 2 x mandrină manuală cu 4 bacuri 520 mm
- Turelă portscule cu 4 poziții
- Set de bacuri moi
- Contrapunct manual
- Sistem de răcire
- Sistem de ungere automată a transmisiei și ghidajelor
- Iluminare halogen 24V
- Manual de utilizare în limba poloneză
- Declarație de conformitate CE
Echipare opțională
- Alezaj arbore 220 mm
- Turelă pentru 4 scule
- Roți de mână
- Mandrină cu 3 bacuri 400 mm
- Mandrină și contrapunct hidraulic
- Comandă: Fanuc, Siemens 828D

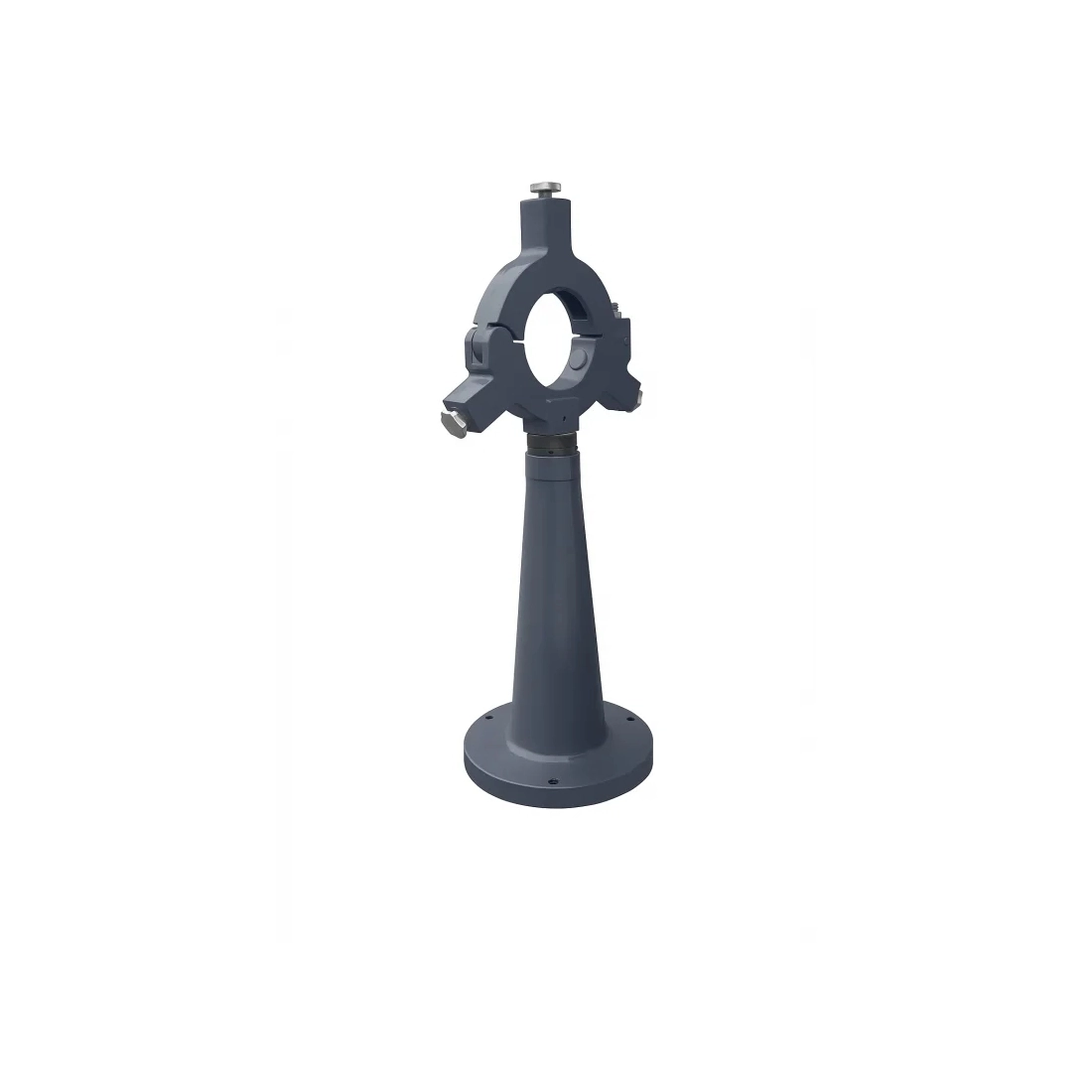

- Lunetă fixă și lunetă mobilă
Prezentare video
- Tip mașină
- Strung CNC
- Distanta intre varfuri
- 3000 mm
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Conformitate CE
- Da
- Greutate
- 6000 kg
- Putere motor
- 11 kW
- Material prelucrat
- Alamă
Aliaje de aluminiu
Oțel - Tip acționare
- Servoacționări
- Fixare material
- Bilaterală
- Precizie de repoziționare
- X/Z: 0,012 / 0,02; 0,025 mm
- Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Optimizarea traiectoriilor sculei (Siemens SINUMERIK 828D)
Teach-In (Siemens SINUMERIK 808D) - Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 420 mm
- Diametru mandrină
- 400 mm (3 bacuri, opțional)
520 mm (4 bacuri, standard) - Cursă pinolă păpușă mobilă
- 250 mm
- Con pinolă păpușă mobilă
- MK5
- Tip iluminat
- Halogen
- Tensiune iluminat
- 24 V
- Diametru pinolă păpușă mobilă
- 100 mm
- Tip mandrină
- Hidraulică (opțional)
Manuală (standard) - Tip păpușă mobilă
- Hidraulică (opțional)
Manuală (standard) - Tip comandă
- CNC
- Cicluri automate
- Canelare (Fanuc Oi-TF)
Filetare (Fanuc Oi-TF) - Turație arbore strung
- 22–108 rot./min
240–800 rot./min
60–300 rot./min - Număr bacuri per mandrină
- 3 (opțional)
4 (standard) - Număr mandrine
- 2
- Sistem de răcire
- Da
- Diametru maxim piesă
- 800 mm
- Tip piesă prelucrată
- Arbori
Bucșe
Țevi - Limbi panou de control
- Poloneză
- Interfață de comunicație
- RS-232
- Tip portsculă
- Cap revolver
- Grad de protecție panou
- IP65
- Extensibilitate controler
- Module suplimentare (Siemens SINUMERIK 828D)
- Deplasare axe
- X: 420 mm
Z: 2850 mm - Înălțime
- 1855 mm
- Lățime
- 2040 mm
- Lungime
- 5307 mm
- Număr scule (standard)
- 4 scule
- Număr scule (opționale)
- 6 scule
8 scule - Diametru trecere arbore principal
- 130 mm (standard)
220 mm (opțional) - Avans rapid axa X
- 4 m/min
- Avans rapid axa Z
- 8 m/min
Strung pentru țevi CORMAK CKT800 × 3000, trecere prin ax de 130 mm, Siemens SINUMERIK
Strungul pentru țevi CORMAK CKT800 × 3000, echipat cu Siemens SINUMERIK, prelucrează piese cu diametrul de până la 800 mm și oferă o trecere prin ax de 130 mm, fiind ideal pentru țevi și bucșe utilizate în industria petrolieră, a gazelor, hidraulică și construcții.
Sistemul bilateral de prindere asigură fixarea stabilă a pieselor lungi, iar construcția rigidă, antrenarea puternică și operarea simplă susțin precizia, siguranța și utilizarea în condiții de producție intensive.
