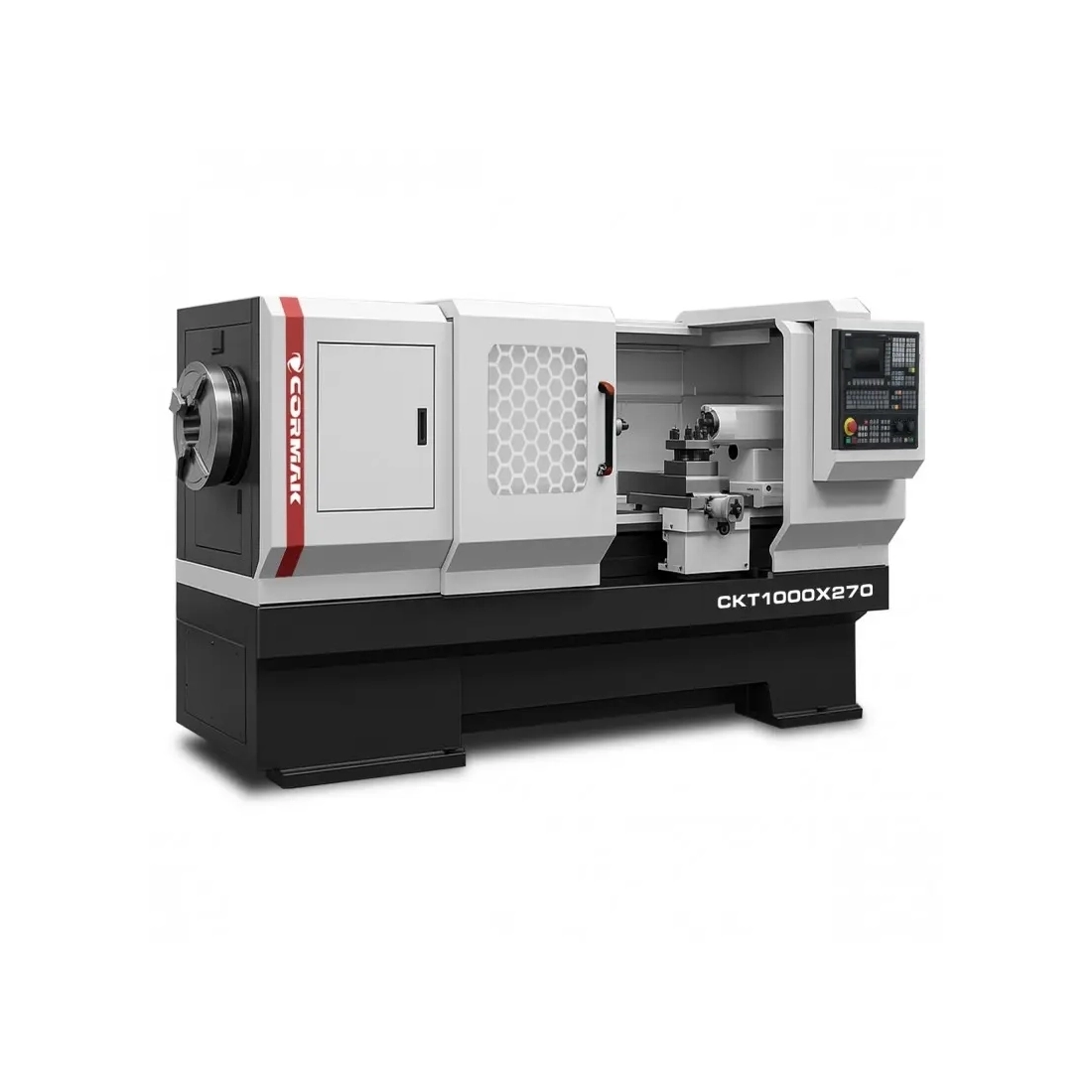

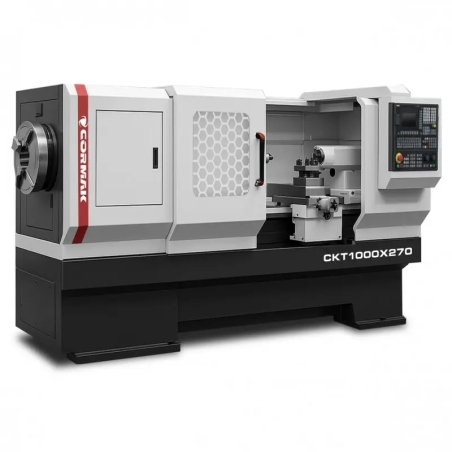

Strung pentru țevi CORMAK CKT1000×2000, trecere ax 270 mm, Siemens Sinumerik
Strungul CNC pentru țevi CKT1000X2000, cu alezaj al arborelui de 270 mm, este un strung numeric avansat, proiectat pentru prelucrarea de precizie a țevilor și a pieselor metalice în medii industriale solicitante. Dotat cu comanda Siemens Sinumerik 808D și o construcție masivă, oferă precizie, productivitate și fiabilitate pentru aplicații industriale.
Principalele avantaje ale strungului CNC pentru țevi CKT1000X2000
Strungul CNC pentru țevi CKT1000X2000, cu alezaj al arborelui de 270 mm, combină tehnologia modernă cu o construcție robustă și oferă următoarele avantaje:
- Spațiu mare de lucru: distanța între vârfuri de 2000 mm, diametrul maxim de rotire al piesei de 1000 mm și diametrul peste sanie de 620 mm permit prelucrarea țevilor, arborilor și flanșelor de mari dimensiuni.
- Precizie ridicată: repetabilitatea axelor X/Z la nivelul 0.012/0.02 mm și 0.025 mm permite obținerea unor suprafețe prelucrate de calitate, inclusiv pentru geometrii complexe.
- Alezaj optim al arborelui: alezajul arborelui de 270 mm, opțional 220 mm, domeniul de turații 22-300 rpm și motorul de 11 kW permit prelucrarea țevilor și a pieselor din materiale dure, precum oțel inoxidabil, aliaje de titan sau nichel.
- Stabilitate excepțională: mașina cu greutatea de 8000 kg și corpul masiv reduc vibrațiile și asigură stabilitate în operațiile intense de strunjire.
- Dinamica avansului: viteza de avans rapid pe axele X/Z de 4/8 m/min și cursele maxime de 1350/620 mm scurtează timpul ciclului și cresc productivitatea.
- Flexibilitate de configurare: opțiunile includ comanda Fanuc, mandrina hidraulică, lunetele de susținere și capul portscule cu 6 sau 8 poziții.
- Operare intuitivă: comanda Siemens Sinumerik 808D, cu interfață simplă și compatibilitate CAD/CAM, facilitează programarea și utilizarea.
- Eficiență energetică: dimensiunile de 4907x2040x1855 mm și motorul de 11 kW contribuie la utilizarea eficientă a echipamentului.
- Versatilitate în utilizare: permite prelucrarea țevilor, arborilor, flanșelor și a altor piese, de la metale ușoare până la aliaje cu duritate ridicată.
- Sistem de răcire: sistemul standard de răcire asigură evacuarea eficientă a căldurii, contribuind la prelungirea duratei de viață a sculelor și la îmbunătățirea calității prelucrării.
- Durabilitate și fiabilitate: componentele și construcția solidă permit utilizarea în regim intens.
- Siguranță în exploatare: mașina respectă normele europene de siguranță, confirmate prin declarația de conformitate CE.
- Integrare ușoară: compatibilitatea cu sistemele de automatizare și software-ul CAD/CAM permite integrarea în liniile de producție.
Strungul CNC pentru metal CKT1000X2000, cu alezaj al arborelui de 270 mm, este destinat prelucrării pieselor mari și a țevilor.
Construcția și tehnologia strungului CNC pentru țevi CKT1000X2000
Strungul CNC pentru țevi CKT1000X2000, cu alezaj al arborelui de 270 mm, a fost proiectat pentru durabilitate, precizie și ușurință în utilizare.
Construcție și batiu
Corpul masiv al mașinii și batiul lat oferă rigiditate și amortizare a vibrațiilor. Distanța între vârfuri de 2000 mm și diametrul maxim de rotire de 1000 mm permit prelucrarea pieselor mari, precum țevi și arbori, păstrând o stabilitate ridicată.
Arbore principal și antrenare
Arborele cu alezaj de 270 mm, opțional 220 mm, și domeniul de turații de 22-300 rpm, antrenat de un motor de 11 kW, asigură o capacitate mare de așchiere. Mandrina standard cu 4 bacuri de 630 mm, opțional cu 3 bacuri de 400 mm, asigură prinderea pieselor.
Ghidaje și acționări
Ghidajele liniare și acționările servo de precizie asigură mișcări fluide pe axele X/Z, cu curse de 1350/620 mm și viteză de avans rapid de 4/8 m/min, reducând erorile de poziționare și oferind o dinamică ridicată de lucru.
Sistem de comandă
Comanda standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi-TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact cu grad de protecție IP65 asigură fiabilitate în condiții dificile de atelier, iar interfața RS-232 facilitează integrarea cu sistemele CAD/CAM.
Precizie și productivitate
Strungul industrial CKT1000X2000, cu alezaj al arborelui de 270 mm, oferă precizie ridicată datorită comenzii CNC și construcției solide. Repetabilitatea axelor X/Z de 0.012/0.02 mm și 0.025 mm, împreună cu viteza de avans de 4/8 m/min, permite optimizarea traseelor sculei, reducerea timpului de ciclu și creșterea randamentului. Motorul de 11 kW permite prelucrarea pieselor mari atât în producția de serie, cât și în cea unitară.
Aplicații și utilizări industriale
Strungul CNC pentru metal CKT1000X2000, cu alezaj al arborelui de 270 mm, poate fi utilizat în următoarele domenii:
- Industria petrolieră și de gaze: prelucrarea țevilor, flanșelor și fitingurilor cu diametre mari.
- Industria constructoare de mașini: producția de arbori, bucșe și elemente structurale.
- Construcția de utilaje: strunjirea componentelor de precizie pentru mașini și echipamente industriale.
- Industria energetică: prelucrarea elementelor de turbine și a arborilor de transmisie.
- Ateliere de producție: executarea pieselor unicat și de serie care necesită precizie și flexibilitate.
Datorită alezajului mare al arborelui și opțiunilor extinse de configurare, strungul CNC poate fi utilizat în fabrici medii și mari.
Comenzi CNC Siemens Sinumerik și Fanuc
Strungurile CNC pentru țevi CORMAK CKT1000x2000 sunt echipate cu sisteme profesionale de comandă de la producătorii Siemens, Fanuc și GSK. Acestea asigură precizie, fiabilitate și flexibilitate pentru diferite cerințe de producție, de la operații simple până la procese complexe de prelucrare.
Siemens Sinumerik 808D
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru ateliere mici și medii.
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de învățare.
- Fiabilitate ridicată: construcția robustă este rezistentă la praf și umiditate, pentru stabilitate în condiții dificile de atelier.
- Compatibilitate: este dedicată mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
- Eficiență în utilizare: consumul redus de energie și necesarul minim de întreținere o recomandă pentru aplicațiile CNC de bază.
Strungul CNC pentru țevi CORMAK CKT1000x2000 poate utiliza sistemele SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: este ușor de folosit și potrivită pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcția este rezistentă la condiții industriale dificile.
- Eficiență economică: este dedicată aplicațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere mare de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
- Integrare CAD/CAM: facilitează colaborarea cu software-ul de proiectare.
- Funcții avansate: permite optimizarea traseelor sculei și extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: oferă fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: este potrivit pentru operații de așchiere de precizie, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
Parametri tehnici – CKT1000X2000
| Distanța între vârfuri | 2000 mm |
| Diametrul maxim de rotire al piesei | 1000 mm |
| Diametrul maxim de strunjire peste sanie | 620 mm |
| Lungimea maximă a elementului (strunjire între mandrină și vârf) | 2000 mm |
| Alezaj arbore | 270 mm |
| Scule | 4 |
| Turația arborelui (2 trepte) | 22-108, 60-300 rpm |
| Cursa maximă axa X/Z | 1350/620 mm |
| Viteza de avans rapid axa X/Z | 4/8 m/min |
| Repetabilitate axa X/Z | 0,012/0,02; 0,025 mm |
| Diametrul pinolei contrapunctului | 100 mm |
| Cursa maximă a pinolei contrapunctului | 250 mm |
| Conul pinolei contrapunctului | MT5 |
| Puterea motorului | 11 kW |
| Greutate | 8000 kg |
| Dimensiuni | 4907 x 2040 x 1855 mm |
Echipare standard
- Comandă Sinumerik 808D în limba poloneză

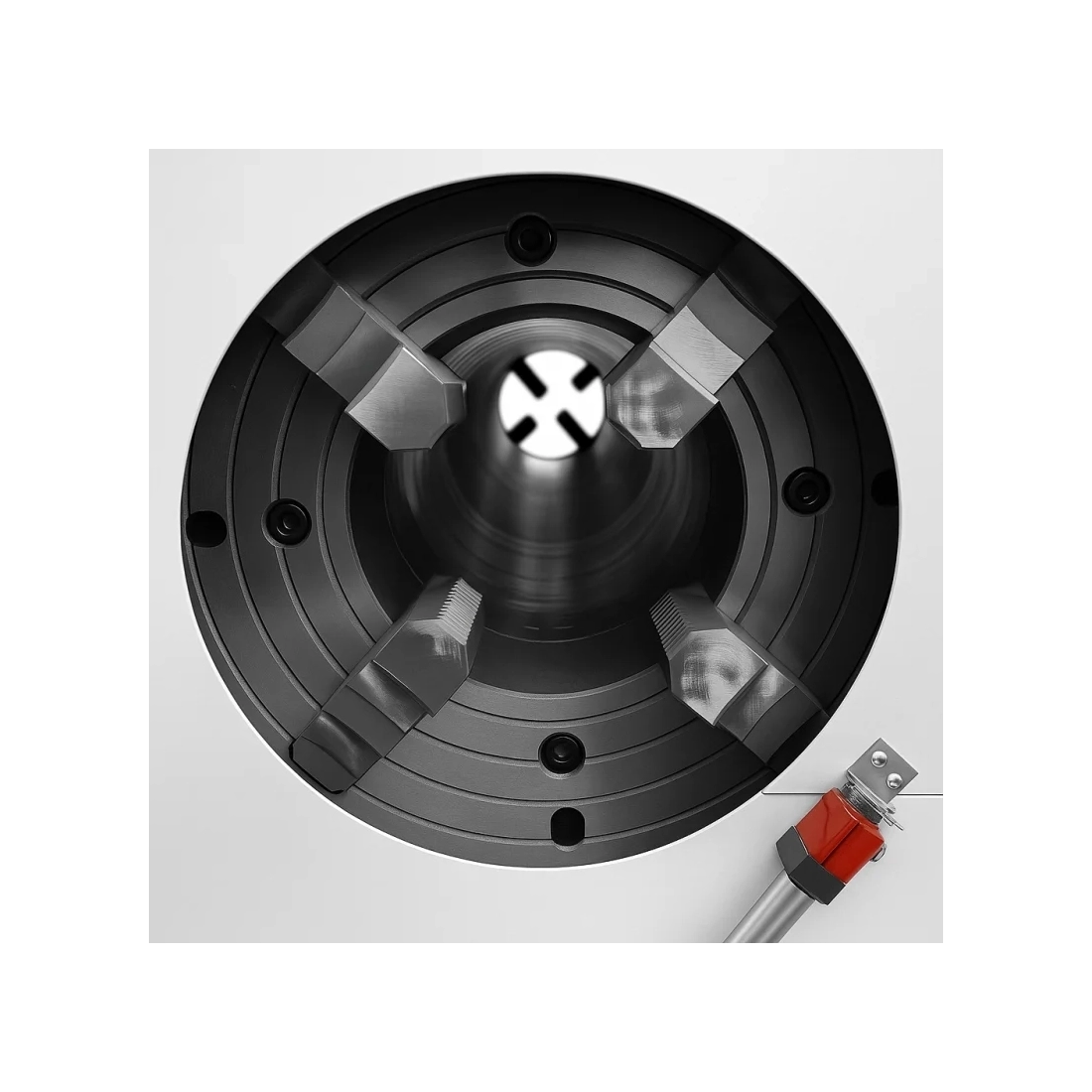

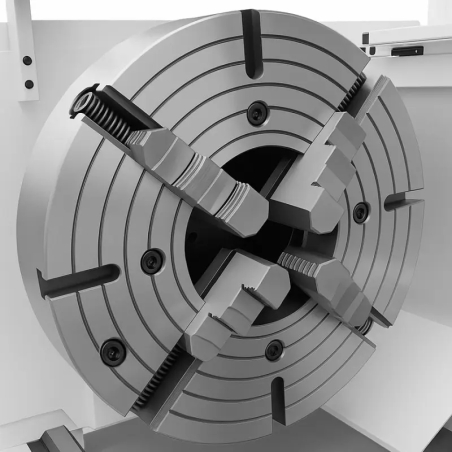

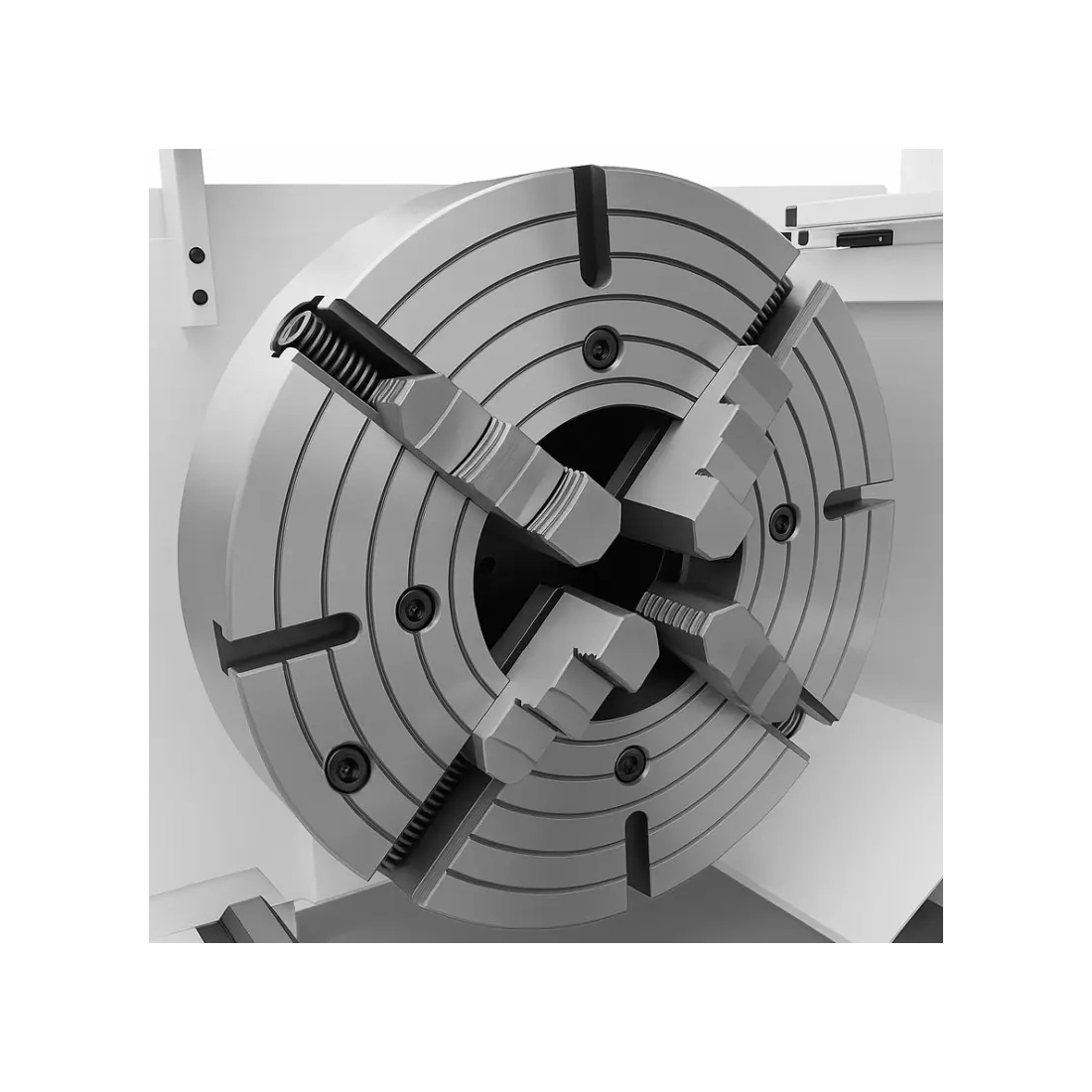

- 2 x mandrină manuală cu 4 bacuri 630 mm
- Cap portscule cu 4 poziții
- Set complet de bacuri
- Contrapunct manual
- Sistem de răcire
- Sistem automat de ungere pentru cutia de viteze și ghidaje
- Iluminare cu halogen 24V
- Manual de utilizare în limba poloneză
- Declarație de conformitate CE
Echipare opțională
- Alezaj arbore 220 mm
- Cap portscule cu 6 și 8 poziții
- Roți de mână
- Mandrină cu 3 bacuri 400 mm
- Mandrină și contrapunct hidraulic
- Comandă: Fanuc, Siemens 828D

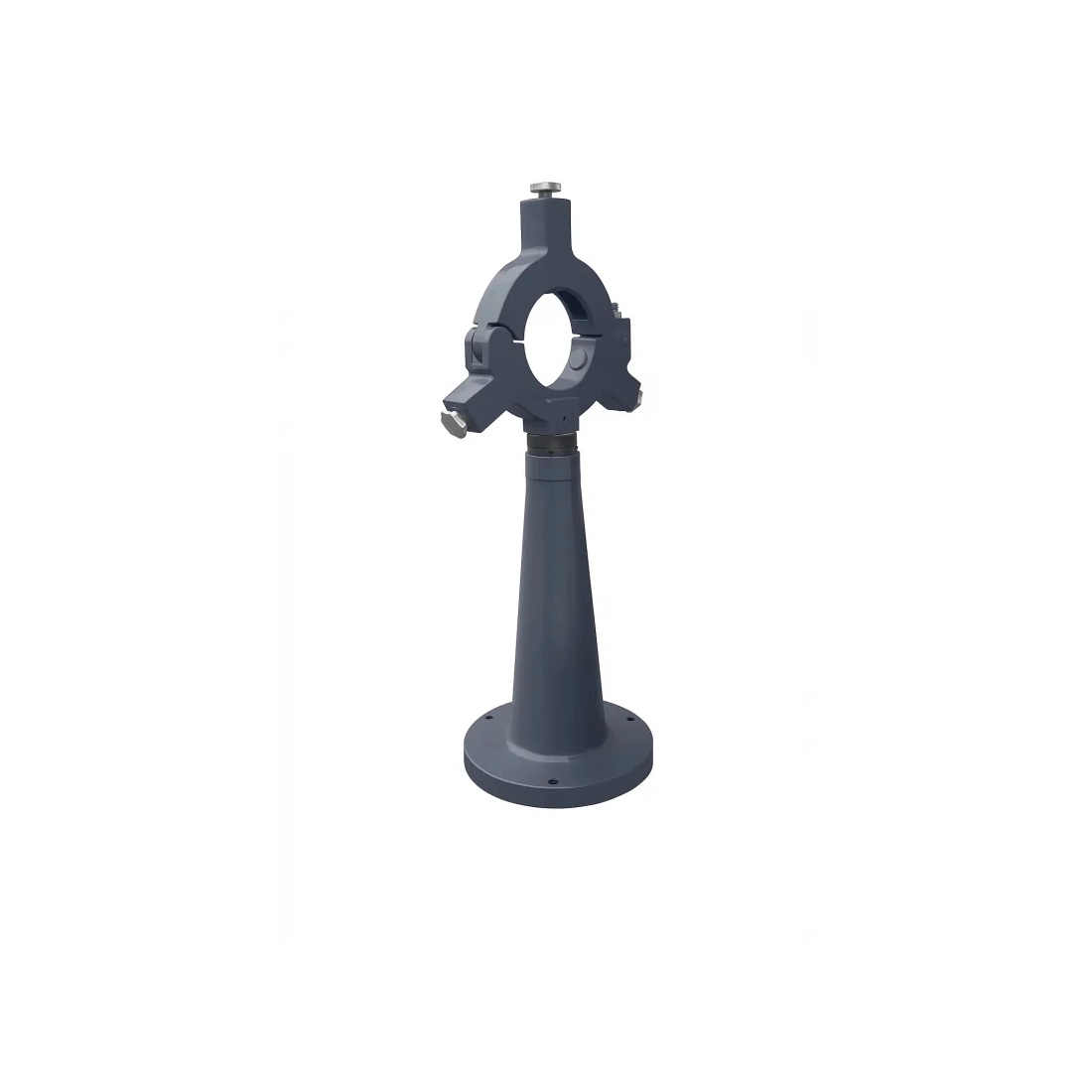

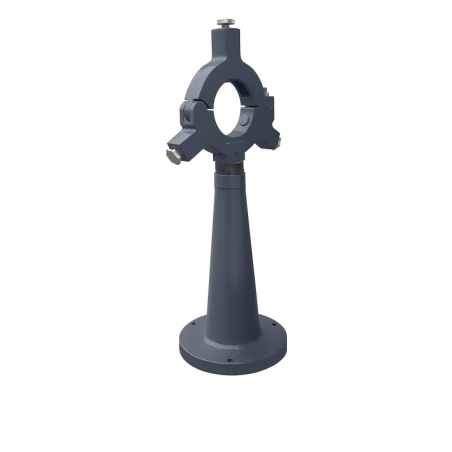

- Lunetă fixă și lunetă mobilă
Despre CORMAK
CORMAK este un producător de mașini CNC cu peste 20 de ani de experiență. Strungurile CNC pentru metal respectă standardele europene de calitate și siguranță. Baza logistică are peste 15 000 m².
- Experiență: 16 ani în service-ul sistemelor CNC Siemens.
- Calitate: mașini conforme cu normele europene de siguranță.
Prezentare video
- Tip mașină
- Strung CNC
- Distanta intre varfuri
- 2000 mm
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Conformitate CE
- Da
- Greutate
- 8000 kg
- Putere motor
- 11 kW
- Material prelucrat
- Metal
- Tip acționare
- Servoacționări
- Fixare material
- Bilaterală
- Precizie de repoziționare
- X/Z: 0,012 / 0,02; 0,025 mm
- Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Optimizarea traiectoriilor sculei (Siemens SINUMERIK 828D)
Teach-In (Siemens SINUMERIK 808D) - Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM (Siemens SINUMERIK 828D)
- Diametru de strunjire peste suport
- 620 mm
- Diametru mandrină
- 400 mm (3 bacuri, opțional)
630 mm (4 bacuri, standard) - Cursă pinolă păpușă mobilă
- 250 mm
- Con pinolă păpușă mobilă
- MK5
- Tip iluminat
- Halogen
- Tensiune iluminat
- 24 V
- Lungime maximă piesă montată
- 2000 mm
- Diametru pinolă păpușă mobilă
- 100 mm
- Tip mandrină
- Hidraulică (opțional)
Manuală (standard) - Număr game de turație
- 2
- Tip păpușă mobilă
- Hidraulică (opțional)
Manuală (standard) - Tip comandă
- CNC
- Turație arbore strung
- 22–108 rot./min
60–300 rot./min - Număr bacuri per mandrină
- 3 (opțional)
4 (standard) - Număr mandrine
- 2
- Sistem de răcire
- Da
- Diametru maxim piesă
- 1000 mm
- Tip piesă prelucrată
- Arbori
Bucșe
Fitinguri
Flanșe
Țevi - Limbi panou de control
- Poloneză
- Interfață de comunicație
- RS-232
- Tip portsculă
- Cap portscule
- Grad de protecție panou
- IP65
- Deplasare axe
- X: 1350 mm
Z: 620 mm - Înălțime
- 1855 mm
- Lățime
- 2040 mm
- Lungime
- 4907 mm
- Număr scule (standard)
- 4 scule
- Număr scule (opționale)
- 6 scule
8 scule - Diametru trecere arbore principal
- 220 mm (opțional)
270 mm (standard) - Avans rapid axa X
- 4 m/min
- Avans rapid axa Z
- 8 m/min
Strung pentru țevi CORMAK CKT1000×2000, trecere ax 270 mm, Siemens Sinumerik
Strungul pentru țevi CKT1000×2000, marca Cormak, cu trecere ax de 270 mm și Siemens Sinumerik, permite strunjirea pieselor cu diametre de până la 1000 mm și prelucrarea țevilor și bucșelor pentru industriile petrolieră, de gaze, hidraulică și de construcții.
Sistemul de prindere bilaterală fixează stabil piesele lungi, iar construcția rigidă, acționarea puternică și operarea intuitivă susțin precizia ridicată, siguranța și eficiența în producție intensivă.
