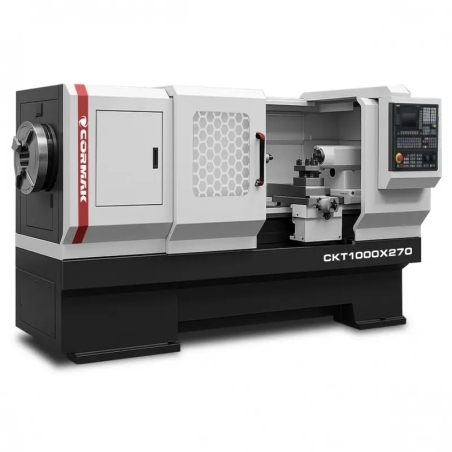

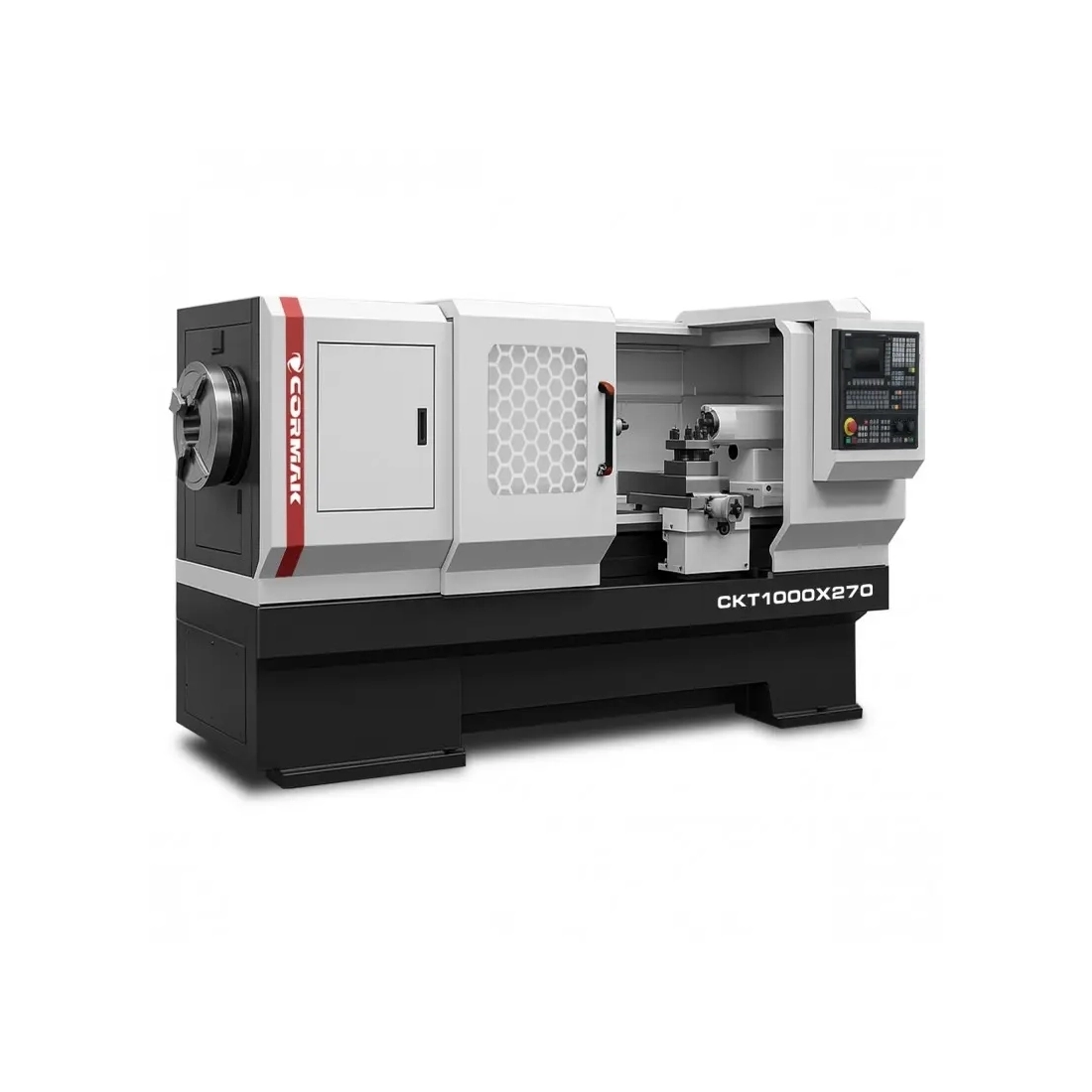

Strung CNC pentru țevi CORMAK CKT1000×3000, trecere ax 270 mm, Siemens Sinumerik
Strungul CNC pentru țevi CKT1000X3000, cu trecere prin ax de 270 mm, este un strung cu comandă numerică proiectat pentru prelucrarea precisă a țevilor și pieselor metalice în medii industriale solicitante. Echipat cu sistemul de control Siemens Sinumerik 808D și o construcție robustă, oferă precizie, randament ridicat și fiabilitate în aplicații industriale.
Principalele avantaje ale strungului CNC pentru țevi CKT1000X3000
Strungul CNC pentru țevi CKT1000X3000, cu trecere prin ax de 270 mm, combină tehnologia modernă cu o construcție solidă, oferind beneficii importante în procesele de producție.
- Spațiu de lucru: distanța între vârfuri de 3000 mm, diametrul maxim de rotire de 1000 mm și diametrul peste sanie de 620 mm permit prelucrarea pieselor foarte lungi, precum țevi, arbori și flanșe.
- Precizie ridicată: repetabilitatea axelor X/Z la nivel de 0.012/0.02 mm și 0.025 mm permite obținerea unor suprafețe de calitate, inclusiv pentru geometrii complexe.
- Trecere prin ax: trecerea prin ax de 270 mm, opțional 220 mm, domeniul de turații 22-300 rot/min și motorul de 11 kW permit prelucrarea eficientă a țevilor și pieselor din materiale dure, precum oțel inoxidabil, aliaje de titan sau nichel.
- Stabilitate: mașina, cu greutatea de 9000 kg și corp masiv, reduce vibrațiile și menține stabilitatea în timpul operațiilor intensive de strunjire.
- Dinamică la avans: viteza de avans rapid pe axele X/Z de 4/8 m/min și cursele maxime de 2850/620 mm reduc timpul de ciclu și cresc productivitatea.
- Configurare flexibilă: opțiunile precum controlul Fanuc, mandrina hidraulică, lunetele sau portscula cu 6 ori 8 poziții permit adaptarea mașinii la cerințele specifice de prelucrare.
- Operare intuitivă: controlul Siemens Sinumerik 808D, cu interfață simplă și compatibilitate CAD/CAM, facilitează programarea și exploatarea.
- Versatilitate: permite prelucrarea țevilor, arborilor, flanșelor și altor piese într-un singur ciclu, de la metale ușoare până la aliaje cu duritate ridicată.
- Sistem de răcire: sistemul standard de răcire permite evacuarea eficientă a căldurii, contribuind la prelungirea duratei de viață a sculelor și la îmbunătățirea calității prelucrării.
- Durabilitate și fiabilitate: componentele de calitate și construcția solidă permit exploatarea îndelungată, inclusiv în regim intensiv.
- Siguranță în exploatare: mașina respectă standardele europene de siguranță, confirmate prin declarația de conformitate CE.
- Integrare facilă: compatibilitatea cu sisteme de automatizare și software CAD/CAM permite integrarea în linii de producție.
Strungul CNC pentru metal CKT1000X3000, cu trecere prin ax de 270 mm, este potrivit pentru unitățile de producție care prelucrează țevi lungi și piese metalice.
Construcția și tehnologia strungului CNC pentru țevi CKT1000X3000
Strungul CNC pentru țevi CKT1000X3000, cu trecere prin ax de 270 mm, a fost conceput pentru durabilitate, precizie și utilizare facilă.
Construcția și batiul
Corpul masiv al mașinii și batiul lat oferă rigiditate și amortizare a vibrațiilor. Distanța între vârfuri de 3000 mm și diametrul maxim de rotire de 1000 mm permit prelucrarea pieselor foarte lungi, precum țevi și arbori, menținând o stabilitate ridicată.
Axul principal și antrenarea

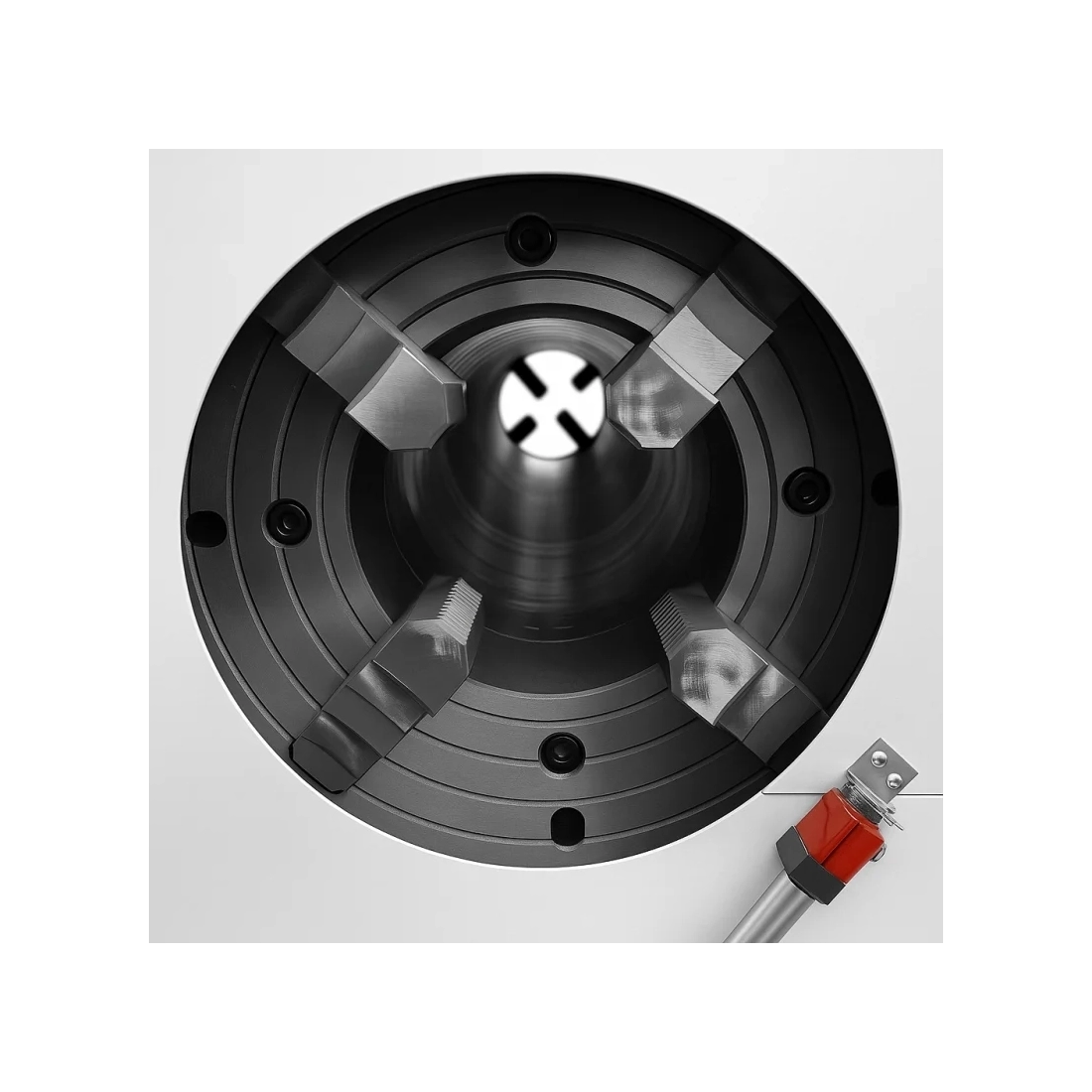

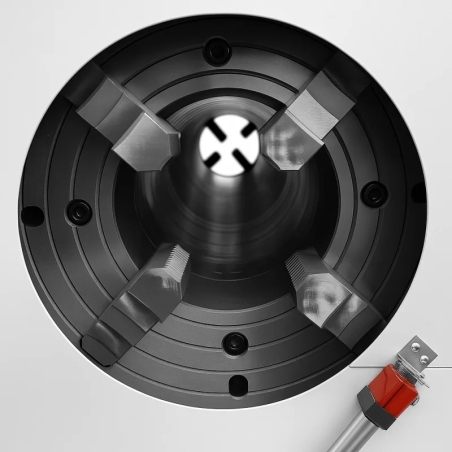

Axul principal cu trecere de 270 mm, opțional 220 mm, și domeniu de turații 22-300 rot/min, antrenat de un motor de 11 kW, asigură performanțe ridicate la așchiere. Mandrina standard cu 4 bacuri de 630 mm, opțional cu 3 bacuri de 400 mm, permite prinderea sigură a pieselor.
Ghidaje și acționări
Ghidajele liniare și servomotoarele de precizie asigură o mișcare lină pe axele X/Z, cu curse de 2850/620 mm și avans rapid de 4/8 m/min, reducând erorile de poziționare și oferind o dinamică ridicată.
Sistem de comandă
Comanda standard Siemens Sinumerik 808D, opțional Siemens 828D sau Fanuc Oi-TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact cu grad de protecție IP65 oferă fiabilitate în condiții dificile, iar interfața RS-232 facilitează integrarea cu sisteme CAD/CAM.
Precizie și eficiență în lucru
Strungul industrial CKT1000X3000, cu trecere prin ax de 270 mm, oferă precizie ridicată datorită comenzii CNC și construcției solide. Repetabilitatea axelor X/Z la nivel de 0.012/0.02 mm și 0.025 mm, împreună cu viteza de avans de 4/8 m/min, permite optimizarea traseelor sculei, reducerea timpului de ciclu și creșterea productivității. Motorul de 11 kW face mașina potrivită pentru prelucrarea pieselor lungi, atât în producția de serie, cât și pentru lucrări unicat.
Aplicații ale strungului CNC pentru țevi CKT1000X3000
Strungul CNC pentru metal CKT1000X3000, cu trecere prin ax de 270 mm, este utilizat în mai multe domenii industriale.
- Industria petrolieră și gazieră: prelucrarea țevilor, flanșelor și fitingurilor cu diametre mari.
- Industria mașinilor: producția de arbori, bucșe și elemente structurale.
- Construcția de mașini: strunjirea componentelor de precizie pentru utilaje și echipamente industriale.
- Industria energetică: prelucrarea pieselor precum elemente de turbină și arbori de antrenare.
- Ateliere de producție: realizarea comenzilor unicat și de serie care necesită precizie ridicată și flexibilitate.
Datorită distanței mari între vârfuri și opțiunilor extinse de configurare, strungul CNC poate fi utilizat în fabrici și unități de producție.
Comenzi CNC – Siemens Sinumerik 808D, SINUMERIK 828D și Fanuc Oi-TF
Strungurile CNC pentru țevi CORMAK CKT1000x3000 sunt echipate cu sisteme profesionale de comandă de la producători precum Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru diferite cerințe de producție, de la operații simple până la procese complexe de prelucrare.
Siemens Sinumerik 808D – comandă CNC compactă
Siemens Sinumerik 808D este o comandă CNC dedicată strungurilor și frezelor din clasa de bază, potrivită pentru ateliere mici și medii.
- Operare intuitivă: interfața grafică și funcția Teach-In simplifică programarea și reduc timpul de învățare.
- Fiabilitate ridicată: construcția robustă și rezistența la praf și umiditate asigură stabilitate în condiții dificile.
- Compatibilitate: este dedicată mașinilor cu cerințe standard și permite integrarea facilă a servoacționărilor SIEMENS.
- Consum și întreținere: consumul redus de energie și cerințele minime de întreținere sunt potrivite pentru utilizatorii CNC aflați la început.
Strungul CNC pentru țevi CORMAK CKT1000x3000 poate utiliza sisteme de comandă CNC precum SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D și Fanuc Oi-TF.

SIEMENS SINUMERIK 808 Advanced
- Interfață intuitivă: este ușor de folosit și potrivită pentru ateliere mai mici și utilizatori începători.
- Fiabilitate: construcție rezistentă la condiții industriale dificile.
- Aplicații de bază: este dedicată operațiilor de bază de strunjire și frezare.
Siemens Sinumerik 828D
- Putere de calcul: permite prelucrarea dinamică și gestionarea ciclurilor complexe.
- Integrare CAD/CAM: facilitează utilizarea împreună cu software de proiectare.
- Funcții avansate: permite optimizarea traiectoriilor sculei și extinderea cu module suplimentare.
Fanuc Oi-TF
- Stabilitate: oferă fiabilitate în producția de serie și în funcționarea îndelungată.
- Cicluri avansate de strunjire: permite operații precise, precum filetarea și canelarea.
- Operare intuitivă: interfața clară accelerează programarea.
Parametri tehnici
| Distanța între vârfuri | 3000 mm |
| Diametrul maxim de rotire al piesei | 1000 mm |
| Diametrul maxim de strunjire peste sanie | 620 mm |
| Lungimea maximă a piesei (strunjire între mandrină și vârf) | 3000 mm |
| Trecere prin ax | 270 mm |
| Scule | 4 |
| Turația axului (2 trepte) | 22-108, 60-300 rot/min |
| Cursa maximă pe axele X/Z | 2850/620 mm |
| Viteza de avans rapid pe axele X/Z | 4/8 m/min |
| Repetabilitate pe axele X/Z | 0,012/0,02; 0,025 mm |
| Diametrul pinolei păpușii mobile | 100 mm |
| Cursa maximă a pinolei păpușii mobile | 250 mm |
| Conul pinolei păpușii mobile | MT5 |
| Puterea motorului | 11 kW |
| Greutate | 9000 kg |
| Dimensiuni | 5307 x 2040 x 1855 mm |
Echipare standard
- Comandă Sinumerik 808D în limba poloneză

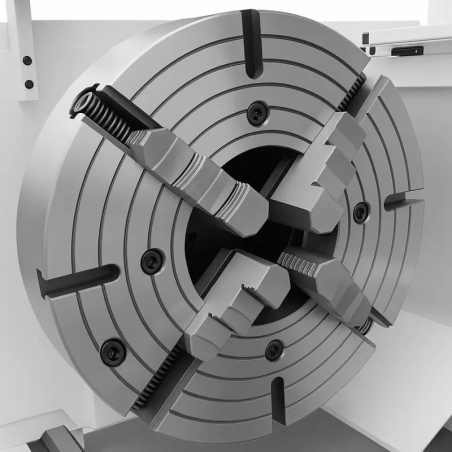

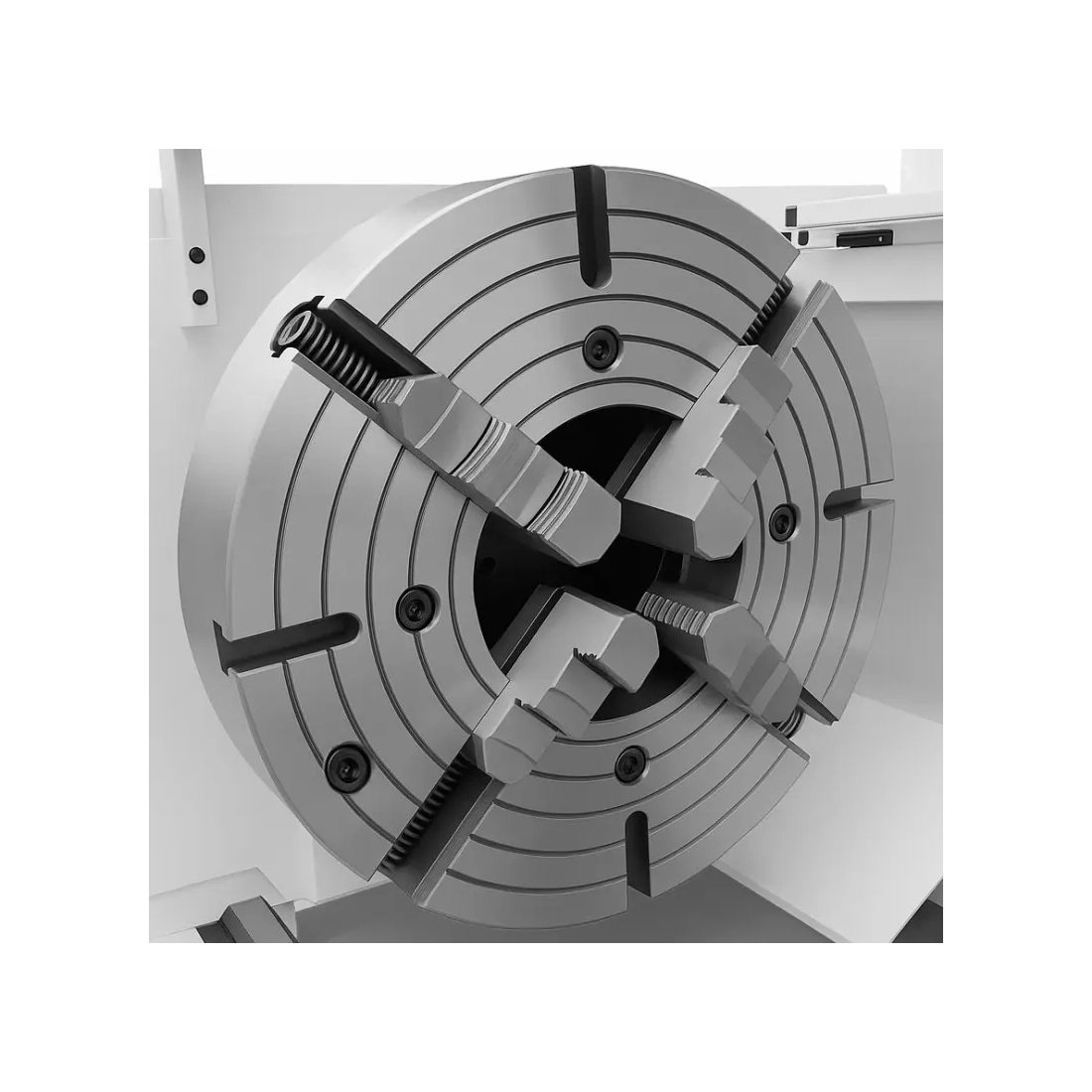

- 2 x mandrină manuală cu 4 bacuri 630 mm
- Cap portsculă cu 4 poziții
- Set complet de bacuri
- Păpușă mobilă manuală
- Sistem de răcire
- Sistem de ungere automată a cutiei de viteze și a ghidajelor
- Iluminare cu halogen 24V
- Manual de utilizare în limba poloneză
- Declarație de conformitate CE
Echipare opțională
- Trecere prin ax 220 mm
- Portsculă cu 6 sau 8 poziții
- Roți de mână
- Mandrină cu 3 bacuri 400 mm
- Mandrină și păpușă mobilă hidraulică
- Comandă: Fanuc, Siemens 828D

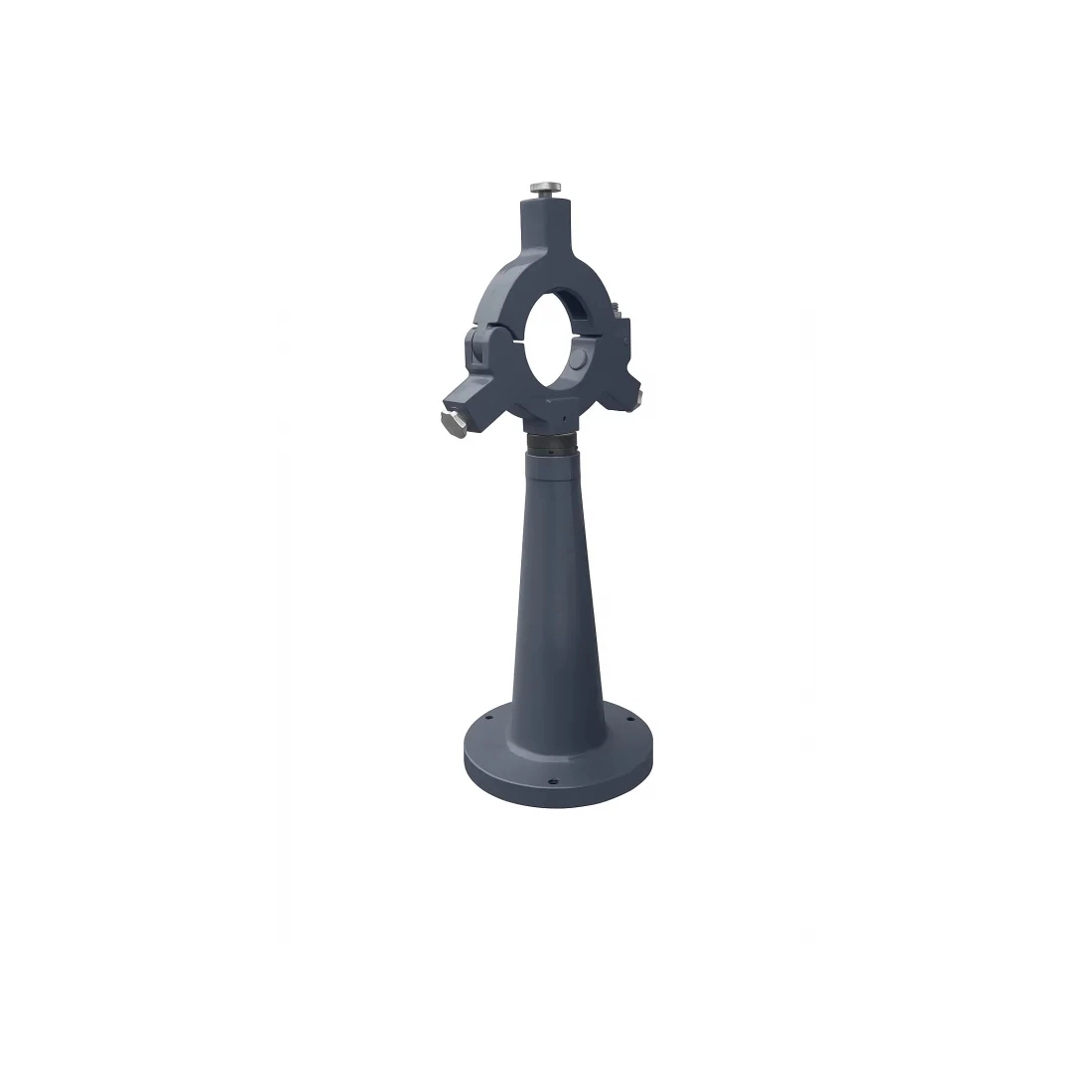

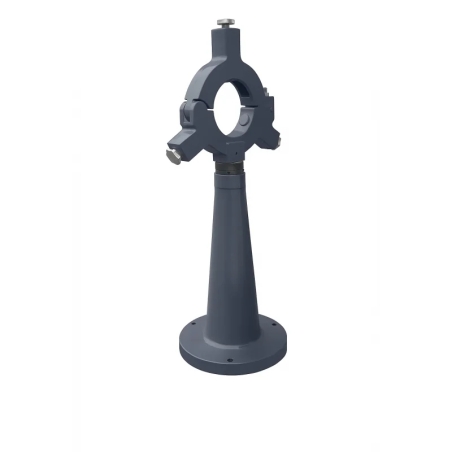

- Lunetă fixă și lunetă mobilă
Prezentare video
- Tip mașină
- Strung CNC
- Distanta intre varfuri
- 3000 mm
- Limba instrucțiunilor
- Engleză
Poloneză
Română - Conformitate CE
- Da
- Greutate
- 9000 kg
- Putere motor
- 11 kW
- Material prelucrat
- Aliaje de nichel
Aliaje de titan
Oțel inoxidabil - Tip acționare
- Servomotoare
- Fixare material
- Bilaterală
- Precizie de repoziționare
- X/Z: 0,012 / 0,02; 0,025 mm
- Sistem de ungere
- Automat, pentru transmisie și ghidaje
- Funcții software
- Optimizarea traiectoriilor sculei (Siemens SINUMERIK 828D)
Teach-In (Siemens SINUMERIK 808D) - Tip ghidaj liniar
- Liniare
- Controler
- Fanuc Oi-TF (opțional)
Siemens SINUMERIK 808D (standard)
Siemens SINUMERIK 828D (opțional) - Compatibilitate software
- CAD/CAM
- Diametru de strunjire peste suport
- 620 mm
- Diametru mandrină
- 400 mm (3 bacuri, opțional)
630 mm (4 bacuri, standard) - Cursă pinolă păpușă mobilă
- 250 mm
- Con pinolă păpușă mobilă
- MK5
- Tip iluminat
- Halogen
- Tensiune iluminat
- 24 V
- Lungime maximă piesă montată
- 3000 mm
- Diametru pinolă păpușă mobilă
- 100 mm
- Tip mandrină
- Hidraulică (opțional)
Manuală (standard) - Număr game de turație
- 2
- Tip păpușă mobilă
- Hidraulică (opțional)
Manuală (standard) - Tip comandă
- CNC
- Cicluri automate
- Canelare (Fanuc Oi-TF)
Filetare (Fanuc Oi-TF) - Turație arbore strung
- 22–108 rot./min
60–300 rot./min - Număr bacuri per mandrină
- 3 (opțional)
4 (standard) - Număr mandrine
- 2
- Sistem de răcire
- Da
- Diametru maxim piesă
- 1000 mm
- Tip piesă prelucrată
- Arbori
Bucșe
Fitinguri
Flanșe
Țevi - Limbi panou de control
- Poloneză
- Interfață de comunicație
- RS-232
- Tip portsculă
- Cap portscule
- Grad de protecție panou
- IP65
- Extensibilitate controler
- Module suplimentare (Siemens SINUMERIK 828D)
- Deplasare axe
- X: 2850 mm
Z: 620 mm - Înălțime
- 1855 mm
- Lățime
- 2040 mm
- Lungime
- 5307 mm
- Număr scule (standard)
- 4 scule
- Număr scule (opționale)
- 6 scule
8 scule - Diametru trecere arbore principal
- 220 mm (opțional)
270 mm (standard) - Avans rapid axa X
- 4 m/min
- Avans rapid axa Z
- 8 m/min
Strung pentru țevi CORMAK CKT1000×3000, trecere ax 270 mm, Siemens Sinumerik
Strungul pentru țevi CORMAK CKT1000×3000 cu Siemens Sinumerik permite strunjirea până la 1000 mm, iar trecerea axului de 270 mm facilitează prelucrarea rapidă și precisă a țevilor și bucșelor utilizate în industria petrolieră, a gazelor, hidraulică și construcții.
Prinderea axului pe două părți asigură fixarea stabilă a pieselor lungi și precizie ridicată, iar construcția rigidă, acționarea puternică și operarea intuitivă susțin fiabilitatea, repetabilitatea și eficiența în producție.
