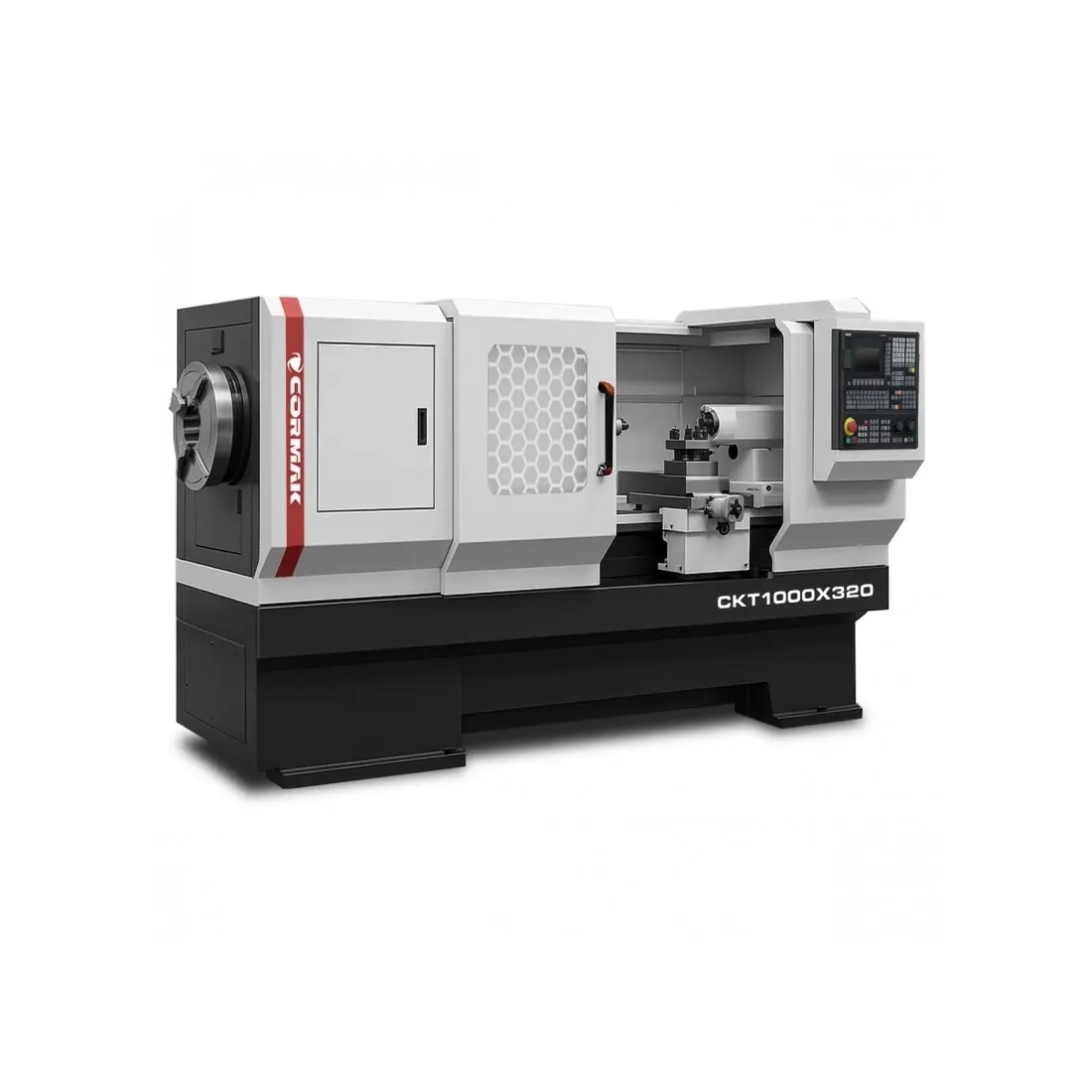

Strung CNC pentru țevi CORMAK CKT1000x1500, alezaj al arborelui 320 mm, Siemens SINUMERIK

Strungul CNC pentru țevi CKT1000x1500, cu alezaj al arborelui de 320 mm, este conceput pentru prelucrarea precisă a țevilor și a pieselor cu diametre mari, în medii industriale solicitante. Controlul Siemens SINUMERIK 808D și construcția robustă asigură precizie, productivitate și versatilitate.

Principalele avantaje

Strungul CNC pentru țevi CKT1000x1500 combină tehnologia modernă cu o construcție masivă și oferă următoarele caracteristici:

• Spațiu de lucru: distanța între vârfuri de 1500 mm, diametrul maxim de rotire de 1000 mm și diametrul maxim de strunjire deasupra căruciorului de 620 mm permit prelucrarea țevilor și a pieselor mari.

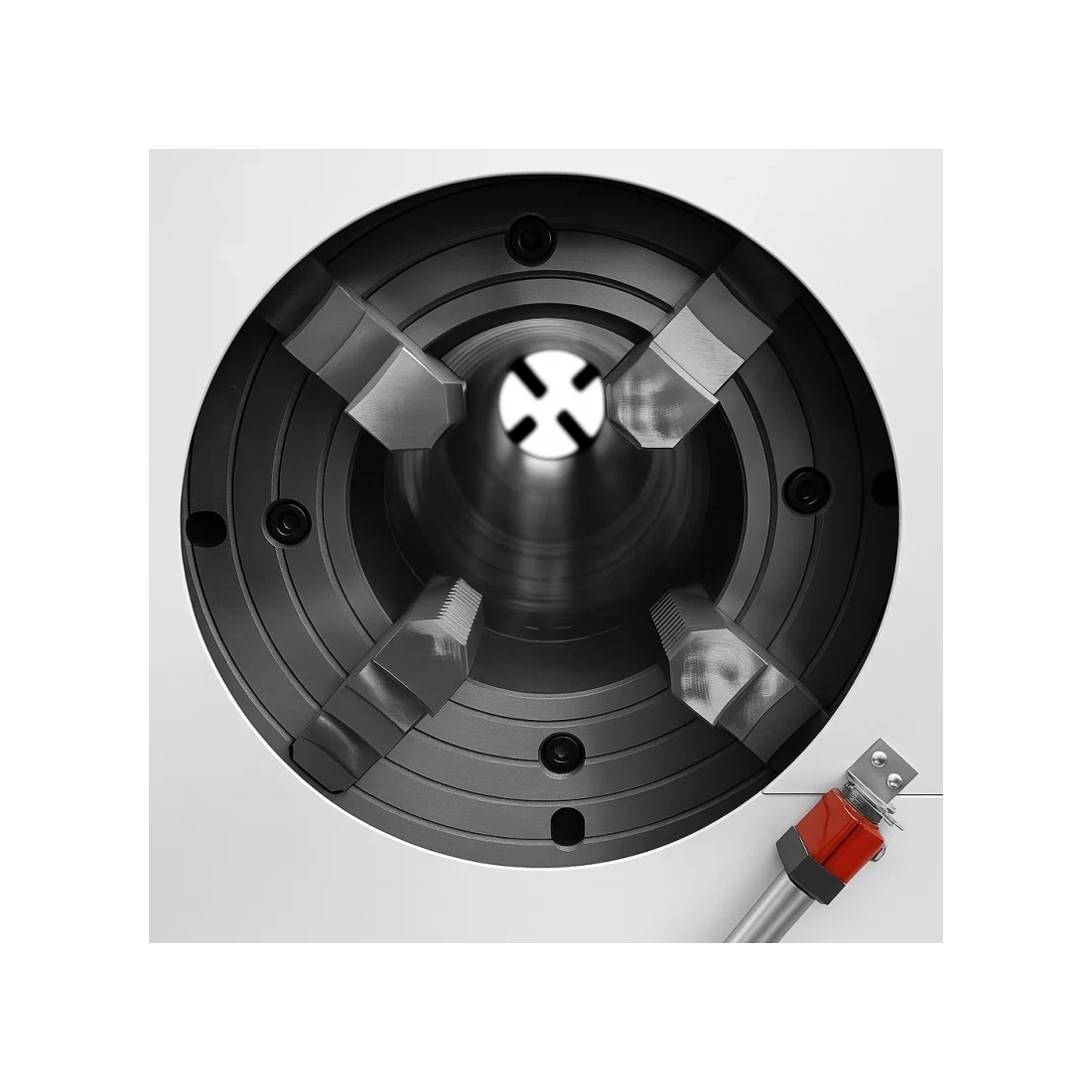

• Alezajul arborelui: alezajul de 320 mm, opțional 270 mm, permite prelucrarea țevilor cu diametre mari.
• Precizie ridicată: repetabilitatea axelor X/Z de 0.012/0.02 mm și 0.025 mm contribuie la obținerea unor suprafețe prelucrate cu o calitate foarte bună.
• Acționare puternică: motorul de 11 kW și domeniul de turații al arborelui de 22-300 rot/min, în 2 trepte, permit prelucrarea materialelor dure, precum oțelul, aliajele de titan și aliajele de nichel.
• Stabilitate constructivă: greutatea mașinii de 7500 kg și corpul masiv reduc vibrațiile și sporesc stabilitatea în operațiile intensive de strunjire.
• Dinamica avansului: viteza de avans rapid pe axele X/Z de 4/8 m/min și cursele maxime de 1350/620 mm reduc timpul de ciclu.
• Configurare flexibilă: sunt disponibile comanda Fanuc sau Siemens 828D, mandrina hidraulică, lunetele și turela cu 6 sau 8 scule.
• Operare intuitivă: controlul Siemens SINUMERIK 808D, cu interfață simplă și compatibilitate CAD/CAM, facilitează programarea și exploatarea.
• Aplicații variate: mașina poate prelucra țevi, arbori, flanșe și alte piese, de la metale ușoare până la aliaje cu duritate mare.
• Sistem de răcire: sistemul standard asigură evacuarea eficientă a căldurii, contribuind la protejarea sculelor și la calitatea prelucrării.

Strungul CNC pentru metal CKT1000x1500, cu alezaj al arborelui de 320 mm, este destinat unităților de producție care prelucrează piese și țevi de mari dimensiuni.

Construcția și tehnologia strungului

Strungul CNC pentru țevi CKT1000x1500 a fost proiectat pentru durabilitate, precizie și ușurință în utilizare.

Construcția și batiul

Corpul masiv al mașinii și batiul lat oferă rigiditate și amortizarea vibrațiilor. Distanța între vârfuri de 1500 mm și diametrul maxim de rotire de 1000 mm permit prelucrarea pieselor mari, precum țevile și arborii, păstrând o stabilitate ridicată.

Arborele și acționarea

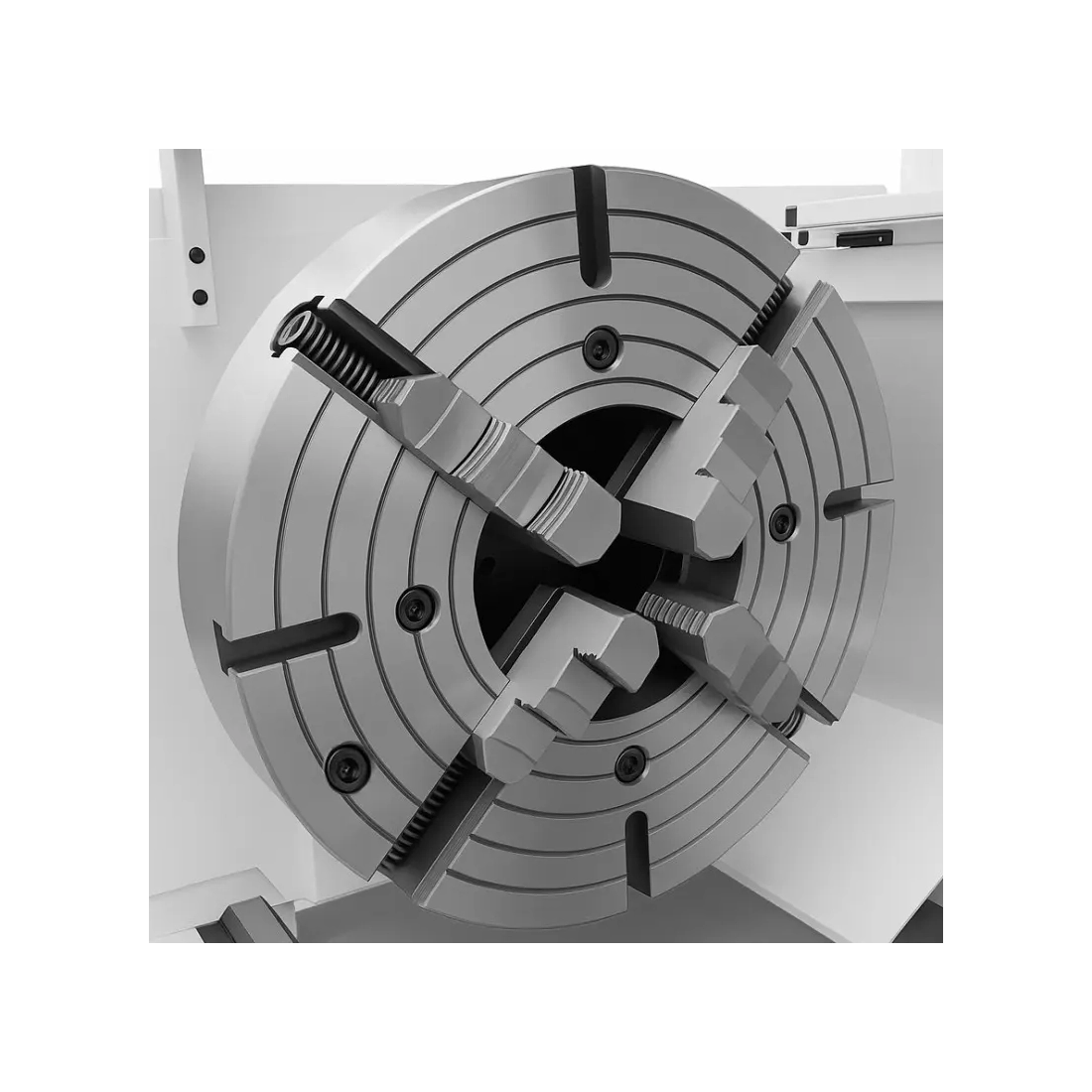

Arborele cu alezaj de 320 mm, opțional 270 mm, și plaja de turații de 22-300 rot/min, acționat de un motor de 11 kW, asigură performanțe ridicate la așchiere. Mandrina standard cu 4 bacuri de 630 mm, opțional cu 3 bacuri de 400 mm, asigură prinderea pieselor de dimensiuni mari.

Ghidaje și acționări

Ghidajele liniare și acționările servo de precizie asigură mișcări fluide pe axele X/Z, cu o cursă de 1350/620 mm și un avans rapid de 4/8 m/min, reducând erorile de poziționare.

Sistemul de comandă

Comanda standard Siemens SINUMERIK 808D, opțional Siemens 828D sau Fanuc Oi-TF, permite programarea precisă și optimizarea proceselor de prelucrare. Panoul compact, cu grad de protecție IP65, este adaptat condițiilor dificile de atelier, iar interfața RS-232 facilitează integrarea cu sistemele CAD/CAM.

Precizia și eficiența în lucru

Strungul industrial CKT1000x1500, cu alezaj al arborelui de 320 mm, oferă precizie datorită comenzii CNC și construcției solide. Repetabilitatea axelor X/Z de 0.012/0.02 mm și 0.025 mm, împreună cu viteza de avans de 4/8 m/min, permite optimizarea traiectoriilor sculei și scurtarea ciclului. Motorul de 11 kW permite prelucrarea pieselor mari atât în producția de serie, cât și în cea de unicat.

Aplicații și utilizări industriale

Strungul CNC pentru metal CKT1000x1500, cu alezaj al arborelui de 320 mm, poate fi utilizat în următoarele domenii:

• Industria petrolieră și gaze: prelucrarea țevilor cu diametre mari, a flanșelor și a fitingurilor.
• Construcția de mașini: producția de arbori, bucșe și elemente structurale.
• Industria navală: strunjirea pieselor mari, precum arborii de propulsie și componentele de construcție.
• Industria energetică: prelucrarea componentelor pentru turbine, arbori și alte elemente de înaltă precizie.
• Ateliere de producție: executarea pieselor unicat și de serie care necesită flexibilitate și acuratețe.

Alezajul mare al arborelui și opțiunile de configurare permit utilizarea strungului CNC în fabrici medii și mari.

Comenzi CNC Siemens, Fanuc și GSK

Strungurile CNC pentru țevi CORMAK CKT1000 pot fi echipate cu sisteme profesionale de comandă de la producătorii Siemens, Fanuc și GSK. Acestea oferă precizie, fiabilitate și flexibilitate pentru cerințe variate de producție, de la operații simple la procese complexe.

Siemens SINUMERIK 808D

Siemens SINUMERIK 808D este o comandă CNC compactă, dedicată strungurilor și frezelor din clasa de bază. Caracteristicile principale sunt:

• Utilizare intuitivă: interfață grafică și funcție Teach-In pentru programare ușoară.
• Fiabilitate ridicată: construcție robustă și rezistență la praf și umiditate, pentru condiții dificile de atelier.
• Compatibilitate: comanda este dedicată mașinilor cu cerințe standard și permite integrarea acționărilor servo SIEMENS.

Strungul CNC pentru țevi CORMAK CKT1000 oferă sisteme de comandă precum SIEMENS SINUMERIK 808 Advanced, Siemens SINUMERIK 828D și Fanuc Oi-TF.

SIEMENS SINUMERIK 808 Advanced

• Interfață intuitivă: este ușor de utilizat și adaptată atelierelor mai mici și utilizatorilor începători.
• Fiabilitate: construcția durabilă este rezistentă la condiții industriale dificile.
• Aplicații: comanda este dedicată operațiilor de bază de strunjire și frezare.

Siemens SINUMERIK 828D

• Putere de calcul: permite prelucrări dinamice și rularea ciclurilor complexe.
• Integrare CAD/CAM: facilitează utilizarea împreună cu programele de proiectare.
• Funcții avansate: permite optimizarea traiectoriilor sculei și extinderea cu module suplimentare.

Fanuc Oi-TF

• Stabilitate: asigură fiabilitate în producția de serie și în funcționarea îndelungată.
• Cicluri avansate: permite operații precise de așchiere, precum filetarea și canelarea.
• Operare intuitivă: interfața clară accelerează programarea.

Parametri tehnici – CKT1000x1500

Echipare standard

• Comandă SINUMERIK 808D în limba poloneză
• 2 x mandrină manuală cu 4 bacuri, 630 mm
• Turelă portscule cu 4 poziții
• Set complet de bacuri
• Păpușă mobilă manuală
• Sistem de răcire
• Sistem automat de ungere pentru cutia de viteze și ghidaje
• Iluminare cu halogen 24V
• Manual de utilizare în limba poloneză
• Declarație de conformitate CE

Echipare opțională

• Alezaj arbore 270 mm
• Turelă cu 6 și 8 scule
• Roți de mână
• Mandrină cu 3 bacuri, 400 mm
• Mandrină și păpușă mobilă hidraulică
• Comandă Fanuc sau Siemens 828D

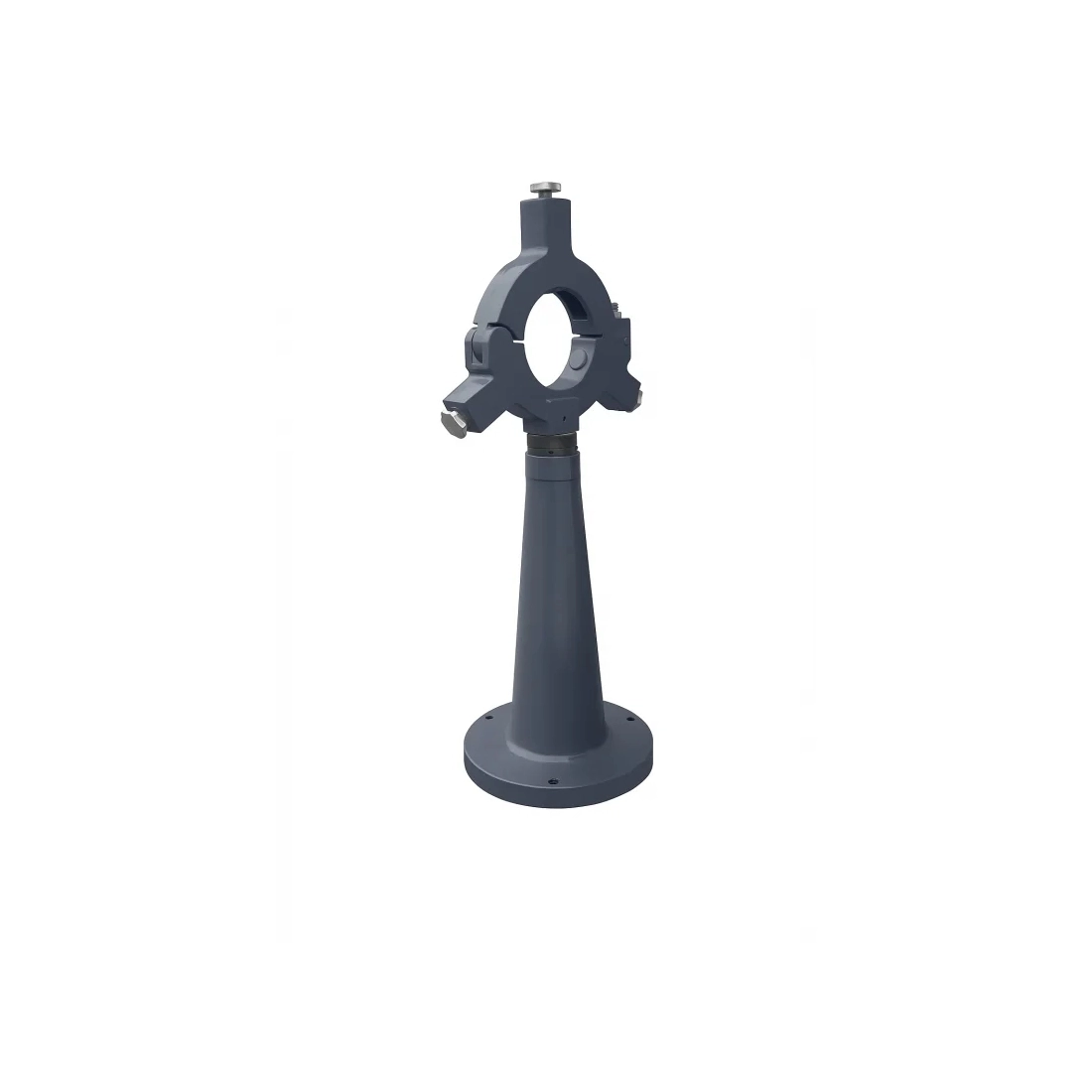

• Lunetă fixă și lunetă mobilă

Despre CORMAK

CORMAK este un producător de mașini CNC cu peste 20 de ani de experiență. Strungurile CNC pentru metal respectă standardele europene de calitate și siguranță. Baza logistică a producătorului are peste 15 000 m².

• Calitate și siguranță: mașinile sunt conforme cu normele europene de siguranță.

Strungul industrial CORMAK este conceput pentru precizie, fiabilitate și eficiență în procesele de producție.
